Cánh quạt hơi nước công nghiệp: Phân loại và cách chọn

Cánh quạt hơi nước công nghiệp là bộ phận trực tiếp tạo và phân phối luồng gió trong các dòng máy làm mát công nghiệp, ảnh hưởng lớn đến lưu lượng gió, độ ồn, độ rung và hiệu suất vận hành của thiết bị. Trên thị trường hiện nay, cánh quạt được sản xuất với nhiều kiểu dáng, vật liệu, đường kính, số lượng lá cánh và kích thước lỗ cốt khác nhau, khiến việc lựa chọn đúng loại thay thế không phải lúc nào cũng đơn giản. Trong bài viết này, chúng tôi sẽ giúp bạn hiểu rõ các loại cánh quạt hơi nước công nghiệp phổ biến, đặc điểm từng dòng và cách chọn sản phẩm phù hợp nhu cầu sử dụng thực tế.

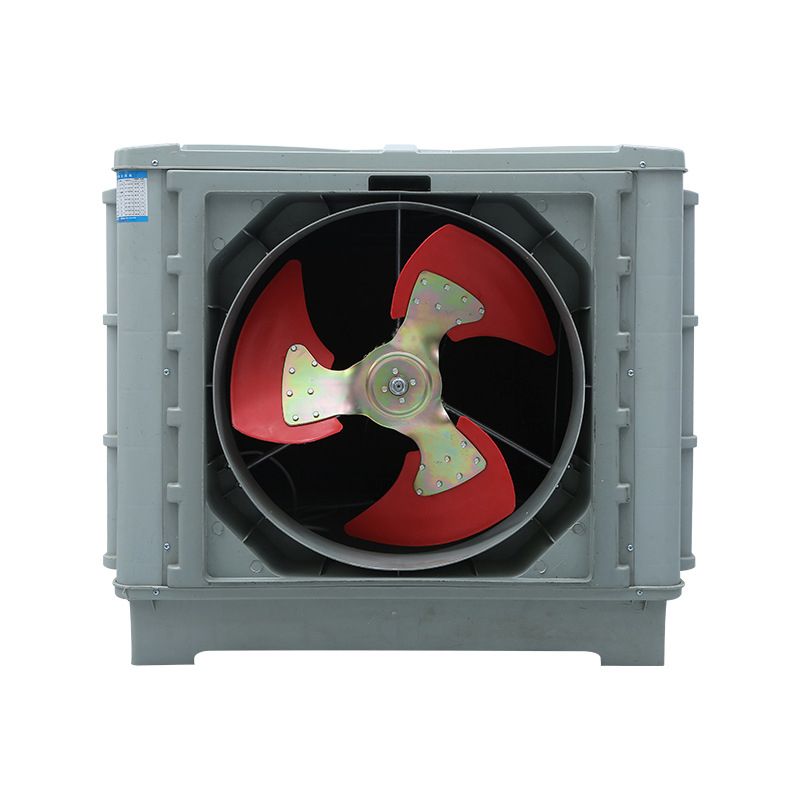

Cánh quạt hơi nước công nghiệp là gì?

Cánh quạt hơi nước công nghiệp là bộ phận phụ kiện được lắp trực tiếp vào trục động cơ của máy làm mát. Chức năng chính của nó không chỉ đơn thuần là thổi gió, mà là tạo ra áp suất âm đủ lớn để cưỡng bức không khí nóng từ môi trường bên ngoài đi xuyên qua tấm làm mát Cooling Pad. Quá trình trao đổi nhiệt bay hơi xảy ra, và cánh quạt tiếp tục đẩy luồng không khí đã được làm mát này phân phối đi xa vào không gian nhà xưởng.

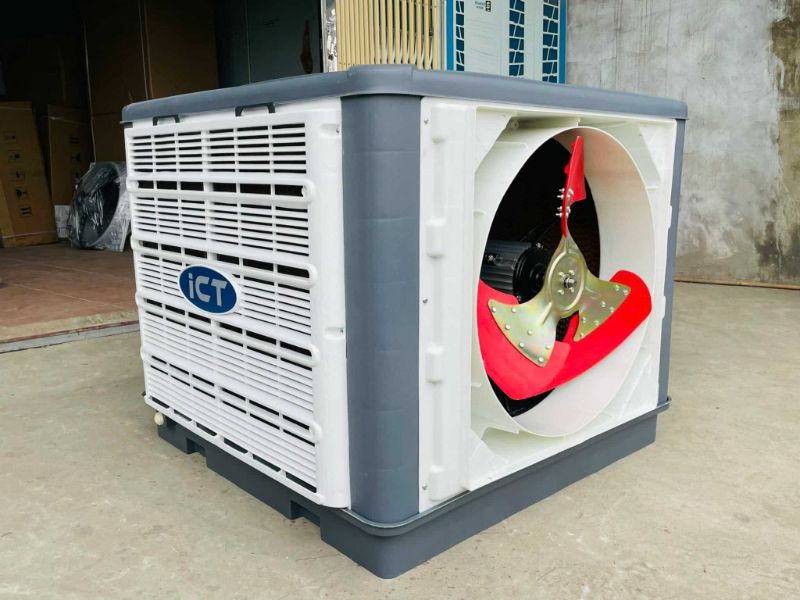

Đặc điểm cấu tạo và nguyên lý khí động học

Cánh quạt hơi nước công nghiệp được thiết kế dựa trên các nguyên tắc khí động học nhằm tạo luồng gió ổn định, hạn chế lực cản không khí và nâng cao hiệu suất vận hành. Những yếu tố như đường kính cánh, kích thước trục, chiều quay, số lượng và góc nghiêng của lá cánh đều ảnh hưởng trực tiếp đến lưu lượng, áp suất gió và độ ồn của thiết bị.

Các thông số kỹ thuật quan trọng

• Đường kính cánh (sải cánh): Đây là một trong những thông số ảnh hưởng lớn đến khả năng tạo lưu lượng gió. Đường kính thường được tính từ đầu lá cánh này đến đầu lá cánh đối diện qua tâm trục. Một số kích thước thường gặp gồm Ø630 mm, Ø680 mm và nhiều kích cỡ khác tùy theo công suất cũng như thiết kế của từng dòng máy làm mát.
• Đường kính lỗ trục (cốt/rãnh cavet): Phần lỗ trục phải tương thích chính xác với trục động cơ để cánh quạt vận hành ổn định và hạn chế rung lắc. Các kích thước cốt phổ biến có thể gặp như 20mm, 24mm hoặc 28mm, tùy cấu tạo mô tơ và từng model thiết bị.
• Chiều quay của cánh: Cánh quạt có thể được thiết kế theo chiều quay thuận hoặc quay nghịch tùy vào kết cấu động cơ, lồng quạt và hướng cấp gió. Việc lựa chọn đúng chiều quay rất quan trọng vì lắp sai có thể làm giảm đáng kể lưu lượng và hiệu suất tạo gió.

Sự khác biệt về biên dạng và số lượng lá cánh

Số lượng, độ rộng, góc nghiêng và hình dạng của lá cánh ảnh hưởng trực tiếp đến đặc tính của luồng khí. Do đó, mỗi thiết kế cánh sẽ phù hợp với một yêu cầu vận hành khác nhau thay vì chỉ dựa vào số lượng lá.

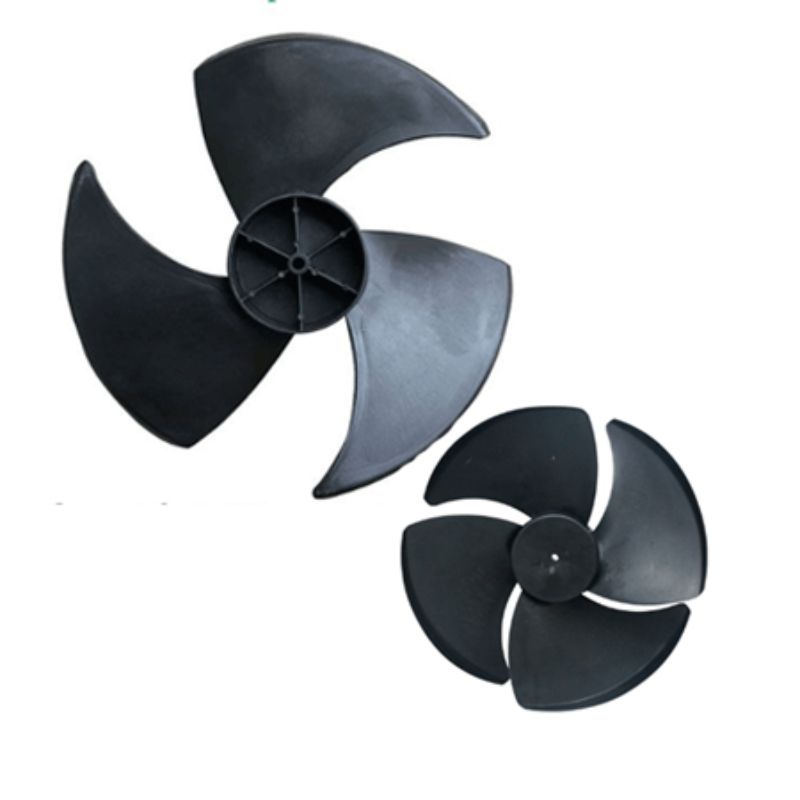

• Cánh quạt 3 – 4 lá: Loại này thường sử dụng lá cánh tương đối rộng và góc nghiêng lớn, phù hợp với những hệ thống cần tạo lưu lượng gió lớn. Cánh 3 – 4 lá thường được ứng dụng trong nhà xưởng rộng hoặc các hệ thống làm mát cần cấp lượng không khí lớn. Tuy nhiên, đặc tính tiếng ồn và áp suất thực tế còn phụ thuộc vào tốc độ quay, biên dạng cánh và thiết kế toàn bộ hệ thống.

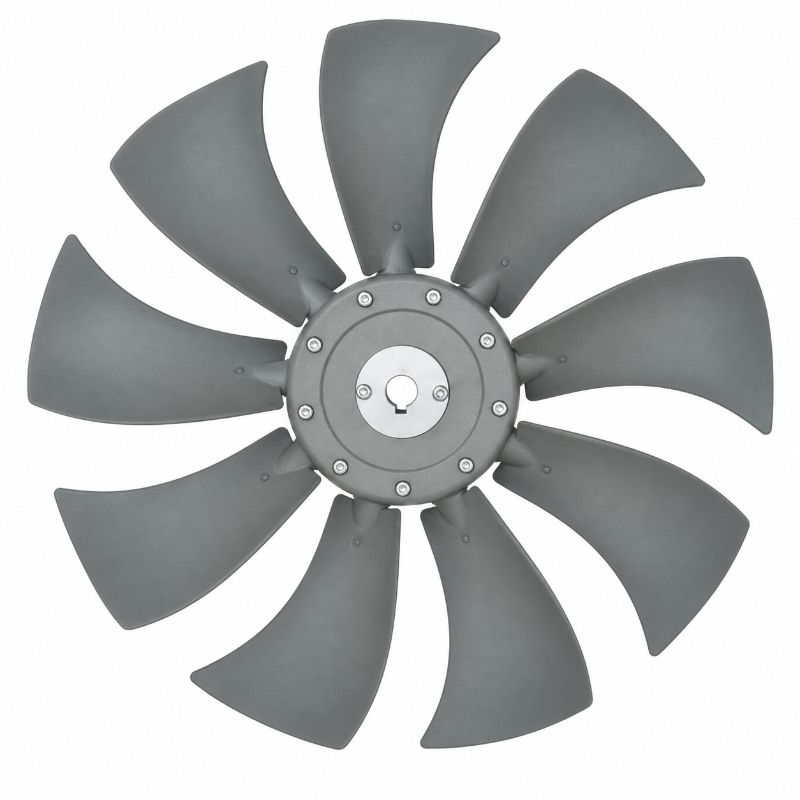

• Cánh quạt 9 – 11 lá: Với số lượng lá nhiều hơn và bản cánh thường hẹp hơn, luồng không khí có thể được phân bổ đều hơn qua bề mặt cánh. Thiết kế này có thể giúp hệ thống vận hành ổn định và kiểm soát tiếng ồn tốt khi được tối ưu đúng về tốc độ và góc cánh. Loại cánh này thường phù hợp với xưởng may, nhà hàng, showroom hoặc những khu vực cần chú trọng đến độ êm khi vận hành.

Phân loại cánh quạt hơi nước công nghiệp theo vật liệu chế tạo

Vật liệu chế tạo là yếu tố ảnh hưởng trực tiếp đến trọng lượng, độ bền, khả năng chống ăn mòn và hiệu suất vận hành của cánh quạt hơi nước công nghiệp. Hiện nay, các loại vật liệu phổ biến gồm nhựa gia cường, hợp kim kim loại và inox.

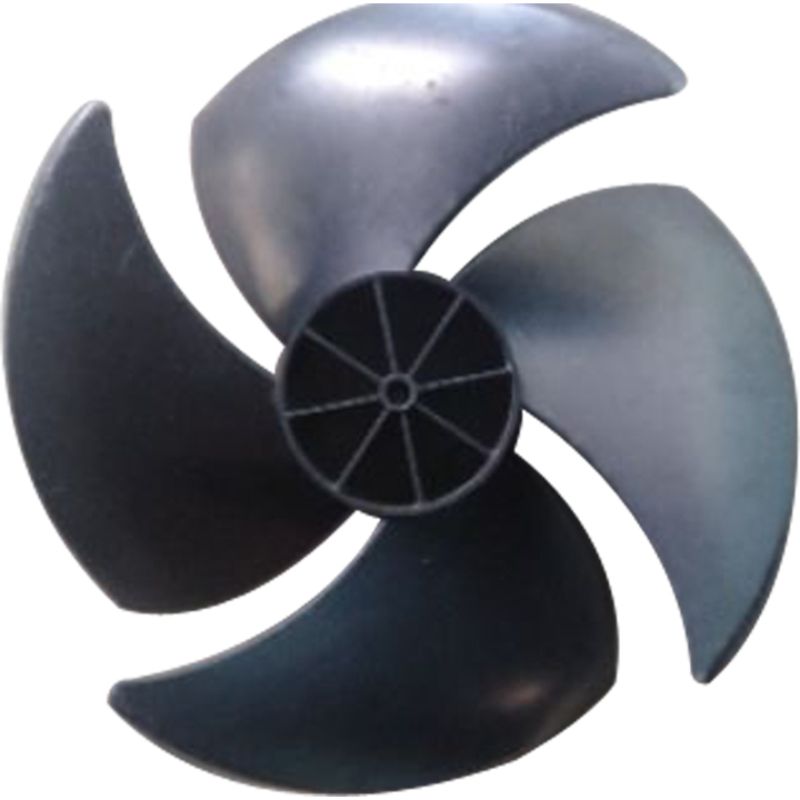

Cánh quạt nhựa ABS / PP gia cường (Composite)

Cánh quạt làm từ nhựa ABS hoặc PP gia cường sợi thủy tinh có ưu điểm nổi bật là trọng lượng nhẹ, nhờ đó giảm áp lực lên trục và mô tơ trong quá trình vận hành. Vật liệu này cũng có khả năng chống nước, hạn chế ăn mòn và phù hợp với môi trường có độ ẩm cao.

Đây là loại cánh được sử dụng phổ biến trên nhiều dòng máy làm mát công nghiệp nhờ chi phí hợp lý và hiệu suất tương đối tốt. Tuy nhiên, khi hoạt động liên tục trong môi trường nhiệt độ quá cao, cánh nhựa có thể bị lão hóa, cong hoặc biến dạng theo thời gian.

Cánh quạt hợp kim nhôm đúc / thép hợp kim

Cánh quạt bằng hợp kim nhôm hoặc thép có độ cứng và khả năng chịu lực cao. Kết cấu chắc chắn giúp lá cánh hạn chế biến dạng khi quay ở tốc độ lớn hoặc phải chịu sức cản gió mạnh. Cánh kim loại cũng có khả năng tạo và dẫn luồng gió ổn định hơn trong các hệ thống yêu cầu lưu lượng lớn.

Loại cánh này thường được sử dụng cho máy làm mát công suất lớn, hệ thống có lưu lượng trên 40.000 m³/h hoặc môi trường nhà xưởng yêu cầu áp suất gió cao. Đổi lại, cánh kim loại có trọng lượng lớn và chi phí đầu tư thường cao hơn cánh nhựa.

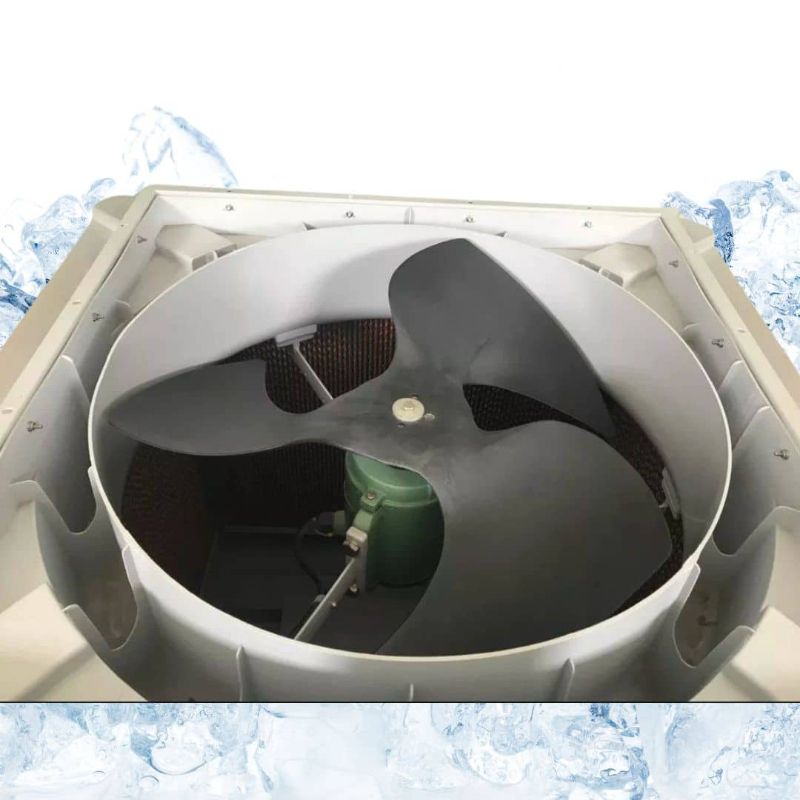

Cách chọn và đo kích thước cánh quạt hơi nước khi cần thay mới

Khi cánh quạt hơi nước công nghiệp bị nứt, gãy, cong vênh hoặc mất cân bằng, việc lựa chọn đúng kích thước và thông số kỹ thuật là yếu tố quyết định khả năng vận hành ổn định của máy. Người dùng có thể tự kiểm tra một số thông số cơ bản trước khi mua cánh thay thế mà không nhất thiết phải tháo toàn bộ máy.

Hướng dẫn đo kích thước cánh quạt chính xác

• Đo đường kính tổng của cánh quạt: Dùng thước dây đo từ đầu ngoài cùng của một lá cánh, đi qua tâm trục và kéo tới đầu cánh đối diện. Đây chính là đường kính hoặc sải cánh tổng thể. Một số kích thước thường gặp là 630mm, 680mm hoặc các kích thước tương đương tùy từng dòng máy.
• Kiểm tra đường kính lỗ trục: Sử dụng thước kẹp để đo đường kính bên trong của lỗ tâm cánh quạt – vị trí liên kết trực tiếp với trục động cơ. Thông số này cần khớp chính xác với trục mô tơ, phổ biến có các cỡ như 20mm, 24mm hoặc 28mm.
• Xác định kích thước và vị trí rãnh cavet: Ngoài đường kính lỗ trục, cần kiểm tra rãnh then hoặc rãnh cavet bên trong lỗ cốt. Chiều rộng, chiều sâu và vị trí rãnh phải phù hợp với then trên trục động cơ để cánh không bị trượt khi vận hành.

Chọn cánh theo lưu lượng và công suất máy

Không nên chỉ căn cứ vào đường kính cánh. Cánh thay thế còn phải phù hợp với lưu lượng gió, công suất động cơ và thiết kế khí động học của từng model máy.

• Máy khoảng 18.000 – 22.000 m³/h: Thường sử dụng cánh có kích thước vừa phải, nhiều dòng dùng cánh nhựa kỹ thuật và đường kính cốt tương đối nhỏ.
• Máy khoảng 25.000 – 30.000 m³/h: Có thể sử dụng cánh đường kính khoảng 630 – 680mm, lỗ cốt thường nằm trong khoảng 24 – 28mm. Công suất động cơ thường gặp khoảng 2,2 – 3,0kW, nhưng cần đối chiếu thông số thực tế của từng máy.
• Máy từ 40.000 m³/h trở lên: Yêu cầu về độ cứng, độ bền và khả năng chịu lực của cánh cao hơn. Với những hệ thống lưu lượng lớn, vật liệu cánh, góc nghiêng và tốc độ quay cần được tính toán đồng bộ thay vì chỉ chọn theo kích thước.

Lưu ý quan trọng về cân bằng động

Một bộ cánh quạt có kích thước đúng nhưng mất cân bằng vẫn có thể khiến máy rung mạnh khi hoạt động. Vì vậy, khi mua cánh mới nên ưu tiên sản phẩm đã được kiểm tra và cân bằng động theo yêu cầu của nhà sản xuất.

Ở tốc độ quay cao, chỉ một sai lệch nhỏ về khối lượng giữa các lá cánh cũng có thể tạo ra lực ly tâm đáng kể. Tình trạng này kéo dài có thể gây rung thân máy, tăng tiếng ồn, làm nóng ổ bi và rút ngắn tuổi thọ của trục hoặc động cơ.

Với các hệ thống yêu cầu kiểm soát rung nghiêm ngặt, cấp cân bằng như G6.3 hoặc G2.5 theo ISO 21940 có thể được áp dụng tùy loại rotor và yêu cầu thiết kế. Không nên mặc định mọi cánh quạt hơi nước đều bắt buộc phải đạt cùng một cấp cân bằng nếu chưa có thông số kỹ thuật từ nhà sản xuất.

Hy vọng những thông tin trong bài viết trên đây sẽ giúp bạn dễ dàng xác định đúng loại cánh quạt, đảm bảo máy vận hành ổn định, làm mát hiệu quả và tiết kiệm chi phí bảo trì lâu dài.

Nghị Nextfan

Tôi là Nguyễn Công Nghị hiện đang là CEO và là người sáng lập nên Nextfan. Với nhiều năm kinh nghiệm ngành công nghiệp trong các lĩnh vực: Quạt công nghiệp, thi công hệ thống hút bụi và giải pháp làm mát nhà xưởng….. Tôi mong muốn mang đến cho các bạn những thông tin hữu ích nhất.
