QUẠT LY TÂM CAO ÁP
Hệ thống lò hơi, thiết bị xử lý bụi túi vải hoặc đường ống vận chuyển vật liệu của bạn đang gặp hiện tượng sụt áp. Lực cản quá lớn khiến hệ thống thông gió thông thường hoạt động không hiệu quả, làm giảm năng suất toàn nhà máy. Nếu cố ép hệ thống vận hành, động cơ sẽ dễ bề quá tải, sinh nhiệt và gây hỏng hóc tốn kém.
Đây là lúc bạn cần trang bị quạt ly tâm cao áp dòng thiết bị được chế tạo đặc thù để đánh bại những hệ thống có trở lực lớn. Chúng tôi sẽ cung cấp cho bạn thông số kỹ thuật chi tiết, bản vẽ cấu tạo và hướng dẫn cách chọn quạt chính xác để đáp ứng cột áp tĩnh từ vài ngàn đến hàng chục ngàn Pascal.

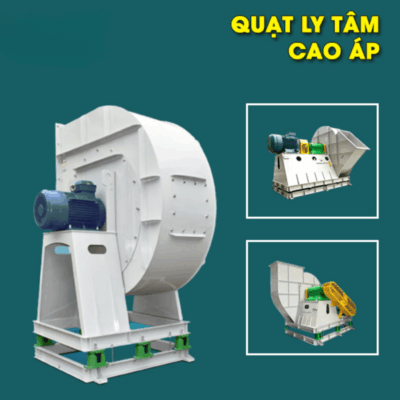

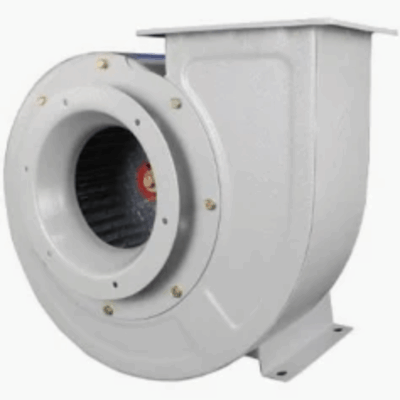

Quạt ly tâm cao áp là gì?
Quạt ly tâm cao áp là dòng quạt công nghiệp dạng con sên có khả năng tạo ra cột áp cực lớn, từ hàng nghìn Pa lên tới hàng chục nghìn Pa. Cơ chế này giúp quạt tạo ra áp suất cực cao (cột áp tĩnh lớn), đủ sức đẩy luồng khí di chuyển qua các đường ống ngoằn ngoèo mà không bị suy hao lưu lượng.
Về vật liệu chế tạo, vỏ quạt bắt buộc phải dùng các dòng vật liệu chịu lực tốt như thép CT3 hoặc Inox 304 với độ dày tiêu chuẩn. Cấu trúc vỏ chắc chắn giúp thiết bị chịu được áp lực khí động học bên trong, chống hiện tượng biến dạng khi vận hành ở cường độ cao.
Hệ thống guồng cánh thường được chế tạo theo hai dạng chính: kiểu cánh cong đưa về phía trước để gia tăng lưu lượng, hoặc cánh nan thẳng nhằm hạn chế tối đa tình trạng bám dính khi xử lý môi trường nhiều bụi mạt.
Thông số kỹ thuật quạt ly tâm cao áp
Để thắng được lực cản của hệ thống đường ống phức tạp, thiết bị cần đáp ứng dải thông số làm việc vô cùng khắt khe. Dưới đây là các chỉ số kỹ thuật cốt lõi:
- Lưu lượng gió: Dao động linh hoạt đến hàng trăm nghìn m3/h.
- Cột áp tĩnh: Từ 3.000 Pa đến 15.000 Pa (hoặc đo bằng mmH2O).
- Công suất động cơ: Cung cấp từ 1.1 kW đến hàng trăm kW với tốc độ vòng quay lớn.
Chúng tôi trang bị hệ thống động cơ đạt tiêu chuẩn bảo vệ IP55, tích hợp lớp cách nhiệt Class F. Các dòng motor này đến từ những thương hiệu uy tín toàn cầu (Teco, ABB, Siemens), đảm bảo hiệu suất năng lượng IE2/IE3 giúp bạn tiết kiệm chi phí điện năng vận hành.
Về vật liệu chế tạo, vỏ và guồng cánh sử dụng thép CT3 sơn tĩnh điện hoặc Inox 304/316 chống ăn mòn. Độ dày vật liệu được kỹ sư tính toán kỹ lưỡng dựa trên công suất thực tế, đảm bảo quạt không bị móp méo hay biến dạng khi chạy ở áp suất cao.

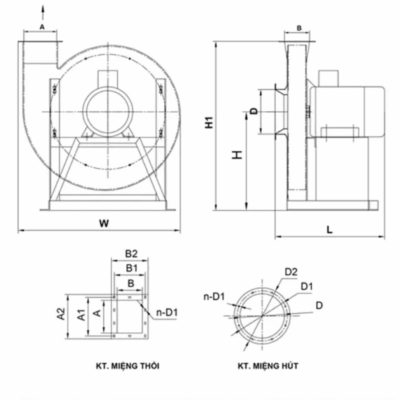

Cấu tạo guồng cánh và cơ cấu truyền động
Truyền động trực tiếp
Trục động cơ được gắn liền trực tiếp với guồng cánh. Cơ cấu này mang lại thiết kế nhỏ gọn và cung cấp hiệu suất truyền động cao nhất. Tuy nhiên, phương án này chỉ nên áp dụng cho môi trường có nhiệt độ dòng khí 80 độ C nhằm bảo vệ tuổi thọ vòng bi của động cơ.
Truyền động gián tiếp
Khi cần xử lý khí nóng lò hơi hay luồng khí nhiều bụi, quạt truyền động gián tiếp (qua đai và gối đỡ) là lựa chọn bắt buộc. Động cơ được đặt tách biệt khỏi luồng khí nóng, cho phép thiết bị chịu được nhiệt độ lên đến 300 độ C. Cấu tạo này cũng giúp bạn dễ dàng thay đổi lưu lượng gió và áp suất thông qua việc điều chỉnh tỷ số truyền puli.
Thiết kế guồng cánh
Để tạo ra sức nén không khí lớn, quạt ly tâm cao áp sử dụng thiết kế cánh bản hẹp với góc nghiêng đặc thù. Mọi guồng cánh trước khi lắp ráp đều được cân bằng động kỹ thuật số trên máy chuyên dụng đạt chuẩn ISO, loại bỏ hoàn toàn rung chấn.

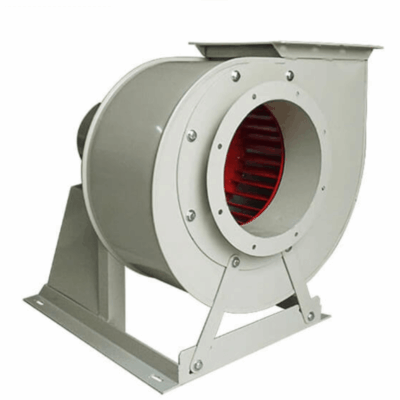

Ứng dụng của quạt hút ly tâm áp suất cao
Với khả năng tạo ra lực đẩy và lực hút cực đoan, thiết bị này là “trái tim” không thể thiếu trong các dây chuyền sản xuất đòi hỏi tính kỹ thuật khắt khe. Dưới đây là 3 hệ thống thực tiễn bắt buộc phải có sự góp mặt của dòng quạt này:
1. Hệ thống thổi lò hơi và lò đốt rác
Bạn có bao giờ thắc mắc tại sao lò hơi công nghiệp thường xuyên bốc khói đen và không đủ nhiệt dù đã nạp đầy nhiên liệu? Nguyên nhân cốt lõi chính là sự thiếu hụt dưỡng khí cục bộ.
- Vượt qua rào cản vật lý: Trong buồng đốt, các hệ thống ghi lò (vỉ lò) cùng lớp vật liệu cháy đặc đặc (than, củi, rác) tạo ra một vách ngăn vật lý khổng lồ. Quạt ly tâm cao áp sẽ đảm nhận nhiệm vụ cấp khí tươi với áp lực mạnh mẽ, đủ sức xuyên thủng màng cản này để bơm thẳng oxy vào tận lõi ngọn lửa.
- Tối ưu hiệu suất: Việc liên tục duy trì áp lực buồng đốt không chỉ giúp nhiên liệu được đốt cháy kiệt 100% mà còn triệt tiêu khí thải độc hại, giúp xưởng của bạn tiết kiệm đáng kể lượng nhiên liệu hao hụt mỗi tháng.
2. Hệ thống hút bụi công nghiệp nặng
Xử lý bụi mịn là việc đơn giản, nhưng để xử lý các loại hạt nặng, có tính mài mòn cao như bụi kim loại, mạt cưa, hay bụi gạch men lại là một bài toán kỹ thuật phức tạp hơn rất nhiều.
- Thắng được trở lực khổng lồ: Tại các nhà máy luyện kim hay chế biến gỗ, dòng khí chứa bụi phải đi qua các hệ thống cyclone ly tâm hoặc những màng túi vải lọc bụi được dệt siêu đặc. Các bộ lọc này vô tình tạo ra một lực cản cực lớn, bóp nghẹt luồng gió đi qua.
- Duy trì vận tốc màng bọc: Mức áp suất tĩnh vượt trội của quạt cao áp sẽ sinh ra lực kéo đủ lớn, ép luồng khí chứa cặn nặng đi xuyên qua màng lọc một cách trơn tru, dứt điểm tình trạng bụi rơi rớt và đóng cặn gây tắc nghẽn đường ống.
3. Thông gió hầm mỏ và đường ống dài
Khi thiết kế thông gió cho các không gian ngầm sâu dưới lòng đất, sự an toàn tính mạng là tiêu chuẩn tối thượng không được phép thỏa hiệp.
- Chống suy hao áp suất: Khi không khí bị ép di chuyển trong một không gian hẹp và dài hàng trăm mét, lực ma sát với thành ống sẽ “ăn mòn” dần áp suất của luồng gió. Nếu dùng quạt thường, gió chỉ đi được vài chục mét là triệt tiêu hoàn toàn.
- Luân chuyển dưỡng khí liên tục: Đóng vai trò như một cỗ máy bơm khí động học, quạt ly tâm cao áp dễ dàng đẩy dưỡng khí đi xa hàng trăm mét xuống đáy hầm, đồng thời tạo áp lực hút ngược khí CO2 và khí độc ra ngoài, đảm bảo môi trường thở an toàn tuyệt đối cho người lao động.
Bảng báo giá quạt ly tâm cao áp cập nhật mới nhất
Để giúp bạn chủ động tính toán dự toán ngân sách và tránh rơi vào bẫy “giá rẻ chất lượng kém”, chúng tôi đã tổng hợp bảng giá quạt ly tâm cao áp tham khảo trực tiếp từ xưởng sản xuất dưới đây:
| Công suất (HP / kW) | Lưu lượng gió tham khảo () | Cột áp tĩnh tham khảo (Pa) | Khoảng giá xuất xưởng tham khảo (VNĐ) |
|---|---|---|---|
| 1 HP (0.75 kW) | 800 – 1.500 | 2.000 – 3.200 | 4.500.000 – 6.800.000 |
| 3 HP (2.2 kW) | 1.800 – 3.200 | 3.500 – 4.800 | 8.500.000 – 12.000.000 |
| 5.5 HP (4.0 kW) | 3.000 – 5.500 | 4.500 – 6.500 | 13.500.000 – 18.500.000 |
| 15 HP (11 kW) | 7.000 – 12.000 | 6.000 – 8.500 | 27.000.000 – 36.000.000 |
| 50 HP (37 kW) | 20.000 – 35.000 | 8.000 – 12.000+ | 72.000.000 – 105.000.000 |
Các yếu tố kỹ thuật ảnh hưởng trực tiếp đến giá thành
Vì sao lại có khoảng dao động chi phí khá rộng cho cùng một dải công suất? Mức giá thực tế phụ thuộc vào 3 biến số cấu thành nên cỗ máy:
- Thương hiệu động cơ tích hợp: Động cơ chiếm 40% – 60% tổng giá trị sản phẩm. Nếu bạn ưu tiên bài toán tối ưu chi phí ban đầu, động cơ nội địa như Toàn Phát là lựa chọn phù hợp. Ngược lại, nếu công trình yêu cầu chuẩn vận hành liên tục 24/7 với khả năng chịu nhiệt cao, việc tích hợp các thương hiệu toàn cầu như Teco, ABB hay ATT sẽ làm giá thành tăng thêm khoảng 20% – 35%.
- Vật liệu chế tạo và độ dày vỏ: Thép CT3 sơn tĩnh điện là vật liệu tiêu chuẩn cho môi trường hút bụi thông thường. Tuy nhiên, nếu luồng khí chứa hơi hóa chất ăn mòn hay muối biển, quạt bắt buộc phải gia công bằng Inox 304. Chi phí nguyên liệu Inox 304 sẽ đẩy giá quạt lên cao gấp 1.8 đến 2.3 lần so với bản thép tiêu chuẩn.
- Cơ cấu truyền động: Quạt truyền động gián tiếp (qua dây curoa, gối đỡ ngâm dầu) luôn đắt hơn dòng truyền động trực tiếp từ 15% – 25% do phát sinh thêm chi phí gia công cụm cơ khí bệ đỡ và hệ thống bôi trơn làm mát.
Lưu ý : Bảng giá trên mang tính chất định hình ngân sách ban đầu. Chi phí thực tế sẽ được điều chỉnh chính xác dựa trên điểm làm việc tức giao điểm giữa lưu lượng gió và cột áp tĩnh mà đường ống của bạn yêu cầu.
Bên cạnh mức giá xuất xưởng, một cỗ máy công nghiệp đạt chuẩn phải đi kèm với cam kết bảo hành và năng lực gia công thực tế của đơn vị cung cấp.

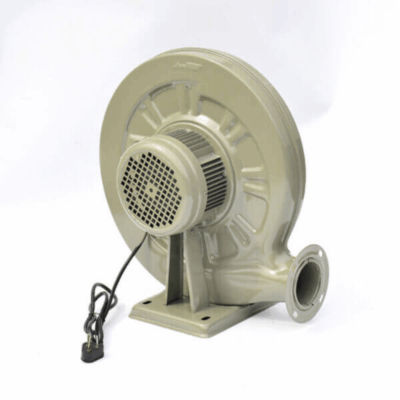

Hướng dẫn chọn công suất quạt ly tâm cột áp lớn
Việc chọn quạt bắt buộc phải dựa trên việc tìm ra điểm làm việc tối ưu sự cân bằng hoàn hảo giữa lực đẩy áp suất và thể tích lượng khí. Hãy đi theo 3 bước tuần tự sau:
Bước 1: Tính toán trở lực của toàn hệ thống
Luồng khí di chuyển trong đường ống kín không hề trơn tru; nó luôn bị ma sát làm chậm lại. Để xác định cột áp tĩnh cần thiết, bạn phải cộng dồn toàn bộ các thông số cản trở dòng khí trên toàn tuyến. Những rào cản này bao gồm: lực ma sát trên bề mặt thành ống thẳng, sự chuyển hướng luồng gió của các cút nối (co 90 độ, 45 độ), van điều lưu, và đặc biệt là các màng lọc.
- Lưu ý: Một cút chuyển hướng 90 độ thông thường chỉ làm sụt giảm khoảng 15 – 30 Pa, nhưng một hệ thống lọc túi vải khi bám đầy bụi có thể tạo ra lực cản lên tới 1.500 – 2.500 Pa. Chiếc quạt bạn chọn phải có cột áp lớn hơn tổng trở lực này thì luồng gió mới có thể thoát ra đầu cuối.
Bước 2: Xác định lưu lượng gió cần thiết (m³/h)
Đây là thông số biểu thị tổng khối lượng không khí cần luân chuyển trong một giờ.
-
Đối với hệ thống thổi buồng đốt hoặc lò hơi, thông số này được tính toán tỷ lệ thuận với thể tích buồng đốt và lượng nhiên liệu tiêu thụ định mức để đảm bảo oxy cung cấp đủ cho quá trình cháy kiệt.
-
Đối với hệ thống hút bụi công nghiệp, bạn sẽ lấy diện tích tiết diện của miệng phễu hút nhân với vận tốc thu gom. Ví dụ: Để hút các hạt bụi nặng như mạt cưa, mạt sắt luyện kim, vận tốc tại miệng hút bắt buộc phải duy trì ở mức 18 – 22 m/s nhằm đảm bảo hạt bụi không bị rơi rớt ngược lại đường ống.
Bước 3: Lựa chọn cấu hình vật liệu theo môi trường làm việc
Môi trường thực tiễn sẽ quyết định độ bền bỉ của cỗ máy. Đừng bao giờ mua quạt vỏ thép tiêu chuẩn nếu nhà xưởng của bạn tiềm ẩn các yếu tố rủi ro.
- Môi trường dễ cháy nổ: Khi hút bụi than, mạt gỗ siêu mịn, hơi dung môi hay sơn công nghiệp, tĩnh điện sinh ra từ ma sát rất dễ gây hỏa hoạn. Lúc này, thiết kế bắt buộc phải nâng cấp lên động cơ phòng nổ kết hợp cùng cánh quạt hợp kim nhôm để chống xẹt tia lửa điện.
- Môi trường hóa chất ăn mòn: Nếu luồng khí đi qua chứa hơi axit, dung dịch kiềm hoặc hơi nước biển mặn, lớp vỏ bằng thép CT3 sẽ bị gỉ sét, thủng lỗ chỉ sau vài tháng vận hành. Giải pháp triệt để duy nhất là gia công toàn bộ buồng quạt và guồng cánh bằng Inox 304 hoặc Inox 316L.
Sau khi đã nắm trong tay hai con số then chốt là trở lực (Pa) và lưu lượng (m³/h), bước cuối cùng là chiếu chúng lên biểu đồ đường đặc tính quạt phía trên để chọn ra mã model có đường cong kỹ thuật bao trùm được điểm giao cắt đó.
Nextfan – Giải pháp thông gió chuyên biệt cho nhà máy của bạn
Mỗi cấu trúc đường ống đều có một mức độ trở lực riêng. Nextfan tập trung vào năng lực tùy biến thiết kế quạt ly tâm cao áp sao cho khớp nối chính xác với yêu cầu cột áp và lưu lượng đặc thù của từng dự án.
Bên cạnh sản phẩm chất lượng, chúng tôi cam kết chính sách bảo hành minh bạch cùng dịch vụ bảo trì gối đỡ, động cơ dài hạn.
Đừng để vấn đề sụt áp cản trở tiến độ sản xuất thêm một ngày nào nữa. Gọi ngay cho Hotline/Zalo 0913.834.085 kỹ thuật của chúng tôi để nhận tư vấn chuyên sâu và sắp xếp lịch khảo sát đo đạc trực tiếp tại nhà máy của bạn ngay hôm nay!
