Quạt Hướng Trục Gián Tiếp

Quạt hướng trục gián tiếp là giải pháp thông gió công nghiệp sử dụng hệ truyền động dây curoa và puly, giúp tách động cơ khỏi dòng khí, hạn chế tác động của nhiệt độ cao và thuận tiện trong quá trình bảo dưỡng.

Tuy nhiên, để lựa chọn thiết bị vận hành hiệu quả, doanh nghiệp cần đánh giá chính xác lưu lượng gió, cột áp, công suất và điều kiện làm việc thay vì chỉ dựa vào giá bán.

Trong bài viết này, Nextfan sẽ cung cấp bảng giá quạt hướng trục gián tiếp T30 mới nhất 2026, phân tích cấu tạo, nguyên lý hoạt động và hướng dẫn lựa chọn model phù hợp với từng hệ thống thông gió nhà xưởng.

Bảng giá quạt hướng trục gián tiếp T30 mới nhất 2026

Quạt hướng trục gián tiếp T30 được Nextfan giới thiệu với nhiều kích thước, công suất và mức lưu lượng khác nhau.

Mỗi model phù hợp với một yêu cầu vận hành nhất định, vì vậy người mua cần xem xét cả lưu lượng gió, cột áp và điều kiện làm việc thay vì chỉ so sánh giá bán.

Model	Công suất	Lưu lượng gió	Cột áp	Giá tham khảo

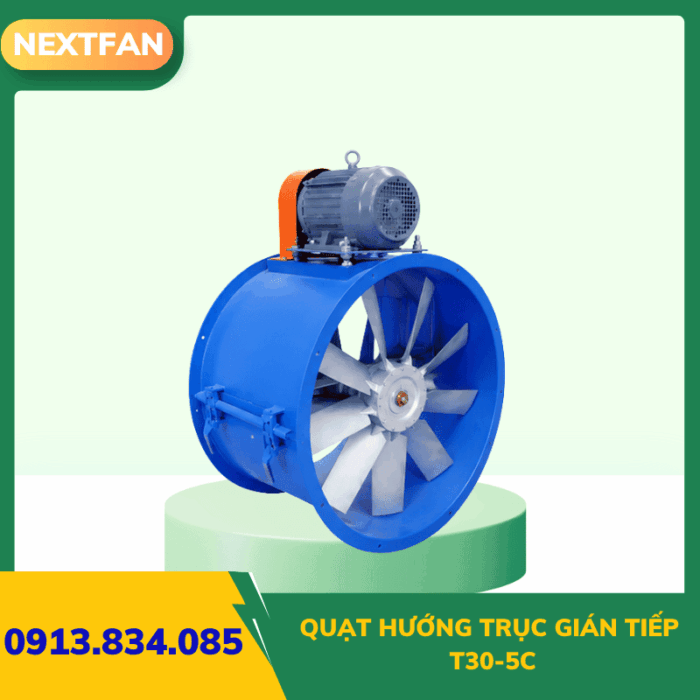

T30-5C	1,1 kW	8.460 m³/h	128 Pa	7.844.000đ
T30-6C	1,5 kW	11.590 m³/h	125 Pa	9.600.000đ
T30-7C	3 kW	19.000 m³/h	300 Pa	12.450.000đ
T30-8C	4 kW	24.500 m³/h	320 Pa	19.200.000đ
T30-9C	5,5 kW	33.580 m³/h	350 Pa	26.850.000đ
T30-10C	7,5 kW	42.500 m³/h	350 Pa	34.800.000đ
T30-11.2C	11 kW	44.773 m³/h	400 Pa	51.600.000đ

Lưu ý: Đây là mức giá và thông số tham khảo đang công bố trên website Nextfan, không phải báo giá hợp đồng. Cần đối chiếu tài liệu kỹ thuật của từng model để xác nhận khả năng đạt đồng thời lưu lượng và cột áp tại điểm làm việc.

Giá quạt có thể thay đổi theo vật liệu chế tạo, cấu hình động cơ, số lượng đặt hàng và những yêu cầu kỹ thuật riêng của công trình.

Liên hệ Nextfan: 0913.834.085 để nhận tư vấn và báo giá theo nhu cầu thực tế.

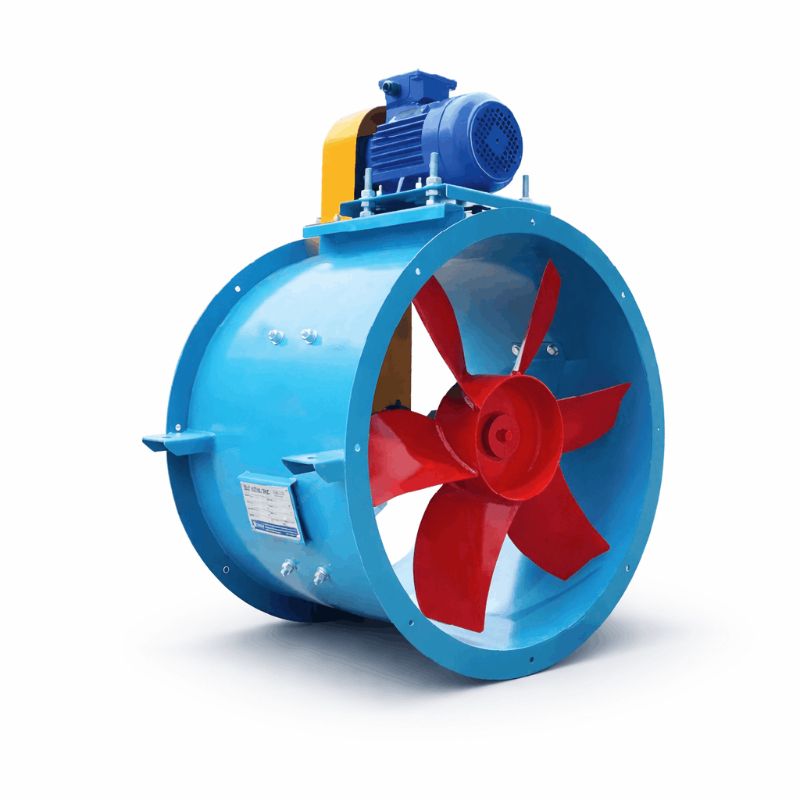

Quạt hướng trục gián tiếp là gì? Cấu tạo và nguyên lý hoạt động

Quạt hướng trục gián tiếp là thiết bị tạo dòng không khí chủ yếu theo phương song song với trục quay của cánh quạt. Khác với loại truyền động trực tiếp, cánh quạt không được gắn thẳng vào trục động cơ mà nhận chuyển động thông qua hệ thống truyền động riêng.

Đặc điểm này giúp bố trí motor bên ngoài luồng khí, giảm mức độ tiếp xúc trực tiếp của động cơ với môi trường khí đang được vận chuyển.

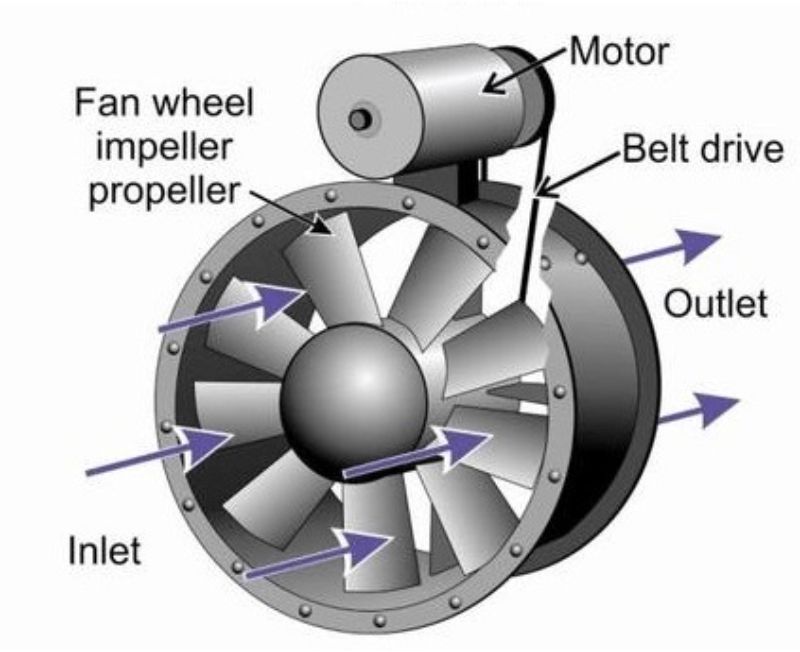

Cấu tạo quạt hướng trục gián tiếp

Một bộ quạt hướng trục truyền động gián tiếp thường gồm các bộ phận chính:

• Vỏ quạt: Có kết cấu dạng trụ tròn, tạo đường dẫn cho dòng khí đi qua. Vật liệu chế tạo có thể là thép hoặc inox tùy yêu cầu sử dụng.
• Cánh quạt: Tạo chuyển động cho dòng không khí, được thiết kế phù hợp với yêu cầu lưu lượng và áp suất.
• Động cơ điện: Cung cấp công suất cho hệ thống, được bố trí bên ngoài dòng khí.
• Dây curoa và puly: Truyền mô-men quay từ motor đến trục cánh quạt.
• Trục và gối đỡ: Định vị, nâng đỡ và giúp cánh quạt quay ổn định.

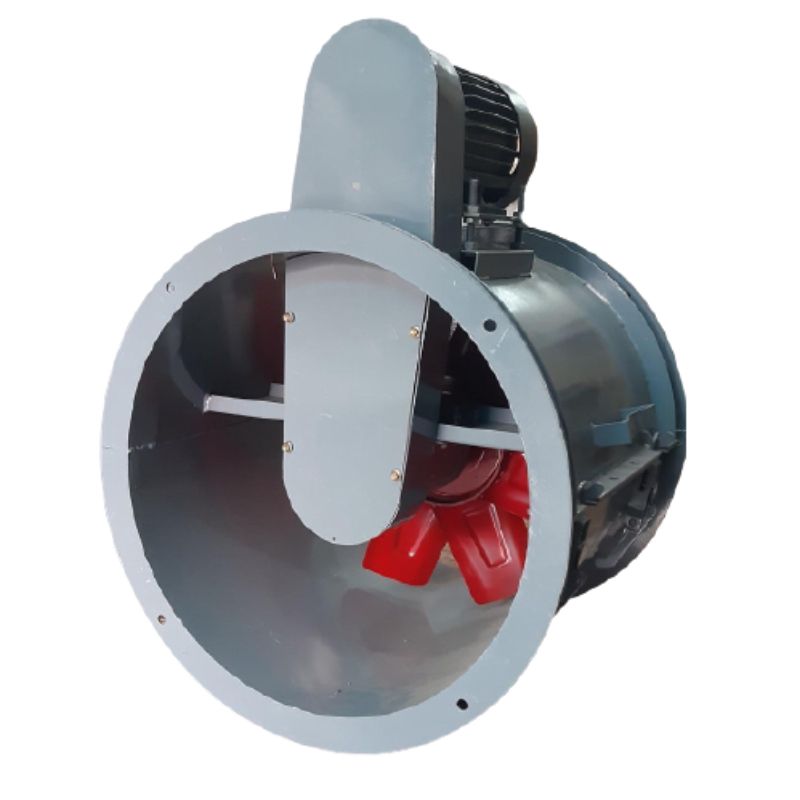

Nguyên lý hoạt động

Khi motor hoạt động, puly trên trục động cơ quay và truyền chuyển động đến puly trên trục quạt thông qua dây curoa. Trục quạt làm cánh quạt quay, tạo chênh lệch áp suất để không khí di chuyển qua thân quạt.

Tốc độ quay của cánh quạt phụ thuộc vào tốc độ động cơ và tỷ số truyền giữa các puly. Việc thay đổi cấu hình truyền động cần được tính toán để tránh quá tải động cơ hoặc làm quạt vận hành ngoài giới hạn cho phép.

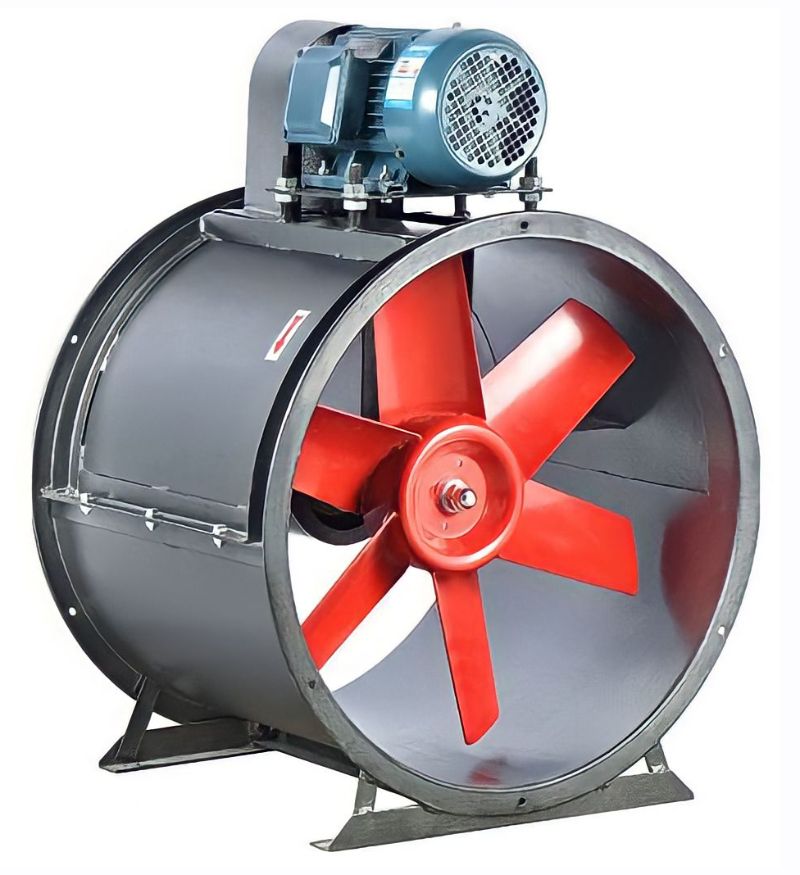

Những ưu điểm của quạt hướng trục gián tiếp

Quạt hướng trục gián tiếp được thiết kế với động cơ đặt ngoài luồng khí và hệ thống truyền động bằng dây curoa, giúp hạn chế tác động của nhiệt độ, bụi bẩn đến motor. Nhờ cấu tạo này, quạt sở hữu nhiều ưu điểm nổi bật, đáp ứng tốt nhu cầu thông gió trong môi trường công nghiệp.

• Độ bền cao, chịu nhiệt tốt: Động cơ được bố trí tách biệt khỏi luồng khí, giúp giảm ảnh hưởng của hơi nóng và bụi bẩn, tăng độ bền và tuổi thọ thiết bị.
• Thông gió hiệu quả: Quạt có khả năng tạo lưu lượng gió lớn, hỗ trợ lưu thông không khí, hút khí nóng và cải thiện môi trường làm việc trong nhà xưởng.
• Tiết kiệm chi phí vận hành: Khi được lựa chọn đúng công suất và bảo dưỡng định kỳ, quạt có thể duy trì hiệu suất hoạt động ổn định, hạn chế hao phí điện năng.
• Dễ dàng bảo trì, sửa chữa: Thiết kế động cơ bên ngoài luồng khí giúp việc kiểm tra, bảo dưỡng motor và thay thế dây curoa thuận tiện hơn.
• Đa dạng kích thước, công suất: Quạt có nhiều model với lưu lượng gió và cột áp khác nhau, phù hợp với nhà xưởng, nhà máy sản xuất, kho hàng và hệ thống thông gió công nghiệp.

So sánh quạt hướng trục gián tiếp và trực tiếp

Việc lựa chọn giữa hai dòng quạt cần dựa trên đặc điểm dòng khí, điều kiện lắp đặt và yêu cầu bảo dưỡng của công trình.

Tiêu chí	Quạt hướng trục gián tiếp	Quạt hướng trục trực tiếp
Truyền động	Qua dây curoa, puly	Cánh gắn với trục motor
Vị trí động cơ	Ngoài dòng khí chính	Thường nằm trong hoặc gần dòng khí
Khả năng điều chỉnh tỷ số truyền	Có	Không sử dụng bộ truyền puly
Tổn thất truyền động	Có tổn thất tại dây đai	Không có tổn thất dây đai
Bảo dưỡng	Cần kiểm tra dây curoa, puly, gối đỡ	Ít bộ phận truyền động hơn
Không gian lắp đặt	Cần thêm vị trí cho motor và bộ truyền	Thường có kết cấu gọn hơn
Ứng dụng khí nóng	Có lợi thế bố trí motor ngoài dòng khí	Phụ thuộc giới hạn nhiệt của motor và cấu hình quạt

Nên chọn quạt gián tiếp khi: Hệ thống cần tách motor khỏi dòng khí, yêu cầu tỷ số truyền riêng hoặc điều kiện bố trí, bảo trì phù hợp với kết cấu gián tiếp.

Nên chọn quạt trực tiếp khi: Ưu tiên kết cấu đơn giản, gọn và giảm các hạng mục bảo dưỡng bộ truyền động, với điều kiện nhiệt độ và môi trường làm việc nằm trong giới hạn cho phép của thiết bị.

Quạt hướng trục gián tiếp chịu nhiệt được bao nhiêu độ?

Khả năng chịu nhiệt là một trong những yếu tố cần kiểm tra trước khi lựa chọn quạt hướng trục gián tiếp cho hệ thống hút khí nóng công nghiệp.

Việc đặt motor ngoài dòng khí giúp hạn chế ảnh hưởng nhiệt lên động cơ. Tuy nhiên, điều đó không đồng nghĩa toàn bộ quạt có thể làm việc ở bất kỳ nhiệt độ nào.

Nhiệt độ vận hành cho phép còn phụ thuộc vào:

• Vật liệu và kết cấu cánh quạt.
• Khả năng chịu nhiệt của trục, vòng bi, gối đỡ và chất bôi trơn.
• Cấu hình dây curoa và các linh kiện truyền động.
• Nhiệt độ làm việc liên tục và thời gian tiếp xúc với khí nóng.
• Điều kiện lắp đặt, thông gió và tản nhiệt thực tế.

Đối với hệ thống hút khí nóng từ lò sấy hoặc dây chuyền sản xuất, khách hàng cần cung cấp nhiệt độ làm việc thường xuyên, nhiệt độ cực đại và thời gian vận hành để lựa chọn cấu hình phù hợp.

Quạt thông gió công nghiệp thông thường không mặc nhiên đáp ứng yêu cầu của hệ thống hút khói sự cố cháy. Những ứng dụng này phải sử dụng thiết bị có đặc tính chịu nhiệt và hồ sơ kỹ thuật đáp ứng yêu cầu thiết kế, quy chuẩn áp dụng.

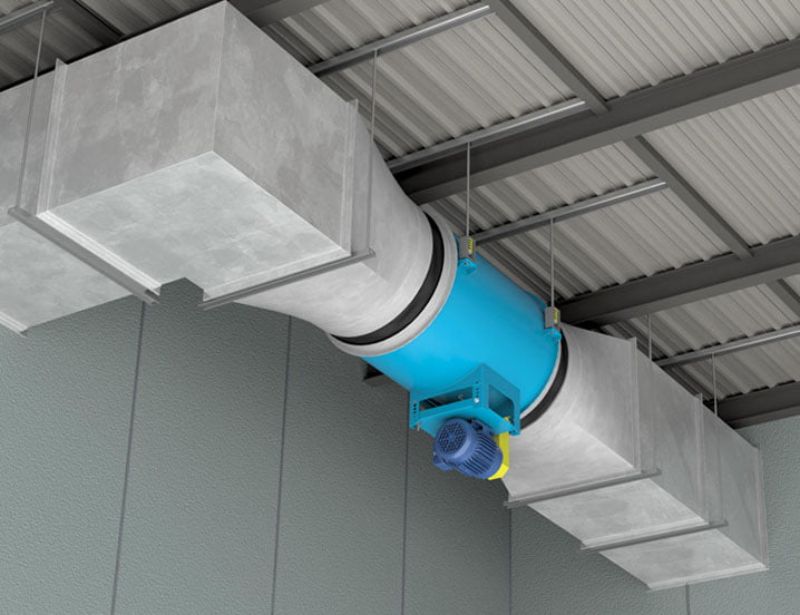

Ứng dụng của quạt hướng trục gián tiếp trong nhà xưởng

Quạt hướng trục gián tiếp được sử dụng rộng rãi trong các hệ thống thông gió công nghiệp, đặc biệt tại những khu vực có nhiệt độ cao, nhiều bụi bẩn hoặc độ ẩm lớn.

Nhờ cơ chế truyền động bằng dây curoa và động cơ đặt ngoài luồng khí, quạt giúp hạn chế tác động trực tiếp của môi trường lên motor, đáp ứng nhiều nhu cầu sử dụng như:

• Thông gió, làm mát nhà xưởng: Hút khí nóng, hơi ẩm và không khí tù đọng ra ngoài, hỗ trợ lưu thông không khí, cải thiện môi trường làm việc tại nhà máy, xưởng sản xuất và kho hàng.
• Hút khói, bụi trong sản xuất: Hỗ trợ thu gom, vận chuyển không khí chứa khói và bụi phát sinh trong quá trình gia công, hàn cắt hoặc sản xuất công nghiệp khi được lắp đặt trong hệ thống phù hợp.
• Hỗ trợ xử lý khí thải: Dẫn khí thải từ khu vực sản xuất đến hệ thống lọc bụi, khử mùi hoặc xử lý khí thải trước khi thải ra môi trường.
• Thông gió tầng hầm, khu vực kín: Hỗ trợ hút khí nóng, không khí tù đọng và bổ sung không khí tươi cho tầng hầm, nhà kho, khu vực kỹ thuật và các không gian hạn chế lưu thông không khí.

Lưu ý: Với môi trường chứa hóa chất ăn mòn, khí dễ cháy nổ hoặc yêu cầu hút khói khi cháy, cần lựa chọn quạt có vật liệu, động cơ và chứng nhận kỹ thuật phù hợp. Không phải mọi model quạt hướng trục gián tiếp đều đáp ứng các điều kiện này.

Cách chọn quạt hướng trục gián tiếp phù hợp

Để lựa chọn đúng quạt hướng trục gián tiếp, người mua cần xác định các thông số kỹ thuật trước khi so sánh giá và công suất động cơ.

Xác định lưu lượng gió cần thiết

Lưu lượng gió là thể tích không khí quạt cần vận chuyển trong một đơn vị thời gian, thường được biểu thị bằng m³/h.

Đối với bài toán thông gió trao đổi không khí đơn giản, có thể ước tính lưu lượng ban đầu theo công thức:

Q = V × N

Trong đó:

• Q: Lưu lượng gió yêu cầu (m³/h).
• V: Thể tích không gian cần thông gió (m³).
• N: Số lần trao đổi không khí mỗi giờ.

Ví dụ, nhà xưởng có diện tích 500 m², chiều cao 6 m và giả định yêu cầu trao đổi không khí 10 lần/giờ.

Thể tích nhà xưởng là:

500 × 6 = 3.000 m³.

Lưu lượng sơ bộ:

3.000 × 10 = 30.000 m³/h.

Như vậy, hệ thống cần tổng lưu lượng tính toán sơ bộ khoảng 30.000 m³/h.

Đây chỉ là ví dụ minh họa. Số lần trao đổi không khí phải được xác định theo công năng, nguồn phát nhiệt, chất ô nhiễm và yêu cầu thiết kế thực tế.

Kiểm tra cột áp và trở lực hệ thống

Cột áp phản ánh khả năng tạo chênh lệch áp suất của quạt. Khi không khí di chuyển qua đường ống, van gió, co cút hoặc thiết bị xử lý, hệ thống sẽ xuất hiện tổn thất áp suất.

Một model có lưu lượng danh định lớn chưa chắc đáp ứng đủ lưu lượng thực tế khi kết nối vào hệ thống có trở lực cao.

Vì vậy, cần kiểm tra đặc tuyến quạt tại điểm làm việc yêu cầu, thay vì chọn riêng theo công suất motor hoặc lưu lượng lớn nhất.

Lựa chọn công suất động cơ

Công suất động cơ phải phù hợp với công suất yêu cầu tại trục quạt, có xét đến hiệu suất bộ truyền động và chế độ vận hành.

Động cơ quá nhỏ có nguy cơ hoạt động quá tải. Ngược lại, lựa chọn công suất quá lớn không đồng nghĩa hệ thống sẽ đạt hiệu quả thông gió tốt hơn.

Kiểm tra nhiệt độ và thành phần dòng khí

Nếu sử dụng quạt để vận chuyển khí nóng, cần xác định nhiệt độ làm việc liên tục và nhiệt độ lớn nhất có thể xảy ra.

Với môi trường có bụi, hơi hóa chất hoặc khí dễ cháy, người mua phải cung cấp đầy đủ đặc tính dòng khí để được tư vấn cấu hình phù hợp.

Chú ý kích thước và vị trí lắp đặt

Cần kiểm tra đường kính kết nối, không gian dành cho motor, vị trí bảo trì và kết cấu giá đỡ.

Quạt hướng trục gián tiếp còn cần không gian thao tác để kiểm tra và thay thế dây curoa. Bố trí quá chật có thể gây khó khăn khi bảo dưỡng.

Mua quạt hướng trục gián tiếp T30 tại Nextfan

Nextfan là đơn vị cung cấp quạt hướng trục gián tiếp với đa dạng mẫu mã, công suất và kích thước, đáp ứng nhu cầu thông gió, hút khí nóng và xử lý khí thải tại nhà xưởng, nhà máy, khu công nghiệp. Khách hàng khi mua quạt hướng trục gián tiếp tại Nextfan sẽ được hỗ trợ:

• Tư vấn kỹ thuật chuyên sâu: Hỗ trợ lựa chọn model phù hợp với lưu lượng gió, cột áp và điều kiện vận hành thực tế.
• Sản phẩm đa dạng: Cung cấp 7 model quạt hướng trục gián tiếp T30, đáp ứng nhiều quy mô công trình.
• Giá bán minh bạch: Báo giá rõ ràng theo từng model, giúp khách hàng dễ dàng cân đối ngân sách.
• Hỗ trợ kỹ thuật: Tư vấn lắp đặt, vận hành và bảo dưỡng để duy trì hiệu suất hoạt động của quạt.
• Giao hàng toàn quốc: Hỗ trợ vận chuyển sản phẩm đến công trình theo nhu cầu của khách hàng.

Liên hệ Nextfan để được tư vấn, nhận báo giá quạt hướng trục gián tiếp và lựa chọn giải pháp thông gió phù hợp, tiết kiệm chi phí cho công trình.

Quạt hướng trục gián tiếp là giải pháp thông gió công nghiệp phù hợp với các hệ thống cần tách động cơ khỏi dòng khí, góp phần nâng cao độ bền và đáp ứng những điều kiện vận hành đặc thù.

Việc lựa chọn đúng model T30 dựa trên lưu lượng gió, cột áp, công suất và nhiệt độ làm việc sẽ giúp tối ưu hiệu quả thông gió và chi phí vận hành. Liên hệ Nextfan qua hotline 0913.834.085 để được tư vấn kỹ thuật, nhận bảng giá quạt hướng trục gián tiếp mới nhất 2026 và lựa chọn sản phẩm phù hợp với nhu cầu thực tế.
