Quạt Hướng Trục Gián Tiếp

Quạt hướng trục gián tiếp là thiết bị thông gió công nghiệp sử dụng hệ thống dây curoa và puly để truyền chuyển động từ động cơ đến cánh quạt, giúp linh hoạt trong việc bố trí động cơ và đáp ứng nhiều điều kiện vận hành.

Loại quạt này được ứng dụng phổ biến trong nhà xưởng, kho hàng và hệ thống hút khí nóng nhờ khả năng tạo lưu lượng gió lớn và hỗ trợ lưu thông không khí hiệu quả. Trong bài viết dưới đây, Nextfan sẽ giúp bạn tìm hiểu cấu tạo, nguyên lý hoạt động, ưu điểm, ứng dụng và bảng giá quạt hướng trục gián tiếp T30 mới nhất năm 2026.

Nhận biết quạt hướng trục gián tiếp

Quạt hướng trục gián tiếp là loại quạt công nghiệp sử dụng cơ cấu truyền động trung gian, thường là dây đai và puly, để truyền chuyển động từ động cơ đến trục cánh quạt. Khi hoạt động, luồng không khí di chuyển chủ yếu theo phương song song với trục quay của cánh quạt.

Để nhận biết quạt hướng trục gián tiếp, người dùng có thể dựa vào những đặc điểm sau:

• Cơ cấu truyền động: Động cơ không nối trực tiếp với trục cánh quạt mà truyền lực thông qua hệ thống dây đai và puly.
• Vị trí động cơ: Động cơ thường được lắp lệch khỏi trục cánh quạt. Một số thiết kế bố trí động cơ bên ngoài đường đi chính của luồng không khí.
• Cấu tạo cánh quạt: Cánh quạt được gắn trên trục riêng, có ổ đỡ và nhận chuyển động quay từ hệ thống truyền động.
• Hướng lưu thông không khí: Không khí được hút vào và đẩy ra theo phương dọc trục, phù hợp với nhu cầu thông gió và lưu chuyển không khí trong nhà xưởng.
• Khả năng bảo trì: Hệ thống truyền động cần được kiểm tra định kỳ về độ căng dây đai, độ đồng tâm của puly, tình trạng ổ đỡ và mức độ mài mòn.

Điểm khác biệt dễ nhận thấy nhất giữa quạt hướng trục trực tiếp và gián tiếp nằm ở cơ cấu truyền động. Quạt trực tiếp có cánh gắn với trục động cơ, trong khi quạt gián tiếp sử dụng bộ phận trung gian để truyền chuyển động đến cánh.

Nhờ khả năng bố trí động cơ ngoài dòng khí chính ở một số cấu hình, quạt hướng trục gián tiếp được sử dụng trong các hệ thống thông gió nhà xưởng, hút khí thải và lưu thông không khí công nghiệp. Tuy nhiên, đối với môi trường có nhiệt độ cao, khí ăn mòn hoặc nguy cơ cháy nổ, cần lựa chọn model có thông số kỹ thuật và chứng nhận phù hợp thay vì chỉ dựa vào kiểu truyền động gián tiếp.

So sánh quạt hướng trục truyền động trực tiếp và gián tiếp

Quạt hướng trục truyền động trực tiếp và gián tiếp đều được sử dụng trong hệ thống thông gió, hút khí và làm mát nhà xưởng. Tuy nhiên, hai loại quạt có sự khác biệt về cơ cấu truyền động, vị trí lắp đặt động cơ, khả năng bảo dưỡng và phạm vi ứng dụng. Hiểu rõ những đặc điểm này sẽ giúp doanh nghiệp lựa chọn thiết bị phù hợp với điều kiện vận hành thực tế.

Dưới đây là bảng so sánh chi tiết giữa hai loại quạt:

Tiêu chí	Quạt hướng trục trực tiếp	Quạt hướng trục gián tiếp
Nguyên lý truyền động	Cánh quạt được gắn trực tiếp vào trục động cơ.	Động cơ truyền chuyển động đến cánh quạt thông qua dây đai và puly.
Vị trí động cơ	Thường nằm trong luồng không khí.	Có thể bố trí động cơ bên ngoài luồng không khí.
Kết cấu	Thiết kế đơn giản, nhỏ gọn, ít bộ phận truyền động.	Kết cấu phức tạp hơn do có thêm dây đai, puly và bộ phận đỡ trục.
Hiệu suất truyền động	Ít tổn thất cơ học do không sử dụng dây đai.	Có tổn thất năng lượng qua bộ truyền đai.
Điều chỉnh tốc độ	Phụ thuộc vào động cơ và phương pháp điều khiển.	Có thể thay đổi tỷ số truyền bằng cách điều chỉnh kích thước puly.
Bảo trì, bảo dưỡng	Tương đối đơn giản, chủ yếu kiểm tra động cơ, cánh quạt và ổ đỡ.	Cần kiểm tra thêm độ căng dây đai, độ đồng tâm puly và tình trạng bộ truyền động.
Chi phí đầu tư	Thường thấp hơn ở các cấu hình tương đương.	Có thể cao hơn do bổ sung hệ thống truyền động.
Ứng dụng phù hợp	Thông gió nhà xưởng, kho hàng, cấp và hút khí thông thường.	Hệ thống hút khí nóng, thông gió công nghiệp hoặc môi trường cần bố trí động cơ ngoài dòng khí.

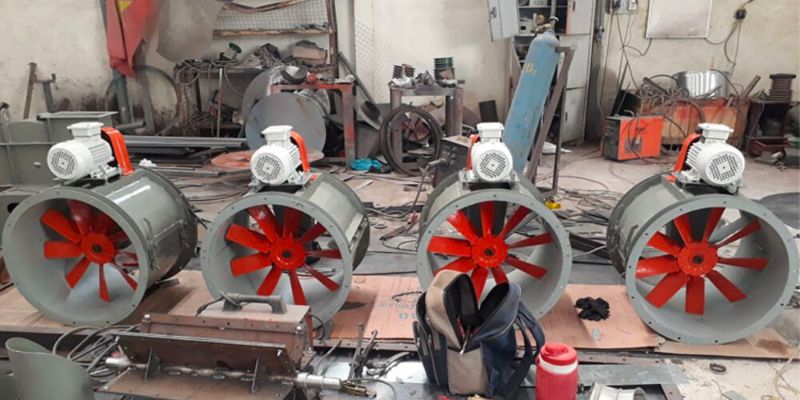

Cấu tạo quạt hướng trục gián tiếp

Một bộ quạt hướng trục truyền động gián tiếp thường gồm các bộ phận chính:

• Vỏ quạt: Có kết cấu dạng trụ tròn, tạo đường dẫn cho dòng khí đi qua. Vật liệu chế tạo có thể là thép hoặc inox tùy yêu cầu sử dụng.
• Cánh quạt: Tạo chuyển động cho dòng không khí, được thiết kế phù hợp với yêu cầu lưu lượng và áp suất.
• Động cơ điện: Cung cấp công suất cho hệ thống, được bố trí bên ngoài dòng khí.
• Dây curoa và puly: Truyền mô-men quay từ motor đến trục cánh quạt.
• Trục và gối đỡ: Định vị, nâng đỡ và giúp cánh quạt quay ổn định.

Nguyên lý hoạt động

Khi motor hoạt động, puly trên trục động cơ quay và truyền chuyển động đến puly trên trục quạt thông qua dây curoa. Trục quạt làm cánh quạt quay, tạo chênh lệch áp suất để không khí di chuyển qua thân quạt.

Tốc độ quay của cánh quạt phụ thuộc vào tốc độ động cơ và tỷ số truyền giữa các puly. Việc thay đổi cấu hình truyền động cần được tính toán để tránh quá tải động cơ hoặc làm quạt vận hành ngoài giới hạn cho phép.

Những ưu điểm của quạt hướng trục gián tiếp

Quạt hướng trục gián tiếp được thiết kế với động cơ đặt ngoài luồng khí và hệ thống truyền động bằng dây curoa, giúp hạn chế tác động của nhiệt độ, bụi bẩn đến motor. Nhờ cấu tạo này, quạt sở hữu nhiều ưu điểm nổi bật, đáp ứng tốt nhu cầu thông gió trong môi trường công nghiệp.

• Độ bền cao, chịu nhiệt tốt: Động cơ được bố trí tách biệt khỏi luồng khí, giúp giảm ảnh hưởng của hơi nóng và bụi bẩn, tăng độ bền và tuổi thọ thiết bị.
• Thông gió hiệu quả: Quạt có khả năng tạo lưu lượng gió lớn, hỗ trợ lưu thông không khí, hút khí nóng và cải thiện môi trường làm việc trong nhà xưởng.
• Tiết kiệm chi phí vận hành: Khi được lựa chọn đúng công suất và bảo dưỡng định kỳ, quạt có thể duy trì hiệu suất hoạt động ổn định, hạn chế hao phí điện năng.
• Dễ dàng bảo trì, sửa chữa: Thiết kế động cơ bên ngoài luồng khí giúp việc kiểm tra, bảo dưỡng motor và thay thế dây curoa thuận tiện hơn.
• Đa dạng kích thước, công suất: Quạt có nhiều model với lưu lượng gió và cột áp khác nhau, phù hợp với nhà xưởng, nhà máy sản xuất, kho hàng và hệ thống thông gió công nghiệp.

Ứng dụng của quạt hướng trục gián tiếp trong nhà xưởng

Quạt hướng trục gián tiếp được sử dụng rộng rãi trong các hệ thống thông gió công nghiệp, đặc biệt tại những khu vực có nhiệt độ cao, nhiều bụi bẩn hoặc độ ẩm lớn.

Nhờ cơ chế truyền động bằng dây curoa và động cơ đặt ngoài luồng khí, quạt giúp hạn chế tác động trực tiếp của môi trường lên motor, đáp ứng nhiều nhu cầu sử dụng như:

• Thông gió, làm mát nhà xưởng: Hút khí nóng, hơi ẩm và không khí tù đọng ra ngoài, hỗ trợ lưu thông không khí, cải thiện môi trường làm việc tại nhà máy, xưởng sản xuất và kho hàng.
• Hút khói, bụi trong sản xuất: Hỗ trợ thu gom, vận chuyển không khí chứa khói và bụi phát sinh trong quá trình gia công, hàn cắt hoặc sản xuất công nghiệp khi được lắp đặt trong hệ thống phù hợp.
• Hỗ trợ xử lý khí thải: Dẫn khí thải từ khu vực sản xuất đến hệ thống lọc bụi, khử mùi hoặc xử lý khí thải trước khi thải ra môi trường.
• Thông gió tầng hầm, khu vực kín: Hỗ trợ hút khí nóng, không khí tù đọng và bổ sung không khí tươi cho tầng hầm, nhà kho, khu vực kỹ thuật và các không gian hạn chế lưu thông không khí.

Lưu ý: Với môi trường chứa hóa chất ăn mòn, khí dễ cháy nổ hoặc yêu cầu hút khói khi cháy, cần lựa chọn quạt có vật liệu, động cơ và chứng nhận kỹ thuật phù hợp. Không phải mọi model quạt hướng trục gián tiếp đều đáp ứng các điều kiện này.

Bảng giá quạt hướng trục gián tiếp T30 mới nhất 2026

Quạt hướng trục gián tiếp T30 được Nextfan giới thiệu với nhiều kích thước, công suất và mức lưu lượng khác nhau.

Mỗi model phù hợp với một yêu cầu vận hành nhất định, vì vậy người mua cần xem xét cả lưu lượng gió, cột áp và điều kiện làm việc thay vì chỉ so sánh giá bán.

Model	Công suất	Lưu lượng gió	Cột áp	Giá tham khảo
T30-5C	1,1 kW	8.460 m³/h	128 Pa	7.844.000đ
T30-6C	1,5 kW	11.590 m³/h	125 Pa	9.600.000đ
T30-7C	3 kW	19.000 m³/h	300 Pa	12.450.000đ
T30-8C	4 kW	24.500 m³/h	320 Pa	19.200.000đ
T30-9C	5,5 kW	33.580 m³/h	350 Pa	26.850.000đ
T30-10C	7,5 kW	42.500 m³/h	350 Pa	34.800.000đ
T30-11.2C	11 kW	44.773 m³/h	400 Pa	51.600.000đ

Lưu ý: Đây là mức giá và thông số tham khảo đang công bố trên website Nextfan, không phải báo giá hợp đồng. Cần đối chiếu tài liệu kỹ thuật của từng model để xác nhận khả năng đạt đồng thời lưu lượng và cột áp tại điểm làm việc.

Giá quạt có thể thay đổi theo vật liệu chế tạo, cấu hình động cơ, số lượng đặt hàng và những yêu cầu kỹ thuật riêng của công trình.

Liên hệ Nextfan: 0913.834.085 để nhận tư vấn và báo giá theo nhu cầu thực tế.

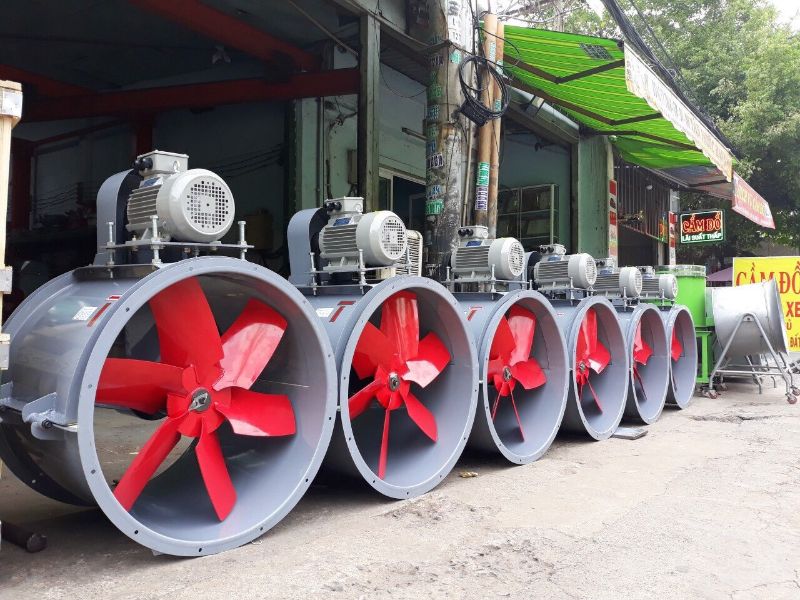

Mua quạt hướng trục gián tiếp T30 tại Nextfan

Nextfan là đơn vị cung cấp quạt hướng trục gián tiếp với đa dạng mẫu mã, công suất và kích thước, đáp ứng nhu cầu thông gió, hút khí nóng và xử lý khí thải tại nhà xưởng, nhà máy, khu công nghiệp. Khách hàng khi mua quạt hướng trục gián tiếp tại Nextfan sẽ được hỗ trợ:

• Tư vấn kỹ thuật chuyên sâu: Hỗ trợ lựa chọn model phù hợp với lưu lượng gió, cột áp và điều kiện vận hành thực tế.
• Sản phẩm đa dạng: Cung cấp 7 model quạt hướng trục gián tiếp T30, đáp ứng nhiều quy mô công trình.
• Giá bán minh bạch: Báo giá rõ ràng theo từng model, giúp khách hàng dễ dàng cân đối ngân sách.
• Hỗ trợ kỹ thuật: Tư vấn lắp đặt, vận hành và bảo dưỡng để duy trì hiệu suất hoạt động của quạt.
• Giao hàng toàn quốc: Hỗ trợ vận chuyển sản phẩm đến công trình theo nhu cầu của khách hàng.

Liên hệ Nextfan để được tư vấn, nhận báo giá quạt hướng trục gián tiếp và lựa chọn giải pháp thông gió phù hợp, tiết kiệm chi phí cho công trình.

Quạt hướng trục gián tiếp là giải pháp thông gió công nghiệp phù hợp với nhà xưởng, kho hàng và các hệ thống cần bố trí động cơ ngoài luồng khí. Để lựa chọn thiết bị hiệu quả, người dùng cần cân nhắc công suất, lưu lượng gió, cột áp và điều kiện vận hành thực tế.

Nếu có nhu cầu mua quạt hướng trục gián tiếp T30, hãy liên hệ Nextfan qua hotline 0913.834.085 để được tư vấn kỹ thuật, lựa chọn model phù hợp và nhận báo giá mới nhất.
