Quạt ly tâm trực tiếp là gì? Ứng dụng quạt trong đời sống

10/13/2026 Công Nghị NextFan 54 lượt xem

Trong các hệ thống thông gió và xử lý môi trường hiện đại, quạt ly tâm trực tiếp đang trở thành lựa chọn hàng đầu nhờ hiệu năng hoạt động vượt trội và thiết kế tối ưu. Điểm khác biệt cốt lõi của thiết bị này là động cơ được gắn liền trực tiếp với cánh quạt, giúp truyền động nhanh chóng, giảm tiêu hao năng lượng và tạo ra lực hút vô cùng mạnh mẽ. Dòng quạt này đặc biệt phát huy hiệu quả cao trong các môi trường nhà xưởng cần hút bụi mịn, xử lý khí thải hoặc cấp khí tươi với áp suất lớn. Cùng khám phá chi tiết về cấu tạo, ưu điểm nổi bật và cách lựa chọn quạt ly tâm trực tiếp phù hợp nhất cho dự án của bạn qua bài viết dưới đây.

Nội Dung Chính

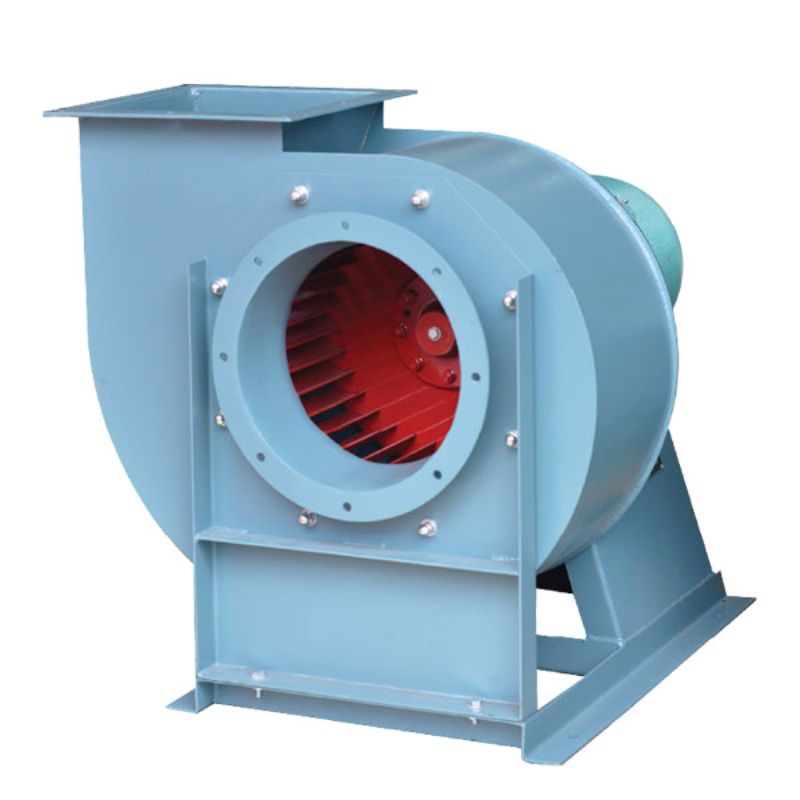

Quạt ly tâm trực tiếp là gì?

Quạt ly tâm trực tiếp là dòng quạt ly tâm sử dụng động cơ truyền chuyển động trực tiếp đến guồng cánh, không qua bộ truyền dây curoa. Kết cấu này giúp cụm quạt gọn, giảm các chi tiết truyền động cần căn chỉnh và phù hợp với nhiều hệ thống hút bụi, thông gió hoặc dẫn khí qua đường ống.

Điểm cần phân biệt là thuật ngữ “trực tiếp” mô tả phương thức truyền động, không quyết định một mình quạt có lưu lượng hoặc cột áp cao hay thấp. Khả năng làm việc còn phụ thuộc vào kích thước guồng, hình dạng cánh, tốc độ quay và thiết kế khí động học của từng model.

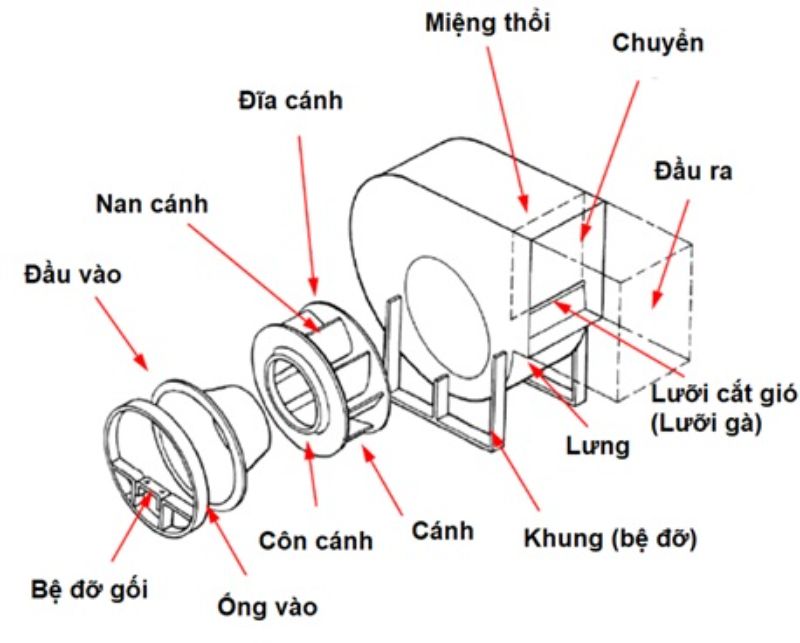

Cấu tạo của quạt ly tâm trực tiếp

Quạt ly tâm trực tiếp có ba cụm chính liên quan trực tiếp đến quá trình tạo và dẫn dòng khí:

Guồng cánh: nhận chuyển động từ motor và truyền năng lượng cho dòng khí. Đường kính guồng, chiều rộng, dạng cánh và tốc độ quay ảnh hưởng trực tiếp đến lưu lượng, cột áp và công suất yêu cầu.
Vỏ quạt: bao quanh guồng cánh, thu dòng khí sau khi rời cánh và dẫn về cửa đẩy. Hình dạng vỏ và tiết diện cửa hút, cửa đẩy ảnh hưởng đến đặc tính khí động của quạt.
Động cơ: tạo công cơ học để quay guồng cánh. Motor phải đủ công suất tại điểm làm việc nhưng motor lớn hơn không tự làm tăng cột áp nếu guồng cánh không được thiết kế cho yêu cầu đó.

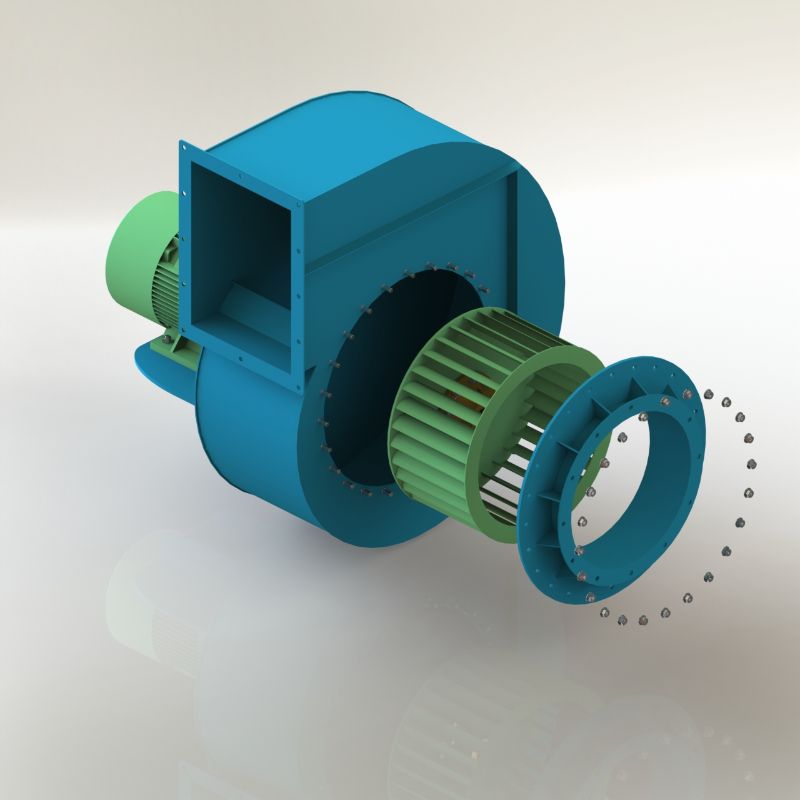

Nguyên lý hoạt động

Khi motor quay, guồng cánh hút không khí vào theo khu vực cửa hút gần trục quay. Cánh quạt truyền năng lượng cho dòng khí và đẩy khí ra phía ngoài guồng. Vỏ quạt tiếp nhận dòng khí này, chuyển đổi một phần động năng thành áp suất và dẫn khí về cửa đẩy.

Kết quả làm việc của quạt được thể hiện bằng quan hệ giữa lưu lượng Q và cột áp P. Vì vậy, đánh giá một model bằng công suất motor hoặc tốc độ quay riêng lẻ là chưa đủ; phải đặt các thông số này trong cùng điểm làm việc của hệ thống.

Các loại quạt ly tâm trực tiếp phổ biến hiện nay

Dựa vào khả năng tạo áp suất, quạt ly tâm trực tiếp thường được phân thành ba nhóm chính: thấp áp, trung áp và cao áp. Mỗi loại có đặc điểm kỹ thuật và phạm vi sử dụng riêng.

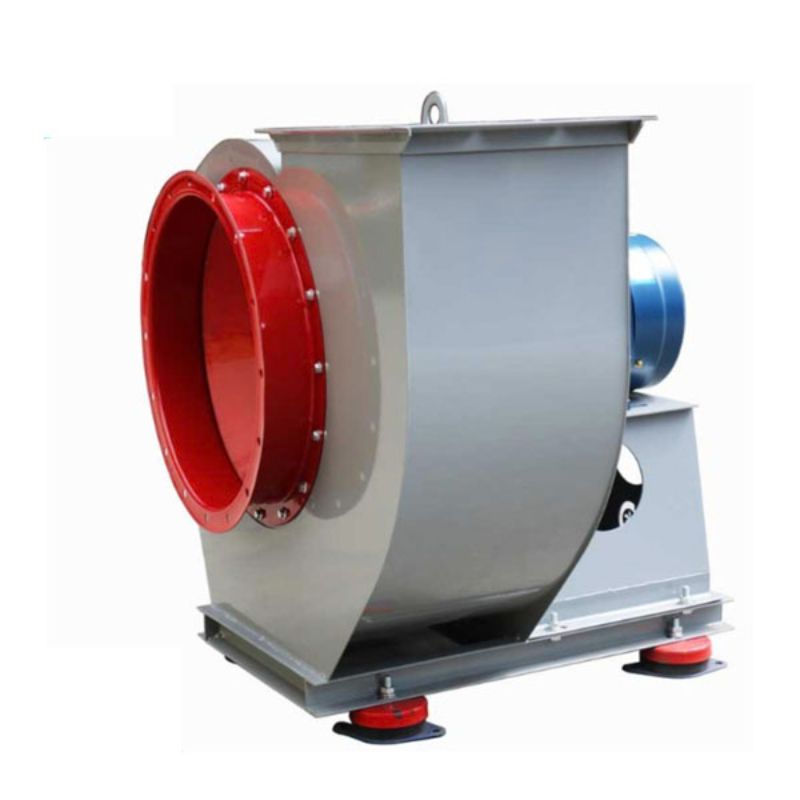

Phân loại quạt ly tâm trực tiếp theo cột áp phổ biến hiện nay

Quạt ly tâm trực tiếp thấp áp

Quạt có cột áp thấp, thông thường dưới 1.000 Pa. Thiết bị tạo ra lưu lượng gió lớn, vận hành tương đối êm và phù hợp với những hệ thống không có đường ống quá dài hoặc trở lực lớn.

Quạt ly tâm trực tiếp thấp áp thường được sử dụng để thông gió tầng hầm, cấp khí tươi cho tòa nhà, hút mùi trong bếp công nghiệp, làm mát xưởng may và lưu thông không khí trong nhà xưởng.

Quạt ly tâm trực tiếp trung áp

Cột áp của quạt thường nằm trong khoảng từ 1.000 đến 3.000 Pa. Cánh quạt được thiết kế chắc chắn, có khả năng hạn chế bám bụi và duy trì hiệu suất ổn định trong môi trường công nghiệp.

Quạt ly tâm trực tiếp trung áp phù hợp với hệ thống hút bụi gỗ, bụi giấy, thông gió nhà máy, hút khí thải sản xuất và các dây chuyền xử lý môi trường có mức trở lực trung bình.

Quạt ly tâm trực tiếp cao áp

Quạt có khả năng tạo cột áp lớn, từ vài nghìn đến hàng chục nghìn Pa tùy theo công suất và thiết kế. Luồng khí có lực đẩy mạnh, có thể di chuyển qua đường ống dài hoặc hệ thống có nhiều vị trí cản trở.

Quạt ly tâm trực tiếp cao áp được dùng để cấp khí cho lò đốt, lò sấy, thổi bễ lò rèn, hút khí trong các hệ thống công nghiệp nặng hoặc vận chuyển vật liệu rời như vỏ trấu, mùn cưa và hạt nhựa qua đường ống.

Bảng thông số và giá quạt ly tâm trực tiếp

NextFan hiện có hai nhóm sản phẩm chính trong danh mục: dòng C6-46A hướng đến hệ thống hút bụi và dòng TZY dùng cho thông gió nối ống. Bảng dưới đây giúp đối chiếu nhanh công suất, tốc độ, cột áp và giá trước khi đi vào bước tính toán theo hệ thống.

Model	Nhóm sử dụng	Công suất	Tốc độ	Thông số làm việc chính	Giá
C6-46A – 3A	Hút bụi công nghiệp	3 kW	2.900 vòng/phút	Lưu lượng 1.183–2.891 m³/h; cột áp 1.205–1.452 Pa	7.450.000đ
C6-46A – 4A	Hút bụi công nghiệp	2,2 kW	1.420 vòng/phút	Lưu lượng 1.404–3.420 m³/h; cột áp 568–676 Pa	8.748.000đ

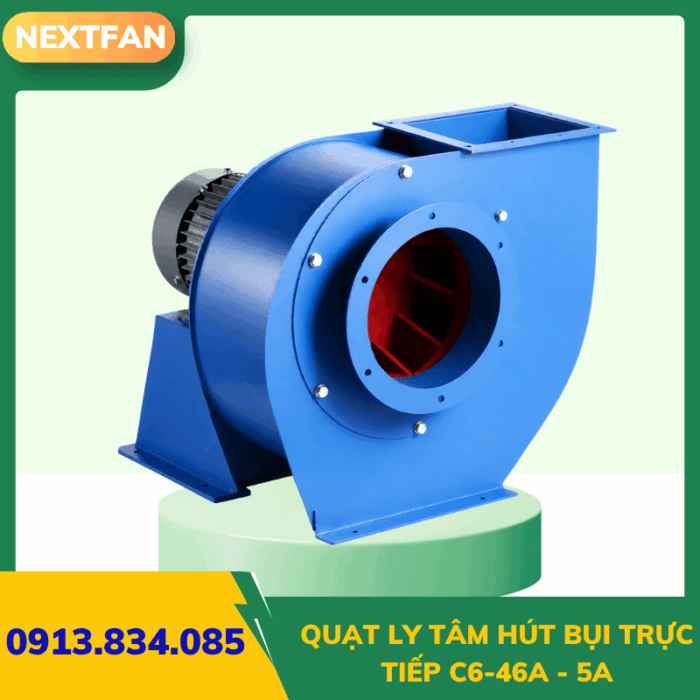

C6-46A – 5A	Hút bụi công nghiệp	5,5 kW	1.450 vòng/phút	Lưu lượng 2.733–6.660 m³/h; cột áp 931–1.117 Pa	16.141.000đ
C6-46A – 6A	Hút bụi công nghiệp	3–7,5 kW	960–1.450 vòng/phút	Lưu lượng khoảng 3.130–11.552 m³/h theo cấu hình	17.682.000–21.198.000đ
TZY-6337	Thông gió nối ống	370 W	2.800 vòng/phút	Cột áp 1.400 Pa	1.090.000đ
TZY-7655	Thông gió nối ống	550 W	2.800 vòng/phút	Cột áp 1.700 Pa	1.190.000đ
TZY-7675	Thông gió nối ống	750 W	2.800 vòng/phút	Cột áp 1.900 Pa	1.590.000đ
TZY-96110	Thông gió nối ống	1.100 W	2.800 vòng/phút	Cột áp 2.300 Pa	1.890.000đ

Không nên chọn model chỉ vì có công suất lớn hơn. Model phù hợp phải đáp ứng lưu lượng và cột áp tại điểm làm việc của hệ thống. Với cùng một dòng quạt, thay đổi tốc độ, kích thước guồng hoặc cấu hình motor sẽ làm thay đổi đáng kể khả năng làm việc.

Cách chọn quạt ly tâm trực tiếp theo nhu cầu thực tế

Quạt ly tâm trực tiếp không nên được chọn chỉ dựa trên công suất motor. Trình tự lựa chọn đúng nên đi từ nhu cầu sử dụng → lưu lượng Q → tổn thất hệ thống → cột áp P → điểm làm việc → motor → vật liệu. Cách chọn này giúp hạn chế tình trạng quạt hút yếu, dư công suất hoặc tiêu tốn điện nhưng không đạt hiệu quả mong muốn.

Xác định lưu lượng gió Q

Lưu lượng Q, thường tính bằng m³/h, cho biết lượng không khí quạt phải vận chuyển trong một đơn vị thời gian. Với hệ thống thông gió, lưu lượng thường được xác định từ thể tích không gian và số lần trao đổi không khí yêu cầu. Với hệ thống hút bụi hoặc hút mùi, cần xác định lưu lượng tại từng điểm hút dựa trên kích thước chụp hút và vận tốc hút cần thiết. Không nên chọn lưu lượng chỉ theo diện tích nhà xưởng. Hai nhà xưởng có cùng diện tích nhưng khác số điểm hút, mật độ bụi hoặc cấu hình đường ống sẽ cần lưu lượng hoàn toàn khác nhau.

Tính cột áp theo tổn thất của hệ thống

Sau khi xác định lưu lượng, cần tính cột áp P để quạt thắng được tổng trở lực trên đường đi của dòng khí. Trở lực phát sinh tại đường ống, co cút, van, chụp hút, cyclone, bộ lọc và các thiết bị xử lý khác. Đường ống càng dài, càng nhiều co gấp hoặc thiết bị lọc thì tổn thất áp suất càng lớn. Vì vậy, một quạt có lưu lượng danh định cao nhưng không đủ cột áp vẫn có thể hút rất yếu tại điểm cuối hệ thống.

Chọn quạt theo điểm làm việc, không chỉ theo công suất motor

Công suất motor không phải thông số quyết định trực tiếp quạt hút mạnh hay yếu. Hai quạt cùng sử dụng motor 5,5 kW vẫn có thể tạo ra lưu lượng và cột áp khác nhau do đường kính guồng, dạng cánh, tốc độ quay và thiết kế khí động học khác nhau. Model phù hợp là model có đường đặc tính đáp ứng được đồng thời lưu lượng Q và cột áp P mà hệ thống yêu cầu. Đây chính là điểm làm việc thực tế của quạt. Chọn đúng điểm làm việc giúp quạt đạt hiệu suất tốt hơn, hạn chế quá tải motor và tránh tiêu hao điện không cần thiết.

Chọn motor và vật liệu theo điều kiện vận hành

Sau khi xác định Q và P, cần lựa chọn motor đủ công suất tại điểm làm việc và phù hợp với nguồn điện sử dụng. Không nên tăng công suất motor để bù cho một model quạt có đặc tính không phù hợp, vì motor lớn hơn không tự làm tăng cột áp nếu thiết kế guồng cánh không đáp ứng. Vật liệu quạt cũng phải phù hợp với môi chất. Thép sơn phù hợp với không khí và môi trường công nghiệp thông thường inox phù hợp hơn khi có độ ẩm hoặc tác nhân ăn mòn. Với khí nóng, hơi hóa chất hoặc bụi có tính mài mòn, cần ưu tiên cấu hình quạt được thiết kế riêng cho điều kiện đó.

Nên chọn quạt ly tâm trực tiếp hay gián tiếp?

Quạt ly tâm trực tiếp phù hợp khi cần thiết bị gọn, ít chi tiết truyền động và điều kiện dòng khí không gây bất lợi cho motor. Quạt gián tiếp có lợi thế khi cần tách motor khỏi dòng khí hoặc thay đổi tốc độ thông qua bộ truyền pulley và dây curoa. Có thể lựa chọn nhanh theo các điều kiện sau:

Điều kiện vận hành	Quạt trực tiếp	Quạt gián tiếp	Khuyến nghị
Không khí sạch, nhiệt độ làm việc thông thường	Phù hợp	Phù hợp	Ưu tiên trực tiếp nếu muốn máy gọn và ít bảo trì
Không gian lắp đặt hạn chế	Ưu thế	Cần thêm không gian cho pulley và dây curoa	Chọn trực tiếp
Muốn giảm bảo trì dây curoa	Không sử dụng dây curoa	Phải kiểm tra và căng chỉnh định kỳ	Chọn trực tiếp
Khí có nhiệt độ cao	Motor dễ chịu ảnh hưởng nếu nằm gần dòng khí	Dễ bố trí motor tách khỏi dòng khí	Ưu tiên gián tiếp hoặc cấu hình chuyên dụng
Hơi hóa chất hoặc môi trường ăn mòn	Không nên dùng motor tiêu chuẩn trong dòng khí	Dễ tách motor khỏi khu vực ăn mòn	Ưu tiên gián tiếp và vật liệu chống ăn mòn
Cần thay đổi tốc độ bằng pulley	Không áp dụng	Thực hiện được	Chọn gián tiếp
Muốn kết cấu đơn giản, ít chi tiết truyền động	Ưu thế	Có thêm pulley, dây curoa và bộ truyền	Chọn trực tiếp

Nếu hệ thống vận chuyển không khí sạch, nhiệt độ vận hành phù hợp với motor, không gian lắp đặt hạn chế và không cần thay đổi tỷ số truyền cơ khí, quạt ly tâm trực tiếp là lựa chọn ưu tiên. Ngược lại, với khí nóng, môi trường ăn mòn hoặc yêu cầu tách motor khỏi dòng khí, quạt gián tiếp hoặc cấu hình chuyên dụng phù hợp hơn.

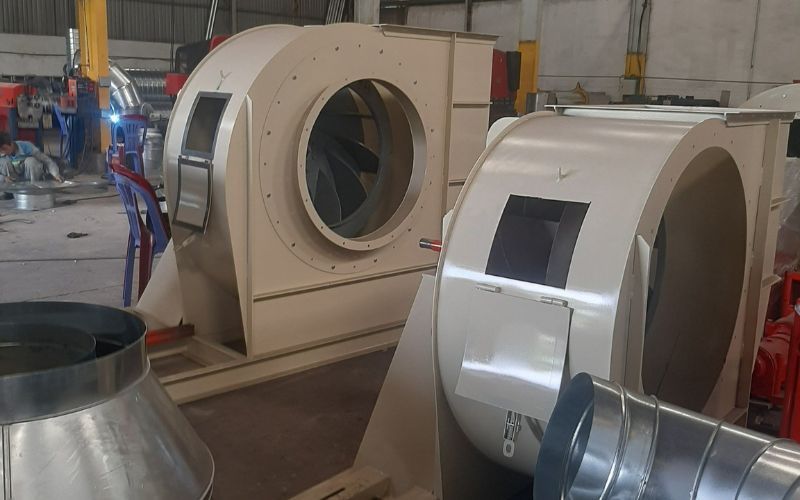

Ứng dụng của quạt ly tâm trực tiếp trong đời sống

Nhờ khả năng tạo lực hút và lực đẩy mạnh, quạt ly tâm trực tiếp được sử dụng rộng rãi trong nhiều hệ thống công nghiệp.

Hệ thống đường ống dài và phức tạp

Quạt phù hợp với các hệ thống hút khí thải, hút mùi hoặc hút bụi có đường ống dài, nhiều đoạn cong. Cột áp cao giúp luồng khí di chuyển ổn định và được đẩy đi xa hơn.

Hút bụi mịn và mùn cưa

Thiết bị thường được lắp trong hệ thống hút bụi gỗ, bụi giấy, mùn cưa và các loại bụi nhỏ phát sinh tại vị trí cố định. Bụi được thu qua chụp hút và dẫn theo đường ống đến khu vực xử lý, hạn chế phát tán ra nhà xưởng.

Hút mạt sắt và bụi kim loại

Trong các xưởng cơ khí, quạt được dùng để thu gom bụi kim loại và mạt sắt phát sinh khi hàn, cắt, mài hoặc đánh bóng. Việc xử lý bụi kịp thời giúp cải thiện môi trường làm việc và giảm nguy cơ ảnh hưởng đến sức khỏe người lao động.

Tăng áp cầu thang phòng cháy chữa cháy

Quạt ly tâm có thể cấp khí và tạo áp suất dương cho cầu thang thoát hiểm. Khi xảy ra cháy, áp suất bên trong giúp hạn chế khói và khí độc xâm nhập, duy trì lối thoát nạn an toàn cho người trong công trình.

Thông gió và làm mát

Quạt còn được sử dụng để hút khí nóng, cấp khí tươi và lưu thông không khí tại nhà máy, tầng hầm, trung tâm thương mại hoặc khu công nghiệp. Hệ thống giúp giảm tình trạng nóng bí, cải thiện chất lượng không khí và nâng cao điều kiện làm việc.

Mua quạt ly tâm trực tiếp ở đâu uy tín hiện nay?

Nếu bạn đang tìm địa chỉ mua quạt ly tâm trực tiếp uy tín, Nextfan là đơn vị đáng tin cậy. Nextfan chuyên cung cấp các dòng quạt ly tâm trực tiếp phục vụ thông gió, hút bụi, hút khí thải, cấp khí tươi và xử lý môi trường trong nhà xưởng. Sản phẩm được thiết kế với nhiều mức công suất, lưu lượng và cột áp khác nhau, đáp ứng nhu cầu từ hệ thống thấp áp, trung áp đến cao áp.

Trước khi báo giá, đội ngũ kỹ thuật của Nextfan sẽ tư vấn dựa trên diện tích sử dụng, chiều dài đường ống, mức trở lực, loại khí cần hút và điều kiện vận hành thực tế. Nhờ đó, khách hàng có thể chọn đúng model, hạn chế tình trạng quạt thiếu áp, dư công suất hoặc tiêu tốn điện năng.

Bên cạnh chất lượng sản phẩm, NextFan còn chú trọng chính sách bảo hành, hỗ trợ lắp đặt và hướng dẫn vận hành an toàn. Với nguồn hàng đa dạng, giá bán cạnh tranh và khả năng tư vấn kỹ thuật rõ ràng, Nextfan là lựa chọn phù hợp cho doanh nghiệp cần đầu tư quạt ly tâm trực tiếp bền bỉ, hiệu quả và ổn định lâu dài.
