Quạt ly tâm gián tiếp là gì? Cấu tạo & Nguyên lý hoạt động

10/13/2026 Công Nghị NextFan 69 lượt xem

Động cơ quạt thông gió nhà xưởng của bạn có thường xuyên bị suy giảm tuổi thọ, thậm chí chập cháy do phải hoạt động liên tục trong môi trường khí thải quá nóng, dày đặc bụi bẩn hay chứa hóa chất ăn mòn? Sự cố gián đoạn hệ thống thông gió không chỉ làm đình trệ dây chuyền sản xuất mà còn ngốn của bạn hàng chục triệu đồng cho mỗi lần sửa chữa, thay thế.

Để chấm dứt dứt điểm tình trạng này, quạt ly tâm gián tiếp chính là phương án nâng cấp đáng giá nhất. Trong phần dưới đây, chúng tôi sẽ bóc tách chi tiết cách hệ thống truyền động đặc biệt này tạo ra “bức tường thành” bảo vệ động cơ toàn diện, đồng thời giúp nhà xưởng của bạn cắt giảm tối đa chi phí vận hành dài hạn.

Nội Dung Chính

Quạt ly tâm gián tiếp là gì?

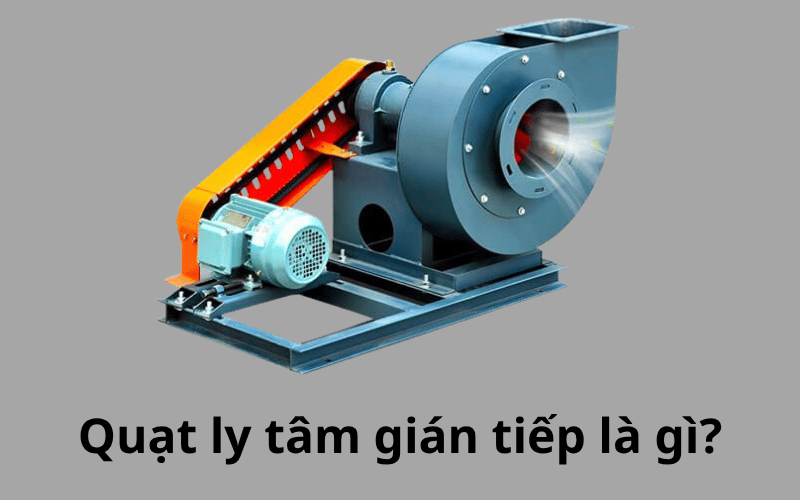

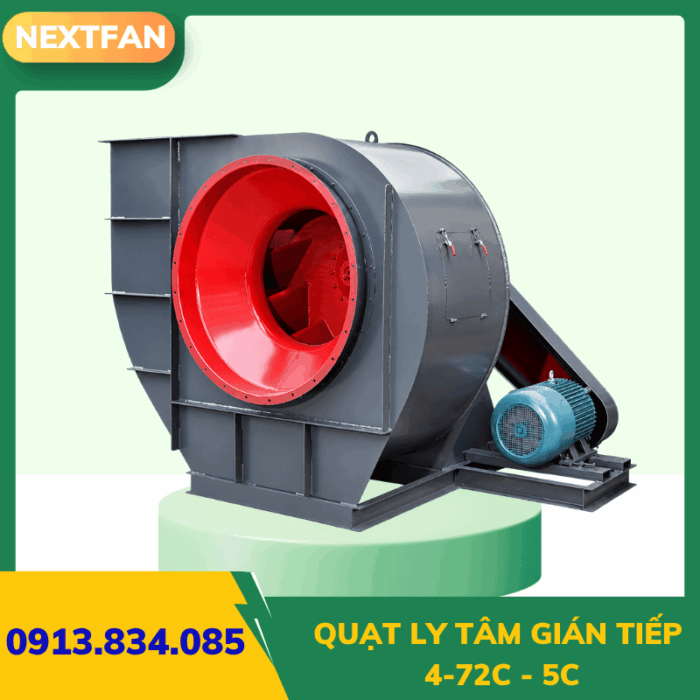

Quạt ly tâm gián tiếp là dòng quạt ly tâm có động cơ (motor) đặt tách rời vỏ quạt và liên kết với cánh quạt thông qua gối đỡ và dây curoa. Thiết kế tách rời này mang lại những đặc điểm kỹ thuật và ứng dụng rất riêng biệt so với dòng quạt ly tâm trực tiếp.

Đặc điểm nổi bật

Bảo vệ động cơ tối đa: Vì động cơ nằm hoàn toàn bên ngoài luồng gió, nó không bị ảnh hưởng bởi nhiệt độ cao, hóa chất ăn mòn, độ ẩm hay lượng bụi lớn có trong không khí đi qua buồng quạt.
Linh hoạt điều chỉnh tốc độ: Bằng cách thay đổi kích thước của puly (tỷ số truyền), bạn có thể dễ dàng tăng hoặc giảm tốc độ vòng quay của cánh quạt mà không bị phụ thuộc hoàn toàn vào tốc độ cố định của động cơ.
Tuổi thọ cao trong môi trường khắc nghiệt: Phù hợp hoạt động liên tục trong các điều kiện công nghiệp nặng, giảm thiểu nguy cơ cháy nổ motor do quá tải hoặc môi trường độc hại.
Chi phí bảo trì: Việc bảo trì đòi hỏi chú ý thêm phần thay thế dây curoa và tra dầu mỡ định kỳ cho gối đỡ, phức tạp hơn một chút so với quạt truyền động trực tiếp.

Cấu tạo của quạt ly tâm truyền động gián tiếp

Khác biệt hoàn toàn với các dòng quạt đồng trục, hệ thống truyền động gián tiếp là một tổ hợp cơ khí được tinh chỉnh chi tiết, nơi mỗi bộ phận đều đảm nhận một nhiệm vụ chuyên biệt để chống chọi với môi trường độc hại.

Động cơ (Motor) và cụm truyền động

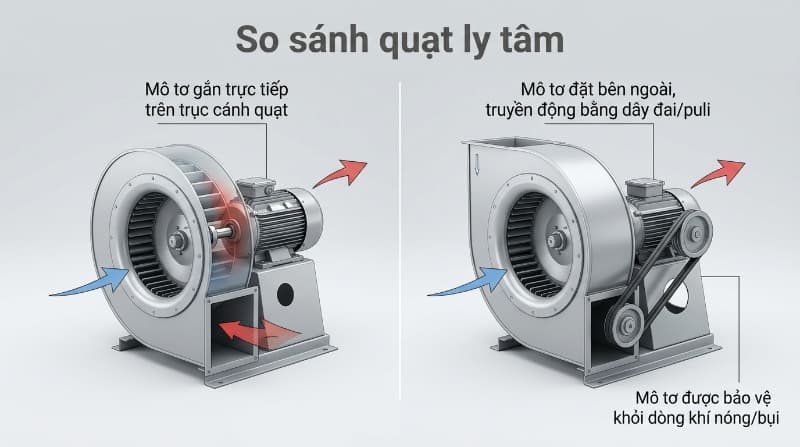

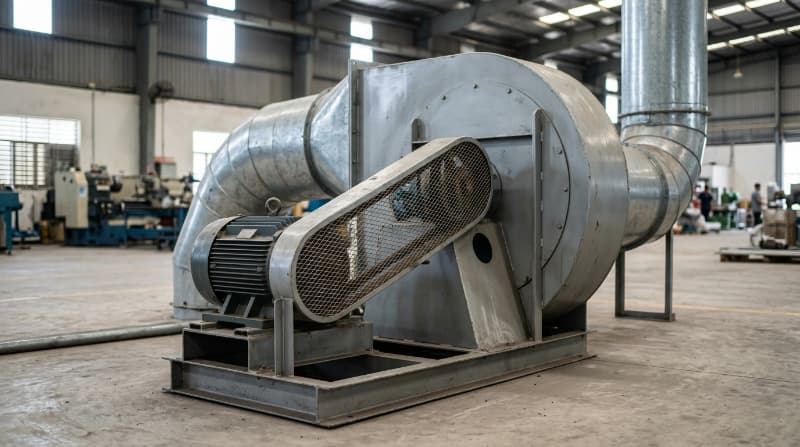

Như đã đề cập, điểm sáng giá nhất của thiết kế này là vị trí lắp đặt động cơ cách ly hoàn toàn khỏi đường đi của luồng gió. Thay vì “chịu trận” trực tiếp trước luồng khí nóng hay khói bụi ẩm ướt, motor được đặt an toàn trên một bệ đỡ riêng biệt nằm ngoài vỏ quạt.

Lúc này, cụm truyền động sẽ đóng vai trò cầu nối cơ học. Lực xoắn từ động cơ sẽ được truyền qua dây curoa để làm quay puly gắn trên trục quạt.

Hệ thống gối đỡ (Vòng bi) và làm mát

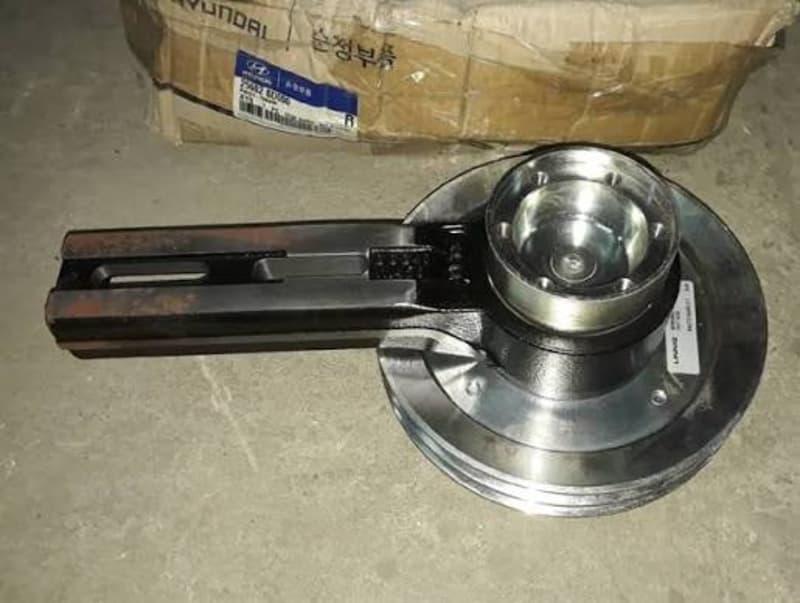

Khi cụm truyền động hoạt động liên tục ở cường độ cao, gối đỡ chính là bộ phận chịu tải trọng cơ học lớn nhất. Nó vừa phải nâng đỡ toàn bộ hệ thống trục và cánh quạt, vừa phải gánh chịu lực kéo căng rất mạnh từ dây curoa.

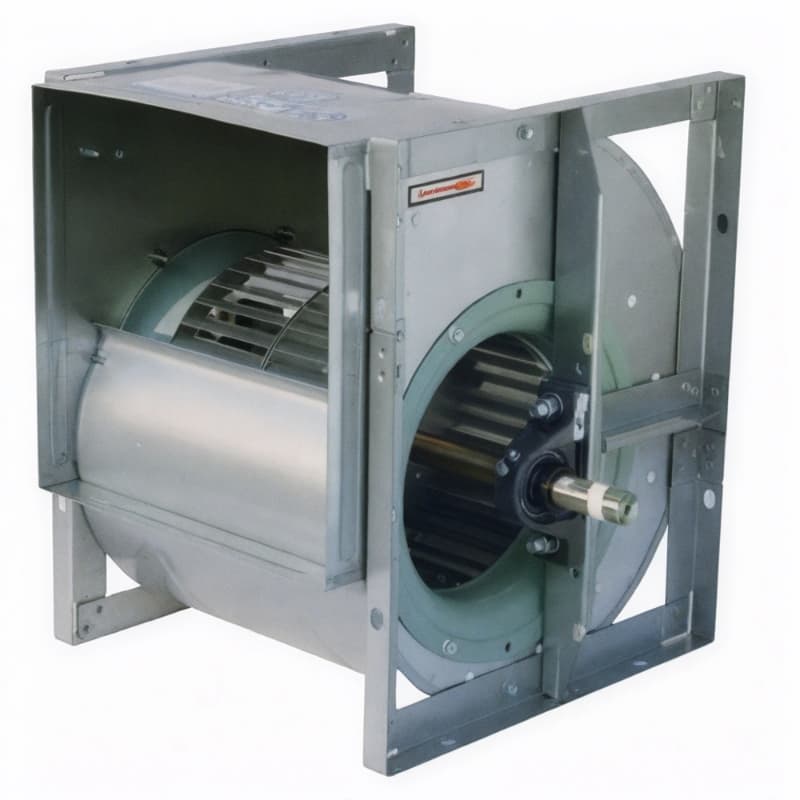

Đặc biệt, nếu nhà xưởng của bạn cần hút khí thải lò hơi hay khí sấy có nhiệt độ từ 200°C – 300°C, nhiệt lượng sẽ truyền dọc theo trục kim loại về phía gối đỡ. Để ngăn chặn tình trạng mỡ bôi trơn bị khô khiến vòng bi bó kẹt do quá nhiệt, hệ thống thường được trang bị các phương pháp làm mát gối đỡ chuyên dụng:

Làm mát bằng nước: Sử dụng cụm gối ngâm dầu có cấu tạo khoang rỗng, cho phép bơm luồng nước làm mát chạy tuần hoàn bên trong để hạ nhiệt liên tục, giữ cho bạc đạn luôn ở nhiệt độ an toàn.
Sử dụng mỡ chịu nhiệt độ cao: Dành cho các hệ thống có mức nhiệt trung bình, duy trì độ trơn tru và tản nhiệt cục bộ hiệu quả.

Vỏ quạt và cánh quạt

Đây là hai thành phần trực tiếp “vật lộn” với luồng khí chứa chất gây hại. Vì vậy, đặc tính kỹ thuật ở khu vực này quyết định phần lớn tuổi thọ của thiết bị.

Vật liệu chế tạo chống mài mòn: Với môi trường bụi công nghiệp thông thường, thép SS400 phủ sơn tĩnh điện là vật liệu tiêu chuẩn tối ưu chi phí. Tuy nhiên, nếu xưởng có chứa hóa chất, dung môi hay hơi axit, bắt buộc phải nâng cấp lên vật liệu Inox 304 hoặc Inox 316 để chống hiện tượng ăn mòn rỗ bề mặt.
Thiết kế cánh quạt : Tùy thuộc vào nhu cầu, quạt sẽ được trang bị cánh lồng sóc để tối đa hóa lưu lượng gió, hoặc cánh nghiêng sau để tạo cột áp lực hút cực mạnh và chống bám bụi bẩn lên rãnh cánh. Bánh công tác luôn được cân bằng động kỹ lưỡng trên máy điện tử để đảm bảo quạt vận hành êm ái, triệt tiêu độ rung lắc làm nát vòng bi.

Nhờ sự kết hợp chặt chẽ của những cấu kiện cơ khí bền bỉ này, quạt ly tâm gián tiếp không chỉ giải quyết triệt để bài toán về độ bền, mà còn mang lại hiệu suất vận hành vượt xa số tiền bạn đầu tư ban đầu.

Nguyên lý hoạt động của quạt ly tâm gián tiếp

Dù sở hữu kết cấu có phần đồ sộ hơn quạt đồng trục, quá trình tạo ra luồng gió mạnh mẽ của hệ thống này lại diễn ra theo một chu trình truyền lực cơ học nhịp nhàng. Cơ chế này được chia thành 4 giai đoạn chính:

Khởi tạo động năng: Khi hệ thống được cấp điện, khối động cơ (motor) bắt đầu hoạt động, làm quay trục motor với một tốc độ vòng tua (RPM) cố định.
Truyền tải lực qua dây curoa: Trục motor được gắn chặt với một puly chủ động. Lực quay từ puly này sẽ kéo căng và làm chuyển động liên tục dây curoa. Lúc này, dây curoa đóng vai trò như một dải băng truyền tải, tiếp tục kéo theo sự xoay vòng của puly bị động được gắn ở đầu trục cánh quạt.
Vận hành gối đỡ và trục: Lực xoắn từ puly bị động buộc toàn bộ trục lõi của quạt phải quay theo. Tại đây, hệ thống gối đỡ bắt đầu phát huy tác dụng nâng đỡ toàn bộ khối lượng của trục và cánh, giảm thiểu tối đa ma sát để duy trì chuyển động trơn tru, triệt tiêu sự rung lắc.
Tạo lực hút và đẩy khí: Khi cánh quạt bên trong vỏ xoay ở tốc độ cao, nó sinh ra lực ly tâm mạnh mẽ. Không khí bị hút thẳng vào từ miệng hút (hướng dọc trục), sau đó bị cánh quạt đẩy văng ra xung quanh thành vỏ và cuối cùng thoát ra ngoài qua miệng thổi (hướng vuông góc) với áp suất cực lớn.

Ưu điểm của quạt ly tâm gián tiếp trong công nghiệp

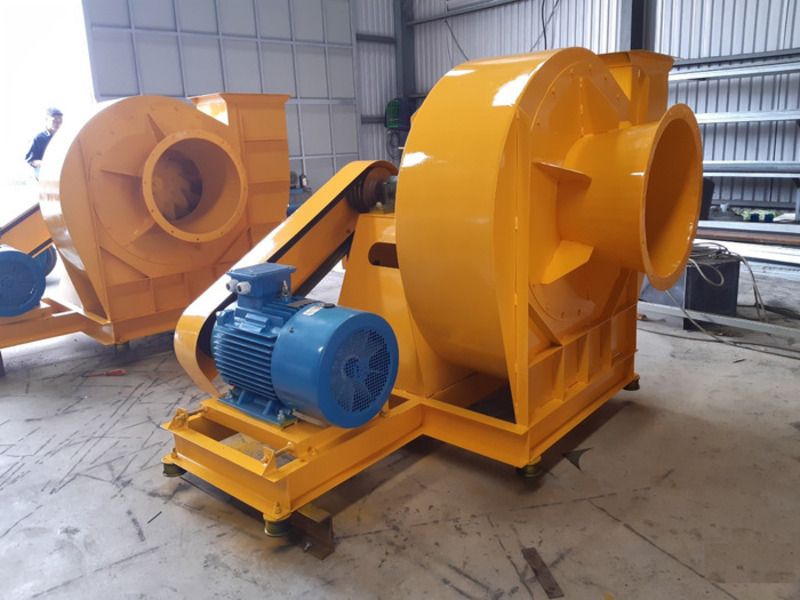

Dưới đây là những ưu điểm của quạt ly tâm gián tiếp trong công nghiệp khiến nó trở thành lựa chọn hàng đầu của các kỹ sư nhà máy.

Bảo vệ động cơ tuyệt đối khỏi môi trường khắc nghiệt

Đây là giá trị cốt lõi nhất của dòng quạt này. Nhờ thiết kế motor nằm hoàn toàn bên ngoài vỏ quạt, động cơ được “cách ly” khỏi đường đi của luồng khí độc hại.

Tránh sốc nhiệt: Motor không phải chịu đựng luồng khí thải lò hơi hay khí sấy có nhiệt độ lên tới 200°C – 300°C. Động cơ chỉ tiếp xúc với không khí mát mẻ bên ngoài môi trường, từ đó triệt tiêu rủi ro khô mỡ bò hay cháy cuộn dây đồng do quá nhiệt.
Chống ăn mòn và kẹt kẹt: Bụi công nghiệp dày đặc, khí gas hay hơi axit hóa chất sẽ đi thẳng qua cánh quạt và thoát ra ngoài mà không hề chạm tới motor.

Điều chỉnh lưu lượng và cột áp linh hoạt, tiết kiệm chi phí

Như đã phân tích ở nguyên lý hoạt động, tốc độ quay của cánh quạt gián tiếp không bị phụ thuộc cố định vào tốc độ quay của motor.

Thay vì phải chi hàng chục triệu đồng để mua hệ thống biến tần đắt đỏ nhằm điều chỉnh tốc độ gió như các dòng quạt khác, bạn có thể tăng/giảm lưu lượng và cột áp vô cùng dễ dàng. Kỹ thuật viên chỉ cần thay đổi tỷ số truyền thông qua việc thay thế kích thước puly. Một chiếc puly cơ khí có giá thành rẻ hơn biến tần rất nhiều, mang lại sự linh hoạt tối đa cho nhà xưởng khi cần thay đổi quy mô thông gió.

Tăng tuổi thọ thiết bị và dễ dàng bảo dưỡng

Sự tách biệt về mặt cơ khí không chỉ bảo vệ động cơ mà còn biến công tác bảo trì trở nên nhẹ nhàng hơn bao giờ hết:

Quy trình bảo dưỡng bên ngoài: Khi cần kiểm tra định kỳ, thay dây curoa hay bơm mỡ bò bôi trơn vào gối đỡ, nhân viên kỹ thuật có thể thao tác trực tiếp ngay từ bên ngoài.
Không cần tháo dỡ phức tạp: Bạn hoàn toàn không phải cắt bỏ hệ thống ống gió hay tháo tung toàn bộ lớp vỏ quạt nặng nề để tiếp cận động cơ như trước đây. Điều này giúp rút ngắn thời gian bảo trì từ trọn một ngày làm việc xuống chỉ còn khoảng 30 phút.

Các hạn chế cần lưu ý khi lắp đặt quạt gián tiếp

Mọi thiết bị cơ khí dù tối ưu đến đâu cũng không thể hoàn hảo tuyệt đối. Nếu bạn vội vàng chốt đơn đặt hàng mà chưa đo đạc lại diện tích nhà xưởng hoặc bỏ qua kế hoạch bảo dưỡng định kỳ, hệ thống thông gió rất dễ biến thành một “gánh nặng” bất đắc dĩ. Dưới góc độ của những kỹ sư trực tiếp thi công, chúng tôi luôn minh bạch và khuyên bạn nên cân nhắc kỹ hai hạn chế của quạt ly tâm gián tiếp dưới đây trước khi xuống tiền:

Yêu cầu không gian lắp đặt lớn hơn: Do phải bố trí thêm bệ đỡ motor độc lập, cụm gối đỡ và hộp bảo vệ hệ thống puly – dây curoa, tổng thể kích thước của dòng quạt này sẽ cồng kềnh hơn hẳn so với quạt đồng trục. Nếu vị trí lắp đặt tại xưởng của bạn quá nhỏ hẹp hoặc nằm ở các khe góc nhiều vật cản, việc cẩu thiết bị vào vị trí và thi công sẽ gặp không ít khó khăn.
Phát sinh công đoạn kiểm tra hệ thống truyền động: Dù bảo vệ motor an toàn, bản thân dây curoa lại là linh kiện chịu tác động trực tiếp của sự hao mòn vật lý. Sau khoảng 3 đến 6 tháng vận hành ở cường độ cao, lực kéo căng và nhiệt lượng ma sát sẽ làm dây bị giãn hoặc nứt. Bạn cần phân công kỹ thuật viên kiểm tra độ căng của dây định kỳ, tránh tình trạng trượt đai làm sụt giảm lưu lượng gió của toàn hệ thống.

Bảng so sánh quạt ly tâm gián tiếp và quạt ly tâm trực tiếp

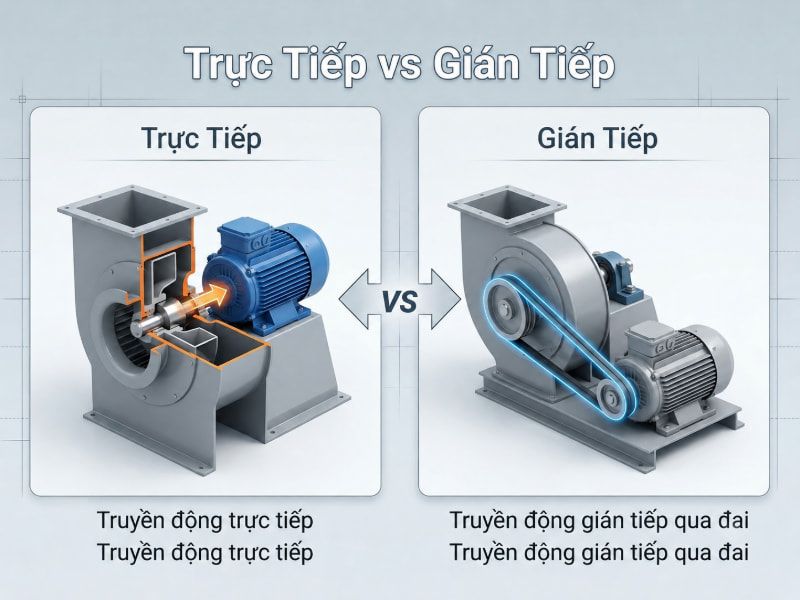

So sánh quạt ly tâm thấp áp truyền động trực tiếp và gián tiếp qua dây đai.

Đến đây, hẳn bạn đang phân vân giữa việc mạnh tay đầu tư hệ thống gián tiếp hay quay về với phương án lắp đặt trực tiếp quen thuộc để tiết kiệm không gian. Nhằm giúp bạn có cái nhìn hệ thống và ra quyết định dứt khoát, chúng tôi đã đúc kết bảng so sánh quạt ly tâm gián tiếp và quạt ly tâm trực tiếp dựa trên 5 tiêu chí thiết thực nhất trong công nghiệp:

Tiêu chí đối chiếu	Quạt ly tâm gián tiếp	Quạt ly tâm trực tiếp
Cấu tạo (Vị trí Motor)	Nằm hoàn toàn bên ngoài vỏ quạt, truyền lực qua cụm dây curoa và puly	Lắp ráp trực tiếp ngay trên trục của bánh công tác (cánh quạt)
Môi trường ứng dụng	Cực kỳ khắc nghiệt: Nhiệt độ khí thải cao (thường > 150°C), chứa hóa chất ăn mòn, hơi axit, bụi đặc	Môi trường tiêu chuẩn: Khí sạch, nhiệt độ thường (dưới 80°C), lượng bụi bẩn thấp
Khả năng thay đổi tốc độ	Rất linh hoạt, có thể tinh chỉnh dễ dàng bằng cách thay đổi tỷ số truyền (kích thước puly)	Bị khóa cố định theo thông số vòng tua của motor (Bắt buộc phải mua thêm biến tần nếu muốn đổi)
Chi phí đầu tư ban đầu	Nhỉnh hơn do chế tạo phức tạp (thêm bệ đỡ, gối bi, cụm truyền động)	Tiết kiệm hơn
Chi phí & Thao tác bảo trì	Phát sinh vật tư hao mòn (dây curoa, mỡ bôi trơn), nhưng rất dễ thao tác từ bên ngoài	Ít linh kiện hao mòn, nhưng khi hỏng motor bắt buộc phải tháo tung vỏ quạt và đường ống để sửa chữa

Quyết định lựa chọn loại quạt nào không nằm ở ngân sách, mà phụ thuộc hoàn toàn vào đặc thù luồng khí tại khu vực sản xuất.

Hãy chọn quạt ly tâm trực tiếp nếu bạn chỉ cần cấp khí tươi hoặc hút mùi thông thường cho nhà xưởng sạch, kho bãi, xưởng may mặc nơi nhiệt độ và khói bụi luôn nằm trong ngưỡng an toàn cho phép.
Bắt buộc phải đầu tư quạt ly tâm gián tiếp nếu hệ thống của bạn đang đảm nhận việc hút khí thải lò hơi, lò sấy công nghiệp, xưởng đúc luyện kim hay buồng phun sơn nhiều dung môi. Mức chênh lệch chi phí ban đầu thực chất chính là “khoản bảo hiểm” rẻ nhất để bạn bảo vệ toàn bộ dây chuyền khỏi rủi ro chập cháy và đình trệ sản xuất đột ngột.

Ứng dụng của quạt ly tâm truyền động gián tiếp

Quạt ly tâm truyền động gián tiếp được thiết kế đặc biệt để hoạt động trong các môi trường khắc nghiệt mà quạt truyền động trực tiếp không thể đáp ứng. Nhờ việc tách biệt hoàn toàn động cơ khỏi luồng không khí đi qua quạt, thiết bị này có các ứng dụng chủ lực sau:

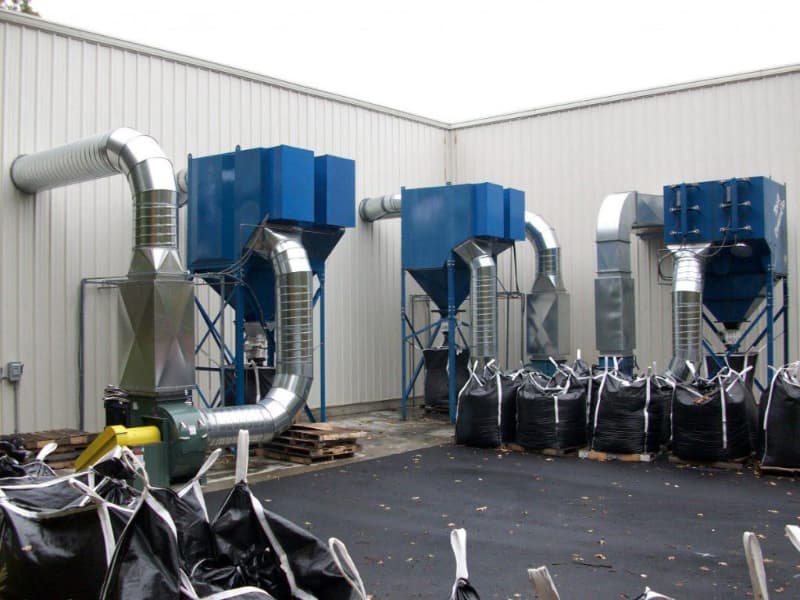

Hệ thống hút bụi công nghiệp: Đây là một trong những ứng dụng phổ biến nhất. Quạt được dùng để hút các loại bụi mịn, bụi nặng, hoặc bám dính (bụi gỗ, mạt sắt, bụi xi măng, bụi chà nhám) tại các nhà xưởng. Do động cơ nằm ngoài luồng gió, nó không bị mài mòn hay tắc nghẽn bởi lượng bụi lớn đi qua lồng quạt.
Hút khí nóng và khí thải công nghiệp: Ứng dụng rộng rãi trong các lò hơi, lò đốt, buồng sấy, và lò nung gạch. Quạt có thể xử lý luồng khí có nhiệt độ lên đến hàng trăm độ C mà không làm cháy hỏng động cơ.
Xử lý môi trường hóa chất và ăn mòn: Trong các nhà máy sản xuất hóa chất, mạ điện, hoặc luyện kim, quạt gián tiếp hút các loại khí thải độc hại, hơi axit hoặc khí có tính ăn mòn cao, bảo vệ an toàn cho motor.
Thông gió và cấp khí tươi cho không gian lớn: Sử dụng để cấp gió tĩnh áp cao cho các tòa nhà, trung tâm thương mại, hoặc thông gió tầng hầm. Tỷ số truyền (kích thước puly) có thể thay đổi linh hoạt, giúp dễ dàng điều chỉnh lưu lượng và áp suất gió theo nhu cầu thực tế của từng công trình.
Vận chuyển nguyên vật liệu: Ứng dụng trong các dây chuyền sản xuất để hút và đẩy các loại vật liệu nhẹ như dăm gỗ, trấu, cám, hoặc giấy vụn qua hệ thống đường ống.

Lợi thế lớn nhất của dòng quạt này là tuổi thọ cao trong môi trường độc hại và khả năng linh hoạt điều chỉnh thông số hoạt động mà không cần phải thay thế toàn bộ quạt hay động cơ.

Hệ thống xử lý khí thải là gì? — Ứng dụng của quạt ly tâm gián tiếp

Tiêu chuẩn lựa chọn quạt ly tâm gián tiếp cho nhà xưởng

Một hệ thống quạt công nghiệp hoạt động ổn định không đến từ những lời quảng cáo, mà được quyết định bằng những con số kỹ thuật chính xác và chất lượng vật tư cấu thành. Để kỹ sư thiết kế đưa ra được bản vẽ sát với thực tế nhất, bạn cần xác định rõ hai nhóm tiêu chuẩn sau:

1. Minh bạch các thông số khí động học

Đừng chỉ nói với nhà sản xuất rằng “tôi cần một chiếc quạt hút mạnh”. Hãy cung cấp cho họ 3 thông số định lượng mang tính quyết định:

Lưu lượng gió (m³/h): Đại diện cho thể tích không khí quạt có thể hút hoặc đẩy trong một giờ. Tùy thuộc vào thể tích phòng và số lần trao đổi khí yêu cầu, một xưởng mộc 500m³ sẽ đòi hỏi mức lưu lượng hoàn toàn khác so với buồng phun sơn 50m³.
Cột áp (Pa): Đây chính là lực đẩy của quạt để thắng được sức cản của đường ống. Nếu hệ thống của bạn có đường ống dẫn khí dài, gấp khúc nhiều co chữ L, hoặc phải đi qua các màng lọc bụi (HEPA, lọc than hoạt tính), bạn bắt buộc phải chọn quạt có cột áp tĩnh cao để khí thải không bị dội ngược lại.
Nhiệt độ dòng khí (°C): Yếu tố quyết định vật liệu chế tạo. Nếu hút khí thải lò hơi ở mức 250°C, kỹ sư sẽ phải sử dụng mỡ chịu nhiệt chuyên dụng cho gối đỡ và sơn chịu nhiệt độ cao cho vỏ quạt.

2. Nghiệm thu chất lượng linh kiện truyền động

Với quạt truyền động gián tiếp, cụm cơ khí trung gian chính là “xương sống” của thiết bị. Khi nhận bàn giao, bạn hãy kiểm tra kỹ xuất xứ của các linh kiện này:

Dây curoa: Phải là loại dây có khả năng chịu lực kéo và chịu nhiệt tốt, không bị giãn nở đột ngột làm trượt vòng tua.
Gối đỡ và Vòng bi: Bộ phận này gánh toàn bộ tải trọng của hệ thống. Chúng tôi luôn khuyến cáo khách hàng yêu cầu sử dụng vòng bi chính hãng từ các thương hiệu toàn cầu như SKF (Thụy Điển) hoặc NSK (Nhật Bản). Việc dùng vòng bi trôi nổi rất dễ dẫn đến hiện tượng vỡ bi, kẹt trục ở vòng tua cao.
Động cơ: Trái tim tạo ra động năng cần đạt tiêu chuẩn chống bụi/nước từ IP55 trở lên và thuộc các thương hiệu đã được bảo chứng như Teco, ABB, Siemens, hoặc Toàn Phát.

Tổng Kết

Sự tách biệt thông minh về mặt cơ khí đã biến quạt ly tâm gián tiếp trở thành giải pháp phòng thủ vững chắc nhất cho khối động cơ khi phải đối mặt với các môi trường công nghiệp nặng, nhiệt độ cao, hóa chất và dày đặc khói bụi. Bằng việc đưa motor ra khỏi vòng nguy hiểm, bạn đang trực tiếp loại bỏ rủi ro chập cháy dây chuyền, đồng thời mở ra khả năng tùy biến tốc độ gió một cách linh hoạt, tiết kiệm.

Tuy nhiên, cỗ máy nào cũng cần sự chăm sóc để duy trì phong độ. Điểm mấu chốt để hệ thống này luôn đạt hiệu suất 100% trong suốt nhiều năm chính là thói quen bảo dưỡng định kỳ. Hãy thiết lập lịch kiểm tra độ căng của dây curoa và bơm mỡ bò mới vào gối đỡ sau mỗi 3 đến 6 tháng vận hành. Một thao tác bảo trì đơn giản từ bên ngoài vỏ quạt sẽ giúp bạn tiết kiệm hàng chục triệu đồng tiền sửa chữa trong tương lai.
