QUẠT HÚT HƯỚNG TRỤC

Quạt hút hướng trục là thiết bị thông gió được sử dụng phổ biến trong nhà xưởng, kho hàng, tầng hầm, khu sản xuất, trang trại và nhiều công trình công nghiệp nhờ khả năng tạo lưu lượng gió lớn, hút khí nóng, bụi, mùi và hơi ẩm ra ngoài nhanh chóng. Tuy nhiên, để hệ thống vận hành hiệu quả, không gây ồn, không tốn điện và tránh tình trạng hút yếu, người dùng cần chọn đúng loại quạt theo diện tích không gian, lưu lượng gió, áp suất, kiểu lắp đặt và môi trường sử dụng.

Bài viết dưới đây từ Nextfan sẽ giúp bạn hiểu rõ quạt hút hướng trục là gì, nên chọn loại nào cho từng nhu cầu, các yếu tố ảnh hưởng đến giá và bảng báo giá quạt hút hướng trục mới nhất năm 2026 để dễ dàng đưa ra quyết định đầu tư phù hợp.

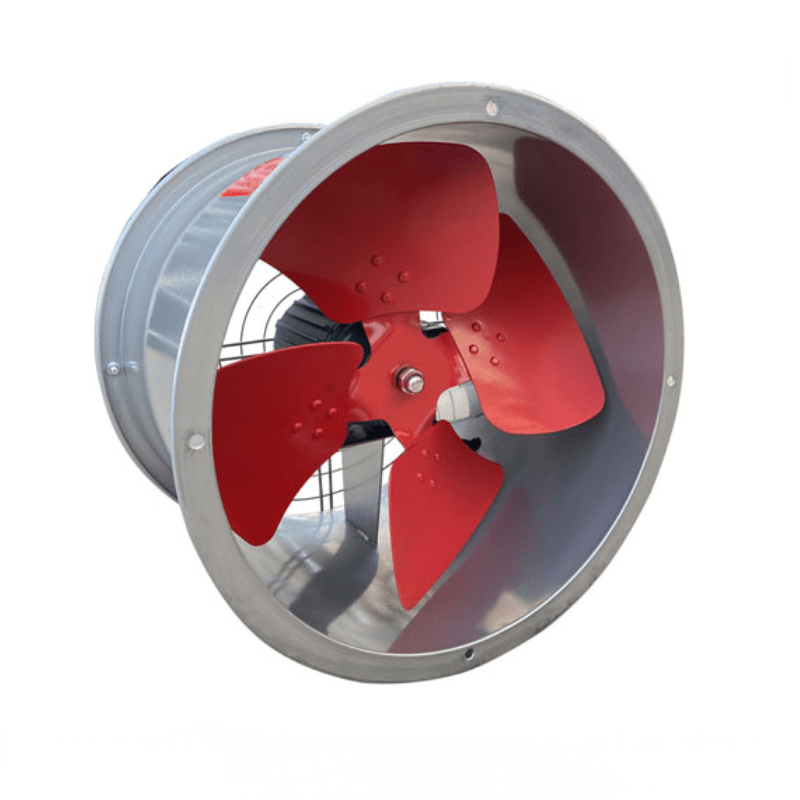

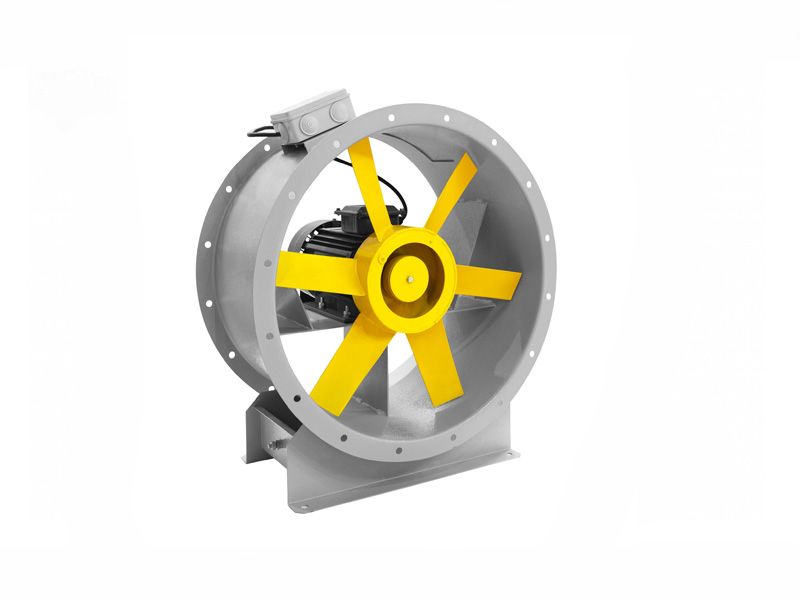

Quạt hút hướng trục là gì?

Quạt hút hướng trục (Axial Flow Fan) là dòng quạt thông gió công nghiệp có chiều hút và chiều thổi gió song song với trục quay của cánh quạt.

Để bạn dễ hình dung, cơ chế này tương tự như chiếc quạt cây hay quạt trần bạn vẫn dùng ở nhà. Gió đi vào từ một phía của trục, đi qua cánh quạt và được đẩy thẳng ra ngoài theo hướng đối diện.

Trong các hệ thống thông gió hiện đại, thiết bị này đảm nhận hai nhiệm vụ cốt lõi:

• Hút khí thải: Loại bỏ triệt để khí nóng, mùi khói bụi, hơi ẩm độc hại từ bên trong ra ngoài.
• Cấp khí tươi: Đưa luồng không khí giàu Oxy từ môi trường ngoài vào bên trong, tạo sự thông thoáng liên tục.

Với lưu lượng gió cực lớn và áp suất vừa phải, dòng quạt này là giải pháp kinh tế hàng đầu cho các không gian có diện tích từ trung bình đến siêu lớn.

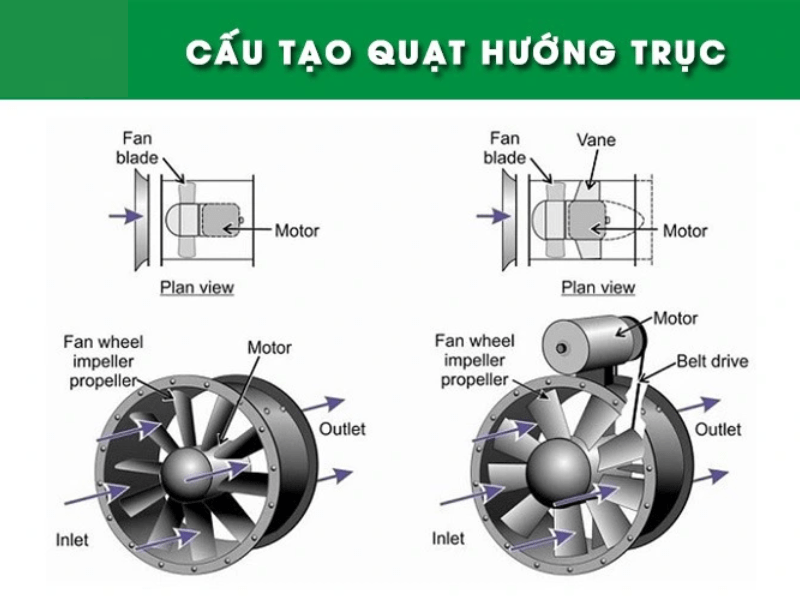

Cấu tạo chi tiết của quạt hút hướng trục công nghiệp

Để vận hành bền bỉ trong môi trường nhà xưởng khắc nghiệt, quạt hút hướng trục công nghiệp được chế tạo từ các linh kiện cơ khí có độ bền cao. Hiểu rõ từng bộ phận sẽ giúp bạn dễ dàng bảo trì và tối ưu hiệu suất thiết bị.

Dưới đây là 5 bộ phận cốt lõi cấu thành nên một chiếc quạt hướng trục tiêu chuẩn:

1. Vỏ quạt (Casing)

Vỏ quạt thường có dạng hình trụ tròn, được làm từ thép tấm cao cấp, inox hoặc composite tùy thuộc vào môi trường sử dụng.

• Chức năng: Bảo vệ toàn bộ linh kiện bên trong và định hình hướng đi của luồng gió.
• Gia công: Bề mặt vỏ thường được sơn tĩnh điện chống gỉ sét, giúp quạt chịu được thời tiết khắc nghiệt hoặc môi trường hóa chất.

2. Cánh quạt (Impeller)

Đây là bộ phận trực tiếp tạo ra lưu lượng gió và quyết định 80% hiệu suất của quạt.

• Thiết kế: Cánh quạt được cân bằng động kỹ lưỡng để tránh rung lắc khi quay ở tốc độ cao.
• Chất liệu: Thường bằng hợp kim nhôm, sợi thủy tinh hoặc thép. Số lượng cánh (từ 3 đến 6 cánh hoặc nhiều hơn) và góc nghiêng của cánh sẽ quyết định lượng gió hút vào.

3. Động cơ (Motor)

Động cơ là “trái tim” cung cấp năng lượng cho toàn bộ hệ thống quạt vận hành.

• Phân loại: Gồm mô tơ cuốn dây đồng 100% để đảm bảo tuổi thọ.
• Tiêu chuẩn: Thường đạt các chuẩn chống bụi, chống nước như IP55 để hoạt động an toàn trong môi trường nhiều bụi mịn của nhà xưởng sản xuất.

4. Hệ thống truyền động

Dựa vào cách kết nối giữa động cơ và cánh quạt, người ta chia làm hai loại chính:

• Truyền động trực tiếp: Cánh quạt gắn thẳng vào trục motor. Ưu điểm là tối ưu hiệu suất, thiết kế gọn gàng và ít phải bảo trì.
• Truyền động gián tiếp: Cánh quạt liên kết với motor qua dây curoa và gối đỡ vòng bi. Thiết kế này giúp bảo vệ motor khỏi dòng khí nóng, bụi bẩn hoặc hóa chất ăn mòn.

5. Lưới bảo vệ và Khung đỡ

• Lưới thép bảo vệ: Được lắp ở hai đầu hút/thổi để ngăn chặn dị vật, côn trùng bay vào làm hỏng cánh quạt, đồng thời đảm bảo an toàn tuyệt đối cho người lao động.
• Chân đế/Khung gắn tường: Giúp cố định quạt chắc chắn vào vách tôn, tường gạch hoặc trần nhà, giảm thiểu tối đa tiếng ồn do cộng hưởng rung động.

Mỗi môi trường sản xuất (nhà kho, xưởng may, nhà máy hóa chất) sẽ yêu cầu một cấu hình chất liệu quạt khác nhau để đảm bảo độ bền tối đa. Bạn đang phân vân không biết nên chọn dòng quạt vỏ thép hay composite cho nhà xưởng của mình? Hãy chia sẻ ngay ngành hàng bạn đang sản xuất dưới phần bình luận, chúng tôi sẽ hỗ trợ bóc tách kỹ thuật và đưa ra giải pháp phù hợp nhất!

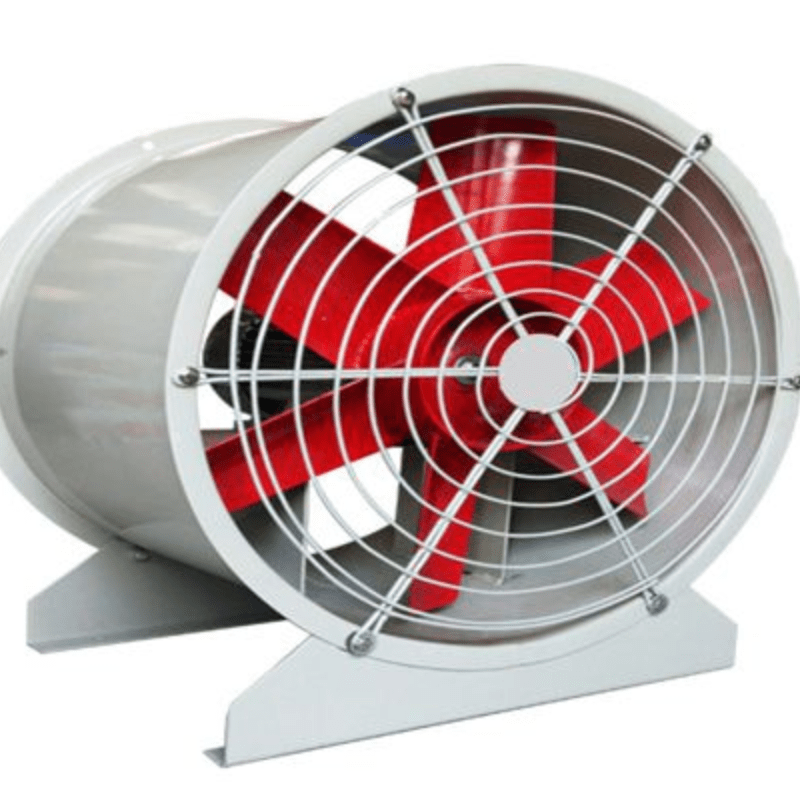

Nguyên lý hoạt động của quạt hút hướng trục

Tiếp nối từ cấu tạo cơ khí vững chắc, cách thức vận hành của dòng quạt này thực chất là một bài toán khí động học được tối ưu hóa ở mức tối giản. Khác hoàn toàn với các dòng quạt chuyển hướng dòng khí, quạt hướng trục vận hành dựa trên nguyên lý áp suất chênh lệch dọc theo một trục thẳng duy nhất.

Quy trình vận hành này diễn ra liên tục theo 3 bước cốt lõi sau:

1. Khởi động và tạo lực nâng khí động học

Khi dòng điện cấp vào, motor quay với tốc độ cao (thường từ 960 đến 2900 vòng/phút) làm chuyển động hệ thống cánh quạt.

• Các cánh quạt được thiết kế với độ nghiêng (góc đón gió) tiêu chuẩn.
• Khi quay, biên dạng cánh sẽ tạo ra sự chênh lệch áp suất giữa mặt trước và mặt sau của cánh (tương tự như nguyên lý tạo lực nâng của cánh máy bay).

2. Hút và đẩy song song với trục máy

Sự chênh lệch áp suất này cưỡng bức dòng không khí dịch chuyển:

• Vùng áp suất thấp được tạo ra ở phía sau quạt, chủ động hút toàn bộ khí nóng, mùi hôi hoặc bụi bẩn vào trong.
• Vùng áp suất cao hình thành ở phía trước, đẩy luồng khí thẳng ra ngoài môi trường dọc theo đường tâm trục của motor.

3. Duy trì lưu lượng gió liên tục

Nhờ thiết kế lòng máng và vỏ hình trụ, dòng khí không bị phân tán ra các hướng xung quanh mà tập trung thành một khối khí đồng trục mạnh mẽ.

• Cơ chế này giúp quạt giải nhiệt cực nhanh cho những không gian có diện tích lớn.
• Do dòng khí đi thẳng và không gặp vật cản bên trong buồng quạt, năng lượng hao phí do ma sát được giảm xuống mức tối thiểu, giúp tiết kiệm điện năng vượt trội.

Insight chuyên gia: Chính vì gió đi thẳng dọc trục và không bị nén lại như quạt ly tâm, nên dòng quạt này có áp suất tĩnh rất thấp (thường < 500 Pa). Điều này có nghĩa là nếu bạn lắp thêm hệ thống đường ống gió quá dài hoặc quá nhiều đoạn cong, lực đẩy của quạt sẽ bị suy giảm nghiêm trọng.

Bạn đang lên kế hoạch thiết kế hệ thống thông gió và băn khoăn liệu dòng quạt hướng trục này có đủ áp lực để đẩy gió đi qua đường ống trong xưởng của bạn không? Hãy để lại chiều dài đường ống dự kiến ngay bên dưới, chúng tôi sẽ tính toán áp suất miễn phí cho bạn!

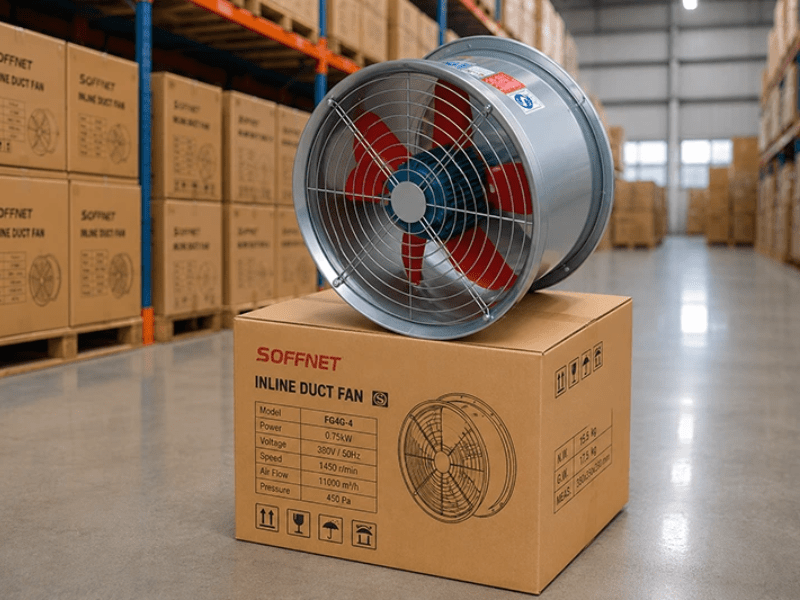

Phân loại quạt hút hướng trục phổ biến trên thị trường

Để tối ưu hóa chi phí đầu tư và hiệu suất vận hành, việc hiểu rõ các dòng quạt trên thị trường là bước đi bắt buộc. Không có loại quạt tốt nhất, chỉ có loại quạt phù hợp nhất với bài toán không gian của bạn.

Dựa trên nhu cầu thực tế của các kỹ sư cơ điện và chủ doanh nghiệp, chúng tôi phân loại dòng thiết bị này theo hai tiêu chí cốt lõi dưới đây.

Phân loại theo cơ cấu truyền động

Cách thức kết nối giữa động cơ và cánh quạt quyết định trực tiếp đến độ bền, chi phí bảo dưỡng và môi trường ứng dụng của thiết bị.

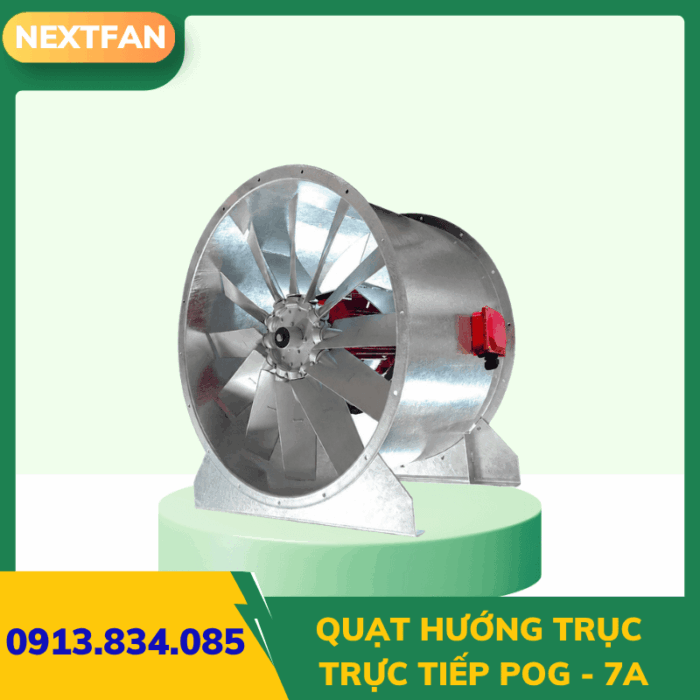

Quạt hướng trục trực tiếp

Đây là dòng quạt phổ biến nhất, nơi trục động cơ liên kết trực tiếp với tâm cánh quạt. Khối không khí được tăng tốc và đẩy đi ngay khi motor khởi động.

• Ưu điểm vượt trội: Thiết kế tối giản, nhỏ gọn và đạt hiệu suất truyền động xấp xỉ 100% do không bị hao phí năng lượng qua các bộ phận trung gian.
• Điểm hạn chế: Toàn bộ motor phải tiếp xúc trực tiếp với dòng khí thải.
• Ứng dụng lý tưởng: Phù hợp nhất cho các khu vực thông gió thông thường, hút khí nóng sạch hoặc cấp gió tươi cho các tòa nhà, văn phòng.

Quạt hướng trục gián tiếp (Truyền động qua dây curoa)

Ở dòng thiết bị này, động cơ được đưa ra bên ngoài thân quạt hoàn toàn. Lực quay truyền động đến cánh quạt thông qua hệ thống dây curoa và gối đỡ vòng bi.

• Ưu điểm vượt trội: Bảo vệ motor tuyệt đối khỏi các tác nhân gây hại từ dòng khí. Nếu xảy ra sự cố quá tải, dây curoa sẽ trượt hoặc đứt trước, giảm thiểu nguy cơ cháy hỏng động cơ chính.
• Điểm hạn chế: Cần bảo trì định kỳ, tăng tỷ lệ hao phí năng lượng khoảng 5 – 10% do lực ma sát của dây truyền động.
• Ứng dụng lý tưởng: Chuyên dụng cho môi trường hóa chất ăn mòn, hút bụi sơn, khí thải chứa hơi nước hoặc nhiệt độ cao vượt ngưỡng 80°C.

Phân loại theo kiểu dáng và vị trí lắp đặt

Kiểu dáng vỏ quạt không đơn thuần phục vụ tính thẩm mỹ, nó quyết định áp suất đường ống và phương thức thi công thực tế tại công trình.

Quạt hút hướng trục thân tròn (Nối ống gió, thông gió tầng hầm)

Dòng quạt này sở hữu lớp vỏ hình trụ tròn hoàn hảo, có đường kính mặt bích hai đầu trùng khớp với các tiêu chuẩn ống gió công nghiệp.

• Đặc tính kỹ thuật: Thiết kế khí động học dạng ống giúp tăng áp suất tĩnh cao hơn so với các kiểu dáng khác, hỗ trợ dòng khí đi xa hơn.
• Ứng dụng thực tế: Chuyên dùng để nối ống gió tòa nhà, hút khói hành lang, hoặc cấp gió tươi hút khí độc cho tầng hầm, bãi đỗ xe ngầm.

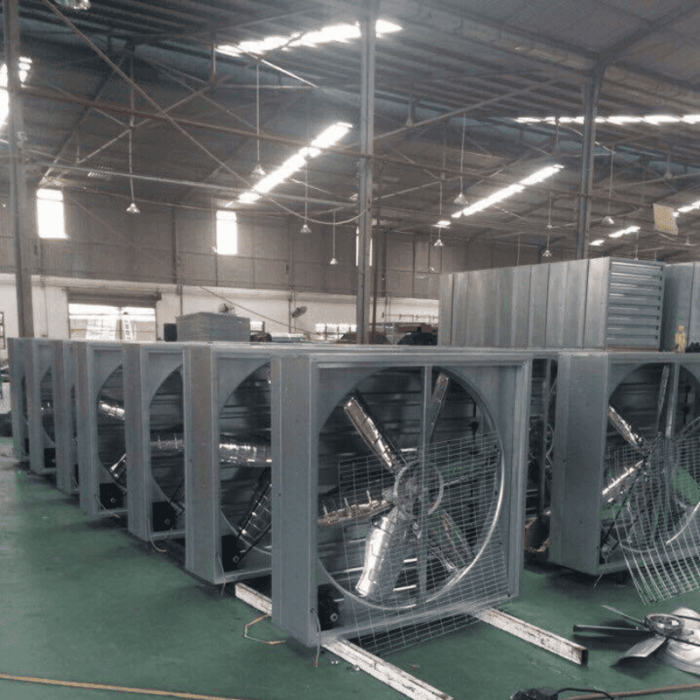

Quạt thông gió hướng trục vuông (Gắn tường nhà xưởng, trang trại)

Sản phẩm sở hữu khung vỏ hình vuông đặc trưng, thường đi kèm lá chớp lật tự động mở khi hoạt động và đóng chặt khi dừng quạt.

• Đặc tính kỹ thuật: Tối ưu hóa tối đa cho mục đích hút lưu lượng gió cực đại ở áp suất bằng 0. Khung vuông giúp việc định vị và cố định vào tường gạch hoặc vách tôn trở nên cực kỳ dễ dàng.
• Ứng dụng thực tế: Xuất hiện phổ biến tại các nhà xưởng may mặc, xưởng cơ khí, trang trại chăn nuôi khép kín kết hợp cùng tấm làm mát Cooling Pad.

Quạt hướng trục dạng loa (Tối ưu lưu lượng, chống ồn)

Một đầu của quạt được thiết kế loe rộng ra như hình chiếc loa (Venturi), phần vỏ thường được đúc bằng vật liệu Composite cao cấp.

• Đặc tính kỹ thuật: Độ loe của vỏ quạt giúp giảm hiện tượng xung đột dòng khí tại cửa xả. Nhờ đó, quạt tăng thêm 15% lưu lượng gió thực tế trong khi độ ồn giảm đi đáng kể so với dòng thân vuông thông thường.
• Ứng dụng thực tế: Lựa chọn số một cho các môi trường có độ ăn mòn muối biển cao, trang trại chăn nuôi quy mô lớn hoặc các xưởng sản xuất đòi hỏi tiêu chuẩn tiếng ồn nghiêm ngặt.

Hệ thống thông gió của bạn đang cần dòng quạt trực tiếp bền bỉ hay dòng gián tiếp chuyên dụng cho môi trường khắc nghiệt? Hãy để lại thông số về nhiệt độ và tính chất khí thải của xưởng bên dưới, đội ngũ kỹ sư của chúng tôi sẽ tính toán và phản hồi phương án tối ưu nhất cho bạn sau 5 phút!

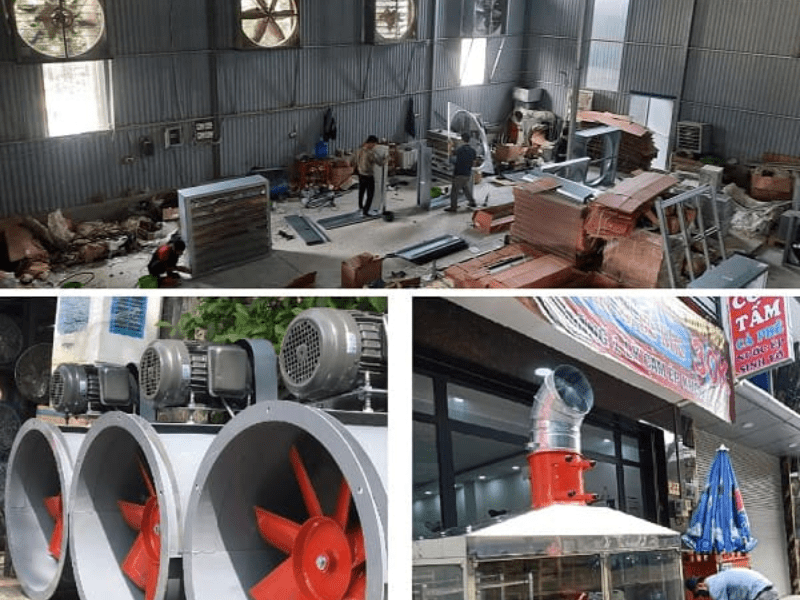

Ứng dụng thực tế của quạt hút hướng trục

Từ việc thấu hiểu cấu tạo và cách phân loại, bạn sẽ nhận thấy dòng thiết bị này không hề xa lạ. Chúng hiện diện từ xưởng sản xuất ngay cạnh nhà bạn đến những tòa chung cư cao tầng bạn sinh sống mỗi ngày.

Dưới đây là 4 ứng dụng thực tế cốt lõi, minh chứng cho vai trò không thể thay thế của quạt hướng trục trong đời sống và công nghiệp.

Thông gió, làm mát nhà xưởng sản xuất, kho bãi

Các nhà xưởng may mặc, linh kiện điện tử hay kho chứa hàng luôn đối mặt với áp lực nhiệt lớn từ máy móc và mật độ nhân công cao. Quạt hút hướng trục vuông hoặc dạng loa là phương án giải nhiệt kinh tế nhất lúc này.

Chúng tôi thường tư vấn kết hợp dòng quạt này với hệ thống tấm làm mát Cooling Pad. Giải pháp này giúp hạ từ 5°C – 8°C nhiệt độ trong xưởng mà không tốn chi phí điện năng khổng lồ như điều hòa trung tâm. Khối khí nóng, oi bức bị ép ra ngoài liên tục, trả lại không gian thông thoáng cho người lao động.

Hút mùi, khí thải tại các trang trại chăn nuôi khép kín

Trong chăn nuôi heo, gà quy mô công nghiệp, nồng độ khí Amoniac (NH3) và Hydro Sunfua (H2S) cao là nguyên nhân hàng đầu gây bệnh cho vật nuôi.

Bạn cần một giải pháp lưu chuyển không khí công suất lớn nhưng phải chống chịu được sự ăn mòn hóa học. Đó là lý do quạt hướng trục gián tiếp thân composite hoặc quạt dạng loa được ưu tiên. Thiết bị giúp hút sạch mùi hôi, kiểm soát độ ẩm và giữ môi trường chuồng trại luôn khô ráo, đạt chuẩn an toàn sinh học.

Hệ thống hút khói sự cố, tăng áp cầu thang PCCC (Tòa nhà, chung cư)

Khi xảy ra hỏa hoạn tại các tòa nhà cao tầng, mối nguy hiểm lớn nhất không phải là lửa, mà là khói độc gây ngạt. Hệ thống phòng cháy chữa cháy (PCCC) bắt buộc phải tích hợp dòng quạt hướng trục thân tròn chịu nhiệt.

Tại lối thoát hiểm, quạt làm nhiệm vụ tăng áp cầu thang, tạo ra chênh lệch áp suất lớn để khói không thể tràn vào bên trong. Đồng thời, các dòng quạt hút khói sự cố sẽ vận hành hết công suất để gom khói độc dọc hành lang đẩy thẳng ra ngoài, kéo dài “thời gian vàng” cứu hộ cư dân.

Hút khí độc, cấp gió tươi cho tầng hầm, hầm mỏ

Tầng hầm chung cư hay các hầm mỏ sâu dưới lòng đất là những không gian bị cô lập hoàn toàn với tự nhiên. Khí thải từ phương tiện giao thông (CO, CO2) tích tụ lâu ngày tại đây rất dễ gây nguy hiểm cho sức khỏe.

Lúc này, quạt hướng trục thân tròn nối ống gió đóng vai trò như một “lá phổi nhân tạo”. Một mặt, quạt chủ động hút cặn khí độc từ sâu bên trong đẩy ra ngoài. Mặt khác, hệ thống quạt cấp sẽ liên tục bơm dòng gió tươi từ mặt đất xuống, đảm bảo lượng Oxy luôn duy trì ở mức an toàn.

Bảng giá tham khảo theo đường kính cánh và công suất (kW)

Để bạn dễ dàng hình dung và lập dự toán sơ bộ, chúng tôi đã tổng hợp bảng giá tham khảo các dòng quạt hút hướng trục phổ biến trên thị trường hiện nay:

Đường kính cánh (mm)	Công suất (kW)	Lưu lượng gió (m³/h)	Khoảng giá tham khảo (VNĐ)
D300 – D400	0.18 – 0.25	3.000 – 4.500	1.200.000 – 2.500.000
D500 – D600	0.37 – 0.75	7.000 – 12.000	2.800.000 – 4.800.000
D700 – D800	1.1 – 2.2	15.000 – 25.000	5.500.000 – 8.500.000
D900 – D1000	3.0 – 5.5	30.000 – 42.000	9.500.000 – 15.000.000
D1200 – D1400	7.5 – 11	50.000 – 65.000	18.000.000 – 32.000.000

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo tại thời điểm hiện tại và có thể thay đổi tùy thuộc vào quy cách thiết kế (trực tiếp/gián tiếp) hoặc yêu cầu riêng của công trình.

Câu hỏi thường gặp (FAQs)

Khi tư vấn lắp đặt hệ thống thông gió, chúng tôi nhận được rất nhiều thắc mắc từ các chủ đầu tư. Dưới đây là những câu hỏi phổ biến nhất được giải đáp ngắn gọn và đúng trọng tâm kỹ thuật.

Quạt hướng trục có hút được bụi mịn, bụi gỗ không?

Không nên sử dụng dòng trực tiếp. Quạt hướng trục có áp suất tĩnh thấp, dễ bị tổn thất hiệu suất khi bụi bám vào cánh. Đối với bụi mịn, bụi gỗ có đặc tính mài mòn và dễ bám dính, bạn bắt buộc phải dùng quạt ly tâm hoặc tối thiểu là quạt hướng trục gián tiếp kết hợp hệ thống lọc bụi túi vải để tránh làm cháy motor.

Khi nào nên dùng quạt hướng trục gián tiếp thay vì trực tiếp?

Bạn nên chuyển sang dòng gián tiếp khi môi trường vận hành có các yếu tố độc hại sau:

• Nhiệt độ dòng khí vượt quá 70°C.
• Khí thải chứa hóa chất ăn mòn axit/kiềm, hơi nước độ ẩm cao.
• Khí thải có nồng độ bụi cao hoặc chứa dung môi sơn dễ cháy nổ.

Việc tách rời motor ra khỏi đường đi của gió sẽ kéo dài tuổi thọ thiết bị lên gấp 3 lần.

Chế độ bảo hành motor của quạt hướng trục thường là bao lâu?

Hiện nay, các dòng quạt hút hướng trục công nghiệp chính hãng tiêu chuẩn đều có chế độ bảo hành motor từ 12 đến 24 tháng tùy thuộc vào thương hiệu động cơ (như Toàn Phát, Teco hay ABB). Riêng phần khung vỏ và cánh quạt thường được hỗ trợ bảo hành kỹ thuật 12 tháng chống rung lắc, sụt mối hàn.

Quạt hút hướng trục là giải pháp thông gió hiệu quả cho nhà xưởng, kho hàng, tầng hầm, trang trại và nhiều không gian công nghiệp cần lưu thông không khí liên tục. Tuy nhiên, để thiết bị vận hành bền bỉ, hút khỏe, tiết kiệm điện và phù hợp với điều kiện thực tế, người dùng không nên chỉ chọn theo giá mà cần xem xét kỹ lưu lượng gió, công suất, áp suất, vật liệu, kiểu truyền động và vị trí lắp đặt. Hy vọng những thông tin trong bài viết đã giúp bạn hiểu rõ cách chọn quạt hút hướng trục cũng như tham khảo được mức báo giá quạt hút hướng trục năm 2026 phù hợp với nhu cầu sử dụng.

Nextfan là đơn vị cung cấp và tư vấn giải pháp quạt hút hướng trục cho nhà xưởng, kho bãi, tầng hầm, trang trại và công trình công nghiệp trên toàn quốc. Liên hệ Nextfan để được khảo sát nhu cầu, tư vấn model phù hợp và nhận báo giá chi tiết theo từng công trình.
