QUẠT LY TÂM

Rất nhiều doanh nghiệp đang rơi vào tình cảnh mua phải thiết bị thông gió sai thông số, dẫn đến tiếng ồn vượt mức cho phép, hụt lưu lượng gió và kéo theo hóa đơn tiền điện tăng vọt mỗi tháng. Để giải quyết triệt để bài toán này, việc hiểu rõ bản chất của quạt ly tâm là bước đi đầu tiên và quan trọng nhất.

Chúng tôi sẽ cung cấp cho bạn một tài liệu kỹ thuật hoàn toàn minh bạch. Từ việc phân loại áp suất, đọc hiểu biểu đồ đặc tính cho đến phân tích bản vẽ chi tiết, tất cả đều được diễn giải đơn giản nhất. Qua đó, bạn dù là chủ doanh nghiệp hay kỹ sư dự án đều có đủ cơ sở dữ liệu thực tế để ra quyết định đầu tư chính xác, tối ưu hóa cả hiệu suất lẫn chi phí vận hành.

Nguyên lý hoạt động và cấu tạo quạt ly tâm

Nói một cách dễ hình dung, thiết bị này hoạt động như một cỗ máy bơm không khí khổng lồ dựa trên nguyên lý lực ly tâm. Khi cánh guồng bắt đầu quay ở tốc độ cao, nó sẽ tạo ra một vùng áp suất âm. Luồng không khí ô nhiễm hoặc bụi bặm sẽ bị hút đi vào theo chiều dọc của trục quay.

Ngay sau đó, dưới tác động của lực ly tâm sinh ra từ chuyển động của cánh quạt, luồng khí này bị nén lại và đẩy văng ra ngoài theo hướng vuông góc với trục. Cơ chế “hút dọc – đẩy ngang” này chính là chìa khóa giúp thiết bị tạo ra lực hút tĩnh cực lớn, cho phép luân chuyển luồng khí mạnh mẽ qua những hệ thống ống dẫn dài, uốn khúc phức tạp mà các dòng quạt hướng trục thông thường không thể làm được.

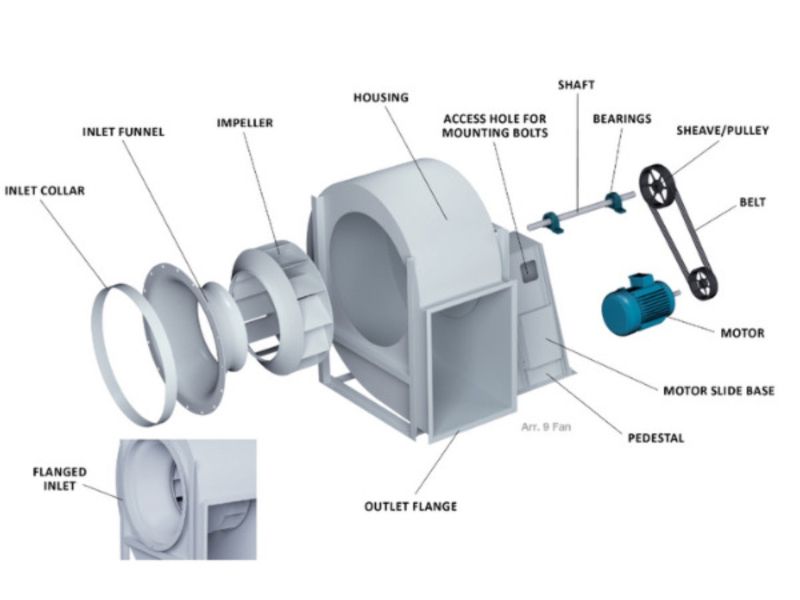

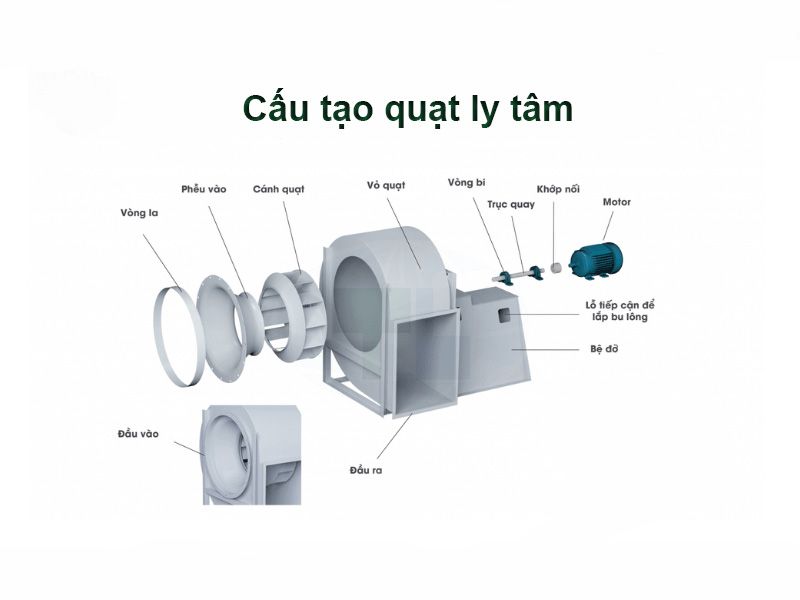

Để duy trì được lưu lượng gió ổn định với áp suất cao, sự phối hợp nhịp nhàng giữa các bộ phận cơ khí là điều bắt buộc. Một tổ hợp quạt hoàn chỉnh sẽ bao gồm 5 thành phần cốt lõi sau:

• Vỏ quạt: Thường được đúc hoặc chấn hàn gia cường với đặc trưng thiết kế hình con sò. Lớp vỏ này không chỉ bảo vệ các chi tiết bên trong mà còn đóng vai trò định hướng luồng khí thoát ra ngoài, giảm thiểu tối đa sự thất thoát áp suất.
• Cánh quạt: Được ví như “trái tim” của hệ thống. Tùy thuộc vào đặc thù dòng khí (hút bụi mịn, khí thải ăn mòn hay cấp khí tươi), biên dạng cánh sẽ được thiết kế cong về phía trước, cong về phía sau hoặc thẳng đứng để tối ưu hóa hiệu suất khí động học.
• Động cơ: Cung cấp động năng để quay cánh guồng. Các hệ thống nhà xưởng hiện đại thường ưu tiên sử dụng motor lõi đồng chịu nhiệt từ các thương hiệu uy tín để đảm bảo vận hành liên tục 24/7.
• Giá bệ đỡ: Khung thép định hình dày dặn, giúp phân tán lực rung lắc và triệt tiêu tiếng ồn khi thiết bị hoạt động ở vòng tua lớn.
• Hệ truyền động: Bao gồm gối đỡ, vòng bi và dây curoa (áp dụng cho dòng quạt truyền động gián tiếp). Cụm chi tiết này truyền lực từ motor tới cánh quạt, đồng thời cho phép người dùng linh hoạt thay đổi tỷ số truyền để điều chỉnh tốc độ gió theo nhu cầu thực tế.

Nắm vững cấu tạo và nguyên lý chỉ là bước khởi động. Vậy làm thế nào để biết chính xác nhà xưởng của bạn cần loại quạt với mức áp suất bao nhiêu để không lãng phí điện năng.

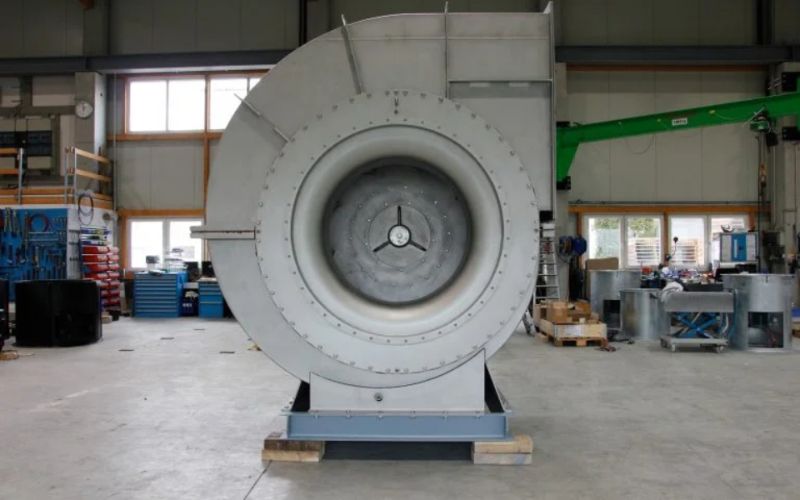

Phân loại quạt ly tâm theo áp suất khí động

Trên thực tế, các kỹ sư hệ thống thông gió thường phân loại quạt ly tâm công nghiệp dựa trên hai tiêu chí cốt lõi: phương thức truyền động và dải áp suất.

Trước khi đi sâu vào các thông số áp suất, bạn cần phân biệt nhanh hai thiết kế hệ truyền động, bởi chúng quyết định trực tiếp đến độ bền của thiết bị trong môi trường làm việc của bạn:

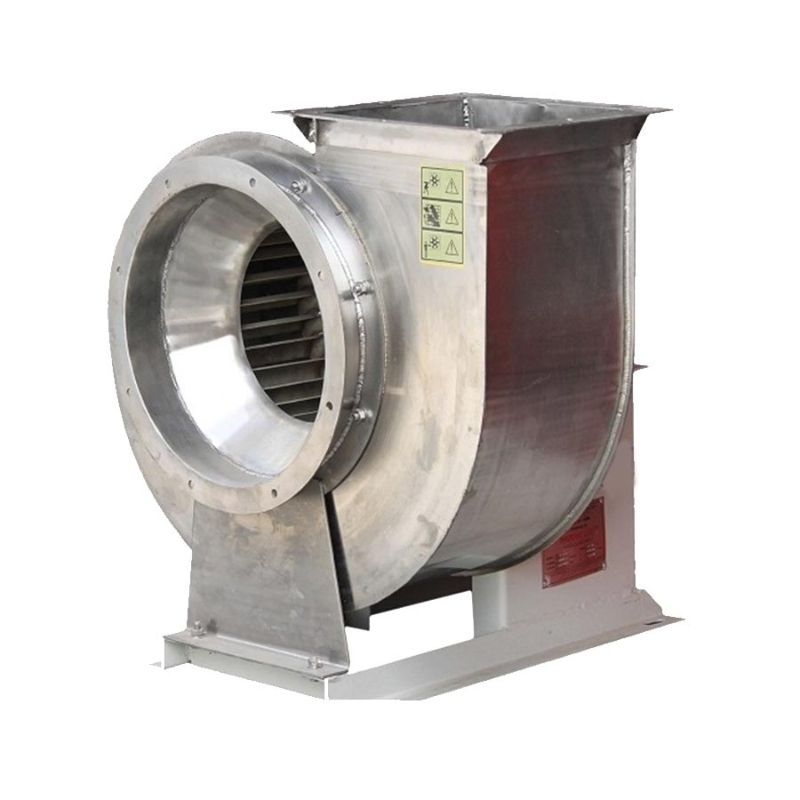

• Quạt truyền động trực tiếp: Cánh guồng được gắn thẳng vào trục motor. Ưu điểm là thiết kế nhỏ gọn, tốc độ gió phản hồi nhanh, không tiêu hao lực truyền động. Đây là lựa chọn lý tưởng cho các môi trường hút khí sạch, nhiệt độ thấp.

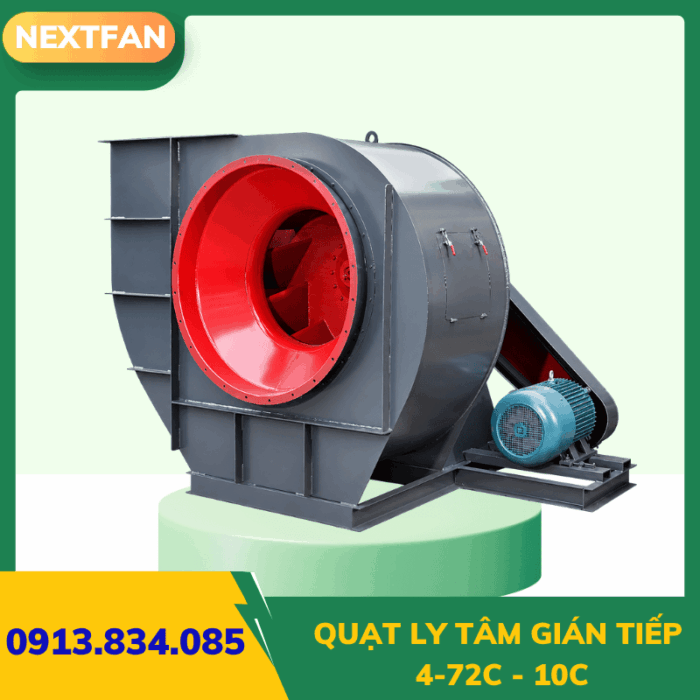

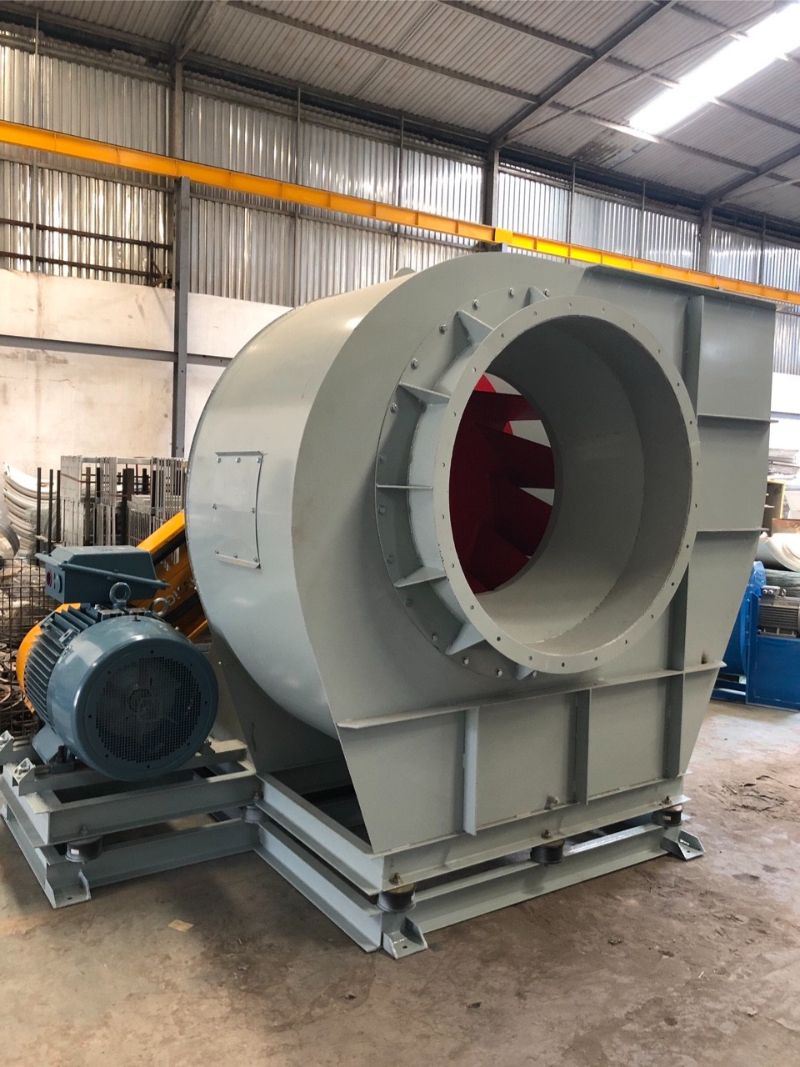

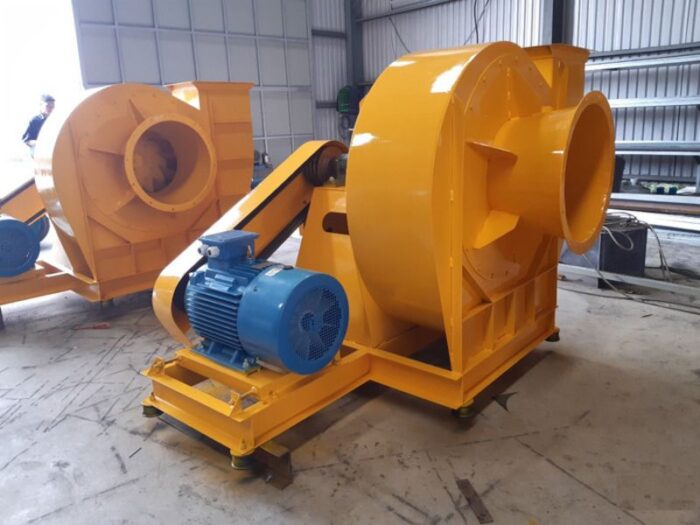

• Quạt truyền động gián tiếp: Lực quay từ motor truyền tới trục cánh quạt thông qua hệ thống dây curoa (dây đai) và gối đỡ. Tuy cồng kềnh hơn, nhưng thiết kế này giúp tách biệt hoàn toàn motor khỏi luồng khí nóng bức, bụi bặm hoặc hóa chất ăn mòn, qua đó kéo dài tuổi thọ thiết bị vượt trội.



Khi đã chốt được phương án truyền động, cột áp (áp suất) chính là thông số định đoạt hệ thống của bạn sẽ hút được bao xa và thổi được bao mạnh. Dựa trên thông số này, thị trường phân chia thành 3 dòng quạt chuyên biệt:

Quạt ly tâm thấp áp

• Đặc điểm kỹ thuật: Dòng quạt này được thiết kế để tối ưu hóa lưu lượng, tạo ra lượng gió cực kỳ dồi dào nhưng cột áp thấp (thường dưới 1000 Pa). Điểm cộng lớn nhất của thiết kế này là vòng tua vừa phải, giúp thiết bị vận hành trơn tru với độ ồn nhỏ, không gây ô nhiễm tiếng ồn cho khu vực làm việc lân cận.
• Ứng dụng: Lựa chọn hàng đầu cho các hạng mục thông gió không có lực cản đường ống lớn. Chúng được ứng dụng rộng rãi để cấp khí tươi, thông gió tầng hầm, hoặc thông gió cục bộ cho các tòa nhà, xưởng sản xuất không phát sinh bụi đặc.

Quạt ly tâm trung áp

• Đặc điểm kỹ thuật: Sở hữu cột áp trung bình (dao động từ 1000 Pa đến 3000 Pa), đây là dòng quạt linh hoạt nhất. Biên dạng cánh được tinh chỉnh đặc thù, cho phép thiết bị vận chuyển dòng khí có chứa bụi hoặc tạp chất nhẹ mà không lo bám dính gây mất cân bằng động hay kẹt dắt cánh.
• Ứng dụng: Xuất hiện trong hầu hết các công trình công nghiệp nhẹ. Bạn sẽ dễ dàng bắt gặp chúng trong các hệ thống hút mùi bếp công nghiệp (nhà hàng, khách sạn lớn), hút bụi xưởng mộc, xưởng may mặc, hoặc hút khí thải ngột ngạt tại các phòng máy phát điện.

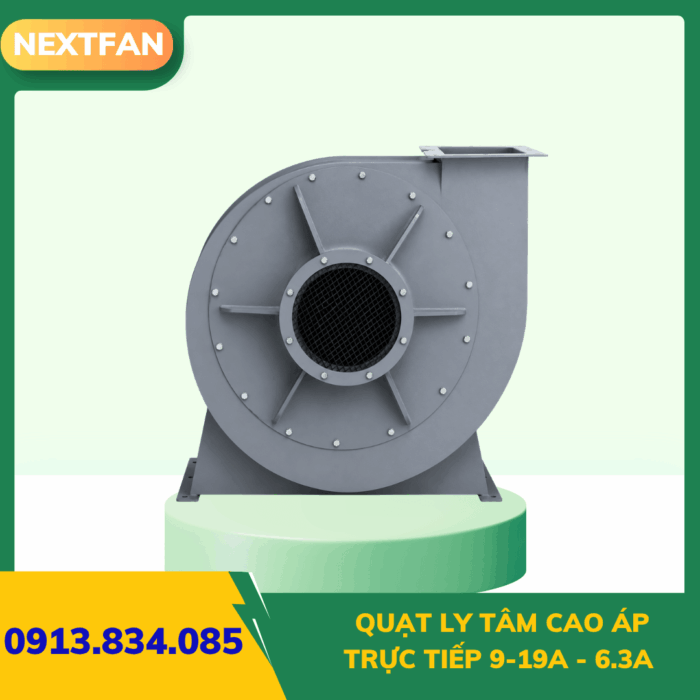

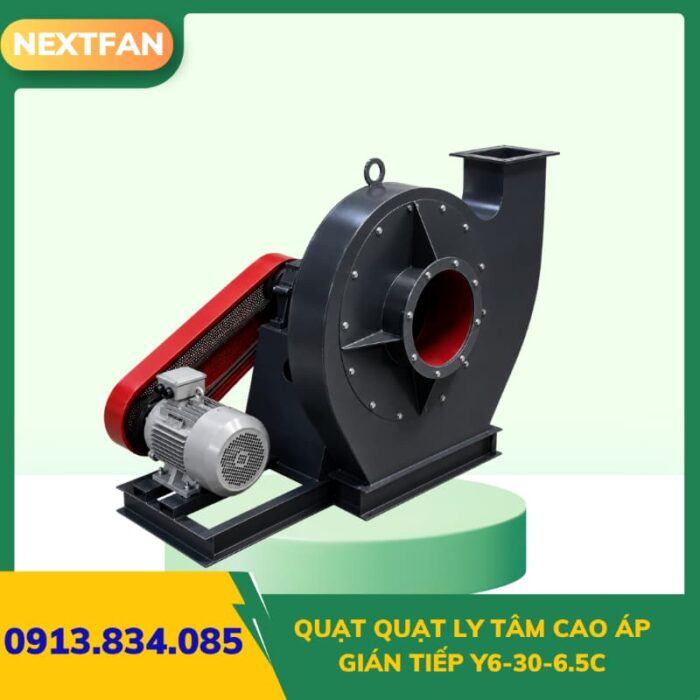

Quạt ly tâm cao áp

• Đặc điểm kỹ thuật: Khả năng tạo ra cột áp rất lớn (từ 3000 Pa lên đến hàng chục ngàn Pa) đi kèm tốc độ vòng quay cực cao. Để chịu được áp lực “xé gió” khủng khiếp này, cấu tạo cánh quạt được thiết kế hẹp hơn, dốc hơn và gia công bằng các vật liệu thép cường lực chống mài mòn.

• Ứng dụng: Chuyên trị các môi trường khắc nghiệt cần lực đẩy tĩnh cực mạnh. Chúng là trái tim của các hệ thống cấp khí lò đốt, nồi hơi công nghiệp, hệ thống sấy màng, hoặc đóng vai trò thổi tải để vận chuyển vật liệu dạng hạt (như cám, gạo, mùn cưa, hạt nhựa) qua các hệ thống ống dẫn đan chéo phức tạp.

Việc xác định đúng ranh giới giữa thấp áp, trung áp và cao áp sẽ định đoạt mức độ hiệu quả của toàn bộ dự án. Nếu bạn đang cầm trên tay bản vẽ mặt bằng nhà xưởng nhưng chưa rõ cách tính toán tổn thất áp suất đường ống để chọn dải Pa phù hợp, hãy gửi ngay sơ đồ cho chúng tôi để được kỹ sư bóc tách thông số hoàn toàn miễn phí.

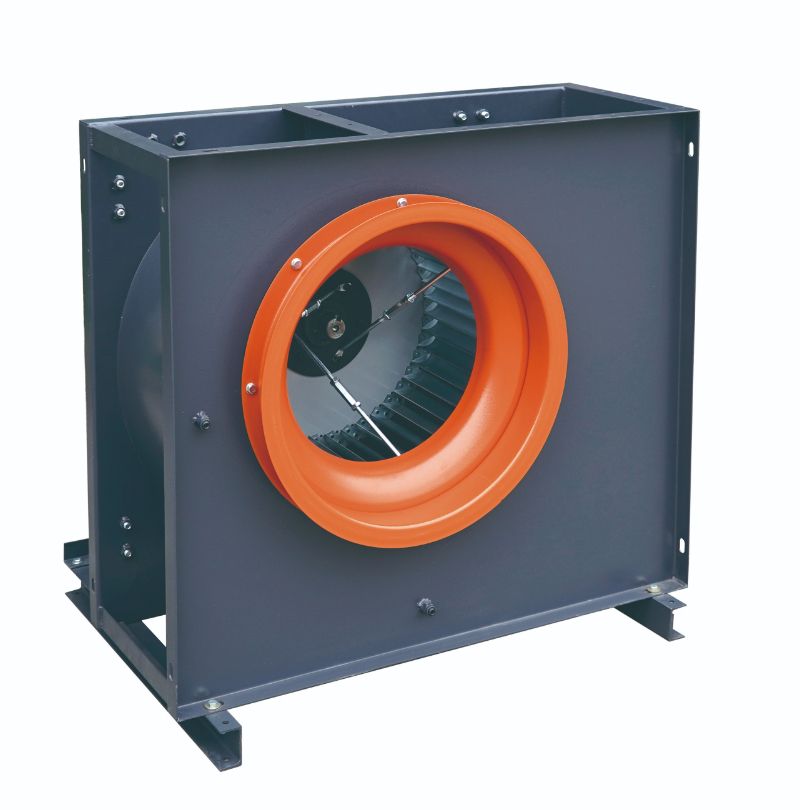

Hướng dẫn đọc các thông số kỹ thuật cốt lõi

Để hoàn toàn làm chủ bài toán đầu tư và không bị lãng phí ngân sách, chúng tôi sẽ giúp bạn “đọc vị” thiết bị thông gió này một cách chính xác nhất.

Bạn không cần phải là một kỹ sư cơ khí để hiểu được chiếc quạt này hoạt động ra sao. Khi đánh giá một sản phẩm, hãy tập trung soi chiếu 4 thông số mang tính quyết định dưới đây:

• Lưu lượng gió (m³/h): Đây là thước đo cho biết thể tích không khí mà quạt có thể luân chuyển trong vòng một giờ. Để tính nhanh mức lưu lượng tổng cần thiết, bạn chỉ cần áp dụng công thức: Thể tích xưởng (m³) x Số lần trao đổi khí trong 1 giờ. Ví dụ thực tiễn: Nếu xưởng may của bạn rộng 1.000m³, cao 4m (Thể tích = 4.000m³) và yêu cầu thay đổi không khí 40 lần/giờ, bạn sẽ cần một hệ thống cung cấp tổng lưu lượng là 160.000 m³/h.

• Cột áp / Áp suất tĩnh (Pa): Nếu lưu lượng là “số lượng” thì cột áp chính là “sức mạnh”. Đây là chỉ số thể hiện khả năng của quạt trong việc thắng được lực cản từ ma sát thành ống, các màng lọc bụi, hay những đoạn co lơi uốn khúc. Yêu cầu bắt buộc ở đây là bạn phải đối chiếu thông số này với đường cong hiệu suất để đảm bảo quạt hoạt động ổn định, không bị “tụt áp” khi đẩy gió đi xa.

Cách đọc biểu đồ hiệu suất lưu lượng và cột áp quạt ly tâm

• Công suất điện (kW) & Tốc độ vòng quay (RPM): Hai con số này là thủ phạm chính quyết định hóa đơn tiền điện và mức độ ô nhiễm tiếng ồn. Công suất motor (kW) càng lớn, điện tiêu thụ càng nhiều. Điểm mấu chốt nằm ở tốc độ quay (RPM): Một mẹo thiết kế chuyên sâu là thay vì chọn quạt nhỏ chạy ở vòng tua cao (ví dụ 2800 RPM) gây ồn ào và nhanh tản nhiệt motor, hãy ưu tiên đầu tư cánh quạt lớn quay ở tốc độ thấp (1400 RPM) để giữ cho nhà xưởng luôn êm ái mà vẫn đạt mức lưu lượng mong muốn.

• Vật liệu chế tạo: Môi trường làm việc sẽ quyết định lớp vỏ và cánh quạt được làm từ gì. Với môi trường thông thường, thép CT3 sơn tĩnh điện là đủ đáp ứng độ bền bỉ. Trong các xưởng thực phẩm hoặc y tế, Inox 304 chống gỉ là lựa chọn bắt buộc. Đặc biệt, nếu luồng khí có chứa hơi axit hay dung môi hóa chất, bạn phải chỉ định sử dụng vật liệu Composite nguyên khối hoặc bọc phủ Composite chống ăn mòn để tránh thiết bị mục nát chỉ sau vài tháng vận hành.

Bảng giá quạt hút ly tâm 2026 (Cập nhật mới nhất)

Thị trường thiết bị thông gió hiện nay có mức giá vô cùng hỗn loạn; cùng một mức công suất công bố nhưng có đơn vị chào giá rẻ bất ngờ, nơi lại đưa ra con số cao gấp đôi. Để giúp bạn làm chủ hoàn toàn khâu lập dự toán, chúng tôi cung cấp dải báo giá quạt ly tâm tham khảo bám sát biến động thị trường thực tế.

Mức chi phí đầu tư ban đầu thường được phân cấp rõ ràng dựa trên quy mô công suất (kW) hoạt động của động cơ:

• Phân khúc công suất nhỏ (0.75kW – 3kW): Mức giá dao động từ 3.500.000 VNĐ – 8.500.000 VNĐ. Thường là các dòng quạt thấp áp hoặc trung áp cỡ nhỏ, phục vụ hút khói hành lang, cấp khí tươi cho không gian hẹp.

• Phân khúc tầm trung (4kW – 11kW): Mức giá từ 9.500.000 VNĐ – 18.000.000 VNĐ. Đây là dải công suất phổ biến nhất cho các hệ thống hút bụi xưởng mộc, xưởng cơ khí hoặc thông gió tầng hầm.

• Phân khúc công suất lớn (Từ 15kW trở lên): Thường có giá vượt mức 25.000.000 VNĐ, thậm chí lên tới hàng trăm triệu đồng đối với các cỗ máy công nghiệp hạng nặng dùng trong nồi hơi, lò nung đòi hỏi cột áp siêu cao.

Con số trên hóa đơn cuối cùng không bao giờ cố định cứng nhắc. Sự chênh lệch chi phí thực tế sẽ phụ thuộc rất lớn vào hai biến số cốt lõi: Vật liệu chế tạo và Thương hiệu động cơ. Chẳng hạn, nếu môi trường xưởng của bạn có hóa chất ăn mòn, việc nâng cấp vật liệu vỏ từ Thép SS400 lên Inox 304 nguyên khối sẽ khiến giá thành tăng thêm khoảng 40% – 60%. Tương tự, nếu bạn chỉ định sử dụng các dòng motor nhập khẩu cao cấp (ABB, Teco, Siemens) thay vì motor lắp ráp nội địa, mức ngân sách cần chuẩn bị cũng sẽ nhỉnh hơn để đổi lấy sự bền bỉ hoạt động 24/7.

Tiêu chuẩn lắp đặt và vận hành quạt ly tâm an toàn

Một chiếc quạt đắt tiền nếu được lắp đặt sai quy cách sẽ nhanh chóng biến thành cỗ máy “phá hủy” đường ống và ngốn điện không phanh. Để hệ thống vận hành êm ái, bền bỉ qua nhiều năm, bạn cần giám sát chặt chẽ quá trình thi công dựa trên các nguyên tắc cơ bản sau.

Một tổ hợp thông gió công nghiệp chỉ đạt hiệu suất tối đa khi phần cơ khí và phần điện tự động được phối hợp đồng bộ. Dưới đây là hai hạng mục kỹ thuật bắt buộc phải có trong hồ sơ nghiệm thu:

• Gia cố nền móng và triệt tiêu rung động: Với lực ly tâm và tốc độ vòng quay lớn, bản thân thiết bị luôn tạo ra dao động cơ học khi vận hành. Do đó, quạt phải được đặt trên giá đỡ bệ móng bê tông kiên cố, phẳng và cân bằng tuyệt đối. Đặc biệt, bắt buộc phải trang bị hệ thống lò xo giảm chấn hoặc đệm cao su dưới chân đế. Tại vị trí đầu hút và đầu thổi, kỹ sư phải sử dụng khớp nối mềm. Cấu kiện này đóng vai trò như một bộ phận cách ly, ngăn chặn toàn bộ rung động từ motor truyền sang hệ thống ống gió tôn mạ kẽm, loại bỏ triệt để nguy cơ xé rách mí nối hay gãy sập đường ống.
• Kiểm soát an toàn điện và tối ưu năng lượng: Đừng bao giờ đấu nối trực tiếp motor công suất lớn vào điện lưới. Dòng khởi động ban đầu có thể cao gấp 5 – 7 lần dòng định mức, gây sụt áp cục bộ và suy giảm tuổi thọ động cơ. Giải pháp ở đây là lồng ghép biến tần để thực hiện quá trình khởi động mềm. Hơn thế nữa, biến tần cho phép bạn tăng giảm lưu lượng gió theo đúng nhu cầu thực tế của từng ca làm việc, giúp doanh nghiệp tiết kiệm từ 30% – 40% chi phí điện năng. Cuối cùng, một tủ điện điều khiển đạt chuẩn phải tích hợp đầy đủ các rơ-le bảo vệ mất pha, đảo pha và chống quá dòng để ngắt hệ thống ngay lập tức khi mạng lưới điện gặp sự cố.

Mỗi hệ thống nhà xưởng đều đối mặt với những thách thức về nhiệt độ, địa hình và bài toán khí động học riêng biệt. Việc rập khuôn một thiết kế cho mọi không gian sẽ dẫn đến lãng phí ngân sách mà không mang lại hiệu năng như kỳ vọng.

Lời kết

Việc đầu tư hệ thống thông gió chưa bao giờ là một quyết định dễ dàng. Tuy nhiên, khi bạn đã nắm vững cách đọc hiểu lưu lượng gió và cột áp, việc chỉ định đúng dòng quạt ly tâm cao áp, trung áp hay thấp áp sẽ trở nên hoàn toàn trong tầm tay. Sự hiểu biết này chính là lá chắn bảo vệ ngân sách của doanh nghiệp khỏi những sai số kỹ thuật không đáng có.

Với tư cách là nhà sản xuất và phân phối thiết bị cơ điện hàng đầu, Nextfan hiểu rằng sự an tâm của bạn đến từ chất lượng thực chứng. Toàn bộ thiết bị do chúng tôi cung cấp đều được hiệu chuẩn cân bằng động điện tử, đạt chuẩn chất lượng ISO 9001:2015 và đi kèm đầy đủ giấy tờ CO/CQ minh bạch. Chúng tôi cam kết bảo hành chính hãng và hỗ trợ kỹ thuật tận công trình trong suốt vòng đời dự án.
