Quạt Ly Tâm

Quạt ly tâm là dòng quạt công nghiệp chuyên dụng, nổi bật với khả năng tạo luồng gió cực mạnh để hút đẩy không khí, khói bụi qua các hệ thống ống dẫn phức tạp. Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn tổng quan, ngắn gọn nhất về thiết bị này: từ cấu tạo, ưu điểm đến cách phân biệt các dòng quạt trên thị trường hiện nay.

Quạt ly tâm là gì?

Quạt ly tâm là dòng quạt công nghiệp có luồng khí hút vào theo hướng dọc trục và đi ra vuông góc với trục quay, tạo ra áp suất cực lớn. Luồng gió được hút dọc theo trục tâm và đẩy ra xung quanh vỏ quạt nhờ lực ly tâm sinh ra từ hệ thống cánh quạt đang quay tốc độ cao.

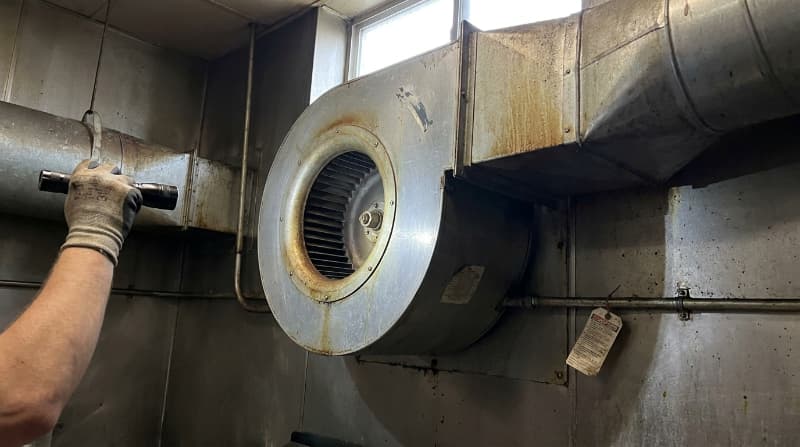

Khác với quạt hướng trục (thổi gió thẳng) thường bị hạn chế khi lắp vào đường ống, quạt ly tâm sinh ra cột áp lớn, cho phép luồng gió vượt qua sức cản của các bộ lọc, màng lưới hay những ngã rẽ ngoằn ngoèo trong hệ thống ống dẫn khí thải.

Vậy để tạo ra sức mạnh này, bên trong chiếc quạt có những gì?

Cấu tạo của quạt hút ly tâm

Quạt hút ly tâm có cấu tạo gồm 4 bộ phận chính, hoạt động phối hợp để tạo ra luồng khí và chênh lệch áp suất thông qua lực ly tâm.

• Vỏ quạt: Thường có thiết kế đặc trưng hình vỏ ốc. Vỏ quạt làm nhiệm vụ bao bọc guồng động, dẫn hướng luồng khí, đồng thời giảm tốc độ dòng khí để chuyển hóa động năng thành áp năng trước khi đẩy ra ngoài qua cửa thổi.
• Guồng cánh / Cánh quạt: Là bộ phận tạo ra lực hút và đẩy. Hệ thống gồm nhiều lá cánh được hàn hoặc tán đinh trên một đĩa quay. Tùy thuộc vào yêu cầu về lưu lượng và áp suất của hệ thống hút, lá cánh có thể được thiết kế dạng thẳng, cong về phía trước, hoặc cong về phía sau.
• Động cơ: Cung cấp mô-men xoắn để làm quay guồng cánh. Động cơ được lựa chọn dựa trên công suất yêu cầu và điều kiện môi trường (ví dụ: động cơ chống cháy nổ, chịu nhiệt, hoặc chống nước).
• Hệ truyền động: Liên kết giữa động cơ và guồng cánh, được chia làm hai cơ chế chính:
  • Truyền động trực tiếp: Guồng cánh được gắn thẳng vào trục của động cơ. Ưu điểm là tối ưu hóa hiệu suất truyền lực và có thiết kế nhỏ gọn.

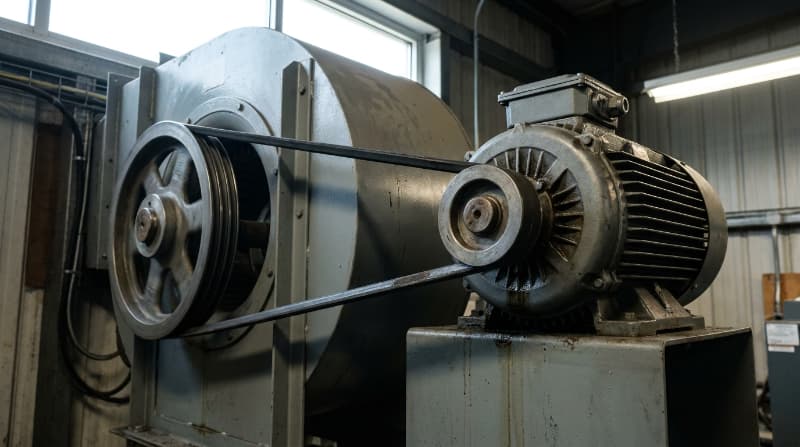

  • Truyền động gián tiếp: Động cơ truyền lực qua hệ thống dây đai (curoa), puly và gối đỡ trục. Cơ chế này giúp tách biệt động cơ khỏi luồng khí khắc nghiệt (nhiệt độ cao, nhiều bụi, hóa chất ăn mòn) đi qua vỏ quạt.

Các loại quạt hút gió công nghiệp ly tâm hiện nay

Quạt hút gió công nghiệp ly tâm thường được phân loại dựa trên hai tiêu chí quan trọng nhất: cơ cấu truyền động và áp suất luồng khí. Tùy thuộc vào môi trường làm việc và yêu cầu kỹ thuật mà các nhà máy, xí nghiệp sẽ lựa chọn loại phù hợp.

Dưới đây là các phân loại chi tiết:

Phân loại theo cơ cấu truyền động

Cách thức động cơ truyền lực cho cánh quạt quyết định sự nhỏ gọn, hiệu suất và khả năng hoạt động trong môi trường khắc nghiệt.

Phân loại theo áp suất

Áp suất là yếu tố quyết định khả năng đẩy luồng khí đi xa trong các đường ống phức tạp hay hút các vật chất có trọng lượng nặng.

• Quạt ly tâm thấp áp: Tạo ra áp suất thấp nhưng lưu lượng gió lớn. Thường dùng cho thông gió làm mát không gian rộng, cấp khí tươi, hút khói hành lang, hoặc những hệ thống có đường ống ngắn, ít vật cản.
• Quạt ly tâm trung áp: Áp suất và lưu lượng ở mức cân bằng, được sử dụng phổ biến nhất. Ứng dụng nhiều trong hút bụi gỗ, hút khói bụi nhà xưởng, hút khí thải công nghiệp có chứa tạp chất nhỏ.
• Quạt ly tâm cao áp: Tạo ra áp suất rất lớn (có thể lên tới hàng chục nghìn Pa) để đẩy gió đi qua hệ thống ống dẫn dài, phức tạp. Dùng trong nồi hơi, lò đốt, sấy khô sản phẩm nông nghiệp, hoặc vận chuyển nguyên vật liệu nhẹ (như cám, mùn cưa) qua đường ống.

Phân loại quạt ly tâm theo hình dạng cánh quạt

Hình dạng, độ cong và góc nghiêng của cánh quạt là những yếu tố quan trọng ảnh hưởng đến lưu lượng gió, áp suất, hiệu suất tiêu thụ điện và độ ồn khi vận hành. Dựa vào thiết kế cánh, quạt ly tâm thường được chia thành 3 loại chính:

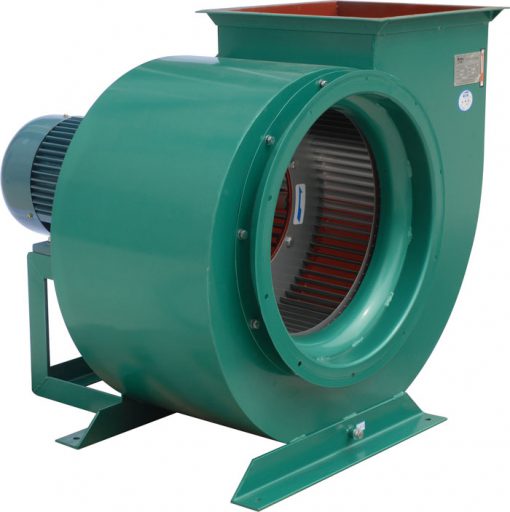

Quạt ly tâm cánh cong về phía trước

Quạt ly tâm cánh cong về phía trước, còn gọi là quạt lồng sóc, có các lá cánh uốn cong cùng chiều quay của bánh công tác. Loại quạt này thường sử dụng khoảng 30-60 lá cánh nhỏ, được bố trí liên tiếp để tạo lưu lượng gió lớn trong không gian lắp đặt hạn chế.

• Ưu điểm: Thiết kế nhỏ gọn, cung cấp lưu lượng gió tương đối lớn ở tốc độ quay thấp và có thể vận hành êm khi được lựa chọn đúng thông số kỹ thuật.
• Nhược điểm: Hiệu suất thường thấp hơn quạt cánh cong về phía sau, dễ tích tụ bụi bẩn và có nguy cơ quá tải động cơ khi lưu lượng tăng vượt mức thiết kế.
• Ứng dụng: Phù hợp với hệ thống điều hòa không khí AHU, FCU, cấp khí tươi và thông gió trong môi trường có không khí sạch.

Quạt ly tâm cánh cong về phía sau

Quạt ly tâm cánh cong về phía sau được thiết kế với các lá cánh nghiêng hoặc uốn cong ngược chiều quay của bánh công tác, thường có khoảng 10-16 lá cánh. Cấu tạo này giúp tối ưu dòng khí, hạn chế tổn thất năng lượng và nâng cao hiệu quả vận hành.

• Ưu điểm: Hiệu suất khí động học cao, một số thiết kế có thể đạt khoảng 80–85% trong điều kiện tối ưu, giúp giảm điện năng tiêu thụ. Nhiều dòng quạt có đặc tính công suất không quá tải (Non-overloading), giúp hạn chế nguy cơ động cơ bị quá tải khi lưu lượng thay đổi trong phạm vi làm việc thiết kế.
• Nhược điểm: Chi phí đầu tư có thể cao hơn quạt cánh cong về phía trước. Một số thiết kế vẫn có khả năng bám bụi, làm mất cân bằng bánh công tác nếu không được vệ sinh định kỳ.
• Ứng dụng: Thường được sử dụng trong hệ thống HVAC công nghiệp, thông gió tầng hầm, hút khói và các hệ thống xử lý không khí sạch hoặc chứa ít bụi.

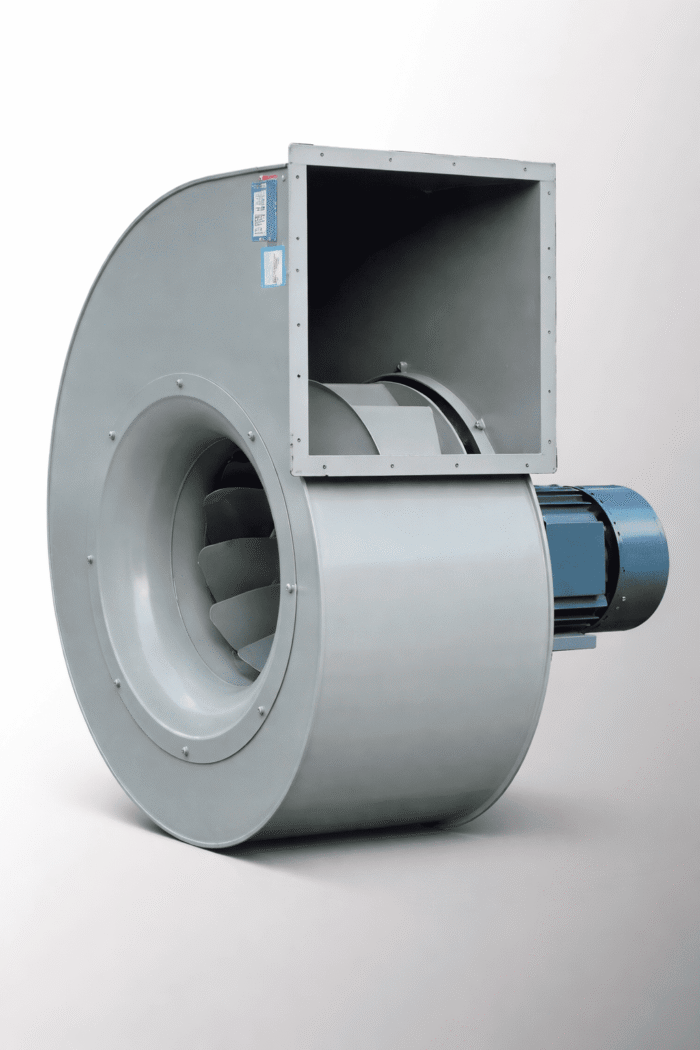

Quạt ly tâm cánh quạt tỏa tròn

Quạt ly tâm cánh tỏa tròn có các lá cánh bố trí theo phương bán kính, hướng từ tâm bánh công tác ra phía ngoài. Số lượng cánh thường dao động từ 6-10 lá, với kết cấu chắc chắn và độ dày phù hợp để làm việc trong môi trường công nghiệp.

• Ưu điểm: Có khả năng tạo áp suất cao, kết cấu bền chắc và chịu mài mòn tốt khi sử dụng vật liệu phù hợp. Thiết kế cánh thẳng giúp hạn chế tình trạng tích tụ vật liệu trên bề mặt cánh, thuận lợi khi vận chuyển dòng khí chứa bụi hoặc hạt rắn.
• Nhược điểm: Hiệu suất năng lượng thường thấp hơn quạt cánh cong về phía sau. Độ ồn và mức tiêu thụ điện có thể cao hơn tùy theo điều kiện vận hành.
• Ứng dụng: Thích hợp cho hệ thống hút bụi công nghiệp, xử lý mùn cưa, dăm bào, bụi kim loại, mạt sắt và vận chuyển vật liệu dạng hạt như nhựa hoặc ngũ cốc.

Ưu điểm của quạt ly tâm công nghiệp

Quạt ly tâm công nghiệp được ưu tiên sử dụng trong các nhà máy, xí nghiệp nhờ khả năng tạo ra áp suất cực lớn và độ bền bỉ trong môi trường khắc nghiệt. So với quạt hướng trục thông thường, quạt ly tâm sở hữu những ưu điểm vượt trội sau:

• Sức ép gió (Áp suất) cực lớn: Nhờ lực ly tâm, quạt có thể tạo ra áp suất lên tới hàng chục nghìn Pa. Điều này đặc biệt quan trọng đối với các hệ thống xử lý khí thải lò hơi hoặc thông gió qua các đường ống dài, nhiều khúc cua, nơi luồng gió cần sức đẩy cực mạnh để vượt qua lực cản.
• Chịu được môi trường khắc nghiệt: Với dòng quạt truyền động gián tiếp (động cơ nối với cánh qua dây curoa), động cơ được tách biệt hoàn toàn khỏi luồng khí lưu thông. Nhờ đó, quạt có thể hút khí nóng, hút bụi bẩn, hơi hóa chất ăn mòn, hoặc vật liệu nặng mà không làm cháy hỏng động cơ.
• Hiệu suất hoạt động cao: Cấu tạo guồng cánh tối ưu (đặc biệt là dạng cánh cong về phía sau) giúp quạt chuyển hóa phần lớn điện năng thành động năng của luồng khí, tiết kiệm đáng kể chi phí điện cho hệ thống nhà xưởng vận hành 24/7.
• Hoạt động êm ái, ít rung lắc: Ở cùng một mức công suất và lưu lượng, quạt ly tâm (đặc biệt là loại cánh cong về phía trước) hoạt động với độ ồn thấp hơn hẳn so với quạt hướng trục. Cấu tạo vỏ ốc cũng góp phần tiêu âm và định hướng luồng khí ổn định, tránh tình trạng dội âm ngược.
• Thiết kế đa dạng theo nhu cầu: Dễ dàng tùy biến hình dáng cánh quạt. Nếu cần hút bụi thô hoặc nguyên liệu rời (như mùn cưa), có thể dùng cánh thẳng để chống bám dính. Nếu cần cấp khí tươi êm ái, có thể dùng cánh nhiều lá cong.

Công dụng của quạt hút công nghiệp ly tâm

Quạt hút công nghiệp ly tâm đóng vai trò cốt lõi trong các hệ thống thông gió, xử lý môi trường và dây chuyền sản xuất nhờ khả năng tạo áp suất tĩnh cực lớn để đẩy hoặc hút luồng khí qua các hệ thống ống dẫn phức tạp.

Các công dụng thực tiễn chính bao gồm:

• Xử lý khí thải lò hơi và môi trường độc hại: Đây là ứng dụng quan trọng bậc nhất. Quạt làm nhiệm vụ hút các luồng khí thải chứa nhiệt độ cao, tro khói từ hệ thống lò hơi, lò luyện kim, lò đốt rác hoặc hơi hóa chất ăn mòn để đưa qua tháp xử lý trước khi xả ra môi trường.
• Hút lọc bụi công nghiệp: Thu gom tại chỗ các loại bụi thô và bụi mịn phát sinh trong quá trình chế biến (bụi gỗ, xỉ than, bụi xi măng, mài cắt kim loại, bụi sơn) thông qua các chụp hút và hệ thống đường ống.
• Vận chuyển nguyên vật liệu rời: Tận dụng lực đẩy áp suất cao để thổi hoặc hút các loại vật liệu nhẹ như mùn cưa, dăm bào, vỏ trấu, cám gạo, hoặc hạt nhựa đi dọc theo hệ thống ống khép kín đến trực tiếp các silo, bồn chứa.
• Thông gió và cấp khí tươi: Bơm không khí từ bên ngoài vào hệ thống điều hòa trung tâm (HVAC), thông gió và hút khói sự cố cho tầng hầm tòa nhà, đồng thời cung cấp oxy cưỡng bức để duy trì sự cháy ổn định cho các lò công nghiệp.
• Sấy khô và làm mát: Hút hơi nóng tỏa ra từ các tổ máy phát điện, dây chuyền sản xuất liên tục, hoặc luân chuyển không khí nóng trong các buồng sấy nông sản, sấy thực phẩm, vật liệu xây dựng.

Bảng giá quạt ly tâm công nghiệp Nextfan mới nhất 2026

Dưới đây là bảng giá quạt ly tâm của Nextfan trong năm 2026, mời các quý khách hàng tham khảo:

Bảng giá quạt ly tâm hút bụi gián tiếp Nextfan

Lưu ý: Bảng giá trên chỉ mang tính tham khảo, giá thực tế có thể thay đổi tùy công suất động cơ, cấu hình sản xuất và số lượng đặt hàng. Để nhận được báo giá chính xác nhất, quý khách vui lòng liên hệ trực tiếp với chúng tôi qua Hotline: 0913.834.085 để được tư vấn miễn phí!

Nextfan – Đơn vị sản xuất và phân phối quạt hút ly tâm công nghiệp giá tốt tại TPHCM

NextFan được đánh giá cao trong lĩnh vực thông gió và xử lý môi trường công nghiệp nhờ sự đầu tư vào độ chính xác cơ khí và khả năng đáp ứng các điều kiện vận hành khắc nghiệt. Dưới đây là những lý do chính khiến các kỹ sư và chủ đầu tư lựa chọn quạt hút ly tâm của NextFan:

• Vận hành êm ái nhờ cân bằng động điện tử: Một trong những yếu tố quan trọng nhất của NextFan là 100% vỏ và khung quạt được định hình bằng công nghệ cắt laser CNC và chấn thủy lực. Kết hợp với bước cân bằng động điện tử kỹ thuật số, quạt NextFan giải quyết rất tốt bài toán về độ ồn và rung lắc, đáp ứng yêu cầu khắt khe của các nhà xưởng cần thiết bị thông gió không ồn.
• Giải pháp chuyên sâu cho hệ thống xử lý khí thải lò hơi: Đối với các môi trường tàn khốc như lò hơi, lò sấy hay xưởng luyện kim (nhiệt độ dòng khí lên tới hàng trăm độ C), NextFan cung cấp các dòng quạt ly tâm gián tiếp được chế tạo đặc biệt. Tùy thuộc vào yêu cầu, vỏ và guồng cánh có thể được làm từ Inox 304/316 hoặc bọc phủ Composite toàn diện để miễn nhiễm với hóa chất ăn mòn và nhiệt độ cao.
• Động cơ lõi đồng bền bỉ: Động cơ cung cấp động năng được NextFan ưu tiên sử dụng các dòng lõi đồng nguyên chất chịu nhiệt cao cấp. Đối với dòng quạt gián tiếp, cấu trúc gối đỡ và dây curoa tách biệt hoàn toàn động cơ khỏi luồng khí nóng, bảo vệ tối đa tuổi thọ của thiết bị.
• Dải thông số kỹ thuật cực rộng: Các dòng quạt ly tâm (từ thấp áp, trung áp đến cao áp) có lưu lượng gió trải rộng từ 2.000 m3/h lên đến 100.000 m3/h và cột áp từ 500 Pa đến trên 3.000 Pa.Điều này giúp linh hoạt lựa chọn đúng điểm làm việc thực tế (đáp ứng cả lưu lượng và cột áp), tránh tình trạng quá tải hoặc hao phí điện năng.
• Năng lực tư vấn kỹ thuật: Thay vì chỉ bán sản phẩm, việc am hiểu chuyên sâu về thiết kế đường ống, lực cản tĩnh và cách lựa chọn giữa quạt truyền động trực tiếp hay gián tiếp giúp người dùng tối ưu hóa hiệu suất cho toàn bộ dây chuyền sản xuất.

Quy trình thi công sản suất quạt hút công nghiệp ly tâm tại Nextfan

Quy trình sản xuất quạt hút ly tâm công nghiệp tại Nextfan được triển khai qua 5 bước cơ bản sau:

• Bước 1 – Tư vấn và thiết kế: Tiếp nhận yêu cầu, xác định lưu lượng gió, áp suất và công suất phù hợp.
• Bước 2 – Gia công vật liệu: Cắt, chấn, hàn và tạo hình vỏ quạt, cánh quạt theo bản vẽ kỹ thuật.
• Bước 3 – Lắp ráp: Lắp đặt cánh quạt, trục, vòng bi, động cơ và các bộ phận liên quan.
• Bước 4 – Kiểm tra chất lượng: Kiểm tra độ cân bằng cánh, độ rung, tiếng ồn và khả năng vận hành.
• Bước 5 – Hoàn thiện và bàn giao: Sơn bảo vệ, kiểm tra tổng thể, đóng gói và vận chuyển đến khách hàng.

Bạn đã sẵn sàng để làm sạch không gian sản xuất của mình? Gọi ngay Hotline/Zalo 0913.834.085 để nhận bản vẽ phác thảo sơ bộ và báo giá chi tiết chỉ trong vòng 30 phút!
