Quạt hút giải nhiệt dàn nóng: Nguyên lý hoạt động, ứng dụng

08/21/2026 Nguyễn Công Nghị 24 lượt xem

Quạt hút giải nhiệt dàn nóng là thiết bị quan trọng giúp tăng cường lưu thông không khí. Từ đó hỗ trợ dàn nóng tản nhiệt hiệu quả và duy trì hoạt động ổn định cho hệ thống điều hòa, HVAC. Cùng tìm hiểu chi tiết về nguyên lý hoạt động cũng như ứng dụng của quạt hút giải nhiệt dàn nóng trong bài viết.

Quạt hút giải nhiệt dàn nóng là gì?

Quạt hút giải nhiệt dàn nóng hay quạt dàn nóng là thiết bị cơ điện được sử dụng phổ biến trong các hệ thống điều hòa không khí, hệ thống làm mát công nghiệp hoặc máy lạnh. Thiết bị có vai trò tạo và duy trì luồng không khí đi qua khu vực dàn ngưng, giúp đưa nhiệt từ dàn nóng ra môi trường bên ngoài. Trong các hệ thống điều hòa hoặc thiết bị làm lạnh sử dụng dàn ngưng giải nhiệt bằng không khí, quạt đóng vai trò quan trọng trong quá trình trao đổi nhiệt.

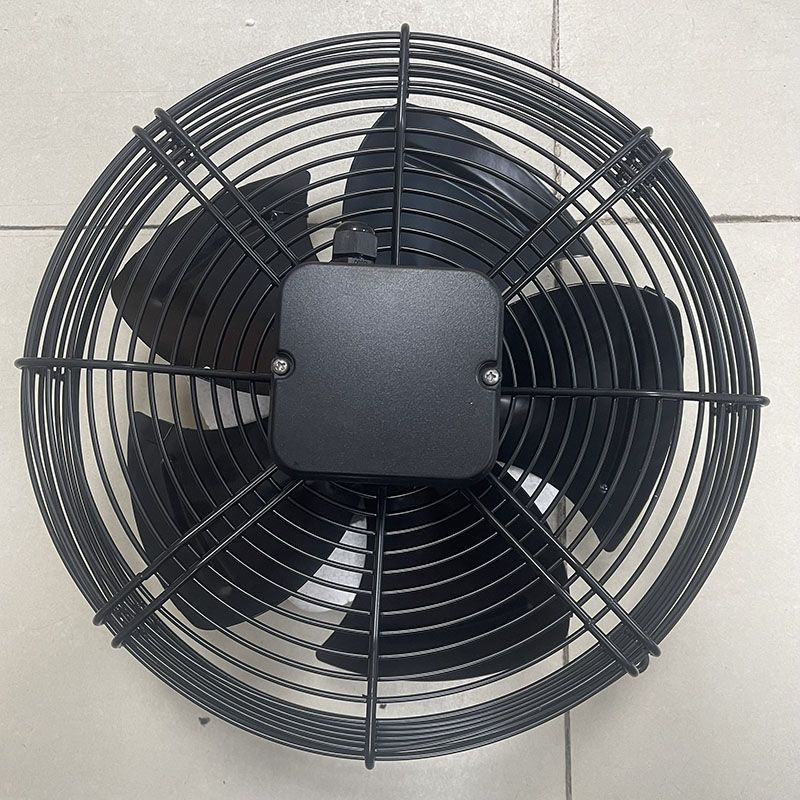

Quạt hút giải nhiệt dàn nóng là thiết bị cơ điện được sử dụng phổ biến trong các hệ thống điều hòa

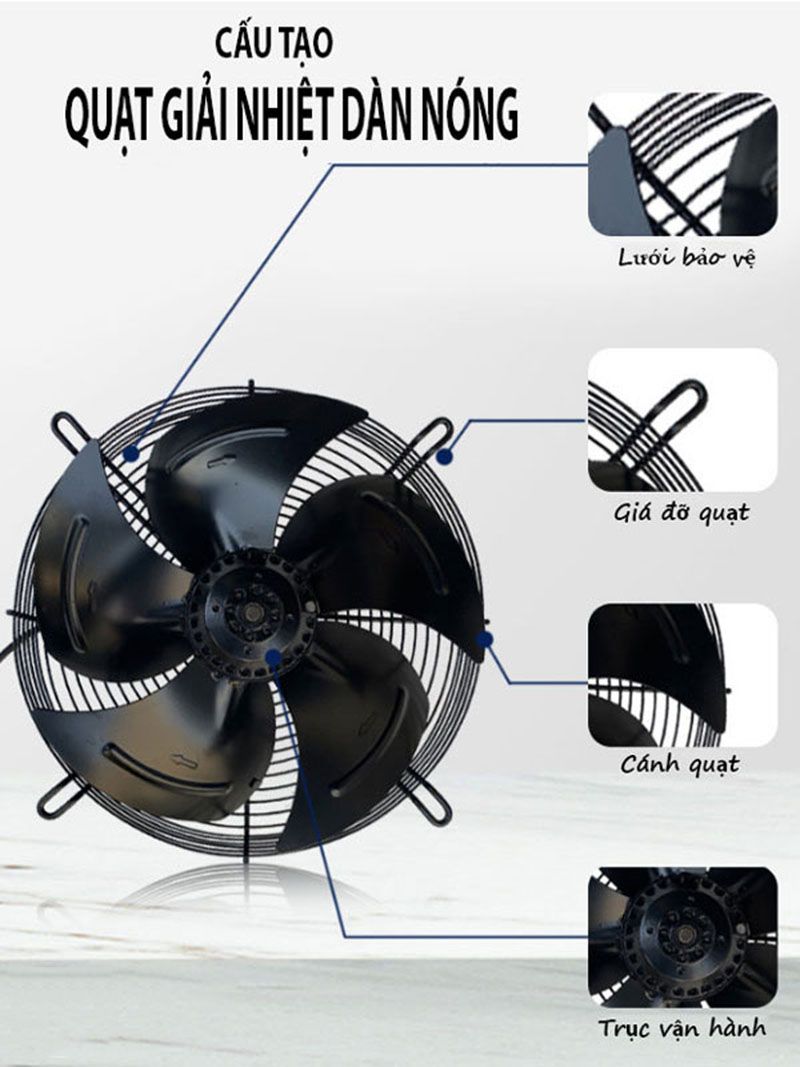

Cấu tạo của quạt hút giải nhiệt dàn nóng

Quạt hút giải nhiệt dàn nóng được cấu tạo từ nhiều bộ phận khác nhau, bao gồm:

Quạt

Quạt là bộ phận thực hiện nhiệm vụ tạo dòng không khí, giúp hút hoặc đẩy không khí qua khu vực dàn nóng để hỗ trợ quá trình trao đổi nhiệt. Trong các hệ thống dàn ngưng giải nhiệt bằng không khí, quạt thường được bố trí cùng cụm dàn trao đổi nhiệt và có thể sử dụng nhiều quạt tùy công suất thiết bị.

Tùy ứng dụng, quạt có thể được thiết kế theo dạng hướng trục hoặc các cấu hình khác. Với quạt hướng trục, không khí chủ yếu chuyển động theo phương song song với trục quay, phù hợp với yêu cầu tạo lưu lượng gió lớn để giải nhiệt và thông gió.

Động cơ

Động cơ là bộ phận cung cấp năng lượng để làm quay cánh quạt. Khi được cấp điện, động cơ truyền chuyển động đến cánh thông qua trục hoặc cơ cấu truyền động, từ đó tạo ra dòng khí cần thiết. Với các mẫu quạt truyền động trực tiếp, động cơ được kết nối trực tiếp với bộ phận quay; trong khi một số thiết kế khác có thể sử dụng dây đai hoặc cơ cấu truyền động trung gian.

Cánh quạt

Cánh quạt là bộ phận trực tiếp tác động lên không khí để tạo dòng chuyển động. Vì vậy, thiết kế của cánh ảnh hưởng trực tiếp đến lưu lượng gió, áp suất, độ ồn và hiệu suất hoạt động của quạt.

Cánh quạt có thể được chế tạo từ nhôm đúc, thép, hợp kim hoặc vật liệu khác tùy mẫu sản phẩm. Khi lựa chọn quạt hút giải nhiệt dàn nóng, cần xem xét kích thước, số lượng, hình dạng và vật liệu cánh để đảm bảo quạt tạo được lưu lượng gió phù hợp mà vẫn đáp ứng yêu cầu về độ bền và độ ồn.

Khung quạt

Khung quạt có nhiệm vụ nâng đỡ các bộ phận bên trong, đồng thời định hướng luồng không khí đi qua quạt. Khung hoặc vỏ quạt có thể được chế tạo từ thép sơn phủ, thép mạ kẽm, nhôm hoặc vật liệu phù hợp với môi trường sử dụng. Một số dòng quạt hướng trục thương mại sử dụng vỏ thép hàn, trong khi các mẫu quạt khác có thể sử dụng thép mạ kẽm để tăng khả năng chống ăn mòn. Đối với quạt lắp gần dàn nóng ngoài trời, nên ưu tiên kết cấu chắc chắn và vật liệu có khả năng chịu được điều kiện nhiệt độ, độ ẩm và tác động của môi trường.

Lưới bảo vệ

Lưới bảo vệ được lắp tại cửa hút hoặc cửa xả của quạt nhằm hạn chế vật thể bên ngoài tiếp xúc với bộ phận quay và góp phần bảo vệ người vận hành. Ngoài chức năng an toàn, lưới bảo vệ cần được thiết kế sao cho không gây cản trở đáng kể đến dòng khí.

Nguyên lý hoạt động của quạt hút giải nhiệt dàn nóng

Hút không khí: Quạt đưa không khí từ môi trường bên ngoài vào và tạo luồng gió đi qua hệ thống ống đồng của dàn nóng, hỗ trợ quá trình trao đổi nhiệt.
Tản nhiệt: Luồng không khí đi qua bề mặt dàn nóng sẽ hấp thụ nhiệt từ môi chất lạnh bên trong các ống đồng. Nhờ đó, môi chất lạnh ở trạng thái hơi có thể ngưng tụ thành dạng lỏng để tiếp tục chu trình làm lạnh.
Giải nhiệt: Việc liên tục đưa không khí qua dàn nóng giúp nhiệt lượng được thải ra môi trường, duy trì điều kiện ngưng tụ phù hợp và hỗ trợ hệ thống điều hòa vận hành ổn định, nâng cao hiệu quả làm mát.

Công dụng của quạt hút giải nhiệt dàn nóng

Quạt hút giải nhiệt dàn nóng có nhiệm vụ tạo luồng không khí cưỡng bức đi qua dàn ngưng, hỗ trợ đưa nhiệt lượng từ môi chất lạnh ra môi trường. Dưới đây là các công dụng chính:

Tăng khả năng tản nhiệt cho dàn nóng: Quạt tạo luồng không khí đi qua các ống và cánh trao đổi nhiệt của dàn ngưng, giúp đưa nhiệt từ môi chất lạnh ra môi trường. Nhờ đó, quá trình thải nhiệt diễn ra hiệu quả hơn so với chỉ dựa vào đối lưu tự nhiên.
Hỗ trợ môi chất lạnh ngưng tụ: Khi nhiệt lượng được lấy ra khỏi môi chất lạnh, hơi môi chất ở nhiệt độ và áp suất cao có thể ngưng tụ thành chất lỏng để tiếp tục chu trình lạnh. Đây là một trong những chức năng quan trọng của dàn ngưng trong hệ thống điều hòa và lạnh.
Duy trì hiệu suất làm lạnh của hệ thống: Lưu lượng không khí phù hợp giúp dàn nóng duy trì khả năng trao đổi nhiệt theo thiết kế. ASHRAE cho biết việc tăng tốc độ không khí qua dàn có thể cải thiện đáng kể hiệu quả trao đổi nhiệt, vì vậy quạt thường được sử dụng để tạo đối lưu cưỡng bức.
Hạn chế tình trạng dàn nóng quá nhiệt: Khi khu vực dàn nóng được cung cấp đủ không khí và khí nóng được thoát ra hiệu quả, nguy cơ nhiệt độ không khí đầu vào tăng cao sẽ được hạn chế. Ngược lại, hiện tượng khí nóng quay trở lại cửa hút hoặc luồng khí bị cản trở có thể làm giảm hiệu suất của thiết bị.

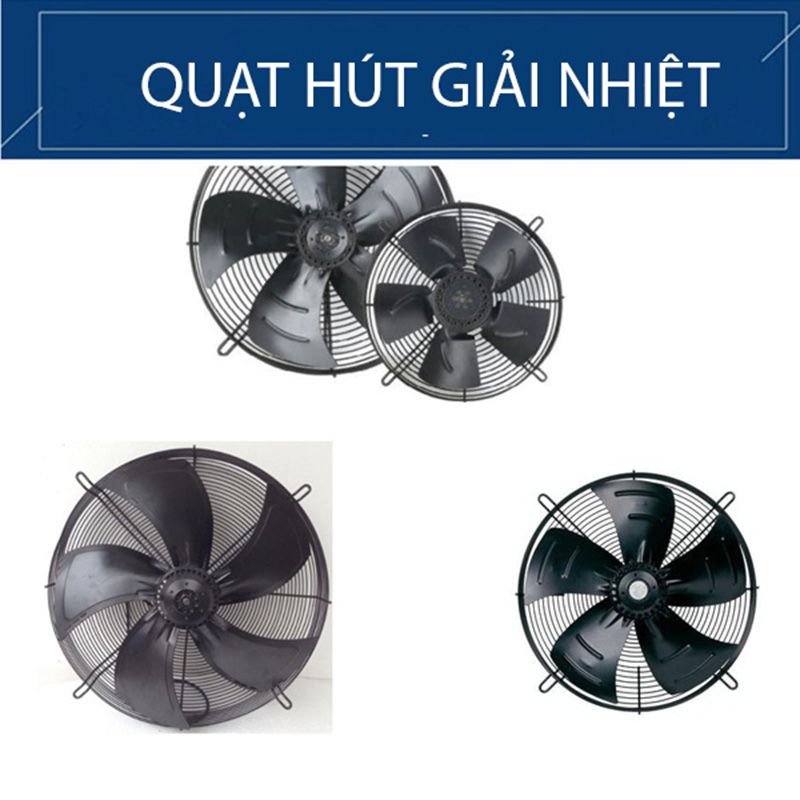

Quạt hút giải nhiệt giúp tăng khả năng tản nhiệt cho dàn nóng

Ứng dụng quạt hút giải nhiệt dàn nóng

Quạt hút giải nhiệt dàn nóng không chỉ xuất hiện trong điều hòa dân dụng mà còn được sử dụng rộng rãi ở nhiều hệ thống làm lạnh và tản nhiệt công nghiệp, thương mại.

Điều hòa không khí dân dụng (nhà ở, chung cư): Quạt dàn nóng được lắp trong cục nóng của điều hòa treo tường, âm trần, tủ đứng… giúp tản nhiệt cho môi chất lạnh, đảm bảo phòng ngủ, phòng khách luôn mát mẻ, đặc biệt vào mùa hè.
Hệ thống HVAC thương mại (văn phòng, trung tâm thương mại, khách sạn, bệnh viện): Các tòa nhà lớn sử dụng dàn nóng công suất cao, rooftop unit, chiller… đều cần quạt giải nhiệt để thải nhiệt từ dàn ngưng, duy trì nhiệt độ trong nhà ổn định và tiết kiệm năng lượng.
Hệ thống lạnh công nghiệp (nhà máy, xưởng sản xuất, kho lạnh): Quạt giải nhiệt được dùng trong dàn ngưng của hệ thống chiller, cold room, máy làm đá, dây chuyền chế biến thực phẩm… để làm nguội môi chất, nước hoặc dầu nhiệt, đảm bảo quy trình sản xuất liên tục.
Trung tâm dữ liệu (data center) và phòng server: Các hệ thống làm mát chính xác cho server, tủ rack cần quạt giải nhiệt hoạt động liên tục để kiểm soát nhiệt độ phòng máy chủ, tránh quá nhiệt thiết bị.
Hệ thống lạnh siêu thị, cửa hàng tiện lợi: Quạt dàn nóng xuất hiện trong tủ mát, tủ đông, kho chứa thực phẩm, giúp tản nhiệt từ môi chất lạnh, duy trì nhiệt độ bảo quản thực phẩm ổn định và an toàn.

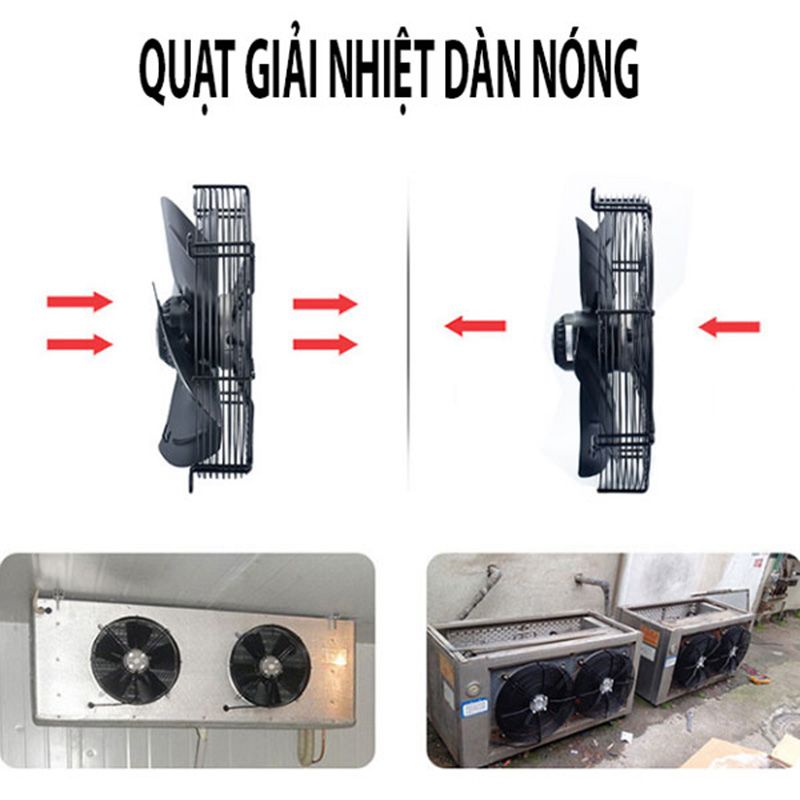

Quạt giải nhiệt dàn nóng được lắp đặt cho hệ thống điều hòa không khí

Câu hỏi thường gặp về quạt hút giải nhiệt dàn nóng

Quạt hút giải nhiệt dàn nóng có cần thiết không?

Có, quạt hút giải nhiệt là bộ phận bắt buộc trong mọi hệ thống điều hòa có dàn nóng. Nếu không có quạt, nhiệt lượng từ môi chất lạnh không thể thải ra ngoài, khiến máy nén quá nhiệt, điều hòa không mát và nhanh hỏng.

Nên chọn quạt hút hay quạt thổi để giải nhiệt dàn nóng?

Trong điều hòa dân dụng và hầu hết hệ thống HVAC, quạt dàn nóng thường là loại “thổi” (blowing) qua dàn ngưng, không phải “hút” theo nghĩa thông gió. Việc chọn hút hay thổi phụ thuộc vào thiết kế vỏ cục nóng; người dùng không tự thay đổi mà phải theo đúng thiết kế gốc của nhà sản xuất để đảm bảo luồng gió và áp suất tĩnh phù hợp.

Quạt giải nhiệt dàn nóng nên có lưu lượng gió bao nhiêu?

Lưu lượng gió của quạt dàn nóng được nhà sản xuất tính toán sẵn cho từng model điều hòa, thường dao động từ 1.500–4.000 m³/h tùy công suất (1 HP–5 HP).

Quạt hút giải nhiệt dàn nóng có tốn nhiều điện không?

Không, quạt dàn nóng tiêu thụ điện rất thấp so với máy nén, thường chỉ khoảng 50–200 W tùy model, chiếm dưới 10% tổng điện năng của cục nóng.

Quạt hút giải nhiệt dàn nóng đóng vai trò then chốt trong việc duy trì hiệu suất làm lạnh và tuổi thọ của điều hòa. Hiểu rõ cấu tạo, nguyên lý hoạt động và cách bảo trì sẽ giúp bạn sử dụng thiết bị hiệu quả, tiết kiệm điện và tránh các sự cố không đáng có.
