Khi tìm sơ đồ đấu dây quạt hơi nước 6 dây, điều quan trọng nhất không phải là nối ngay sáu dây theo một hình có sẵn trên Internet. Cùng là sáu dây nhưng chúng có thể thuộc những cấu hình điện hoàn toàn khác nhau. Có máy sử dụng mô-tơ 1 pha với sáu đầu dây đi trực tiếp từ các cuộn dây, trong khi một số hệ thống lại có ba dây của mô-tơ quạt và ba dây thuộc bơm nước.

Vì vậy, trước khi đấu nối, cần xác định sáu dây đang thuộc thiết bị nào, kiểm tra tem thông số, lần đường đi dây và đo thông mạch hoặc điện trở khi cần. Chỉ sau bước này mới có thể chọn sơ đồ phù hợp với mô-tơ và nguồn điện thực tế.

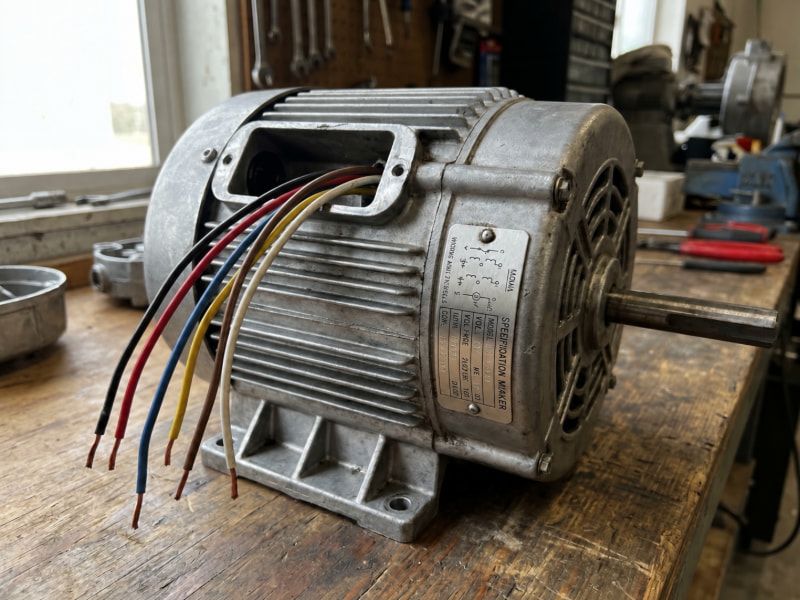

Kiểm tra tem nhãn và bó 6 đầu dây mô-tơ quạt hơi nước trước khi xác định sơ đồ cấp nguồn.

Nội Dung Chính

Quạt hơi nước 6 dây của bạn thuộc cấu hình nào?

Số lượng dây không đủ để kết luận cách đấu. Hai quạt cùng có sáu dây nhưng một chiếc có thể sử dụng mô-tơ 1 pha, chiếc còn lại sử dụng mô-tơ 3 pha kết hợp với bơm nước. Việc đầu tiên là quan sát nguồn gốc của từng dây thay vì dựa vào màu sắc.

Dấu hiệu kiểm tra	Khả năng cấu hình	Việc nên làm tiếp theo
Cả 6 dây cùng đi ra trực tiếp từ thân mô-tơ	Mô-tơ có nhiều đầu cuộn dây, trong đó có thể là mô-tơ 1 pha 6 đầu	Đo thông mạch và điện trở để ghép các đầu cùng cuộn
3 dây đi về mô-tơ, 3 dây còn lại đi về bơm nước	Hệ thống gồm mô-tơ quạt và bơm riêng	Kiểm tra riêng tem và nguồn điện của từng thiết bị
Dây đi qua bo mạch hoặc công tắc nhiều cấp	Có thể liên quan đến điều khiển tốc độ hoặc chức năng phụ	Lần mạch và ưu tiên sơ đồ của đúng model
Có ký hiệu U, V, W hoặc ký hiệu pha trên mô-tơ	Có khả năng là mô-tơ 3 pha	Đối chiếu điện áp và sơ đồ trên nameplate

Không nên xác định chức năng của dây chỉ dựa vào màu. Màu dây không phải lúc nào cũng được sử dụng giống nhau giữa các nhà sản xuất, model hoặc lô sản xuất. Tem mô-tơ, ký hiệu đầu dây, đường đi thực tế và kết quả đo có giá trị hơn màu vỏ dây.

Trường hợp cả 6 dây đều đi ra từ mô-tơ

Nếu cả sáu dây đều đi trực tiếp từ thân mô-tơ, cần xem đây là một bài toán nhận diện cuộn dây trước khi nghĩ đến việc nối nguồn. Với một số mô-tơ 1 pha sáu đầu dây, các đầu dây có thể được chia thành các cặp thuộc cuộn chạy và cuộn phụ hoặc cuộn đề.

Không nên mặc định rằng dây số 1, 2, 3 hay một màu nhất định tương ứng với cuộn chạy hoặc cuộn đề. Cách an toàn hơn là ngắt hoàn toàn nguồn điện, tách các đầu dây ra khỏi mạch điều khiển nếu cần và dùng đồng hồ đo để xác định những dây có quan hệ điện với nhau.

Trường hợp 3 dây mô-tơ quạt và 3 dây bơm nước

Một cấu hình khác thường gặp là sáu dây không thuộc cùng một mô-tơ. Ba dây đi đến mô-tơ quạt, ba dây còn lại đi đến bơm nước. Trong trường hợp này, việc cố đo sáu dây như một mô-tơ duy nhất sẽ dẫn đến kết luận sai.

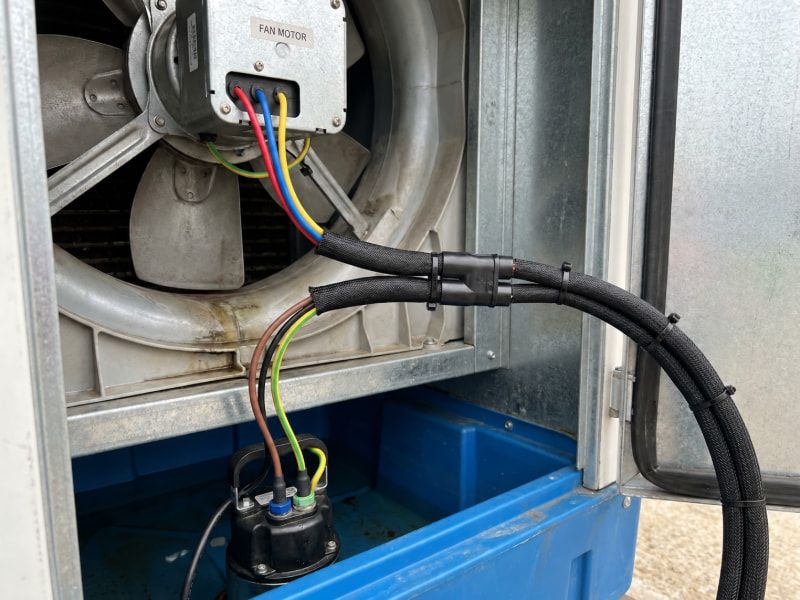

Nhánh dây quạt và bơm nước đi riêng biệt, cần kiểm tra độc lập để tránh đo nhầm mạch.

Hãy lần từng bó dây và xác định chúng kết thúc ở đâu. Sau đó kiểm tra riêng:

Mô-tơ quạt: loại nguồn, điện áp định mức, ký hiệu đầu dây và chiều quay.
Bơm nước: nguồn cấp, dây pha, dây trung tính và dây bảo vệ nếu có.
Mạch điều khiển: công tắc, contactor, bo điều khiển hoặc rơ-le nằm giữa nguồn và tải.

Nếu mô-tơ và bơm sử dụng hai loại nguồn khác nhau, tuyệt đối không gom sáu dây thành một nhóm rồi cấp chung theo phỏng đoán.

Cách xác định 6 đầu dây bằng đồng hồ đo

Khi sáu đầu dây không còn ký hiệu, đồng hồ vạn năng ở chế độ đo điện trở hoặc kiểm tra thông mạch giúp xác định những đầu dây thuộc cùng một cuộn. Toàn bộ quá trình đo phải thực hiện khi thiết bị đã được ngắt nguồn hoàn toàn.

Bước 1: kiểm tra thông mạch và ghép các dây cùng cuộn

Đánh dấu tạm sáu dây là A, B, C, D, E và F. Sau đó đo lần lượt giữa từng cặp dây. Với sáu dây, có tổng cộng 15 cặp cần xem xét nếu chưa biết bất kỳ mối quan hệ nào.

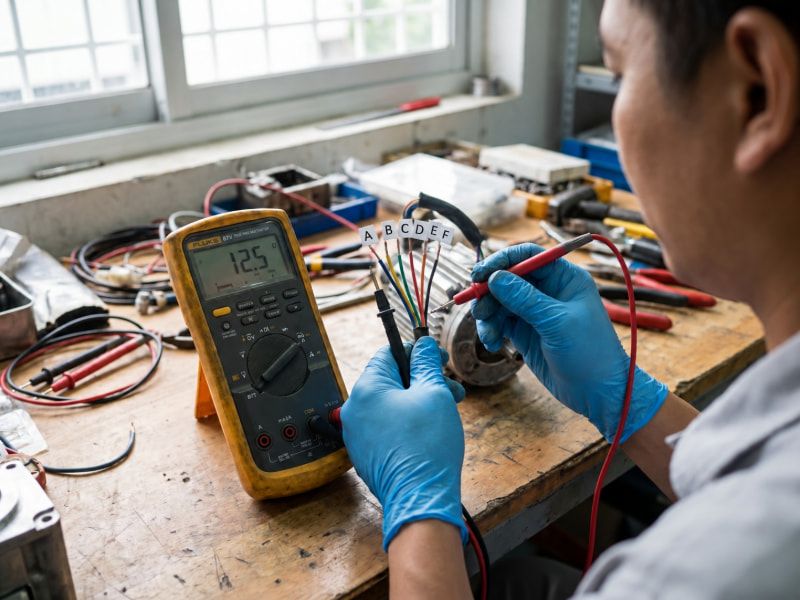

Đo thông mạch bằng đồng hồ vạn năng để xác định chính xác các cặp dây cùng cuộn.

Cặp đo	Kết quả	Ý nghĩa cần xem xét
A – B	Có hoặc không thông mạch	Nếu có điện trở hữu hạn, hai dây có thể thuộc cùng một cuộn hoặc cùng nhánh mạch
A – C	Ghi giá trị đo	So sánh với các cặp còn lại
A – D	Ghi giá trị đo	Không kết luận chỉ từ một phép đo
Các cặp còn lại	Tiếp tục đo lần lượt	Nhóm các dây có quan hệ thông mạch rõ ràng

Nếu xác định được ba cặp dây độc lập, đây là dữ liệu quan trọng để phân tích tiếp cấu tạo cuộn. Tuy nhiên, việc có ba cặp không tự động chứng minh chúng phải được đấu theo một sơ đồ cụ thể. Cần tiếp tục đối chiếu điện trở và thông tin trên mô-tơ.

Bước 2: so sánh điện trở giữa các cuộn

Sau khi ghép được các cặp dây, ghi lại giá trị điện trở của từng cặp và so sánh tương đối. Với một số loại mô-tơ 1 pha, cuộn phụ hoặc cuộn đề có điện trở khác cuộn chạy. Giá trị cụ thể không giống nhau giữa mọi mô-tơ nên không nên áp một con số cố định.

Kết quả quan sát	Cách hiểu	Bước tiếp theo
Ba cặp dây độc lập, mỗi cặp có điện trở hữu hạn	Có khả năng tồn tại ba phần cuộn riêng	So sánh điện trở và đối chiếu cấu tạo motor
Một số dây không có quan hệ điện với nhau	Chúng có thể thuộc các mạch hoặc thiết bị khác nhau	Lần lại đường dây trước khi tiếp tục
Điện trở gần bằng 0 bất thường	Cần kiểm tra khả năng đo nhầm hoặc chập mạch	Không cấp điện để thử
Đồng hồ báo hở ở cặp đáng lẽ thuộc cùng cuộn	Có thể đứt cuộn, đứt dây hoặc xác định sai cặp	Kiểm tra lại đầu nối và mạch

Mục tiêu của bước đo không phải là tìm một con số “chuẩn”, mà là hiểu quan hệ giữa các dây. Sau khi có bảng điện trở, việc chọn sơ đồ sẽ chính xác hơn nhiều so với đấu thử theo màu.

Cách đọc sơ đồ đấu dây theo từng cấu hình

Sơ đồ đấu dây chỉ có giá trị khi nó phù hợp với đúng loại mô-tơ, đúng điện áp và đúng cấu tạo của thiết bị. Với quạt hơi nước sáu dây, nên chia ít nhất thành hai nhóm chính thay vì dùng một sơ đồ chung.

Mô-tơ 1 pha có 6 đầu dây

Trong mô-tơ 1 pha, các cuộn dây tạo từ trường cần thiết để mô-tơ khởi động và vận hành. Một số cấu hình có cuộn chạy, cuộn phụ hoặc cuộn đề được đưa đầu dây ra ngoài riêng biệt. Khi đó, sáu đầu dây cần được xác định theo từng cặp trước khi đấu với nguồn, tụ điện hoặc công tắc.

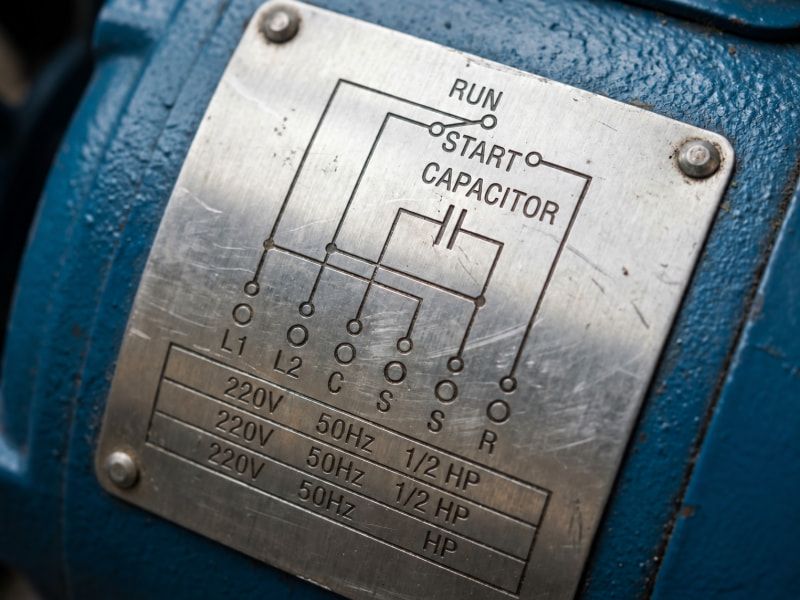

Sơ đồ cuộn dây và trị số tụ điện in trên tem mô-tơ 1 pha giúp đấu nối chuẩn xác.

Về nguyên tắc, trình tự nhận diện nên là:

Ngắt hoàn toàn nguồn điện.
Xác định cả sáu dây đều thực sự đi từ mô-tơ.
Đo thông mạch để ghép các đầu cùng cuộn.
Ghi điện trở của từng cuộn.
Đối chiếu ký hiệu hoặc sơ đồ trên mô-tơ.
Xác định cuộn nào tham gia chạy, cuộn nào tham gia khởi động.
Chỉ sau đó mới xác định vị trí tụ và đường cấp nguồn.

Tụ điện không được chọn hoặc đấu chỉ dựa vào việc mô-tơ có sáu dây. Giá trị tụ và cách mắc phụ thuộc cấu tạo thực tế của mô-tơ. Nếu trên thân mô-tơ có sơ đồ hoặc thông số tụ, thông tin đó phải được ưu tiên.

Cũng không nên lấy một sơ đồ mô-tơ 1 pha 6 dây của model khác rồi nối tương ứng theo màu. Sơ đồ nguyên lý có thể giống nhau về ý tưởng nhưng vị trí đầu dây thực tế vẫn có thể khác.

Cấu hình mô-tơ 3 pha kết hợp bơm 1 pha

Trong cấu hình này, sáu dây cần được hiểu thành hai mạch riêng. Ba dây của mô-tơ quạt phục vụ tải ba pha, trong khi ba dây của bơm có thể gồm dây cấp nguồn và dây bảo vệ của mạch 1 pha.

Cách xử lý đúng là tách việc kiểm tra thành hai phần:

Phần mô-tơ quạt: kiểm tra nameplate, điện áp định mức, ký hiệu pha và cách đấu được nhà sản xuất quy định.
Phần bơm: xác định riêng dây cấp nguồn, dây trung tính và dây bảo vệ nếu được sử dụng.
Phần điều khiển: kiểm tra xem motor và bơm được đóng cắt trực tiếp hay thông qua bo mạch, contactor hoặc công tắc.

Với mô-tơ 3 pha, thứ tự pha ảnh hưởng đến chiều quay. Nếu quạt quay ngược sau khi đã xác định chắc chắn cấu hình và nguồn điện, cần kiểm tra thứ tự pha theo đúng nguyên tắc của mô-tơ 3 pha. Không nên sửa chiều quay bằng cách thay đổi ngẫu nhiên các dây khác trong hệ thống.

Những kiểm tra cần thực hiện trước khi cấp điện

Sau khi xác định được dây, vẫn cần một lượt kiểm tra độc lập trước khi đóng điện. Đây là bước giúp phát hiện những lỗi đơn giản nhưng có thể làm mô-tơ không khởi động, quay sai hoặc nóng nhanh.

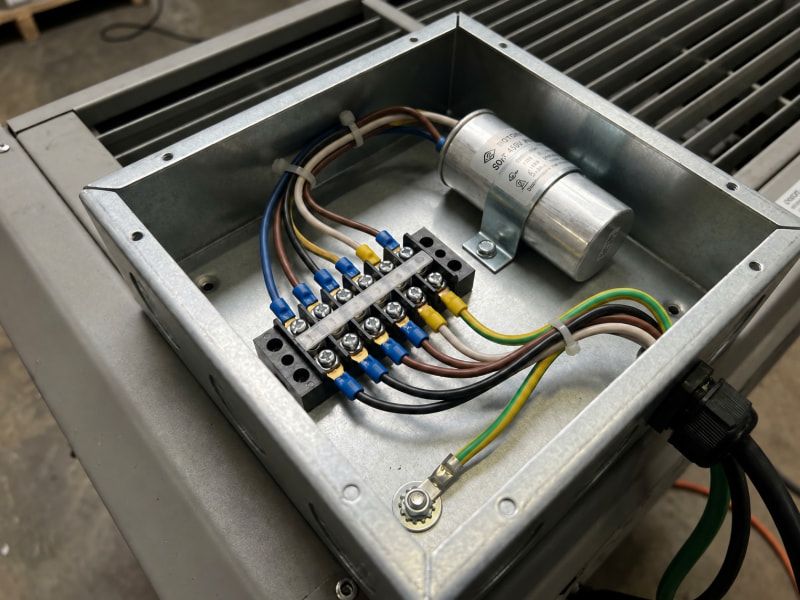

Siết chặt đầu cos và kiểm tra tiếp địa an toàn trước khi đóng điện thử nghiệm quạt.

Đối chiếu điện áp: điện áp nguồn phải phù hợp với thông số ghi trên mô-tơ và bơm.
Xác định loại nguồn: không nhầm mạch 1 pha với mạch 3 pha.
Kiểm tra tụ: nếu mô-tơ sử dụng tụ, phải dùng đúng thông số và đúng vị trí theo sơ đồ của thiết bị.
Kiểm tra dây bảo vệ: dây tiếp địa không được nhầm với dây pha hoặc dây điều khiển.
Kiểm tra mối nối: đầu cos, terminal và điểm nối phải chắc chắn, không để lõi đồng hở hoặc chạm sang đầu bên cạnh.
Kiểm tra cách điện: dây bị nứt, cháy, nóng chảy hoặc cọ sát vào khung kim loại cần được xử lý trước.
Kiểm tra chiều quay yêu cầu: đặc biệt quan trọng với mô-tơ 3 pha và quạt có hướng hút – đẩy cố định.
Đối chiếu lại sơ đồ: sơ đồ trên nameplate hoặc tài liệu đúng model được ưu tiên hơn sơ đồ tổng quát trên Internet.

Nếu không xác định chắc chắn nguồn điện, chức năng từng dây hoặc thông số tụ, không nên cấp điện để “thử xem có chạy không”. Việc thử sai có thể làm cháy cuộn dây, hỏng tụ, hỏng bo điều khiển hoặc gây nguy hiểm điện giật.

Quạt đấu xong nhưng hoạt động không đúng, kiểm tra gì trước?

Nếu quạt đã được đấu nhưng xuất hiện hiện tượng bất thường, nên kiểm tra theo triệu chứng thay vì tháo toàn bộ dây và nối lại ngẫu nhiên.

Triệu chứng	Nên kiểm tra trước	Nguyên nhân thường cần loại trừ
Mô-tơ ù nhưng không quay	Nguồn, tụ, cuộn khởi động và khả năng kẹt cơ khí	Sai mạch tụ, mất cuộn phụ, điện áp không phù hợp hoặc trục bị kẹt
Mô-tơ không có phản ứng	Nguồn vào, công tắc, cầu chì, bảo vệ và thông mạch cuộn dây	Mất nguồn, đứt mạch, thiết bị bảo vệ tác động hoặc cuộn dây hở
Quạt quay ngược	Loại mô-tơ và sơ đồ chiều quay	Thứ tự pha không phù hợp hoặc đấu sai quan hệ cuộn
Mô-tơ nóng nhanh	Điện áp, tải cơ, đấu cuộn và tụ nếu có	Sai sơ đồ, quá tải, tụ không phù hợp hoặc mô-tơ có lỗi
Quạt chỉ chạy một tốc độ	Công tắc tốc độ, dây điều khiển và các đầu cuộn liên quan	Đấu nhầm đầu tốc độ, hỏng công tắc hoặc mất một nhánh điều khiển
Bơm nước không chạy nhưng quạt vẫn quay	Nguồn và mạch riêng của bơm	Không nên kết luận lỗi mô-tơ quạt vì hai tải có thể độc lập

Khi xử lý sơ đồ đấu dây quạt hơi nước 6 dây, nguyên tắc quan trọng nhất là xác định cấu hình trước rồi mới đấu. Sáu dây có thể là sáu đầu của một mô-tơ, cũng có thể thuộc nhiều thiết bị khác nhau. Tem thông số, đường đi dây, kết quả đo thông mạch và điện trở phải được dùng cùng nhau để đưa ra kết luận.

Nếu sơ đồ thực tế của model khác với sơ đồ tổng quát, hãy ưu tiên tài liệu của nhà sản xuất. Không nên dùng màu dây hoặc một hình minh họa bất kỳ làm căn cứ duy nhất để cấp điện.
