Hướng dẫn thay bo quạt hơi nước đa năng và sơ đồ đấu dây chi tiết

Quạt hơi nước gia đình bạn đột nhiên bị mất nguồn, bảng điều khiển loạn cảm ứng, hoặc chức năng bơm nước “đình công” giữa lúc thời tiết nóng bức. Đây là những dấu hiệu điển hình của việc thiết bị đã bị hỏng bo mạch trung tâm. Việc gọi thợ sửa chữa điện lạnh lúc này thường tiêu tốn hàng trăm nghìn đồng, chưa kể thời gian chờ đợi kéo dài khiến sinh hoạt gia đình bị ảnh hưởng.

Chúng tôi mang đến cho bạn một giải pháp tối ưu: tự thay bo quạt hơi nước đa năng. Dựa trên sơ đồ đấu dây chuẩn kỹ thuật và hướng dẫn từng bước dưới đây, bạn hoàn toàn có thể tự tay lắp đặt an toàn, khôi phục 100% chức năng của quạt ngay tại nhà.

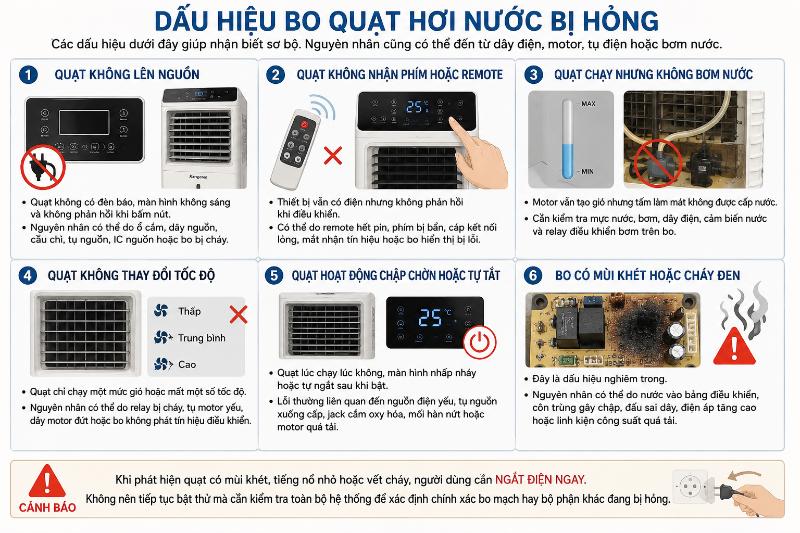

Các dấu hiệu nhận biết bo mạch quạt hơi nước bị hỏng

Đặc thù của quạt hơi nước là luôn phải hoạt động trong môi trường có độ ẩm cao. Hơi ẩm này theo thời gian chính là “kẻ thù” tàn phá các linh kiện điện tử, gây ra tình trạng chập cháy hoặc rỉ sét đường mạch. Trước khi quyết định mua bo mạch mới, bạn hãy đối chiếu thiết bị của mình với 3 “triệu chứng” hư hỏng đặc trưng dưới đây:

• Mất nguồn hoàn toàn: Bạn đã cắm phích, ổ cắm chắc chắn có điện nhưng quạt không phát ra tiếng “bíp” khởi động, đồng thời đèn LED hiển thị không sáng. Hiện tượng này xảy ra khi khối nguồn trên bo mạch đã bị đánh thủng. Lúc này, nếu mở bo mạch ra, bạn thường sẽ thấy tụ điện bị phù, hoặc IC nguồn, điện trở bảo vệ đã cháy đen.

• Lỗi bảng điều khiển: Bảng điều khiển bỗng nhiên “tự chủ” – các phím bấm tự động nhảy số, loạn chức năng dù bạn không hề chạm vào. Hoặc ở một diễn biến khác, mắt nhận hồng ngoại không nhận tín hiệu dù bạn đã thay pin mới cho remote. Hơi nước tích tụ lâu ngày làm mốc các chân linh kiện, gây nhiễu tín hiệu đưa về vi xử lý (IC vỉ mặt) chính là thủ phạm gây ra tình trạng này.

• Mất chức năng cục bộ: Motor quạt gió chính vẫn thổi vù vù, nhưng tính năng quan trọng nhất là bơm nước làm mát hoặc motor đảo hướng gió (túp năng) lại “đứng im bất động”. Lỗi này đa phần do chết các con Triac điều khiển trên mạch. Bạn có thể hình dung Triac giống như những chiếc công tắc điện tử siêu nhỏ; một khi “công tắc” bị chập hoặc đứt gãy, dòng điện sẽ không thể cấp xuống máy bơm nước.

Nếu chiếc quạt nhà bạn đang báo động bằng một trong những dấu hiệu trên, việc thay mới bo mạch là điều bắt buộc để đảm bảo an toàn điện. Đừng quá lo lắng, hãy cùng chúng tôi bước sang phần tiếp theo để phân loại chi tiết các loại bo quạt hơi nước và chuẩn bị cho quá trình sửa thiết bị.

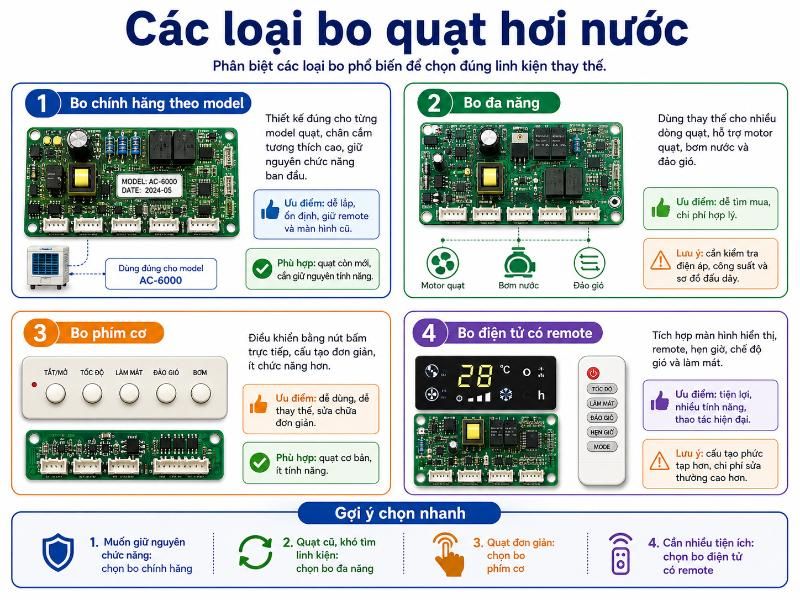

Phân loại bo quạt hơi nước phổ biến trên thị trường

Về cơ bản, khi cần thay thế, bạn sẽ đứng trước hai lựa chọn: săn lùng linh kiện gốc từ nhà sản xuất hoặc sử dụng bộ mạch chuyển đổi. Mỗi phương án đều có những đặc điểm kỹ thuật và yêu cầu lắp đặt riêng.

Bo mạch quạt hơi nước chính hãng

Đây là những bo mạch được tháo ráp từ các dòng máy cũ hoặc do chính hãng cung cấp dưới dạng linh kiện thay thế bảo hành.

• Ưu điểm: Khớp 100% với thiết kế ban đầu. Bạn chỉ cần tháo nắp lưng, rút các cụm dây cũ và cắm jack trực tiếp vào bo mới là thiết bị hoạt động ngay. Phương án này giữ nguyên vẹn thẩm mỹ của cụm phím bấm gốc và cụm màn hình LED hiển thị mà không cần tác động vật lý lên vỏ quạt.

• Nhược điểm: Trở ngại lớn nhất là giá thành cao và sự khan hiếm. Thực tế, các thương hiệu gia dụng thường ngừng sản xuất linh kiện thay thế chỉ sau 3-5 năm ra mắt sản phẩm. Nếu bạn đang dùng các đời máy cũ của Sunhouse, Kangaroo hay Boss, việc tìm đúng mã bo zin gần như là “mò kim đáy bể”. Ngoài ra, linh kiện bóc máy cũng tiềm ẩn rủi ro về độ bền do đã qua một thời gian sử dụng.

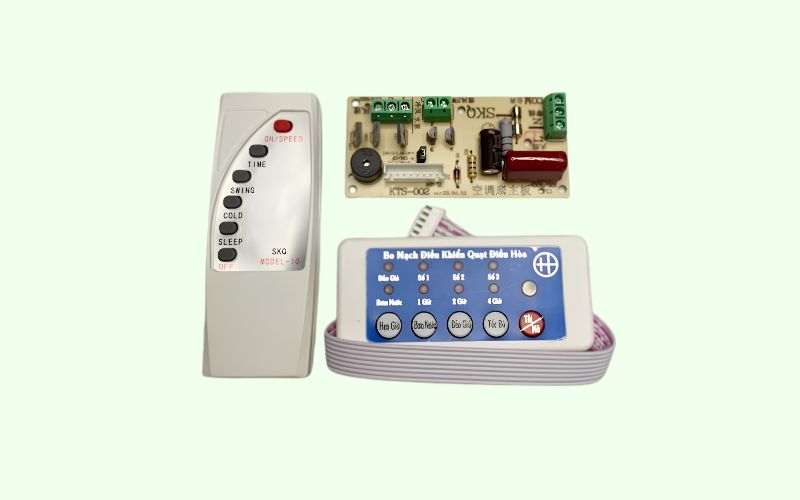

Bo mạch quạt hơi nước đa năng

Để giải quyết bài toán khan hiếm linh kiện zin, các nhà sản xuất đã cho ra đời dòng bo mạch đa năng. Khác với thiết kế nguyên bản, bộ sản phẩm này thường bao gồm một bo mạch trung tâm thu nhỏ, đi kèm một cụm màn hình hiển thị/phím bấm rời và một remote điều khiển từ xa mới tinh.

• Ưu điểm: Lợi thế tuyệt đối nằm ở chi phí vô cùng rẻ (thường chỉ bằng 1/3 bo chính hãng) và khả năng ứng dụng linh hoạt. Nhờ kích thước nhỏ gọn, bạn có thể dễ dàng “độ chế” và lắp ráp bo mạch này cho bất kỳ thương hiệu quạt điều hòa nào trên thị trường, bất chấp mức công suất motor lớn hay nhỏ.

• Nhược điểm: Đổi lại mức giá rẻ, dòng bo đa năng sẽ không có các cổng cắm jack sẵn (Plug & Play). Điều này đòi hỏi người dùng phải có chút tỉ mỉ, biết cách đọc sơ đồ điện in trên mặt bo, đồng thời trang bị kỹ năng cắt nối và bọc băng dính điện an toàn.

Đừng quá e ngại việc phải tự cắt nối dây. Các mẫu bo mạch thế hệ mới hiện nay đều đã tối ưu hóa vị trí đấu nối cực kỳ trực quan. Xem ngay bảng giá các loại quạt hơi nước công nghiệp dễ lắp đặt chi tiết tại đây

Khi đã cầm trên tay một bộ bo đa năng ưng ý, thử thách thực sự tiếp theo chính là làm sao để kết nối những sợi dây nguồn, dây bơm và dây motor vào đúng vị trí của nó. Đừng lo lắng nếu bạn chưa từng cầm kìm cắt dây điện, bởi ngay trong phần tiếp theo, chúng tôi sẽ cung cấp cho bạn một “tấm bản đồ” sơ đồ đấu nối cực kỳ dễ hiểu, đảm bảo ai cũng có thể thực hiện thành công.

Sơ đồ đấu dây bo quạt hơi nước đa năng chuẩn kỹ thuật

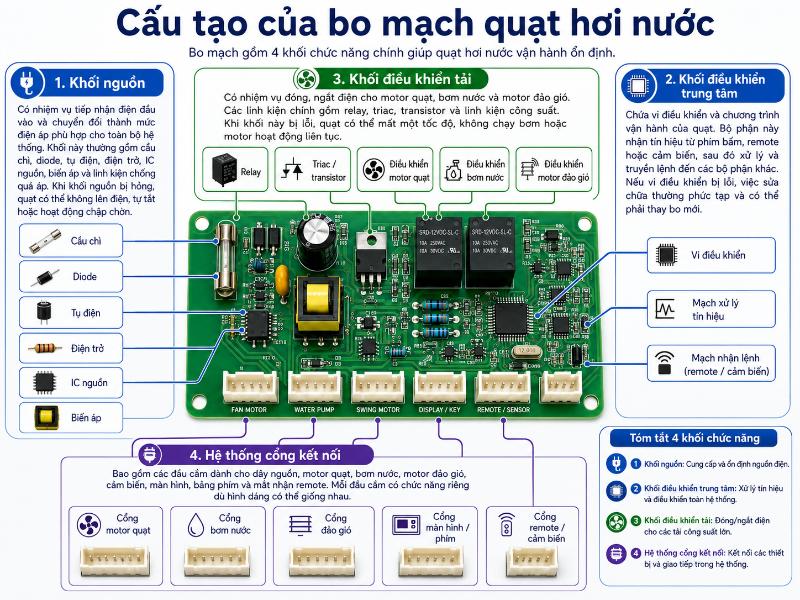

Để bắt đầu, chúng ta hãy cùng phân tích “tấm bản đồ” phân bổ năng lượng trên bo mạch. Hầu hết các loại bo mạch chuyển đổi hiện nay đều chia rõ ràng thành hai khu vực độc lập: Nhóm nhận nguồn điện (AC IN) và Nhóm cấp điện cho thiết bị (Output).

1. Nhóm chân cấp nguồn điện vào

Đây là “trái tim” tiếp nhận dòng điện 220V từ ổ cắm nhà bạn để nuôi toàn bộ hệ thống. Trên bo mạch, khu vực này thường được đánh dấu rõ bằng hai ký hiệu cơ bản:

• Chân L (Dây pha / Dây nóng): Đây là cổng nhận dòng điện có điện áp cao. Chân L thường được kết nối qua một cầu chì bảo vệ (Fuse) nằm ngay trên bo. Nếu có sự cố quá tải, cầu chì này sẽ tự động ngắt để bảo vệ mạch điện.

• Chân N (Dây trung tính / Dây nguội): Đây là cổng nhận dây không mang điện áp (hoặc điện áp rất thấp), tạo thành mạch kín để bo mạch có thể hoạt động ổn định.

2. Nhóm chân điều khiển tải đầu ra

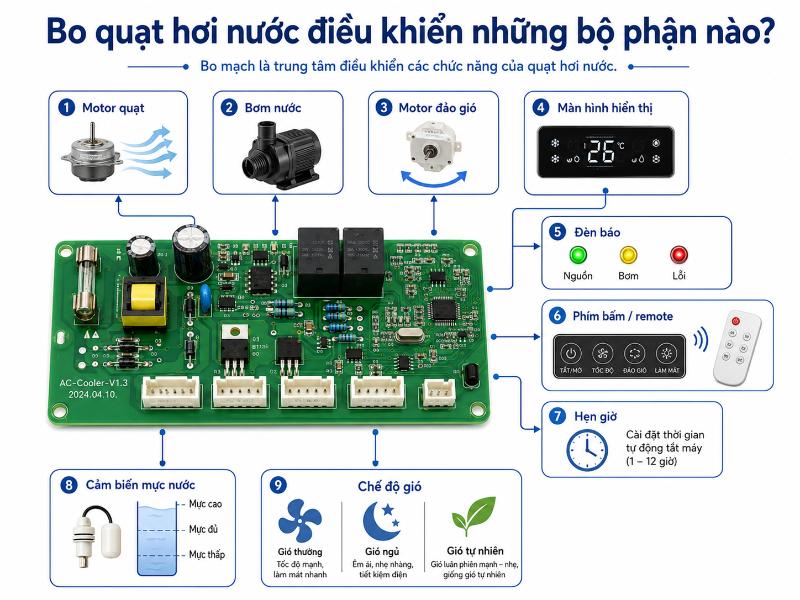

Sau khi bo mạch đã có điện, vi xử lý sẽ làm nhiệm vụ phân phối dòng điện này đến các bộ phận của quạt thông qua các chân lệnh:

• Chân tốc độ quạt (Số 1-2-3 hoặc Low-Med-High): Chịu trách nhiệm cấp điện cho cuộn dây của motor chính. Low (Số 1) là tốc độ gió chậm nhất, Med (Số 2) là gió vừa và High (Số 3) là tốc độ gió mạnh nhất. Việc cắm sai thứ tự các chân này không gây cháy nổ, nhưng sẽ làm đảo lộn chức năng trên remote (ví dụ bấm số 1 thì quạt lại chạy số 3).

• Chân Pump (Bơm nước): Cổng này nối trực tiếp với motor bơm chìm đặt dưới đáy bình chứa. Khi bạn bật chế độ làm mát (Cool), bo mạch sẽ đóng điện tại chân Pump để đẩy nước lên các tấm cooling pad.

• Chân Swing (Túp năng / Motor đảo gió): Cấp nguồn cho chiếc motor nhỏ xíu nằm trên lồng quạt, giúp các nan gió quay qua quay lại để tản đều hơi mát khắp phòng.

Một bí mật kỹ thuật mà ít tài liệu nào nhắc đến khiến 90% người mới đấu nối thất bại là quy tắc “Dây chung” (Dây COM). Trên thực tế, các chân số 1-2-3, Pump và Swing trên bo mạch chỉ đóng vai trò nhả điện dây nóng (L). Để các thiết bị này chạy được, toàn bộ các sợi dây nguội (N) của motor quạt, motor bơm và motor đảo gió đều phải được tuốt vỏ, chụm lại thành một bó và đấu nối trực tiếp vào đường nguồn Neutral của điện lưới.

Hướng dẫn các bước thay bo mạch quạt điều hòa tại nhà

Bạn đã nắm rõ nguyên lý đường đi của dòng điện rồi chứ? Giờ là lúc cất sơ đồ vào trí nhớ, chuẩn bị sẵn kìm cắt, băng dính cách điện và cùng chúng tôi bước vào quy trình thực hành cắt nối dây thực tế nơi biến những lý thuyết này thành luồng gió mát lạnh cho gia đình bạn.

Để quá trình “phẫu thuật” diễn ra suôn sẻ, hãy chuẩn bị sẵn tua vít, kìm tuốt dây, băng dính điện (hoặc ống gen co nhiệt) và bắt tay vào thực hiện theo đúng trình tự sau:

1. Ngắt nguồn điện và quy tắc “xả tụ” bắt buộc

Việc đầu tiên và quan trọng nhất luôn là rút phích cắm điện. Tuy nhiên, sai lầm chết người của nhiều người mới là ngay lập tức dùng tay trần chạm vào bo mạch cũ. Sự thật là, tụ điện bên trong quạt vẫn có thể tích trữ một lượng điện áp đủ gây giật mình ngay cả khi đã ngắt nguồn.

• Mẹo: Trước khi tháo dây, hãy dùng một chiếc tua vít có tay cầm cách điện, chạm đồng thời vào hai chân của tụ điện (cục hình hộp chữ nhật màu đen hoặc tụ nhôm) để xả điện hoàn toàn. Sau bước này, bạn đã có thể an tâm 100% tháo vỏ quạt và tiếp cận khoang chứa bo mạch.

2. Đánh dấu “tọa độ” các bó dây tín hiệu

Đừng vội vàng dùng kìm cắt phăng mọi thứ. Các dòng quạt cũ thường sử dụng màu dây rất lộn xộn và phai mờ theo thời gian.

• Hãy chuẩn bị một cuộn băng dính giấy và một chiếc bút lông.

• Lần theo từng đường dây từ dưới lên, dán nhãn rõ ràng cho từng bó: đâu là cụm 3 dây tốc độ của động cơ chính, đâu là 2 dây của bơm nước, và dây nào dẫn ra motor túp năng (đảo gió). Thao tác tỉ mỉ này sẽ cứu bạn khỏi mớ bòng bong khi chuyển sang đấu nối vào bo mạch mới.

3. Đấu nối và cố định kỹ thuật

Giờ là lúc áp dụng sơ đồ điện chúng ta đã phân tích ở phần trước. Lần lượt tuốt vỏ nilon và nối các dây đã đánh dấu vào đúng cụm chân L-N, các số 1-2-3, Pump và Swing trên bo đa năng.

• Lưu ý: Tuyệt đối không chỉ xoắn dây bằng tay lỏng lẻo. Điểm nối kém tiếp xúc sẽ sinh nhiệt (mô-ve) và làm chảy nhựa. Hãy dùng kìm bấm đầu cốt cắm chặt vào các ngàm trên bo mạch. Nếu nối dây điện, hãy hàn thiếc cẩn thận và bọc kín bằng ống gen co nhiệt thay vì băng dính đen thông thường để chống bong tróc trong môi trường ẩm.

4. Cách ly ẩm, cấp điện và vận hành thử

Nước và linh kiện điện tử không bao giờ là đôi bạn thân. Trước khi đóng nắp vỏ, hãy đảm bảo bo mạch mới được vặn ốc cố định chắc chắn vào đúng vị trí hộp nhựa bảo vệ (hộp cách ly) trên đỉnh quạt.

• Cắm phích điện và dùng remote hoặc phím bấm mới test lần lượt: Tiếng bíp khởi động có kêu không? 3 cấp độ tốc độ gió có chuyển đổi mượt mà không? Quan trọng nhất, hãy nghe xem motor bơm nước dưới đáy bình có phát ra tiếng rung báo hiệu đang đẩy nước lên tấm cooling pad hay không.

Nếu mọi chức năng đều phản hồi hoàn hảo, xin chúc mừng, bạn vừa tự tay cứu sống chiếc quạt điều hòa của gia đình!

Bảng tra cứu mã lỗi và sự cố khi tự thay bo mạch

Để giúp bạn tối ưu hóa thời gian sửa chữa và dễ dàng khoanh vùng sự cố, chúng tôi đã hệ thống hóa các lỗi kinh điển nhất mà người mới bắt đầu thường gặp phải thành bảng tra cứu trực quan sau:

Trước khi đấu nối bất kỳ sợi dây nào vào bo mạch mới, hãy tập thói quen chụp lại toàn bộ hệ thống dây điện trên bo mạch cũ bằng điện thoại. Bức ảnh này sẽ là “phao cứu sinh” đắc lực giúp bạn truy xuất lại chính xác màu sắc và chức năng của từng cụm dây khi xảy ra sự cố không mong muốn.

Khi bo mạch đã hoạt động hoàn hảo và luồng gió mát dần lan tỏa, có lẽ điều duy nhất bạn cần quan tâm lúc này là làm sao để kéo dài tuổi thọ cho “trái tim” mới của chiếc quạt, tránh lặp lại sự cố hư hỏng trong tương lai.

Những lưu ý an toàn khi thao tác với mạch điện quạt hơi nước

Cảm giác đón nhận luồng gió mát lạnh từ chiếc quạt do chính tay mình sửa chữa hẳn sẽ mang lại cho bạn sự phấn khích lớn. Thế nhưng, khoan hãy vội vặn ốc đóng kín nắp vỏ. Môi trường bên trong quạt điều hòa là sự kết hợp cực kỳ nhạy cảm giữa hơi nước độ ẩm cao và lưới điện 220V. Một mối nối lỏng lẻo hay một bo mạch phải gồng gánh quá mức cho phép có thể biến mọi nỗ lực của bạn thành con số không, thậm chí tiềm ẩn rủi ro chập cháy nguy hiểm. Để thiết bị vận hành êm ái, bền bỉ xuyên suốt nhiều mùa nóng, bước nghiệm thu an toàn cuối cùng này là không thể bỏ qua.

Để bảo vệ độ bền cho “trái tim” mới của thiết bị và đảm bảo an toàn tuyệt đối cho gia đình, bạn cần đặc biệt kiểm soát hai yếu tố kỹ thuật sau:

• Tuân thủ giới hạn công suất tải định mức

Trước khi xuống tiền mua mạch mới, hãy kiểm tra kỹ tem thông số dán trên thân motor quạt và bơm nước để xác định chính xác công suất tiêu thụ (tính bằng Watt). Hầu hết các loại bo đa năng tiêu chuẩn trên thị trường chỉ được thiết kế để chịu tải an toàn trong ngưỡng 80W – 100W. Nếu bạn đang sử dụng dòng quạt công suất lớn (như quạt công nghiệp 150W – 200W), việc lắp bo mạch nhỏ sẽ gây quá dòng, làm nổ các linh kiện bán dẫn ngay khi vừa khởi động.

• Cách điện và quy hoạch không gian lắp đặt

Tuyệt đối không dùng băng dính đen thông thường để quấn dây điện bên trong quạt hơi nước, bởi lớp keo sẽ nhanh chóng bị bở và bung tróc dưới tác động của độ ẩm. Giải pháp an toàn nhất là lồng ống gen co nhiệt chuyên dụng cho mọi mối nối. Khi cố định bo mạch, hãy chọn vị trí khoang nhựa trên cùng, đảm bảo khô ráo và cách ly hoàn toàn khỏi khay chứa nước phía dưới để phòng ngừa sự cố tràn hoặc rò rỉ.

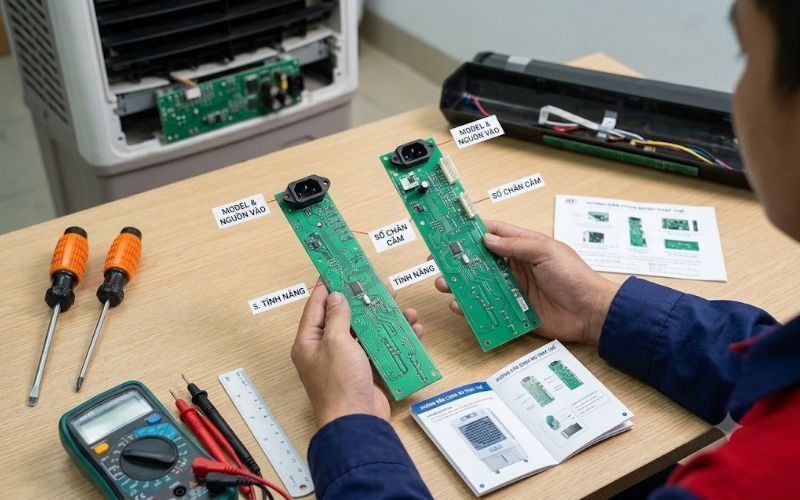

Lời khuyên khi chọn mua linh kiện thay thế

Việc tự tay tháo lắp và hồi sinh chiếc quạt hơi nước tưởng chừng là thử thách khó nhằn, nhưng thực tế lại khá đơn giản nếu bạn kiên nhẫn làm theo đúng sơ đồ kỹ thuật. Quyết định tự sửa chữa không chỉ giúp bạn tối ưu hóa đáng kể chi phí gọi thợ mà còn mang lại những kinh nghiệm xử lý đồ điện gia dụng vô cùng hữu ích.

Để chặng đường này suôn sẻ, khâu chuẩn bị vật tư đóng vai trò quyết định. Thay vì đặt mua những bảng mạch trôi nổi giá rẻ không rõ nguồn gốc, bạn hãy ưu tiên lựa chọn các cửa hàng vật tư điện lạnh uy tín. Một nhà cung cấp có tâm sẽ luôn minh bạch về chính sách bảo hành, hỗ trợ đổi trả nhanh chóng và quan trọng nhất là cung cấp sẵn tài liệu, sơ đồ đấu nối bằng tiếng Việt để bạn dễ dàng thao tác tại nhà.

Nextfan là đơn vị cung cấp bo quạt hơi nước và linh kiện thay thế cho nhiều dòng quạt làm mát trên thị trường. Sản phẩm được tư vấn dựa trên model quạt, công suất motor, số cấp tốc độ và các chức năng cần sử dụng nhằm hạn chế tình trạng mua nhầm hoặc lắp sai bo.

• Đa dạng loại bo: Cung cấp bo chính hãng theo model và bo đa năng phù hợp với nhiều dòng quạt hơi nước.
• Tư vấn đúng thông số: Kỹ thuật viên hỗ trợ kiểm tra điện áp, công suất, chân cắm và sơ đồ đấu dây trước khi khách hàng đặt mua.
• Giá bán minh bạch: Báo giá rõ ràng theo từng loại bo, chức năng và mức độ tương thích.
• Hỗ trợ kỹ thuật: Hướng dẫn kiểm tra, lắp đặt và xử lý các lỗi cơ bản trong quá trình sử dụng.
• Chính sách bảo hành rõ ràng: Sản phẩm được kiểm tra trước khi giao và hỗ trợ theo điều kiện bảo hành cụ thể.

Khách hàng nên gửi ảnh hai mặt bo cũ, tem model quạt và thông số motor để Nextfan đối chiếu chính xác. Liên hệ Nextfan để được tư vấn loại bo quạt hơi nước phù hợp, báo giá nhanh và hỗ trợ kỹ thuật trong quá trình lắp đặt.
