HVAC là gì? Cấu tạo, nguyên lý và cách lựa chọn phù hợp

09/07/2026 Nghị Nextfan 5 lượt xem

Nhà xưởng lắp đầy quạt và máy lạnh nhưng nhiệt độ vẫn thất thường, không khí vẫn bí bách, hóa đơn điện thì tăng đều mỗi tháng. Vấn đề không nằm ở số lượng thiết bị mà ở cách chúng được kết nối thành một hệ thống, và đó cũng là lý do nhiều người bắt đầu tìm hiểu HVAC là gì. Chọn đúng cấu hình ngay từ đầu quyết định cả chi phí đầu tư lẫn hiệu quả vận hành suốt vòng đời công trình.

Bài viết dưới đây, Nextfan chia sẻ chi tiết về cấu tạo, nguyên lý hoạt động và cách lựa chọn hệ thống HVAC phù hợp cho nhà xưởng.

Nội Dung Chính

HVAC là gì?

HVAC là hệ thống kỹ thuật kiểm soát đồng thời nhiệt độ, độ ẩm và chất lượng không khí trong một không gian kín, được cấu thành từ ba khối chức năng sưởi ấm, thông gió và điều hòa không khí hoạt động liên kết với nhau.

HVAC không phải là một thiết bị đơn lẻ mà là một tổ hợp kỹ thuật hoàn chỉnh. Toàn bộ thiết kế của hệ thống được xây dựng dựa trên ba nguyên tắc vật lý nền tảng gồm truyền nhiệt, nhiệt động lực học và cơ học chất lỏng. Chính vì vậy, mọi thông số của hệ thống đều phải được tính toán theo đặc thù từng công trình chứ không thể áp dụng rập khuôn.

Trong tổng thể một công trình xây dựng, HVAC là một hạng mục thuộc hệ cơ điện MEP, đứng ngang hàng với hệ thống điện và hệ thống cấp thoát nước. Vai trò của hạng mục này là tạo ra môi trường trong nhà thoải mái cho người sử dụng, đồng thời đáp ứng các tiêu chuẩn kỹ thuật riêng của từng loại công trình. Với nhà xưởng, tiêu chuẩn đó còn gắn với yêu cầu của dây chuyền sản xuất và mức độ phát thải trong quá trình vận hành.

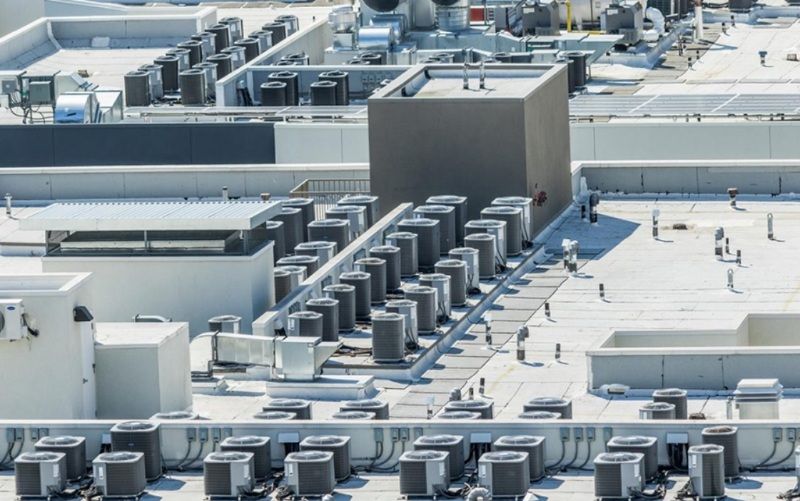

tìm hiểu HVAC là gì — Hệ thống kỹ thuật kiểm soát đồng thời nhiệt độ, độ ẩm và chất lượng không khí trong một không gian kín

HVAC là viết tắt của cụm từ nào

HVAC là từ viết tắt của cụm tiếng Anh Heating, Ventilation and Air Conditioning, dịch sang tiếng Việt là hệ thống sưởi ấm, thông gió và điều hòa không khí.

Ba thành tố trong tên gọi phản ánh đúng ba nhiệm vụ mà hệ thống đảm nhận:

Heating (sưởi ấm): nâng nhiệt độ không gian lên ngưỡng cần thiết và duy trì mức nhiệt đó ổn định.
Ventilation (thông gió): đưa không khí tươi từ bên ngoài vào, thải khí ô nhiễm ra ngoài, duy trì lưu lượng trao đổi không khí liên tục.
Air Conditioning (điều hòa không khí): làm mát, khử ẩm và xử lý không khí trước khi cấp vào khu vực sử dụng.

Hệ thống HVAC trong nhà xưởng gồm những bộ phận nào

Hệ thống HVAC trong nhà xưởng được cấu thành từ hai tầng: ba khối chức năng Heating – Ventilation – Air Conditioning ở tầng logic, và nhóm thiết bị vật lý gồm chiller, AHU, FCU, tháp giải nhiệt, quạt thông gió, ống gió, ống nước lạnh cùng bộ điều khiển ở tầng thực thi.

Thiết bị trong khối Heating

Khối Heating đảm nhận nhiệm vụ cấp nhiệt cho hệ thống, gồm các thiết bị sinh nhiệt và mạng ống dẫn nhiệt đi kèm.

Nhóm thiết bị chính trong khối này bao gồm:

Nồi hơi: sinh hơi nước hoặc nước nóng, phù hợp với nhà xưởng có nhu cầu nhiệt lớn và liên tục.
Bơm nhiệt: thu nhiệt từ môi trường bên ngoài rồi chuyển vào bên trong, cho hiệu suất năng lượng cao hơn phương pháp gia nhiệt trực tiếp.
Điện trở gia nhiệt: cấp nhiệt trực tiếp bằng điện, thường dùng cho quy mô nhỏ hoặc làm khối gia nhiệt bổ sung đặt sau AHU.
Hệ thống ống dẫn nhiệt: vận chuyển môi chất nóng từ nguồn sinh nhiệt đến các điểm tiêu thụ.

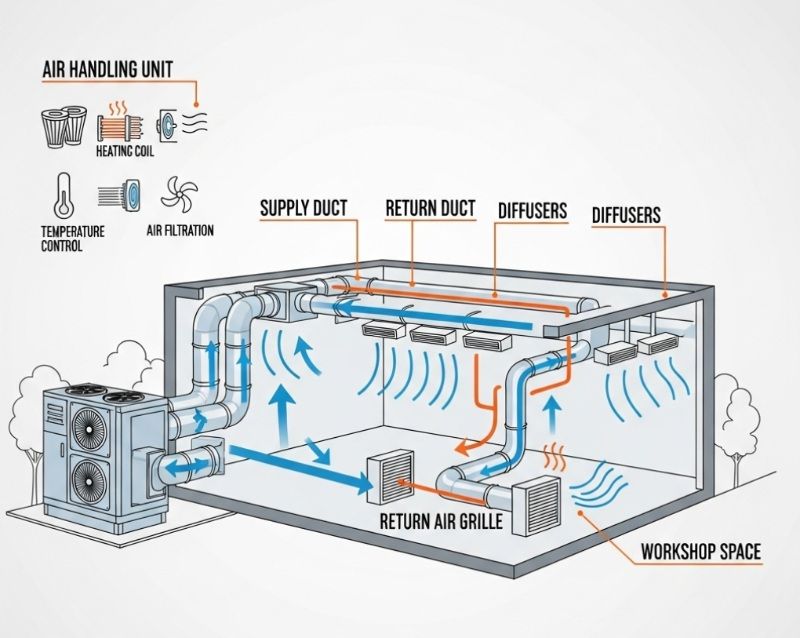

Thiết bị trong khối Heating — Hệ thống Heating trong HVAC

Thiết bị trong khối Ventilation

Khối Ventilation phụ trách toàn bộ hoạt động trao đổi không khí giữa bên trong và bên ngoài nhà xưởng, với quạt công nghiệp giữ vai trò thiết bị trung tâm.

Các thiết bị cấu thành khối này gồm:

Quạt cấp gió tươi: đưa không khí sạch từ bên ngoài vào không gian sản xuất.
Quạt hút và quạt thông gió: đẩy khí nóng, bụi và hơi hóa chất ra khỏi khu vực làm việc.
Miệng gió cấp và miệng gió hồi: phân phối và thu hồi luồng khí tại từng vị trí trong xưởng.
Van chỉnh gió: điều tiết lưu lượng khí tươi được nạp vào hệ thống.
Hệ thống lọc bụi: giữ lại tạp chất trong luồng khí trước khi khí đi vào thiết bị xử lý.

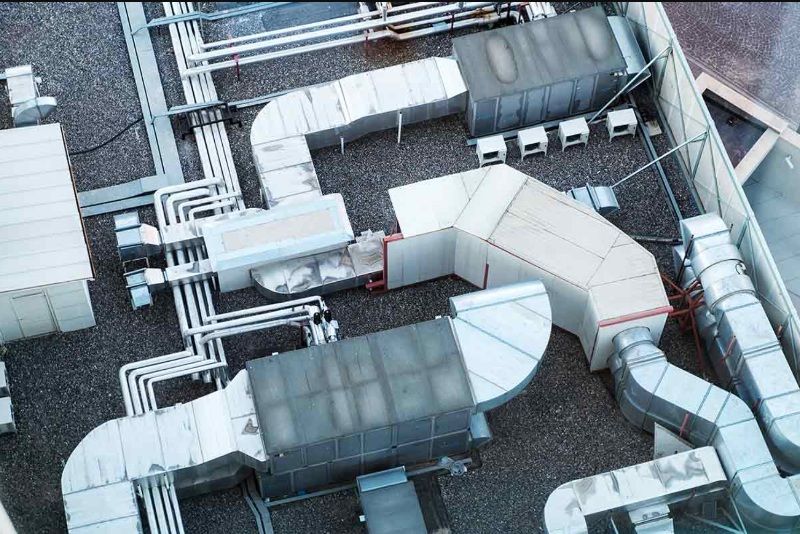

Thiết bị trong khối Ventilation — Hệ thống khối Ventilation

Thiết bị trong khối Air Conditioning

Khối Air Conditioning xử lý nhiệt độ và độ ẩm của không khí, hoạt động dựa trên chu trình làm lạnh khép kín với chiller là thiết bị đầu nguồn.

Cấu hình thiết bị tiêu chuẩn của khối này bao gồm:

Chiller: sản xuất nước lạnh cấp cho toàn bộ hệ thống điều hòa trung tâm.
AHU (Air Handling Unit): xử lý không khí về nhiệt độ, độ ẩm, áp suất và độ sạch, sau đó phân phối đến từng khu vực.
FCU (Fan Coil Unit): trao đổi nhiệt và điều hòa không khí ở phạm vi từng phòng hoặc từng khu vực nhỏ.
Cooling Tower: giải nhiệt cho chiller trong cấu hình giải nhiệt bằng nước.
Hệ thống ống nước lạnh: vận chuyển nước lạnh giữa chiller và các thiết bị xử lý khí.

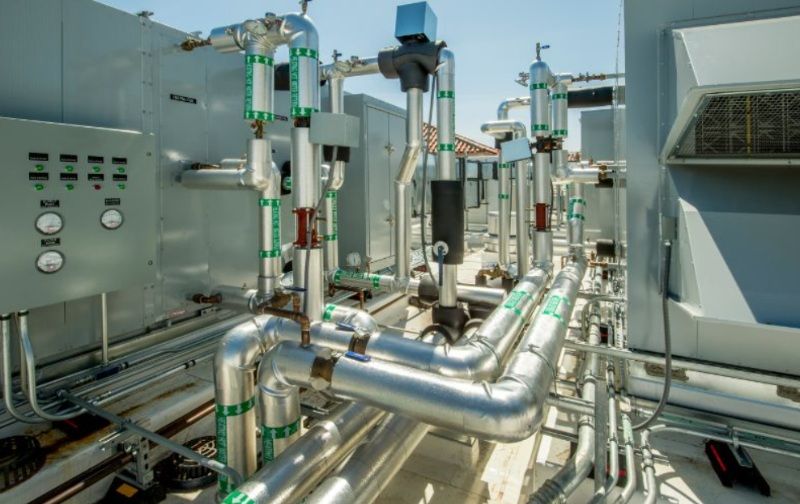

hệ thống Air Conditioning — hệ thống khối Air Conditioning

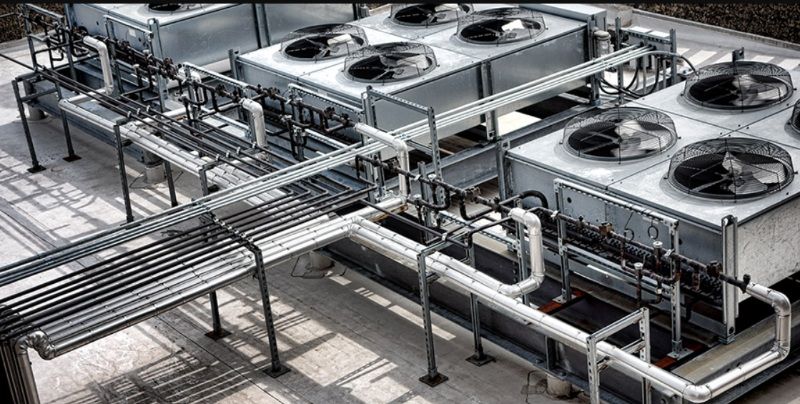

Hệ thống ống gió và bộ điều khiển

Hệ thống ống gió là mạng phân phối vật lý của toàn bộ HVAC, còn bộ điều khiển là trung tâm giám sát và ra lệnh vận hành cho các thiết bị.

Về ống gió, đây cũng là dấu hiệu dễ nhận biết nhất khi quan sát một công trình có lắp đặt HVAC. Ba dạng tiết diện ống gió phổ biến hiện nay gồm vuông, tròn và oval, mỗi dạng phù hợp với một điều kiện không gian và yêu cầu tổn thất áp suất khác nhau. Hệ thống ống gió chia thành hai nhánh riêng biệt là nhánh cấp gió và nhánh hồi gió.

Về bộ điều khiển, thiết bị này thường được tích hợp trong hệ BMS của công trình. Bộ điều khiển thu thập dữ liệu từ mạng cảm biến đặt tại các khu vực, so sánh với thông số cài đặt rồi tự động điều chỉnh công suất chiller, tốc độ quạt và độ mở van chỉnh gió. Nhờ cơ chế này, hệ thống duy trì được điều kiện môi trường ổn định mà không cần can thiệp thủ công liên tục.

Nguyên lý hoạt động của hệ thống HVAC

Hệ thống HVAC vận hành theo vòng tuần hoàn khép kín gồm bốn giai đoạn: thu khí tươi từ bên ngoài, xử lý khí tại thiết bị trung tâm, phân phối vào không gian sử dụng, sau đó thu hồi một phần và thải bỏ phần còn lại.

Đi sâu vào nguyên lý vận hành, điểm cốt lõi tạo nên hiệu quả của hệ thống nằm ở vòng phản hồi. Cảm biến đặt tại các khu vực liên tục đo nhiệt độ, độ ẩm và áp suất, gửi dữ liệu về bộ điều khiển. Bộ điều khiển đối chiếu số liệu thực tế với ngưỡng cài đặt rồi điều chỉnh hoạt động của thiết bị tương ứng. Vòng lặp này diễn ra không ngừng trong suốt quá trình hệ thống hoạt động.

Ba chu trình khí trong hệ thống HVAC

Ba chu trình khí gồm Supply Air, Return Air và Exhaust Air, tạo thành dòng chảy không khí hoàn chỉnh của hệ thống.

Chi tiết từng chu trình như sau:

Supply Air (cấp khí): đưa không khí đã qua xử lý về nhiệt độ, độ ẩm và độ sạch vào khu vực sử dụng thông qua miệng gió cấp.
Return Air (hồi khí): thu hồi không khí từ không gian sử dụng quay trở lại thiết bị xử lý để tái sử dụng, giúp giảm tải cho hệ thống.
Exhaust Air (thải khí): đẩy phần không khí không đạt chất lượng ra môi trường bên ngoài, thường áp dụng cho khu vực vệ sinh, khu phát sinh hơi hóa chất hoặc khu vực có mức ô nhiễm cao.

Tỷ lệ giữa khí hồi và khí thải quyết định trực tiếp đến chi phí vận hành. Tăng tỷ lệ khí hồi giúp tiết kiệm năng lượng vì hệ thống không phải xử lý lại toàn bộ lượng khí từ đầu, nhưng đổi lại chất lượng không khí trong xưởng sẽ giảm nếu tỷ lệ này bị đẩy quá cao.

Trình tự xử lý không khí qua AHU

Không khí đi qua AHU theo trình tự bốn bước gồm lấy gió tươi và điều tiết lưu lượng, lọc thô, điều chỉnh nhiệt độ cùng độ ẩm, cuối cùng là lọc tinh trước khi cấp vào không gian.

Quá trình xử lý diễn ra theo thứ tự:

Bước 1: khí tươi được thu từ bên ngoài qua cụm khí đầu vào, van chỉnh gió kiểm soát lượng khí tươi được nạp vào hệ thống.
Bước 2: khí đi qua màng lọc thô để loại bỏ các tiểu phân kích thước lớn như bụi, xơ sợi và côn trùng.
Bước 3: khí được đưa qua dàn trao đổi nhiệt để hạ nhiệt độ và khử ẩm, sau đó qua bộ gia nhiệt nếu cần nâng nhiệt về đúng ngưỡng cài đặt.
Bước 4: khí đi qua màng lọc tinh để loại bỏ tiểu phân nhỏ, rồi được quạt đẩy vào hệ thống ống gió phân phối.

Tại điểm nạp khí, luồng gió tươi từ bên ngoài được hòa trộn với luồng khí hồi thu về từ không gian sử dụng. Tỷ lệ hòa trộn này do bộ điều khiển tính toán dựa trên mật độ người, mức phát thải và yêu cầu chất lượng không khí của từng khu vực.

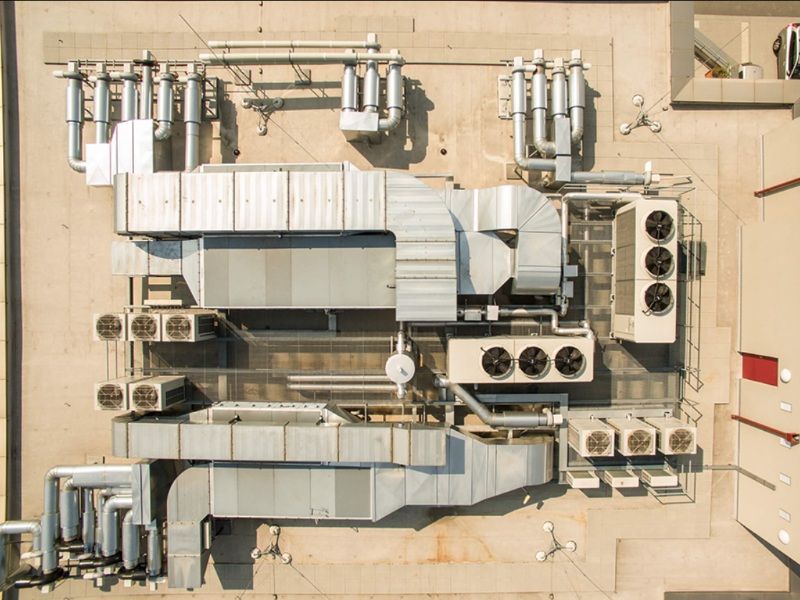

Nguyên lý hoạt động của hệ thống HVAC — thu khí tươi bên ngoài, xử lý khí tại thiết bị trung tâm, phân phối vào không gian sử dụng

Các loại hệ thống HVAC cho nhà xưởng

Hệ thống HVAC cho nhà xưởng được phân loại theo hai tiêu chí chính:

Phân loại theo môi chất giải nhiệt

Theo môi chất giải nhiệt, hệ thống HVAC chia thành hai nhóm là giải nhiệt bằng gió và giải nhiệt bằng nước.

Đặc điểm của từng nhóm:

Hệ thống giải nhiệt gió: thải nhiệt trực tiếp ra không khí qua dàn ngưng, không cần tháp giải nhiệt và hệ thống nước tuần hoàn. Nhóm này có chi phí đầu tư ban đầu thấp, lắp đặt nhanh, bảo trì đơn giản, phù hợp với nhà xưởng quy mô vừa và nhỏ hoặc nơi nguồn nước hạn chế.
Hệ thống giải nhiệt nước: thải nhiệt qua tháp giải nhiệt với nước làm môi chất trung gian. Nhóm này cho hiệu suất cao và ổn định hơn khi tải nhiệt lớn, phù hợp với nhà xưởng có diện tích rộng và mật độ máy móc sinh nhiệt cao, đổi lại chi phí đầu tư ban đầu và yêu cầu bảo trì đều cao hơn.

Phân loại theo phạm vi phục vụ

Theo phạm vi phục vụ, hệ thống HVAC chia thành ba nhóm là cục bộ, bán trung tâm và trung tâm.

Đặc điểm và quy mô áp dụng của từng nhóm:

Hệ thống cục bộ: mỗi thiết bị phục vụ một khu vực độc lập, không dùng chung nguồn lạnh. Nhóm này phù hợp với xưởng nhỏ dưới vài trăm mét vuông hoặc các khu vực có yêu cầu nhiệt độ tách biệt như phòng điều khiển, phòng kỹ thuật.
Hệ thống bán trung tâm: dùng chung một cụm nguồn lạnh cấp cho nhiều dàn xử lý đặt tại các khu vực khác nhau. Nhóm này phù hợp với nhà xưởng quy mô vừa, cần kiểm soát nhiệt độ theo từng khu nhưng chưa cần đầu tư hệ trung tâm hoàn chỉnh.
Hệ thống trung tâm: toàn bộ nhà xưởng dùng chung nguồn lạnh từ cụm chiller, phân phối qua AHU và mạng ống gió, vận hành dưới sự giám sát của BMS. Nhóm này phù hợp với nhà xưởng diện tích lớn, nhiều khu chức năng và có yêu cầu kiểm soát môi trường nghiêm ngặt.

Lợi ích của hệ thống HVAC đối với nhà xưởng

Hệ thống HVAC mang lại lợi ích cho nhà xưởng gồm:

Ổn định nhiệt độ và độ ẩm cho dây chuyền sản xuất. Nhiều ngành sản xuất đặt ra ngưỡng nhiệt độ và độ ẩm bắt buộc, từ dệt may, in ấn, điện tử cho đến chế biến thực phẩm và dược phẩm. Khi thông số môi trường dao động ngoài ngưỡng, sản phẩm dễ phát sinh lỗi, tỷ lệ phế phẩm tăng và máy móc vận hành thiếu chính xác. Hệ thống HVAC giữ các thông số này ổn định trong suốt ca sản xuất.

Loại bỏ bụi, hơi hóa chất và khí thải phát sinh. Khối thông gió liên tục đưa khí tươi vào và đẩy khí ô nhiễm ra ngoài, kết hợp với hệ thống lọc giữ lại tạp chất trong luồng khí. Nhờ đó, nồng độ bụi và hơi khí độc trong khu vực làm việc được duy trì dưới ngưỡng cho phép.

Bảo vệ sức khỏe người lao động và tuổi thọ máy móc. Môi trường mát mẻ, thoáng khí giúp giảm mệt mỏi, hạn chế các bệnh hô hấp và nâng cao năng suất lao động. Với thiết bị, việc kiểm soát độ ẩm ngăn ngừa hiện tượng ăn mòn và đọng sương trên bề mặt linh kiện, kéo dài đáng kể tuổi thọ máy móc.

Tối ưu chi phí năng lượng khi thiết kế đúng tải. Một hệ thống HVAC được tính toán chính xác theo tải nhiệt thực tế sẽ vận hành ở vùng hiệu suất tối ưu, tránh tình trạng chạy quá tải hoặc non tải kéo dài. Bộ điều khiển tự động điều chỉnh công suất theo nhu cầu thực tế cũng góp phần cắt giảm điện năng tiêu thụ trong những khung giờ tải thấp.

Bảng so sánh hệ thống HVAC và các hệ thống điều hòa – thông gió khác

Hệ thống HVAC khác biệt với các hệ thống điều hòa – thông gió khác ở phạm vi chức năng. Bảng dưới đây đối chiếu bốn hệ thống dễ gây nhầm lẫn nhất theo ba tiêu chí gồm phạm vi chức năng, thành phần cấu tạo và bối cảnh áp dụng, giúp phân định rõ ranh giới giữa chúng:

Tiêu chí	HVAC	Điều hòa không khí	ACMV	HVAC&R / HVACR
Phạm vi chức năng	Sưởi ấm, thông gió, điều hòa không khí	Làm mát và khử ẩm	Điều hòa không khí và thông gió cơ khí	Sưởi ấm, thông gió, điều hòa và làm lạnh
Khối Heating	Có	Không	Không	Có
Khối Ventilation	Có	Không	Có	Có
Khối làm lạnh chuyên dụng	Không tách riêng	Không	Không	Có
Quan hệ với HVAC	Chỉnh thể	Bộ phận của HVAC	Hệ thống con của HVAC	Biến thể mở rộng của HVAC
Bối cảnh áp dụng phổ biến	Nhà xưởng, tòa nhà, bệnh viện, phòng sạch	Văn phòng, nhà ở, khu vực nhỏ	Công trình khí hậu nhiệt đới	Kho lạnh, chế biến thực phẩm, dược phẩm

Hy vọng những chia sẻ của Nextfan giúp bạn hiểu rõ HVAC là gì cùng cấu tạo, nguyên lý và cách lựa chọn cấu hình hệ thống phù hợp với nhà xưởng của mình. Nếu bạn đang cần tư vấn giải pháp thông gió, hệ thống làm mát cho nhà xưởng hoặc lựa chọn thiết bị phù hợp với tải nhiệt thực tế, hãy liên hệ với Nextfan để được tư vấn hỗ trợ chi tiết.
