Động cơ không chổi than BLDC: Cấu tạo, nguyên lý hoạt động

10/24/2026 Công Nghị NextFan 9 lượt xem

Động cơ không chổi than BLDC là loại động cơ điện sử dụng bộ điều khiển điện tử thay cho chổi than, giúp vận hành êm ái, tiết kiệm điện và có tuổi thọ cao hơn. Nhờ những ưu điểm vượt trội này, động cơ BLDC đang được ứng dụng rộng rãi trong điều hòa, máy giặt, quạt, xe điện và nhiều thiết bị công nghiệp hiện đại. Cùng theo dõi bài viết dưới đây để tìm hiểu chi tiết hơn về cấu tạo, nguyên lý hoạt động cũng như ứng dụng của loại động cơ này.

Nội Dung Chính

Động cơ không chổi than BLDC là gì?

Động cơ không chổi than BLDC là loại động cơ điện một chiều hoạt động mà không sử dụng chổi than và cổ góp cơ khí. Thay vì dùng chổi than để đảo chiều dòng điện như động cơ DC thông thường, động cơ BLDC sử dụng bộ điều khiển điện tử để cấp dòng vào các cuộn dây stator theo đúng trình tự, tạo ra từ trường quay và làm rotor quay liên tục.

Tên gọi “không chổi than” xuất phát từ điểm khác biệt quan trọng nhất của loại động cơ này. Trong động cơ DC có chổi than, chổi than tiếp xúc trực tiếp với cổ góp để truyền dòng điện và đảo chiều dòng trong rotor. Với động cơ BLDC, chức năng này được thay thế bằng mạch điều khiển và các linh kiện bán dẫn, giúp giảm ma sát, tiếng ồn, tia lửa điện và hao mòn cơ khí.

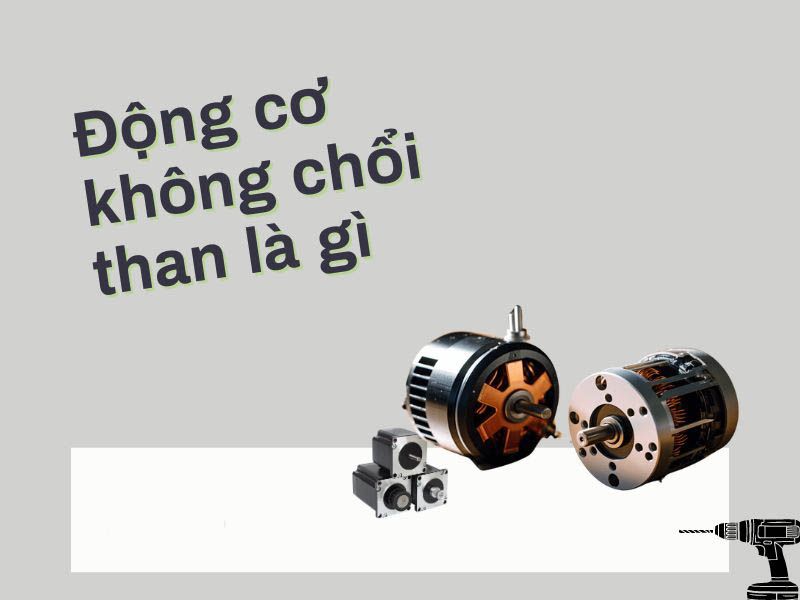

Động cơ không chổi than là loại động cơ điện một chiều hoạt động mà không sử dụng chổi than và cổ góp cơ khí

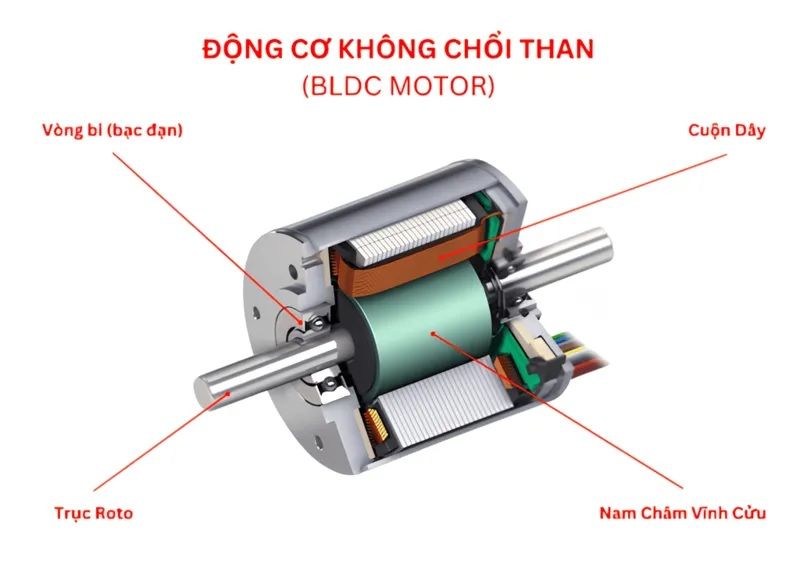

Cấu tạo của động cơ không chổi than

Động cơ không chổi than BLDC được tạo thành từ bốn bộ phận chính: rotor nam châm vĩnh cửu, stator cùng cuộn dây, cảm biến vị trí Hall và bộ điều khiển điện tử. Các bộ phận này phối hợp với nhau để tạo từ trường quay, xác định vị trí rotor và cấp điện đúng thời điểm, giúp động cơ vận hành êm ái, hiệu quả và không cần chổi than.

Rotor nam châm vĩnh cửu

Rotor là phần quay của động cơ, thường được chế tạo từ các nam châm vĩnh cửu gắn trên lõi sắt hoặc trục động cơ. Nam châm trên rotor có các cực Bắc – Nam rõ ràng, tạo thành từ trường cố định.

Khi stato tạo ra từ trường quay, lực tương tác giữa từ trường của stator và nam châm vĩnh cửu trên rotor sẽ kéo roto quay theo. Vì rotor không có cuộn dây và không cần cấp dòng điện trực tiếp, động cơ BLDC giảm được tổn thất điện trở, nhiệt lượng và hư hỏng do chổi than gây ra

Stator và cuộn dây

Stator là phần đứng yên của động cơ, thường gồm các lá thép silic xếp chồng để giảm tổn thất từ và tăng hiệu suất. Trên stator được quấn các cuộn dây đồng, thường bố trí theo cấu hình ba pha.

Các cuộn dây stator có thể nối theo hai kiểu phổ biến:

Kiểu sao (Y): Thường cho mô-men xoắn tốt hơn ở tốc độ thấp.
Kiểu tam giác (Delta): Thường phù hợp hơn khi cần vận hành ở tốc độ cao.

Khi bộ điều khiển cấp dòng điện vào các cuộn dây theo trình tự, stator tạo ra từ trường quay. Từ trường này liên tục “kéo” nam châm trên rotor chuyển động, tạo ra chuyển động quay của động cơ.

Cảm biến vị trí (Hall Sensors)

Cảm biến Hall là bộ phận dùng để xác định vị trí rotor trong quá trình quay. Trong nhiều động cơ BLDC, thường có ba cảm biến Hall đặt cách nhau 120 độ điện, ký hiệu H1, H2 và H3.

Khi nam châm trên rotor quay qua, từng cảm biến sẽ phát tín hiệu bật hoặc tắt. Bộ điều khiển đọc tổ hợp tín hiệu này để biết rotor đang ở vị trí nào, từ đó quyết định cấp điện cho cặp cuộn dây phù hợp.

Bộ điều khiển điện tử (Electronic Controller)

Bộ điều khiển điện tử là “bộ não” của động cơ không chổi than. Nó nhận tín hiệu từ cảm biến Hall hoặc ước lượng vị trí rotor, sau đó điều khiển các linh kiện bán dẫn công suất để cấp dòng vào cuộn dây stator đúng trình tự.

Bộ điều khiển thực hiện các nhiệm vụ chính:

Xác định vị trí rotor thông qua cảm biến Hall hoặc phương pháp sensorless.
Cấp điện tuần tự cho các pha stator để tạo từ trường quay.
Điều chỉnh tốc độ động cơ bằng cách thay đổi tần số hoặc độ rộng xung PWM.
Bảo vệ động cơ khỏi quá dòng, quá áp, quá nhiệt và đảo pha.

Nhờ bộ điều khiển điện tử, động cơ BLDC không cần chổi than vẫn có thể đảo chiều dòng điện trong stator. Đây chính là điểm khác biệt cốt lõi giúp động cơ BLDC bền hơn, êm hơn và tiết kiệm năng lượng hơn động cơ DC có chổi than.

Nguyên lý hoạt động của động cơ không chổi than BLDC

Động cơ không chổi than BLDC hoạt động dựa trên sự tương tác giữa từ trường quay của stato và nam châm vĩnh cửu trên rotor. Khi động cơ được cấp nguồn, bộ điều khiển điện tử trước hết cần biết rotor đang ở vị trí nào. Trong các động cơ BLDC có cảm biến, cảm biến Hall sẽ nhận biết cực Nam và cực Bắc của nam châm trên rotor, sau đó gửi tín hiệu vị trí về bộ điều khiển.

Dựa trên tín hiệu này, bộ điều khiển sẽ đóng hoặc mở các linh kiện bán dẫn công suất để cấp dòng điện vào hai trong ba pha cuộn dây stator. Dòng điện chạy qua cuộn dây tạo ra từ trường, tương tác với nam châm vĩnh cửu trên rotor và sinh ra mô-men xoắn, khiến rotor bắt đầu quay.

Khi roto quay tiếp, vị trí của nó thay đổi liên tục. Cảm biến Hall liên tục cập nhật vị trí mới cho bộ điều khiển. Ngay khi rotor đến đúng góc chuyển mạch, bộ điều khiển sẽ ngắt dòng pha hiện tại và cấp dòng sang cặp cuộn dây kế tiếp. Quá trình này được gọi là chuyển mạch điện tử.

Nhờ việc cấp điện theo trình tự liên tục, stator tạo ra một từ trường quay. Rotor nam châm vĩnh cửu sẽ quay đồng bộ theo từ trường này. Nếu các pha được chuyển đúng thời điểm, lực hút và đẩy giữa từ trường stator và nam châm rotor luôn tạo ra mô-men xoắn ổn định, giúp động cơ quay mượt mà.

Nguyên lý hoạt động của động cơ không chổi than

Ưu – Nhược điểm của động cơ không chổi than

Động cơ không chổi than BLDC được đánh giá cao nhờ hiệu suất cao, vận hành êm, độ bền tốt và khả năng điều khiển chính xác. Tuy nhiên, loại động cơ này cũng có một số hạn chế về chi phí đầu tư ban đầu và yêu cầu mạch điều khiển phức tạp hơn so với động cơ có chổi than.

Ưu điểm

Hiệu suất cao, tiết kiệm điện: Do không có chổi than gây ma sát và tia lửa điện, động cơ BLDC thường đạt hiệu suất khoảng 85 – 90%, cao hơn mức 75 – 80% của nhiều động cơ có chổi than.
Tuổi thọ cao, ít bảo trì: Việc chuyển mạch bằng điện tử giúp loại bỏ hao mòn chổi than; tuổi thọ động cơ chủ yếu phụ thuộc vào vòng bi.
Vận hành êm ái, ít tiếng ồn: Không có chổi than ma sát với cổ góp nên động cơ giảm đáng kể tiếng ồn cơ khí và nhiễu điện.
Độ tin cậy cao: Không có tia lửa điện tại chổi than giúp giảm nguy cơ hỏng hóc do mòn chổi than hoặc bám bụi dẫn điện.
Điều khiển tốc độ và mô-men chính xác: Bộ điều khiển có thể thay đổi trình tự, biên độ và thời gian cấp xung vào cuộn dây stator để kiểm soát tốc độ, mô-men xoắn linh hoạt.
Phù hợp thiết bị gọn nhẹ, công suất cao: Động cơ BLDC có mật độ công suất tốt, phù hợp với drone, xe điện, dụng cụ pin và thiết bị cần tốc độ cao.

Nhược điểm

Giá thành ban đầu cao hơn: Động cơ BLDC thường cần nam châm vĩnh cửu, cảm biến và bộ điều khiển riêng, khiến chi phí mua ban đầu cao hơn động cơ có chổi than.
Cần bộ điều khiển chuyên dụng: Không thể cấp điện trực tiếp như một số động cơ DC thông thường; động cơ cần driver/inverter và thuật toán điều khiển để hoạt động.
Hệ thống điều khiển phức tạp hơn: Với các ứng dụng yêu cầu hiệu suất cao, có thể cần cảm biến Hall hoặc thuật toán điều khiển nâng cao, làm tăng độ phức tạp thiết kế.
Chi phí sửa chữa có thể cao: Khi bộ điều khiển hoặc cảm biến gặp sự cố, việc thay thế có thể tốn kém hơn so với việc thay chổi than của động cơ truyền thống.

So sánh động cơ không chổi than và động cơ chổi than

Động cơ không chổi than BLDC và động cơ chổi than đều là động cơ điện một chiều, nhưng khác nhau căn bản ở cách đảo chiều dòng điện. Động cơ chổi than dùng chổi than carbon tiếp xúc với cổ góp, trong khi động cơ BLDC dùng bộ điều khiển điện tử thay cho cơ chế cơ khí này. Chính sự khác biệt đó quyết định hiệu suất, độ bền, tiếng ồn và chi phí vận hành của hai loại động cơ.

Tiêu chí	Động cơ chổi than	Động cơ không chổi than
Cơ chế chuyển mạch	Dùng chổi than và cổ góp cơ khí để cấp dòng vào rotor.	Dùng bộ điều khiển điện tử và linh kiện bán dẫn để cấp dòng vào cuộn dây stator.
Hiệu suất	Trung bình, có tổn thất do ma sát chổi than	Cao hơn, chuyển điện năng thành cơ năng hiệu quả hơn nhờ ít ma sát
Tiếng ồn	Kêu hơn do chổi than ma sát với cổ góp và phát sinh tia lửa điện	Êm hơn, ít tiếng ồn cơ khí và nhiễu điện
Tuổi thọ	Ngắn hơn vì chổi than mòn dần theo thời gian	Dài hơn vì không có chổi than bị mòn; tuổi thọ phụ thuộc chủ yếu vào vòng bi
Bảo trì	Cần kiểm tra và thay chổi than định kỳ	Ít bảo trì hơn, không cần thay chổi than
Tốc độ và khả năng tăng tốc	Trung bình	Cao hơn
Chi phí ban đầu	Thấp hơn	Cao hơn
Ứng dụng	Thiết bị đơn giản, chi phí thấp, yêu cầu vận hành ngắn hạn	Điều hòa inverter, máy giặt, quạt, xe điện, drone, thiết bị y tế và công nghiệp

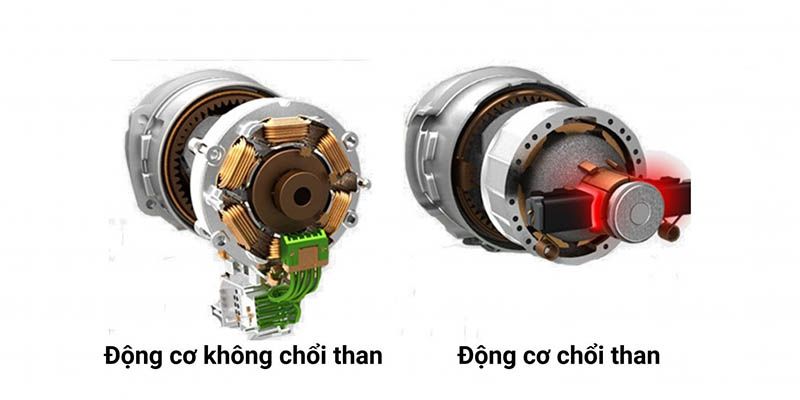

Động cơ không chổi than BLDC và động cơ chổi than khác nhau căn bản ở cách đảo chiều dòng điện

Ứng dụng của động cơ không chổi than BLDC

Nhờ hiệu suất cao, vận hành êm, tuổi thọ dài và khả năng điều khiển tốc độ chính xác, động cơ không chổi than BLDC được sử dụng rộng rãi trong gia dụng, ô tô, công nghiệp, y tế và thiết bị di động.

Điều hòa và hệ thống HVAC: BLDC được dùng cho máy nén inverter, quạt dàn nóng, quạt dàn lạnh và quạt hút. Nhờ điều chỉnh tốc độ linh hoạt, động cơ giúp giảm tiêu thụ điện và vận hành êm hơn.
Máy giặt và tủ lạnh: Trong máy giặt cửa trước hoặc máy giặt trực tiếp, BLDC điều khiển lồng giặt với nhiều cấp độ quay; trong tủ lạnh, nó thường được dùng cho máy nén và quạt làm lạnh.
Quạt điện, máy hút bụi và robot lau nhà: Động cơ BLDC phù hợp với quạt trần, quạt đứng, máy hút bụi cầm tay và robot hút bụi vì có tốc độ cao, độ ồn thấp và tuổi thọ lâu.
Máy bơm và quạt công nghiệp: BLDC được ứng dụng trong bơm nước, bơm dầu, quạt thông gió, quạt tản nhiệt và hệ thống làm mát nhờ khả năng vận hành ổn định, tiết kiệm điện.
Xe đạp điện, xe máy điện và xe điện: Động cơ BLDC được dùng làm động cơ dẫn động hoặc trợ lực, nhờ mô-men khởi động tốt, hiệu suất cao và ít tổn thất năng lượng.
Ô tô: BLDC xuất hiện trong bơm nhiên liệu, bơm dầu, quạt làm mát, hệ thống HVAC, trợ lực lái điện và các cơ cấu điều chỉnh ghế.
Dụng cụ cầm tay dùng pin: Máy khoan pin, máy vặn vít, máy cắt cỏ, máy mài và nhiều dụng cụ điện không dây sử dụng BLDC để có công suất mạnh, thời gian dùng pin lâu hơn.
Thiết bị công nghiệp và tự động hóa: BLDC được dùng trong robot, máy CNC, băng tải, máy may công nghiệp, máy công cụ và hệ thống servo cần điều khiển chuyển động chính xác.

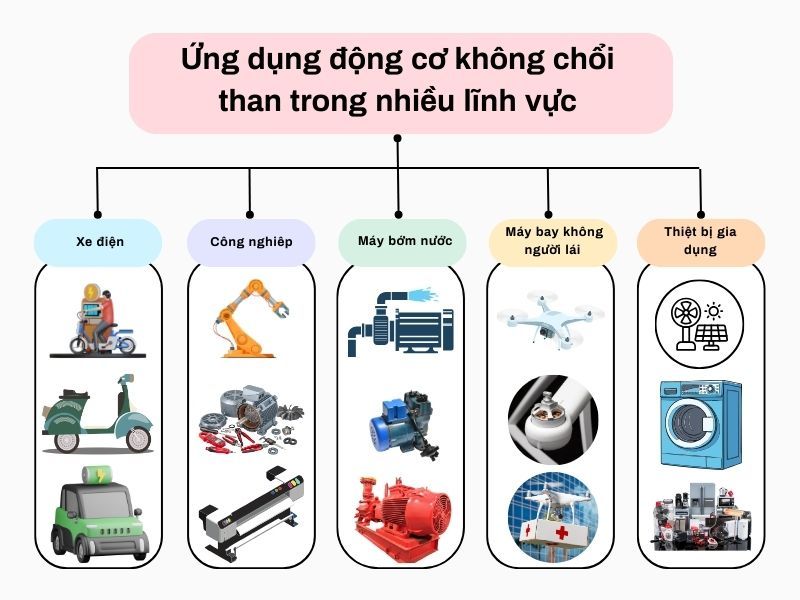

Động cơ không chổi than được ứng dụng trong nhiều lĩnh vực

Câu hỏi thường gặp về động cơ không chổi than BLDC

Động cơ BLDC có bền không?

Có. Động cơ BLDC thường bền hơn động cơ chổi than vì không có chổi than bị mòn theo thời gian. Tuổi thọ chủ yếu phụ thuộc vào vòng bi và chất lượng bộ điều khiển.

Động cơ BLDC có tiết kiệm điện không?

Có. Với cùng lượng điện năng đầu vào, động cơ BLDC chuyển hóa nhiều điện năng thành cơ năng hơn động cơ chổi than, nhờ giảm tổn thất ma sát và điện trở.

Động cơ BLDC dùng cho thiết bị nào?

Động cơ BLDC được dùng rộng rãi trong điều hòa, quạt, máy giặt, máy hút bụi, máy bơm, xe đạp điện, xe điện, dụng cụ cầm tay dùng pin, robot và thiết bị công nghiệp.

BLDC có đắt hơn động cơ thường không?

Động cơ BLDC có giá ban đầu cao hơn vì cần nam châm vĩnh cửu, cảm biến và bộ điều khiển điện tử. Tuy nhiên, nhờ tiết kiệm điện, ít bảo trì và tuổi thọ dài, chi phí sử dụng lâu dài thường hợp lý hơn.

Động cơ không chổi than BLDC là lựa chọn hiện đại cho những thiết bị cần vận hành êm ái, tiết kiệm điện và bền bỉ. Với hiệu suất cao, ít bảo trì cùng khả năng điều khiển tốc độ chính xác, động cơ BLDC đang ngày càng được ứng dụng rộng rãi trong gia dụng, xe điện và công nghiệp. Hãy cân nhắc nhu cầu sử dụng để chọn động cơ phù hợp nhất.
