Công thức tính trở lực đường ống gió chi tiết

08/27/2026 Nghị Nextfan 75 lượt xem

Trong thiết kế hệ thống thông gió và điều hòa không khí, tính trở lực đường ống gió là bước quan trọng giúp xác định chính xác cột áp quạt, duy trì lưu lượng ổn định và hạn chế tiêu hao điện năng. Việc tính toán cần xem xét tổn thất ma sát, trở lực cục bộ tại cút, van, chạc rẽ cùng các thiết bị trên toàn tuyến ống. Bài viết dưới đây sẽ hướng dẫn cách tính trở lực đường ống gió chi tiết!

Nội Dung Chính

Trở lực đường ống gió là gì? Vì sao cần tính trở lực đường ống gió?

Trở lực đường ống gió là mức cản trở mà dòng không khí phải vượt qua khi di chuyển từ quạt đến các miệng cấp, hoặc từ khu vực cần hút về quạt. Trở lực thường được biểu thị dưới dạng tổn thất áp suất, đơn vị phổ biến là Pascal (Pa). Khi không khí đi qua đường ống, áp suất tổng có xu hướng giảm do ma sát với thành ống và sự nhiễu loạn tại các phụ kiện như cút, chạc rẽ, van, côn chuyển tiếp hoặc miệng gió.

Về cơ bản, tổng trở lực của hệ thống gồm ba nhóm chính:

Tổn thất ma sát: phát sinh trên các đoạn ống thẳng do ma sát giữa dòng khí và bề mặt bên trong đường ống.
Tổn thất cục bộ: xuất hiện tại những vị trí thay đổi hướng, thay đổi tiết diện hoặc làm xáo trộn dòng khí, chẳng hạn cút 90 độ, chạc ba, van gió và côn thu.
Tổn thất qua thiết bị: bao gồm tổn thất tại bộ lọc, hộp tiêu âm, dàn xử lý không khí, cửa gió và các thiết bị khác trong hệ thống.

Việc tính toán trở lực đường ống gió phù hợp mang lại nhiều lợi ích thiết thực dưới đây:

Giúp lựa chọn quạt có áp suất phù hợp: Đây là một trong những mục đích quan trọng nhất của việc tính trở lực. Quạt phải tạo được lưu lượng gió yêu cầu đồng thời đáp ứng mức áp suất cần thiết để vượt qua tổng tổn thất của hệ thống. Nếu đánh giá trở lực thấp hơn thực tế, quạt có thể không cung cấp đủ lưu lượng đến các vị trí cần cấp hoặc hút gió.
Đảm bảo lưu lượng gió theo thiết kế: Hệ thống ống gió có trở lực quá lớn sẽ làm giảm khả năng phân phối không khí.
Hạn chế tiêu hao năng lượng: Trở lực càng lớn, quạt càng phải làm việc với áp suất cao để duy trì lưu lượng thiết kế. Vì vậy, việc tối ưu kích thước đường ống, vận tốc gió, tuyến ống và phụ kiện có thể góp phần giảm tổn thất áp suất và chi phí vận hành.
Giảm nguy cơ tiếng ồn và vận hành không ổn định: Nếu thiết kế ống quá nhỏ để đáp ứng cùng một lưu lượng, vận tốc không khí có thể tăng và kéo theo tổn thất áp suất lớn hơn. Vì vậy, việc kiểm soát vận tốc và trở lực ngay từ giai đoạn thiết kế giúp hệ thống vận hành ổn định hơn, đồng thời hỗ trợ kiểm soát tiếng ồn.

Trở lực đường ống gió là mức cản trở mà dòng không khí phải vượt qua khi di chuyển từ quạt đến các miệng cấp

Công thức tính trở lực đường ống gió

Để xác định đúng trở lực đường ống gió, cần tính riêng từng đoạn ống, từng phụ kiện và các thiết bị có mặt trên tuyến. Tổng tổn thất áp suất của hệ thống thường được hình thành từ tổn thất ma sát trên ống thẳng, tổn thất cục bộ tại phụ kiện và tổn thất qua thiết bị. Kết quả cuối cùng thường được biểu thị bằng Pascal (Pa), dùng làm cơ sở xác định cột áp quạt và kiểm tra khả năng đáp ứng lưu lượng của hệ thống.

Công thức tính tổn thất áp suất do ma sát

Tổn thất áp suất do ma sát phát sinh khi không khí chuyển động dọc theo thành trong của đường ống. Tổn thất này thường tăng theo chiều dài ống, vận tốc dòng khí, độ nhám bề mặt và mức độ thu hẹp của tiết diện.

Công thức tính tổn thất ma sát là:

cong thuc tinh ton that ap suat do ma sat 1

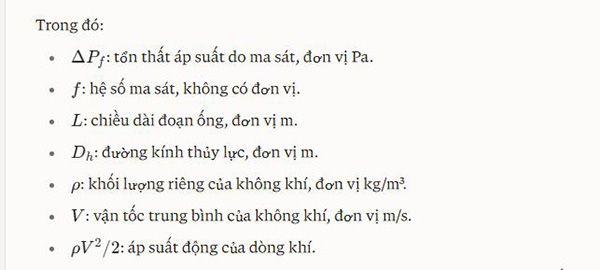

cong thuc tinh ton that ap suat do ma sat 2

Công thức tính trở lực cục bộ

Trở lực cục bộ phát sinh tại những vị trí làm dòng khí đổi hướng, thay đổi tiết diện hoặc bị nhiễu loạn. Các vị trí thường gặp gồm cút, chạc ba, côn chuyển tiếp, van gió, lưới gió và mối nối với quạt.

Công thức tính tổn thất cục bộ:

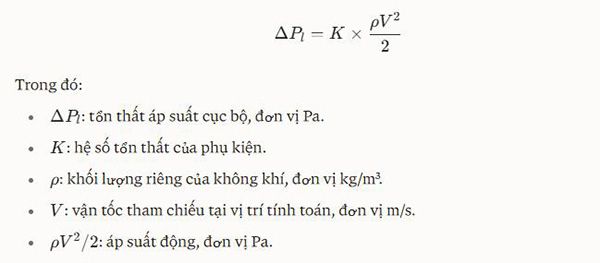

cong thuc tinh tro luc cuc bo 1

Ý nghĩa của hệ số tổn thất K

Hệ số K phản ánh mức độ cản dòng của từng phụ kiện. Giá trị này phụ thuộc vào:

Loại phụ kiện.
Góc chuyển hướng.
Bán kính cong của cút.
Tỷ lệ giữa các kích thước tiết diện.
Tỷ lệ lưu lượng giữa ống chính và nhánh rẽ.
Vị trí lấy vận tốc tham chiếu.
Số Reynolds và điều kiện lắp đặt.

Nếu một tuyến có nhiều phụ kiện, tổng tổn thất cục bộ được tính như sau:

cong thuc tinh tro luc cuc bo 2

Công thức tính tổng trở lực hệ thống

Sau khi tính từng thành phần, tổng trở lực của tuyến ống được xác định bằng tổng tổn thất ma sát, tổn thất cục bộ và tổn thất qua thiết bị:

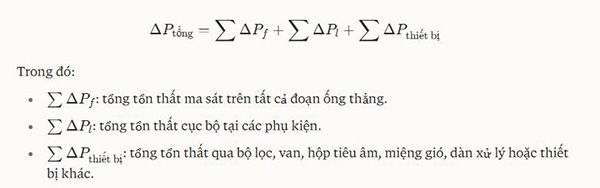

cong thuc tinh tong tro luc he thong

Nếu sử dụng tổn thất ma sát riêng và hệ số tổn thất cục bộ, công thức có thể viết như sau:

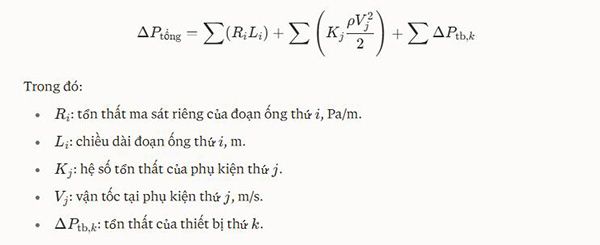

cong thuc tinh tong tro luc he thong 2

Một tuyến ống có các thông số giả định:

Tổn thất ma sát trên đoạn ống thẳng: 35 Pa.
Hai cút và một van có tổng tổn thất cục bộ: 28 Pa.
Tổn thất qua miệng gió và bộ lọc: 42 Pa.

Khi đó: P tổng= 35 + 28 + 42 =105 Pa.

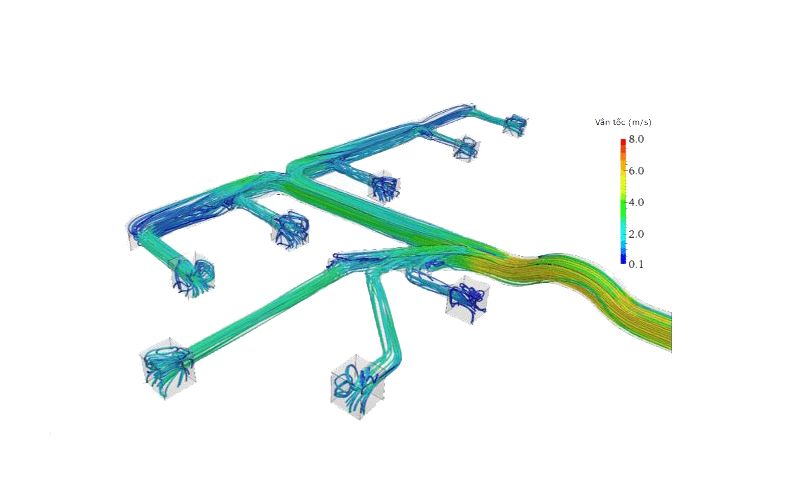

Tính trở lực đường ống gió giúp lựa chọn quạt có áp suất phù hợp

Cách giảm trở lực đường ống gió

Giảm trở lực đường ống gió giúp duy trì lưu lượng ổn định, hạn chế tiếng ồn và giảm áp suất mà quạt phải tạo ra. Dưới đây là một số cách hiệu quả mà bạn có thể tham khảo:

Tối ưu kích thước đường ống

Kích thước đường ống ảnh hưởng trực tiếp đến vận tốc không khí và tổn thất áp suất. Nếu ống quá nhỏ, cùng một lưu lượng sẽ phải đi qua tiết diện hạn chế, khiến vận tốc tăng, áp suất động tăng và trở lực ma sát lớn hơn. Hệ quả thường là quạt phải làm việc với cột áp cao hơn, tiêu thụ nhiều điện năng hơn và dễ phát sinh tiếng ồn.

Khi thiết kế, cần lựa chọn kích thước ống dựa trên lưu lượng, vận tốc cho phép, không gian lắp đặt, yêu cầu độ ồn và chi phí đầu tư. Không nên chỉ giảm kích thước ống để tiết kiệm vật tư vì phần chi phí tiết kiệm ban đầu có thể thấp hơn nhiều so với chi phí điện năng trong suốt thời gian vận hành.

Với hệ thống có nhiều nhánh, kích thước ống cần được giảm theo lưu lượng thực tế sau mỗi điểm rẽ. Không nên sử dụng cùng một kích thước cho toàn bộ tuyến nếu lưu lượng giảm đáng kể ở các nhánh phía sau. Việc phân chia tiết diện hợp lý giúp duy trì vận tốc ổn định và hạn chế tổn thất không cần thiết.

Hạn chế thay đổi hướng dòng khí

Mỗi lần dòng khí đổi hướng hoặc thay đổi tiết diện, một phần năng lượng bị mất do nhiễu loạn và tách dòng. Vì vậy, tuyến ống càng có nhiều cút, chạc rẽ, côn chuyển tiếp hoặc đoạn uốn gấp thì tổng trở lực càng tăng.

Khi bố trí mặt bằng, nên thiết kế tuyến ống ngắn, thẳng và hạn chế số lượng phụ kiện không cần thiết. Các cút 90 độ chỉ nên sử dụng khi cần thiết; trong điều kiện cho phép, cút có bán kính cong lớn sẽ giúp dòng khí chuyển hướng êm hơn so với cút gấp. Bộ Năng lượng Hoa Kỳ cũng đề cập đến việc giảm số lượng cút và làm cho tuyến ống càng thẳng càng tốt như một giải pháp giảm áp suất tĩnh.

Tại các điểm chuyển tiếp, không nên thu hẹp hoặc mở rộng tiết diện quá đột ngột. Côn chuyển tiếp có góc hợp lý giúp dòng khí thay đổi vận tốc từ từ, giảm hiện tượng xoáy và hạn chế tổn thất cục bộ. Đặc biệt, tại vị trí nối giữa ống chính và nhánh rẽ, cần bố trí hình dạng chạc phù hợp với hướng chuyển động của dòng khí.

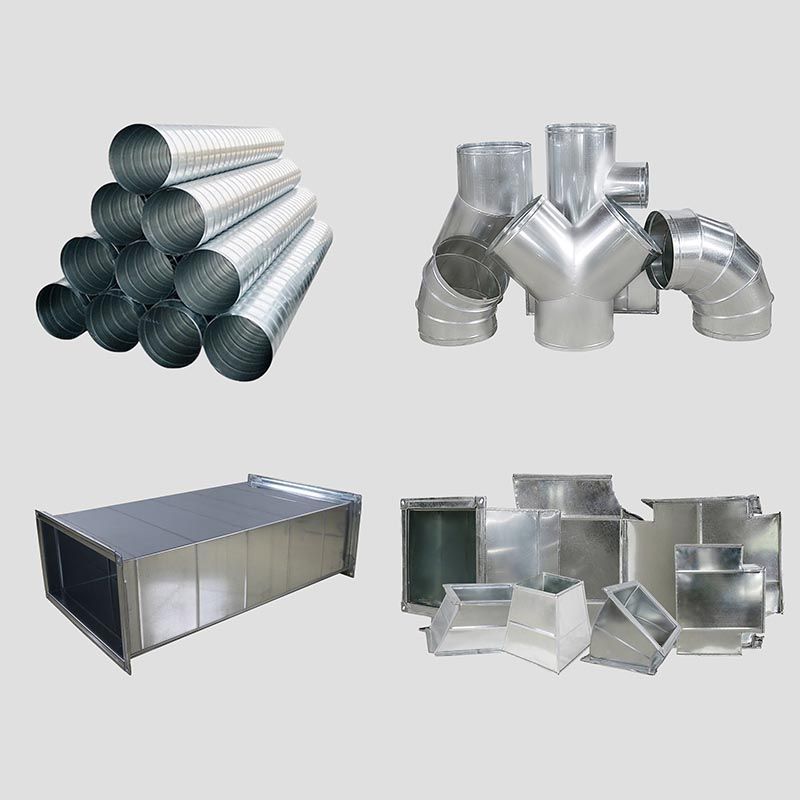

Giảm trở lực đường ống gió giúp duy trì lưu lượng ổn định, hạn chế tiếng ồn và giảm áp suất mà quạt phải tạo ra

Tối ưu hệ thống phân phối gió

Một hệ thống phân phối gió hợp lý phải đưa đúng lưu lượng đến từng khu vực với mức tổn thất và độ ồn phù hợp. Để thực hiện điều này, cần xác định chính xác nhu cầu lưu lượng của từng phòng, từng khu vực hoặc từng thiết bị trước khi chia nhánh đường ống.

Các nhánh có chiều dài, số lượng phụ kiện và lưu lượng khác nhau sẽ có trở lực khác nhau. Nếu không cân bằng, nhánh có trở lực thấp thường nhận nhiều gió hơn, trong khi nhánh xa hoặc có nhiều phụ kiện bị thiếu gió. Vì vậy, cần tính toán từng tuyến từ quạt đến miệng gió, xác định tuyến bất lợi nhất và điều chỉnh các nhánh còn lại bằng kích thước ống hoặc van cân bằng.

Có thể cải thiện hệ thống phân phối gió bằng cách:

Rút ngắn chiều dài tuyến ống khi điều kiện mặt bằng cho phép.
Bố trí quạt hoặc hộp phân phối gần khu vực cần cấp, hồi hoặc hút.
Phân bổ lưu lượng phù hợp sau từng điểm rẽ nhánh.
Sử dụng van cân bằng để điều chỉnh lưu lượng thực tế.
Chọn miệng gió có tiết diện và lưu lượng phù hợp.
Bố trí hộp gió và đoạn nối với miệng gió đúng kỹ thuật.
Hạn chế sử dụng một tuyến ống quá dài để cấp cho nhiều khu vực.

Kiểm tra và vệ sinh hệ thống định kỳ

Sau một thời gian vận hành, bụi bẩn có thể tích tụ trong đường ống, lưới gió, bộ lọc, dàn trao đổi nhiệt và các thiết bị xử lý không khí. Lớp bụi làm giảm tiết diện lưu thông, tăng độ cản và khiến tổn thất áp suất tăng. Với hệ thống hút bụi hoặc hút khói, tình trạng này có thể diễn ra nhanh hơn.

Công tác kiểm tra định kỳ nên bao gồm:

Đo lưu lượng tại các miệng cấp, hồi hoặc hút.
Đo áp suất tĩnh trước và sau bộ lọc.
Kiểm tra độ kín tại mối nối và mặt bích.
Kiểm tra ống mềm bị võng, xoắn hoặc bẹp.
Kiểm tra vị trí van gió và tình trạng kẹt cánh.
Vệ sinh lưới gió, miệng gió và bộ lọc.
Kiểm tra bụi bẩn, vật cản hoặc hư hỏng bên trong đường ống

Tóm lại, tính trở lực đường ống gió là bước quan trọng để lựa chọn quạt phù hợp, duy trì lưu lượng ổn định và tiết kiệm năng lượng. Khi thực hiện, cần xem xét đầy đủ tổn thất ma sát, trở lực cục bộ, thiết bị đầu cuối và tình trạng thực tế của hệ thống. Thiết kế đúng ngay từ đầu giúp hạn chế tiếng ồn, giảm chi phí vận hành và nâng cao độ bền công trình.
