Hướng dẫn thiết kế hệ thống xử lý khí thải đạt chuẩn QCVN

09/05/2026 Công Nghị NextFan 288 lượt xem

Hàng tỷ đồng có thể bị lãng phí, hoặc tệ hơn là toàn bộ nhà máy đối mặt với nguy cơ bị đình chỉ hoạt động chỉ vì không vượt qua được đợt thanh tra môi trường. Sự thật là rất nhiều chủ đầu tư đang phải trả giá đắt cho những hệ thống làm việc kém hiệu quả, gánh chịu chi phí điện năng khổng lồ mỗi tháng do quạt hút, tháp lọc bị tính toán sai công suất ngay từ ban đầu.

Để dập tắt hoàn toàn những rủi ro pháp lý và tài chính này, việc ứng dụng một quy trình thiết kế hệ thống xử lý khí thải chuẩn xác là yêu cầu mang tính sống còn. Thông qua nội dung dưới đây, chúng tôi sẽ vạch ra cho bạn một lộ trình minh bạch và khoa học: bắt đầu từ khâu khảo sát đo đạc hiện trường, tính toán lưu lượng, cho đến khi hoàn thiện bản vẽ CAD chi tiết và chốt bảng dự toán BOQ tối ưu chi phí.

Nội Dung Chính

Các tiêu chuẩn và thông số cần xác định

Một hệ thống hoàn hảo không chỉ xử lý sạch khói bụi mà còn phải vượt qua mọi hàng rào pháp lý một cách nhẹ nhàng. Sự chuyên nghiệp trong kỹ thuật luôn bắt đầu từ việc thấu hiểu luật.

Căn cứ quy chuẩn kỹ thuật quốc gia (QCVN)

Thay vì thiết kế theo cảm tính hay sao chép bản vẽ, chúng tôi luôn đặt hành lang pháp lý làm kim chỉ nam để lên phương án công nghệ. Tùy thuộc vào đặc thù ngành nghề của bạn, hệ thống sẽ được đối chiếu khắt khe với các bộ luật hiện hành:

QCVN 19:2009/BTNMT: Quy chuẩn áp dụng bắt buộc cho các nguồn phát tán khí thải công nghiệp nói chung.
QCVN 20:2009/BTNMT: Bộ tiêu chuẩn dành riêng cho một số ngành đặc thù có mức độ nguy hại cao (như hàn, đúc, mạ…).

Trong kỹ thuật, chúng tôi gọi bước này là việc thiết lập ngưỡng nồng độ phát thải tối đa (Cmax). Cmax chính là bài toán ngược: chúng ta lấy tiêu chuẩn đầu ra của Nhà nước làm mục tiêu, từ đó tính toán ngược lại để chọn công nghệ lọc tương xứng. Cách làm này giúp bạn không bị “vung tay quá trán” đầu tư công nghệ đắt đỏ mức cần thiết, nhưng vẫn cầm chắc 100% tỷ lệ đỗ khi cơ quan chức năng đến nghiệm thu.

Thu thập thông số đo đạc tại hiện trường

Bản vẽ thiết kế sẽ hoàn toàn vô giá trị nếu thiếu đi những dữ liệu đo đạc thực tế tại xưởng. Đội ngũ kỹ sư bắt buộc phải trực tiếp “bắt bệnh” tại nguồn xả để thu thập hai nhóm chỉ số cốt lõi:

Dải lưu lượng khí và nhiệt độ: Việc xác định chính xác lưu lượng khí thải phát sinh (m3/h) quyết định trực tiếp đến việc chọn đúng công suất của quạt hút ly tâm. Kèm theo đó, nhiệt độ dòng khí là thông số cực kỳ nhạy cảm. Ví dụ thực tế: Nếu khí thải từ lò hơi lên tới 250°C mà không có module giải nhiệt hạ nhiệt độ xuống dưới 120°C, toàn bộ hệ thống túi lọc bụi (Filter bags) bằng vải sẽ bị thiêu rụi chỉ trong vài ngày vận hành.
Phân tích thành phần hóa học: Nồng độ bụi công nghiệp và các gốc khí độc hại như SOx, NOx, CO, hay VOCs (hợp chất hữu cơ bay hơi) sẽ chi phối việc chọn vật liệu chế tạo thiết bị. Khí có tính axit cao bắt buộc phải dùng tháp hấp thụ bằng nhựa FRP hoặc inox 304/316 để ngăn ngừa hiện tượng ăn mòn phá hủy lớp vỏ.

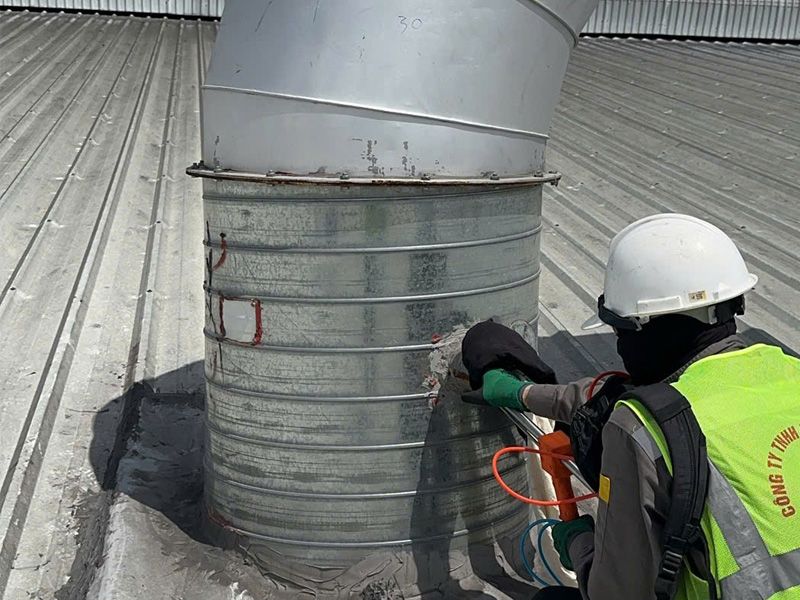

-he-thong-xu-ly-khi-thai — Kỹ sư đang thực hiện đo đạc tại ống khói nhà máy

Chỉ khi nắm trong tay bản báo cáo thông số hiện trường chi tiết này, bạn mới có đủ cơ sở khoa học để bước vào giai đoạn quyết định lựa chọn công nghệ lõi cho toàn bộ dự án.

Quy trình thiết kế hệ thống xử lý khí thải

Rất nhiều dự án đã phải đập đi xây lại chỉ vì kỹ sư tính toán sai lực cản của đường ống, khiến quạt hút không đủ lực, hoặc bố trí thiết bị choán hết không gian làm việc của xưởng. Để giúp bạn tránh những rủi ro lãng phí này, chúng tôi sẽ bóc tách chi tiết 4 bước trong quy trình thiết kế hệ thống xử lý khí thải tiêu chuẩn. Đây là lộ trình khoa học giúp tối ưu hóa từ không gian, công nghệ cho đến từng đồng chi phí đầu tư.

Bước 1: Khảo sát mặt bằng và đánh giá hiện trạng

Một bản thiết kế hoàn hảo trên giấy sẽ trở nên vô dụng nếu không lắp vừa vào nhà xưởng thực tế. Do đó, kỹ sư bắt buộc phải đến tận nơi để giải quyết hai vấn đề cốt lõi về không gian và phương án thu gom:

Đánh giá không gian lắp đặt: Khảo sát kết cấu dầm cột, trần xưởng và các hệ thống kỹ thuật sẵn có (điện, nước, PCCC). Mục tiêu là tìm ra phương án đi tuyến đường ống dẫn khí ngắn nhất, ít điểm uốn góc nhất nhằm giảm thiểu lực cản khí động học.
Thiết kế phương án thu gom tại nguồn: Bố trí các chụp hút, tủ hút hoặc màng rèm bao che với khoảng cách và khẩu độ chính xác ngay tại vị trí máy móc phát sinh khói bụi. Việc “bắt gọn” khí thải từ gốc không chỉ tiết kiệm công suất quạt mà còn ngăn chặn tuyệt đối hiện tượng phát tán chéo gây ô nhiễm môi trường làm việc chung.

Bước 2: Tính toán công nghệ và lựa chọn thiết bị

Đây là “trái tim” của toàn bộ quy trình thiết kế, nơi quyết định hệ thống của bạn sẽ vận hành êm ái hay ngốn điện không phanh. Dựa vào lưu lượng và nhiệt độ đã đo đạc, chúng tôi tiến hành giải các bài toán vật lý:

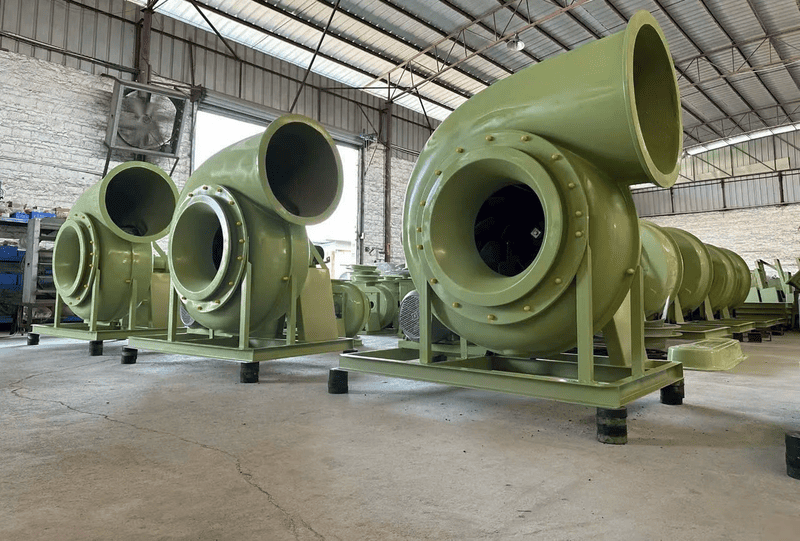

Tính toán tổn thất áp suất: Mỗi mét ống dẫn, mỗi khúc cua cút 90 độ hay các lớp màng lọc đều tạo ra lực cản (áp suất tĩnh, áp suất động). Việc tính toán chính xác tổng trở lực này là cơ sở duy nhất để chọn công suất quạt ly tâm vừa vặn – không bị yếu dẫn đến trào ngược khí, cũng không dư thừa gây lãng phí điện.
Lựa chọn và định cỡ công nghệ lõi: Tùy thuộc vào bản chất khí thải, kỹ sư sẽ xác định kích thước thể tích của tháp hấp thụ hóa chất để đảm bảo đủ thời gian lưu khí, hoặc tính toán chính xác diện tích bề mặt vải lọc cho buồng lọc bụi tay áo.

Bước 3: Triển khai bản vẽ thiết kế 2D và 3D

Từ những con số khô khan, hệ thống sẽ được trực quan hóa thành các bản vẽ kỹ thuật đồng bộ, làm ngôn ngữ giao tiếp chung cho đội ngũ thi công và chủ đầu tư:

Thiết lập sơ đồ công nghệ (P&ID): Đây là “bản đồ tư duy” của hệ thống, thể hiện rành mạch đường đi của luồng khí, luồng nước, hóa chất cũng như vị trí cấy các thiết bị đo lường (cảm biến áp suất, pH, nhiệt độ).
Mô phỏng không gian lắp đặt: Xuất bản vẽ CAD gia công chi tiết từng cấu kiện. Đặc biệt, việc dựng bản vẽ phối cảnh 3D giúp chủ đầu tư hình dung rõ nét hệ thống thực tế, đồng thời phát hiện sớm các điểm va chạm (clash) với hạ tầng sẵn có trước khi mang vật tư ra công trường.

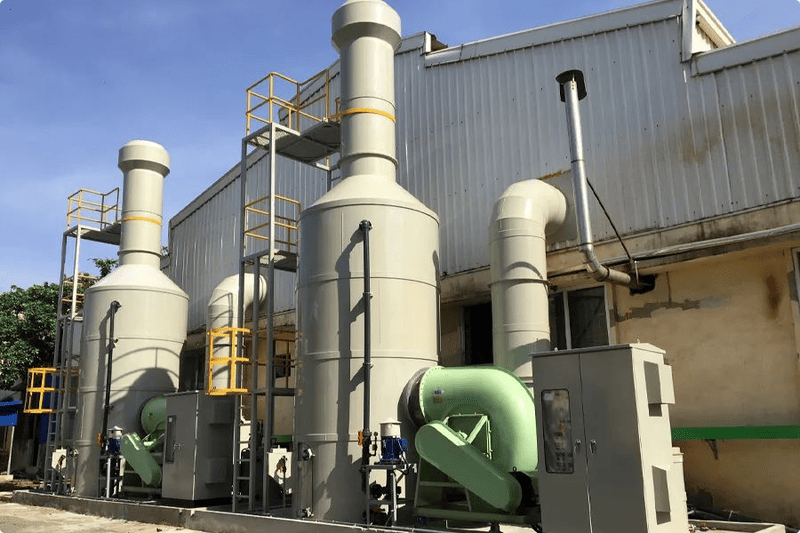

Mô hình 3D và bản vẽ P&ID hệ thống xử lý khí thải tháp hấp thụ

Bước 4: Bóc tách khối lượng và lập dự toán

Sự minh bạch tài chính là yếu tố chúng tôi đặt lên hàng đầu. Một bản vẽ tốt phải đi kèm với một bảng dự toán chi tiết, không có chi phí ẩn.

Lên danh mục vật tư chi tiết: Từng con ốc, bích nối đến chất liệu thiết bị đều được liệt kê rõ ràng. Ví dụ: Khí ăn mòn dùng composite FRP, khí nhiệt cao dùng inox 304, hay bụi gỗ thông thường chỉ cần thép mạ kẽm.
Dự toán đa chiều: Không chỉ cung cấp chi phí đầu tư thiết bị ban đầu, chúng tôi còn lập bảng dự toán chi phí vận hành hàng tháng (tiền điện, hóa chất, chu kỳ thay túi lọc). Điều này giúp bạn chủ động hoàn toàn dòng tiền cho nhà máy.

Khi toàn bộ hồ sơ thiết kế và dự toán được chốt lại, hệ thống của bạn đã sẵn sàng bước vào giai đoạn gia công chế tạo. Vậy làm thế nào để giám sát chất lượng thiết bị ngay từ xưởng sản xuất? Hãy cùng chuyển sang giai đoạn thi công thực tế.

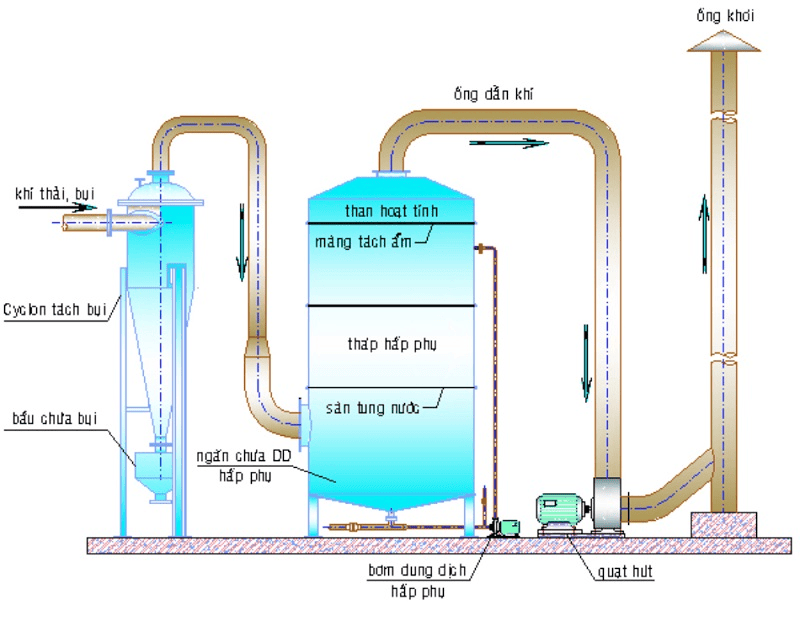

Các công nghệ xử lý khí thải phổ biến theo đặc thù ngành

Dưới đây là 3 giải pháp “đo ni đóng giày” cho từng loại ô nhiễm đặc thù mà chúng tôi đang áp dụng thành công.

Hệ thống hút lọc bụi công nghiệp

Bụi từ quá trình chà nhám, máy nghiền hay tia lửa hàn không thể tự biến mất. Để giải quyết các hạt rắn lơ lửng, chúng tôi kết hợp hai lá chắn cơ học: Cyclone (lọc bụi thô, hạt lớn bằng lực ly tâm) và hệ thống lọc bụi túi vải – Baghouse Filter (giữ lại đến 99% các hạt bụi siêu mịn).

Ứng dụng cốt lõi: Phù hợp tuyệt đối cho nhà máy chế biến gỗ, cơ sở sản xuất xi măng, hoặc xưởng gia công cơ khí.
Góc nhìn chuyên gia: Rất nhiều hệ thống hút bụi bị nghẽn mạch chỉ sau một tuần hoạt động. Lý do không nằm ở chất lượng túi vải, mà ở việc tính toán sai vận tốc gió trên đường ống. Vận tốc dòng khí bắt buộc phải được duy trì ở mức giới hạn an toàn (thường từ 18 – 22 m/s đối với bụi gỗ). Nếu gió quá yếu, bụi sẽ rơi rụng, lắng đọng và đóng tảng trong ống; ngược lại, gió quá mạnh sẽ mài mòn đường ống nhanh chóng và gây lãng phí điện năng của quạt ly tâm.

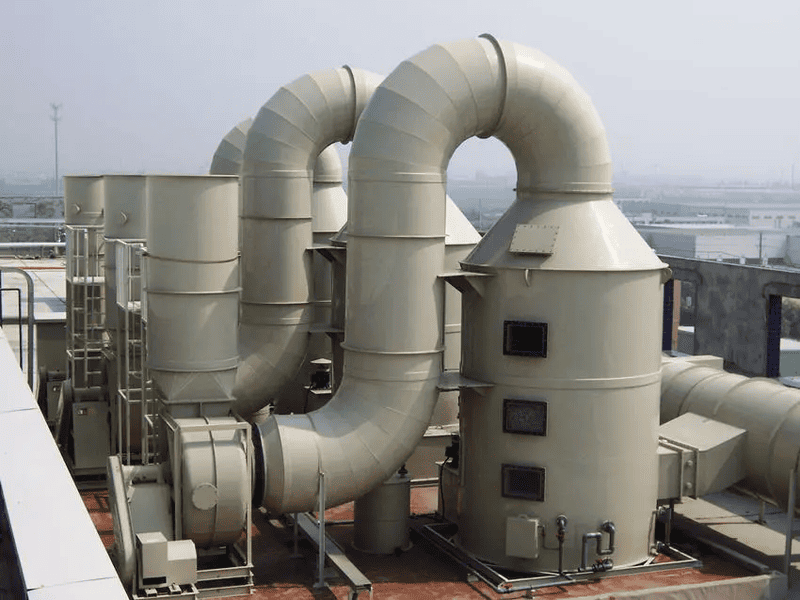

Xử lý khí độc hại bằng phương pháp hấp thụ

Hấp thụ (Absorption) hiểu đơn giản là quá trình “rửa trôi” dòng khí ô nhiễm bằng chất lỏng. Khi khói thải mang theo các gốc axit (như HCl, H2SO4) đi từ dưới đáy tháp lên, hệ thống giàn phun sẽ tưới dung dịch trung hòa (nước hoặc xút NaOH) từ trên xuống. Các lớp đệm bên trong tháp sẽ gia tăng diện tích tiếp xúc, thúc đẩy phản ứng hóa học biến khí độc thành muối và nước vô hại.

Ứng dụng cốt lõi: Lựa chọn bắt buộc cho dây chuyền xi mạ kim loại, nhà máy sản xuất hóa chất, luyện kim.
Góc nhìn chuyên gia: Để tối ưu hóa chi phí vận hành (OPEX), một tháp xử lý (Scrubber) chuẩn kỹ thuật phải được tích hợp cảm biến đo pH tự động. Thay vì châm hóa chất theo cảm tính rất nguy hiểm, bộ điều khiển này sẽ tự động đọc nồng độ axit trong nước thải và bơm lượng NaOH vừa đủ, đảm bảo hệ thống vận hành trơn tru suốt 24/7.

Xử lý khí độc hại bằng phương pháp hấp thụ

Phương pháp hấp phụ bằng than hoạt tính

Đừng nhầm lẫn giữa quá trình “hấp thụ” (bằng chất lỏng) và “hấp phụ” (bằng chất rắn). Nếu khí thải của xưởng không chứa bụi cơ học, không mang tính axit nhưng lại nặc mùi dung môi gây đau đầu tức ngực, thì hấp phụ bằng than hoạt tính là mảnh ghép bạn đang tìm kiếm. Cấu trúc hàng triệu lỗ xốp siêu nhỏ của than sẽ “bẫy” và giam giữ hoàn toàn các phân tử mùi, hơi dung môi độc hại (VOCs).

Ứng dụng cốt lõi: Hoàn hảo cho xưởng phun sơn, buồng sấy, nhà máy in ấn công nghiệp hoặc sản xuất keo dán.
Góc nhìn chuyên gia: Không phải loại than nào cũng có thể lọc được mùi công nghiệp nặng. Nhằm tránh tình trạng vật liệu bị trơ hóa chỉ sau vài ngày, chúng tôi luôn chỉ định sử dụng than hoạt tính dạng viên nén có chỉ số hấp phụ Iodine (I-ốt) từ 800 – 1000 mg/g. Điều này giúp màng lọc duy trì hiệu suất khử mùi liên tục từ 6 đến 12 tháng, tiết kiệm đáng kể ngân sách thay thế vật liệu lọc cho chủ đầu tư.

Tiêu chí nghiệm thu hồ sơ thiết kế kỹ thuật

Thực tế, rất nhiều chủ đầu tư đã nhắm mắt ký duyệt hồ sơ để rồi ngã ngửa khi đưa vào vận hành: hệ thống ngốn điện gấp đôi dự tính, ống khói phả ngược khí độc vào xưởng, hay công nhân không thể trèo lên tháp để bảo dưỡng. Để không trở thành nạn nhân của những bản thiết kế hời hợt, bạn cần một công cụ để thẩm định. Dưới đây là check-list tiêu chí nghiệm thu hồ sơ thiết kế kỹ thuật cốt lõi, giúp bạn tự tin kiểm tra chéo năng lực của bất kỳ nhà thầu nào trước khi gật đầu giải ngân.

Một bộ hồ sơ kỹ thuật đạt chuẩn E-E-A-T (Chuyên môn cao, Đáng tin cậy) không chỉ trình bày đẹp mắt mà phải giải quyết triệt để bài toán vận hành thực tế thông qua 3 yếu tố sống còn sau:

Tính hợp lý của vị trí đặt quạt hút và ống xả khói: Bản vẽ phải thể hiện rõ tọa độ lắp đặt và chiều cao phát tán khí thải. Theo tiêu chuẩn môi trường, miệng ống khói xả phải cao hơn đỉnh mái nhà xưởng cao nhất trong vòng bán kính 50 mét xung quanh (thường cộng thêm ít nhất 3 mét). Điều này đảm bảo luồng khí được khuếch tán hoàn toàn vào khí quyển, triệt tiêu hiện tượng quẩn gió thổi bụi ngược trở lại khu vực sản xuất.
Khả năng tiếp cận bảo trì, bảo dưỡng: Đây là lỗi sơ đẳng nhưng các đơn vị thiết kế non tay lại rất hay mắc phải. Một hệ thống công nghiệp bắt buộc phải bố trí sẵn sàn thao tác (platform), lan can an toàn và thang leo. Hãy thẳng thắn đặt câu hỏi cho nhà thầu: Công nhân sẽ đứng ở đâu để rút từng chiếc túi lọc bụi ra thay thế? Cửa thăm (manhole) bố trí trên thân tháp có đủ rộng để châm thêm hóa chất hay vệ sinh lớp đệm vi sinh không? Nếu bản vẽ thiếu không gian thao tác, hệ thống của bạn sẽ trở thành một “cơn ác mộng” thực sự mỗi khi cần sửa chữa.
Tối ưu hóa năng lượng (Quản lý OPEX): Đừng để bản vẽ ru ngủ bạn bằng mức giá mua vật tư rẻ. Hãy yêu cầu kỹ sư giải trình rành mạch về điện năng tiêu thụ của toàn bộ quạt hút ly tâm và bơm tuần hoàn. Một thiết kế tối ưu sẽ tính toán để công suất động cơ nằm vừa vặn trong ngân sách năng lượng cho phép. Thậm chí, nhà thầu chuyên nghiệp sẽ đề xuất tích hợp thêm biến tần (Inverter) nhằm tự động điều chỉnh tốc độ quạt theo ca làm việc, giúp nhà máy cắt giảm hàng chục triệu đồng tiền điện mỗi tháng.

Nếu bộ hồ sơ trên bàn của bạn vượt qua được ba “bài test” khắc nghiệt này, dự án đã nắm chắc 80% tỷ lệ thành công.

Kết luận

Thiết kế hệ thống xử lý khí thải chưa bao giờ là trò chơi của sự chắp vá thiết bị hay sao chép bản vẽ có sẵn. Đó là một hành trình kỹ thuật yêu cầu độ chính xác tuyệt đối, xâu chuỗi logic từ khâu trực tiếp đo đạc hiện trường, tính toán động lực học lưu chất, cho đến khi xuất bản mô hình 3D hoàn chỉnh. Từng sai số nhỏ ở bước thiết kế trên giấy đều sẽ bị phóng đại thành những khoản chi phí khổng lồ khi thi công thực tế, chi phối trực tiếp đến hiệu suất lọc sạch và tuổi thọ của toàn bộ công trình.

Thay vì tự mình “dò đá qua sông” giữa ma trận tiêu chuẩn môi trường và thông số kỹ thuật phức tạp, hãy để những chuyên gia thực thụ giúp bạn làm đúng ngay từ những nét vẽ đầu tiên.
