Hướng dẫn cách lắp tấm Cooling Pad chi tiết từng bước

08/12/2026 Nghị Nextfan 68 lượt xem

Cách lắp tấm Cooling Pad đúng kỹ thuật là yếu tố quyết định hiệu quả làm mát, độ bền của hệ thống và chi phí vận hành lâu dài. Nếu lắp đặt sai, hệ thống có thể gặp tình trạng phân phối nước không đều, giảm khả năng làm mát hoặc nhanh hư hỏng. Bài viết dưới đây sẽ hướng dẫn chi tiết từng bước lắp đặt, cùng những lưu ý quan trọng giúp hệ thống Cooling Pad hoạt động ổn định và đạt hiệu suất tối ưu.

Nội Dung Chính

Tấm Cooling Pad là gì? Hoạt động như thế nào?

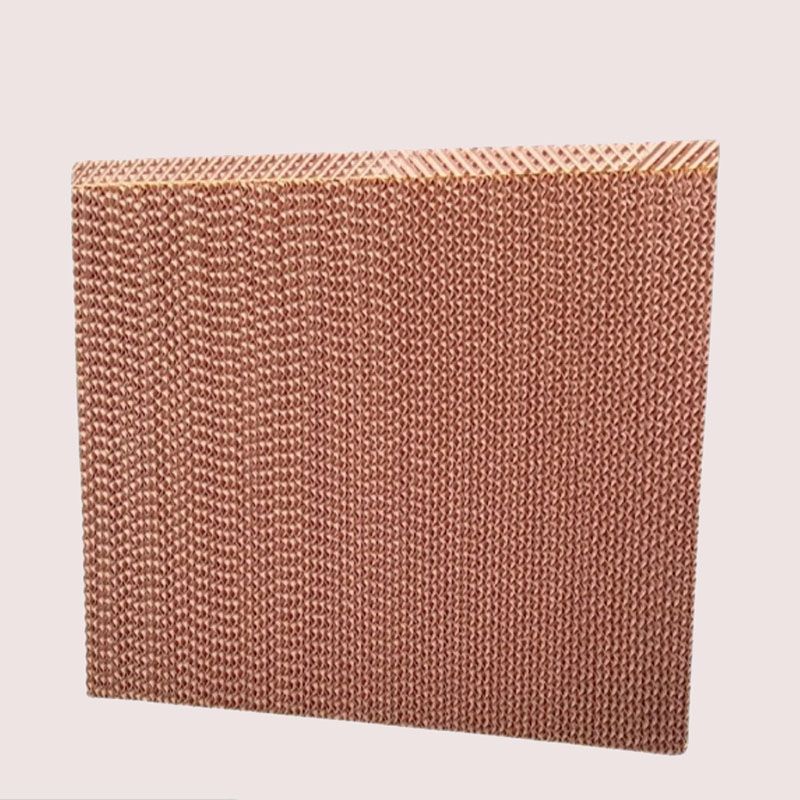

Tấm Cooling Pad, còn gọi là tấm làm mát bay hơi hoặc tấm trao đổi nhiệt. Đây là bộ phận được sử dụng trong hệ thống làm mát nhà xưởng, trang trại, máy làm mát không khí. Tấm thường có cấu trúc nhiều lớp gợn sóng, tạo thành các đường dẫn khí đan xen. Thiết kế này giúp tăng diện tích tiếp xúc giữa không khí và nước, từ đó hỗ trợ quá trình trao đổi nhiệt và bay hơi.

Về nguyên lý hoạt động, hệ thống Cooling Pad tận dụng hiện tượng bay hơi nước để hạ nhiệt độ không khí. Khi máy bơm đưa nước từ bể chứa lên máng phân phối phía trên, nước sẽ chảy đều xuống toàn bộ bề mặt tấm Cooling Pad và thấm vào các lớp giấy cellulose. Đồng thời, quạt hút công nghiệp được lắp ở phía đối diện sẽ tạo áp suất âm, hút không khí nóng từ bên ngoài đi xuyên qua tấm làm mát. Trong quá trình này, một phần nước trên bề mặt tấm bay hơi và hấp thụ nhiệt từ luồng không khí, giúp nhiệt độ không khí giảm đáng kể trước khi đi vào không gian cần làm mát.

Chuẩn bị trước khi lắp tấm Cooling Pad

Trước khi tiến hành cách lắp tấm Cooling Pad, bạn cần khảo sát đúng vị trí, tính toán chính xác kích thước hệ thống và chuẩn bị đầy đủ vật tư. Điều này giúp quá trình thi công diễn ra thuận lợi, hạn chế sai sót và đảm bảo hệ thống làm mát hoạt động ổn định.

Khảo sát vị trí lắp đặt

Tấm Cooling Pad nên được lắp tại vị trí có khả năng lấy không khí bên ngoài và kết nối thuận lợi với hệ thống quạt hút. Với mô hình làm mát áp suất âm, tấm thường được đặt ở một phía của nhà xưởng, còn quạt hút được bố trí ở phía đối diện hoặc cuối hướng gió. Cách bố trí này giúp không khí đi xuyên qua tấm làm mát trước khi lưu thông trong không gian cần làm mát.

Khi khảo sát, cần xác định:

Vị trí có thể mở ô tường hoặc lắp khung đỡ.
Khoảng cách từ tấm Cooling Pad đến quạt hút.
Hướng di chuyển của luồng không khí.
Vị trí đặt bồn nước, máy bơm và đường ống.
Khoảng cách an toàn đến hệ thống điện, máy móc và lối đi.
Không gian cần thiết để vệ sinh, sửa chữa và thay tấm sau này.

Không nên đặt tấm ở vị trí bị che khuất, quá gần vật cản hoặc có nhiều nguồn nhiệt trực tiếp. Nếu luồng khí bị cản, không khí sẽ không phân phối đều, khiến một số khu vực trong nhà xưởng vẫn nóng dù quạt đang hoạt động.

Tính toán kích thước và số lượng tấm

Sau khi xác định vị trí lắp đặt, bước tiếp theo là tính toán kích thước và số lượng tấm Cooling Pad phù hợp với nhu cầu sử dụng. Nếu diện tích tấm quá nhỏ, lượng không khí đi qua sẽ không đủ để làm mát toàn bộ không gian. Ngược lại, nếu lắp đặt quá nhiều sẽ làm tăng chi phí đầu tư mà không mang lại hiệu quả tương xứng.

Việc tính toán thường dựa trên các yếu tố:

Diện tích và thể tích nhà xưởng hoặc khu vực cần làm mát.
Lưu lượng gió của hệ thống quạt hút công nghiệp.
Số lần trao đổi không khí theo yêu cầu của từng loại công trình.
Điều kiện khí hậu tại khu vực lắp đặt, đặc biệt là nhiệt độ và độ ẩm môi trường.
Kích thước tiêu chuẩn của tấm Cooling Pad và khung lắp.

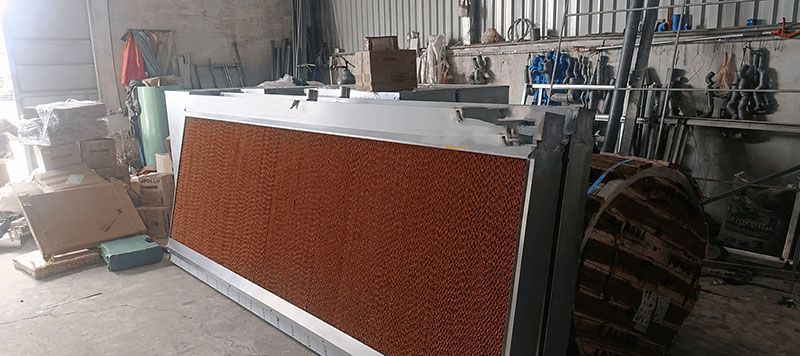

Tính toán đầy đủ số lượng cũng như kích thước tấm Cooling Pad trước khi lắp đặt

Chuẩn bị vật tư và dụng cụ

Tùy quy mô công trình, bộ vật tư cơ bản thường gồm:

Tấm Cooling Pad đúng chủng loại, kích thước và độ dày.
Khung đỡ bằng nhôm, inox, thép mạ kẽm hoặc vật liệu chống ăn mòn.
Máng hứng nước phía dưới.
Bồn chứa nước và máy bơm tuần hoàn.
Ống cấp nước, ống hồi nước và các đầu nối.
Ống hoặc máng phân phối nước phía trên.
Van khóa, van điều chỉnh lưu lượng và lưới lọc.
Nẹp giữ tấm, vít, bu lông và vật liệu gia cố.
Keo silicon hoặc vật liệu chống thấm tại các mối nối.
Mái che, lưới bảo vệ hoặc chụp chắn mưa nếu lắp ngoài trời.
Tủ điện, aptomat, thiết bị chống quá tải và dây dẫn phù hợp.

Các dụng cụ cần chuẩn bị gồm:

Thước cuộn, thước thủy và thước vuông.
Máy khoan, mũi khoan, tua vít và cờ lê.
Máy cắt hoặc dao chuyên dụng để điều chỉnh kích thước tấm.
Kìm, búa, dụng cụ siết và cố định đường ống.
Súng bắn keo hoặc dụng cụ trám kín.
Bút đánh dấu, dây bật mực và thiết bị đo.
Găng tay, kính bảo hộ, giày chống trượt và dây an toàn khi làm việc trên cao.

Trước khi cắt tấm, cần đo lại ít nhất hai lần và đánh dấu rõ đường cắt. Mép tấm sau khi cắt phải tương đối phẳng, không bị nát hoặc biến dạng để hạn chế khe hở khi đưa vào khung.

Hướng dẫn lắp đặt tấm Cooling Pad chi tiết

Dưới đây là quy trình lắp đặt tấm Cooling Pad chi tiết từng bước!

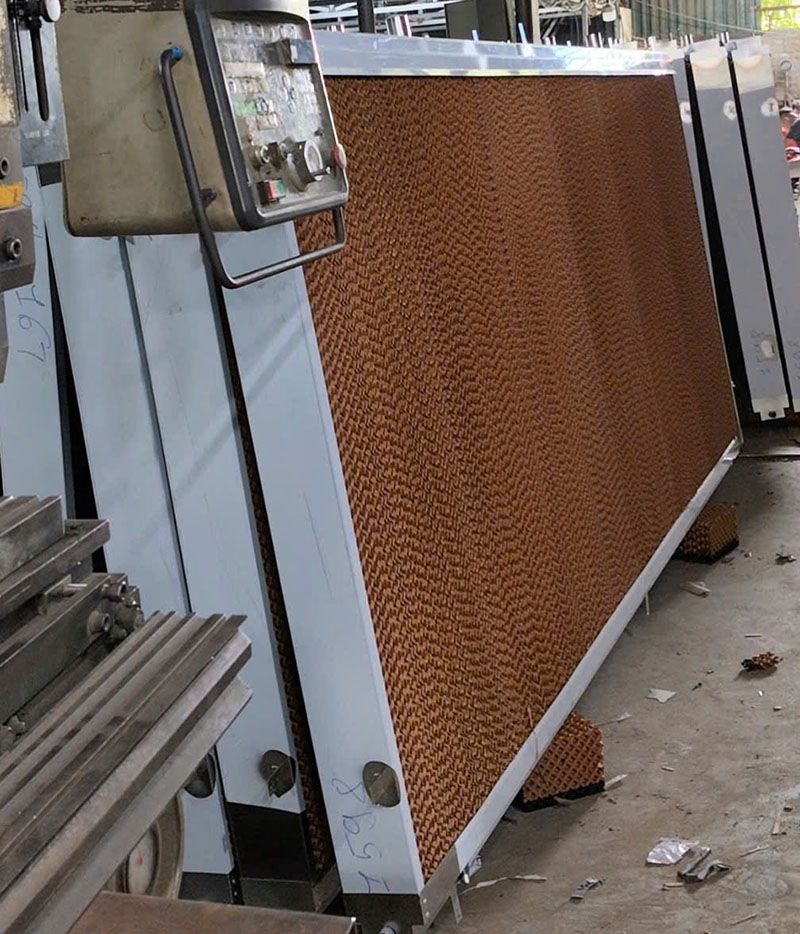

Bước 1: Lắp khung cố định

Khung cố định có nhiệm vụ đỡ tấm Cooling Pad, máng nước và hệ thống phân phối nước. Khung có thể làm bằng nhôm, inox, thép mạ kẽm hoặc vật liệu có khả năng chống ẩm, chống ăn mòn. Các bước thực hiện:

Đo lại chiều rộng, chiều cao và chiều sâu của vị trí lắp đặt.
Gia công các thanh khung theo kích thước đã tính toán.
Lắp khung vào tường, vách hoặc kết cấu thép bằng bu lông, vít nở hoặc bản mã phù hợp.
Dùng thước thủy kiểm tra độ cân bằng của khung theo cả phương ngang và phương đứng.
Lắp máng hứng nước ở phía dưới tấm.
Lắp thanh nẹp hoặc thanh gia cố ở hai bên và các vị trí cần thiết.
Bịt kín các mối nối bằng keo hoặc gioăng chống thấm.

Khung phải đủ chắc chắn để không bị rung, võng hoặc biến dạng khi tấm đã thấm nước. Với khung có chiều dài lớn, nên bổ sung các điểm gia cố trung gian để hạn chế tình trạng tấm bị xê dịch khi quạt hoạt động.

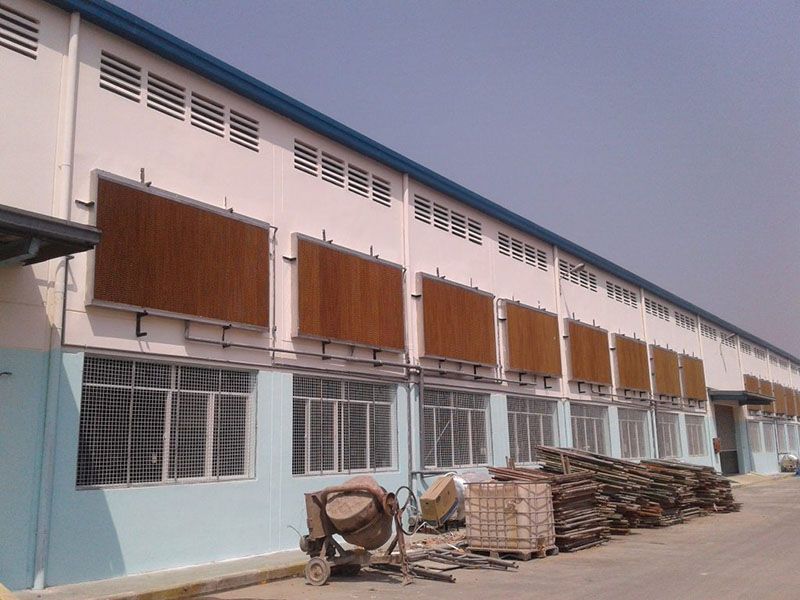

Bước 2: Đặt tấm Cooling Pad vào khung

Sau khi khung đã ổn định, tiến hành đưa tấm Cooling Pad vào đúng vị trí. Trước khi lắp, cần kiểm tra tấm không bị rách, gãy, cong vênh hoặc biến dạng do vận chuyển. Cách đặt tấm Cooling Pad như sau:

Kiểm tra chiều cao, chiều rộng và độ dày của từng tấm.
Đưa tấm vào khung theo hướng dẫn của nhà sản xuất.
Đặt tấm thẳng đứng, bảo đảm mép dưới tiếp xúc phù hợp với máng hứng.
Ghép các tấm sát nhau, hạn chế khe hở giữa các mối nối.
Dùng nẹp, thanh giữ hoặc vít chuyên dụng để cố định.
Trám kín các khe tiếp giáp giữa tấm và khung nếu cần thiết.
Kiểm tra lại toàn bộ bề mặt để bảo đảm tấm không bị nghiêng hoặc phồng.

Khi ghép nhiều tấm, các mép tiếp xúc cần tương đối phẳng và kín. Không nên ép quá mạnh vì có thể làm biến dạng cấu trúc gợn sóng hoặc giảm khả năng lưu thông khí.

Bước 3: Kết nối hệ thống cấp nước

Hệ thống cấp nước có nhiệm vụ làm ướt đều bề mặt tấm Cooling Pad. Một hệ thống cơ bản thường gồm bồn chứa, máy bơm, đường ống cấp, ống phân phối phía trên, van điều chỉnh, lưới lọc và đường hồi nước.

Các bước kết nối:

Đặt bồn nước ở vị trí thuận lợi cho việc cấp và hồi nước.
Kết nối đầu hút của máy bơm với bồn chứa.
Lắp đường ống từ máy bơm đến ống phân phối phía trên tấm.
Lắp van khóa và van điều chỉnh lưu lượng trên đường cấp.
Bố trí các lỗ hoặc đầu phân phối sao cho nước phủ đều toàn bộ chiều dài tấm.
Lắp máng hứng phía dưới và nối với đường ống hồi về bồn.
Lắp lưới lọc trước máy bơm hoặc trước đường phân phối.
Siết chặt các đầu nối và kiểm tra khả năng chịu áp của đường ống.

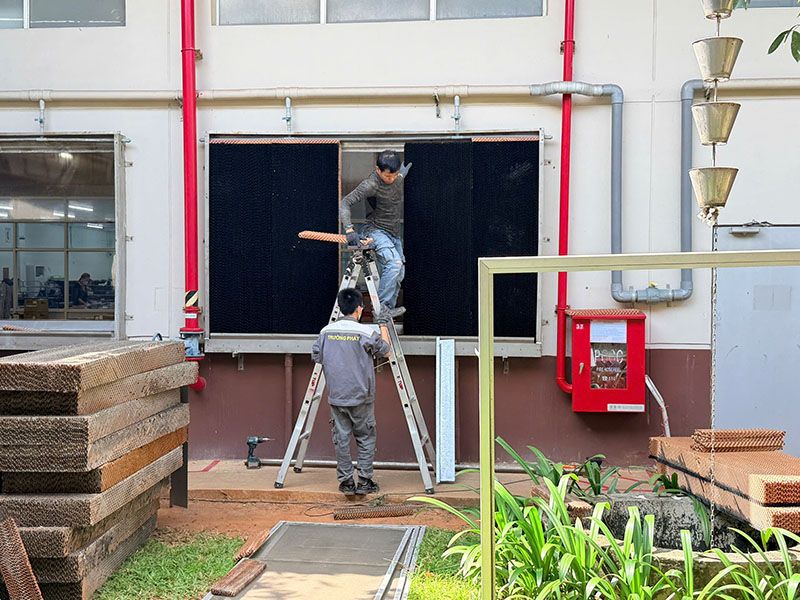

Kết nối hệ thống cấp nước cho tấm làm mát Cooling Pad

Bước 4: Kiểm tra hệ thống

Trước khi đưa hệ thống vào vận hành chính thức, cần kiểm tra toàn bộ các hạng mục đã lắp đặt. Khởi động máy bơm để quan sát quá trình nước phân phối trên bề mặt Cooling Pad. Nước cần chảy đều từ trên xuống dưới, không xuất hiện vùng khô hoặc tập trung quá nhiều ở một vị trí.

Đồng thời kiểm tra:

Có xảy ra hiện tượng rò rỉ tại các đầu nối hay không.
Máng thu nước có thu hồi nước hiệu quả.
Khung lắp đặt có rung lắc khi vận hành.
Các tấm Cooling Pad có được cố định chắc chắn.
Máy bơm hoạt động ổn định, không phát ra tiếng ồn bất thường.

Nếu phát hiện bất kỳ sự cố nào, cần xử lý ngay trước khi kết hợp với quạt hút để tránh ảnh hưởng đến hiệu suất làm mát của toàn hệ thống.

Bước 5: Lắp quạt hút công nghiệp

Sau khi hệ thống Cooling Pad hoạt động ổn định, tiến hành lắp quạt hút công nghiệp ở vị trí đối diện với tấm làm mát. Đây là cách bố trí tiêu chuẩn giúp tạo áp suất âm, hút không khí nóng từ bên ngoài đi qua Cooling Pad trước khi lưu thông vào không gian cần làm mát.

Khi lắp quạt hút cần đảm bảo:

Quạt được cố định chắc chắn vào khung hoặc tường.
Hướng quay và chiều hút đúng theo thiết kế.
Lưu lượng gió của quạt phù hợp với diện tích tấm Cooling Pad.
Hệ thống điện được đấu nối đúng kỹ thuật và có thiết bị bảo vệ an toàn.

Sau khi hoàn tất, vận hành đồng thời máy bơm và quạt hút để kiểm tra hiệu quả làm mát thực tế. Quan sát tốc độ lưu thông không khí, khả năng phân phối nước trên tấm Cooling Pad và nhiệt độ trong khu vực sử dụng. Nếu toàn bộ hệ thống hoạt động ổn định, không có hiện tượng rò rỉ, rung lắc hoặc phân phối nước không đều thì quá trình cách lắp tấm Cooling Pad đã hoàn thành.

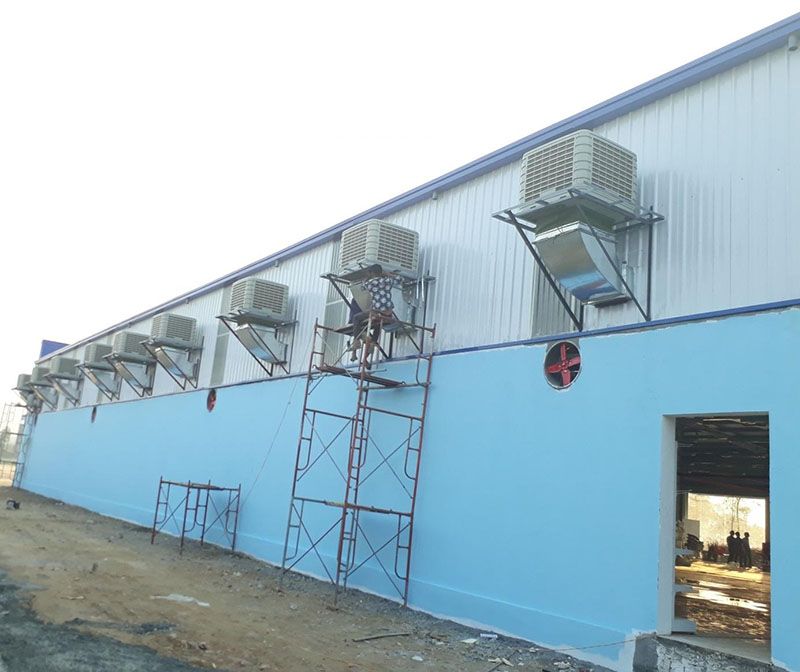

Lắp đặt quạt hút công nghiệp cho hệ thống làm mát Cooling Pad

Những lưu ý quan trọng khi lắp tấm Cooling Pad

Dưới đây là những lưu ý quan trọng khi lắp đặt tấm Cooling Pad:

Lắp đúng chiều của tấm Cooling Pad: Mỗi tấm Cooling Pad đều có cấu trúc tổ ong được thiết kế theo một hướng nhất định để tối ưu khả năng phân phối nước và lưu thông không khí. Nếu lắp ngược chiều, nước có thể không thấm đều, làm giảm hiệu quả bay hơi và khả năng làm mát.
Đảm bảo khung lắp đặt chắc chắn và cân bằng: Khung phải được cố định vững chắc vào kết cấu công trình, không bị cong vênh hoặc nghiêng lệch. Khung không cân bằng có thể khiến nước chảy không đều trên bề mặt tấm, làm xuất hiện các vùng khô và ảnh hưởng đến hiệu suất làm mát.
Không để khe hở giữa các tấm Cooling Pad: Khi ghép nhiều tấm với nhau, cần lắp sát mép để hạn chế khe hở. Nếu có khoảng trống, không khí sẽ đi qua khe thay vì xuyên qua bề mặt Cooling Pad, làm giảm hiệu quả trao đổi nhiệt và tăng thất thoát lưu lượng gió.
Phân phối nước đồng đều trên toàn bộ bề mặt: Máng phân phối nước phải được lắp cân bằng để nước chảy đều từ trên xuống dưới. Sau khi vận hành thử, cần kiểm tra toàn bộ bề mặt tấm; nếu phát hiện khu vực khô hoặc nước tập trung quá nhiều ở một vị trí, cần điều chỉnh ngay.
Lựa chọn máy bơm có công suất phù hợp: Máy bơm phải cung cấp đủ lưu lượng nước theo diện tích của hệ thống Cooling Pad. Công suất quá nhỏ sẽ khiến tấm không được làm ướt hoàn toàn, trong khi công suất quá lớn có thể gây tràn nước và lãng phí điện năng.
Sử dụng nguồn nước sạch: Nước cấp nên ít cặn bẩn và tạp chất để hạn chế bám cặn trong máng phân phối, đường ống và trên bề mặt Cooling Pad. Với nguồn nước cứng hoặc nhiều tạp chất, nên lắp thêm bộ lọc để giảm nguy cơ tắc nghẽn và kéo dài tuổi thọ của tấm.
Thiết kế hệ thống thoát và thu hồi nước hợp lý: Máng thu nước cần có độ dốc phù hợp để nước dư chảy về bể chứa nhanh chóng, tránh hiện tượng ứ đọng gây phát sinh rong rêu, vi khuẩn hoặc làm hư hại kết cấu xung quanh.
Phối hợp đúng với quạt hút công nghiệp: Hiệu quả của hệ thống làm mát bay hơi phụ thuộc vào sự cân bằng giữa diện tích tấm Cooling Pad và lưu lượng gió của quạt hút. Quạt có công suất quá lớn hoặc quá nhỏ đều có thể làm giảm hiệu quả làm mát và tăng mức tiêu thụ năng lượng.

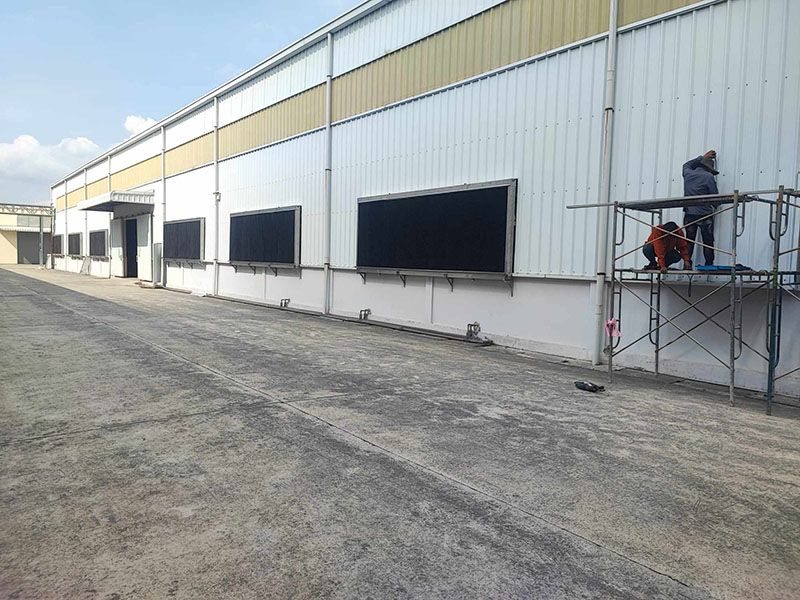

Lắp đặt tấm Cooling Pad cần đúng chiều, đảm bảo khung chắc chắn

Câu hỏi thường gặp về cách lắp tấm Cooling Pad

Tấm Cooling Pad nên lắp ở vị trí nào?

Tấm Cooling Pad thường được lắp tại vị trí có thể tiếp nhận không khí bên ngoài, có đường cấp nước thuận tiện và đối diện với quạt hút công nghiệp. Cách bố trí này giúp không khí đi qua bề mặt tấm ẩm trước khi được đưa vào không gian cần làm mát. Ngoài ra, vị trí lắp cần dễ tiếp cận để vệ sinh, kiểm tra và thay thế tấm khi cần

Có thể cắt tấm Cooling Pad theo kích thước không?

Có thể cắt tấm Cooling Pad trong trường hợp kích thước thực tế không phù hợp với khung, nhưng cần đo và đánh dấu chính xác trước khi thực hiện. Nên dùng dao, cưa hoặc dụng cụ chuyên dụng, cố định chắc tấm và cắt vuông theo các lớp sóng để mép cắt không bị nát, lệch hoặc tạo khe hở khi lắp.

Vì sao tấm Cooling Pad bị khô một số vị trí?

Tấm bị khô cục bộ thường do ống phân phối lắp lệch, lỗ cấp nước bị tắc, áp lực bơm yếu hoặc bề mặt tấm có nhiều cặn bẩn.

Bao lâu nên vệ sinh tấm Cooling Pad?

Không có một thời gian cố định cho mọi hệ thống vì tần suất vệ sinh phụ thuộc vào chất lượng nước, mức độ bụi và môi trường sử dụng. Nên kiểm tra tấm, đường ống, lưới lọc và máng hứng thường xuyên; tiến hành vệ sinh ngay khi thấy tấm bám cặn, có rong rêu, mùi bất thường hoặc nước phân phối không đều.

Tấm Cooling Pad có cần kết hợp với quạt hút không?

Có. Quạt hút tạo dòng không khí đi qua tấm Cooling Pad đã được làm ướt, giúp quá trình bay hơi nước hấp thụ nhiệt và đưa luồng khí mát vào nhà xưởng.

Thực hiện đúng cách lắp tấm Cooling Pad không chỉ giúp hệ thống làm mát vận hành ổn định mà còn nâng cao hiệu suất làm mát, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị. Hy vọng những hướng dẫn trong bài viết sẽ giúp bạn lắp đặt đúng kỹ thuật, hạn chế các lỗi thường gặp và tối ưu hiệu quả sử dụng cho nhà xưởng, trang trại hoặc nhà kính.
