Quạt hút bụi sơn công nghiệp: Phân loại và bảng giá 2026

Phòng sơn ngột ngạt dù quạt vẫn chạy hết công suất, hơi dung môi tạt ngược vào mặt thợ, lớp sơn vừa phun đã bám bụi. Phần lớn tình trạng này bắt nguồn từ việc chọn sai dòng quạt hút bụi sơn công nghiệp. Chọn đúng ngay từ đầu giúp xưởng tiết kiệm hàng chục triệu chi phí thay mới, đồng thời bảo vệ sức khỏe người lao động suốt ca làm việc.

Nextfan chia sẻ cách phân loại hai dòng quạt phổ biến, bộ tiêu chí tính chọn theo diện tích phòng sơn và bảng giá tham khảo mới nhất 2026.

Quạt hút bụi sơn công nghiệp là gì?

Quạt hút bụi sơn công nghiệp là dòng quạt hút chuyên dụng cho môi trường chứa hạt sơn lơ lửng và hơi dung môi, được thiết kế với motor tách khỏi luồng gió nhằm loại bỏ nguy cơ phát sinh tia lửa điện.

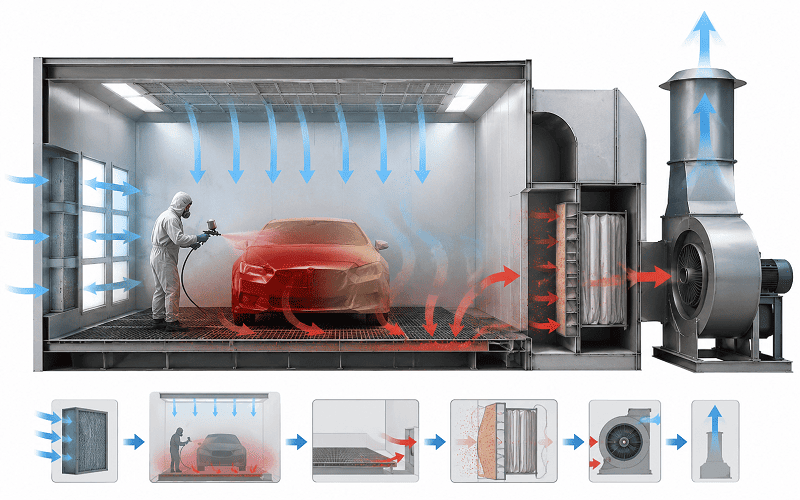

Nguyên lý hoạt động quạt hút bụi phòng sơn

Một hệ thống hút lọc bụi sơn tiêu chuẩn vận hành dựa trên nguyên lý khí động học và thu hồi thực thể theo các bước tuần hoàn sau:

[Bụi & Mùi Sơn] —> [Lực Hút Của Quạt] —> [Tấm Lọc Khô / Màng Nước] —> [Tháp Than Hoạt Tính] —> [Khí Sạch Ra Ngoài]

1. Giai đoạn thu gom: Khi thợ sơn kích hoạt súng phun, quạt hút hoạt động tạo ra một vùng áp suất âm tại khu vực làm việc. Lực hút này kéo toàn bộ bụi sơn lơ lửng và dung môi bay hơi đi thẳng vào họng thu.
2. Giai đoạn giữ bụi: Luồng khí bẩn được dẫn qua bộ phận lọc.
   • Nếu là Hệ thống lọc khô, bụi sơn bị giữ lại ở các tấm lọc bông sợi thủy tinh hoặc giấy lọc 2 lớp.
   • Nếu là Hệ thống màng nước, dòng bụi sơn đập vào màng nước chảy tràn, bụi bị giữ lại và rơi xuống bể lắng, dòng khí đi tiếp.
3. Giai đoạn khử mùi: Không khí sau khi sạch bụi vẫn còn chứa mùi hóa chất (VOCs) sẽ được quạt đẩy qua tầng hấp phụ bằng than hoạt tính để khử sạch mùi hôi.
4. Xả thải khí sạch: Luồng không khí đã đạt tiêu chuẩn môi trường TCVN được quạt xả thẳng ra ngoài môi trường thông qua đường ống thoát cao.

Các loại quạt hút bụi sơn công nghiệp phổ biến

Thị trường hiện có hai dòng quạt hút bụi sơn công nghiệp được sử dụng phổ biến, phân loại theo cấu tạo cánh và hướng di chuyển của dòng khí, gồm quạt hướng trục và quạt ly tâm.

Sau đây là đặc điểm cấu tạo và phạm vi ứng dụng của từng dòng.

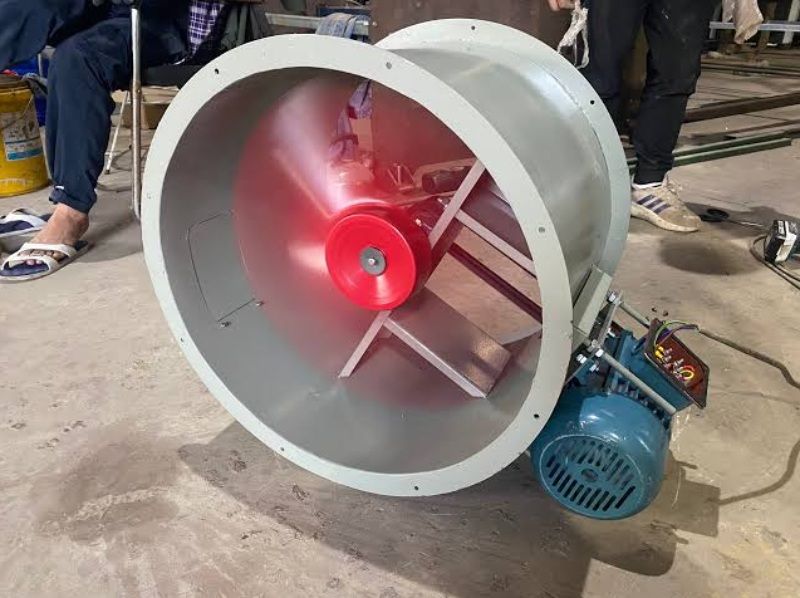

Cấu tạo và ứng dụng của quạt hướng trục hút bụi sơn

Quạt hướng trục hút bụi sơn cho dòng khí đi song song với trục quay, tạo ra lưu lượng rất lớn ở dải cột áp thấp, thường dao động trong khoảng 50 đến 300 Pa tùy model.

Cấu tạo của dòng quạt này gồm vỏ hình trụ, guồng cánh dạng hướng trục nhiều lá và motor đặt bên ngoài vỏ, truyền chuyển động vào cánh thông qua dây curoa. Cách bố trí này giữ cho motor không tiếp xúc với luồng khí chứa bụi sơn. Lớp sơn khô vì thế không bám lên cuộn dây và cánh tản nhiệt của động cơ, tuổi thọ motor được kéo dài đáng kể.

Về ứng dụng, quạt hướng trục phù hợp nhất với các phương án hút trực tiếp, không đi qua đường ống phức tạp. Thiết bị thường được lắp thẳng trên vách tường hoặc trên nóc của phòng sơn, buồng sơn khô và buồng sơn màng nước. Dải lưu lượng thực tế của các model phổ biến rơi vào khoảng 8.500 đến 12.800 m³/giờ, đủ để xử lý một phòng sơn quy mô vừa. Khả năng hút của dòng quạt này rất tốt với các hạt bụi nhẹ lơ lửng trong khoảng 10 đến 100 micron.

Hạn chế của quạt hướng trục xuất hiện khi hệ thống có nhiều trở lực. Nếu buộc phải đẩy khí qua đoạn ống dài hoặc qua bộ lọc túi vải, lưu lượng thực tế sẽ sụt giảm rất nhanh do cột áp không đủ thắng trở lực.

Cấu tạo và ứng dụng của quạt ly tâm hút bụi sơn

Quạt ly tâm hút bụi sơn nhận khí vào theo phương trục rồi đẩy ra theo phương vuông góc, nhờ vậy tạo được cột áp cao gấp nhiều lần quạt hướng trục, thường từ 500 Pa đến vài nghìn Pa.

[Ảnh: Quạt ly tâm hút bụi sơn đặt cuối hệ thống lọc túi vải]

Guồng cánh của quạt ly tâm được chế tạo dạng cong, lắp trong vỏ xoắn ốc. Thiết kế này biến năng lượng quay thành áp suất tĩnh, giúp dòng khí vượt qua các đoạn ống dài, nhiều co cút và nhiều vật cản. Motor cũng được đặt bên ngoài, truyền động qua dây curoa và gối đỡ, tương tự nguyên tắc an toàn của dòng hướng trục.

Về ứng dụng, quạt ly tâm là lựa chọn cho hệ thống hút bụi sơn tập trung. Khi xưởng cần thu bụi từ nhiều vị trí nhỏ như bàn chà nhám, khu vực đánh bóng hay nhiều buồng sơn riêng lẻ về một bộ lọc trung tâm, chỉ dòng quạt này mới đủ sức duy trì lưu lượng ổn định tại mọi điểm hút. Dải công suất motor phổ biến trên thị trường trải rộng từ 1 kW, 2,2 kW, 3 kW, 5,5 kW đến 7,5 kW, cho phép chọn theo quy mô hệ thống.

Đổi lại, quạt ly tâm chiếm nhiều diện tích hơn, chi phí đầu tư ban đầu cao hơn và đòi hỏi tính toán đường ống kỹ lưỡng trước khi lắp đặt

Bảng giá quạt hút bụi sơn công nghiệp 2026

Giá quạt hút bụi sơn công nghiệp năm 2026 dao động từ khoảng 5 triệu đến 35 triệu đồng cho mỗi thiết bị, tùy theo dòng quạt, công suất motor, vật liệu chế tạo và lưu lượng gió thực tế. Bảng dưới đây tổng hợp giá tham khảo của các model quạt hút bụi sơn công nghiệp phổ biến.

Dòng quạt	Công suất motor	Lưu lượng	Cột áp	Giá bán (VNĐ)
Quạt hướng trục hút bụi sơn	1,1 kW – 380V	7.000 – 9.000 m³/giờ	80 – 150 Pa	5.000.000 – 7.500.000
Quạt hướng trục hút bụi sơn	1,5 kW – 380V	8.500 – 12.800 m³/giờ	85 – 150 Pa	7.000.000 – 10.000.000
Quạt hướng trục hút bụi sơn	2,2 kW – 380V	12.000 – 16.000 m³/giờ	120 – 200 Pa	9.500.000 – 13.000.000
Quạt ly tâm hút bụi sơn	2,2 kW – 380V	4.000 – 6.000 m³/giờ	800 – 1.200 Pa	11.000.000 – 15.000.000
Quạt ly tâm hút bụi sơn	3 kW – 380V	6.000 – 9.000 m³/giờ	1.000 – 1.500 Pa	14.000.000 – 19.000.000
Quạt ly tâm hút bụi sơn	5,5 kW – 380V	10.000 – 14.000 m³/giờ	1.500 – 2.200 Pa	20.000.000 – 27.000.000
Quạt ly tâm hút bụi sơn	7,5 kW – 380V	14.000 – 20.000 m³/giờ	1.800 – 2.800 Pa	26.000.000 – 35.000.000

Lưu ý: Bảng giá trên mang tính tham khảo và có thể thay đổi theo giá nguyên vật liệu từng thời điểm. Để nhận báo giá chính xác theo đúng diện tích phòng sơn, loại sơn đang dùng và phương án bố trí hệ thống, bạn có thể liên hệ Nextfan qua hotline: 0913.834.085 để được báo giá chính xác nhất.

Hướng dẫn cách tính công suất quạt hút bụi sơn phù hợp diện tích

Để hệ thống hoạt động hiệu quả, không bị thiếu hụt lực hút hoặc lãng phí điện năng, việc tính toán công suất phải dựa trên cơ sở toán học động lực học chất lỏng.

Công thức chuẩn để xác định lưu lượng gió cần thiết cho phòng sơn được tính như sau:

Q = V x A

Trong đó:

• Q: Lưu lượng gió cần thiết cho hệ thống (m^3/h).
• V: Tốc độ gió yêu cầu tại khu vực phun sơn (m/s). Đối với phòng sơn tiêu chuẩn, tốc độ gió an toàn để kéo được hạt sơn thường dao động từ 0.3 m/s đến 0.5 m/s.
• A: Diện tích bề mặt cửa hút hoặc tiết diện mặt cắt của phòng sơn ($m^2$). Với phòng sơn vách kín, A = Chiều rộng x Chiều cao

Ví dụ thực tế:

Bạn có một buồng phun sơn xưởng gỗ với kích thước khu vực làm việc rộng 3 m, cao 2 m. Yêu cầu tốc độ gió hút bề mặt tối thiểu là 0,4 m/s.

• Tính diện tích tiết diện: A = 3 × 2 = 6 m².
• Tính lưu lượng gió theo giây: Q = 0,4 × 6 = 2,4 m³/s.
• Quy đổi sang đơn vị giờ: Q = 2,4 × 3.600 = 8.640 m³/h.

Lưu ý của kỹ sư: Sau khi xác định được lưu lượng gió, cần cộng thêm khoảng 15–20% để bù tổn thất áp suất do ma sát trong đường ống và các tấm lọc. Vì vậy, trong trường hợp này nên lựa chọn quạt có lưu lượng khoảng 10.000 m³/h và áp suất tĩnh từ 300–500 Pa (nếu hệ thống sử dụng ống dẫn) để đảm bảo hiệu quả vận hành.

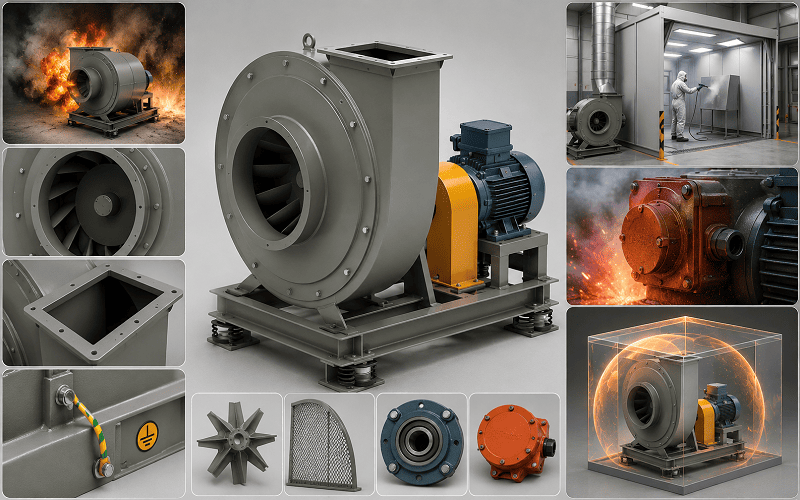

Đặc điểm quạt hút bụi sơn chống cháy nổ

Để vận hành an toàn trong môi trường chứa dung môi sơn dễ bén lửa, dòng quạt hút này sở hữu những đặc điểm thiết kế và tính năng vượt trội sau:

• Khung vỏ được cấu thành từ các tấm thép mạ kẽm cao cấp có khả năng chống ăn mòn hóa chất. Thiết kế dạng nửa cố định, dễ dàng tháo rời giúp việc vệ sinh bụi sơn bám dính và bảo dưỡng cánh quạt trở nên đơn giản.
• Thiết bị có hiệu suất thu gom bụi sơn cực cao, mang lại môi trường làm việc trong lành. Hệ thống có thể kết hợp linh hoạt với các panel lọc than hoạt tính để xử lý triệt để cả mùi dung môi độc hại trước khi xả thải.
• Sản phẩm có mẫu mã, kích thước đa dạng, được đo đạc thiết kế tùy theo hiện trường thực tế của từng nhà xưởng. Thiết bị đảm bảo tiêu chí chi phí vận hành thấp, lắp đặt dễ dàng và nhanh chóng.
• Toàn bộ hệ thống được bảo hành chính hãng 12 tháng, đảm bảo sự an tâm tuyệt đối cho doanh nghiệp trong quá trình sản xuất.

Ứng dụng của quạt hút khí sơn trong công nghiệp

Nhờ khả năng làm sạch không khí và gom bụi hiệu quả, thiết bị xử lý bụi sơn dạng khô này được ứng dụng rộng rãi trong nhiều ngành sản xuất:

• Ngành sản xuất đồ gỗ và nội thất: Hút sạch bụi mịn từ sơn PU, sơn bóng trên bề mặt bàn ghế, tủ giường, giúp nước sơn mịn đẹp và không bị rỗ hột.
• Ngành cơ khí và gara ô tô, xe máy: Xử lý bụi và mùi dung môi tại các buồng phun sơn dặm, sơn mới vỏ xe hoặc sơn tĩnh điện các linh kiện máy móc.
• Xưởng gia công và phòng thí nghiệm: Hút khử mùi hóa chất, dung môi bay hơi trong các phòng thử nghiệm mẫu sơn hoặc xưởng chế tác thủ công mỹ nghệ quy mô nhỏ.

Tiêu chí chọn quạt hút bụi sơn công nghiệp cho nhà xưởng

Việc chọn quạt hút bụi sơn công nghiệp cho nhà xưởng dựa trên bốn tiêu chí kỹ thuật, gồm lưu lượng và cột áp, công suất motor và nguồn điện, vật liệu vỏ và cánh quạt, cùng vị trí lắp đặt trong phòng sơn.

Tính lưu lượng gió và cột áp theo diện tích phòng sơn

Lưu lượng gió cần thiết được tính bằng thể tích phòng sơn nhân với bội số trao đổi không khí, còn cột áp được xác định bằng tổng trở lực mà dòng khí phải vượt qua.

Về lưu lượng, công thức cơ bản là dài x rộng nhân cao của phòng sơn, sau đó x với số lần trao đổi không khí trong một giờ. Phòng phun sơn thường yêu cầu bội số trao đổi cao vì nồng độ dung môi lớn, thông thường từ 30 đến 60 lần mỗi giờ. Một cách kiểm tra khác là tính theo vận tốc gió qua mặt cắt ngang phòng, với dải tham chiếu phổ biến từ 0,3 đến 0,5 m/s ở khu vực thợ đứng phun.

Ví dụ, phòng sơn dài 6m, rộng 4m, cao 3m có thể tích 72 m³. Với bội số 40 lần mỗi giờ, lưu lượng cần thiết vào khoảng 2.880 m³/giờ. Xưởng quy mô vừa với phòng sơn 100 đến 150 m³ thường cần dải lưu lượng từ 8.000 đến 13.000 m³/giờ.

Về cột áp, con số này không được lấy theo cảm tính. Bạn cần cộng dồn trở lực của từng thành phần trong hệ thống: chiều dài ống thẳng, mỗi co cút, màng nước, bộ lọc túi vải và miệng xả. Nếu bỏ qua bước cộng dồn này, quạt lắp vào sẽ chạy đúng công suất định mức nhưng lưu lượng thực tế chỉ đạt một phần so với thông số ghi trên tem.

Chọn công suất motor và nguồn điện phù hợp

Công suất motor được suy ra từ lưu lượng và cột áp đã tính ở bước trước, không phải là thông số chọn trước rồi mới tính ngược lại.

Dải công suất phổ biến của quạt hút bụi sơn công nghiệp trải từ 1,1 kW đến 7,5 kW. Phòng sơn nhỏ dùng cho đồ gỗ nội thất hoặc chi tiết cơ khí lẻ thường chỉ cần motor 1,1 kW đến 1,5 kW, tương ứng lưu lượng khoảng 8.000 m³/giờ. Hệ thống hút tập trung nhiều điểm hoặc buồng sơn ô tô cần dải 3 kW đến 7,5 kW.

Về nguồn điện, xưởng sản xuất nên ưu tiên motor ba pha 380V thay vì một pha 220V. Motor ba pha có mô men khởi động lớn, chạy êm hơn, ít sụt áp khi vận hành liên tục nhiều giờ và tiết kiệm điện hơn ở cùng công suất. Đây cũng là điều kiện cần nếu sau này xưởng muốn lắp biến tần để điều chỉnh lưu lượng theo ca sản xuất.

Chọn sai công suất gây hệ quả ở cả hai chiều. Motor thiếu công suất sẽ nóng, sụt tốc và giảm tuổi thọ nhanh chóng. Motor dư công suất quá nhiều làm tăng chi phí điện năng vô ích, đồng thời tạo dòng khí quá mạnh cuốn theo cả lớp sơn ướt trên bề mặt sản phẩm.

Chọn vật liệu vỏ và cánh quạt chịu môi trường bụi sơn

Vật liệu chế tạo quyết định tuổi thọ của quạt trong môi trường vừa bám dính vừa ăn mòn, nên đây là tiêu chí không nên cắt giảm để tiết kiệm chi phí đầu tư.

Ba nhóm vật liệu đang được dùng phổ biến có đặc tính khác nhau rõ rệt. Thép CT3 phủ sơn tĩnh điện là phương án phổ thông, kết cấu chắc chắn, bền màu, chi phí hợp lý và phù hợp với phần lớn xưởng sơn thông thường. Thép mạ kẽm cho khả năng chống gỉ tốt hơn ở môi trường có độ ẩm cao như buồng sơn màng nước. Inox là lựa chọn cho xưởng sử dụng sơn gốc dung môi mạnh hoặc hóa chất có tính ăn mòn cao.

Điểm chung mà cả ba nhóm vật liệu cần đáp ứng là bề mặt nhẵn, ít bám sơn và ít giữ mùi. Bề mặt càng nhám thì lớp sơn khô càng bám dày theo thời gian, kéo theo hàng loạt vấn đề về cân bằng và hiệu suất. Ngoài ra, vỏ quạt cần có cửa thăm để mở ra vệ sinh guồng cánh định kỳ mà không phải tháo rời toàn bộ thiết bị.

Xác định vị trí lắp đặt quạt trong phòng sơn

Vị trí lắp đặt quyết định việc dòng khí có đi đúng một chiều hay không, và đây là yếu tố ảnh hưởng đến hiệu quả hút nhiều hơn cả công suất quạt.

Ba phương án lắp đặt đang được áp dụng trong thực tế gồm: lắp trên nóc buồng sơn cho dòng khí đi từ trên xuống, lắp trên vách đối diện cửa cấp gió tươi cho dòng khí đi ngang, và lắp ở cuối hệ thống ống gió đối với phương án hút tập trung.

Nguyên tắc bố trí chung là dòng khí phải đi từ phía sau lưng người thợ, quét qua vật cần sơn, rồi thoát ra ngoài. Bố trí đúng chiều này giúp hơi sơn không tạt ngược vào vùng thở của thợ. Nếu quạt hút đặt sai phía, người thợ sẽ đứng ngay giữa luồng bụi trên đường ra ngoài, và mọi tính toán về lưu lượng trước đó đều mất ý nghĩa.

Bên cạnh hướng gió, khoảng cách giữa cửa cấp gió tươi và miệng hút cũng cần được cân đối. Hai vị trí này đặt quá gần nhau sẽ tạo hiện tượng khí đi tắt, khiến vùng giữa phòng gần như không được trao đổi không khí.

Địa chỉ thiết kế và thi công lắp đặt quạt hút bụi sơn uy tín

Nextfan là đơn vị trực tiếp thiết kế, sản xuất và thi công lắp đặt quạt hút bụi sơn công nghiệp cho nhà xưởng, đảm nhận trọn khâu từ khảo sát mặt bằng, tính toán lưu lượng đến bàn giao hệ thống chạy ổn định.

Hiệu quả của một hệ thống hút bụi sơn không nằm ở riêng chiếc quạt, mà nằm ở sự ăn khớp giữa lưu lượng, cột áp, tuyến ống và vị trí lắp đặt. Đây cũng là lý do Nextfan không dừng lại ở việc cung cấp thiết bị đơn lẻ mà nhận thiết kế trọn gói theo đặc thù từng phòng sơn.

Năng lực thi công của Nextfan bao gồm:

• Khảo sát và tính toán tại công trình: đo thể tích phòng sơn, xác định bội số trao đổi không khí, cộng dồn trở lực tuyến ống để chốt đúng dải lưu lượng và cột áp cần thiết
• Thiết kế bản vẽ hệ thống: bố trí vị trí quạt, hướng dòng khí một chiều, tuyến ống gió và điểm đấu nối với buồng sơn màng nước hoặc bộ lọc túi vải
• Sản xuất quạt theo yêu cầu: chế tạo cả dòng hướng trục và ly tâm, lựa chọn vật liệu thép sơn tĩnh điện, thép mạ kẽm hoặc inox theo môi trường sơn thực tế của xưởng
• Thi công lắp đặt và chạy thử: lắp quạt, gia công ống gió, đấu điện, cân chỉnh dây curoa và đo kiểm lưu lượng thực tế trước khi bàn giao
• Bảo hành và bảo trì định kỳ: hỗ trợ vệ sinh guồng cánh, kiểm tra gối đỡ và độ căng dây curoa theo chu kỳ đã thống nhất

Liên hệ ngay với chúng tôi qua hotline: 0913834085 hoặc ghé thăm văn phòng tại 20 Đường D5, KDC Phúc Đạt, P. Tân Đông Hiệp, TP. Dĩ An, Bình Dương. để nhận bản thiết kế 2D/3D hệ thống hút bụi sơn tối ưu nhất cho nhà xưởng của bạn.
