Cấu tạo và nguyên lý hoạt động hệ thống xử lý khí thải SCR

08/28/2026 Nghị Nextfan 293 lượt xem

Bạn đang vận hành xe tải, xe khách hoặc máy móc công nghiệp nhưng liên tục đau đầu vì cảnh báo lỗi động cơ? Xe đột ngột giảm công suất, tiêu hao nhiên liệu bất thường hoặc bảng điều khiển liên tục yêu cầu châm nước Ure khiến tiến độ công việc đình trệ. Nếu không hiểu rõ bản chất vấn đề, bạn rất dễ rơi vào vòng lặp sửa chữa tốn kém, thậm chí làm hỏng toàn bộ cụm kim phun.

Để giải quyết triệt để tình trạng này, chúng tôi sẽ phân tích chi tiết cấu tạo và nguyên lý hoạt động hệ thống xử lý khí thải SCR. Nắm trọn sơ đồ, chức năng từng linh kiện và đường đi của dòng khí sẽ giúp bạn tự tin vận hành, bảo dưỡng phương tiện đúng chuẩn kỹ thuật.

Nội Dung Chính

Hệ thống xử lý khí thải SCR là gì?

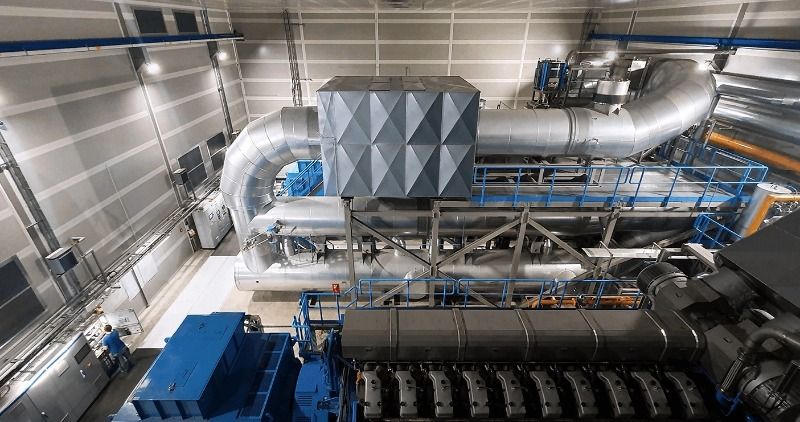

SCR là viết tắt của cụm từ tiếng Anh Selective Catalytic Reduction, dịch ra tiếng Việt có nghĩa là Khử xúc tác chọn lọc. Hệ thống xử lý khí thải SCR là một hệ thống lọc và xử lý khí xả thông minh giúp chuyển hóa khí độc hại Nitrogen Oxides (NOx) thành nitơ (N₂) và nước (H₂O) vô hại cho các dòng xe sử dụng động cơ Diesel.

Mục đích cốt lõi của công nghệ SCR là “tiêu diệt” Nitrogen Oxides (NOx) một loại khí vô cùng độc hại sinh ra trong quá trình đốt cháy nhiên liệu Diesel ở nhiệt độ cao. Bằng cách phun dung dịch Ure (DEF) vào dòng khí xả, hệ thống sẽ tạo ra một phản ứng hóa học phức tạp ngay bên trong bầu xúc tác, biến luồng khí độc hại này thành khí Nitơ (N2) và hơi nước (H2O) hoàn toàn lành tính trước khi thải ra môi trường.

Trên thực tế, hệ thống SCR có thể triệt tiêu đến 90% lượng khí NOx. Nhờ phản ứng hóa học đặc thù, hệ thống SCR giúp phương tiện của bạn dễ dàng đáp ứng các tiêu chuẩn khí thải khắt khe hiện hành như Euro 4, Euro 5 và Euro 6.

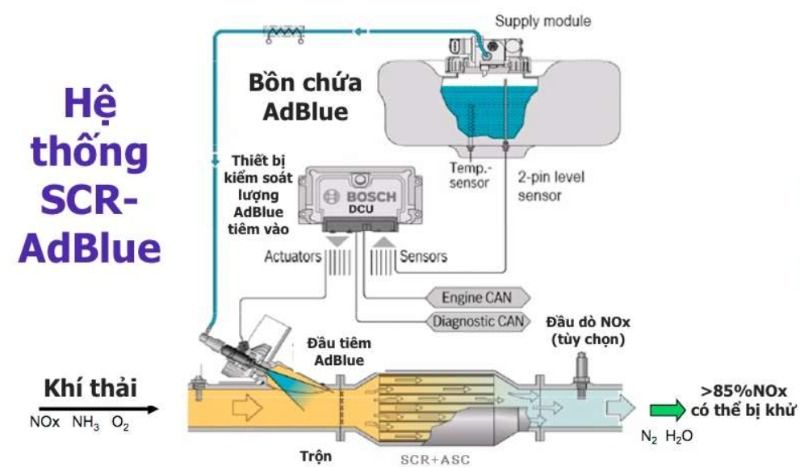

Hình ảnh tổng quan toàn bộ hệ thống ống xả có tích hợp bầu SCR

Để tạo ra được phản ứng hóa học trơn tru và chính xác đến từng mili-giây như vậy, hệ thống này cần sự phối hợp nhịp nhàng của rất nhiều chi tiết cơ khí và cảm biến điện tử. Vậy tổ hợp này bao gồm những bộ phận cốt lõi nào? Hãy cùng khám phá ngay cấu tạo chi tiết ở phần tiếp theo.

Cấu tạo hệ thống xử lý khí thải SCR

Nhiều tài xế lầm tưởng ống xả chỉ là một đường ống rỗng, cho đến khi mã lỗi khí thải hiện lên và chi phí sửa chữa báo về lên tới hàng chục triệu đồng vì hỏng hóc dây chuyền. Thực tế, hệ thống SCR là một cỗ máy thu nhỏ cực kỳ tinh vi; nhưng bạn đừng quá lo lắng, chúng tôi sẽ bóc tách cấu trúc này thành 6 cụm linh kiện cốt lõi một cách dễ hiểu nhất ngay sau đây.

Bình chứa dung dịch DEF (AdBlue / Ure)

Không đơn thuần là một chiếc can nhựa trống rỗng, đây là khu vực lưu trữ an toàn cho dung dịch xử lý khí thải (DEF) chuyên dụng. Để đảm bảo hệ thống vận hành ổn định trong mọi điều kiện thời tiết, nhà sản xuất đã tích hợp sẵn vào bình chứa:

Cảm biến đo mức: Liên tục giám sát thể tích và cảnh báo lên táp-lô khi dung dịch chạm vạch đích, giúp bạn chủ động châm thêm.
Cảm biến nhiệt độ và bộ sấy: Dung dịch Ure bắt đầu có hiện tượng kết tinh và đóng băng ở ngưỡng -11°C. Bộ sấy giúp rã đông nhanh chóng, đảm bảo dung dịch luôn ở trạng thái lỏng hoàn hảo ngay cả khi xe hoạt động trong mùa đông giá rét.

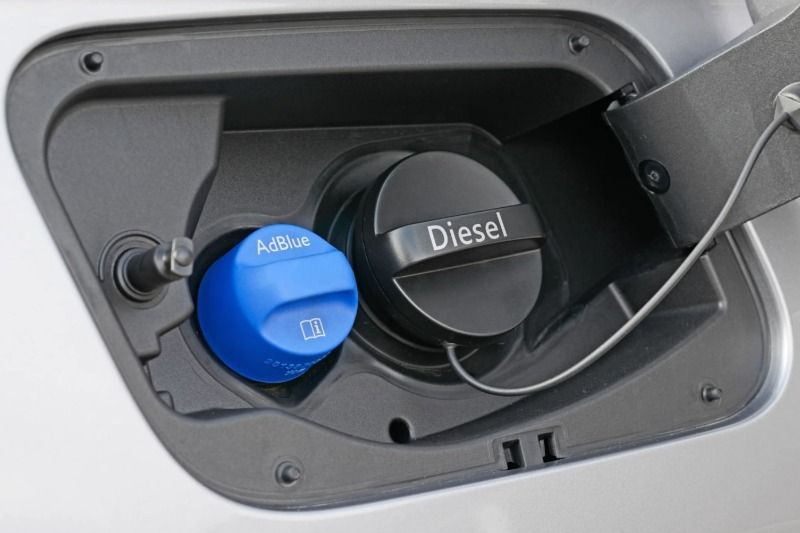

AdBlue (DEF) là gì — AdBlue là dung dịch urê tinh khiết hòa tan trong nước

Bơm dung dịch và cụm định lượng

Nếu bình chứa là không gian lưu trữ thì cụm bơm chính là “trái tim” cơ học. Bơm làm nhiệm vụ tạo ra áp suất đủ lớn để hút dung dịch từ bình chứa và đẩy lên đường ống xả.

Đồng hành cùng bơm là cụm định lượng (Dosing Module), hoạt động như một van tiết lưu thông minh. Thiết bị này điều chỉnh chính xác lưu lượng Ure đi qua, tránh tình trạng bơm quá tay gây lãng phí dung dịch hoặc bơm thiếu khiến khí thải không được xử lý triệt để.

Vòi phun Ure

Vòi phun được bố trí cố định ngay trên đường ống xả, nằm chốt chặn ở phía trước bầu xúc tác. Nhiệm vụ duy nhất nhưng quan trọng nhất của linh kiện này là phun tơi dung dịch DEF thành dạng sương mù siêu mịn, ép chúng hòa trộn đồng đều vào dòng khí xả đang nóng rực.

Mẹo nhỏ bảo dưỡng: Vòi phun là bộ phận rất nhạy cảm và dễ bị tắc nghẽn bởi cặn bẩn. Việc bạn lựa chọn và sử dụng các loại dung dịch Ure đạt chuẩn, tinh khiết cao chính là cách bảo vệ vòi phun tiết kiệm và hiệu quả nhất.

Bầu xúc tác

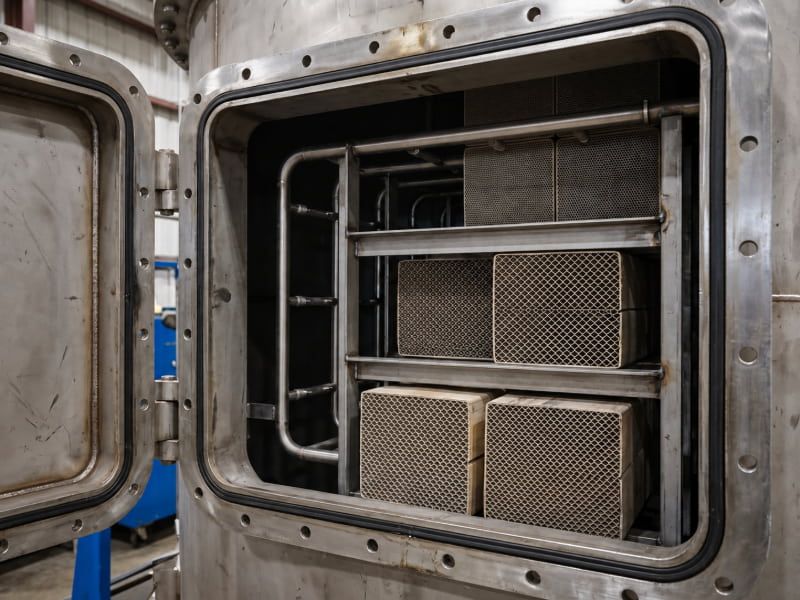

Sau khi dung dịch sương mù hòa lẫn với khí thải, toàn bộ hỗn hợp này bị đẩy thẳng vào bầu xúc tác. Lõi của bầu xúc tác mang thiết kế dạng tổ ong đặc trưng, được chế tạo từ chất liệu gốm hoặc kim loại và phủ bề mặt bằng các hợp chất hóa học đắt giá như Vanadi hoặc Zeolite.

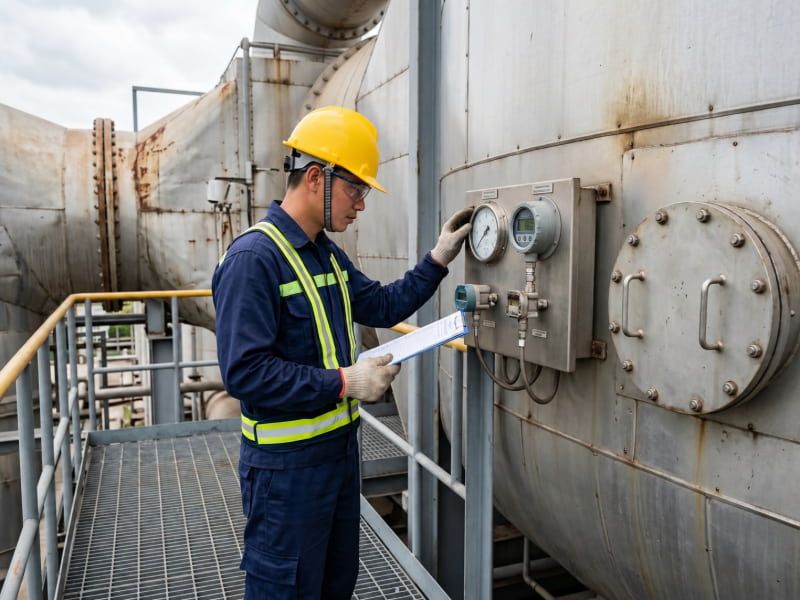

Đây chính là “lò phản ứng” trung tâm nơi trực tiếp diễn ra quá trình bẻ gãy cấu trúc phân tử, triệt tiêu hoàn toàn khí độc NOx. Lõi xúc tác rất đắt tiền, do đó tuyệt đối không nên để mụi than hay cặn dầu lọt vào khu vực này.

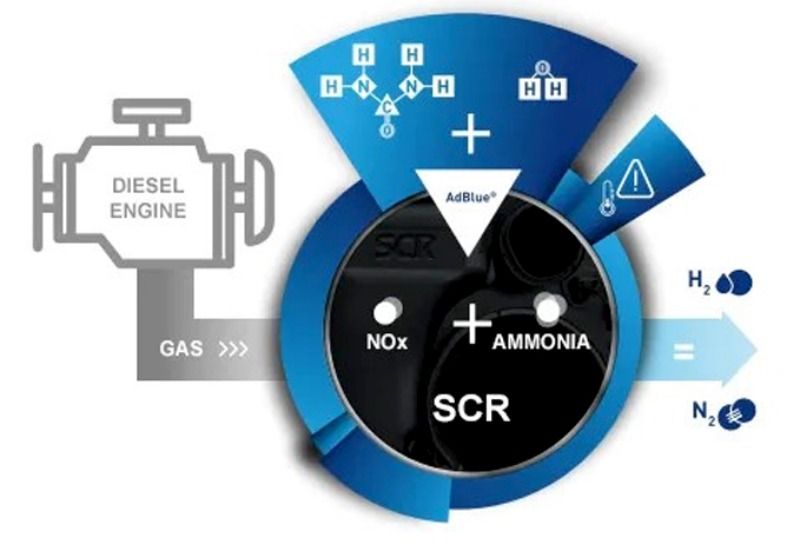

Nguyên lý hệ thống SCR giảm NOx — Hệ thống SCR giảm NOx theo nguyên lý phản ứng khử xúc tác

Hệ thống cảm biến (NOx, Nhiệt độ)

Để đo lường chính xác hiệu quả làm việc, SCR được trang bị một hệ thống “tai mắt” điện tử vô cùng nhạy bén:

Cảm biến nhiệt độ: Đo lường nhiệt độ thực tế của dòng khí xả. Dung dịch Ure chỉ phát huy hiệu quả hóa học tốt nhất ở môi trường nóng (thường trên 200°C). Cảm biến này sẽ làm nhiệm vụ ra dấu cho hệ thống biết khi nào thời cơ đã chín muồi để bắt đầu phun dung dịch.
Cảm biến NOx (Đầu vào và Đầu ra): Đo lường nồng độ khí độc trước khi vào bầu và sau khi thoát ra miệng ống xả. Nếu cảm biến đầu ra phát hiện hàm lượng NOx vẫn vượt ngưỡng cho phép, nó sẽ ngay lập tức gửi mã lỗi “check engine” hoặc cảnh báo khí thải về màn hình của tài xế.

Hộp điều khiển điện tử

Nếu vòi phun là tay chân, cụm định lượng là van điều tiết thì hộp điều khiển điện tử chính là bộ não tối cao. Khối vi xử lý này liên tục tiếp nhận dữ liệu từ hàng loạt cảm biến gửi về trong thời gian thực. Dựa vào các thông số như tải trọng hiện hành và vòng tua máy, ECU sẽ tính toán tốc độ phản hồi tính bằng mili-giây để quyết định lượng Ure cần phun, đảm bảo xe vừa vận hành bốc, vừa “sạch” tuyệt đối theo tiêu chuẩn đăng kiểm.

Sáu bộ phận cơ khí và điện tử này tuy nằm rải rác trên khung gầm nhưng lại phối hợp với nhau nhịp nhàng như một cỗ máy đồng hồ Thụy Sĩ. Vậy khi bạn vặn chìa khóa khởi động và đạp ga, dòng khí độc hại sẽ thực sự trải qua hành trình lột xác như thế nào bên trong các bộ phận này chi tiết ngay bên dưới.

Nguyên lý hoạt động hệ thống SCR

Khí xả đen ngòm và mùi hôi gắt từ động cơ Diesel luôn là nỗi lo thường trực của giới vận tải. Nếu không được xử lý triệt để, lượng khí độc này không chỉ phá hủy môi trường mà còn khiến chiếc xe của bạn “trượt” bài kiểm tra của trạm đăng kiểm, hoặc tệ hơn là ECU sẽ tự động khóa bướm ga, ép giảm công suất. Vậy làm thế nào một vài lít nước Ure trong vắt lại có thể vô hiệu hóa hoàn toàn luồng khí thải độc hại này.

Dưới đây là hành trình “lột xác” của luồng khí thải, diễn ra tuần tự và chính xác đến từng phần trăm giây:

Bước 1: Quá trình phun sương dung dịch Ure

Khí thải từ buồng đốt mang theo một lượng lớn khí độc NOx (Nitơ Oxit) đẩy thẳng vào hệ thống ống xả. Lúc này, hộp điều khiển ECU liên tục phân tích dữ liệu từ cảm biến nhiệt độ. Khi dòng khí nóng đạt ngưỡng lý tưởng, ECU lập tức ra lệnh cho vòi phun xịt một lượng dung dịch DEF định mức vào thẳng dòng khí thải dưới dạng sương mù. Góc chuyên môn: Việc phun tơi dạng sương giúp dung dịch hòa trộn tối đa với khí xả, tránh hiện tượng đọng giọt gây lãng phí và đóng cặn trên thành ống.

Bước 2: Quá trình thủy phân tạo Amoniac (NH3)

Ngay khi những hạt sương Ure chạm vào dòng khí thải có nhiệt độ cực cao (thường dao động từ 200°C đến 500°C), nước trong dung dịch sẽ bay hơi tức thì. Hợp chất Ure trải qua quá trình phân hủy nhiệt tạo thành khí Amoniac (NH3) và Axit Isocyanic (HNCO). Ngay sau đó, HNCO tiếp tục phản ứng thủy phân với hơi nước để sinh ra thêm lượng NH3 tối đa, chuẩn bị cho bước khử độc quyết định.

Đây chính là lý do khi xe chạy không tải hoặc chở quá nhẹ, nhiệt độ khí xả thấp dưới 200°C, hệ thống SCR thường tạm ngừng phun Ure để ngăn chặn tình trạng dung dịch không kịp bay hơi và kết tinh thành mảng bám.

Bước 3: Phản ứng khử xúc tác chọn lọc tại bầu xúc tác

Hỗn hợp khí thải lúc này (đã trộn lẫn hoàn toàn với NH3) được đẩy sâu vào lõi của bầu xúc tác. Tại bề mặt các lớp phủ kim loại đặc biệt, một phản ứng sinh hóa phức tạp xảy ra: NH3 sẽ “bắt tay” với NOx và bẻ gãy cấu trúc của loại khí độc này. Kết quả cuối cùng sinh ra khí Nitơ (N2) và hơi nước (H2O) hoàn toàn vô hại, an toàn tuyệt đối trước khi thoát ra môi trường bên ngoài.

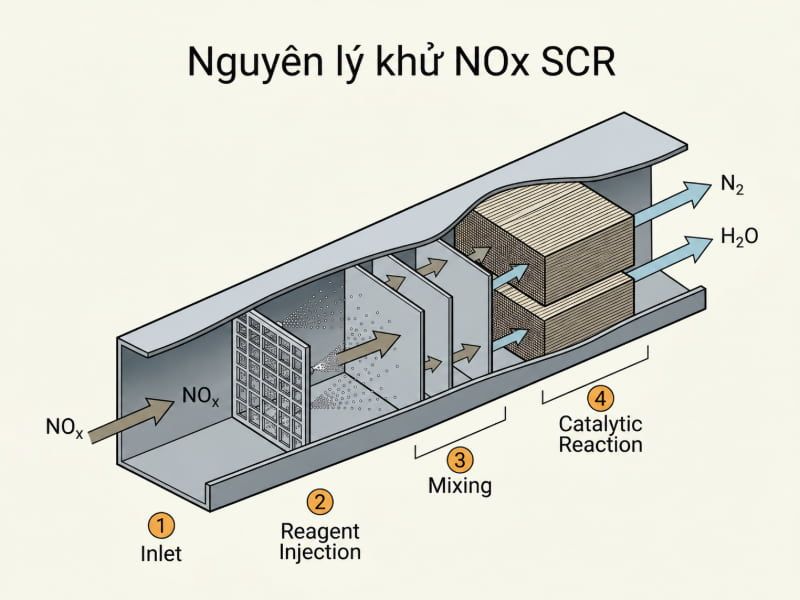

Sơ đồ luồng khí thải thay đổi màu sắc từ đỏ (độc hại) sang xanh (an toàn) khi đi qua hệ thống SCR

Như chúng tôi vừa phân tích, toàn bộ chuỗi phản ứng sinh hóa này phụ thuộc sống còn vào độ tinh khiết của dung dịch Ure. Nếu dung dịch kém chất lượng, bị pha loãng hoặc lẫn tạp chất, quá trình thủy phân ở bước 2 sẽ thất bại, tạo ra các mảng muối trắng kết tủa làm tắc nghẽn kim phun và phá hủy vĩnh viễn bầu xúc tác đắt tiền.

Sự khác biệt giữa hệ thống SCR, EGR và DPF

Bạn từng mang xe vào gara vì đèn báo lỗi khí thải phát sáng, và thợ kỹ thuật bắt đầu thao thao bất tuyệt về những thuật ngữ như EGR, DPF rồi lại SCR? Đứng giữa một “ma trận” từ viết tắt, rất nhiều tài xế và chủ xe nhầm tưởng chúng chỉ là những tên gọi khác nhau của cùng một bộ phận. Sự nhầm lẫn này thường dẫn đến việc bắt sai bệnh — chẳng hạn như cố gắng súc rửa bầu xả (DPF) tốn kém trong khi thực tế chiếc xe chỉ đang cạn dung dịch Ure (SCR). Nếu cứ phó mặc hoàn toàn cho cảm tính, bạn rất dễ phải thanh toán những hóa đơn thay thế linh kiện oan uổng.

Để thực sự làm chủ chiếc xe và tối ưu chi phí bảo dưỡng, bạn chỉ cần ghi nhớ sự khác biệt cốt lõi của 3 hệ thống này qua bảng so sánh trực quan dưới đây:

Tiêu chí	Hệ thống EGR	Hệ thống DPF	Hệ thống SCR
Mục tiêu xử lý	Hạn chế sinh ra khí độc NOx ngay từ gốc.	Giữ lại và đốt cháy hạt muội than (PM), cặn carbon đen.	Xử lý triệt để khí độc NOx thoát ra sau quá trình đốt.
Vị trí hoạt động	Ngay tại cụm buồng đốt động cơ.	Nằm trên đường ống xả (thường trước bầu SCR).	Nằm ở đoạn cuối đường ống xả (bầu xúc tác).
Nguyên lý cốt lõi	Trích xuất một phần khí thải đưa ngược lại buồng đốt để làm giảm nhiệt độ, từ đó ngăn NOx hình thành.	Hoạt động như một chiếc khẩu trang vật lý, “bắt” các hạt muội đen lại và dùng nhiệt độ cao để thiêu rụi chúng.	Sử dụng dung dịch Ure để tạo phản ứng hóa học, biến NOx thành Nitơ và hơi nước vô hại.
Đặc điểm nhận diện	Là một cụm van cơ khí điều tiết luồng khí.	Cần phải chạy rốt-đa để đốt muội định kỳ.	Bắt buộc phải châm thêm dung dịch xử lý khí thải liên tục.

Trên các dòng xe thương mại đời mới đạt chuẩn khí thải Euro 5 và Euro 6 hiện nay, các hãng xe không bắt bạn phải chọn một trong ba. Thay vào đó, họ kết hợp cả hệ thống SCR, EGR và DPF thành một dây chuyền lọc 3 lớp khép kín.

Đầu tiên, van EGR sẽ làm mát buồng đốt để kìm hãm NOx sinh ra. Tiếp đó, khí thải đi qua bầu DPF để bị lọc sạch hoàn toàn mụi than đen (bảo vệ kim phun Ure không bị tắc nghẽn). Cuối cùng, luồng khí không còn bụi này mới đi vào bầu SCR để “tắm” sương Ure, triệt tiêu nốt lượng NOx cứng đầu. Nhờ sự phối hợp hoàn hảo này, chiếc xe của bạn luôn duy trì được sức mạnh nguyên bản mà vẫn nhả ra luồng khí sạch sẽ.

Các mã lỗi phổ biến trên hệ thống SCR và cách khắc phục

Bạn đang chạy xe trên cao tốc, bỗng nhiên cụm đồng hồ táp-lô nhấp nháy đèn cảnh báo hình bình chứa chất lỏng hoặc dòng chữ “Exhaust Fluid Empty”. Nếu tiếp tục phớt lờ và cố đạp ga chạy nốt chuyến hàng, hộp điều khiển điện tử sẽ kích hoạt chế độ bảo vệ Limp Mode ép động cơ giảm công suất, giới hạn tốc độ gắt gao (thường chỉ còn khoảng 20km/h), hoặc thậm chí khóa hoàn toàn quá trình khởi động sau khi bạn tắt máy. Đừng để một cảnh báo nhỏ làm đình trệ toàn bộ chuỗi cung ứng hoặc lịch trình vận tải của bạn. Dưới đây là 3 mã lỗi kinh điển nhất mà chúng tôi thường ghi nhận trên hệ thống SCR và hướng xử lý dứt điểm.

Lỗi cạn dung dịch xử lý khí thải (AdBlue/DEF)

Đây là lỗi “nhẹ nhàng” nhưng lại xảy ra thường xuyên nhất. Khác với nhiên liệu Diesel, mức tiêu hao của dung dịch xử lý khí thải thường chiếm khoảng 3 – 5% lượng nhiên liệu tiêu thụ. Khi phao cảm biến báo mức dung dịch trong bình chứa chạm đáy, hệ thống sẽ liên tục phát ra cảnh báo bằng âm thanh và đèn báo.

Cách khắc phục: Rất đơn giản, bạn chỉ cần châm thêm dung dịch DEF vào bình. Tuy nhiên, chuyên gia khuyến cáo bạn nên luôn dự trữ sẵn 1-2 can dung dịch đạt chuẩn trên xe cho những chuyến đi dài, đặc biệt là khi di chuyển qua các tuyến đường đèo dốc, thưa thớt trạm dịch vụ.

Lỗi tắc nghẽn kim phun Ure

Kim phun Ure hoạt động trong môi trường cực kỳ khắc nghiệt: vòi phun phải xịt dung dịch liên tục vào đường ống xả đang nóng rực. Nếu bạn sử dụng các loại dung dịch trôi nổi, pha lẫn tạp chất hoặc nước lã, quá trình thủy phân sẽ không diễn ra hoàn toàn. Hậu quả là Ure bị kết tinh thành những mảng muối trắng cứng như đá, bám chặt và bít kín lỗ kim phun.

Cách khắc phục:
- Tạm thời: Thợ kỹ thuật sẽ phải tháo cụm kim phun ra để vệ sinh chuyên sâu bằng hóa chất làm sạch mảng bám.
- Lâu dài: Nếu kim phun đã bị hỏng van cơ học bên trong, bạn buộc phải thay thế cụm vòi mới với chi phí không hề rẻ. Để triệt tiêu rủi ro này, hãy hình thành thói quen chỉ sử dụng dung dịch Ure đạt chuẩn ISO 22241.

Hư hỏng hệ thống cảm biến NOx

Cảm biến NOx là “con mắt” giám sát chất lượng khí thải ở cả đầu vào và đầu ra của bầu xúc tác. Đèn báo lỗi động cơ có thể đột ngột sáng lên nếu bộ phận này bị bám quá nhiều muội than từ quá trình đốt cháy không hoàn toàn, hoặc đường dây tín hiệu bị đứt do chuột cắn, rung lắc gầm xe.

Cách khắc phục: Bạn không thể chẩn đoán lỗi này bằng mắt thường. Kỹ thuật viên cần sử dụng máy đọc lỗi chuyên sâu cắm vào cổng kết nối của xe để truy xuất chính xác mã lỗi (ví dụ: P2202, P229F). Dựa vào dữ liệu đó, họ sẽ tiến hành làm sạch đầu dò cảm biến hoặc thay mới nếu lõi cảm biến đã chết.

Tổng Kết

Việc nắm vững cấu tạo và nguyên lý hoạt động hệ thống xử lý khí thải scr không chỉ là kiến thức kỹ thuật khô khan. Đó chính là chìa khóa giúp bạn những người trực tiếp vận hành hoặc quản lý đội xe – chủ động bắt bệnh, tránh bị “bóp bệnh” khi mang xe vào gara. Quan trọng hơn, bảo dưỡng đúng cách sẽ giữ cho bầu xúc tác luôn thông thoáng, đảm bảo chiếc xe vượt qua các tiêu chuẩn đăng kiểm khắt khe và duy trì sức kéo mạnh mẽ của khối động cơ Diesel qua hàng triệu kilomet.
