Cấu tạo hệ thống xử lý khí thải động cơ: DOC, DPF, SCR và nguyên lý vận hành

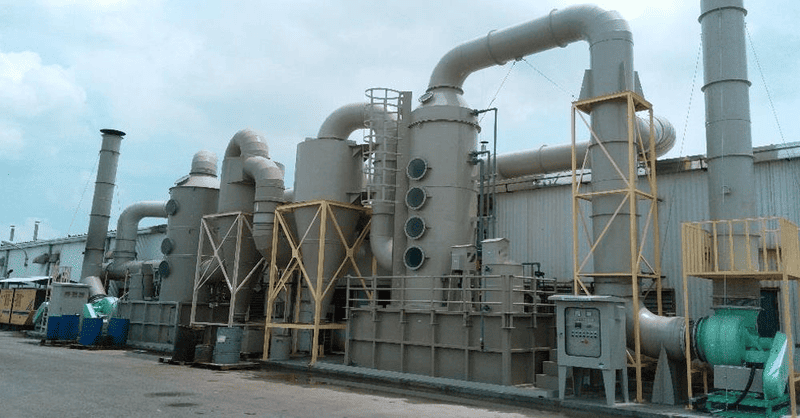

Hệ thống xử lý khí thải động cơ và hệ thống xử lý khí thải công nghiệp đều hướng đến mục tiêu chung là loại bỏ các chất độc hại trước khi thải ra môi trường, nhưng cách vận hành lại khác biệt hoàn toàn. Nếu xử lý khí thải động cơ chỉ gói gọn trong không gian nhỏ dưới gầm xe, thì hệ thống công nghiệp phải đối mặt với lưu lượng khí khổng lồ, hoạt động liên tục suốt ngày đêm. Vậy điểm giống và khác nhau cụ thể giữa hai hệ thống này là gì? Bài viết sau sẽ phân tích chi tiết.

Hệ thống xử lý khí thải động cơ là gì?

Hệ thống xử lý khí thải động cơ là tổ hợp thiết bị lắp trên đường xả, làm nhiệm vụ chuyển hóa các thành phần độc hại trong khí thải thành chất ít gây hại trước khi thoát ra môi trường.

Những chất mà hệ thống xử lý khí thải động cơ phải xử lý. Quá trình cháy trong buồng đốt không bao giờ đạt mức hoàn hảo tuyệt đối, nên dòng khí đi ra luôn mang theo bốn nhóm chất ô nhiễm chính.

• Carbon monoxide sinh ra khi nhiên liệu cháy thiếu oxy.
• Hydrocarbon là phần nhiên liệu chưa kịp cháy hết.
• Oxit nitơ hình thành ở vùng nhiệt độ cao trong buồng đốt, khi nitơ và oxy trong không khí phản ứng với nhau.
• Bụi mịn gồm các hạt carbon và muội than, đặc trưng của động cơ diesel.

Cấu tạo hệ thống xử lý khí thải động cơ

Cấu tạo hệ thống xử lý khí thải động cơ gồm ba cụm chính là DOC, DPF và SCR, cùng nhóm bộ phận phụ trợ trên đường xả gồm cổ góp, turbocharger, cảm biến và bộ giảm âm.

DOC – bộ xúc tác oxy hóa xử lý CO và HC

DOC oxy hóa carbon monoxide và hydrocarbon còn sót lại trong khí thải, chuyển chúng thành carbon dioxide và hơi nước ngay khi dòng khí vừa rời khỏi động cơ.

Cấu tạo của DOC gồm một lõi dạng tổ ong bằng gốm hoặc kim loại, bên trên phủ lớp xúc tác chứa kim loại quý như bạch kim và palladium. Thiết kế tổ ong tạo ra hàng nghìn kênh dẫn song song, giúp tăng diện tích tiếp xúc giữa dòng khí và lớp phủ xúc tác mà không làm cản trở lưu lượng.

Khi khí thải đi qua các kênh này, phân tử carbon monoxide và hydrocarbon tiếp xúc với bề mặt xúc tác và phản ứng với oxy dư trong dòng khí. Lớp kim loại quý đóng vai trò hạ thấp ngưỡng năng lượng cần thiết cho phản ứng, cho phép quá trình oxy hóa diễn ra ở nhiệt độ khí xả thông thường thay vì cần đến nhiệt độ đốt cháy trực tiếp.

Bên cạnh chức năng chính, DOC còn giữ một vai trò phụ quan trọng. Phản ứng oxy hóa là phản ứng tỏa nhiệt, nên dòng khí sau khi qua DOC có nhiệt độ cao hơn trước đó. Phần nhiệt tăng thêm này tạo điều kiện thuận lợi cho quá trình tái sinh của bộ lọc phía sau.

DPF – bộ lọc hạt giữ lại muội than và bụi mịn PM

DPF là lõi lọc dạng kênh bịt so le, giữ lại các hạt carbon và muội than mà quá trình cháy của động cơ diesel sinh ra.

Vật liệu chế tạo lõi thường là gốm cordierite hoặc silicon carbide, hai loại vật liệu chịu được biến động nhiệt độ lớn trong thời gian dài. Điểm đặc biệt nằm ở cách bố trí kênh dẫn: các kênh được bịt kín so le ở hai đầu, buộc dòng khí phải xuyên qua thành vách xốp để đi từ kênh vào sang kênh ra. Cấu trúc này được gọi là lọc dòng xuyên vách.

Khi dòng khí xuyên qua thành vách, các hạt rắn có kích thước lớn hơn lỗ rỗng bị giữ lại trên bề mặt và trong lòng vách. Khí sạch tiếp tục đi ra, còn lớp muội than tích tụ dày dần theo thời gian vận hành.

Lượng muội tích tụ này không nằm lại vĩnh viễn. Trong điều kiện nhiệt độ đủ cao, carbon trong muội than bị oxy hóa và chuyển thành tro có khối lượng nhỏ hơn nhiều lần. Đây chính là cơ chế tái sinh, giúp lõi lọc khôi phục khả năng thông khí sau mỗi chu kỳ.

SCR – bộ khử xúc tác chọn lọc giảm NOx bằng dung dịch ure

SCR phun dung dịch ure vào dòng khí thải, tạo ra amoniac để khử oxit nitơ thành khí nitơ và hơi nước – hai thành phần vốn có sẵn trong không khí.

Cụm SCR gồm bốn bộ phận làm việc phối hợp. Bể chứa lưu trữ dung dịch ure, thường ở nồng độ khoảng 32,5%. Bơm định lượng hút dung dịch từ bể và đưa đến kim phun. Kim phun tán dung dịch thành hạt sương mịn hòa vào dòng khí nóng. Lõi xúc tác đặt phía sau kim phun là nơi diễn ra phản ứng khử.

Quá trình diễn ra theo hai giai đoạn. Ở giai đoạn đầu, dung dịch ure gặp nhiệt độ cao và phân hủy thành amoniac. Ở giai đoạn sau, amoniac tiếp xúc với oxit nitơ trên bề mặt lõi xúc tác và chuyển hóa thành nitơ cùng hơi nước.

Vật liệu xúc tác của lõi SCR thường dùng hợp chất vanadium hoặc zeolite trao đổi kim loại, tùy dải nhiệt độ làm việc mà nhà sản xuất thiết kế. Hiệu quả khử oxit nitơ của cụm này thuộc nhóm cao nhất trong các giải pháp xử lý sau khí thải hiện hành.

Các bộ phận phụ trợ trên đường xả

Nhóm bộ phận phụ trợ gồm cổ góp xả, ống dẫn, turbocharger, cảm biến nhiệt độ, cảm biến chênh áp, cảm biến NOx và bộ giảm âm.

Cổ góp xả thu khí từ các xi-lanh về một đường ống chung. Turbocharger tận dụng động năng của dòng khí để quay cánh tuabin, nén khí nạp vào động cơ, đồng thời làm giảm áp lực dòng khí trước khi vào các cụm xúc tác. Bộ giảm âm đặt ở cuối tuyến, dẫn khí qua các khoang được thiết kế để tiêu hao động năng và hạ mức ồn trước khi khí thoát ra ống xả.

Riêng nhóm cảm biến giữ vai trò quyết định đến toàn bộ hoạt động của hệ thống. Cảm biến nhiệt độ theo dõi điều kiện làm việc của từng cụm xúc tác. Cảm biến chênh áp đo chênh lệch áp suất giữa hai đầu lõi DPF, qua đó xác định mức độ tích tụ muội than và báo cho bộ điều khiển biết khi nào cần khởi động chu trình tái sinh. Cảm biến NOx đo nồng độ oxit nitơ, làm cơ sở tính lượng ure cần phun.

Nói cách khác, phần cứng chỉ phát huy tác dụng khi bộ điều khiển nhận được dữ liệu chính xác và dòng khí đi đúng trình tự thiết kế.

Nguyên lý vận hành của hệ thống xử lý khí thải động cơ

Nguyên lý vận hành của hệ thống xử lý khí thải động cơ được làm rõ qua bốn nội dung:

1. Hành trình dòng khí thải đi qua từng cụm xử lý

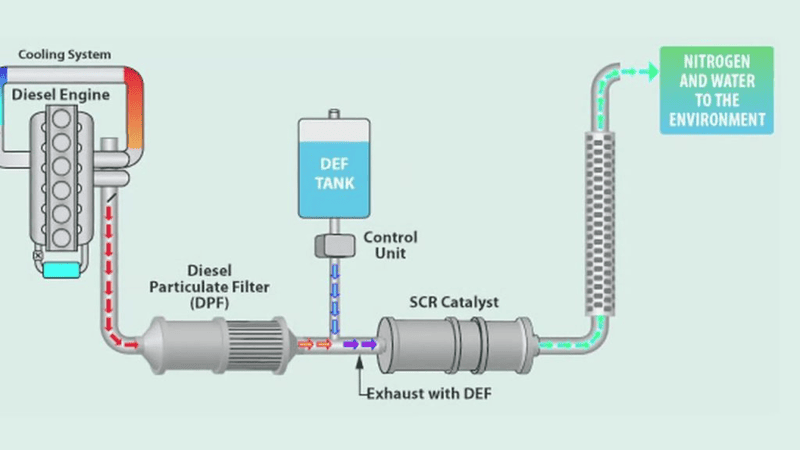

Dòng khí thải đi theo một tuyến cố định: từ buồng đốt qua xu-páp xả, đến cổ góp, qua turbocharger, lần lượt vào DOC, DPF, SCR rồi qua bộ giảm âm trước khi thoát ra ống xả.

Ở đầu tuyến, khí thải rời buồng đốt mang nhiệt độ cao nhất và chứa đầy đủ bốn nhóm chất ô nhiễm. Sau khi qua turbocharger, một phần động năng bị lấy đi để quay cánh tuabin, nhiệt độ và áp suất dòng khí giảm xuống mức phù hợp cho các cụm xúc tác phía sau.

Đến cụm DOC, nồng độ carbon monoxide và hydrocarbon giảm mạnh, đồng thời nhiệt độ dòng khí nhích lên nhờ phản ứng oxy hóa tỏa nhiệt. Sang cụm DPF, các hạt rắn bị giữ lại trên vách lọc, dòng khí đi ra gần như không còn bụi mịn.

Tại cụm SCR, dung dịch ure được phun vào và phản ứng khử diễn ra, làm giảm nồng độ oxit nitơ. Cuối hành trình, dòng khí chỉ còn lại chủ yếu là nitơ, carbon dioxide, hơi nước và oxy dư, đi qua bộ giảm âm để hạ tiếng ồn rồi thoát ra ngoài.

2. Ngưỡng nhiệt độ quyết định hiệu quả phản ứng xúc tác

Lớp phủ xúc tác chỉ chuyển hóa chất ô nhiễm ở mức hiệu suất thiết kế khi dòng khí đạt được ngưỡng nhiệt độ tối thiểu, thường gọi là nhiệt độ kích hoạt.

Mỗi cụm có một dải nhiệt độ làm việc riêng. DOC bắt đầu oxy hóa hiệu quả từ khoảng vài trăm độ C. DPF cần nhiệt độ cao hơn để muội than tự cháy trong quá trình tái sinh. SCR làm việc tốt trong một dải trung gian, phía dưới dải đó ure khó phân hủy hoàn toàn, phía trên dải đó amoniac có xu hướng bị oxy hóa thay vì tham gia phản ứng khử. Thông số cụ thể luôn được nhà sản xuất công bố kèm theo tài liệu kỹ thuật của từng model.

Điều này dẫn tới một hệ quả mà nhiều đơn vị vận hành ít để ý. Khi động cơ khởi động nguội hoặc chạy ở mức tải thấp kéo dài, nhiệt độ khí xả không đạt ngưỡng kích hoạt. Trong khoảng thời gian đó, khí thải vẫn đi qua đủ ba cụm xúc tác nhưng hiệu suất chuyển hóa thấp hơn hẳn so với thông số ghi trên catalogue.

3. Chu trình tái sinh chủ động và thụ động của bộ lọc DPF

Bộ lọc DPF khôi phục khả năng thông khí bằng hai cơ chế tái sinh: tái sinh thụ động dựa vào nhiệt sẵn có của dòng khí, và tái sinh chủ động dùng nhiên liệu phun bổ sung để nâng nhiệt.

Tái sinh thụ động diễn ra âm thầm và liên tục trong quá trình vận hành bình thường. Khi động cơ chạy ở mức tải cao trong thời gian đủ dài, nhiệt độ khí xả tự nhiên vượt ngưỡng đốt muội. Lớp carbon tích tụ trên vách lọc bị oxy hóa dần và chuyển thành tro mà không cần bất kỳ can thiệp nào từ bộ điều khiển.

Tái sinh chủ động được kích hoạt khi cảm biến chênh áp ghi nhận mức chênh lệch vượt ngưỡng cho phép, tức là lõi lọc đã tích tụ quá nhiều muội. Lúc này bộ điều khiển ra lệnh phun thêm nhiên liệu vào giai đoạn cuối chu trình hoặc trực tiếp vào đường xả. Phần nhiên liệu bổ sung cháy trên lớp xúc tác DOC, đẩy nhiệt độ dòng khí lên cao và đốt sạch lượng muội trong DPF.

Cơ chế thụ động phù hợp với thiết bị chạy tải ổn định. Ngược lại, thiết bị vận hành gián đoạn hoặc tải thấp phụ thuộc nhiều vào tái sinh chủ động, đồng nghĩa với việc tiêu tốn thêm nhiên liệu cho mỗi chu kỳ.

4. Cơ chế định lượng dung dịch ure trong bộ SCR

Bơm định lượng hút dung dịch ure từ bể chứa và phun vào dòng khí theo đúng lượng mà cảm biến NOx đo được, không phun cố định theo một mức đặt sẵn.

Toàn bộ quá trình vận hành theo vòng điều khiển kín. Cảm biến NOx đặt trước lõi SCR đo nồng độ oxit nitơ đầu vào và gửi tín hiệu về bộ điều khiển. Bộ điều khiển tính toán lượng ure tương ứng dựa trên nồng độ đo được, lưu lượng khí và nhiệt độ hiện tại, sau đó điều chỉnh tốc độ bơm. Một cảm biến thứ hai đặt sau lõi xúc tác kiểm tra kết quả và phản hồi lại để hiệu chỉnh cho chu kỳ tiếp theo.

Cơ chế điều khiển kín này lý giải vì sao lượng tiêu hao ure thay đổi theo chế độ vận hành. Máy chạy tải nặng sinh nhiều oxit nitơ hơn nên tiêu tốn nhiều dung dịch hơn, còn máy chạy nhẹ tiêu hao ít hơn đáng kể.

Ba cụm cùng nằm trên một đường xả nhưng xử lý ba nhóm chất khác nhau, với cơ chế và điều kiện làm việc riêng biệt.

Bảng so sánh DOC, DPF và SCR theo chất ô nhiễm và hiệu quả xử lý

Dù cùng dựa trên các nguyên lý hóa học nền tảng như oxy hóa – khử hay công nghệ SCR, hệ thống xử lý khí thải động cơ và công nghiệp lại được thiết kế để phù hợp với quy mô và đặc thù vận hành riêng biệt. Hiểu rõ sự khác biệt này giúp doanh nghiệp lựa chọn đúng giải pháp xử lý khí thải, vừa đảm bảo hiệu quả vận hành vừa tuân thủ các tiêu chuẩn môi trường hiện hành.
