Cách chọn đúng dòng quạt ly tâm Kruger cho từng hệ thống 2026

Quạt ly tâm Kruger không phải một sản phẩm đơn lẻ mà là một nhóm thiết bị gồm nhiều series, kiểu cánh, cấu hình cửa hút và phương án truyền động khác nhau. Người mua cần chọn theo lưu lượng, cột áp, điểm làm việc, điều kiện lắp đặt và ứng dụng thực tế thay vì chỉ dựa vào tên thương hiệu hoặc công suất motor.

Bài viết này giúp bạn phân biệt các dòng quạt phổ biến, xác định dữ liệu cần chuẩn bị, đọc báo giá đúng phạm vi và rút ngắn quá trình lựa chọn thiết bị cho hệ HVAC, AHU, hệ thống cấp hút khí hoặc thông gió công nghiệp.

Hãy xác định lưu lượng và cột áp trước, sau đó chọn cấu hình SISW hoặc DIDW, kiểu cánh và nhóm series phù hợp. Model cuối cùng phải được đối chiếu với fan curve, kích thước lắp đặt, độ ồn, motor và điều kiện dòng khí.

Chọn nhanh dòng quạt ly tâm Kruger theo nhu cầu

Bảng dưới đây dùng để xác định nhóm sản phẩm nên xem trước. Đây là bước sàng lọc series, không thay thế việc chọn model theo đường đặc tính quạt.

Lưu ý: Tên series chỉ cho biết nhóm cấu hình. Hai model cùng series vẫn có thể khác kích thước cánh, tốc độ quay, công suất motor, hiệu suất, độ ồn và vùng làm việc.

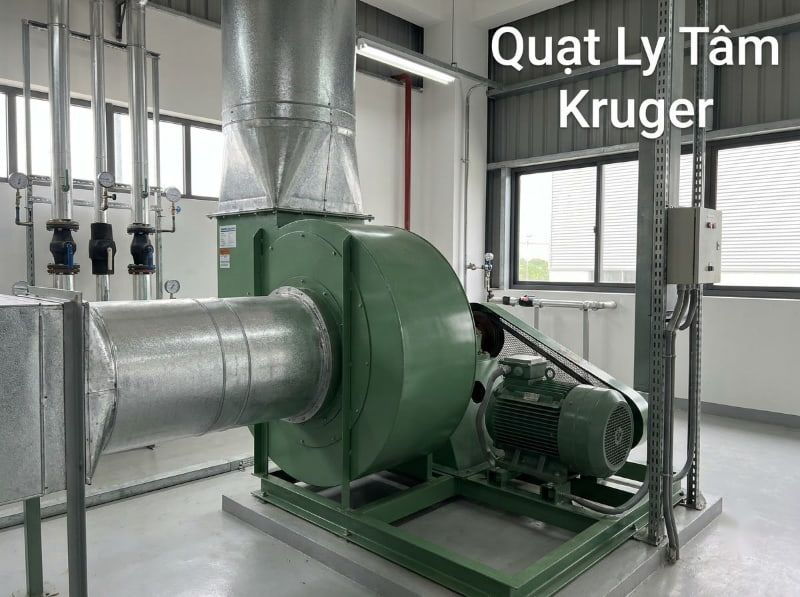

Quạt ly tâm Kruger là gì và phù hợp trường hợp nào?

Quạt ly tâm Kruger là nhóm centrifugal fan dùng lực ly tâm để tăng áp suất cho dòng khí. Không khí đi vào gần tâm bánh công tác, được cánh quạt gia tốc và thoát ra theo hướng khác với hướng hút. Đặc tính này phù hợp với hệ thống đường ống có trở lực, thiết bị xử lý không khí và các ứng dụng cần kết hợp lưu lượng với cột áp.

Danh mục quạt ly tâm HVAC của Kruger gồm nhiều series như BDB, BSB, FDA, FSA, ADA, ASA, KAT, KDD, CAC, BNC, BNB và BPB. Mỗi series phục vụ một nhóm cấu hình hoặc điều kiện lắp đặt khác nhau. Vì vậy, câu hỏi đúng không phải là “quạt Kruger có tốt không”, mà là “series nào có đường đặc tính và cấu hình phù hợp với hệ thống đang thiết kế”.

Quạt ly tâm thường được ưu tiên khi hệ thống có đường ống, bộ lọc, coil, van gió, tiêu âm hoặc các thành phần tạo trở lực. Quạt hướng trục phù hợp hơn với nhiều ứng dụng cần lưu lượng lớn ở cột áp thấp và đường gió đơn giản. Không nên thay thế hai loại quạt chỉ dựa trên đường kính hoặc công suất motor.

Cách phân loại các dòng quạt ly tâm Kruger

Ba tiêu chí quan trọng nhất để hiểu danh mục sản phẩm là số cửa hút, hình dạng cánh và phương án truyền động. Nắm được ba nhóm này sẽ giúp bạn đọc catalogue nhanh hơn và loại bỏ những cấu hình không phù hợp ngay từ đầu.

SISW và DIDW khác nhau thế nào?

SISW là viết tắt của Single Inlet Single Width, nghĩa là quạt có một cửa hút và bánh công tác dạng đơn. DIDW là Double Inlet Double Width, nghĩa là không khí đi vào từ hai phía của bánh công tác.

DIDW không mặc định tốt hơn SISW. Cấu hình đúng phụ thuộc vào đường gió, kích thước phòng máy, cách bố trí motor, khả năng bảo trì và duty point của hệ thống.

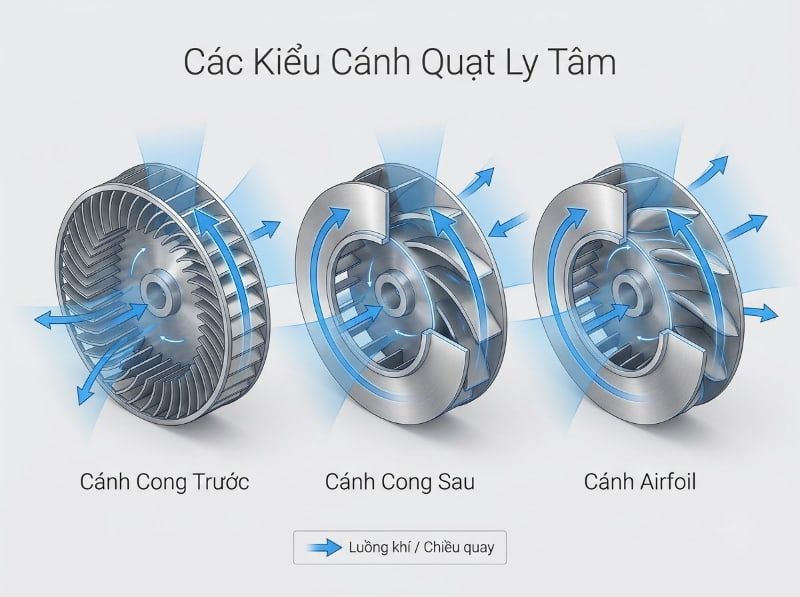

Cánh cong trước, cánh cong sau và cánh airfoil

Cánh cong trước có đầu cánh hướng theo chiều quay. Nhóm này thường xuất hiện trong các hệ HVAC thông dụng, cho phép đạt lưu lượng yêu cầu ở tốc độ quay tương đối phù hợp với nhiều cấu hình thiết bị xử lý không khí. Khi chọn quạt cánh cong trước, cần kiểm soát điểm làm việc và công suất motor để tránh vận hành ngoài vùng phù hợp.

Cánh cong sau có đầu cánh hướng ngược chiều quay. Đây là cấu hình thường được xem xét khi ưu tiên hiệu suất và khả năng làm việc với hệ thống có trở lực. Việc chọn cánh cong sau vẫn phải dựa trên fan curve, vì cùng một series có nhiều kích thước và tốc độ khác nhau.

Cánh airfoil có tiết diện khí động học. Cấu hình này hướng đến hiệu suất khí động và đặc tính vận hành phù hợp với các hệ thống yêu cầu kiểm soát năng lượng, độ ồn hoặc thời gian chạy dài. Giá thiết bị ban đầu không phải tiêu chí duy nhất cần đánh giá thêm điện năng vận hành và điều kiện bảo trì.

Dẫn động trực tiếp, dây đai, plug fan và plenum fan

Quạt dẫn động trực tiếp nối motor với bánh công tác, giảm số lượng chi tiết truyền động và loại bỏ dây đai. Cấu hình này phù hợp khi tốc độ vận hành và khả năng điều khiển đã được xác định rõ.

Quạt truyền động dây đai dùng pulley và dây đai để truyền công suất. Ưu điểm là thuận tiện điều chỉnh tỷ số truyền trong phạm vi thiết kế, nhưng hệ thống cần được căn chỉnh, kiểm tra độ căng dây và bảo trì định kỳ.

Plug fan và plenum fan làm việc trong khoang hoặc buồng xử lý không khí, không nhất thiết sử dụng vỏ xoắn theo cách bố trí truyền thống. Khi chọn nhóm này, kích thước khoang, khoảng hở, vị trí motor và điều kiện dòng khí trong buồng ảnh hưởng trực tiếp đến hiệu quả vận hành.

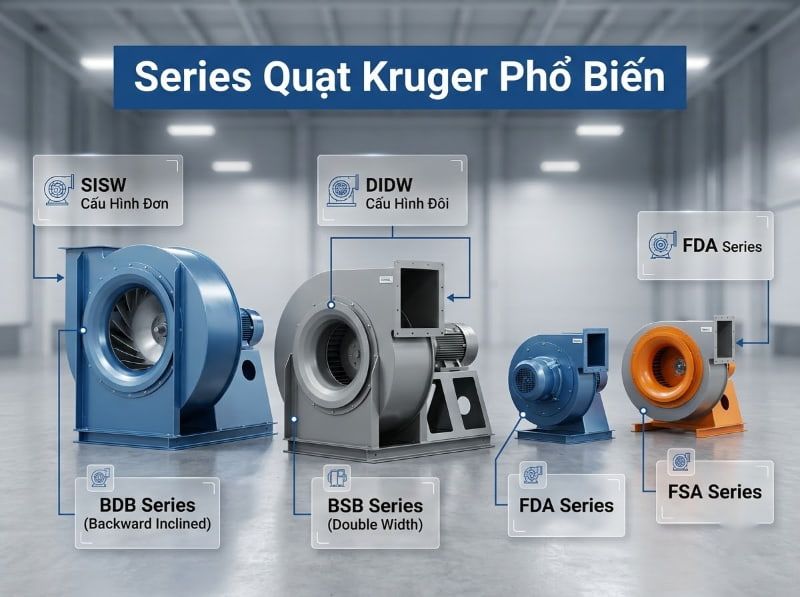

So sánh các series quạt ly tâm Kruger phổ biến

Bảng sau tập trung vào logic phân nhóm thay vì liệt kê toàn bộ model. Thông số cuối cùng phải lấy từ catalogue đúng series và đúng kích thước quạt.

BDB và BSB: Nhóm cánh cong sau

BDB và BSB cùng thuộc nhóm cánh cong sau nhưng khác cấu hình cửa hút. BDB phù hợp với bố trí DIDW, trong khi BSB phục vụ cấu hình SISW. Nếu hệ thống là AHU có khoang hút từ hai phía, BDB thường là nhóm cần xem trước. Nếu đường gió chỉ đi vào từ một phía, BSB phù hợp hơn về mặt bố trí.

FDA và FSA: Nhóm cánh cong trước

FDA là nhóm hai cửa hút, còn FSA là nhóm một cửa hút. Khi so sánh với cánh cong sau, không nên kết luận cánh cong trước kém hơn trong mọi trường hợp. Quyết định phải dựa trên lưu lượng, cột áp, kích thước, tốc độ, chi phí đầu tư và vùng vận hành thực tế.

ADA và ASA: Nhóm cánh airfoil

ADA và ASA lần lượt đại diện cho cấu hình hai cửa hút và một cửa hút trong nhóm cánh airfoil. Đây là các series đáng xem xét khi hiệu suất vận hành, thời gian chạy và đặc tính âm thanh có trọng số lớn trong quyết định đầu tư.

Các series KAT, KDD, CAC, BNC, BNB và BPB

Các mã này không nên được gộp chung vào một mô tả đơn giản. Mỗi series có cấu trúc, phạm vi kích thước và ứng dụng riêng. Người mua nên đối chiếu đúng catalogue, bản vẽ kích thước và đường đặc tính thay vì suy luận công dụng chỉ từ mã sản phẩm.

7 thông số cần có trước khi chọn quạt

1. Lưu lượng gió: Thể hiện lượng không khí hệ thống cần vận chuyển trong một đơn vị thời gian. Lưu lượng thường được trình bày bằng m³/h hoặc đơn vị tương đương trong hồ sơ kỹ thuật.
2. Cột áp hoặc tổng trở hệ thống: Phản ánh sức cản của đường ống, co cút, van, lưới, bộ lọc, coil, tiêu âm và các thiết bị khác. Chỉ cung cấp lưu lượng mà không có cột áp sẽ không đủ để chọn model.
3. Duty point: Là điểm làm việc gồm lưu lượng và áp suất yêu cầu. Đây là dữ liệu cốt lõi để đối chiếu với fan curve.
4. Nhiệt độ và thành phần dòng khí: Không khí sạch, khí ẩm, khí có bụi, hơi hóa chất hoặc dòng khí nhiệt độ cao cần vật liệu và cấu hình khác nhau.
5. Không gian và hướng lắp: Cần ghi rõ vị trí cửa hút, hướng xả, kích thước khoang, khoảng trống bảo trì và điều kiện đưa thiết bị vào công trình.
6. Độ ồn: Yêu cầu âm thanh ảnh hưởng đến kích thước quạt, tốc độ quay, lựa chọn tiêu âm và vị trí lắp đặt.
7. Nguồn điện và điều khiển: Điện áp, tần số, kiểu khởi động, biến tần và tín hiệu điều khiển phải được xác định trước khi chốt motor.

Sai lầm phổ biến: Chọn quạt theo công suất motor hoặc đường kính cánh mà không kiểm tra duty point. Hai quạt cùng công suất vẫn có thể tạo ra lưu lượng, cột áp và độ ồn khác nhau.

Quy trình chọn sơ bộ dòng và model

1. Xác định duty point. Tổng hợp lưu lượng thiết kế và tính trở lực của hệ thống tại chế độ vận hành yêu cầu.
2. Chọn cấu hình cửa hút. Dựa vào đường gió và không gian để quyết định SISW hay DIDW.
3. Chọn nhóm cánh. So sánh cánh cong trước, cánh cong sau và airfoil theo yêu cầu áp suất, hiệu suất, kích thước và chi phí vận hành.
4. Đối chiếu fan curve. Kiểm tra điểm làm việc nằm trong vùng vận hành phù hợp, không nằm sát giới hạn đường đặc tính.
5. Kiểm tra công suất motor. Motor phải đáp ứng công suất yêu cầu tại điểm làm việc và chế độ vận hành, không chọn bằng cách cộng dự phòng tùy tiện.
6. Kiểm tra độ ồn và tốc độ. Đánh giá dữ liệu âm thanh theo điều kiện lắp thực tế, bao gồm đường ống, khoang máy và giải pháp tiêu âm.
7. Kiểm tra kích thước và bảo trì. Bản vẽ phải phù hợp với bệ đỡ, cửa bảo trì, pulley, dây đai, vòng bi và hướng tháo motor.
8. Chốt phạm vi cung cấp. Xác định báo giá gồm bare fan, motor, khung, truyền động, chống rung, đầu nối mềm, biến tần và dịch vụ nào.

Quy trình trên giúp chọn được nhóm series và shortlist model. Model cuối cùng phải được đối chiếu với đường đặc tính, dữ liệu motor và bản vẽ lắp đặt của đúng cấu hình được chào.

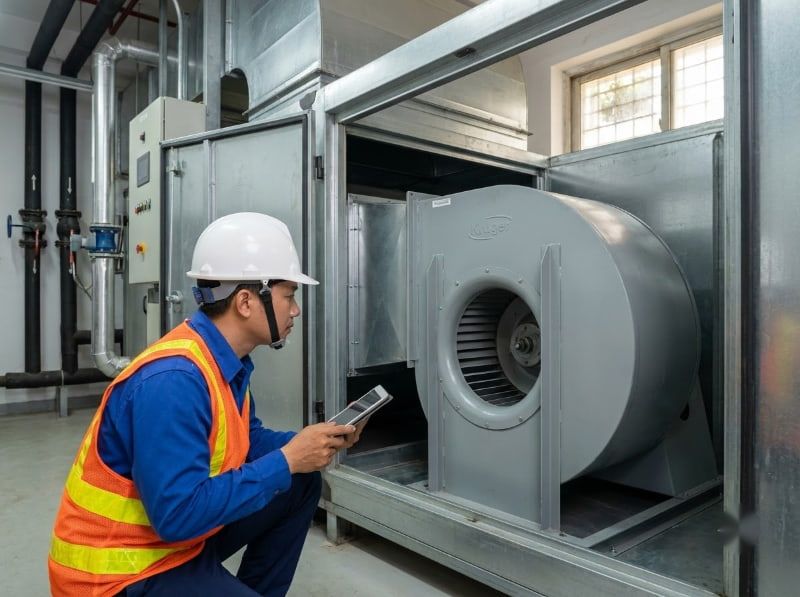

Ứng dụng của quạt ly tâm Kruger

Không nên dùng catalogue quạt thông gió thông thường để tự chọn thiết bị cho hút khói, khí ăn mòn, khí có bụi nặng hoặc dòng khí nhiệt độ cao. Các ứng dụng này liên quan đến vật liệu, motor, độ kín, tiêu chuẩn an toàn và giới hạn nhiệt riêng.

Catalogue, fan curve, tiêu chuẩn và hồ sơ cần kiểm tra

Catalogue là tài liệu bắt buộc khi đánh giá quạt ly tâm Kruger, nhưng không nên chỉ xem bảng lưu lượng tối đa. Một bộ tài liệu đủ để ra quyết định cần có các nội dung sau:

• Tên series và phạm vi model.
• Đường đặc tính lưu lượng và áp suất.
• Đường công suất hoặc dữ liệu công suất trục.
• Hiệu suất tại các vùng làm việc.
• Dữ liệu độ ồn theo điều kiện thử.
• Tốc độ quay và giới hạn vận hành.
• Bản vẽ kích thước.
• Trọng lượng thiết bị.
• Kiểu cửa hút, hướng xả và phương án truyền động.
• Thông tin về tiêu chuẩn thử nghiệm và cân bằng.

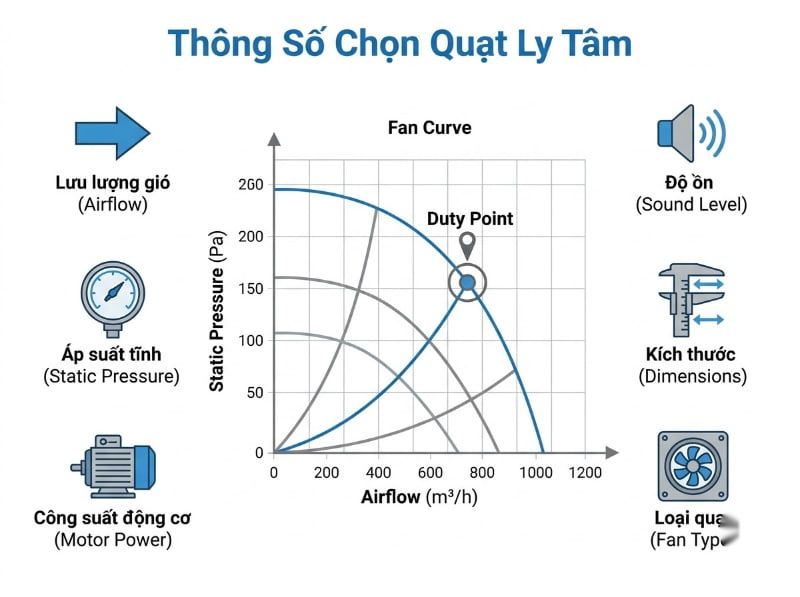

Khi đọc fan curve, hãy tìm giao điểm giữa lưu lượng và áp suất yêu cầu. Sau đó kiểm tra công suất, hiệu suất, tốc độ và độ ồn tại đúng điểm đó. Không lấy thông số cực đại ở hai vị trí khác nhau trên biểu đồ để mô tả khả năng vận hành đồng thời của quạt.

Các tài liệu kỹ thuật có thể đề cập đến những tiêu chuẩn như AMCA 210 cho hiệu suất khí, AMCA 300 cho âm thanh, AMCA 204 hoặc ISO 1940 cho cân bằng. Không dùng chứng nhận hoặc tiêu chuẩn được công bố cho một series để đại diện cho toàn bộ danh mục. Phạm vi áp dụng phải được đọc theo đúng model và tài liệu tương ứng.

Đối với hồ sơ mua hàng hoặc nghiệm thu, nên yêu cầu danh mục tài liệu rõ ràng gồm catalogue, bản vẽ, datasheet motor, fan curve, chứng từ xuất xứ, chứng từ chất lượng, điều kiện bảo hành và test report thuộc phạm vi cung cấp.

Giá quạt ly tâm Kruger phụ thuộc những yếu tố nào?

Không có một mức giá chung cho từ khóa “quạt ly tâm Kruger”. Giá thay đổi theo series, kích thước, duty point, motor, vật liệu, phụ kiện và phạm vi dịch vụ. Một báo giá thấp hơn chưa chắc có tổng chi phí thấp hơn nếu thiếu motor, khung đế, bộ truyền động hoặc hồ sơ dự án.

• Series và kích thước bánh công tác.
• Lưu lượng, cột áp và tốc độ quay.
• Công suất, hiệu suất và cấp bảo vệ của motor.
• Dẫn động trực tiếp hay dây đai.
• Vật liệu vỏ, cánh, trục và lớp phủ bề mặt.
• Yêu cầu chống ăn mòn, chịu nhiệt hoặc làm việc với môi trường đặc biệt.
• Khung đế, pulley, dây đai và che chắn truyền động.
• Đầu nối mềm, chống rung, van, lưới bảo vệ và phụ kiện.
• Biến tần và hệ thống điều khiển.
• Vận chuyển, cẩu hạ, lắp đặt, cân chỉnh và chạy thử.
• Hồ sơ CO/CQ, test report và yêu cầu nghiệm thu.

Một báo giá cần ghi rõ những gì?

Khi so sánh nhiều báo giá, hãy đưa tất cả về cùng duty point và cùng phạm vi cung cấp. So sánh giá của bare fan với một bộ quạt đã gồm motor, khung và biến tần sẽ dẫn đến kết luận sai.

Thông tin cần gửi để nhận báo giá đúng cấu hình

• Lưu lượng yêu cầu.
• Áp suất tĩnh hoặc tổng áp suất theo hồ sơ thiết kế.
• Ứng dụng cấp khí, hút khí, AHU hay quy trình công nghiệp.
• Nhiệt độ và thành phần dòng khí.
• Điện áp và tần số nguồn.
• Giới hạn độ ồn.
• Kích thước không gian lắp đặt.
• Hướng cửa hút và hướng xả.
• Yêu cầu biến tần hoặc điều khiển tốc độ.
• Vật liệu và lớp phủ.
• Phụ kiện cần cung cấp.
• Hồ sơ kỹ thuật và chứng từ cần bàn giao.
• Thời điểm cần hàng và địa điểm giao.

Nếu đang thay quạt cũ, hãy gửi thêm ảnh nameplate, kích thước vỏ, kích thước cửa hút xả, công suất motor, tốc độ quay, kiểu truyền động và dữ liệu vận hành hiện tại.

Cách kiểm tra sản phẩm và nhà cung cấp

Một nhà cung cấp phù hợp phải chứng minh được khả năng chọn thiết bị, không chỉ gửi một mã hàng và giá. Trước khi đặt hàng, hãy thực hiện các bước sau:

1. Đối chiếu đầy đủ tên hãng, series và model giữa báo giá, catalogue và bản vẽ.
2. Kiểm tra duty point được đánh dấu trên fan curve.
3. Kiểm tra công suất motor tại điểm làm việc, không chỉ nhìn công suất ghi trong tiêu đề báo giá.
4. Xác định rõ xuất xứ của quạt, motor và phụ kiện.
5. Yêu cầu danh mục CO/CQ, test report và tài liệu sẽ được bàn giao.
6. Kiểm tra điều kiện bảo hành, phạm vi loại trừ và đầu mối xử lý sự cố.
7. Xác định bên chịu trách nhiệm căn chỉnh dây đai, kiểm tra chiều quay và chạy thử.
8. Kiểm tra khả năng cung cấp phụ tùng như vòng bi, dây đai, pulley, motor và chi tiết truyền động.

Không nên sử dụng các cụm từ như “chính hãng”, “chuẩn AMCA” hoặc “đạt ISO” làm căn cứ duy nhất. Giá trị của các tuyên bố này nằm ở tài liệu áp dụng đúng series, đúng model và đúng phạm vi thiết bị được giao.

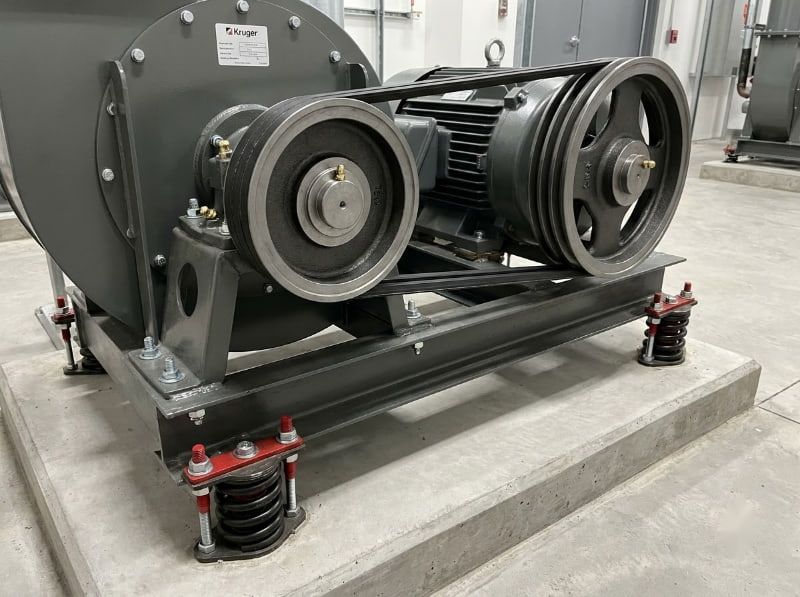

Lưu ý khi lắp đặt, vận hành và bảo trì

• Bệ đặt quạt phải đủ cứng, phẳng và phù hợp tải trọng thiết bị.
• Bố trí chống rung theo tải trọng và điều kiện kết cấu, không chọn chỉ theo kích thước lò xo hoặc cao su.
• Đầu nối mềm không được kéo lệch hoặc truyền tải trọng đường ống vào cửa quạt.
• Kiểm tra chiều quay trước khi vận hành chính thức.
• Với truyền động dây đai, cần căn chỉnh pulley và độ căng dây theo hướng dẫn kỹ thuật.
• Kiểm tra dòng điện motor tại chế độ vận hành thực tế.
• Theo dõi độ rung, nhiệt độ vòng bi và tiếng ồn bất thường.
• Giữ cửa hút, cánh quạt và khoang máy sạch để tránh mất cân bằng.
• Không thay đổi pulley hoặc tốc độ quay khi chưa đánh giá lại công suất, fan curve và giới hạn cơ khí.
• Lập lịch kiểm tra vòng bi, dây đai, bulông, chống rung và motor theo cường độ vận hành.

Lưu ý: Quạt chạy được không đồng nghĩa với quạt đang chạy đúng điểm thiết kế. Dòng điện motor, lưu lượng thực tế, áp suất, độ rung và độ ồn cần được kiểm tra trong quá trình chạy thử.

Câu hỏi thường gặp

Quạt ly tâm Kruger có những dòng nào?

Danh mục quạt ly tâm HVAC của Kruger gồm nhiều series như BDB, BSB, FDA, FSA, ADA, ASA, KAT, KDD, CAC, BNC, BNB và BPB. Các dòng này khác nhau về cửa hút, hình dạng cánh, kết cấu và phạm vi ứng dụng.

BDB và BSB khác nhau ra sao?

BDB thuộc cấu hình hai cửa hút DIDW, còn BSB thuộc cấu hình một cửa hút SISW. Cả hai nằm trong nhóm cánh cong sau. Lựa chọn phụ thuộc chủ yếu vào đường gió, không gian lắp, duty point và cách bố trí trong AHU hoặc phòng máy.

FSA và FDA khác nhau ở điểm nào?

FSA là cấu hình một cửa hút, còn FDA là cấu hình hai cửa hút trong nhóm cánh cong trước. Không nên chọn giữa hai dòng chỉ theo lưu lượng cần xem cách bố trí cửa hút và đường đặc tính của model cụ thể.

Chỉ biết lưu lượng có chọn được model không?

Không. Lưu lượng phải đi cùng cột áp hoặc tổng trở hệ thống. Thiếu cột áp, người chọn quạt không xác định được điểm làm việc và công suất cần thiết.

Có cần xem fan curve trước khi mua không?

Có. Fan curve cho biết mối quan hệ giữa lưu lượng, áp suất, công suất và vùng vận hành. Báo giá kỹ thuật nên thể hiện rõ điểm làm việc trên đường đặc tính của model được chào.

Giá quạt đã bao gồm motor và biến tần chưa?

Không có quy ước chung. Một số báo giá chỉ gồm bare fan, trong khi báo giá khác gồm motor, khung, truyền động và phụ kiện. Phạm vi cung cấp phải được liệt kê thành từng hạng mục.

Quạt ly tâm Kruger có dùng để hút khói hoặc khí ăn mòn không?

Không nên dùng cấu hình thông gió tiêu chuẩn cho các môi trường này. Hút khói, khí ăn mòn, khí có bụi hoặc khí nhiệt độ cao đòi hỏi đánh giá riêng về vật liệu, motor, độ kín, giới hạn nhiệt và tiêu chuẩn an toàn.

Khi thay quạt cũ cần cung cấp thông tin gì?

Hãy cung cấp nameplate, kích thước cửa hút xả, kích thước tổng thể, công suất motor, tốc độ quay, kiểu truyền động, hướng quay, lưu lượng, cột áp và tình trạng vận hành hiện tại. Không nên chọn quạt thay thế chỉ bằng cách tìm model có kích thước gần giống.

Chọn series trước, chọn model sau

Để chọn quạt ly tâm Kruger đúng, hãy bắt đầu bằng duty point, cấu hình cửa hút, kiểu cánh và điều kiện lắp đặt. Sau khi xác định nhóm series, tiếp tục đối chiếu fan curve, công suất motor, độ ồn, kích thước và phạm vi cung cấp của model cụ thể.

Trước khi yêu cầu báo giá, hãy chuẩn bị lưu lượng, cột áp, ứng dụng, môi trường khí, nguồn điện, không gian lắp và danh mục hồ sơ cần bàn giao. Bộ dữ liệu đầy đủ giúp rút ngắn thời gian chọn quạt, hạn chế báo giá sai cấu hình và giảm rủi ro phát sinh khi nghiệm thu.
