Quạt hút công nghiệp 300×300 là dòng quạt thông gió khung vuông có kích thước nhỏ gọn, thường được lắp trên tường để đưa khí nóng, mùi, hơi ẩm và không khí tù đọng ra ngoài. Sản phẩm phù hợp với những không gian cần thông gió cục bộ nhưng không đủ diện tích lắp quạt công nghiệp cỡ lớn.
Tuy nhiên, kích thước 300×300 chưa đủ để kết luận một model có phù hợp hay không. Trước khi chọn mua, cần kiểm tra đồng thời kích thước phủ bì, kích thước lỗ chờ, lưu lượng gió, nguồn điện, vật liệu, độ ồn và điều kiện lắp đặt. Hai mẫu quạt có cùng kích thước mặt vẫn có thể khác đáng kể về khả năng hút khí.
Quạt hút công nghiệp 300×300 là gì?

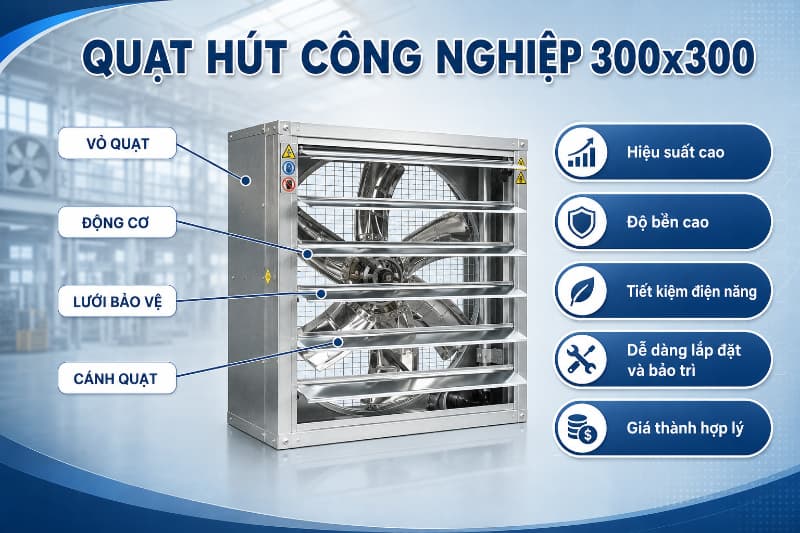

Quạt hút công nghiệp 300×300 thường là quạt hướng trục gắn tường, có mặt hoặc khung ngoài dạng vuông với kích thước danh nghĩa khoảng 300 mm mỗi cạnh. Khi hoạt động, cánh quạt tạo dòng khí theo phương song song với trục quay, hút không khí bên trong và đẩy trực tiếp ra phía ngoài.
Dòng quạt này còn được gọi bằng một số tên như quạt thông gió vuông 300×300, quạt hút gió gắn tường 300 mm hoặc quạt hút công nghiệp loại nhỏ. Tên gọi có thể khác nhau giữa các nhà cung cấp, vì vậy cần đối chiếu bản vẽ kích thước thay vì chỉ dựa vào tên sản phẩm.

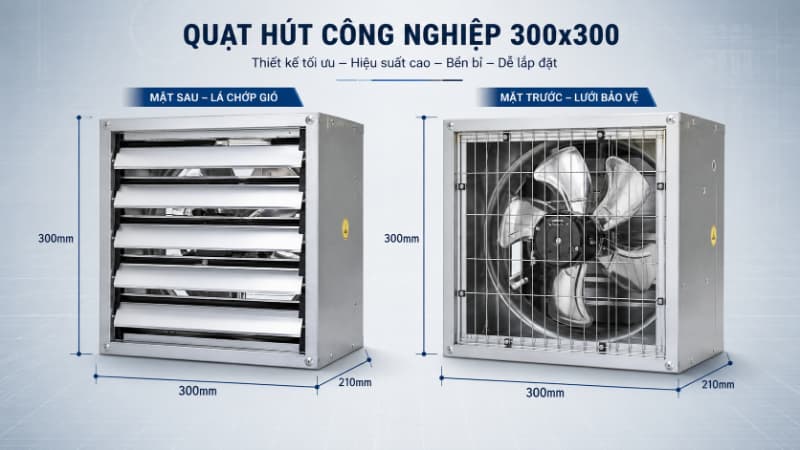

Cần phân biệt kích thước mặt, khung và lỗ chờ
Con số 300×300 có thể được dùng để mô tả kích thước mặt ngoài, khung quạt hoặc kích thước danh nghĩa. Nó không mặc nhiên là kích thước lỗ cần khoét trên tường và cũng không phải đường kính cánh.
| Thông số kích thước | Ý nghĩa | Điều cần kiểm tra |
|---|---|---|
| Kích thước mặt | Chiều rộng và chiều cao phần mặt quạt nhìn thấy sau khi lắp | Kiểm tra quạt có che kín lỗ và phù hợp vị trí lắp hay không |
| Kích thước phủ bì | Kích thước lớn nhất của toàn bộ khung hoặc thân quạt | Đối chiếu khoảng trống xung quanh và vật cản |
| Kích thước lỗ chờ | Kích thước ô tường hoặc khung đỡ cần chuẩn bị | Phải lấy theo bản vẽ của đúng model |
| Đường kính cánh | Đường kính vòng quay của cánh quạt | Không đồng nhất với kích thước mặt 300×300 |
| Chiều sâu thân quạt | Khoảng cách từ mặt trước đến phần nhô ra phía sau | Kiểm tra độ dày tường, khung đỡ và khoảng hở ngoài nhà |
Lưu ý: Không khoét tường theo kích thước 300×300 khi chưa có bản vẽ hoặc số đo lỗ chờ của sản phẩm thực tế. Khoét sai kích thước có thể khiến quạt không lọt vào ô lắp hoặc không đủ bề mặt để bắt vít chắc chắn.

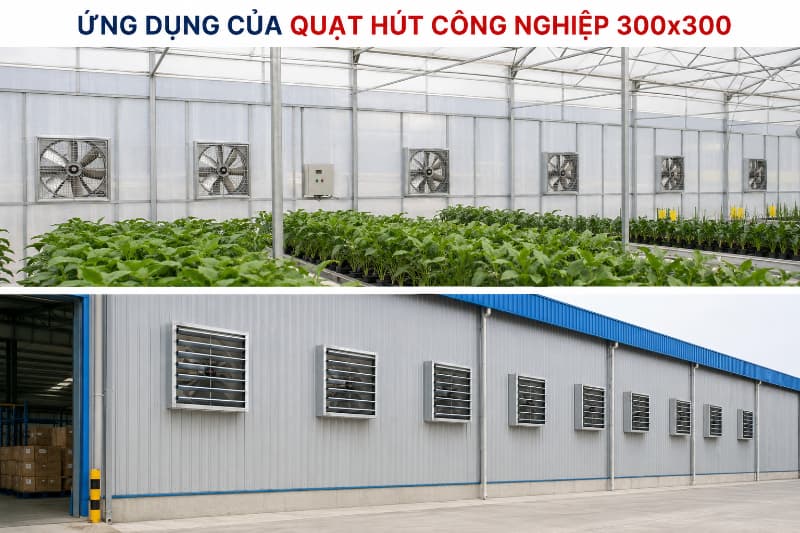

Quạt hút 300×300 phù hợp với không gian nào?
Quạt 300×300 phù hợp hơn với nhu cầu hút khí cục bộ hoặc thông gió cho không gian vừa và nhỏ. Một số vị trí thường có thể xem xét sử dụng gồm:
- Phòng sản xuất nhỏ có lượng nhiệt phát sinh không quá lớn.
- Kho hàng, phòng chứa vật tư hoặc khu vực đóng gói bị bí khí.
- Phòng kỹ thuật, phòng máy nhỏ và khu vực đặt thiết bị điện.
- Bếp phụ, khu sơ chế hoặc khu rửa cần thoát hơi nóng và mùi.
- Cửa hàng, quán ăn, ki-ốt hoặc khu vực dịch vụ có tường tiếp xúc trực tiếp với bên ngoài.
- Phòng vệ sinh, phòng giặt hoặc khu vực có độ ẩm cao nếu model phù hợp với môi trường sử dụng.
- Chuồng trại nhỏ, khu chăn nuôi phụ trợ hoặc phòng chứa thức ăn.
Khả năng áp dụng thực tế phụ thuộc vào thể tích phòng, số người, nguồn nhiệt, lượng mùi, độ ẩm và mức độ thông thoáng tự nhiên. Không nên kết luận quạt đủ dùng chỉ vì diện tích sàn nhỏ.
Đối với môi trường có hơi hóa chất, khí dễ cháy, bụi dễ nổ, dầu mỡ đậm đặc hoặc nhiệt độ cao, cần chọn quạt chuyên dụng có vật liệu, động cơ và cấp bảo vệ phù hợp. Quạt thông gió thông thường không nên được mặc định là thiết bị chống cháy nổ hoặc hút khói sự cố.
Cách đọc thông số quạt hút công nghiệp 300×300
Lưu lượng gió
Lưu lượng gió cho biết lượng không khí quạt có thể vận chuyển trong một đơn vị thời gian, thường được thể hiện bằng m³/h. Đây là thông số quan trọng nhất khi đánh giá quạt có đáp ứng nhu cầu thông gió hay không.
Cần lưu ý rằng lưu lượng công bố có thể được đo trong điều kiện ít lực cản. Khi quạt phải hút qua lưới dày, cửa chớp, đường ống, co nối hoặc khe cấp khí quá nhỏ, lưu lượng thực tế có thể thấp hơn giá trị danh định.
Vì vậy, không nên so sánh các loại quạt công nghiệp chỉ bằng kích thước 300×300. Cần đặt các model cạnh nhau theo cùng các tiêu chí: lưu lượng, áp suất, điều kiện đo, công suất, độ ồn và cấu hình phụ kiện.
Công suất và nguồn điện
Công suất điện thể hiện mức điện năng động cơ tiêu thụ khi vận hành trong điều kiện quy định. Công suất lớn hơn không đồng nghĩa quạt luôn hút khỏe hơn. Hiệu quả còn phụ thuộc vào thiết kế cánh, tốc độ quay, động cơ và tổn thất của hệ thống.
Với công trình dân dụng, cửa hàng hoặc xưởng nhỏ, nguồn điện một pha 220V thường thuận tiện hơn. Nguồn điện ba pha 380V thường xuất hiện ở hệ thống công nghiệp có hạ tầng điện phù hợp. Phải chọn đúng điện áp ghi trên nhãn máy và sơ đồ đấu dây.
Độ ồn và tốc độ quay
Tốc độ quay cao có thể tạo lưu lượng lớn hơn trong một số thiết kế, nhưng cũng có thể làm tăng tiếng ồn, rung động và mức hao mòn. Khi lắp gần khu làm việc, khu tiếp khách hoặc phòng nghỉ, nên yêu cầu nhà cung cấp cung cấp thông số độ ồn và điều kiện đo.
Nếu bảng thông số không có độ ồn, có thể đánh giá thêm qua cấu tạo cánh, chất lượng cân bằng động, loại ổ đỡ, độ cứng của khung và cách cố định quạt vào tường.

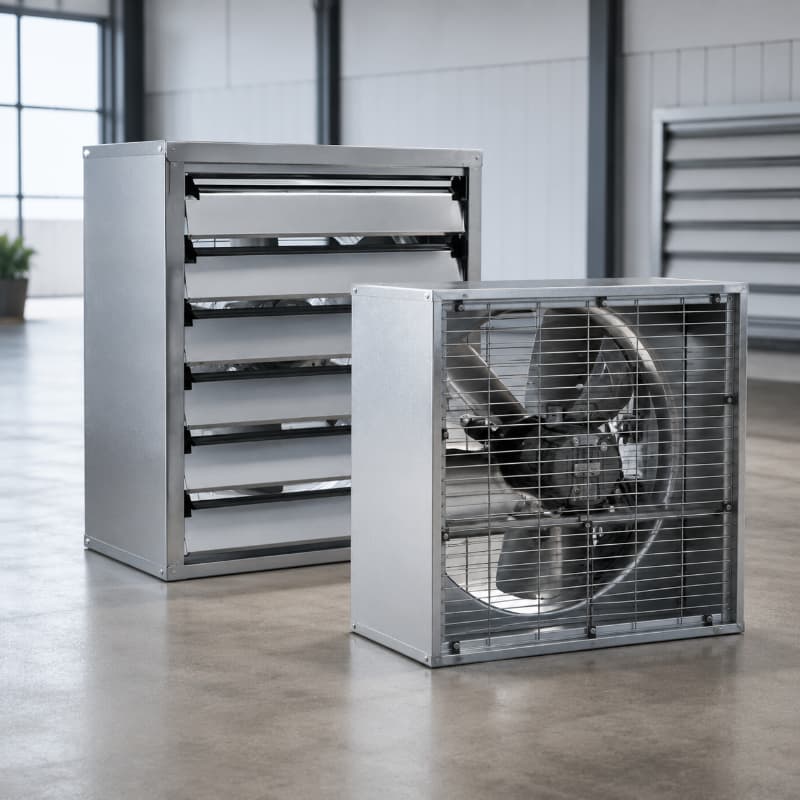

Vật liệu khung, cánh và cửa chớp
Vật liệu ảnh hưởng trực tiếp đến độ bền trong môi trường ẩm, nhiều bụi hoặc có nguy cơ ăn mòn. Khung thép sơn, thép mạ hoặc inox có đặc tính sử dụng khác nhau. Cánh bằng kim loại thường cứng vững, trong khi cánh nhựa có thể nhẹ và phù hợp với một số môi trường ít khắc nghiệt.
Cửa chớp phía ngoài giúp hạn chế gió thổi ngược, côn trùng và một phần nước mưa tạt vào khi quạt dừng. Cửa chớp phải mở nhẹ, không bị kẹt và không cản trở quá nhiều dòng khí.
Bảng chọn quạt 300×300 theo nhu cầu sử dụng
| Điều kiện sử dụng | Tiêu chí nên ưu tiên | Điểm cần tránh |
|---|---|---|
| Phòng nhỏ, ít nguồn nhiệt | Lưu lượng phù hợp, độ ồn thấp, điện 220V thuận tiện | Chọn quạt quá mạnh gây ồn và khó cấp đủ khí bù |
| Khu vực nóng do máy móc | Lưu lượng thực tế, độ bền động cơ, khả năng chạy nhiều giờ | Chỉ nhìn công suất điện mà bỏ qua lưu lượng |
| Khu vực ẩm | Vật liệu chống gỉ, kết cấu điện phù hợp, cửa chớp ngoài trời | Để nước mưa chảy trực tiếp vào động cơ |
| Khu vực có bụi | Cấu tạo dễ vệ sinh, lưới bảo vệ tháo được, động cơ kín phù hợp | Dùng lưới quá dày làm giảm lưu lượng mà không tính toán |
| Lắp nối ống ngắn | Khả năng thắng áp, đường kính và tiết diện ống phù hợp | Mặc định quạt gắn tường sẽ giữ nguyên lưu lượng khi nối ống |
| Lắp gần người làm việc | Độ ồn, độ rung, hướng thổi và vị trí lắp | Lắp sát bàn làm việc hoặc kết cấu dễ cộng hưởng |
Cách tính lưu lượng và số lượng quạt cần lắp
Thay vì chọn quạt theo cảm tính hoặc chỉ dựa vào diện tích, nên tính sơ bộ tổng lưu lượng cần thiết theo thể tích không gian và số lần trao đổi không khí mong muốn.
Công thức tính
- Tính thể tích phòng: V = Dài x Rộng x Cao.
- Tính tổng lưu lượng cần thiết: Qt = V x n.
- Tính số lượng quạt: N = Qt / Q.
Trong đó:
- V là thể tích không gian, đơn vị m³.
- n là số lần trao đổi không khí trong một giờ.
- Qt là tổng lưu lượng cần thiết, đơn vị m³/h.
- Q là lưu lượng của một quạt, đơn vị m³/h.
- N là số lượng quạt cần sử dụng.
Số lần trao đổi không khí không cố định cho mọi công trình. Không gian đông người, nhiều nguồn nhiệt, nhiều hơi ẩm hoặc phát sinh mùi thường cần mức trao đổi khí cao hơn phòng thông thường. Với xưởng có yêu cầu kỹ thuật, nên xác định giá trị này theo tiêu chuẩn áp dụng hoặc hồ sơ thiết kế thông gió.
Ví dụ tính số lượng quạt
Giả sử một phòng có kích thước dài 8 m, rộng 6 m và cao 3,5 m. Thể tích phòng là:
V = 8 x 6 x 3,5 = 168 m³.
Nếu yêu cầu thiết kế giả định là 10 lần trao đổi không khí mỗi giờ, tổng lưu lượng cần thiết là:
Qt = 168 x 10 = 1.680 m³/h.
Nếu model quạt đang xem có lưu lượng danh định 900 m³/h, số lượng tính toán sơ bộ là:
N = 1.680 / 900 = 1,87.
Kết quả cần làm tròn lên thành 2 quạt. Sau đó phải kiểm tra thêm đường cấp khí bù, lực cản cửa chớp, lưới bảo vệ, đường ống và vị trí bố trí. Ví dụ trên chỉ minh họa cách tính, không thay thế bản thiết kế cho một công trình cụ thể.
Khi nào quạt 300×300 không đáp ứng đủ?
Quạt kích thước 300×300 có thể không phù hợp khi không gian có thể tích lớn, trần cao, tập trung nhiều máy sinh nhiệt hoặc cần thay đổi không khí liên tục với lưu lượng cao. Việc tăng số lượng quạt nhỏ đôi khi vẫn giải quyết được, nhưng có thể làm hệ thống phức tạp hơn và tăng số điểm cấp điện, bảo trì, khoét tường.
Nên cân nhắc quạt kích thước lớn hơn hoặc hệ thống thông gió khác khi gặp các trường hợp sau:
- Tổng lưu lượng yêu cầu cao hơn nhiều so với khả năng của một hoặc hai quạt 300×300.
- Không gian có nhiều vùng khuất khiến khí nóng không tự di chuyển về phía quạt.
- Quạt phải nối đường ống dài hoặc qua nhiều co nối.
- Cần hút bụi, khói, hơi dầu hoặc khí phát sinh ngay tại nguồn.
- Công trình yêu cầu kiểm soát áp suất, cấp khí tươi hoặc phân phối gió đồng đều.
- Không có đủ diện tích mở để cấp lượng không khí thay thế.

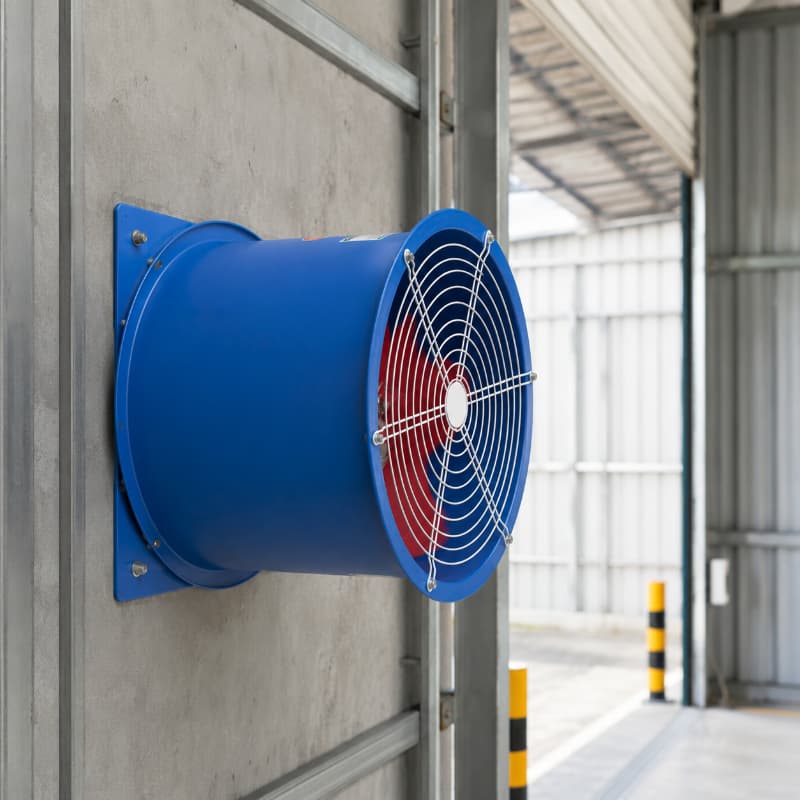

Trong những trường hợp này, có thể cần quạt hướng trục áp suất cao hơn, quạt ly tâm, chụp hút cục bộ hoặc hệ thống cấp và hút khí đồng bộ.
Hướng dẫn lắp quạt hút công nghiệp 300×300

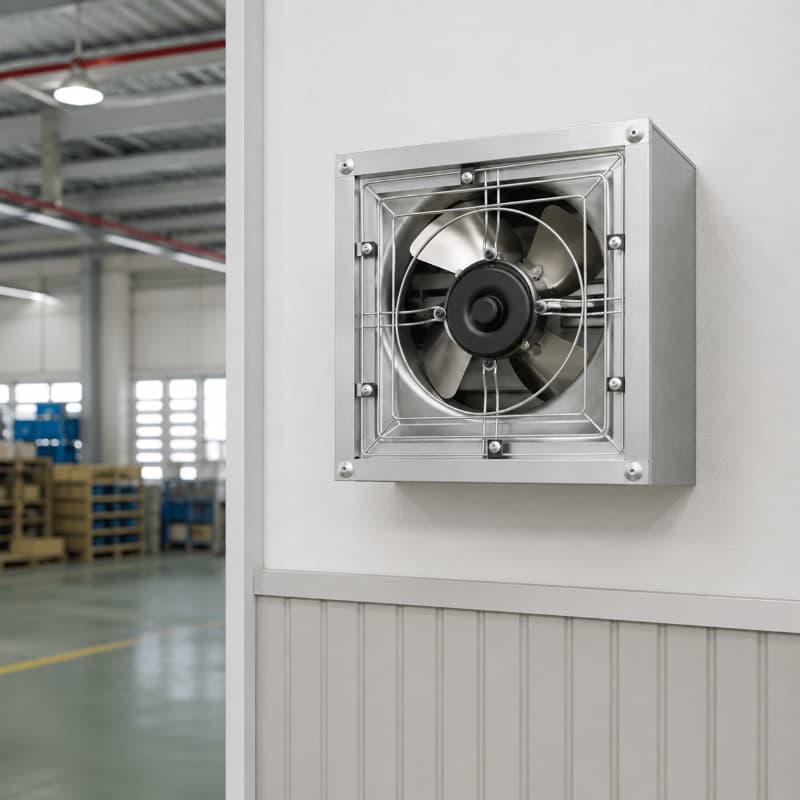

Chọn vị trí thoát khí
Quạt nên được đặt gần khu vực tích tụ khí nóng, hơi ẩm hoặc mùi, đồng thời có đường thoát trực tiếp ra ngoài. Với khí nóng, vị trí cao thường thuận lợi hơn vì không khí nóng có xu hướng tập trung phía trên.
Không nên lắp quạt ngay sau vật cản lớn, trong góc kín hoặc tại vị trí mà luồng khí vừa thoát ra có thể quay trở lại cửa lấy gió. Phía ngoài quạt cần có khoảng trống để cửa chớp mở hết và khí thoát đi dễ dàng.
Bố trí đường cấp khí bù
Khi quạt hút không khí ra khỏi phòng, một lượng không khí tương ứng phải đi vào từ cửa, khe gió hoặc quạt cấp. Nếu phòng quá kín, quạt có thể hút yếu, cửa chớp mở không hết và động cơ phải làm việc trong điều kiện không thuận lợi.
Điểm cấp khí nên được bố trí cách vị trí hút một khoảng hợp lý để dòng khí đi xuyên qua khu vực cần thông gió. Tránh đặt cửa cấp và quạt hút quá gần nhau vì không khí có thể đi theo đường ngắn nhất mà không quét qua toàn bộ phòng.

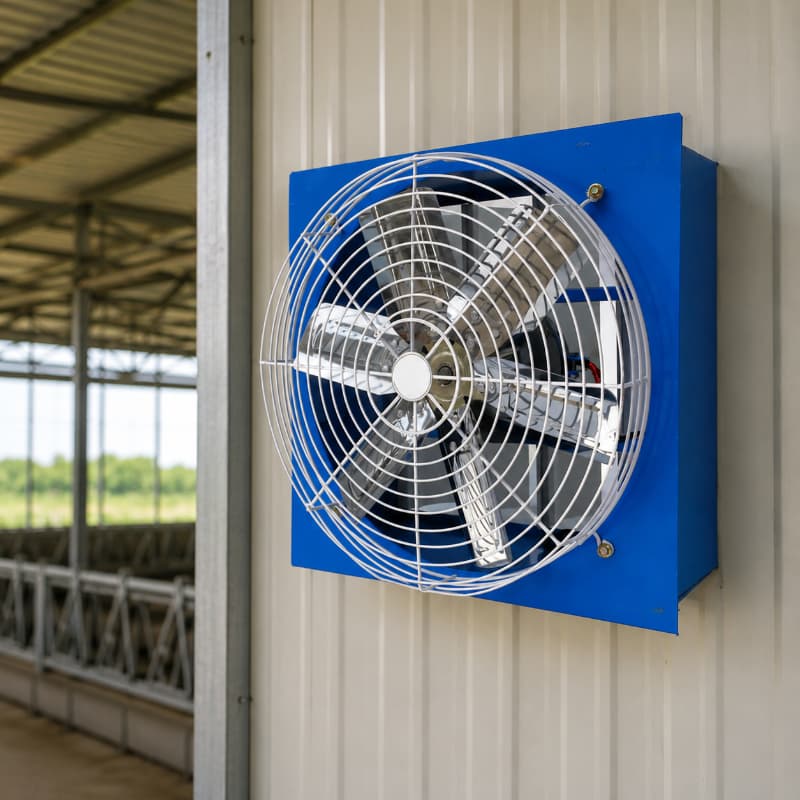

Kiểm tra lỗ chờ và kết cấu lắp đặt
Trước khi khoét tường hoặc làm khung, cần đo đúng kích thước lỗ chờ, chiều sâu thân quạt và vị trí các lỗ bắt vít. Khung đỡ phải đủ cứng để hạn chế rung, đặc biệt khi lắp trên tôn mỏng hoặc vách panel.
Nếu lắp ngoài trời, cần kiểm tra hướng mưa tạt, mái che và khả năng thoát nước. Không để nước đọng hoặc chảy về phía động cơ và hộp đấu điện.
Đấu điện và chạy thử
Việc đấu điện cần thực hiện theo sơ đồ của nhà sản xuất, đúng điện áp và có thiết bị bảo vệ phù hợp. Dây điện phải được cố định, cách xa cánh quay và tránh vị trí có nước hoặc nhiệt cao.
Sau khi lắp, nên chạy thử và kiểm tra:
- Chiều quay của cánh và hướng hút khí.
- Cửa chớp có mở hết hay bị kẹt.
- Khung quạt có rung hoặc phát tiếng va chạm không.
- Dây điện, đầu nối và thiết bị bảo vệ có nóng bất thường không.
- Luồng khí có đi qua khu vực cần thông gió hay chỉ tuần hoàn cục bộ.
Lưu ý: Nếu không có chuyên môn về điện hoặc kết cấu lắp đặt, nên sử dụng thợ điện và kỹ thuật viên có kinh nghiệm để tránh đấu sai nguồn, rò điện hoặc cố định quạt không chắc chắn.
Những sai lầm thường gặp khi chọn và sử dụng quạt
- Chọn theo kích thước mà không xem lưu lượng: Cùng mặt 300×300 nhưng mỗi model có thể sử dụng cánh, động cơ và tốc độ khác nhau.
- Nhầm kích thước mặt với lỗ chờ: Sai lệch này thường chỉ được phát hiện sau khi đã khoét tường hoặc làm khung.
- Không tính đường khí bù: Phòng càng kín, hiệu quả hút thực tế càng dễ suy giảm.
- Dùng lưu lượng danh định như lưu lượng thực tế: Lưới, chớp, đường ống và vật cản đều có thể làm tăng lực cản.
- Lắp sai vị trí: Quạt đặt quá thấp hoặc quá xa nguồn nhiệt có thể không xử lý đúng vùng cần thông gió.
- Chọn vật liệu không phù hợp: Môi trường ẩm, ăn mòn hoặc nhiều bụi cần cấu hình bền hơn điều kiện thông thường.
- Không kiểm tra độ ồn: Quạt có thể đạt lưu lượng yêu cầu nhưng gây khó chịu nếu lắp sát khu vực làm việc.
- Không vệ sinh định kỳ: Bụi bám trên cánh, lưới và cửa chớp làm giảm hiệu quả và tăng rung.
Cách vệ sinh và bảo dưỡng quạt
Tần suất bảo dưỡng phụ thuộc vào lượng bụi, thời gian vận hành và điều kiện môi trường. Khu vực nhiều dầu mỡ hoặc bụi cần kiểm tra thường xuyên hơn phòng sạch.
- Ngắt nguồn điện và bảo đảm quạt không thể khởi động ngoài ý muốn.
- Tháo lưới bảo vệ hoặc bộ phận che theo hướng dẫn của nhà sản xuất.
- Làm sạch bụi trên cánh, khung và cửa chớp bằng dụng cụ phù hợp.
- Không phun nước trực tiếp vào động cơ, hộp điện hoặc đầu nối.
- Kiểm tra cánh có cong, nứt, lỏng hoặc cọ vào khung hay không.
- Kiểm tra vít cố định, khung đỡ và các điểm có dấu hiệu rung.
- Quay thử cánh bằng tay khi đã ngắt điện để phát hiện hiện tượng kẹt.
- Lắp lại đầy đủ bộ phận bảo vệ trước khi cấp điện chạy thử.
Nếu quạt xuất hiện tiếng rít, rung mạnh, mùi khét, tốc độ giảm hoặc động cơ nóng bất thường, nên dừng vận hành để kiểm tra. Tiếp tục sử dụng có thể làm hư cánh, ổ đỡ, tụ điện hoặc động cơ.
Checklist cần kiểm tra trước khi đặt hàng
- Kích thước quạt hút công nghiệp 300×300 là kích thước mặt, phủ bì hay lỗ chờ?
- Kích thước lỗ lắp thực tế là bao nhiêu?
- Chiều sâu thân quạt có phù hợp với tường hoặc khung hiện có không?
- Lưu lượng được công bố trong điều kiện nào?
- Quạt có phải nối ống, qua lưới hoặc cửa chớp hay không?
- Nguồn điện sử dụng là 220V hay 380V?
- Công suất điện và dòng định mức là bao nhiêu?
- Độ ồn có phù hợp vị trí lắp đặt không?
- Khung và cánh được làm từ vật liệu gì?
- Quạt có lưới bảo vệ và cửa chớp phía ngoài không?
- Động cơ có phù hợp với môi trường ẩm, bụi hoặc vận hành kéo dài không?
- Phòng đã có cửa hoặc khe cấp khí bù chưa?
- Sản phẩm có bản vẽ kích thước, hướng dẫn đấu điện và điều kiện bảo hành rõ ràng không?
Câu hỏi thường gặp
Kích thước 300×300 là kích thước cánh quạt phải không?
Không nhất thiết. Trong nhiều trường hợp, 300×300 là kích thước mặt hoặc khung vuông của quạt. Đường kính cánh và kích thước lỗ chờ thường nhỏ hơn. Cần xem bản vẽ kỹ thuật của đúng model trước khi lắp.
Quạt hút 300×300 dùng được cho phòng bao nhiêu mét vuông?
Không thể xác định chính xác chỉ bằng diện tích sàn. Cần tính thể tích phòng, số lần trao đổi khí cần thiết và lưu lượng thực tế của quạt. Hai phòng có cùng diện tích nhưng khác chiều cao, số người hoặc lượng nhiệt phát sinh sẽ cần lưu lượng khác nhau.
Có thể lắp quạt 300×300 vào đường ống không?
Có thể với một số model và cấu hình phù hợp, nhưng quạt gắn tường thông thường thường hiệu quả hơn khi xả trực tiếp ra ngoài. Đường ống dài, nhỏ hoặc có nhiều co sẽ tạo lực cản và làm giảm lưu lượng. Nếu bắt buộc dùng ống, cần kiểm tra khả năng tạo áp của quạt.
Quạt có cửa chớp có ngăn mưa hoàn toàn không?
Không nên mặc định như vậy. Cửa chớp chủ yếu giúp hạn chế gió ngược, côn trùng và một phần mưa tạt. Hiệu quả còn phụ thuộc vào hướng lắp, chất lượng cửa chớp, sức gió và mái che phía ngoài.
Nên chọn quạt 220V hay 380V?
Chọn theo nguồn điện sẵn có và thông số của model. Quạt 220V thuận tiện cho cửa hàng, phòng nhỏ và công trình dùng điện một pha. Quạt 380V chỉ phù hợp khi công trình có nguồn ba pha và hệ thống bảo vệ, đấu nối tương ứng. Không được cấp sai điện áp cho động cơ.
Chọn quạt 300×300 cần dựa trên lưu lượng thực tế
Quạt hút công nghiệp 300×300 là giải pháp gọn cho phòng nhỏ, kho, bếp phụ, khu kỹ thuật và các vị trí cần thoát khí cục bộ. Điểm quan trọng nhất là không chọn sản phẩm chỉ dựa trên kích thước mặt.
Trước khi đặt hàng, hãy xác định thể tích không gian, tổng lưu lượng cần thiết, đường cấp khí bù, kích thước lỗ chờ, nguồn điện và điều kiện môi trường. Khi gửi yêu cầu tư vấn, nên cung cấp đầy đủ chiều dài, chiều rộng, chiều cao phòng, mục đích hút khí và hình ảnh vị trí lắp để lựa chọn đúng model, đúng số lượng và hạn chế phải sửa lại kết cấu sau khi mua.
