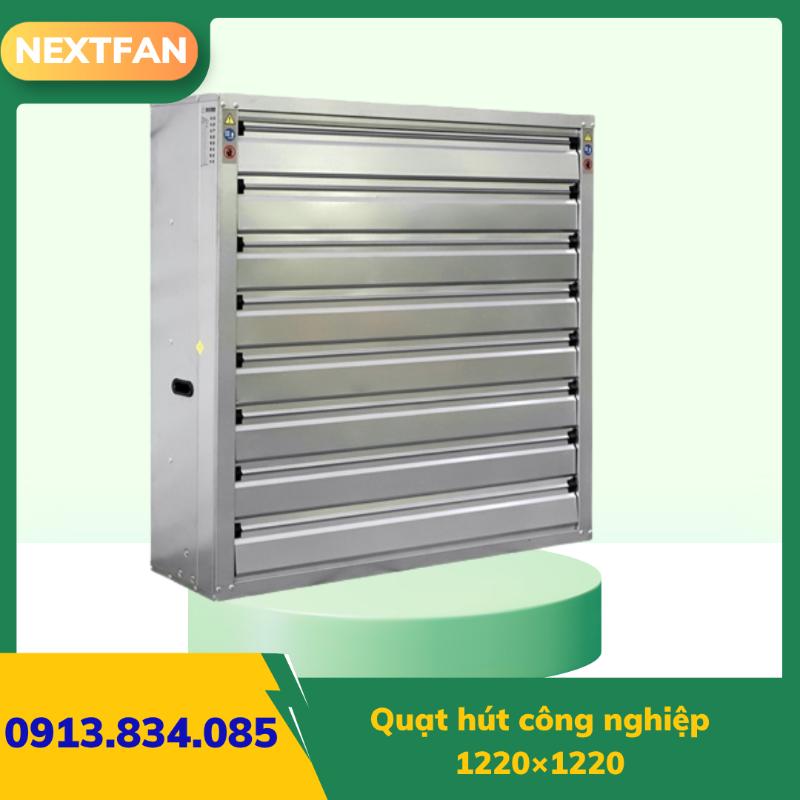

Quạt hút công nghiệp 1220×1220 là dòng quạt thông gió vuông lưu lượng lớn, thường được lắp trên tường nhà xưởng, kho hàng, khu sản xuất, trang trại và hệ thống làm mát kết hợp tấm cooling pad. Kích thước 1220 mm chỉ là một trong các dữ liệu cần kiểm tra. Người mua còn phải đối chiếu công suất, điện áp, lưu lượng, vật liệu, kiểu truyền động, độ sâu quạt và kích thước lỗ chờ.
Cùng mang kích thước danh nghĩa 1220×1220 mm nhưng các sản phẩm trên thị trường có thể dùng motor 0,75 kW hoặc 1,1 kW, nguồn điện 220V hoặc 380V, motor treo trên hoặc treo dưới. Lưu lượng và khả năng làm việc khi có trở lực cũng không giống nhau. Vì vậy, báo giá cần ghi rõ cấu hình thực tế thay vì chỉ ghi chung “quạt 1220”.
- Loại sản phẩm: Quạt hút vuông công nghiệp lưu lượng lớn.
- Kích thước danh nghĩa: 1220×1220 mm.
- Độ sâu thường gặp: Khoảng 400 mm, cần xác nhận theo model.
- Công suất phổ biến: 0,75 kW hoặc 1,1 kW tùy cấu hình.
- Nguồn điện: 220V hoặc 380V tùy loại motor.
- Lưu lượng: 37.000–38.000 m³/h.
Lưu ý: Các khoảng thông số trên dùng để nhận diện nhóm sản phẩm, không thay thế bảng thông số của model thực tế. Trước khi đặt hàng, cần yêu cầu xác nhận model, tem motor, điện áp, kích thước phủ bì và lưu lượng công bố.
Quạt 1220×1220 phù hợp với trường hợp nào?
| Mức độ phù hợp | Trường hợp sử dụng | Điều kiện cần kiểm tra |
|---|---|---|
| Phù hợp | Nhà xưởng, kho hoặc khu sản xuất cần trao đổi lượng khí lớn | Có cửa lấy gió hoặc nguồn khí cấp bù đủ diện tích |
| Phù hợp | Xưởng may, xưởng cơ khí nhẹ, khu đóng gói hoặc kho chứa | Bụi và nhiệt độ nằm trong giới hạn của motor, vật liệu |

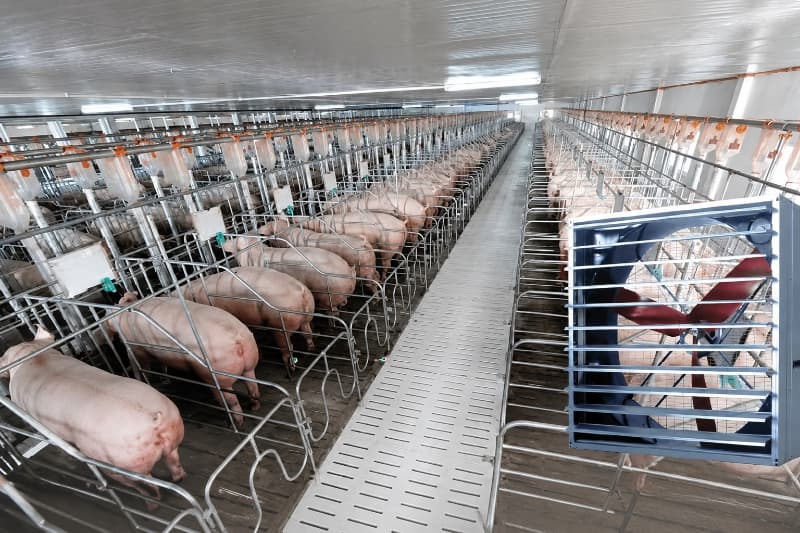

| Phù hợp | Trang trại, nhà kính hoặc chuồng chăn nuôi | Chọn vật liệu phù hợp độ ẩm, khí ăn mòn và tần suất vệ sinh |
| Phù hợp | Hệ thống hút gió kết hợp tấm cooling pad | Phải tính trở lực qua tấm làm mát và diện tích cấp khí |
| Cần kiểm tra thêm | Thay thế quạt cũ theo lỗ chờ có sẵn | Đo kích thước thực tế, vị trí bulông, chiều sâu và hướng gió |
| Cần kiểm tra thêm | Khu vực có lưới lọc, cửa chớp dày hoặc vật cản phía trước | Lưu lượng thực tế có thể thấp hơn lưu lượng tự do |
| Không nên dùng trực tiếp | Hệ thống đường ống dài hoặc cần áp suất cao | Nên đánh giá quạt ly tâm hoặc quạt hướng trục áp suất cao |
Khi nào không nên chọn quạt vuông 1220×1220?
Không nên chọn quạt chỉ vì kích thước vừa vị trí lắp. Dòng quạt vuông lưu lượng lớn thường phù hợp với hệ thống thông gió mở hoặc có trở lực thấp. Quạt có thể không đáp ứng đúng yêu cầu trong các trường hợp sau:
- Không khí phải đi qua đường ống dài, nhiều cút hoặc thiết bị lọc có trở lực lớn.
- Môi trường có hơi muối, axit, kiềm hoặc hóa chất nhưng vật liệu quạt không đủ khả năng chống ăn mòn.
- Không gian bị đóng kín, không có cửa lấy gió hoặc đường cấp khí bù.
- Nguồn điện tại công trình không phù hợp với điện áp của motor.
- Vị trí lắp gần khu vực cần độ ồn thấp nhưng chưa có dữ liệu đo độ ồn đáng tin cậy.
- Kết cấu tường không đủ khả năng chịu tải hoặc không có khung gia cường chống rung.
Cách tính sơ bộ số lượng quạt cần dùng
Không thể kết luận một quạt 1220 dùng cho bao nhiêu mét vuông nếu chưa biết chiều cao nhà xưởng, số lần trao đổi khí, tải nhiệt và trở lực hệ thống. Cách tính sơ bộ nên dựa trên thể tích không gian.
Bước 1: Tính thể tích nhà xưởng
Thể tích không gian = Chiều dài × Chiều rộng × Chiều cao.
Bước 2: Xác định số lần trao đổi khí
Số lần trao đổi khí mỗi giờ phải được chọn theo loại hình sản xuất, lượng nhiệt, bụi, mùi, độ ẩm và yêu cầu vận hành. Giá trị này nên do đơn vị thiết kế hoặc kỹ thuật viên xác nhận.
Bước 3: Tính tổng lưu lượng yêu cầu
Tổng lưu lượng = Thể tích không gian × Số lần trao đổi khí mỗi giờ.
Bước 4: Điều chỉnh theo trở lực và điều kiện lắp đặt
Lưu lượng thiết kế cần tính đến tổn thất do lưới bảo vệ, cửa chớp, cooling pad, vật cản, hướng gió và cách bố trí cửa lấy khí.
Bước 5: Tính số lượng quạt
Số quạt = Tổng lưu lượng thiết kế ÷ Lưu lượng sử dụng của một quạt.
Kết quả phải được làm tròn lên, sau đó kiểm tra lại vị trí bố trí quạt và khả năng phân phối khí trong toàn bộ nhà xưởng.
Ví dụ tính số lượng quạt cho nhà xưởng
Giả sử một nhà xưởng có chiều dài 40 m, chiều rộng 20 m và chiều cao 6 m. Thể tích xưởng là 4.800 m³. Nếu phương án kỹ thuật chọn 20 lần trao đổi khí mỗi giờ, tổng lưu lượng cơ sở là 96.000 m³/h.
Giả sử sau khi xét cửa chớp và điều kiện lắp đặt, lưu lượng dùng để tính của mỗi quạt là 32.000 m³/h. Số lượng sơ bộ là 96.000 ÷ 32.000 = 3 quạt.
Đây là ví dụ minh họa cách tính, không phải phương án thiết kế cho mọi nhà xưởng. Nếu xưởng có máy sinh nhiệt lớn, nhiều vách ngăn, cửa lấy gió nhỏ hoặc dùng cooling pad, số lượng và vị trí quạt cần được tính lại.
Chọn cấu hình 0,75 kW hay 1,1 kW; 220V hay 380V
Công suất motor lớn hơn không tự động đồng nghĩa với quạt phù hợp hơn. Cần so sánh đồng thời lưu lượng, áp suất, đường kính cánh, tốc độ cánh, kiểu truyền động và điểm làm việc thực tế.
| Cấu hình | Phù hợp khi | Nội dung cần xác nhận |
|---|---|---|
| Motor 0,75 kW | Hệ thống thông gió mở, trở lực thấp và model đạt lưu lượng yêu cầu | Lưu lượng, tốc độ cánh, dòng điện và khả năng chạy liên tục |
| Motor 1,1 kW | Cấu hình quạt yêu cầu công suất cao hơn hoặc cần khả năng làm việc khác | Không suy luận hiệu suất chỉ từ công suất motor |
| Điện 220V | Công trình chỉ có nguồn điện một pha hoặc số lượng quạt ít | Dòng tải, dây dẫn, thiết bị bảo vệ và khả năng cân bằng tải |
| Điện 380V | Nhà xưởng có nguồn điện ba pha và vận hành nhiều thiết bị công nghiệp | Đấu đúng pha, kiểm tra chiều quay và bảo vệ mất pha |
| Motor treo trên | Cấu hình sản phẩm được thiết kế với motor phía trên | Khả năng tiếp cận bảo trì, che mưa và ảnh hưởng môi trường |
| Motor treo dưới | Cấu hình sản phẩm được thiết kế với motor phía dưới | Nguy cơ bụi, nước, độ ẩm và không gian thao tác |
Công suất 0,75 kW và 1,1 kW khác nhau ở đâu?
Hai quạt cùng kích thước phủ bì có thể dùng motor khác công suất do đường kính cánh, góc cánh, pulley, tỷ số truyền và mục tiêu lưu lượng khác nhau. Khi so sánh, cần yêu cầu bảng thông số của đúng model, không dùng công suất motor làm tiêu chí duy nhất.
Mức điện tiêu thụ lý thuyết có thể ước tính theo công thức:
Điện năng tiêu thụ = Công suất đầu vào × Số giờ vận hành.
Ví dụ, một motor 0,75 kW chạy 8 giờ mỗi ngày trong 26 ngày có mức tiêu thụ lý thuyết là 156 kWh mỗi tháng. Điện năng thực tế còn phụ thuộc tải motor, hiệu suất, điện áp và chế độ vận hành.
Khi nào chọn điện 220V, khi nào chọn 380V?
Điện 220V thuận tiện tại công trình chưa có nguồn ba pha, nhưng phải kiểm tra dòng tải khi vận hành nhiều quạt cùng lúc. Điện 380V thường phù hợp hơn với nhà xưởng đã có hệ thống điện ba pha và nhiều thiết bị công nghiệp.
Việc lựa chọn dây dẫn, aptomat, contactor, relay nhiệt và phương án điều khiển phải dựa trên dòng định mức của motor. Không nên đấu điện chỉ theo công suất ghi trong tên sản phẩm.
Motor trên và motor dưới
Vị trí motor ảnh hưởng khả năng tiếp cận khi bảo trì, mức độ tiếp xúc với bụi, hơi ẩm và cách bố trí dây curoa. Không có một vị trí tốt hơn cho mọi công trình. Cần xem cấu tạo thực tế, hướng lắp, mái che và điều kiện vệ sinh tại vị trí sử dụng.

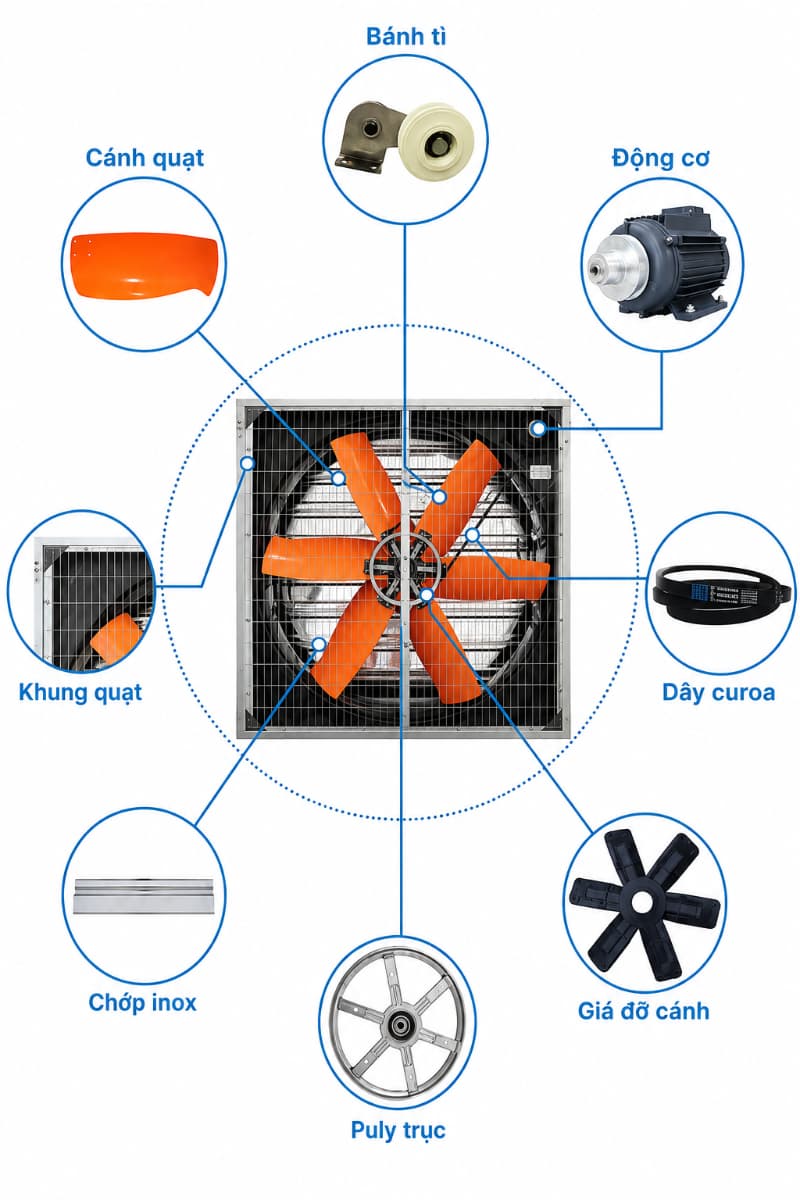

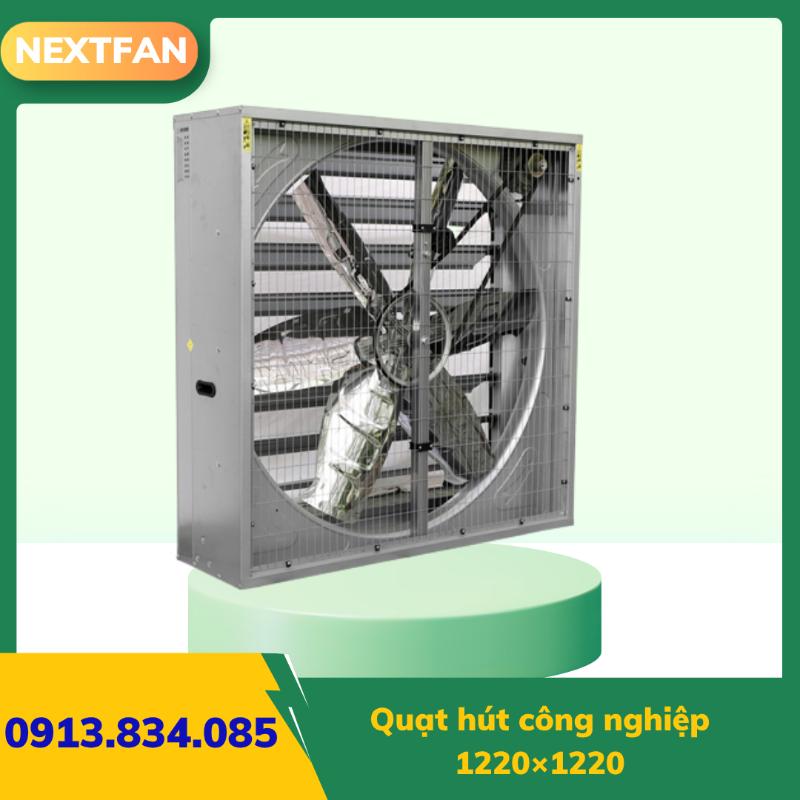

Cấu tạo và vật liệu của quạt hút vuông 1220

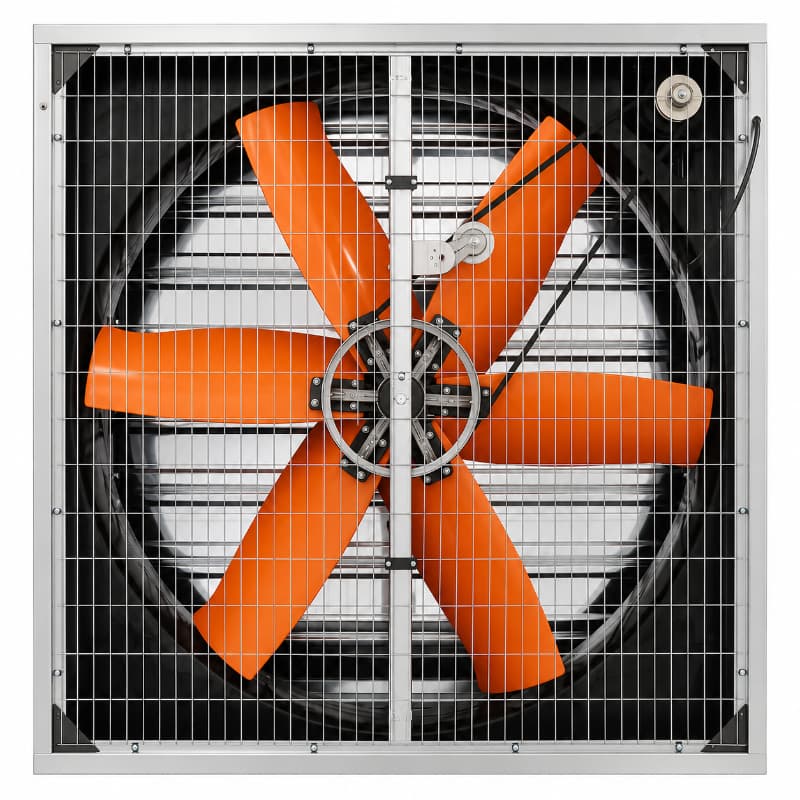

Một quạt hút công nghiệp vuông truyền động gián tiếp thường gồm khung quạt, cánh, motor, pulley, dây curoa, lá chớp, lưới bảo vệ và cụm đỡ truyền động. Chất lượng vận hành phụ thuộc vào độ đồng tâm, cân bằng cánh, độ căng dây curoa và độ cứng của khung.
- Khung quạt: Thường dùng tôn mạ kẽm hoặc inox tùy môi trường.
- Cánh quạt: Có thể dùng inox hoặc vật liệu kim loại khác theo cấu hình.
- Motor: Cần kiểm tra thương hiệu, công suất, điện áp, cấp cách điện và cấp bảo vệ.
- Dây curoa và pulley: Truyền chuyển động từ motor đến cánh, cần kiểm tra độ căng định kỳ.

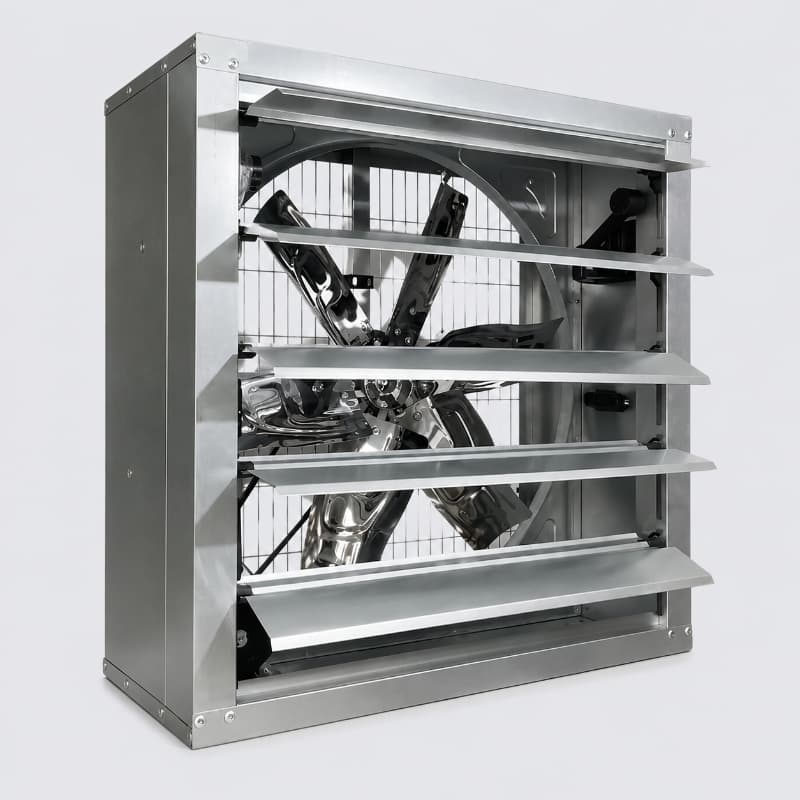

- Lá chớp: Mở khi quạt hoạt động và đóng khi dừng, hạn chế nước mưa hoặc dị vật đi ngược vào trong.
- Lưới bảo vệ: Giảm nguy cơ tiếp xúc với bộ phận quay nhưng cũng có thể tạo thêm trở lực.
- Bạc đạn và cụm đỡ: Ảnh hưởng trực tiếp đến độ rung, tiếng ồn và tuổi thọ vận hành.
Chọn tôn mạ kẽm, inox 430 hay inox 304
| Vật liệu | Đặc điểm | Trường hợp phù hợp |
|---|---|---|
| Tôn mạ kẽm | Chi phí hợp lý, phù hợp môi trường công nghiệp thông thường | Nhà xưởng khô, ít hóa chất và có kế hoạch vệ sinh định kỳ |
| Inox 430 | Khả năng chống gỉ tốt hơn thép thông thường trong một số điều kiện | Môi trường ẩm nhẹ, không yêu cầu chống ăn mòn cao như inox 304 |
| Inox 304 | Khả năng chống ăn mòn tốt hơn trong nhiều môi trường ẩm | Khu vực yêu cầu vệ sinh cao hoặc có nguy cơ ăn mòn lớn hơn |
Việc nâng cấp riêng cánh quạt lên inox không có nghĩa toàn bộ sản phẩm đều chống ăn mòn. Cần kiểm tra đồng thời khung, bulông, trục, lưới, lá chớp và cụm truyền động.
Kích thước lắp đặt và yêu cầu thi công

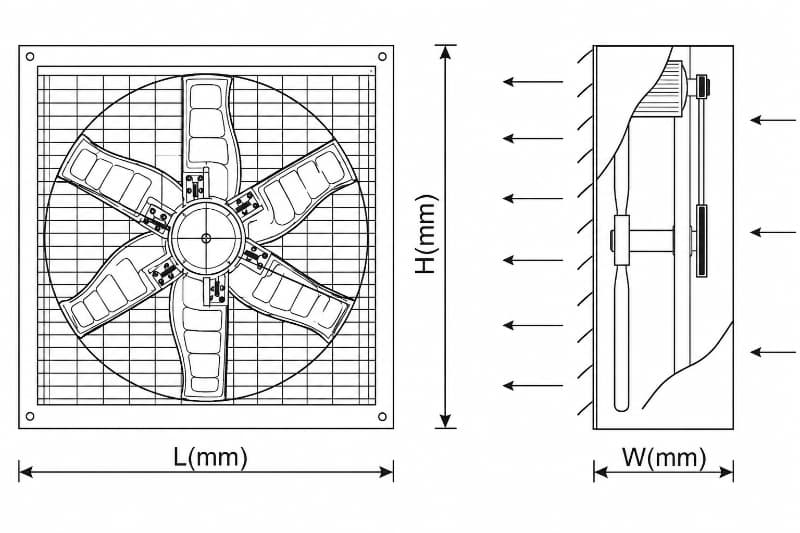

Kích thước 1220×1220 thường được hiểu là kích thước phủ bì danh nghĩa, không phải mặc định là kích thước lỗ chờ. Độ sâu của nhiều cấu hình có thể khoảng 400 mm, nhưng vẫn phải đo sản phẩm thực tế hoặc dùng bản vẽ kỹ thuật trước khi gia công khung.
- Đo chiều rộng, chiều cao và chiều sâu vị trí lắp.
- Kiểm tra kết cấu tường, panel hoặc khung thép có đủ khả năng chịu tải.
- Đối chiếu kích thước phủ bì với kích thước lỗ chờ do nhà cung cấp đề xuất.
- Chừa khoảng thao tác để kiểm tra motor, dây curoa và bạc đạn.
- Bố trí cửa lấy gió ở phía đối diện hoặc theo hướng tạo dòng khí quét qua khu vực cần làm mát.
- Gia cường khung và bổ sung giải pháp chống rung khi cần.
- Lắp mái che nếu quạt chịu mưa trực tiếp nhưng không làm cản trở luồng khí.
- Kiểm tra nguồn điện, thiết bị bảo vệ và phương án điều khiển.
- Chạy thử, kiểm tra chiều quay, dòng điện, rung, tiếng ồn và hoạt động của lá chớp.
Lưu ý: Quạt 380V cần được đấu nối và kiểm tra bởi người có chuyên môn điện. Đấu sai pha có thể làm cánh quay ngược, giảm lưu lượng hoặc gây mất an toàn.
Giá quạt hút công nghiệp 1220×1220 gồm những gì?
Giá quạt 1220×1220 thay đổi theo công suất motor, điện áp, vật liệu, thương hiệu, số lượng và phạm vi dịch vụ. Hai báo giá có cùng tên kích thước nhưng chưa chắc đang chào cùng một cấu hình.
| Hạng mục | Nội dung cần làm rõ |
|---|---|
| Giá thiết bị | Model, công suất, điện áp, vật liệu và số lượng quạt |
| Thuế VAT | Giá đã bao gồm hay chưa bao gồm thuế |
| Vận chuyển | Địa điểm giao, phương tiện, phí bốc xếp và giao lên cao |
| Khung lắp đặt | Đã gồm khung thép, bulông, vật tư chống rung hay chưa |
| Hệ thống điện | Dây nguồn, aptomat, contactor, relay nhiệt và tủ điều khiển |
| Thi công | Cắt lỗ, gia cố tường, lắp quạt, đấu điện và chạy thử |
| Phụ kiện | Mái che, lưới, cửa lấy gió, cooling pad hoặc linh kiện dự phòng |
| Bảo hành | Thời hạn, phạm vi bảo hành motor và các bộ phận khác |
So sánh quạt 1100, 1220 và 1380
Không nên chọn kích thước lớn nhất theo cảm tính. Mỗi kích thước cần được đối chiếu với lưu lượng yêu cầu, lỗ chờ, công suất và cách bố trí khí.
| Kích thước | Ưu điểm tương đối | Trường hợp cần cân nhắc |
|---|---|---|
| 1100×1100 | Gọn hơn, thuận lợi khi không gian lắp hạn chế | Có thể cần nhiều quạt hơn để đạt tổng lưu lượng mục tiêu |
| 1220×1220 | Cân bằng giữa kích thước lắp đặt và lưu lượng của nhóm quạt vuông lớn | Phải xác nhận rõ đây là 1220 thực tế, không phải cách gọi chung của size 1200 |
| 1380×1380 | Có thể đạt lưu lượng lớn hơn tùy model và cấu hình | Yêu cầu lỗ chờ lớn hơn, khung chắc hơn và cần kiểm tra tổng chi phí triển khai |
Dữ liệu lưu lượng và công suất phải lấy từ từng model thực tế. Không nên dùng một bảng thông số chung để đại diện cho tất cả thương hiệu.
