Tấm làm mát nhà xưởng (Cooling Pad)

Mùa hè luôn là thời điểm “thử lửa” đối với các nhà quản lý. Khi nhiệt độ khu vực sản xuất tăng vọt, kéo theo hàng loạt hệ lụy trực tiếp: công nhân kiệt sức làm suy giảm năng suất lao động, trong khi hệ thống máy móc liên tục báo lỗi do quá nhiệt. Hóa đơn tiền điện cuối tháng chắc chắn sẽ “ăn mòn” một khoản khổng lồ trong biên lợi nhuận của doanh nghiệp.

Để giải quyết triệt để bài toán này, tấm làm mát nhà xưởng chính là lời giải tối ưu nhất. Được thiết kế như một hệ thống thông gió giảm nhiệt tự nhiên, giải pháp này giúp bạn cắt giảm tối đa chi phí đầu tư ban đầu và tối ưu chi phí vận hành so với các phương pháp làm lạnh truyền thống. Trong bài viết dưới đây, chúng tôi sẽ bóc tách toàn bộ thông số kỹ thuật, hướng dẫn công thức tính toán số lượng vật tư chuẩn xác và cung cấp bảng giá sỉ cập nhật mới nhất để bạn dễ dàng lên dự toán.

Cấu tạo và nguyên lý hoạt động của tấm làm mát Cooling Pad

Vật liệu giấy xơ vòng Cellulose và kết cấu màng

Nhiều người khi mới tìm hiểu thường đặt câu hỏi: “Làm sao một bề mặt bằng giấy có thể ngâm nước liên tục mà không bị bục nát?”. Bí mật tạo nên độ bền của sản phẩm nằm ở vật liệu cấu thành và công nghệ gia công.

• Chất liệu cốt lõi: Sản phẩm được chế tạo từ giấy xơ vòng Cellulose cao cấp. Trong quá trình gia công, giấy được tẩm một lớp keo chuyên dụng chống nước. Lớp keo này không chỉ gia cố độ cứng cáp cho khung cấu trúc mà còn ngăn chặn tình trạng mục nát, rêu mốc khi phải tiếp xúc với hệ thống nước tuần hoàn 24/7.

• Thiết kế tổ ong: Cấu trúc lượn sóng dạng tổ ong không đơn thuần mang tính thẩm mỹ mà được tính toán kỹ lưỡng về mặt khí động học. Thiết kế này giúp tối đa hóa diện tích bề mặt tiếp xúc giữa luồng không khí nóng và màng nước lạnh. Bề mặt tiếp xúc càng rộng, tốc độ bay hơi càng diễn ra nhanh chóng, mang lại hiệu suất làm mát càng sâu.

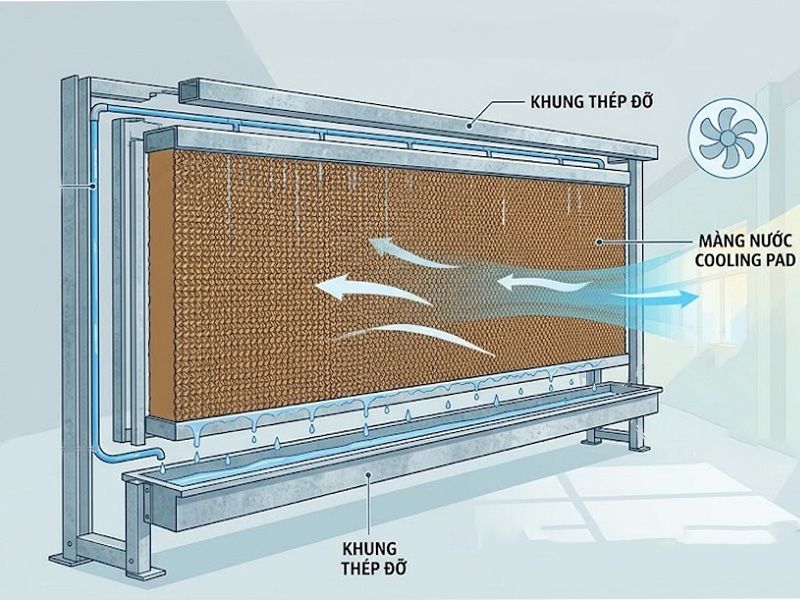

Nguyên lý trao đổi nhiệt áp suất âm

Tấm Cooling Pad không thể tự làm mát nếu đứng độc lập. Nó là một mắt xích trong một hệ thống đồng bộ, vận hành dựa trên cơ chế tạo áp suất âm bên trong khu vực sản xuất:

1. Đầu vào (Màng nước): Hệ thống bơm phân phối nước liên tục từ mép trên đỉnh tấm làm mát, chảy xuống dưới và tạo thành một lớp màng nước lạnh bao phủ toàn bộ các rãnh tổ ong.

2. Đầu ra (Quạt hút công nghiệp): Được lắp đặt ở mảng tường phía đối diện, các quạt hút công suất lớn sẽ liên tục hút và đẩy không khí nóng bức, ngột ngạt bên trong xưởng ra môi trường bên ngoài.

3. Quá trình thu nhiệt: Khi không khí cũ bị hút ra, sự chênh lệch áp suất buộc một luồng không khí mới phải tràn vào xưởng thông qua bề mặt các tấm Cooling Pad. Tại đây, không khí nóng mang nhiệt lượng gặp màng nước lạnh sẽ xảy ra hiện tượng bay hơi tự nhiên. Nước bốc hơi sẽ thu đi phần lớn nhiệt lượng của luồng khí.

Nhờ cơ chế vật lý này, luồng gió xuyên qua hệ thống và đi vào xưởng luôn duy trì trạng thái mát mẻ, giàu oxy. Dữ liệu thực tế tại các xưởng may mặc và trang trại chăn nuôi kín cho thấy, hệ thống có thể giúp không gian bên trong giảm từ 5 – 7 độ C so với cái nóng ngoài trời (mức giảm cụ thể sẽ phụ thuộc vào độ ẩm của môi trường tại từng thời điểm).

Phân loại tấm làm mát nhà xưởng và thông số kỹ thuật tiêu chuẩn

Khá nhiều chủ doanh nghiệp vội vàng chốt khối lượng mà bỏ qua bước chọn chuẩn loại màng lọc, dẫn đến hệ lụy nghiêm trọng: xưởng dệt may bị nấm mốc do độ ẩm ứ đọng, hoặc xưởng cơ khí rỉ sét toàn bộ dàn khung chỉ sau một mùa mưa. Để hệ thống phát huy 100% công suất làm mát mà không gây ra những tác dụng phụ ngoài ý muốn, việc chọn đúng “hệ gen” thiết bị là yếu tố tiên quyết.

Phân loại theo góc cắt sóng (Model 5090 và 7090)

Mỗi mô hình sản xuất sẽ đòi hỏi một tốc độ luân chuyển không khí khác nhau. Việc chọn sai góc cắt sóng sẽ trực tiếp làm giảm hiệu suất tản nhiệt của toàn hệ thống.

• Sóng 5090 (Góc cắt 45/45 độ): Thiết kế này tạo ra luồng khí hẹp, giúp nước được giữ lại trên bề mặt lâu hơn. Điều này đặc biệt hữu ích cho các khu vực yêu cầu kiểm soát độ ẩm nghiêm ngặt hoặc các không gian chuyên biệt như trang trại nông nghiệp, nhà kính ươm giống.

• Sóng 7090 (Góc cắt 45/15 độ): Sở hữu khe hở lớn hơn, thiết kế này thúc đẩy tốc độ trao đổi khí cực nhanh. Đây là lựa chọn hoàn hảo để thông gió cho các không gian ngột ngạt, có nhiệt lượng tỏa ra lớn như nhà xưởng dệt may, xưởng gia công cơ khí. (Khi thi công màng 7090, hãy kết hợp với hệ quạt hút có lưu lượng từ 44.000 m³/h trở lên để tối ưu áp suất tản nhiệt).

Phân loại theo vật liệu khung bọc

Khung bọc đóng vai trò như một “bộ xương” vững chắc, gánh vác toàn bộ trọng lượng của màng giấy ngậm nước. Lựa chọn vật liệu phù hợp với môi trường không chỉ giúp bạn giảm thiểu chi phí bảo trì mà còn đảm bảo an toàn lao động tuyệt đối.

• Khung Inox 304: Khả năng chống ăn mòn gần như hoàn hảo. Dù ngân sách đầu tư ban đầu cao hơn, đây vẫn là một lựa chọn xứng đáng cho các môi trường chứa hóa chất hoặc những công trình đặt mục tiêu tuổi thọ dài hạn.

• Khung hợp kim nhôm: Trọng lượng nhẹ, khả năng chống rỉ sét tốt đi kèm với chi phí cực kỳ hợp lý. Đây được xem là dòng vật liệu “quốc dân”, xuất hiện phổ biến tại hầu hết các khu công nghiệp hiện nay.

• Khung Composite: Nổi bật với tính năng cách điện tốt và khả năng chịu đựng thời tiết khắc nghiệt. Hệ khung này thường được các kỹ sư ưu tiên cho những dự án ven biển hoặc môi trường dễ bị xâm thực.

Tấm làm mát chống rêu mốc (Màng đen)

Nếu xưởng của bạn hoạt động trong khu vực phát sinh nhiều bụi bẩn, tấm làm mát màng đen chính là giải pháp tối ưu. Khác với loại tiêu chuẩn, phiên bản này được nhà sản xuất phủ thêm một lớp Teflon (hoặc hóa chất chống nấm mốc màu đen) lên bề mặt tiếp xúc ngoài cùng.

Lớp áo giáp này mang lại một tác dụng kép: Ngăn chặn triệt để tình trạng rêu mốc bám gây bít tắc khe hở gió, đồng thời cho phép đội ngũ bảo trì dễ dàng vệ sinh bằng vòi xịt nước áp lực mà không lo bục rách màng giấy. Các dữ liệu đo lường thực tế tại nhà máy cho thấy, lớp màng bảo vệ này giúp tăng tuổi thọ tấm giấy lên gấp 1.5 – 2 lần so với phiên bản thông thường.

Bảng so sánh thông số kỹ thuật màng làm mát:

Tiêu chí	Tấm Cooling Pad tiêu chuẩn	Tấm Cooling Pad chống rêu (Màng đen)
Đặc điểm bề mặt	Giấy xơ vòng Cellulose nguyên bản	Phủ lớp hóa chất Teflon chống thấm bám
Khả năng vệ sinh	Dễ rã nát nếu dùng lực nước mạnh	Chịu được áp lực nước xịt rửa tốt
Tốc độ gió qua màng	Tiêu chuẩn (1.0 – 1.5 m/s)	Ổn định, không bị cản trở bởi rêu mốc
Tuổi thọ trung bình	2 – 3 năm	4 – 5 năm (Tăng gấp 1.5 – 2 lần)

Bây giờ, khi đã nắm trong tay toàn bộ “DNA” của từng dòng vật tư, bạn đã hoàn toàn sẵn sàng để tự tay lên bản dự toán chi tiết. Hãy cùng chúng tôi lấy máy tính ra và ráp số lượng vào công thức chuẩn xác nhất ở phần tiếp theo.

Hướng dẫn công thức tính số lượng tấm làm mát cho nhà xưởng

Việc “ước lượng mù mờ” luôn mang đến những cái giá rất đắt. Nếu lắp đặt thiếu vật tư, nhiệt độ xưởng sẽ không thể hạ xuống mức mục tiêu, trong khi hệ thống quạt hút phải gồng gánh quá tải gây tiêu hao điện năng vô ích. Ngược lại, bố trí dư thừa không chỉ bòn rút trực tiếp ngân sách đầu tư ban đầu mà còn làm giảm áp suất âm, khiến luồng khí đi vào yếu ớt và dễ gây hiện tượng nước văng ngược vào xưởng.

Để chấm dứt sự mông lung này, chúng tôi sẽ hướng dẫn bạn công thức 4 bước chuẩn kỹ thuật MEP. Đừng lo lắng nếu bạn không phải là một kỹ sư, hệ thống phép tính này đã được đơn giản hóa đến mức ai cũng có thể tự mình lên dự toán chính xác.

Bước 1: Tính thể tích không gian nhà xưởng

Bắt đầu bằng việc xác định sức chứa không khí thực tế của khu vực cần làm mát. Công thức: V = Chiều dài x Chiều rộng x Chiều cao (m³). (Lưu ý: Nếu xưởng của bạn có thiết kế mái chóp chữ A, chỉ nên tính chiều cao đến phần trần giả hoặc đến cao độ lắp quạt. Việc cộng dồn toàn bộ phần không gian chết áp mái sẽ làm sai lệch đáng kể kết quả tính toán).

Bước 2: Xác định hệ số trao đổi khí

Mỗi ngành nghề sẽ sinh ra mức nhiệt, khói bụi và mùi hôi khác nhau. Hệ số ACH thể hiện số lần toàn bộ không khí trong xưởng được thay mới hoàn toàn trong một giờ. Dưới đây là định mức tiêu chuẩn:

• Nhà xưởng dệt may, giày da, bao bì: 40 – 60 lần/giờ (Mật độ nhân công đông, tích tụ nhiều bụi vải mịn).

• Xưởng cơ khí, chế tạo, ép nhựa: 30 – 40 lần/giờ (Phát sinh nhiệt lượng lớn từ cụm máy móc).

• Trang trại chăn nuôi khép kín: 60 – 80 lần/giờ (Cần xử lý tốc độ cao lượng khí Amoniac).

Bước 3: Tính tổng lưu lượng gió cần thiết (Q)

Đây là khối lượng không khí khổng lồ cần được hệ thống tuần hoàn hút ra và đẩy vào liên tục để duy trì sự thông thoáng. Công thức: Q = V x ACH (m³/h). Con số Q này cũng chính là cơ sở cốt lõi để bạn chọn tổng công suất quạt hút gió công nghiệp ở đầu ra.

Bước 4: Quy đổi ra diện tích và số lượng tấm làm mát

Nước chảy trên tấm pad cần một khoảng thời gian vừa đủ tiếp xúc với gió để bốc hơi. Các kỹ sư quy định vận tốc gió (v) đi qua bề mặt tấm lý tưởng nhất là từ 1.5 đến 2.0 m/s. Công thức tính diện tích màng giấy (S): S = Q / (v x 3600). Sau khi có tổng diện tích màng, bạn chỉ cần chia cho kích thước bề mặt của một tấm pad tiêu chuẩn để chốt số lượng vật tư cuối cùng.

Ví dụ: Để bạn dễ hình dung sự liên kết của các con số, hãy cùng bóc tách một dự án điển hình:

Một nhà xưởng may mặc có diện tích 1000m², trần cao 5m, sử dụng tấm làm mát kích thước chuẩn (Cao 1.8m x Rộng 0.6m tương đương 1.08m²/tấm).

• V (Thể tích): 1000m² x 5m = 5.000 m³.

• ACH (Hệ số): Xưởng may mặc, chọn mức trung bình là 50 lần/giờ.

• Q (Lưu lượng): 5.000 m³ x 50 = 250.000 m³/h.

• S (Diện tích màng): Chọn vận tốc gió đi qua bề mặt là 1.8 m/s. S = 250.000 / (1.8 x 3600) ≈ 38.5 m².

• Số lượng thực tế: 38.5 m² / 1.08 m² = 36 tấm làm mát.

Báo giá tấm làm mát nhà xưởng cập nhật mới nhất 2026

Thị trường thiết bị thông gió công nghiệp vốn dĩ rất nhiễu loạn. Không ít nhà thầu tung ra mức giá chào sân cực kỳ rẻ, nhưng lại mập mờ bóc tách chi phí hệ khung, lớp phủ hay phí vận chuyển, khiến tổng mức đầu tư thực tế của bạn bị dội lên đáng kể. Để giúp bạn nắm đằng chuôi trong việc kiểm soát tài chính, chúng tôi sẽ minh bạch hóa toàn bộ các yếu tố cấu thành báo giá tấm làm mát nhà xưởng.

Thực tế, giá thành của dòng vật tư này không đứng yên mà dao động dựa trên sự biến thiên của thị trường giấy nguyên liệu toàn cầu. Tuy nhiên, mức chi phí cuối cùng bạn phải chi trả sẽ luôn được quyết định bởi 4 yếu tố cốt lõi sau:

• Quy cách kích thước: Các nhà thầu cơ điện thường ưu tiên sử dụng chuẩn kích thước phổ thông: Cao 1800mm (hoặc 1500mm) x Rộng 600mm x Dày 150mm. Bám sát thông số tiêu chuẩn này giúp bạn hưởng mức giá tốt nhất nhờ tối ưu dây chuyền sản xuất hàng loạt, đồng thời rất dễ tìm mua vật tư thay thế khi đến hạn bảo trì.

• Vật liệu khung bọc: Quyết định chọn khung Inox 304 nguyên bản sẽ đẩy giá thành lên cao hơn khoảng 20 – 30% so với việc dùng khung hợp kim nhôm hoặc Composite cơ bản.

• Công nghệ màng phủ: Việc nâng cấp lên tấm làm mát chống rêu mốc (màng đen) đòi hỏi ngân sách đầu vào nhỉnh hơn đôi chút. Dẫu vậy, nếu đặt lên bàn cân Opex (chi phí vận hành dài hạn), tuổi thọ vật liệu tăng gấp rưỡi sẽ giúp doanh nghiệp tiết kiệm khoản tiền thay mới khổng lồ trong 5 năm tiếp theo.

• Khối lượng đơn hàng: Đây là lợi thế tuyệt đối của các dự án quy mô lớn. Khối lượng mét vuông (m2) thi công thực tế càng nhiều, tỷ lệ chiết khấu bạn nhận được trực tiếp từ nhà máy sẽ càng sâu.

Làm việc với các công trình công nghiệp, chúng tôi hiểu rằng tính pháp lý của hồ sơ thanh toán quan trọng không kém gì chất lượng sản phẩm. Chính vì vậy, mọi giao dịch tại hệ thống đều được chuẩn hóa 100%. Chúng tôi cung cấp đầy đủ hợp đồng thương mại, hóa đơn VAT hợp lệ và trọn bộ chứng chỉ CO/CQ chứng minh nguồn gốc xuất xứ vật liệu, giúp bộ phận Thu mua và Kế toán của bạn hoàn thiện hồ sơ nghiệm thu dễ dàng nhất.

Quy định lắp đặt và lịch bảo trì hệ thống Cooling Pad

Rất nhiều nhà quản lý phàn nàn về tình trạng màng giấy bục nát, rêu mốc xanh rờn và xưởng bốc mùi ẩm thấp chỉ sau một mùa hè vận hành. Để ngăn chặn triệt để rủi ro này và duy trì tuổi thọ màng giấy lên tới 4 – 5 năm, bạn bắt buộc phải tuân thủ nghiêm ngặt các tiêu chuẩn về không gian cũng như lịch trình chăm sóc định kỳ.

Yêu cầu về không gian và vị trí lắp đặt

Một hệ thống thông gió làm mát chỉ đạt mức áp suất âm lý tưởng khi được thiết kế đúng chuẩn kỹ thuật khí động học ngay từ bản vẽ.

• Bố trí luồng khí xuyên tâm: Dàn tấm làm mát nhà xưởng bắt buộc phải được lắp đặt ở mảng tường đối diện trực tiếp với hệ thống quạt hút công nghiệp. Cấu trúc đối xứng này tạo ra một đường ống gió tự nhiên khổng lồ, ép luồng không khí lạnh phải quét qua toàn bộ không gian làm việc trước khi bị đẩy ra ngoài. (Lưu ý chuyên môn: Khoảng cách từ dàn màng nước đến quạt hút không nên vượt quá 45 – 50 mét để tránh hiện tượng suy hao áp suất).

• Tích hợp màng lọc cặn: Nước cấp cho tấm pad hoạt động theo cơ chế tuần hoàn khép kín. Vì vậy, đường ống bơm hoặc bồn chứa phải được trang bị hệ thống lọc cặn nhiều lớp. Chi tiết nhỏ này giúp ngăn chặn cặn bẩn, bụi vải di chuyển theo dòng nước gây tắc nghẽn đường ống phân phối trên đỉnh khung, khiến màng giấy bị khô cục bộ và giảm hiệu suất tản nhiệt.

Quy trình bảo trì định kỳ

Không cần đến hóa chất đắt tiền, việc chăm sóc hệ thống Cooling Pad hoàn toàn phụ thuộc vào sự đều đặn và thao tác đúng kỹ thuật.

• Vệ sinh bề mặt giấy (1 – 2 tháng/lần): Sử dụng vòi nước sạch với áp lực thấp để xịt rửa thuận theo chiều dọc của các rãnh sóng tổ ong. Tuyệt đối không dùng máy rửa xe áp lực cao, vì các tia nước mạnh sẽ lập tức cắt rách kết cấu giấy xơ vòng Cellulose.

• Xử lý nguồn nước tuần hoàn: Định kỳ xả đáy, thau rửa bể chứa và thay mới nguồn nước. Đây là phương pháp rẻ nhất, hiệu quả nhất để ngăn chặn rong rêu sinh sôi, đồng thời triệt tiêu hoàn toàn mùi hôi ngai ngái phả vào khu vực sản xuất.

• Mẹo sấy khô tự nhiên: Trước khi kết thúc ca làm việc, hãy tắt máy bơm nước nhưng vẫn duy trì quạt hút chạy không tải khoảng 15 – 20 phút. Luồng gió luân chuyển sẽ sấy khô hoàn toàn lượng nước đọng trên các nếp gấp. Giữ bề mặt pad luôn trong trạng thái khô ráo qua đêm chính là “khắc tinh” tự nhiên của mọi loại nấm mốc.

Lời kết

Đứng trước áp lực khắc nghiệt của mùa nóng, tấm làm mát nhà xưởng không chỉ là một khoản vật tư tiêu hao thông thường, mà là một hạng mục đầu tư chiến lược. Giải pháp này giúp doanh nghiệp giải quyết trọn vẹn bài toán kép: đánh bay sức nóng ngột ngạt để bảo vệ sức khỏe, duy trì năng suất của người lao động, đồng thời tối ưu hóa triệt để chi phí đầu tư ban đầu và hóa đơn điện năng vận hành so với hệ thống máy lạnh trung tâm.

Là đơn vị phân phối và thi công hệ thống cơ điện lạnh công nghiệp uy tín, chúng tôi mang đến cho bạn giải pháp trọn gói. Với lợi thế kho hàng sẵn số lượng lớn, đội ngũ kỹ sư MEP am hiểu sâu sắc kết cấu nhà xưởng và chính sách bảo hành 1 đổi 1 minh bạch, chúng tôi cam kết chất lượng trên từng mét vuông vật liệu.
