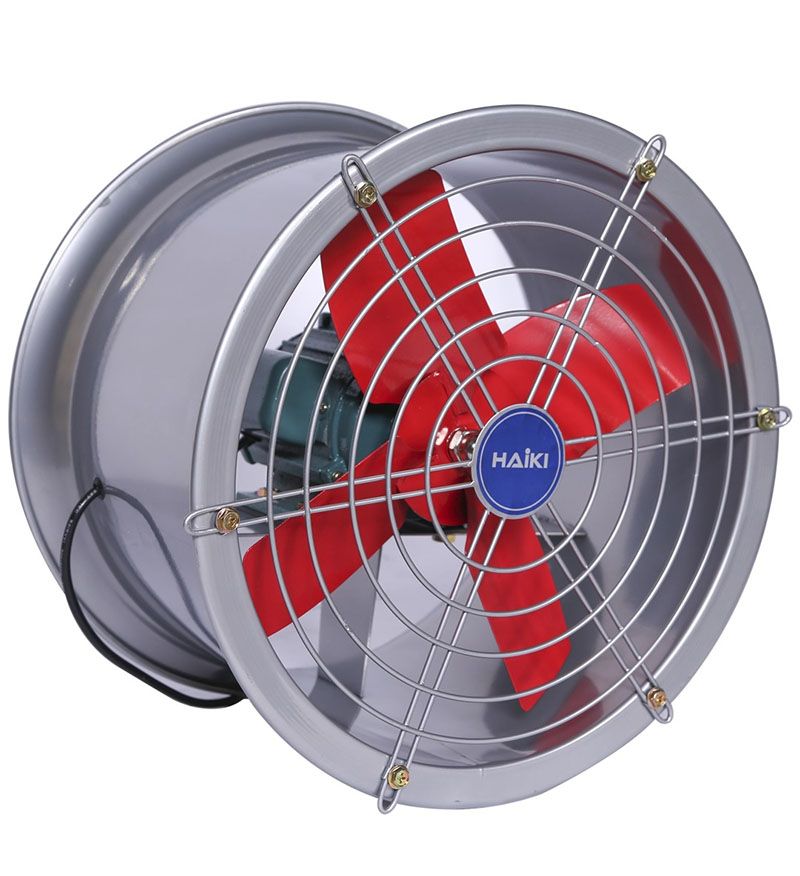

QUẠT HÚT CÔNG NGHIỆP TRÒN

Không gian rộng như nhà xưởng, khu sản xuất hay tầng hầm kín luôn phải đối mặt với một rủi ro hiện hữu: ứ đọng nhiệt và khí độc. Tình trạng này không chỉ làm giảm năng suất lao động mà còn vi phạm các quy định về an toàn sức khỏe. Để giải quyết triệt để bài toán này, quạt hút công nghiệp tròn được xem là giải pháp đối lưu không khí tối ưu, đáp ứng trọn vẹn tiêu chuẩn TCVN 5687:2010 về thông gió. Với dải thông số kỹ thuật đa dạng từ lưu lượng gió đến cột áp, chúng tôi tự tin mang đến thiết bị phù hợp nhất cho dự án của bạn, đồng thời cam kết cung cấp đầy đủ hồ sơ kỹ thuật phục vụ nghiệm thu khắt khe.

Phân loại quạt hút công nghiệp tròn theo truyền động

Trên thị trường hiện nay, tiêu chí quan trọng nhất để phân loại quạt hướng trục là kết cấu truyền động tức là cách động cơ kết nối với cánh quạt. Việc hiểu rõ cơ chế này giúp các kỹ sư thiết kế và bộ phận thu mua đánh giá chính xác ưu, nhược điểm của từng dòng thiết bị, từ đó đưa ra quyết định đầu tư đúng đắn nhất cho môi trường thực tế của doanh nghiệp.

Quạt hút công nghiệp tròn trực tiếp

Đây là dòng thiết bị có cấu tạo nguyên khối, trong đó động cơ được gắn liền trực tiếp với trục cánh quạt. Luồng khí khi bị hút vào sẽ đi xuyên qua và trực tiếp làm mát bề mặt motor.

• Đặc tính nổi bật:

  • Hiệu suất truyền động cao: Đạt mức tối đa do không bị suy hao năng lượng qua các chi tiết trung gian.

  • Thiết kế nhỏ gọn: Dễ dàng lắp đặt tại các vị trí có không gian hẹp hoặc treo trên các đường ống gió.

  • Tối ưu tài chính: Chi phí đầu tư ban đầu thấp hơn đáng kể so với dòng quạt gián tiếp.

• Ứng dụng thực tiễn: Quạt trực tiếp phát huy tối đa công năng trong các môi trường có nhiệt độ bình thường (dưới 40°C). Bạn nên sử dụng chúng cho các hệ thống thông gió cấp khí tươi, hút mùi tầng hầm hoặc làm mát nhà xưởng dệt may – những nơi không chứa hóa chất ăn mòn hay bụi bẩn đậm đặc.

Quạt hút công nghiệp tròn gián tiếp

Khác biệt hoàn toàn về mặt kết cấu cơ khí, dòng quạt này thiết kế phần động cơ đặt tách biệt bên ngoài, truyền động tới cánh quạt thông qua một hệ thống dây curoa và gối đỡ.

• Đặc tính nổi bật:

  • Bảo vệ motor tuyệt đối: Động cơ không nằm trong luồng gió, tránh được hoàn toàn sự tác động của khí nóng hoặc bụi bẩn.

  • Linh hoạt vận hành: Kỹ thuật viên có thể dễ dàng điều chỉnh tốc độ vòng quay và lưu lượng gió chỉ bằng cách thay đổi kích thước puly truyền động mà không cần can thiệp vào motor.

• Ứng dụng thực tiễn: Đây là lựa chọn bắt buộc đối với các môi trường làm việc khắc nghiệt. Hệ thống phát huy sức mạnh khi làm nhiệm vụ hút khí thải nhiệt độ cao (lên tới hàng trăm độ C), hút bụi trong buồng sơn, môi trường bay hơi hóa chất, hoặc các xưởng cơ khí xả ra nhiều mạt sắt.

Dù yêu cầu chi phí bảo dưỡng định kỳ cao hơn (do phải căn chỉnh và thay thế dây curoa), tuổi thọ của động cơ quạt gián tiếp trong môi trường công nghiệp nặng thường kéo dài gấp 2 đến 3 lần so với loại trực tiếp.

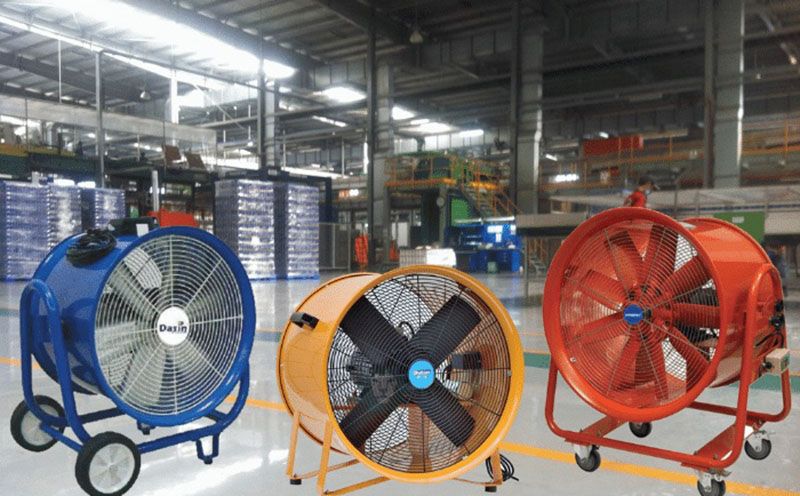

Thông số kỹ thuật và tiêu chuẩn vận hành quạt hút công nghiệp tròn

Lựa chọn sai thông số không chỉ là câu chuyện lãng phí ngân sách đầu tư ban đầu. Nếu mức cột áp tính toán quá yếu, luồng khí ứ đọng sẽ không thể vượt qua sức cản của đường ống dài để thoát ra ngoài. Nếu chọn nhầm vật liệu vỏ quạt trong môi trường đầy hơi axit, thiết bị có thể rỉ sét và hỏng hóc chỉ sau vài tháng vận hành. Để giải quyết triệt để bài toán lưu lượng gió đã nhắc đến ở phần trước, chúng tôi sẽ giúp bạn “dịch” những thông số khô khan này thành các tiêu chí dễ hiểu nhất, từ đó tự tin đưa ra quyết định chốt vật tư cho dự án.

Dưới đây là dải thông số định mức tiêu chuẩn để bạn đối chiếu trực tiếp với yêu cầu của công trình:

• Lưu lượng gió: Cung cấp dải lưu lượng rộng từ 2.000 m³/h đến 120.000 m³/h, tùy thuộc vào kích thước sải cánh. (Mẹo nhỏ: Thể tích luồng khí luân chuyển càng lớn, không gian càng nhanh chóng được làm mát. Một xưởng rộng 1.000 m³ yêu cầu thay đổi không khí 6 lần mỗi giờ sẽ cần một hệ thống đáp ứng tổng lưu lượng tối thiểu 6.000 m³/h).

• Cột áp: Dao động linh hoạt từ 50 Pa đến 1.500 Pa. Nếu lưu lượng là lượng nước, thì cột áp chính là “lực đẩy”. Cột áp càng cao, quạt càng dễ dàng đẩy khí thải xuyên qua các hệ thống đường ống gió gấp khúc hoặc các màng lọc bụi dày đặc.

• Công suất động cơ: Trải dài từ 0.37 kW đến 37 kW. Chúng tôi tích hợp các dòng động cơ đạt tiêu chuẩn tiết kiệm năng lượng toàn cầu IE2, IE3, giúp nhà máy cắt giảm đáng kể chi phí điện năng trong suốt vòng đời dự án.

• Độ ồn: Được kiểm định khắt khe trong buồng tiêu âm, duy trì ở mức 65 dB – 85 dB. Chỉ số này đảm bảo môi trường làm việc tuân thủ nghiêm ngặt các quy định về an toàn sức khỏe nghề nghiệp, không gây tổn thương thính lực cho công nhân.

• Vật liệu chế tạo: Đáp ứng mọi tiêu chuẩn vật liệu trong hồ sơ thầu. Vỏ quạt gia công từ thép CT3 sơn tĩnh điện (cho môi trường thường) hoặc Inox 304 (cho môi trường ăn mòn). Điểm nhấn nằm ở bộ cánh quạt làm bằng hợp kim nhôm đúc áp lực, hỗ trợ cân bằng động hoàn hảo, chống rung lắc và giảm tải cho trục động cơ.

• Tiêu chuẩn bảo vệ động cơ: Các thiết bị mặc định đạt chuẩn IP55 (chống bụi mịn và tia nước xâm nhập) cùng cấp cách điện Class F. Đối với các hạng mục nghiệm thu phòng cháy chữa cháy khắt khe, bạn hoàn toàn có thể chỉ định nâng cấp lên motor Class H, bảo đảm khả năng hoạt động liên tục ở 300°C trong suốt 2 giờ khi có sự cố hỏa hoạn.

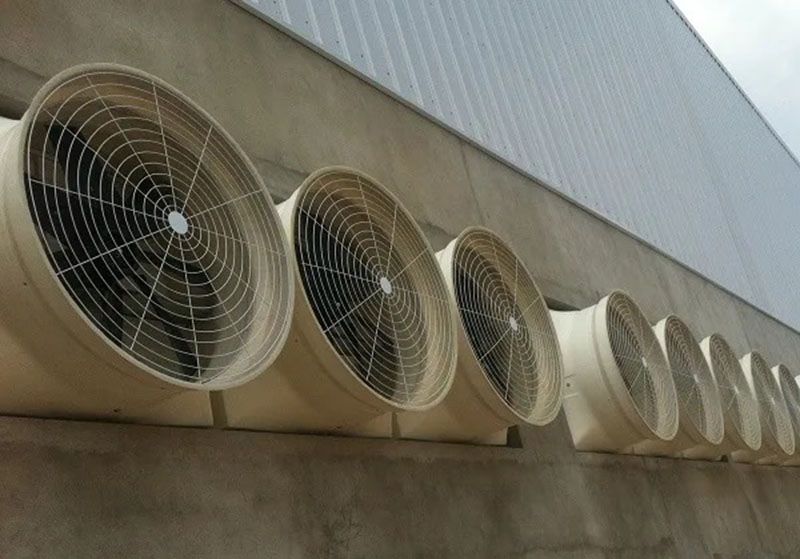

Ứng dụng trong hệ thống thông gió công nghiệp

Để tránh những rủi ro đắt giá đó, chúng tôi sẽ bóc tách các kịch bản lắp đặt chuẩn xác nhất trong một hệ thống thông gió công nghiệp, giúp bạn tối ưu hóa luồng khí cho từng không gian đặc thù.

Từ bản vẽ ra đến công trường, mỗi khu vực lại đặt ra một bài toán đối lưu không khí riêng biệt. Dưới đây là 4 vị trí ứng dụng thực tiễn mang lại hiệu quả rõ rệt nhất, được giới chủ đầu tư và các tổng thầu cơ điện ưu tiên hàng đầu:

1. Hệ thống cấp khí tươi và hút thải tầng hầm: Khí CO sinh ra từ ống xả phương tiện giao thông vốn nặng hơn không khí và luôn có xu hướng quẩn lại ở các góc khuất của tầng hầm sâu. Bằng cách kết nối quạt hướng trục với mạng lưới ống gió tôn mạ kẽm, hệ thống sẽ tạo ra dòng đối lưu cưỡng bức. Luồng khí độc bị hút xả ra ngoài, đồng thời bổ sung lượng Oxy (O2) dồi dào, triệt tiêu hoàn toàn cảm giác nhức đầu, ngột ngạt cho cư dân hay nhân viên an ninh.

2. Thông gió làm mát nhà xưởng sản xuất: Tại các xưởng dệt may, xưởng cơ khí hay chế biến gỗ, nhiệt lượng tỏa ra từ máy móc kết hợp cùng mật độ nhân công cao tạo nên môi trường làm việc cực kỳ oi bức. Thiết bị lúc này hoạt động như một “lá phổi” khổng lồ của nhà máy. Chúng liên tục hút khí nóng, bụi bẩn và mạt cưa lơ lửng đẩy ra ngoài màng lọc. Dữ liệu đo đạc thực tế từ các dự án của chúng tôi cho thấy, một hệ thống thông gió bố trí chuẩn xác có thể giúp giảm nhiệt độ xưởng xuống từ 3-5°C so với môi trường ngoài trời.

3. Hệ thống hút khói hành lang: Đây là kịch bản mang tính sống còn đối với mọi tòa nhà. Quạt (bắt buộc sử dụng dòng motor Class H chịu nhiệt độ cao 300°C/2h) được đấu nối đồng bộ vào hệ thống báo cháy trung tâm. Khi có sự cố hỏa hoạn, tín hiệu kích hoạt sẽ ép quạt chạy ở công suất tối đa ngay lập tức. Luồng lực hút mạnh mẽ này dọn sạch khói đen độc hại tại các hành lang, tạo ra khoảng thời gian “vàng” vô giá để cư dân thoát hiểm an toàn và hỗ trợ lực lượng cứu hỏa nhanh chóng tiếp cận hiện trường.

4. Hút mùi khu vực bếp công nghiệp và căng tin: Hơi nóng, dầu mỡ và mùi thức ăn tại bếp ăn nhà máy rất dễ bám dính vào các bề mặt, gây ẩm mốc và vi phạm các tiêu chuẩn về vệ sinh an toàn thực phẩm. Lắp đặt quạt nối ống tại các chụp hút mùi sẽ giải quyết triệt để tình trạng này. Tuy nhiên, bài học kinh nghiệm dành cho nhà thầu là hãy luôn tích hợp thêm màng lọc mỡ trước miệng hút, nhằm bảo vệ cánh quạt và động cơ khỏi tình trạng kẹt rít do dầu mỡ tích tụ lâu ngày.

Mỗi kịch bản ứng dụng đều đòi hỏi những phương án gia cố và phụ kiện đi kèm khác biệt để cụm máy phát huy tối đa 100% công năng. Nếu bạn vẫn đang phân vân trong việc bố trí sơ đồ luồng gió cho dự án sắp tới, hãy [Nhận Ngay Bản Vẽ CAD Layout Thông Gió Mẫu] hoặc tiếp tục theo dõi nội dung bên dưới, nơi chúng ta sẽ bàn sâu về các nguyên tắc thi công, lắp đặt và bảo dưỡng thiết bị để kéo dài tuổi thọ lên mức tối đa.

Bảng báo giá quạt hút công nghiệp tròn tham khảo

Bộ phận Thu mua thường tốn hàng tuần lễ chỉ để chờ đợi các email báo giá rời rạc. Việc thiếu vắng một con số cơ sở khiến quá trình lập dự toán bị đình trệ, thậm chí đặt dự án trước rủi ro vượt mức ngân sách chi phí đầu tư ban đầu) cho phép. Thấu hiểu áp lực tiến độ đó, chúng tôi minh bạch hóa chi phí ngay dưới đây. Bảng định mức này được thiết kế để bạn có thể sao chép trực tiếp vào bảng dự toán sơ bộ của mình chỉ trong 3 giây.

Lưu ý : Đây là mức giá bán lẻ tham khảo dành cho cấu hình tiêu chuẩn (vỏ thép CT3, động cơ thường). Đơn giá thực tế sẽ dao động tùy thuộc vào biến động giá vật tư cơ khí trên thị trường.

Tại sao lại có sự chênh lệch lớn ở cùng một mức công suất? Giá trị cấu thành của một hệ thống quạt hướng trục công nghiệp bị chi phối bởi 3 yếu tố cốt lõi:

• Thương hiệu động cơ: Việc lựa chọn motor nhập khẩu cao cấp (ABB, Siemens, Teco) luôn có giá thành cao hơn từ 30-50% so với các dòng động cơ nội địa hoặc liên doanh, đổi lại sự bền bỉ trong môi trường khắc nghiệt.

• Vật liệu gia công: Nếu môi trường của bạn yêu cầu chống ăn mòn tuyệt đối bằng Inox 304 thay vì thép CT3 sơn tĩnh điện, chi phí vỏ quạt sẽ tăng lên đáng kể.

• Tiêu chuẩn phòng cháy: Các dự án yêu cầu động cơ Class H (chịu nhiệt 300°C/2h) phục vụ công tác hút khói hành lang PCCC sẽ có biểu giá riêng biệt theo quy chuẩn kiểm định.

Bạn đang triển khai một dự án quy mô lớn và cần tối ưu hóa dòng tiền? Đừng dùng mức giá bán lẻ để tính toán hồ sơ thầu.

Tổng kết

Quạt hút công nghiệp tròn là thiết bị cơ điện then chốt giúp giải nhiệt không gian lao động và đáp ứng nghiêm ngặt quy chuẩn PCCC. Chúng tôi cam kết phân phối thiết bị chính hãng, đính kèm trọn bộ chứng từ CO/CQ minh bạch và đảm bảo tiến độ giao hàng sát sao nhất. Đừng để hệ thống thông gió làm chậm quá trình nghiệm thu dự án.
