Giải pháp làm mát bằng tản nhiệt buồng hơi trong công nghiệp

09/11/2026 Nghị Nextfan 66 lượt xem

Trong các nhà máy hiện đại, việc kiểm soát nhiệt độ thiết bị là yếu tố then chốt để đảm bảo hiệu suất và tuổi thọ máy móc. Làm mát bằng tản nhiệt buồng hơi đang trở thành giải pháp được nhiều người tin dùng nhờ khả năng phân tán nhiệt nhanh, đồng đều và ổn định. Bài viết này sẽ giúp bạn hiểu rõ nguyên lý, ưu điểm và ứng dụng thực tế của công nghệ này trong sản xuất công nghiệp.

Nội Dung Chính

Tản nhiệt buồng hơi là gì?

Tản nhiệt buồng hơi (Vapor Chamber) là thiết bị truyền nhiệt hai pha, được thiết kế để hấp thụ và phân tán nhiệt nhanh chóng từ nguồn phát nhiệt sang một diện tích bề mặt lớn hơn. Hiện nay, công nghệ này được ứng dụng trong điện thoại, laptop hay các thiết bị điện tử công nghệ. Trong công nghiệp, đây là giải pháp làm mát thụ động, không cần bơm hay bộ phận chuyển động, giúp giảm nhiệt độ linh kiện, tủ điện, biến tần và các thiết bị công suất cao một cách hiệu quả và ổn định.

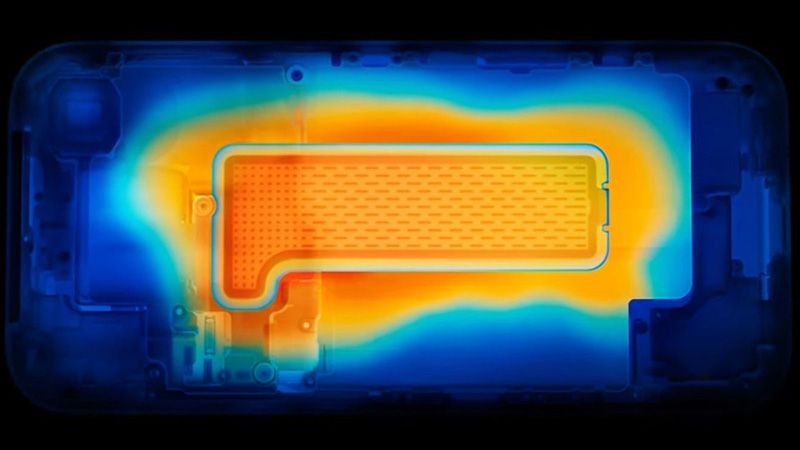

Tản nhiệt buồng hơi được thiết kế để hấp thụ và phân tán nhiệt

Cấu tạo của tản nhiệt buồng hơi

Tản nhiệt buồng hơi có cấu trúc dạng tấm phẳng, bên trong được bịt kín và chứa môi chất làm việc. Dưới đây là cấu tạo chi tiết:

Vỏ buồng (Envelope)

Vỏ buồng là phần khung kín, thường được chế tạo từ đồng hoặc nhôm – hai vật liệu có độ dẫn nhiệt cao và khả năng gia công chính xác. Vỏ có dạng tấm dẹt, hình chữ nhật, vuông hoặc tùy biến theo thiết kế thiết bị. Nhiệm vụ chính của vỏ là:

Tạo không gian kín chứa chất lỏng và hơi bên trong.
Truyền nhiệt từ nguồn phát (linh kiện, module công suất) sang toàn bộ bề mặt buồng.
Đảm bảo độ bền cơ học, chịu được áp suất và nhiệt độ vận hành trong môi trường công nghiệp.

Chất lỏng làm mát (Working fluid)

Bên trong buồng hơi chứa một lượng nhỏ chất lỏng đặc biệt, phổ biến nhất là nước khử ion (deionized water) hoặc một số dung môi chuyên dụng tùy theo dải nhiệt hoạt động. Chất lỏng này đóng vai trò trung gian trong quá trình truyền nhiệt hai pha:

Khi tiếp xúc với vùng nóng, chất lỏng bay hơi, hấp thụ nhiệt lượng lớn.
Hơi di chuyển đến vùng mát hơn, ngưng tụ và giải phóng nhiệt ra ngoài.
Quá trình này lặp lại liên tục, tạo thành vòng tuần hoàn khép kín.
Lượng chất lỏng được tính toán rất chính xác: quá ít sẽ gây khô cục bộ, quá nhiều sẽ giảm hiệu suất bay hơi.

Cấu trúc mao dẫn (Wick structure)

Thành trong của vỏ buồng được phủ hoặc gia công một lớp cấu trúc mao dẫn (wick), có thể là dạng lưới đồng, rãnh vi mô (micro-grooves), bột đồng thiêu kết (sintered powder) hoặc kết hợp nhiều dạng. Wick có hai chức năng quan trọng:

Dẫn chất lỏng đã ngưng tụ từ vùng mát quay trở lại vùng nóng nhờ lực mao dẫn.
Phân bố đều chất lỏng trên toàn bộ bề mặt tiếp xúc nhiệt, tránh hiện tượng khô cục bộ.
Chất lượng và thiết kế của wick ảnh hưởng trực tiếp đến khả năng vận hành của buồng hơi ở các hướng lắp đặt khác nhau và dưới tải nhiệt cao.

Đây là khu vực trên bề mặt buồng hơi trực tiếp tiếp xúc với nguồn phát nhiệt (ví dụ: CPU, IGBT, module công suất, biến tần). Tại vùng này:

Nhiệt từ linh kiện truyền vào vỏ buồng.
Chất lỏng trong wick bay hơi nhanh, hấp thụ nhiệt lượng lớn.
Áp suất hơi tăng nhẹ, đẩy hơi di chuyển sang các vùng xung quanh.
Thiết kế vùng tiếp xúc cần đảm bảo độ phẳng, sạch và tiếp xúc nhiệt tốt (thường dùng keo tản nhiệt hoặc tấm dẫn nhiệt).

Vùng ngưng tụ (Condenser zone)

Là phần bề mặt buồng hơi xa nguồn nhiệt, thường gắn với cánh tản nhiệt, vỏ máy hoặc khung trao đổi nhiệt. Tại đây:

Hơi nóng từ vùng evaporator di chuyển đến và gặp nhiệt độ thấp hơn.
Hơi ngưng tụ thành chất lỏng, giải phóng nhiệt ra môi trường.
Chất lỏng sau đó được wick dẫn ngược về vùng nóng, hoàn thành chu trình.
Vùng ngưng tụ càng lớn và thông thoáng thì khả năng tản nhiệt càng cao.

Nguyên lý hoạt động của làm mát bằng tản nhiệt buồng hơi

Làm mát bằng tản nhiệt buồng hơi hoạt động dựa trên nguyên lý truyền nhiệt hai pha: bay hơi và ngưng tụ của chất lỏng trong một khoang kín. Quá trình này giúp hấp thụ nhiệt từ nguồn phát và phân tán nhanh ra diện tích bề mặt lớn hơn mà không cần bơm hay bộ phận chuyển động.

Khi thiết bị công nghiệp như biến tần, module công suất, CPU hay IGBT hoạt động, nhiệt lượng sinh ra được truyền vào vùng tiếp xúc của buồng hơi. Tại đây, chất lỏng trong cấu trúc mao dẫn tiếp xúc với bề mặt nóng và nhanh chóng bay hơi, chuyển từ pha lỏng sang pha hơi. Quá trình bay hơi hấp thụ một lượng nhiệt lớn, giúp giảm nhiệt độ ngay tại nguồn phát.

Vùng tiếp xúc nhiệt (Evaporator zone)

Sau khi bay hơi, áp suất hơi trong buồng tăng nhẹ, đẩy luồng hơi di chuyển từ vùng nóng sang các khu vực có nhiệt độ thấp hơn. Vì buồng hơi là khoang kín và dẹt, hơi có thể lan tỏa theo cả hai chiều ngang và dọc, giúp nhiệt được phân bố đều thay vì tập trung tại một điểm.

Khi hơi nóng đến vùng ngưng tụ, thường là phần bề mặt gắn với cánh tản nhiệt, vỏ máy hoặc khung trao đổi nhiệt, nhiệt độ thấp hơn khiến hơi chuyển ngược lại thành chất lỏng. Quá trình này giải phóng nhiệt lượng đã hấp thụ trước đó ra môi trường. Nhiệt được tản ra không khí thông qua cánh tản nhiệt hoặc hệ thống làm mát bên ngoài.

Sau khi ngưng tụ, chất lỏng không tự chảy ngược về vùng nóng mà được dẫn trở lại nhờ cấu trúc mao dẫn bên trong buồng. Lực mao dẫn kéo chất lỏng từ vùng ngưng tụ về vùng bay hơi, đồng thời phân bố đều chất lỏng trên toàn bộ bề mặt tiếp xúc nhiệt. Nhờ đó, vòng tuần hoàn được duy trì liên tục mà không cần bơm hay nguồn năng lượng phụ.

Nhờ nguyên lý bay hơi – ngưng tụ trong khoang kín kết hợp với cấu trúc mao dẫn, tản nhiệt buồng hơi có khả năng làm mát nhanh, đồng đều và ổn định, phù hợp cho các thiết bị công nghiệp có mật độ nhiệt cao nhưng không gian lắp đặt hạn chế.

Ưu – Nhược điểm của làm mát bằng tản nhiệt buồng hơi

Làm mát bằng tản nhiệt buồng hơi đang ngày càng được ứng dụng rộng rãi trong công nghiệp nhờ khả năng xử lý các nguồn nhiệt tập trung, công suất cao trong không gian hạn chế. Tuy nhiên, giống như mọi giải pháp kỹ thuật, công nghệ này cũng có những ưu điểm nổi bật và một số hạn chế cần lưu ý khi lựa chọn và triển khai.

Ưu điểm

Truyền và phân tán nhiệt nhanh, đồng đều: Buồng hơi sử dụng cơ chế bay hơi – ngưng tụ hai pha, giúp nhiệt được truyền đi nhanh hơn nhiều lần so với dẫn nhiệt bằng kim loại thuần túy, đồng thời phân tán đều theo hai chiều ngang và dọc, giảm điểm nóng cục bộ.
Hoạt động thụ động, không cần bộ phận chuyển động: Hệ thống không dùng bơm, quạt hay chi tiết cơ khí chuyển động bên trong. Nhờ đó giảm tiếng ồn, độ rung và nguy cơ hỏng hóc cơ học, phù hợp với môi trường công nghiệp yêu cầu độ ổn định cao.
Tuổi thọ cao, ít bảo trì: Buồng hơi là khoang kín, chất lỏng làm mát được tính toán chính xác và tuần hoàn liên tục trong vòng khép kín, nên hầu như không cần bảo trì định kỳ, chỉ cần đảm bảo tiếp xúc nhiệt tốt và vệ sinh bề mặt bên ngoài.
Phù hợp không gian hẹp, mật độ nhiệt cao: Với thiết kế dạng tấm dẹt, buồng hơi có thể lắp trong các thiết bị nhỏ gọn nhưng vẫn đáp ứng yêu cầu tản nhiệt lớn, đặc biệt hiệu quả với nguồn nhiệt tập trung như IGBT, module công suất, biến tần, server công nghiệp.
Ổn định nhiệt lâu dài: Quá trình bay hơi – ngưng tụ diễn ra liên tục và tự điều chỉnh theo tải nhiệt, giúp duy trì nhiệt độ thiết bị trong ngưỡng an toàn, góp phần kéo dài tuổi thọ linh kiện và giảm sự cố quá nhiệt.

Tản nhiệt buồng hơi giúp phân tán nhiệt nhanh, làm mát hiệu quả

Nhược điểm

Chi phí đầu tư ban đầu cao: So với ống dẫn nhiệt hoặc cánh tản nhiệt nhôm truyền thống, tản nhiệt buồng hơi có giá thành cao hơn do vật liệu và quy trình chế tạo phức tạp.
Yêu cầu thiết kế và lắp đặt chính xác: Hiệu quả làm mát phụ thuộc nhiều vào độ phẳng bề mặt tiếp xúc, lực ép, loại keo/tấm dẫn nhiệt và hướng lắp đặt. Nếu thiết kế kém, buồng hơi có thể không phát huy hết khả năng hoặc hoạt động không ổn định.
Nhạy cảm với tiếp xúc nhiệt kém: Nếu bề mặt tiếp xúc giữa nguồn nhiệt và buồng hơi không phẳng, bẩn hoặc ép không đều, nhiệt khó truyền vào buồng, dẫn đến hiện tượng khô cục bộ, giảm hiệu suất và có thể gây quá nhiệt tại điểm tiếp xúc.

Ứng dụng của làm mát bằng tản nhiệt buồng hơi

Nhờ khả năng truyền và phân tán nhiệt nhanh, đồng đều trong không gian hạn chế, làm mát bằng tản nhiệt buồng hơi đang được áp dụng rộng rãi trong nhiều lĩnh vực công nghiệp và thiết bị công suất cao. Dưới đây là các ứng dụng tiêu biểu của công nghệ này trong thực tế sản xuất và vận hành:

Thiết bị điện tử công suất và biến tần: Buồng hơi được tích hợp vào các bộ điều khiển động cơ, biến tần, bộ chuyển đổi DC–AC, giúp tản nhiệt, duy trì hiệu suất ổn định và kéo dài tuổi thọ linh kiện trong môi trường nhà máy.
Tủ điện công nghiệp và trung tâm điều khiển: Các tủ PLC, tủ điều khiển trung tâm, MCC sinh nhiệt lớn do nhiều thiết bị hoạt động liên tục. Tản nhiệt buồng hơi giúp giảm nhiệt độ bên trong tủ, hạn chế quá nhiệt, giảm reliance vào quạt làm mát và nâng cao độ tin cậy hệ thống.
Máy công cụ CNC, laser và thiết bị gia nhiệt: Đầu phát laser, bộ nguồn máy CNC sinh nhiệt lớn trong thời gian dài. Tản nhiệt buồng hơi được gắn trực tiếp vào nguồn nhiệt hoặc vỏ máy, giúp giảm biến dạng nhiệt, nâng cao độ chính xác gia công và ổn định quy trình sản xuất.
Thiết bị y tế công nghiệp và hệ thống chẩn đoán hình ảnh: Máy X-quang, MRI, CT và các hệ thống xử lý tín hiệu y tế cần kiểm soát nhiệt độ chặt chẽ để đảm bảo độ chính xác và an toàn. Buồng hơi giúp làm mát các board mạch công suất, nguồn cao áp mà không gây tiếng ồn hay rung động.
Server công nghiệp, trung tâm dữ liệu nhúng: Trong các nhà máy thông minh, server công nghiệp hoạt động liên tục với tải cao. Tản nhiệt buồng hơi giúp giảm nhiệt độ CPU, GPU và chipset, hạn chế throttling và sự cố ngừng hoạt động đột ngột.
Thiết bị chiếu sáng công nghiệp công suất cao: Đèn LED nhà xưởng, đèn pha sân vận động, đèn đường công suất lớn sử dụng driver và chip LED sinh nhiệt cao. Buồng hơi gắn trực tiếp vào bộ tản nhiệt giúp giảm nhiệt độ junction, duy trì quang thông và kéo dài tuổi thọ đèn.
Điện thoại: Trang bị trên các dòng máy cao cấp, điện thoại chơi game để duy trì hiệu năng khi tác vụ nặng.
Laptop và công nghiệp: Dùng cho các thiết bị điện tử công suất cao, máy tính xách tay gaming.

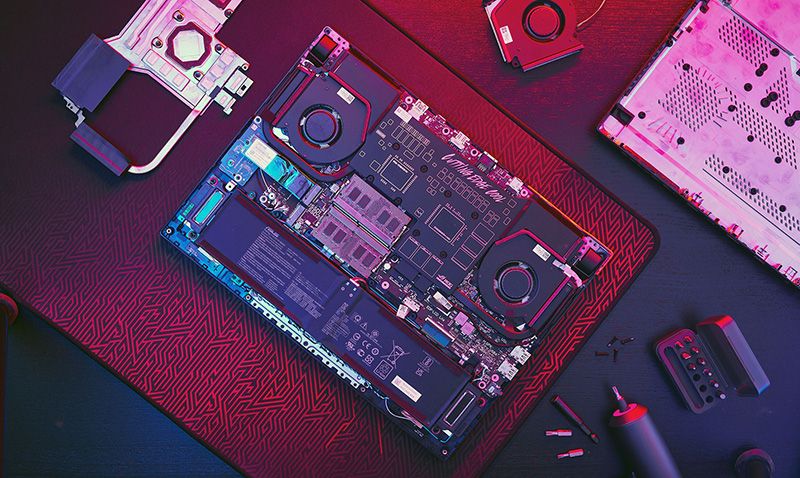

Tản nhiệt buồng hơi được lắp đặt trong các thiết bị điện tử như máy tính, điện thoại

Câu hỏi thường gặp (FAQ)

Làm mát bằng tản nhiệt buồng hơi có phù hợp cho mọi thiết bị công nghiệp không?

Không hoàn toàn. Tản nhiệt buồng hơi phát huy hiệu quả cao nhất với thiết bị có nguồn nhiệt tập trung, mật độ nhiệt lớn và không gian lắp đặt hạn chế. Với thiết bị sinh nhiệt thấp, phân tán rộng hoặc đã có hệ thống làm mát bằng quạt/ nước đủ tốt, việc dùng buồng hơi có thể không mang lại lợi ích tương xứng với chi phí.

Tuổi thọ của tản nhiệt buồng hơi là bao lâu?

Trong điều kiện lắp đặt đúng thiết kế, không bị biến dạng cơ học và vận hành trong dải nhiệt cho phép, tản nhiệt buồng hơi có tuổi thọ rất cao, thường từ 5 – 10 năm hoặc hơn.

Có cần bảo trì định kỳ không?

Hầu như không cần bảo trì định kỳ cho bản thân buồng hơi, vì đây là thiết bị thụ động, kín, không có bộ phận chuyển động hay chất lỏng cần bổ sung.

Làm mát bằng tản nhiệt buồng hơi là giải pháp tối ưu cho nhiều thiết bị công nghiệp hiện đại, giúp kiểm soát nhiệt độ hiệu quả, nâng cao độ ổn định và kéo dài tuổi thọ máy móc. Hiểu rõ nguyên lý, ưu nhược điểm và ứng dụng thực tế sẽ giúp doanh nghiệp lựa chọn và triển khai hệ thống tản nhiệt phù hợp, tiết kiệm chi phí vận hành lâu dài.

Tham khảo các dòng sản phẩm làm mát tại Nextfan

Bên cạnh tản nhiệt buồng hơi cho linh kiện, việc kiểm soát nhiệt độ tổng thể không gian sản xuất cũng rất quan trọng. Khách hàng có thể tham khảo thêm các giải pháp quy mô lớn khác như:

Hệ thống làm mát nhà xưởng bằng hơi nước: Hạ nhiệt diện rộng, tiết kiệm điện và cải thiện môi trường làm việc.
Quạt hút công nghiệp: Tăng cường lưu thông không khí.
Buồng phun sơn màng nước: Thu gom bụi sơn tại xưởng sản xuất, xem chi tiết cấu tạo buồng phun sơn màng nước để chọn cấu hình phù hợp.

Nhìn chung, tản nhiệt buồng hơi giúp kiểm soát nhiệt độ thiết bị công nghiệp hiện đại, nâng cao độ ổn định và kéo dài tuổi thọ máy móc. Hiểu rõ nguyên lý, ưu nhược điểm và ứng dụng thực tế giúp doanh nghiệp triển khai hệ thống tản nhiệt phù hợp, tiết kiệm chi phí vận hành dài hạn.
