Cách đấu công tắc quạt hơi nước đúng kỹ thuật và an toàn
Cách đấu công tắc quạt hơi nước cần dựa trên sơ đồ chân của công tắc, cấu tạo mô-tơ và chức năng của từng dây dẫn. Với bộ ba công tắc cơ thông dụng, hệ thống gồm công tắc điều chỉnh tốc độ quạt, công tắc bơm nước và công tắc đảo gió. Nextfan hướng dẫn cách nhận biết, đấu nối và kiểm tra bộ công tắc nhằm hạn chế tình trạng chập điện, cháy mô-tơ hoặc thiết bị hoạt động sai chức năng.
Cảnh báo: Quạt hơi nước sử dụng nguồn điện 220 V trong môi trường có độ ẩm cao. Người thực hiện phải ngắt nguồn hoàn toàn, kiểm tra hết điện bằng thiết bị đo và đối chiếu sơ đồ của nhà sản xuất trước khi thao tác. Nếu không có chuyên môn về điện, bạn nên liên hệ kỹ thuật viên để được hỗ trợ.
Cấu tạo bộ công tắc cơ của quạt hơi nước
Bộ công tắc cơ điều khiển trực tiếp mô-tơ quạt, bơm tuần hoàn nước và cơ cấu đảo gió. Cách bố trí phổ biến gồm một công tắc chính ở giữa và hai công tắc phụ ở hai bên.

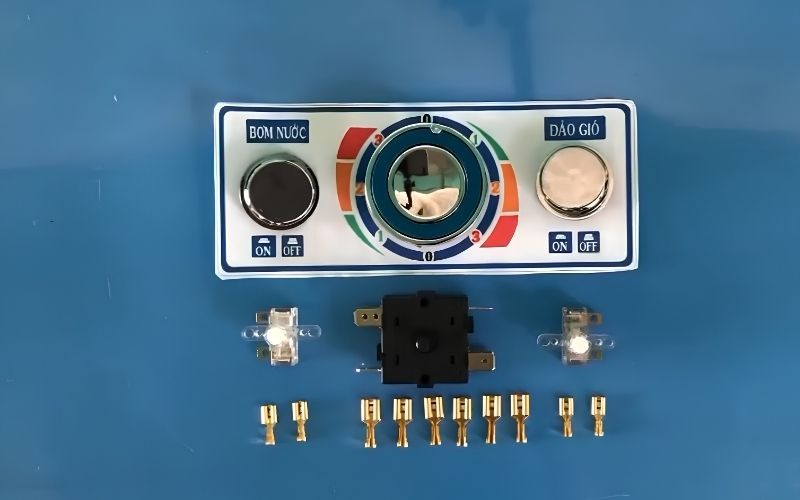

Các bộ phận cơ bản bao gồm:
- Công tắc chính 6 chân: Điều khiển bật, tắt và lựa chọn ba cấp tốc độ của quạt.
- Công tắc bơm nước: Cấp điện cho bơm đưa nước lên tấm làm mát.
- Công tắc đảo gió: Điều khiển mô-tơ làm chuyển động hệ thống lá đảo.
- Giắc cốt và dây điện: Tạo liên kết giữa công tắc với các bộ phận bên trong quạt.
- Núm điều chỉnh: Lắp trên trục công tắc để người dùng lựa chọn chế độ hoạt động.
Trên mẫu công tắc được hướng dẫn, các chân chính có ký hiệu 1, 2, 3, 4, A và B. Tuy nhiên, ký hiệu có thể khác tùy nhà sản xuất nên không được xác định chức năng chân chỉ dựa vào hình dáng hoặc vị trí.
Chuẩn bị dụng cụ trước khi đấu công tắc
Chuẩn bị đúng dụng cụ giúp mối nối chắc chắn, cách điện tốt và thuận tiện khi kiểm tra. Trước khi tháo công tắc cũ, người thực hiện nên chụp lại vị trí các dây và đánh dấu chức năng của từng đầu dây.
Những dụng cụ cần thiết gồm:
- Bộ công tắc thay thế đúng chủng loại;
- Kìm tuốt dây và kìm bấm cos;
- Giắc cốt phù hợp với chân công tắc;
- Đồng hồ vạn năng;
- Bút thử điện;
- Tua vít cách điện;
- Băng dính điện hoặc ống co nhiệt;
- Nhãn đánh dấu dây dẫn.
Công tắc thay thế phải tương thích về số chân, nguyên lý đóng ngắt và dòng điện định mức. Việc lựa chọn linh kiện chỉ dựa trên kích thước bên ngoài có thể dẫn đến sai sơ đồ tiếp điểm.
Xác định các dây điện bên trong quạt hơi nước

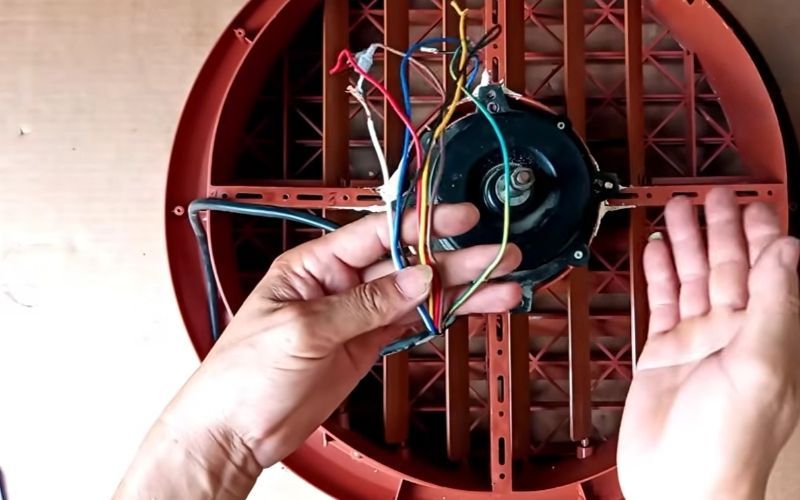

Trước khi đấu nối, cần phân biệt được dây nguồn, dây tốc độ và dây của các thiết bị phụ. Màu dây không phải quy ước chung cho tất cả các hãng, do đó phải kết hợp sơ đồ kỹ thuật với đồng hồ đo.
Bộ dây thường bao gồm:
- Ba dây điều khiển ba cấp tốc độ của mô-tơ quạt;
- Một dây chung của mô-tơ quạt;
- Hai dây cấp điện cho bơm nước;
- Hai dây cấp điện cho mô-tơ đảo gió;
- Hai dây nguồn điện 220 V.
Nếu không còn sơ đồ hoặc công tắc cũ đã bị tháo rời, không nên đấu thử bằng cách chạm dây trực tiếp vào nguồn. Cần đo điện trở cuộn dây để xác định dây chung và các đầu tốc độ, tránh cấp điện sai làm nóng hoặc cháy mô-tơ.
Cách bấm giắc cốt cho dây công tắc
Giắc cốt tạo bề mặt tiếp xúc ổn định giữa dây dẫn và chân công tắc. Đầu cốt lỏng hoặc để hở có thể phát nhiệt, phóng điện và gây chập mạch khi quạt hoạt động.
Trình tự bấm giắc cốt như sau:
- Tuốt một đoạn vỏ dây vừa đủ, tránh làm đứt lõi đồng.
- Gập gọn lõi dây nếu tiết diện dây nhỏ.
- Đưa dây vào đúng phần kẹp của giắc cốt.
- Dùng kìm bấm cos ép chặt đầu nối.
- Kéo nhẹ để kiểm tra dây có bị tuột hay không.
- Bọc kín phần kim loại bằng ống co nhiệt hoặc băng dính điện.
Mỗi đầu cốt cần được cách điện riêng. Không để phần kim loại của hai giắc chạm nhau hoặc tiếp xúc với khung, vỏ quạt.
Đấu ba dây tốc độ vào công tắc chính

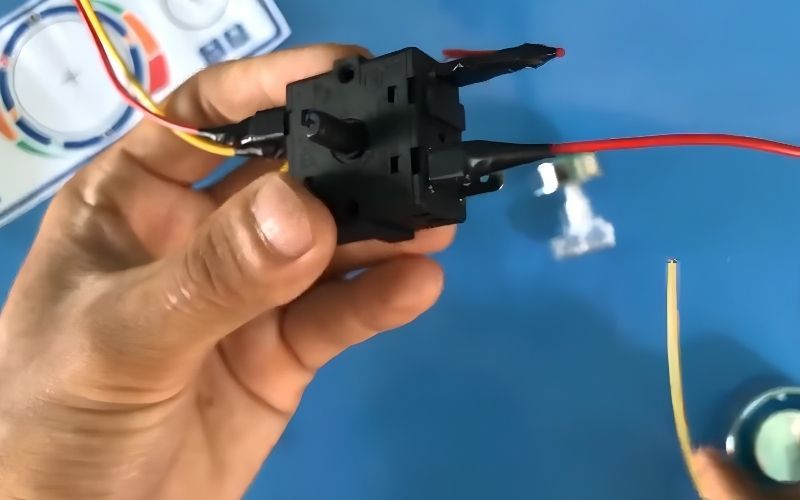

Công tắc chính đảm nhận chức năng chuyển đổi giữa ba cấp tốc độ. Theo sơ đồ của bộ công tắc trong nguồn tham khảo, ba dây tốc độ được nối lần lượt vào các chân số 1, 2 và 3.
Cách đấu tương ứng:
- Chân số 1: Dây tốc độ thấp;
- Chân số 2: Dây tốc độ trung bình;
- Chân số 3: Dây tốc độ cao.
Sau khi cắm giắc, cần kiểm tra đầu nối đã vào hết chân công tắc hay chưa. Không được đảo lẫn dây tốc độ với dây chung của mô-tơ vì có thể khiến quạt không chạy, chạy sai cấp hoặc làm cuộn dây quá nhiệt.
Trong trường hợp thứ tự tốc độ không đúng sau khi chạy thử, cần ngắt điện rồi kiểm tra lại cách nhận diện ba dây. Tuyệt đối không thay đổi vị trí dây khi thiết bị đang được cấp nguồn.
Đấu nguồn vào công tắc chính
Theo mẫu công tắc hai chân A và B được nối chung để tạo thành một điểm nhận nguồn 220 V. Một dây nguồn được đưa vào điểm nối chung này, còn dây nguồn thứ hai đi về nhánh chung của các tải.
Tuy nhiên, phần thuyết minh của video có đoạn gọi chưa thống nhất giữa chân B và chân số 4. Do đó, Nextfan khuyến cáo người thực hiện phải dùng đồng hồ đo thông mạch để xác định chính xác tiếp điểm cấp điện cho hai công tắc phụ.
Không tự mặc định chân nằm phía sau chân số 3 là chân B hoặc chân số 4. Việc cắm nhầm dây tại vị trí này có thể cấp điện sai vào mô-tơ và gây hư hỏng thiết bị.
Đấu công tắc bơm nước và công tắc đảo gió
Hai công tắc phụ thường lấy điện sau công tắc chính. Cách bố trí này giúp bơm nước và mô-tơ đảo gió chỉ hoạt động khi quạt đã được bật ở một trong ba cấp tốc độ.
Nguyên tắc đấu nối gồm:
- Từ chân đầu ra phụ thuộc của công tắc chính, chia thành hai nhánh.
- Nhánh thứ nhất nối vào đầu vào công tắc bơm nước.
- Nhánh thứ hai nối vào đầu vào công tắc đảo gió.
- Đầu ra công tắc bơm nối với một dây của bơm.
- Đầu ra công tắc đảo gió nối với một dây của mô-tơ đảo gió.
Với cách đấu này, khi công tắc chính ở vị trí 0, hai công tắc phụ không được cấp điện. Khi người dùng bật tốc độ 1, 2 hoặc 3, bơm nước và chế độ đảo gió mới có thể hoạt động theo lựa chọn.
Đấu dây chung của mô-tơ, bơm và đảo gió

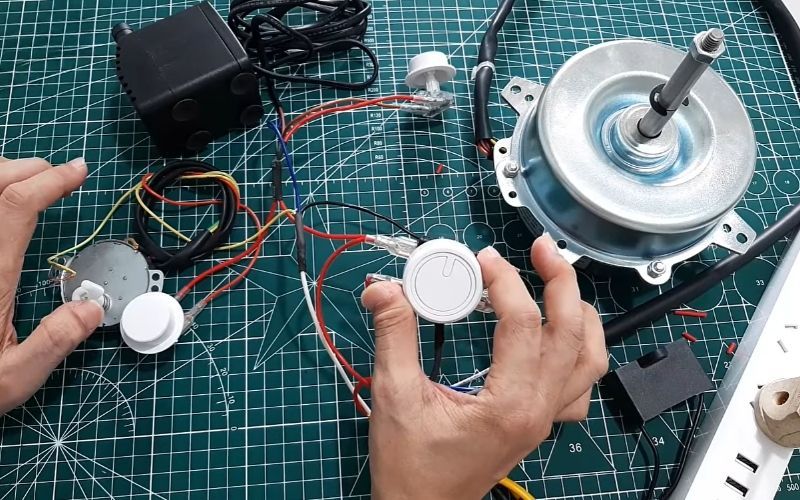

Sau khi hoàn thành các đầu dây qua công tắc, dây còn lại của từng thiết bị được tập hợp thành một nhánh chung. Theo sơ đồ tham khảo, dây chung của mô-tơ quạt được nối cùng dây còn lại của bơm nước và dây còn lại của mô-tơ đảo gió.
Nhánh chung này kết nối với dây nguồn 220 V còn lại. Mối nối nên sử dụng đầu nối chuyên dụng, domino hoặc đầu cos phù hợp thay vì chỉ xoắn dây rồi quấn băng dính.
Sơ đồ nguyên lý có thể hiểu ngắn gọn như sau:
- Một dây nguồn cấp vào công tắc chính;
- Công tắc chính phân phối điện tới các dây tốc độ;
- Một đầu ra phụ cấp điện cho hai công tắc bơm và đảo gió;
- Các dây còn lại của ba thiết bị được nối về dây nguồn chung.
Kiểm tra sau khi đấu công tắc quạt hơi nước
Trước khi cấp điện cho quạt hơi nước công nghiệp cũ cần phải rà soát toàn bộ đầu cốt mối nối và lớp cách điện. Đây là bước quan trọng để phát hiện dây cắm sai, đầu nối lỏng hoặc phần dẫn điện bị hở.
Quy trình kiểm tra nên thực hiện như sau:
- Đặt công tắc chính ở vị trí 0;
- Đo thông mạch từng nấc công tắc;
- Kiểm tra không có dây đồng bị lộ;
- Bảo đảm dây điện cách xa bình nước và đường ống;
- Cố định cụm công tắc chắc chắn;
- Cấp điện và thử lần lượt ba tốc độ;
- Thử riêng bơm nước và chế độ đảo gió;
- Theo dõi tiếng ồn, độ rung và nhiệt độ mô-tơ.
Cần ngắt điện ngay khi quạt phát ra tiếng ù bất thường, có mùi khét, tia lửa hoặc mô-tơ không quay. Không nên tiếp tục thử nhiều lần vì có thể làm cháy cuộn dây.
Tham khảo video để thực hiện đúng kỹ thuật:
Nguồn tham khảo Internet
Lưu ý để sử dụng công tắc quạt an toàn
Quạt hơi nước công nghiệp thường làm việc gần nguồn nước nên yêu cầu về cách điện cao hơn quạt điện thông thường. Hộp công tắc phải khô ráo, các đầu nối được che kín và dây dẫn không có dấu hiệu nứt, giòn hoặc cháy sém.
Khi thay công tắc, người dùng cần lưu ý:
- Chọn linh kiện đúng điện áp và dòng điện định mức;
- Không căn cứ hoàn toàn vào màu dây;
- Không đấu dây khi quạt vẫn cắm điện;
- Không bỏ qua dây tiếp địa của thiết bị;
- Không để giắc cốt lỏng hoặc phần kim loại bị hở;
- Thay mới dây dẫn đã xuống cấp;
- Kiểm tra tình trạng rò điện trước khi đưa quạt vào sử dụng.
Cách đấu công tắc quạt hơi nước chỉ chính xác khi xác định đúng chức năng của từng chân và từng dây dẫn. Người thực hiện cần phân biệt ba dây tốc độ, dây chung mô-tơ, dây bơm, dây đảo gió và hai đầu nguồn trước khi kết nối. Nếu công tắc không có sơ đồ rõ ràng hoặc không thể xác định chân bằng thiết bị đo, hãy liên hệ đội ngũ kỹ thuật Nextfan để được kiểm tra và tư vấn giải pháp phù hợp.
