Quạt ly tâm lồng sóc: Cấu tạo, ứng dụng và cách chọn phù hợp

09/15/2026 Nghị Nextfan 81 lượt xem

Quạt ly tâm lồng sóc là dòng quạt công nghiệp sử dụng bánh công tác gồm nhiều lá cánh bố trí liên tiếp quanh trục, có khả năng tạo lưu lượng khí lớn để phục vụ nhu cầu hút, thổi và cấp gió. Nhờ nguyên lý tạo dòng khí bằng lực ly tâm, thiết bị có thể kết nối với hệ thống đường ống và được ứng dụng trong thông gió nhà xưởng, cấp khí tươi, hút mùi cũng như nhiều hệ thống HVAC. Để quạt vận hành đúng yêu cầu, người dùng cần lựa chọn dựa trên lưu lượng, cột áp và đặc tính thực tế của hệ thống thay vì chỉ dựa vào công suất motor.

Nội Dung Chính

Quạt ly tâm lồng sóc là gì?

Quạt ly tâm lồng sóc là một dạng quạt ly tâm có bánh công tác gồm nhiều lá cánh nhỏ bố trí đều xung quanh trục quay. Khi nhìn tổng thể, kết cấu bánh công tác có hình dáng tương tự một chiếc lồng sóc nên tên gọi này được sử dụng để phân biệt với các dạng cánh quạt ly tâm khác.

Trong quá trình hoạt động, không khí được hút vào khu vực tâm bánh công tác. Khi bánh công tác quay, các lá cánh truyền năng lượng cho dòng khí và tạo lực ly tâm đưa không khí từ tâm ra phía ngoài. Dòng khí sau đó được vỏ quạt thu gom và dẫn về cửa đẩy.

Khác với quạt hướng trục có dòng khí vào và ra chủ yếu theo phương dọc trục, quạt ly tâm làm thay đổi hướng chuyển động của không khí. Đặc điểm này cho phép thiết bị tạo áp suất để hỗ trợ vận chuyển không khí qua đường ống, cút, van và các bộ phận có trở lực trong hệ thống.

Một đặc trưng đáng chú ý của quạt lồng sóc là số lượng lá cánh tương đối nhiều. Thiết kế này phù hợp với những ứng dụng cần lưu lượng không khí lớn, dòng gió ổn định và không yêu cầu cột áp quá cao. Ngược lại, hệ thống có tổng trở lực lớn thường phải chuyển sang cấu hình quạt ly tâm cao áp với kiểu cánh và tốc độ quay khác.

Tuy nhiên, không nên mặc định mọi quạt có bánh công tác lồng sóc đều có cùng đặc tính vận hành. Lưu lượng và áp suất thực tế còn phụ thuộc vào đường kính bánh công tác, chiều rộng cánh, góc cánh, tốc độ quay, công suất motor và thiết kế vỏ quạt.

Vì vậy, khi lựa chọn quạt cho một công trình cụ thể, cần xem xét đường đặc tính lưu lượng – áp suất thay vì chỉ dựa vào tên gọi hoặc kích thước thiết bị.

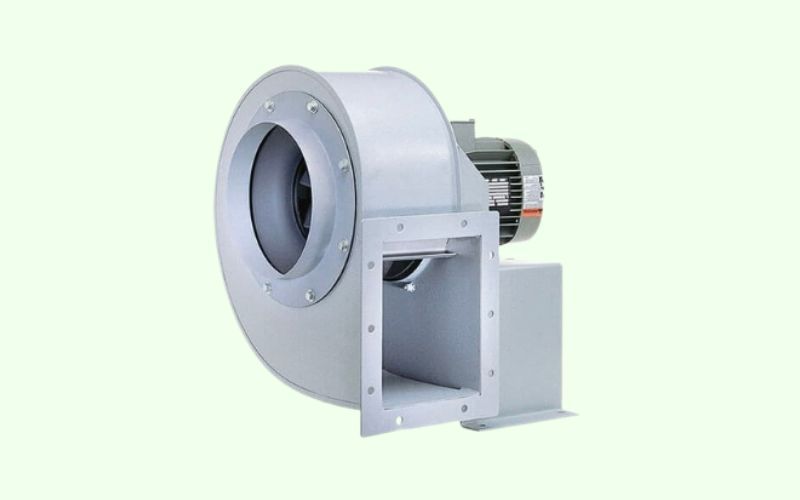

img-quat-ly-tam-long-soc

Cấu tạo và nguyên lý hoạt động của quạt ly tâm lồng sóc

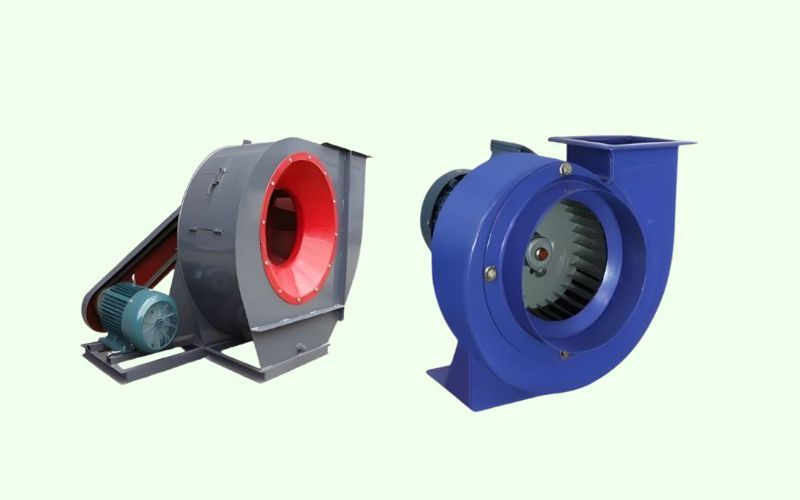

Cấu tạo quạt ly tâm lồng sóc gồm các bộ phận chính như bánh công tác, vỏ quạt, motor và hệ truyền động. Sự đồng bộ giữa các thành phần này quyết định trực tiếp đến lưu lượng, cột áp, độ rung và hiệu suất vận hành của thiết bị.

Bánh công tác dạng lồng sóc

Bánh công tác là bộ phận đặc trưng và trực tiếp tạo dòng khí. Cụm cánh gồm nhiều lá cánh bố trí liên tục quanh trục quay, kết hợp với đĩa cánh và moay-ơ tạo thành một khối hoàn chỉnh.

Tùy môi trường sử dụng, cánh có thể được chế tạo từ thép, tôn mạ kẽm, inox hoặc vật liệu phù hợp với tính chất dòng khí. Việc lựa chọn vật liệu cần tính đến nhiệt độ, độ ẩm, khả năng ăn mòn và điều kiện làm việc thực tế.

Bánh công tác cũng cần được gia công và cân bằng phù hợp. Khi cụm cánh bị mất cân bằng, quạt có thể phát sinh rung động, tiếng ồn và làm tăng tải lên trục, gối đỡ hoặc motor trong quá trình vận hành.

Vỏ quạt ly tâm

Bánh công tác được đặt bên trong vỏ quạt có thiết kế phù hợp với hướng chuyển động của dòng khí. Vỏ quạt có nhiệm vụ thu gom không khí được đẩy ra khỏi bánh công tác và dẫn dòng khí về cửa xả.

Kích thước và hình dạng vỏ cần được thiết kế đồng bộ với bánh công tác. Nếu tiết diện hoặc cấu trúc vỏ không phù hợp, tổn thất khí động có thể tăng lên và khiến quạt không đạt được điểm làm việc mong muốn.

Motor và hệ truyền động

Motor cung cấp năng lượng làm quay bánh công tác. Tùy cấu hình thiết bị, quạt có thể sử dụng phương án truyền động trực tiếp hoặc gián tiếp.

Ở quạt ly tâm trực tiếp, bánh công tác được liên kết thẳng với motor nên kết cấu gọn và giảm số bộ phận trung gian. Trong khi đó, quạt truyền động gián tiếp dùng thêm trục, gối đỡ, pulley và dây đai để truyền chuyển động từ motor đến bánh công tác.”

Phương án gián tiếp cho phép bố trí motor tách khỏi dòng khí trong một số hệ thống đặc thù, đồng thời có thể điều chỉnh tốc độ bánh công tác thông qua tỷ số truyền phù hợp.

Nguyên lý tạo dòng khí bằng lực ly tâm

Khi motor hoạt động, bánh công tác quay làm xuất hiện vùng áp suất thấp tại khu vực cửa hút. Chênh lệch áp suất khiến không khí bên ngoài hoặc trong đường ống được đưa vào tâm bánh công tác.

Các lá cánh tiếp tục truyền động năng cho không khí. Dưới tác động của chuyển động quay, dòng khí di chuyển từ khu vực tâm ra mép ngoài bánh công tác và được đưa vào vỏ quạt.

Quá trình có thể hình dung theo trình tự:

Cửa hút → tâm bánh công tác → cánh quạt truyền năng lượng → dòng khí chuyển động ra ngoài → vỏ quạt thu gom → cửa đẩy.

Chu trình này diễn ra liên tục trong thời gian quạt hoạt động, tạo ra lưu lượng và áp suất cần thiết để vận chuyển không khí qua hệ thống.

Ưu điểm và ứng dụng của quạt ly tâm lồng sóc

Thiết kế nhiều lá cánh giúp quạt ly tâm lồng sóc đáp ứng tốt các bài toán cần lưu chuyển lượng không khí tương đối lớn. Thiết bị vì vậy được sử dụng trong nhiều hệ thống thông gió, cấp khí và xử lý không khí tại công trình dân dụng lẫn công nghiệp.

Một số ưu điểm đáng chú ý gồm:

Tạo lưu lượng khí lớn: bánh công tác nhiều lá có khả năng tác động liên tục lên dòng khí, phù hợp với nhu cầu trao đổi lượng không khí lớn.
Dòng khí tương đối ổn định: khi được lựa chọn đúng điểm làm việc, quạt có thể duy trì khả năng cấp hoặc hút khí ổn định cho hệ thống.
Kết nối được với đường ống: quạt tạo áp suất để hỗ trợ đưa không khí qua đường ống, cút, van và một số thiết bị trên tuyến.
Có thể kiểm soát tiếng ồn: với cấu hình và tốc độ quay phù hợp, dòng quạt lồng sóc có thể đáp ứng các hệ thống cần lưu lượng lớn nhưng vẫn chú trọng độ ồn vận hành.
Đa dạng cấu hình: kích thước, công suất motor, vật liệu và kiểu truyền động có thể được lựa chọn theo điều kiện công trình.

Nhờ những đặc điểm trên, thiết bị được ứng dụng trong nhiều bài toán thực tế.

Cấp khí tươi và thông gió

Trong nhà xưởng, kho hàng, tầng hầm hoặc công trình có không gian kín, quạt có thể đảm nhiệm nhiệm vụ đưa không khí bên ngoài vào trong hoặc tạo dòng khí lưu thông qua mạng đường ống.

Lưu lượng quạt cần được tính toán dựa trên thể tích không gian, số lần trao đổi khí, số người sử dụng hoặc yêu cầu công nghệ. Việc chỉ căn cứ vào diện tích mặt sàn thường không đủ để xác định công suất quạt.

Hút mùi và khí thải

Quạt ly tâm có thể tạo chênh lệch áp suất để thu gom khí từ chụp hút hoặc các điểm phát sinh mùi, sau đó đưa qua đường ống đến khu vực xử lý hoặc vị trí xả phù hợp.

Ứng dụng này thường gặp tại bếp công nghiệp, khu chế biến, nhà hàng hoặc một số khu vực sản xuất phát sinh mùi và khí thải. Riêng với khu bếp có cường độ nấu cao, cấu hình thường được triển khai dưới dạng quạt hút khói bếp công nghiệp đi cùng chụp hút và bộ lọc mỡ để xử lý đồng thời khói, nhiệt và hơi dầu.

Nếu dòng khí có nhiệt độ cao, chứa hơi dầu hoặc thành phần ăn mòn, cần kiểm tra lại vật liệu cánh, motor, bạc đạn và phương án truyền động trước khi lựa chọn thiết bị.

Hệ thống HVAC và xử lý không khí

Bánh công tác dạng lồng sóc còn được sử dụng trong các hệ thống cấp – hồi khí và một số thiết bị xử lý không khí. Khả năng tạo lưu lượng lớn giúp thiết bị phù hợp với mạng đường ống phân phối gió trong nhiều công trình.

Tuy nhiên, quạt cần được tính toán theo tổng trở lực của tuyến ống để đảm bảo lượng không khí tại các cửa gió cuối tuyến vẫn đạt yêu cầu thiết kế.

Hệ thống hút bụi và xử lý khí

Quạt ly tâm có thể tạo dòng khí cho một số hệ thống hút bụi công nghiệp hoặc xử lý khí. Trong trường hợp này cần xác định vị trí quạt so với cyclone, bộ lọc hoặc thiết bị xử lý.

Nếu dòng khí chứa nhiều bụi thô, phoi hoặc hạt rắn đi trực tiếp qua bánh công tác, cánh nhiều lá có thể bị bám bụi, mất cân bằng hoặc mài mòn. Khi đó, cần lựa chọn loại cánh quạt khác phù hợp hơn với đặc tính vật liệu cần vận chuyển.

Hệ thống hút khói công nghiệp giúp thu gom, vận chuyển và xử lý khói, bụi

Cách chọn quạt ly tâm lồng sóc phù hợp hệ thống

Chọn quạt ly tâm lồng sóc không đơn giản là xác định motor bao nhiêu kW. Hai quạt cùng sử dụng motor 3 kW vẫn có thể tạo lưu lượng và áp suất hoàn toàn khác nhau do khác biệt về bánh công tác, tốc độ quay và thiết kế khí động.

Thông số đầu tiên cần xác định là lưu lượng Q (m³/h). Đây là lượng không khí hệ thống cần vận chuyển trong một đơn vị thời gian và thường được tính dựa trên yêu cầu thông gió hoặc công nghệ của công trình.

Tiếp theo là cột áp P (Pa). Quạt phải tạo đủ áp suất để thắng tổng tổn thất trên toàn bộ tuyến khí, bao gồm:

Chiều dài đường ống.
Tiết diện và tốc độ khí trong ống.
Cút chuyển hướng.
Van điều tiết.
Miệng hút và cửa gió.
Bộ lọc.
Cyclone hoặc thiết bị xử lý khí.
Các phụ kiện khác trên hệ thống.

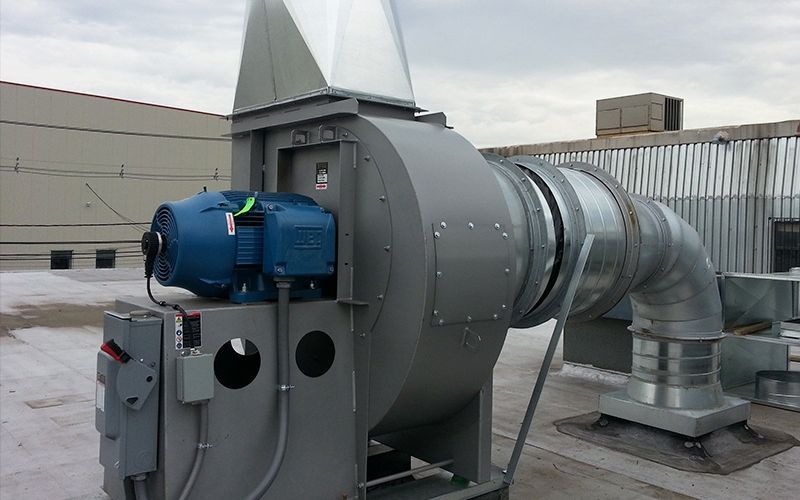

cach-chon-quat-ly-tam-long-soc

Ví dụ, một công trình cần lưu lượng 20.000 m³/h không có nghĩa chỉ cần chọn quạt có lưu lượng danh định 20.000 m³/h. Nếu hệ thống đường ống tạo tổng tổn thất 800 Pa thì quạt cần cung cấp được khoảng lưu lượng yêu cầu tại mức cột áp tương ứng, chứ không phải ở trạng thái không tải.

Do đó, điểm làm việc Q–P (lưu lượng – áp suất) là cơ sở quan trọng khi lựa chọn quạt công nghiệp.

Ngoài hai thông số trên, cần kiểm tra đặc tính dòng khí. Khí sạch, khí nóng, hơi ẩm, khí ăn mòn hoặc dòng khí chứa bụi sẽ yêu cầu cấu hình cánh và vật liệu khác nhau.

Nhiệt độ làm việc cũng ảnh hưởng đến motor, bạc đạn, vật liệu chế tạo và phương án truyền động. Với môi trường đặc thù, việc tách motor khỏi dòng khí bằng cấu hình truyền động gián tiếp có thể cần được xem xét.

Cuối cùng là điều kiện mặt bằng. Hướng cửa hút – cửa đẩy, không gian đặt motor, vị trí đường ống, khả năng tháo cánh và khoảng trống bảo trì đều cần được tính toán trước khi sản xuất hoặc lắp đặt.

Thay vì lựa chọn theo một thông số riêng lẻ, phương án phù hợp nên được xác định từ lưu lượng + cột áp + đặc tính khí + hệ thống đường ống + điều kiện lắp đặt.

Nextfan tư vấn và cung cấp quạt ly tâm lồng sóc

Mỗi công trình có yêu cầu thông gió và điều kiện vận hành khác nhau. Vì vậy, lựa chọn quạt ly tâm lồng sóc nên bắt đầu từ thông số hệ thống thực tế thay vì áp dụng một model cố định cho mọi trường hợp.

Nextfan cung cấp quạt hút công nghiệp giá rẻ, quạt ly tâm, cánh quạt ly tâm lồng sóc và các giải pháp thông gió phục vụ nhà xưởng, kho hàng, tầng hầm, tòa nhà và nhiều công trình sản xuất. Tùy yêu cầu, thiết bị có thể được tư vấn theo lưu lượng, cột áp, vật liệu, công suất motor và phương án truyền động phù hợp.

Đối với nhu cầu thay cánh quạt ly tâm lồng sóc, cần kiểm tra đường kính bánh công tác, chiều rộng cánh, kích thước trục, chiều quay, vật liệu và các thông số liên quan. Việc thay cánh không đúng kích thước hoặc đặc tính thiết kế có thể khiến điểm làm việc của quạt thay đổi.

Để lựa chọn thiết bị, khách hàng nên cung cấp cho Nextfan các dữ liệu như lưu lượng cần thiết, cột áp dự kiến, kích thước và chiều dài đường ống, số lượng cút, loại khí cần hút hoặc cấp, nhiệt độ môi trường và vị trí lắp đặt. Với hệ thống chưa có đầy đủ thông số, việc khảo sát và tính toán trở lực sẽ giúp xác định cấu hình quạt phù hợp hơn.

Lựa chọn đúng quạt ngay từ đầu giúp hệ thống đạt lưu lượng yêu cầu, hạn chế tình trạng thiếu gió, dư công suất hoặc tiêu hao điện năng không cần thiết. Đây cũng là cơ sở để Nextfan tư vấn quạt ly tâm lồng sóc theo đúng yêu cầu vận hành của từng công trình thay vì chỉ lựa chọn thiết bị dựa trên công suất motor.
