Kích thước quạt ly tâm tiêu chuẩn & cách lựa chọn phù hợp
Khi lựa chọn quạt ly tâm cho hệ thống thông gió, hút bụi, kích thước quạt là yếu tố quan trọng cần xem xét. Mỗi dòng quạt có kích thước, công suất và lưu lượng khác nhau, đáp ứng từng nhu cầu sử dụng. Bài viết dưới đây sẽ cập nhật chi tiết kích thước quạt ly tâm tiêu chuẩn và cách lựa chọn quạt phù hợp.
Kích thước quạt ly tâm gồm những thông số nào?
Kích thước quạt ly tâm không chỉ được xác định bằng đường kính cánh. Khi lựa chọn hoặc thay thế thiết bị, cần kiểm tra đồng thời kích thước guồng cánh, cửa hút, cửa xả, vỏ quạt, trục và motor.

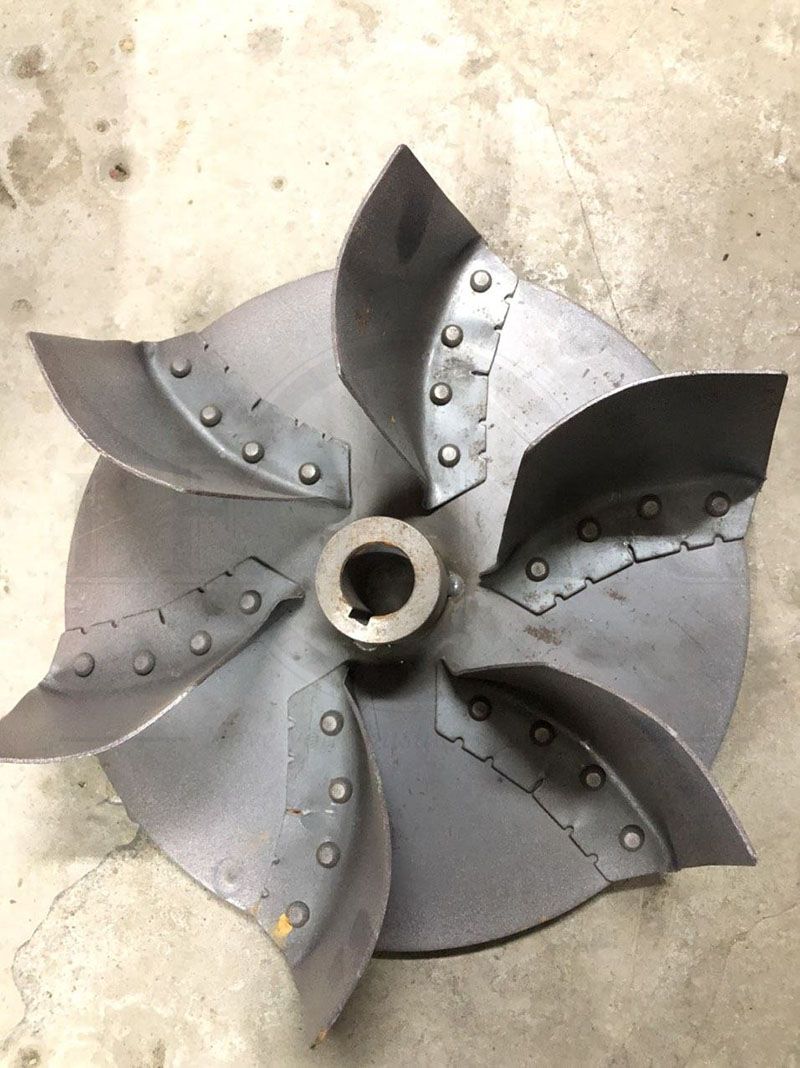

Đường kính cánh quạt
Đường kính cánh quạt, hay đường kính guồng cánh, là khoảng cách đo qua phần lớn nhất của bánh công tác. Đây là một trong những thông số quan trọng nhất khi đánh giá kích thước quạt ly tâm.
Khi kiểm tra đường kính cánh, cần quan tâm đến:
- Đường kính ngoài của cánh: Đo từ mép ngoài của một phía cánh qua tâm đến mép đối diện.
- Đường kính mắt cánh: Là đường kính tại khu vực không khí đi vào guồng cánh.
- Chiều rộng guồng cánh: Khoảng cách theo phương trục, thể hiện bề rộng làm việc của bánh công tác.
- Đường kính moay-ơ: Phần trung tâm dùng để liên kết cánh với trục hoặc motor.
Đường kính cánh có ảnh hưởng đến lưu lượng, áp suất và tốc độ quay của quạt. Tuy nhiên, cánh lớn không đồng nghĩa với việc quạt luôn phù hợp hoặc tạo ra lưu lượng cao hơn trong mọi trường hợp. Hiệu suất thực tế còn phụ thuộc vào kiểu cánh, góc cánh, tốc độ quay, công suất motor và trở lực của hệ thống đường ống.
Kích thước cửa hút và cửa xả
Cửa hút và cửa xả là hai vị trí kết nối quạt với hệ thống đường ống. Kích thước của chúng cần tương thích với đường kính hoặc tiết diện ống để hạn chế rò rỉ, tổn thất áp suất và rung động trong quá trình vận hành.
Kích thước cửa hút thường được thể hiện thông qua đường kính hoặc chiều rộng, chiều cao của tiết diện cửa vào tùy thiết kế quạt. Kích thước cửa xả được xác định theo tiết diện mở nơi dòng khí thoát khỏi quạt hoặc qua bộ phận khuếch tán do nhà sản xuất cung cấp.

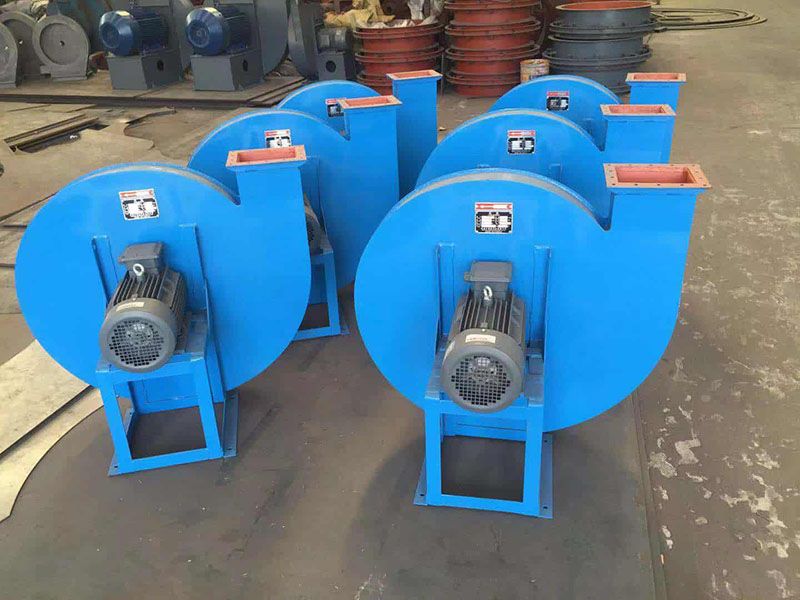

Kích thước vỏ quạt
Vỏ quạt bao quanh bánh công tác và định hướng dòng khí từ cửa hút đến cửa xả. Vì vậy, kích thước vỏ thường bao gồm chiều rộng, chiều cao, chiều sâu hoặc bán kính phần vỏ, tùy cấu tạo và cách thể hiện của từng nhà sản xuất.
Kích thước trục, motor
Kích thước trục và motor liên quan trực tiếp đến phương án truyền động của quạt. Với quạt truyền động trực tiếp, motor thường được bố trí gắn trực tiếp với bánh công tác; trong khi một số thiết kế sử dụng truyền động gián tiếp qua dây đai và puly. Vì vậy, thông số cần kiểm tra có thể bao gồm đường kính trục, chiều dài trục, vị trí tâm trục, kích thước motor, khoảng cách lắp motor và không gian dành cho cụm truyền động.
Bảng kích thước quạt ly tâm phổ biến

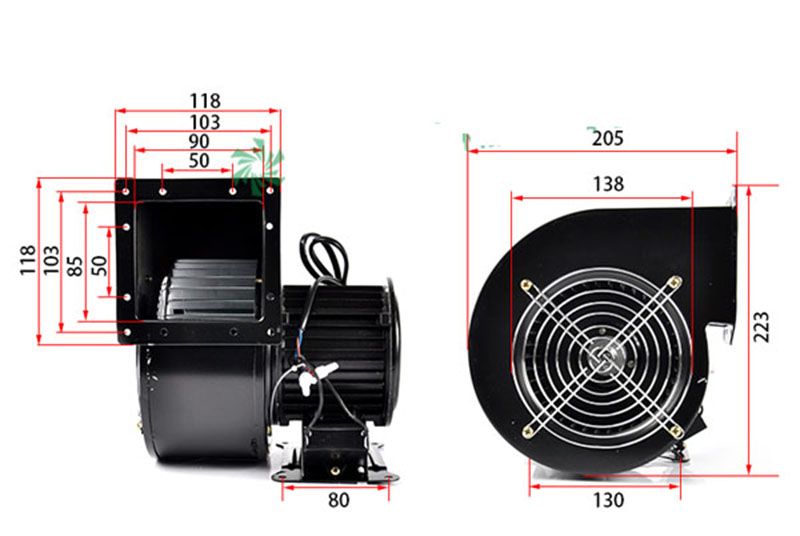

Kích thước quạt ly tâm thay đổi theo kiểu cánh, lưu lượng, áp suất, phương thức truyền động và mục đích sử dụng. Vì vậy, không có một kích thước tiêu chuẩn áp dụng cho tất cả sản phẩm. Dưới đây là bảng kích thước một số dòng quạt ly tâm phổ biến hiện nay:
| Nhóm quạt | Đường kính cánh hoặc cửa hút | Kích thước vỏ thường gặp | Ứng dụng phổ biến |
| Quạt cỡ nhỏ | 200–250 mm | Khoảng 300–450 mm theo chiều dài hoặc chiều rộng | Hút mùi, thông gió cục bộ, phòng kỹ thuật |
| Quạt cỡ nhỏ – trung bình | 250–315 mm | Khoảng 350–500 mm | Hút khí, thông gió nhà xưởng nhỏ, quạt nối ống |
| Quạt cỡ trung bình | 315–450 mm | Khoảng 400–700 mm | Hút khói, hút mùi, thông gió công nghiệp |
| Quạt cỡ trung bình – lớn | 450–630 mm | Khoảng 600–1.000 mm | Nhà xưởng, hệ thống hút bụi, xử lý khí |
| Quạt cỡ lớn | 630–1.000 mm | Khoảng 900–1.500 mm hoặc hơn | Nhà máy, lò hơi, hệ thống hút khí công nghiệp |
| Quạt công nghiệp đặc thù | Trên 1.000 mm | Thiết kế theo bản vẽ | Hút bụi nặng, khí nóng, khí ăn mòn, vận chuyển vật liệu |
Kích thước quạt ly tâm ảnh hưởng như thế nào đến hiệu suất?
Kích thước quạt ly tâm có ảnh hưởng trực tiếp đến lưu lượng, áp suất, độ ồn và mức tiêu thụ điện. Tuy nhiên, hiệu suất không phụ thuộc riêng vào đường kính cánh mà còn liên quan đến tốc độ quay, kiểu cánh, chiều rộng guồng cánh, công suất motor…
Quan hệ giữa kích thước cánh và lưu lượng
Đường kính cánh càng lớn thì quạt thường có khả năng dịch chuyển lượng không khí lớn hơn. Bên cạnh đường kính, chiều rộng guồng cánh cũng ảnh hưởng đến khả năng tiếp nhận và vận chuyển dòng khí. Guồng cánh rộng thường phù hợp với yêu cầu lưu lượng lớn hơn, trong khi guồng cánh hẹp có thể được ưu tiên cho thiết kế nhỏ gọn hoặc hệ thống cần áp suất cao hơn. Tuy nhiên, không thể kết luận chỉ dựa vào kích thước cánh; cần đối chiếu biểu đồ hiệu suất của đúng model quạt.
Quan hệ giữa kích thước quạt và áp suất
Áp suất thể hiện khả năng của quạt trong việc thắng trở lực của đường ống và các thiết bị trên hệ thống. Một hệ thống có đường ống dài, nhiều co cút, van, bộ lọc hoặc thiết bị xử lý khí thường yêu cầu quạt có áp suất cao hơn.

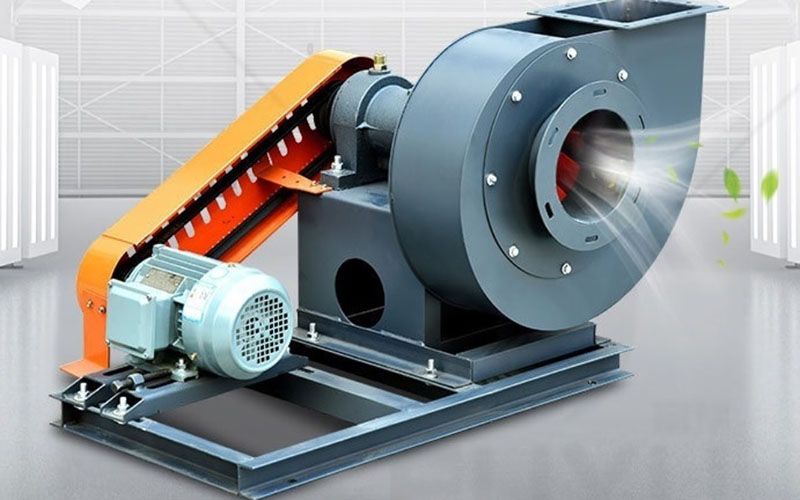

Khi tăng đường kính cánh hoặc tốc độ quay, áp suất tạo ra có thể tăng đáng kể. Tuy nhiên, áp suất thực tế còn phụ thuộc vào góc cánh, hình dạng vỏ, khe hở giữa cánh và vỏ, mật độ không khí cũng như điểm làm việc của hệ thống.
Ảnh hưởng đến độ ồn và mức tiêu thụ điện
Kích thước quạt ảnh hưởng đến độ ồn thông qua đường kính cánh, tốc độ quay, vận tốc đầu cánh và lưu lượng không khí. Cánh lớn nhưng quay chậm có thể tạo ra cùng mức lưu lượng với cánh nhỏ quay nhanh hơn, trong một số trường hợp giúp giảm vận tốc đầu cánh và hạn chế tiếng ồn.
Ngược lại, khi sử dụng cánh nhỏ và tăng tốc độ để đạt lưu lượng yêu cầu, vận tốc đầu cánh tăng lên. Điều này có thể làm tăng tiếng ồn khí động học, tiếng ồn cơ khí và rung động.

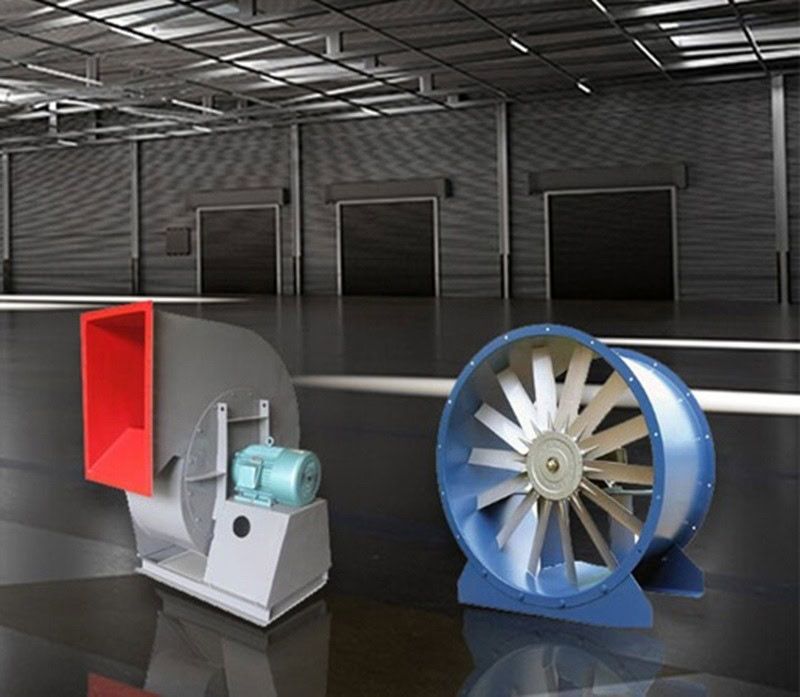

Cách chọn kích thước quạt ly tâm phù hợp
Dưới đây là hướng dẫn cách lựa chọn kích thước quạt ly tâm phù hợp với nhu cầu sử dụng mà bạn có thể tham khảo:
Dựa vào lưu lượng gió cần sử dụng
Lưu lượng gió là lượng không khí mà quạt cần hút hoặc đẩy trong một đơn vị thời gian, thường được tính bằng m³/h, m³/s hoặc CFM. Với hệ thống thông gió, lưu lượng thường được tính dựa trên thể tích không gian và số lần trao đổi không khí cần thiết. Trong khi đó, hệ thống hút bụi, hút khói hoặc hút mùi cần căn cứ vào số lượng điểm hút, kích thước chụp hút, tốc độ bắt giữ bụi và đặc tính của dòng khí.
Sau khi xác định lưu lượng, cần đối chiếu với bảng hiệu suất của từng model để kiểm tra quạt có đạt lưu lượng tại đúng mức áp suất làm việc hay không. Nếu chọn quạt có kích thước quá nhỏ, thiết bị có thể phải hoạt động ở tốc độ cao để đáp ứng lưu lượng, từ đó làm tăng tiếng ồn, rung động và nguy cơ quá tải motor. Ngược lại, quạt quá lớn có thể tạo ra lưu lượng dư thừa, làm tăng chi phí đầu tư và mức tiêu thụ điện.
Dựa vào áp suất của hệ thống
Bên cạnh lưu lượng, cần xác định áp suất mà quạt phải tạo ra để thắng toàn bộ trở lực của hệ thống. Tổn thất này có thể phát sinh từ đường ống, co, cút, bộ lọc, van, thiết bị xử lý khí và các phụ kiện khác.
Do đó, không nên chọn kích thước quạt chỉ dựa trên lưu lượng. Hai hệ thống có cùng lưu lượng nhưng chiều dài đường ống, số lượng phụ kiện hoặc thiết bị xử lý khác nhau có thể yêu cầu áp suất hoàn toàn khác nhau. Cần xác định điểm làm việc gồm lưu lượng và áp suất yêu cầu, sau đó đối chiếu với đường đặc tính của quạt.
Dựa vào không gian lắp đặt
Kích thước quạt ly tâm cũng phải phù hợp với khu vực bố trí. Trước khi lựa chọn, nên kiểm tra chiều dài, chiều rộng, chiều cao tổng thể của quạt, vị trí cửa hút – cửa xả, hướng xả khí, vị trí motor và không gian cần thiết để bảo trì. Đặc biệt với những khu vực có diện tích hạn chế như phòng kỹ thuật, nhà xưởng hoặc hệ thống đặt trong tủ, chỉ cần sai lệch một vài kích thước cũng có thể gây khó khăn khi lắp đặt.
Ngoài kích thước vật lý, cần chú ý đến điều kiện dòng khí xung quanh cửa hút và cửa xả. Việc đặt quạt quá gần tường, đoạn chuyển tiếp hoặc vị trí thay đổi hướng dòng khí có thể làm thay đổi hiệu suất thực tế so với điều kiện thử nghiệm. Vì vậy, khoảng trống và cách bố trí quạt cần được tính ngay từ giai đoạn lựa chọn thiết bị.
Dựa vào đường kính và kích thước đường ống
Đường kính và tiết diện đường ống cần tương thích với cửa hút, cửa xả của quạt và lưu lượng thiết kế. Khi kích thước tiết diện thay đổi, vận tốc dòng khí và áp suất cũng thay đổi; do đó, việc nối quạt với đường ống có kích thước không phù hợp có thể làm phát sinh thêm tổn thất.
Vì vậy, khi chọn kích thước quạt ly tâm, nên kiểm tra đồng thời đường kính hoặc kích thước cửa hút, cửa xả và kích thước đường ống hiện có. Nếu cần sử dụng côn chuyển hoặc đoạn nối giảm/tăng tiết diện, nên lựa chọn thiết kế chuyển tiếp phù hợp để hạn chế tổn thất và nhiễu loạn dòng khí.
Việc xác định đúng kích thước quạt ly tâm giúp hệ thống đạt lưu lượng, áp suất và hiệu suất vận hành tối ưu. Khi lựa chọn, bạn nên kiểm tra đồng thời đường kính cánh, kích thước vỏ, cửa hút, cửa xả, motor và đường ống kết nối. Để được tư vấn về kích thước quạt phù hợp với nhu cầu sử dụng, bạn có thể liên hệ Nextfan theo hotline: 0913.834.085.
