Quạt hướng trục chịu nhiệt: Cấu tạo, phân loại & tiêu chí lựa chọn

Một chiếc quạt thông gió vừa lắp ở cửa hầm sấy, chạy chưa hết ba tháng đã cháy cuộn dây, cánh cong vênh và rung lắc mỗi lần khởi động. Tình huống này lặp lại ở rất nhiều nhà máy gỗ, thực phẩm và gạch men, nguyên nhân gần như luôn giống nhau: thiết bị được chọn theo lưu lượng mà bỏ qua nhiệt độ khí thực tế. Đây chính là lúc quạt hướng trục chịu nhiệt trở thành lựa chọn bắt buộc thay vì một phương án nâng cấp.

Nextfan tổng hợp trong bài viết này toàn bộ những gì bạn cần nắm trước khi đặt hàng: cấu tạo, phân loại, ứng dụng thực tế, năm tiêu chí lựa chọn và cách đối chiếu với quạt ly tâm chịu nhiệt.

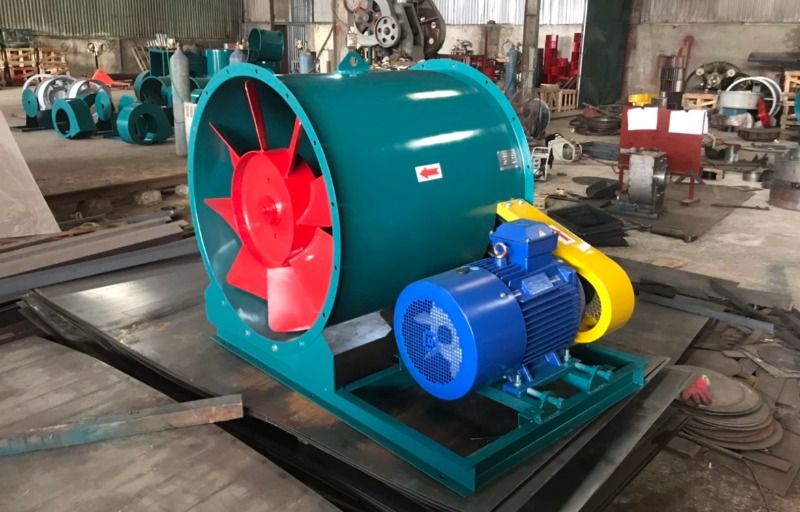

Quạt hướng trục chịu nhiệt là gì?

Quạt hướng trục chịu nhiệt là dòng quạt công nghiệp có dòng khí di chuyển song song với trục quay, được chế tạo từ vật liệu và kết cấu motor đặc biệt để làm việc liên tục trong môi trường nhiệt độ cao mà không suy giảm tuổi thọ.

Nguyên lý quạt hướng trục chịu nhiệt

Cánh quạt quay tạo lực đẩy khí theo phương song song với trục, giống nguyên lý cánh quạt máy bay, nên dòng khí đi vào và đi ra gần như thẳng hàng, không bị đổi hướng 90 độ.

Chính đặc điểm này quyết định vùng làm việc tối ưu của thiết bị. Cụ thể, quạt hướng trục khả năng chịu chịu nhiệt di chuyển được khối lượng khí rất lớn với mức tiêu thụ điện thấp, nhưng cột áp tĩnh sinh ra chỉ ở mức trung bình, thường dưới 500 Pa với các model tiêu chuẩn.

Vì vậy, thiết bị phát huy hiệu quả cao nhất khi lắp trực tiếp trên tường, trên mái hoặc nối với đoạn ống gió ngắn. Ngược lại, nếu hệ thống có đường ống dài hàng chục mét, nhiều co và van điều tiết, tổn thất áp sẽ vượt quá khả năng của quạt, khiến lưu lượng thực tế sụt giảm mạnh so với thông số ghi trên tem máy.

Ngưỡng nhiệt độ làm việc quạt hướng trục chịu nhiệt

Dải nhiệt độ làm việc của quạt hướng trục chịu nhiệt được phân theo bốn mức chính, tương ứng với bốn nhóm vật liệu và kiểu bố trí motor khác nhau.

Các mức ngưỡng nhiệt được nhà sản xuất quy ước như sau:

• Dưới 100°C: vùng làm việc của quạt thông gió tăng cường, motor vẫn có thể đặt trong dòng khí với cấp cách điện F.
• 100 – 200°C: motor bắt đầu cần tách khỏi dòng khí hoặc trang bị đĩa tản nhiệt trên trục, vỏ dùng thép sơn chịu nhiệt.
• 200 – 300°C: vùng làm việc phổ biến nhất của hầm sấy công nghiệp và lò hơi, bắt buộc motor đặt ngoài dòng khí, trục dài, vòng bi dùng mỡ chịu nhiệt.
• Trên 300°C: nhóm chịu nhiệt đặc biệt cho lò nung, lò luyện, vỏ và cánh dùng inox 310S hoặc thép chịu nhiệt chuyên dụng, có thể kèm áo nước làm mát gối đỡ.

Cấu tạo quạt hướng trục chịu nhiệt

Quạt hướng trục chịu nhiệt được cấu thành từ:

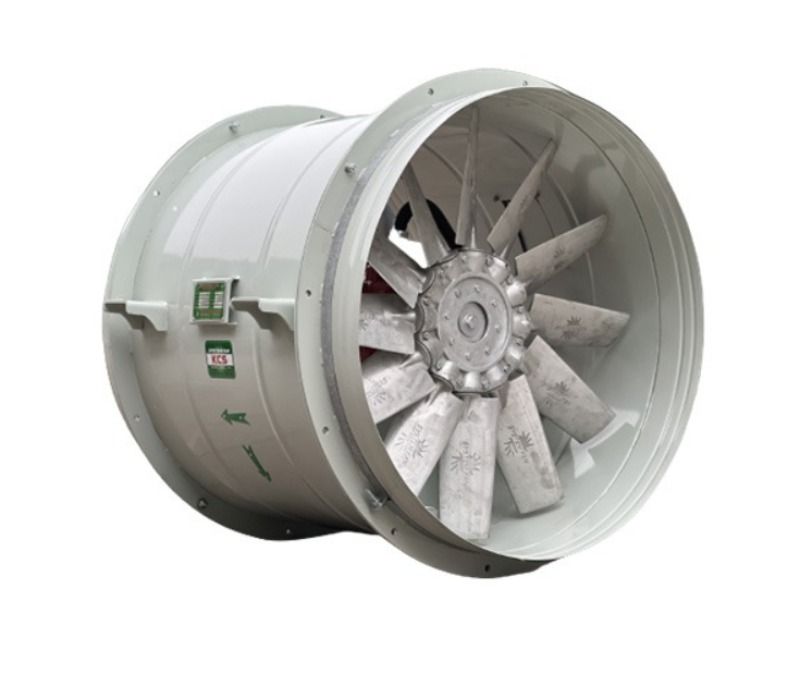

1. Vỏ quạt

Vỏ quạt là ống trụ thép được cuốn và hàn kín, có nhiệm vụ định hướng dòng khí và giữ cố định toàn bộ cụm cánh – motor ở vị trí đồng tâm.

Cụ thể, vật liệu vỏ được chọn theo tính chất khí đi qua. Thép CT3 dày 2 – 5 mm phủ sơn chịu nhiệt gốc silicon dùng cho khí nóng khô và sạch. Inox 304 dùng khi khí có hơi ẩm, hơi dầu hoặc hơi hóa chất nhẹ. Inox 310S dành cho vùng nhiệt trên 350°C nhờ khả năng giữ cơ tính ở nhiệt độ cao và chống oxy hóa vảy.

Độ dày tôn tăng theo đường kính, từ 2 mm với model D300 – D500 lên 4 – 5 mm với model D1200 trở lên. Mặt bích hai đầu được gia cường bằng gân chống biến dạng, tránh hiện tượng vỏ bị móp méo khi giãn nở nhiệt lặp đi lặp lại qua nhiều chu kỳ sấy.

2. Cánh quạt

Cánh quạt là bộ phận sinh công, quyết định trực tiếp lưu lượng khí và mức cột áp mà thiết bị tạo ra.

Số cánh thường dao động từ 3 đến 12, góc nghiêng cánh từ 20 đến 40 độ. Cánh càng nhiều và góc nghiêng càng lớn thì cột áp càng cao, nhưng công suất motor yêu cầu cũng tăng theo. Nhiều dòng cho phép điều chỉnh góc cánh khi dừng máy, giúp tinh chỉnh lưu lượng mà không cần thay cả cụm.

Về vật liệu, hợp kim nhôm đúc nguyên khối được dùng phổ biến cho vùng dưới 200°C nhờ trọng lượng nhẹ, cân bằng động tốt và giá thành hợp lý. Khi nhiệt độ vượt 250°C, nhôm bắt đầu giảm mạnh độ bền nên cánh phải chuyển sang thép chịu nhiệt hoặc inox, chấp nhận khối lượng nặng hơn và yêu cầu cân bằng động khắt khe hơn.

3. Motor cách ly nhiệt

Motor cách ly nhiệt là điểm phân biệt cốt lõi giữa quạt hướng trục chịu nhiệt và quạt hướng trục thông thường, bởi cuộn dây đồng chỉ chịu được giới hạn nhiệt thấp hơn nhiều so với vỏ và cánh.

Có ba kiểu bố trí motor được áp dụng tùy theo ngưỡng nhiệt:

1. Motor đặt trong dòng khí kèm đĩa tản nhiệt: áp dụng cho vùng dưới 150°C, kết cấu gọn, chi phí thấp nhất.
2. Motor đặt ngoài vỏ qua trục dài: cánh nằm trong dòng khí, motor nằm hoàn toàn bên ngoài, nối với nhau bằng trục kéo dài qua gối đỡ. Đây là kiểu phổ biến nhất cho vùng 200 – 300°C.
3. Motor truyền động gián tiếp bằng dây đai: motor đặt tách rời hẳn, truyền lực qua puly và dây đai chịu nhiệt, dùng cho vùng trên 300°C hoặc nơi cần thay đổi tốc độ.

Phân loại quạt hướng trục chịu nhiệt

Dựa trên kết cấu vừa phân tích, quạt hướng trục chịu nhiệt được phân thành tiêu chí sau:

Phân loại theo ngưỡng nhiệt độ chịu tải

Theo tiêu chí này, thiết bị chia thành:

• Nhóm chịu nhiệt trung bình (đến 150°C): vỏ thép sơn chịu nhiệt, cánh nhôm đúc, motor có đĩa tản nhiệt. Phù hợp thông gió xưởng nóng, hút khí sau dàn trao đổi nhiệt, sấy nông sản nhiệt độ thấp.
• Nhóm chịu nhiệt cao (150 – 300°C): motor tách khỏi dòng khí bằng trục dài, gối đỡ dùng mỡ chịu nhiệt, cánh thép hoặc nhôm đúc dày. Đây là nhóm chiếm phần lớn nhu cầu thực tế tại các hầm sấy gỗ, sấy sơn và lò hơi công nghiệp.
• Nhóm chịu nhiệt đặc biệt (trên 300°C): toàn bộ chi tiết tiếp xúc khí dùng inox chịu nhiệt, truyền động dây đai hoặc trục dài có làm mát gối đỡ. Dùng cho lò nung gạch men, lò luyện kim, hệ thống xử lý khí thải nhiệt độ cao.

Phân loại theo kiểu lắp đặt trong hệ thống thông gió

Theo vị trí lắp đặt, thị trường hiện có:

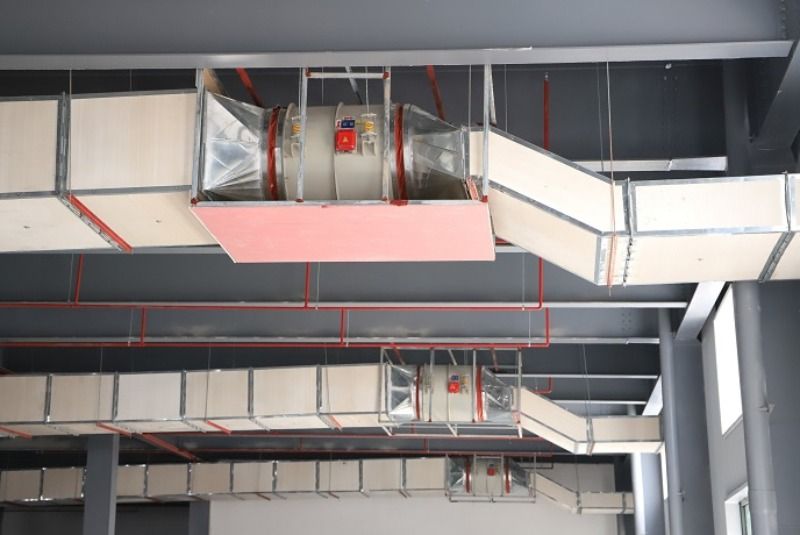

• Quạt hướng trục nối ống gió: thân tròn, hai đầu mặt bích, đấu trực tiếp vào tuyến ống hút hoặc ống cấp khí nóng.
• Quạt hướng trục vuông gắn tường: mặt bích vuông có lỗ bắt bulong, lắp xuyên tường bao nhà xưởng để hút khí nóng thải trực tiếp ra ngoài.
• Quạt hướng trục gắn mái: thân tròn kèm chụp che mưa, tận dụng chênh lệch áp suất tự nhiên để tăng hiệu quả thoát khí nóng.

Ứng dụng quạt hướng trục chịu nhiệt

Dưới đây là ứng dụng cụ thể của quạt hướng trục chịu nhiệt:

Hút và tuần hoàn khí nóng

Trong hầm sấy, quạt hướng trục chịu nhiệt đảm nhận vai trò tuần hoàn khí nóng, đẩy dòng khí đi qua toàn bộ khối vật liệu rồi quay lại dàn gia nhiệt.

Chức năng quan trọng nhất ở đây là giữ đồng đều nhiệt độ. Nếu dòng khí không được tuần hoàn đủ mạnh, phần vật liệu gần nguồn nhiệt sẽ khô nhanh và nứt, trong khi phần xa vẫn còn ẩm, kéo dài thời gian sấy của cả mẻ. Với hầm sấy gỗ, chênh lệch nhiệt độ giữa các điểm trong buồng cần được khống chế trong khoảng 3 – 5°C để đảm bảo chất lượng ván sau sấy.

Quạt trong ứng dụng này thường lắp thành dãy trên trần hầm, chạy liên tục nhiều ngày mỗi mẻ, nên độ bền vòng bi và khả năng chịu chu kỳ nhiệt là yêu cầu hàng đầu.

Hút khói và khí thải nhiệt độ cao

Ở đường khói lò, quạt hướng trục chịu nhiệt hút dòng khí thải mang theo nhiệt, bụi tro và hơi axit, đưa qua hệ thống xử lý trước khi thải ra ống khói.

Đặc thù của dòng khí này là vừa nóng vừa ăn mòn. Bụi tro bay va đập liên tục làm mòn mép cánh, trong khi hơi SO₂ kết hợp hơi nước tạo môi trường axit tấn công bề mặt kim loại. Vì vậy, thiết bị dùng cho vị trí này thường phải nâng cấp vật liệu lên inox, tăng độ dày cánh và bố trí cửa vệ sinh để định kỳ làm sạch lớp tro bám.

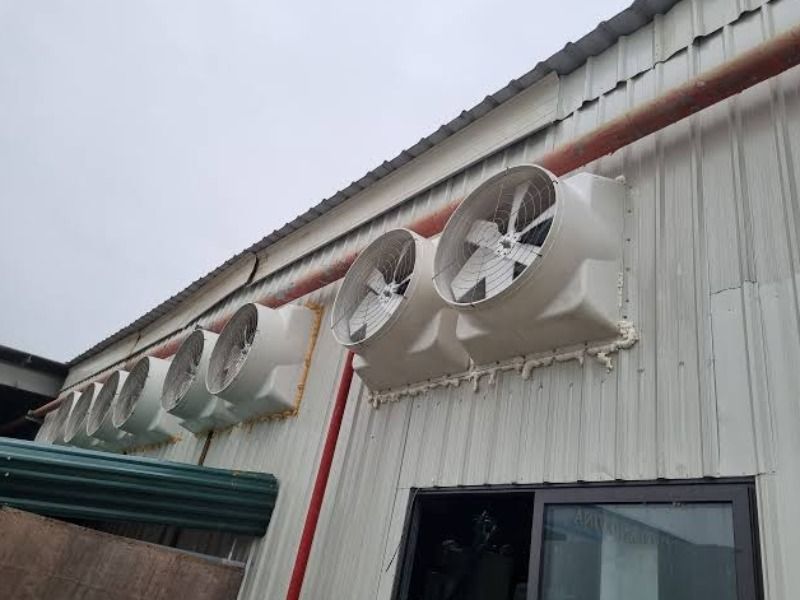

Thông gió giải nhiệt cho nhà xưởng

Tại khu vực sản xuất, thiết bị thực hiện trao đổi khí cưỡng bức, hút khối khí nóng tích tụ dưới mái ra ngoài và tạo điều kiện cho khí mát tràn vào qua cửa hút.

Hiệu quả cảm nhận được rõ nhất ở các xưởng có máy ép nhựa, lò nung hoặc dàn hàn tự động, nơi nhiệt bức xạ từ máy móc khiến nhiệt độ khu vực làm việc cao hơn ngoài trời 5 – 10°C. Khi trao đổi khí đủ số lần, chênh lệch này giảm xuống còn 2 – 3°C, cải thiện đáng kể điều kiện lao động và giảm tỷ lệ sai sót do mệt mỏi.

Tiêu chí chọn quạt hướng trục chịu nhiệt

Sau đây là những tiêu chí lựa chọn:

Xác định nhiệt độ khí thực tế tại vị trí lắp đặt

Nhiệt độ cần lấy là nhiệt độ khí tại đúng vị trí đặt quạt, không phải nhiệt độ cài đặt của lò.

Cách làm chuẩn là đo bằng nhiệt kế hồng ngoại hoặc can nhiệt tại điểm dự kiến lắp, ghi lại giá trị trong ít nhất một chu kỳ vận hành đầy đủ, rồi lấy giá trị cao nhất. Sau đó cộng thêm biên an toàn 10 – 20% để dự phòng cho tình huống lò chạy quá tải hoặc quạt phải làm việc khi hệ thống làm mát gặp sự cố.

Ví dụ, nếu điểm đo cho giá trị cao nhất 220°C, thiết bị được chọn nên có ngưỡng công bố từ 250°C trở lên chứ không phải đúng 220°C.

Tính lưu lượng theo thể tích nhà xưởng và số lần trao đổi khí

Lưu lượng cần thiết được tính theo công thức Q = V × n, trong đó Q là lưu lượng (m³/h), V là thể tích không gian (m³) và n là số lần trao đổi khí mỗi giờ.

Số lần trao đổi khí thay đổi theo đặc thù khu vực. Kho chứa thông thường cần 10 – 20 lần/h. Xưởng sản xuất phổ thông cần 20 – 40 lần/h. Khu vực có nguồn nhiệt lớn như lò nung, máy ép nhựa cần 40 – 60 lần/h. Buồng sấy tuần hoàn tính riêng theo tốc độ gió yêu cầu qua khối vật liệu, thường từ 1,5 đến 3 m/s.

Với xưởng dài 50 m, rộng 20 m, cao 7 m, thể tích là 7.000 m³. Nếu chọn n bằng 30, lưu lượng cần thiết là 210.000 m³/h, tương ứng khoảng 4 – 5 quạt D1000 hoặc 3 quạt D1250 lắp song song.

Chọn cột áp phù hợp chiều dài và tiết diện đường ống

Cột áp cần chọn bằng tổng tổn thất áp trên toàn tuyến ống cộng thêm dự phòng, chứ không phải một con số ước lượng.

Tổn thất áp đến từ ba nguồn: ma sát dọc theo ống thẳng, tổn thất cục bộ tại co và nhánh rẽ, và trở lực của thiết bị phụ như lọc bụi, van điều tiết. Ước lượng nhanh trong thực tế, mỗi mét ống thẳng gây tổn thất khoảng 1 – 3 Pa, mỗi co 90 độ tương đương 5 – 10 m ống thẳng, còn một bộ lọc túi có thể chiếm 500 – 1.500 Pa.

Nếu tổng tổn thất vượt quá 600 – 800 Pa, quạt hướng trục chịu nhiệt thường không còn phù hợp và cần cân nhắc chuyển sang phương án khác. Đây là ranh giới quan trọng cần kiểm tra trước khi chốt đơn hàng.

Đối chiếu đường kính và công suất motor

Sau khi có lưu lượng và cột áp, việc còn lại là tra ngược ra đường kính và công suất motor tương ứng.

Các mốc tham chiếu thông dụng ở tốc độ 1.450 vòng/phút:

• D400: lưu lượng 4.000 – 6.000 m³/h, công suất 0,37 – 0,75 kW.
• D600: lưu lượng 10.000 – 14.000 m³/h, công suất 1,5 – 2,2 kW.
• D800: lưu lượng 20.000 – 26.000 m³/h, công suất 3 – 4 kW.
• D1000: lưu lượng 35.000 – 45.000 m³/h, công suất 5,5 – 7,5 kW.
• D1250: lưu lượng 55.000 – 70.000 m³/h, công suất 11 – 15 kW.
• D1500: lưu lượng 80.000 – 100.000 m³/h, công suất 18,5 – 22 kW.

Chọn vật liệu theo tính chất khí

Vật liệu được chọn theo ba đặc tính của dòng khí: mức nhiệt, hàm lượng bụi và tính ăn mòn.

Với khí nóng khô và sạch, thép CT3 phủ sơn chịu nhiệt là phương án kinh tế và đủ bền. Khi khí mang nhiều bụi mài mòn như tro lò hoặc mạt gỗ, cánh cần tăng độ dày hoặc hàn thêm lớp chịu mài ở mép. Trường hợp khí có hơi ẩm, hơi axit hoặc hơi dung môi, inox 304 là mức tối thiểu, và cần nâng lên 310S nếu nhiệt vượt 350°C.

Một lưu ý thường bị bỏ qua: bulong, mặt bích và gioăng làm kín cũng phải cùng cấp chịu nhiệt với thân quạt. Gioăng cao su thông thường sẽ hóa cứng và nứt chỉ sau vài tuần ở 200°C, gây rò khí nóng ngay tại mối nối.

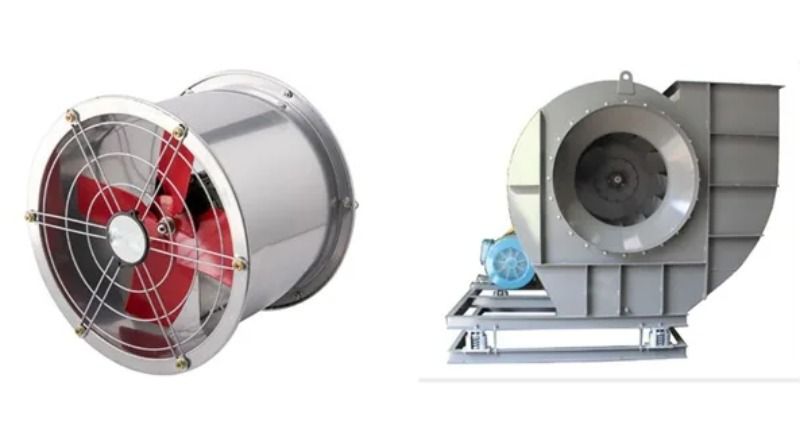

So sánh quạt hướng trục chịu nhiệt và quạt ly tâm chịu nhiệt

Hai dòng thiết bị này phục vụ hai bài toán khác nhau: quạt hướng trục chịu nhiệt phù hợp khi cần lưu lượng lớn trong hệ thống có trở lực thấp, còn quạt ly tâm chịu nhiệt phù hợp khi hệ thống có đường ống dài, nhiều thiết bị xử lý và đòi hỏi cột áp cao.

Để làm rõ khác biệt, bảng dưới đây đối chiếu hai dòng:

Vận hành và bảo trì quạt hướng trục chịu nhiệt kéo dài tuổi thọ thiết bị

Đây là những chi tiết chỉ bộc lộ sau vài tháng vận hành liên tục, khi thiết bị đã trải qua đủ số chu kỳ nóng – nguội. Sau đây là từng yếu tố.

Giãn nở nhiệt làm thay đổi khe hở giữa cánh quạt và vỏ

Khe hở giữa mép cánh và thành vỏ thay đổi khi thiết bị nóng lên, do nhôm và thép có hệ số giãn nở khác nhau.

Hợp kim nhôm giãn nở khoảng 23 micromet trên mỗi mét chiều dài khi nhiệt tăng 1°C, trong khi thép chỉ khoảng 12 micromet. Với cánh D1000 làm việc ở 250°C, chênh lệch giãn nở giữa cánh nhôm và vỏ thép có thể lên tới vài milimet theo đường kính. Nếu khe hở thiết kế ban đầu quá nhỏ, cánh sẽ cọ vào vỏ khi máy đạt nhiệt độ vận hành.

Hậu quả của khe hở sai rất dễ nhận biết: tiếng rít kim loại khi máy chạy được 20 – 30 phút, rung lắc tăng dần, mép cánh xuất hiện vết mài. Ngược lại, khe hở quá lớn lại làm rò khí ngược, giảm hiệu suất từ 5 đến 15%. Vì vậy, khe hở phải được nhà sản xuất tính toán theo đúng ngưỡng nhiệt công bố, không thể áp dụng thông số của quạt thường.

Vòng bi và mỡ bôi trơn chịu nhiệt quyết định độ bền cụm truyền động

Vòng bi là chi tiết hỏng đầu tiên trên phần lớn quạt hướng trục chịu nhiệt, do phải chịu đồng thời tải trọng cơ học và nhiệt dẫn dọc theo trục.

Mỡ bôi trơn thông thường gốc lithium mất khả năng bám dính ở khoảng 120 – 130°C, dầu gốc bay hơi và để lại lớp cặn khô làm kẹt bi. Thiết bị chịu nhiệt vì thế phải dùng mỡ gốc lithium phức hợp hoặc gốc polyurea, chịu được 160 – 200°C tại gối đỡ. Chu kỳ bơm mỡ cũng ngắn hơn đáng kể, thường 1 – 3 tháng thay vì 6 – 12 tháng như quạt thường.

Dấu hiệu vòng bi xuống cấp cần theo dõi gồm tiếng rít hoặc tiếng lạo xạo khi khởi động, nhiệt độ vỏ gối đỡ cao hơn 30 – 40°C so với ngày thường, và biên độ rung tăng dần qua các lần đo. Phát hiện sớm ở giai đoạn này cho phép thay vòng bi với chi phí nhỏ, thay vì chờ đến khi trục cong và phải thay cả cụm.

Cấp cách điện motor F và H phù hợp môi trường nhiệt độ cao

Cấp cách điện quy định nhiệt độ tối đa mà lớp cách điện cuộn dây chịu được trong suốt tuổi thọ thiết kế, và là thông số cần kiểm tra trên nhãn motor trước khi mua.

Ba cấp thường gặp có giới hạn nhiệt cuộn dây lần lượt: cấp B ở 130°C, cấp F ở 155°C và cấp H ở 180°C. Motor cấp B không đủ an toàn cho quạt chịu nhiệt vì ngay cả khi được cách ly khỏi dòng khí, nhiệt vẫn truyền về theo trục và bức xạ từ vỏ, khiến nhiệt độ cuộn dây dễ vượt ngưỡng vào những ngày hè hoặc khi lò chạy hết công suất.

Quy tắc kinh nghiệm là mỗi 10°C vượt quá giới hạn cấp cách điện sẽ làm giảm một nửa tuổi thọ cuộn dây. Một motor cấp F chạy thường xuyên ở 175°C có thể cháy chỉ sau vài tháng, dù về lý thuyết được thiết kế cho hàng chục nghìn giờ vận hành. Với vùng trên 200°C, cấp H kết hợp bố trí motor hoàn toàn ngoài dòng khí là phương án an toàn.

Lưu lượng thực tế giảm so với thông số danh định khi khí nóng loãng đi

Khí nóng loãng hơn khí nguội, nên cùng một tốc độ vòng quay, quạt vẫn hút được đúng thể tích khí nhưng khối lượng khí vận chuyển và cột áp sinh ra đều giảm theo tỷ trọng.

Ở 20°C, tỷ trọng không khí khoảng 1,20 kg/m³. Khi nhiệt tăng lên 200°C, con số này chỉ còn khoảng 0,75 kg/m³, tức giảm gần 38%. Hệ quả là cột áp tĩnh thực tế của quạt cũng giảm tương ứng gần 38% so với giá trị ghi trên catalogue, trong khi lưu lượng thể tích gần như giữ nguyên.

Điều này dẫn tới hai điều chỉnh quan trọng khi lập phương án. Thứ nhất, nếu bài toán yêu cầu hút một khối lượng khí xác định, lưu lượng thể tích phải được nhân thêm hệ số bù để bù cho phần khí đã loãng đi. Thứ hai, cột áp cần được kiểm tra lại ở đúng nhiệt độ vận hành, tránh trường hợp quạt đủ áp khi thử nguội nhưng không thắng nổi trở lực khi hệ thống đã nóng.

Ngược lại, do khí loãng nên công suất trục yêu cầu cũng giảm, điều này lý giải vì sao motor thường chạy non tải khi hệ thống đạt nhiệt độ ổn định. Tuy nhiên, motor vẫn phải được chọn theo điều kiện khởi động nguội, thời điểm khí còn đặc và mô-men cản lớn nhất.

Hy vọng những chia sẻ của Nextfan giúp bạn nắm được cách chọn quạt hướng trục chịu nhiệt đúng với điều kiện vận hành thực tế của nhà máy, từ việc đo đúng nhiệt độ khí, tính đủ lưu lượng và cột áp, cho tới lựa chọn vật liệu và cấp cách điện motor phù hợp.
