Hướng dẫn thi công hệ thống hút bụi chuẩn kỹ thuật

09/18/2026 Nghị Nextfan 4 lượt xem

Trong các nhà xưởng, bụi phát sinh từ máy móc và quy trình sản xuất không chỉ ảnh hưởng đến sức khỏe người lao động mà còn làm giảm chất lượng sản phẩm. Do đó, việc thi công hệ thống hút bụi đúng kỹ thuật là yếu tố đóng vai trò quan trọng. Một hệ thống được thiết kế, lắp đặt đúng kỹ thuật không chỉ nâng cao hiệu quả thu gom bụi mà còn giúp doanh nghiệp vận hành ổn định, tiết kiệm chi phí và thuận tiện bảo trì. Theo dõi bài viết để được hướng dẫn cách thi công, lắp đặt hệ thống hút bụi chi tiết từng bước!

Nội Dung Chính

Vì sao cần thi công hệ thống hút bụi công nghiệp?

Trong quá trình sản xuất, bụi có thể phát sinh từ nhiều công đoạn như cắt, mài, nghiền, gia công gỗ, kim loại hoặc xử lý vật liệu. Nếu không được kiểm soát ngay tại nguồn, bụi dễ phát tán trong không khí, ảnh hưởng đến người lao động và môi trường sản xuất. Dưới đây là những lý do cần lắp đặt hệ thống hút bụi tại các nhà xưởng:

Kiểm soát bụi ngay tại nguồn phát sinh: Hệ thống hút bụi sử dụng chụp hút, đường ống và thiết bị thu gom để đưa bụi từ khu vực phát sinh đến bộ phận lọc. Việc thu gom tại nguồn giúp hạn chế bụi lan rộng trong nhà xưởng và giảm nguy cơ người lao động hít phải bụi trong quá trình làm việc.
Bảo vệ sức khỏe người lao động: Một số loại bụi công nghiệp, đặc biệt bụi có chứa silica hô hấp, có thể gây ảnh hưởng nghiêm trọng đến hệ hô hấp khi tiếp xúc kéo dài. Do đó, việc lắp đặt hệ thống hút bụi nhằm giảm phơi nhiễm với bụi nguy hại tại nơi làm việc.
Duy trì môi trường sản xuất sạch hơn: Hệ thống hút và lọc bụi giúp hạn chế lượng bụi lơ lửng cũng như bụi tích tụ trên máy móc, sàn và các khu vực khó vệ sinh. Từ đó đảm bảo môi trường làm việc luôn sạch sẽ.
Bảo vệ máy móc và sản phẩm: Bụi tích tụ có thể ảnh hưởng đến các thiết bị, khu vực sản xuất và chất lượng sản phẩm tùy theo đặc tính của từng ngành. Việc thu gom bụi có kiểm soát giúp giảm lượng bụi phát tán và hỗ trợ duy trì điều kiện vận hành ổn định hơn.
Nâng cao hiệu quả kiểm soát ô nhiễm tại nhà xưởng: Hệ thống hút bụi được thiết kế đúng có thể tập trung bụi từ nhiều vị trí về thiết bị lọc thay vì để bụi phát tán tự do. Từ đó giúp kiểm soát hiệu quả tình trạng ô nhiễm do bụi tại các nhà xưởng.
Hỗ trợ đáp ứng yêu cầu về an toàn và vệ sinh công nghiệp: Việc sử dụng thông gió hút cục bộ là một dạng kiểm soát kỹ thuật nhằm giảm hoặc loại bỏ bụi, đảm bảo an toàn và vệ sinh công nghiệp.

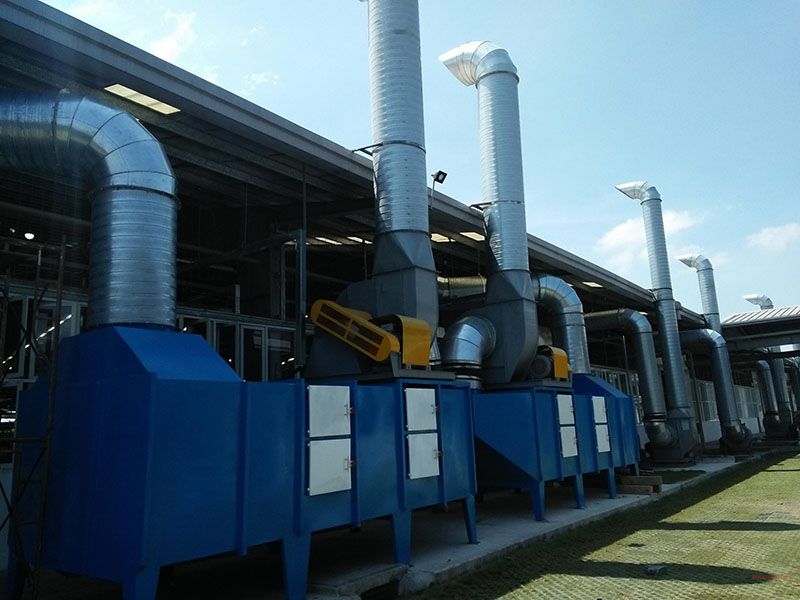

Hệ thống hút bụi công nghiệp giúp kiểm soát bụi, đảm bảo sức khỏe người làm

Hướng dẫn thi công hệ thống hút bụi chuẩn kỹ thuật

Thi công hệ thống hút bụi cần được thực hiện theo một quy trình thống nhất từ khảo sát, tính toán, thiết kế đến lắp đặt và chạy thử. Dưới đây là các bước chính trong quy trình lắp đặt hệ thống hút bụi cho nhà xưởng:

Bước 1: Khảo sát hiện trạng và phân tích nhu cầu

Đây là bước đầu tiên giúp xác định đúng quy mô và cấu hình hệ thống. Đơn vị thi công không nên lựa chọn thiết bị chỉ dựa trên diện tích nhà xưởng hoặc công suất động cơ. Nội dung khảo sát gồm:

Xác định loại bụi phát sinh: Phân tích bụi gỗ, bụi kim loại, bụi xi măng, bụi nhựa, bụi sơn, bụi than hoặc bụi có chứa silic. Mỗi loại bụi có kích thước hạt, khối lượng riêng, độ ẩm và nguy cơ cháy nổ khác nhau.
Xác định vị trí phát sinh bụi: Ghi nhận các máy cắt, mài, nghiền, trộn, đóng bao, đánh bóng hoặc khu vực đổ nguyên liệu cần bố trí điểm hút.
Đánh giá số lượng điểm hút: Xác định tổng số máy cần kết nối, số máy hoạt động đồng thời và khả năng mở rộng dây chuyền trong tương lai.
Đo đạc mặt bằng nhà xưởng: Kiểm tra chiều dài, chiều rộng, chiều cao, vị trí cột, dầm, mái, cửa ra vào và các tuyến vận chuyển để lựa chọn hướng đi đường ống phù hợp.
Kiểm tra điều kiện lắp đặt: Xác định vị trí đặt quạt, cyclone, bộ lọc, thùng chứa bụi, tủ điện và sàn thao tác bảo trì.
Thu thập yêu cầu vận hành: Làm rõ thời gian hoạt động mỗi ngày, số ca sản xuất, yêu cầu độ sạch, mức độ tự động hóa và điều kiện nhiệt độ, độ ẩm của dòng khí.
Đánh giá nguy cơ an toàn: Với bụi dễ cháy hoặc bụi có khả năng gây nổ, cần xem xét biện pháp nối đất, chống tia lửa, kiểm soát tĩnh điện và giải pháp bảo vệ phù hợp.

Kết quả khảo sát nên được thể hiện bằng biên bản hiện trạng, hình ảnh thực tế, sơ đồ vị trí máy và danh sách thông số đầu vào. Đây là cơ sở để kỹ sư tính toán lưu lượng hút, áp suất, diện tích lọc và công suất quạt.

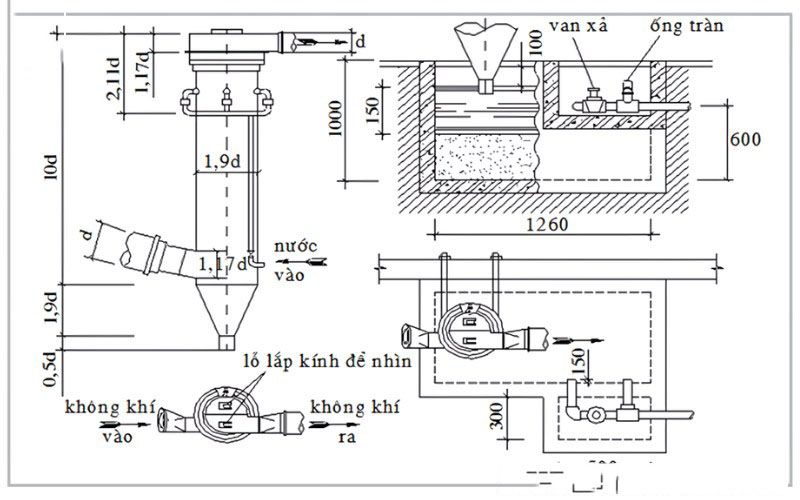

Bước 2: Lên bản vẽ hệ thống hút bụi

Sau khi có dữ liệu khảo sát, đơn vị kỹ thuật tiến hành xây dựng phương án và triển khai bản vẽ. Bản vẽ cần thể hiện đầy đủ các nội dung sau:

Sơ đồ nguyên lý hoạt động: Thể hiện hướng di chuyển của dòng khí từ chụp hút, đường ống, thiết bị lọc, quạt hút đến vị trí xả khí.
Bản vẽ mặt bằng: Xác định vị trí các điểm hút, tuyến ống nhánh, ống chính, thiết bị xử lý và khu vực đặt tủ điện.
Bản vẽ cao độ hoặc bản vẽ 3D: Thể hiện chiều cao lắp đặt, giá treo, khung đỡ, khoảng cách đến mái, dầm và các thiết bị khác.
Thiết kế chụp hút: Chụp hút cần đặt đủ gần nguồn bụi và có kích thước phù hợp. Nếu chụp hút đặt quá xa, hiệu quả thu gom có thể giảm; nếu thiết kế quá lớn, hệ thống có thể tiêu tốn nhiều năng lượng không cần thiết.
Tính toán đường ống: Xác định đường kính ống, vận tốc dòng khí, chiều dài, số lượng co, cút, nhánh rẽ và tổn thất áp suất. Đường ống cần hạn chế góc chuyển hướng không cần thiết để giảm trở lực.
Tính toán quạt hút: Lựa chọn quạt theo tổng lưu lượng và tổng tổn thất áp suất của hệ thống, không chỉ căn cứ vào công suất động cơ.
Tính toán thiết bị lọc: Xác định diện tích lọc, loại vật liệu lọc, phương pháp rũ bụi và khả năng chịu nhiệt dựa trên đặc tính bụi.
Bố trí van điều tiết: Van giúp cân bằng lưu lượng giữa các nhánh và có thể đóng những khu vực không sử dụng.
Bố trí cửa thăm và vị trí bảo trì: Cửa kiểm tra cần được đặt tại các vị trí có nguy cơ lắng bụi hoặc cần vệ sinh thường xuyên. NIOSH cũng khuyến nghị thiết kế các cửa bảo trì, vệ sinh có nắp kín trong hệ thống hút cục bộ.

Trước khi gia công, bản vẽ cần được kiểm tra và phê duyệt. Nội dung chốt nên bao gồm kích thước, vật liệu, thông số quạt, thiết bị lọc, phương án điện điều khiển, tiến độ và phạm vi thi công.

Bước 3: Chuẩn bị thiết bị, vật tư

Trước khi đưa đến công trình, từng hạng mục cần được kiểm tra theo bản vẽ và thông số đã thống nhất. Các thiết bị, vật tư cần chuẩn bị gồm:

Thiết bị lọc bụi: Cyclone, buồng lọc, lọc túi vải, lọc cartridge hoặc thiết bị xử lý chuyên dụng tùy loại bụi.
Quạt hút công nghiệp: Kiểm tra lưu lượng, áp suất, công suất, tốc độ quay, chiều quay, vật liệu cánh và khả năng làm việc liên tục.
Đường ống và phụ kiện: Bao gồm ống thẳng, cút, côn, chạc rẽ, mặt bích, van gió, cửa thăm và khớp nối mềm.
Chụp hút: Kiểm tra kích thước, vị trí cổ hút, độ dày vật liệu và khả năng kết nối với máy sản xuất.
Thiết bị thu gom bụi: Bao chứa, thùng chứa, van xoay, vít tải hoặc thiết bị xả bụi tự động.
Vật tư cơ khí: Khung đỡ, giá treo, bulông, đai treo, gioăng kín, vật liệu chống rung và sơn bảo vệ.
Thiết bị điện: Tủ điều khiển, aptomat, khởi động từ, rơ-le bảo vệ, biến tần, cảm biến chênh áp và dây cáp.
Thiết bị an toàn: Dây tiếp địa, biển cảnh báo, lan can, sàn thao tác và các phương tiện bảo vệ khi làm việc trên cao.

Trước khi lắp đặt, cần đối chiếu số lượng, chủng loại và kích thước thực tế với bản vẽ. Các bộ phận như quạt, động cơ, túi lọc và tủ điện nên có hồ sơ kỹ thuật hoặc tài liệu hướng dẫn đi kèm.

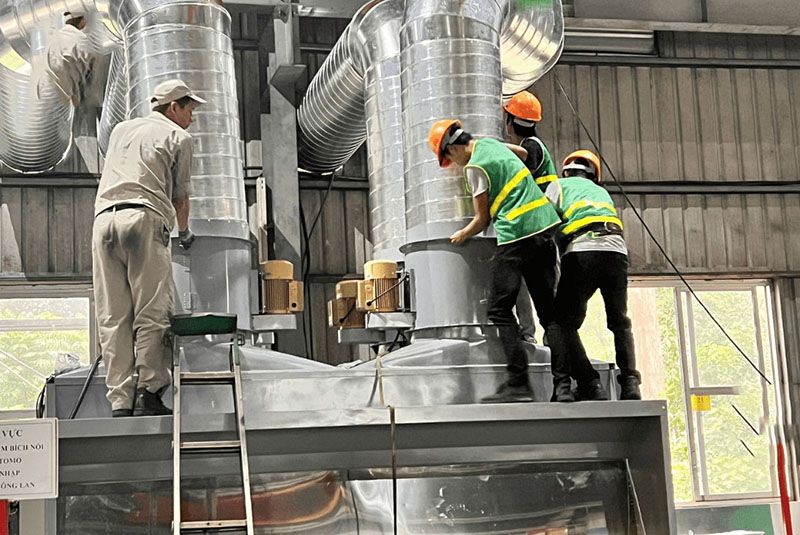

Bước 4: Thi công lắp đặt hệ thống hút bụi

Quá trình lắp đặt cần tuân thủ bản vẽ đã phê duyệt và bảo đảm an toàn cho người, thiết bị cũng như dây chuyền đang vận hành. Quy trình thi công hệ thống hút bụi như sau:

Lắp khung đỡ và giá treo: Xác định vị trí neo, khoảng cách giá treo và khả năng chịu tải. Khung đỡ phải chắc chắn, cân bằng và không gây cản trở hoạt động sản xuất.
Lắp thiết bị chính: Đưa cyclone, bộ lọc, quạt hút, thùng chứa và tủ điện vào vị trí. Các thiết bị cần được căn chỉnh, cố định và chừa khoảng trống phục vụ bảo trì.
Lắp đường ống chính: Ưu tiên lắp tuyến ống chính theo trục đã thiết kế, sau đó kết nối với các tuyến nhánh.
Lắp đường ống nhánh và chụp hút: Đấu nối từng máy vào hệ thống, kiểm tra hướng hút và bảo đảm chụp hút nằm đúng vị trí phát sinh bụi.
Lắp van điều tiết: Bố trí van tại các nhánh cần cân bằng lưu lượng hoặc khu vực có chế độ vận hành riêng.
Lắp khớp nối mềm và bộ phận chống rung: Khớp nối mềm giữa quạt và đường ống giúp hạn chế truyền rung. Quạt cần được kiểm tra độ cân bằng và cố định chắc chắn.
Xử lý mối nối: Các mặt bích, mối hàn và cửa thăm phải được làm kín để hạn chế rò rỉ khí. Đường ống nên được kiểm tra cả bên trong nhằm phát hiện vật cản hoặc phần kim loại thừa.
Đấu nối điện: Kết nối tủ điện với động cơ, cảm biến, biến tần và các thiết bị liên động. Hệ thống cần có bảo vệ quá tải, mất pha và ngắn mạch.
Thực hiện nối đất: Các bộ phận kim loại, thiết bị điện và đường ống cần được xem xét giải pháp tiếp địa, đặc biệt khi xử lý bụi có nguy cơ tích điện hoặc cháy nổ.

Trong quá trình thi công, không nên tự ý thay đổi đường kính ống, vị trí van hoặc công suất quạt nếu chưa đánh giá lại toàn bộ hệ thống. Một thay đổi nhỏ ở tuyến ống có thể làm ảnh hưởng đến lưu lượng và áp suất tại nhiều điểm hút.

Bước 5: Kiểm tra, chạy thử, hiệu chỉnh

Sau khi hoàn tất lắp đặt, hệ thống cần được kiểm tra trước khi đưa vào vận hành chính thức. Chạy thử không chỉ nhằm xác nhận quạt hoạt động mà còn phải đánh giá hiệu quả kiểm soát bụi tại từng điểm hút.

Các công đoạn kiểm tra gồm:

Kiểm tra cơ khí: Kiểm tra bulông, mặt bích, giá treo, mối hàn, cửa thăm, van và các vị trí có khả năng rò rỉ.
Kiểm tra thiết bị lọc: Kiểm tra tình trạng túi lọc hoặc cartridge, cơ cấu rũ bụi, van xả và độ kín giữa phần khí bẩn với phần khí sạch.
Kiểm tra quạt: Xác nhận chiều quay, độ rung, tiếng ồn, nhiệt độ ổ bi, dòng điện động cơ và khả năng hoạt động liên tục.
Kiểm tra tủ điện: Kiểm tra chế độ đóng ngắt, bảo vệ quá tải, biến tần, cảm biến và tín hiệu cảnh báo.
Chạy thử không tải: Vận hành quạt khi chưa kết nối đầy đủ với nguồn bụi để phát hiện tiếng ồn, rung động, chiều quay hoặc lỗi điện.
Chạy thử có tải: Cho dây chuyền hoạt động trong điều kiện thực tế để đánh giá khả năng thu gom bụi.
Đo lưu lượng và áp suất: Đo tại đường ống chính, đường ống nhánh và các điểm hút quan trọng. Kết quả cần được so sánh với thông số thiết kế.
Kiểm tra độ kín: Có thể sử dụng phương pháp quan sát, kiểm tra chênh áp hoặc thiết bị đo phù hợp để phát hiện vị trí rò rỉ.
Đánh giá hiệu quả kiểm soát bụi: Quan sát lượng bụi còn phát tán, kiểm tra khu vực thao tác và thực hiện đo môi trường lao động khi hồ sơ nghiệm thu hoặc yêu cầu quản lý an toàn cần đến.

Bước 6: Bàn giao, hướng dẫn vận hành

Bàn giao là bước giúp doanh nghiệp tiếp nhận đầy đủ hệ thống, hồ sơ và phương pháp sử dụng. Một hệ thống được lắp đặt đúng nhưng vận hành sai vẫn có thể làm giảm hiệu quả hút và nhanh hư hỏng thiết bị.

Sau bàn giao, doanh nghiệp cần duy trì bảo trì, kiểm tra và đánh giá hiệu suất định kỳ. Đồng thời, đơn vị thi công phải hướng dẫn cho người quản lý tại xưởng cách vận hành hệ thống hút bụi để đảm bảo an toàn, hiệu quả.

Lưu ý khi thi công hệ thống hút bụi

Để hệ thống hút bụi hoạt động hiệu quả, an toàn và ổn định trong thời gian dài, quá trình thi công cần lưu ý:

Tuân thủ đầy đủ quy định về an toàn trong quá trình thi công, đặc biệt khi làm việc trên cao, vận chuyển thiết bị, đấu nối điện hoặc lắp đặt tại khu vực đang sản xuất.
Sử dụng vật liệu có khả năng chịu nhiệt, chống ăn mòn và chịu được tác động của hóa chất nếu dòng bụi phát sinh có nhiệt độ cao hoặc chứa thành phần ăn mòn.
Thiết kế hệ thống có dự phòng về công suất quạt, đường ống, tủ điều khiển và vị trí lắp đặt để dễ dàng bổ sung điểm hút khi quy mô sản xuất tăng.
Cần xác định tổng lưu lượng, tổn thất áp suất trên đường ống, co cút, van và thiết bị lọc để lựa chọn quạt có điểm làm việc phù hợp.
Trước khi thi công cần xác định chính xác vị trí, số lượng và đặc tính của các nguồn bụi.

Đơn vị thi công hệ thống hút bụi chuyên nghiệp

Nextfan là đơn vị chuyên tư vấn, thiết kế, sản xuất và thi công hệ thống hút bụi công nghiệp cho nhà xưởng và nhiều lĩnh vực sản xuất khác. Doanh nghiệp cung cấp đa dạng giải pháp như hệ thống hút bụi cyclone, lọc túi vải và các thiết bị xử lý bụi theo nhu cầu thực tế. Với quy trình triển khai từ khảo sát, thiết kế, gia công, lắp đặt đến chạy thử và bàn giao, Nextfan hướng đến giải pháp vận hành ổn định, phù hợp mặt bằng và ngân sách của từng khách hàng.

Dưới đây là những lý do khách hàng nên lựa chọn Nextfan làm đơn vị lắp đặt hệ thống hút bụi:

Có giải pháp cho nhiều ngành nghề: Nextfan cung cấp hệ thống hút bụi cho xưởng gỗ, nhà máy cơ khí, ngành xi măng, nhựa, thực phẩm, dược phẩm và các lĩnh vực có nhu cầu xử lý bụi công nghiệp.
Tư vấn dựa trên nhu cầu thực tế: Đội ngũ kỹ thuật tiếp nhận thông tin về quy mô nhà máy, loại bụi, mục đích xử lý và yêu cầu đặc thù trước khi đề xuất phương án.
Khảo sát và thiết kế hệ thống đồng bộ: Nextfan thực hiện khảo sát mặt bằng, xác định vị trí phát sinh bụi, bố trí điểm hút, đường ống, quạt, thiết bị lọc và tủ điều khiển.
Triển khai quy trình thi công rõ ràng: Quy trình được thực hiện qua các giai đoạn gồm khảo sát, thiết kế, chuẩn bị vật tư, lắp đặt, chạy thử, nghiệm thu và hướng dẫn vận hành.
Có khả năng đáp ứng dự án trên nhiều khu vực: Nextfan cung cấp và thi công hệ thống hút bụi cho khách hàng trên toàn quốc.
Có dịch vụ hỗ trợ kỹ thuật sau lắp đặt: Nextfan cung cấp chính sách bảo hành, hỗ trợ bảo trì và xử lý sự cố, đồng thời có đội ngũ kỹ thuật tư vấn trong quá trình khách hàng vận hành hệ thống.
Hỗ trợ báo giá theo từng phương án: Chi phí được xác định dựa trên loại thiết bị, công suất, số điểm hút, chiều dài đường ống, vật liệu và điều kiện thi công.

Nextfan là đơn vị thi công hệ thống hút bụi nhà xưởng uy tín

Thi công hệ thống hút bụi đúng kỹ thuật giúp doanh nghiệp kiểm soát bụi hiệu quả, bảo vệ sức khỏe người lao động và duy trì môi trường sản xuất an toàn. Từ khảo sát, thiết kế đến lắp đặt, chạy thử, mỗi công đoạn đều cần được thực hiện chính xác. Liên hệ ngay với Nextfan theo hotline: 0913.834.085 để được tư vấn, hỗ trợ tận tình.
