Hướng dẫn cách đo lưu lượng gió chuẩn từng bước

09/18/2026 Nghị Nextfan 3 lượt xem

Lưu lượng gió là yếu tố quan trọng nhằm đánh giá hiệu quả của hệ thống thông gió, điều hòa không khí và đường ống gió. Hiểu rõ cách đo lưu lượng gió giúp xác định lượng không khí thực tế, phát hiện tình trạng thiếu hoặc thừa gió và hỗ trợ điều chỉnh hệ thống phù hợp. Theo dõi bài viết dưới đây để được hướng dẫn cách đo lưu lượng gió chuẩn kỹ thuật.

Nội Dung Chính

Lưu lượng gió là gì? Vì sao cần đo lưu lượng gió

Lưu lượng gió là thể tích lượng không khí di chuyển qua một điểm hoặc tiết diện nhất định trong một khoảng thời gian xác định. Đây là chỉ số quan trọng dùng để đánh giá hiệu quả hoạt động của các hệ thống thông gió, điều hòa không khí (HVAC), cũng như trong giám sát môi trường làm việc tại nhà máy, phòng sạch hoặc khu vực sản xuất .

Trong kỹ thuật, lưu lượng gió là phép đo không khí trên một đơn vị thời gian qua một thiết bị cụ thể. Lưu lượng gió có thể được tạo ra thông qua các phương thức cơ học (chẳng hạn như quạt điện) hoặc diễn ra thụ động như chênh lệch áp suất trong môi trường.

Công thức tính lưu lượng gió: Q = V x A

Trong đó:

Q là lưu lượng gió (m³/s hoặc CFM)
V là vận tốc gió (m/s hoặc ft/min)
A là diện tích tiết diện gió đi qua (m² hoặc ft²)

Đơn vị đo lưu lượng gió phổ biến: m³/h; m³/phút; CFM; l/s

Sở dĩ cần biết cách đo lưu lượng gió vì những lý do sau:

Cân bằng hệ thống và đảm bảo hiệu quả làm mát: Một hệ thống HVAC dù hiện đại đến đâu cũng sẽ không thể hoạt động hiệu quả nếu dòng khí không được phân phối đồng đều. Việc đo lưu lượng giúp kỹ thuật viên xác định xem lượng gió tươi cung cấp và lượng gió hồi có đạt đúng thông số thiết kế hay không. Nếu lưu lượng quá thấp thì không gian trở nên bí bách, nóng bức, chất lượng không khí kém. Còn nếu lưu lượng gió quá cao sẽ gây lãng phí năng lượng, tạo tiếng ồn khó chịu.
Tiết kiệm tối đa chi phí năng lượng: Hệ thống HVAC thường sử dụng tới 40% – 60% tổng điện năng của một tòa nhà. Khi dòng khí bị cản trở do màng lọc gió bẩn, cánh quạt hỏng hoặc rò rỉ đường ống, hệ thống phải hoạt động ở công suất cao hơn để bù đắp. Bằng cách đo lưu lượng gió thường xuyên, bạn có thể phát hiện sớm các điểm tắc nghẽn, tối ưu hóa công suất vận hành và tiết kiệm chi phí năng lượng.
Bảo vệ chất lượng không khí trong nhà: Chất lượng không khí liên quan trực tiếp đến sức khỏe và hiệu quả làm việc của con người. Hệ thống thông gió với lưu lượng gió phù hợp giúp loại bỏ hiệu quả các chất ô nhiễm, bụi bẩn và CO₂ ra khỏi phòng, ngăn ngừa sự phát triển của nấm mốc, vi khuẩn.

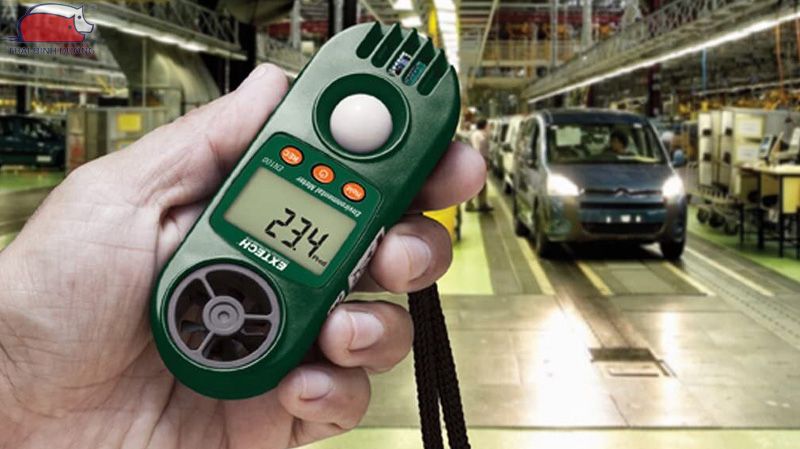

Đo lưu lượng gió giúp cân bằng hệ thống làm mát

Các thiết bị đo lưu lượng gió thông dụng

Để thực hiện cách đo lưu lượng gió chính xác, người dùng cần lựa chọn thiết bị phù hợp với vị trí đo, dạng dòng khí và độ chính xác mong muốn. Trong hệ thống HVAC, các thiết bị thường gặp gồm anemometer, flow hood/balancing hood và manometer.

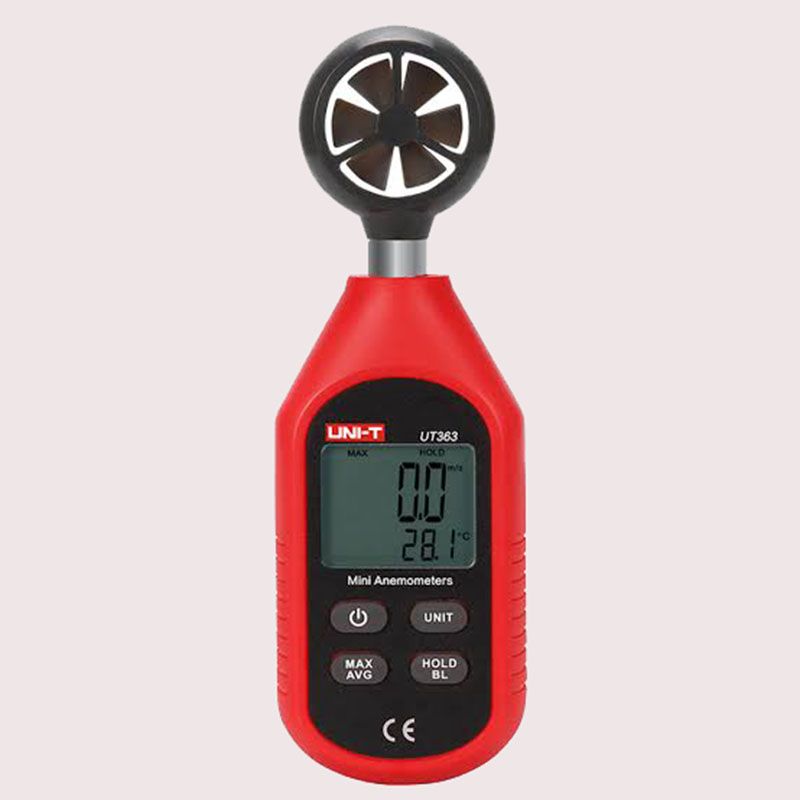

Anemometer (máy đo tốc độ gió)

Anemometer là dòng thiết bị đo lưu lượng gió phổ biến nhất, hoạt động dựa trên nguyên lý đo tốc độ gió tại nhiều điểm rồi nhân với diện tích mặt cắt để tính ra lưu lượng. Thiết bị này cực kỳ hiệu quả khi đo tại các cửa gió, miệng thổi hoặc ống gió có diện tích tiếp xúc lớn.

Ưu điểm nổi bật:

Thiết kế nhỏ gọn, dễ sử dụng, phù hợp cho kỹ thuật viên vận hành và bảo trì thiết bị HVAC
Tích hợp sẵn tính năng tính toán lưu lượng khí (CFM/CMM) trực tiếp trên máy sau khi người dùng nhập diện tích mặt cắt
Màn hình LCD hiển thị rõ ràng các giá trị đo: tốc độ gió, lưu lượng, nhiệt độ không khí
Một số model cao cấp có khả năng lưu trữ dữ liệu và kết nối máy tính để xuất báo cáo.

Nhược điểm:

Độ chính xác phụ thuộc vào số điểm đo và kỹ thuật đo của người dùng
Cần đo tại nhiều điểm (tối thiểu 9 điểm theo phương pháp lưới) để có kết quả chính xác
Cảm biến hot-wire rất nhạy cảm, dễ bị sai số nếu bụi hoặc dầu mỡ bám vào.

Sản phẩm tiêu biểu: Extech AN100, Extech AN200, Extech AN300, Extech 407123, Extech HD350, Testo 420, PCE-VA 11, PCE-HWA 30.

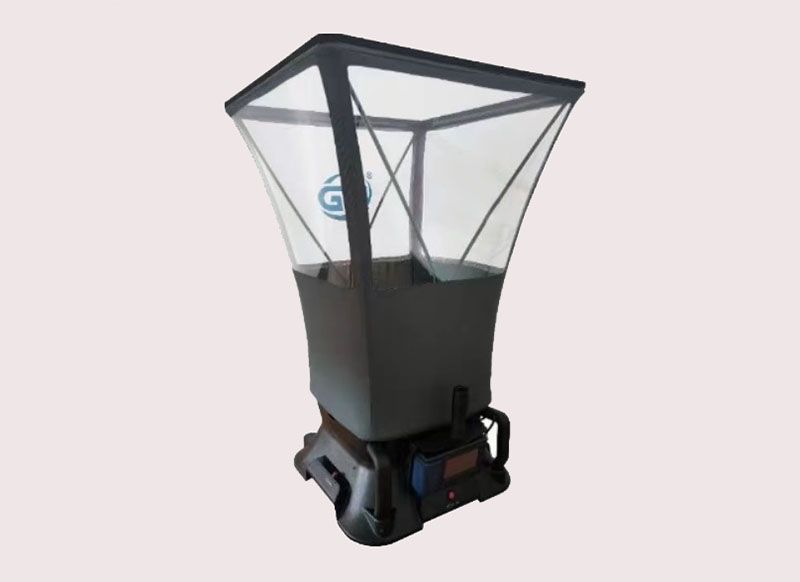

Flow hood / Balancing hood

Flow hood hay còn gọi là balancing hood là thiết bị đo lưu lượng gió cao cấp, hoạt động dựa trên nguyên lý chụp trực tiếp lên miệng gió và tự động tính toán lưu lượng mà không cần đo thủ công. Đây là giải pháp cao cấp để đo lưu lượng gió tại các miệng gió lớn trong tòa nhà, phòng sạch và các khu vực cần kiểm soát nghiêm ngặt chất lượng không khí.

Ưu điểm nổi bật:

Chính xác nhất trong các phương pháp đo lưu lượng gió
Không cần tính toán thủ công, không cần chia điểm đo theo phương pháp lưới
Tiết kiệm thời gian đáng kể so với anemometer truyền thống
Có khả năng kết nối với ứng dụng di động để lưu trữ và xuất báo cáo nhanh chóng
Lựa chọn lý tưởng cho đơn vị thi công HVAC chuyên nghiệp hoặc kiểm định môi trường.

Nhược điểm:

Thiết bị đắt tiền (giá tham khảo Testo 420 khoảng 73 triệu VNĐ)
Chỉ dùng được ở miệng gió accessible, dễ tiếp cận
Kích thước cồng kềnh, khó mang theo khi di chuyển nhiều

Sản phẩm tiêu biểu: Testo 420, PCE-VA 20-SET (bao gồm 2 túi đo: 1 tròn Ø210mm, 1 vuông 346x346mm).

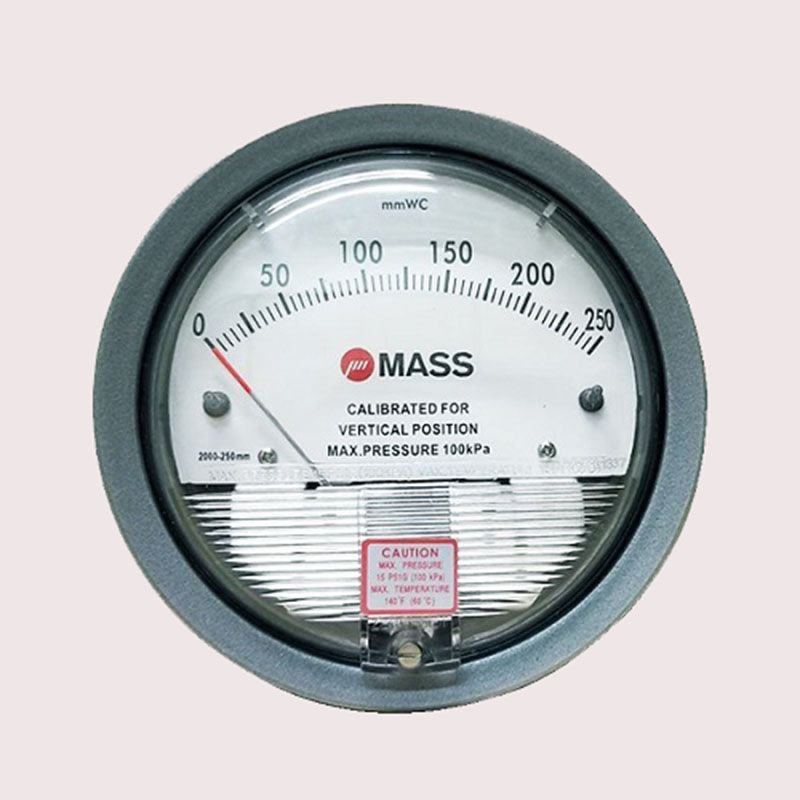

Đồng hồ đo áp suất (Manometer)

Với hệ thống HVAC công nghiệp có dòng khí vận tốc rất lớn hoặc nhiệt độ cao, các loại cảm biến cánh quạt hay dây nhiệt có thể bị hỏng. Lúc này, bộ đôi đồng hồ đo áp suất vi sai (manometer) và ống pitot sẽ phát huy tác dụng. Hệ thống đo này bao gồm 2 thành phần:

Ống pitot: Ống thép không gỉ hình chữ L, một đầu hướng vào dòng khí để đo áp suất động, một đầu vuông góc để đo áp suất tĩnh
Đồng hồ đo áp suất vi sai (manometer): Hiển thị chênh lệch áp suất giữa hai đầu ống pitot, từ đó tính ra vận tốc và lưu lượng gió

Ưu điểm nổi bật:

Chịu được môi trường khắc nghiệt: nhiệt độ cao, vận tốc gió lớn (lên đến 80 m/s)
Ống pitot bằng thép không gỉ cực kỳ bền bỉ, dễ vệ sinh
Có thể đo qua các lỗ khoan nhỏ trên ống dẫn mà không cần tháo dỡ hệ thống
Phù hợp cho hệ thống công nghiệp, đường ống khí thải, lò đốt.

Nhược điểm:

Yêu cầu người dùng phải thành thạo công thức tính toán: Q = V × A × K (Q: lưu lượng, V: vận tốc, A: diện tích, K: hệ số hiệu chỉnh)
Cần đo tại nhiều điểm và tính trung bình để có kết quả chính xác
Thao tác phức tạp hơn so với anemometer tích hợp sẵn tính năng tự động.

Sản phẩm tiêu biểu: PCE-HVAC 2, PCE-PDA 10L, Extech HD350.

Các bước đo lưu lượng gió chuẩn kỹ thuật

Dưới đây là hướng dẫn chi tiết 5 bước đo lưu lượng gió bằng máy đo chuyên dụng, đảm bảo kết quả đáng tin cậy và có thể áp dụng!

Bước 1: Chuẩn bị thiết bị và vị trí đo

Vị trí đo quyết định đến 80% độ tin cậy của kết quả đo lưu lượng gió. Kỹ thuật viên cần xác định rõ vị trí đo phù hợp với loại thiết bị đang sử dụng và đặc điểm hệ thống.

Tại cửa gió (miệng thổi/miệng hút): Đặt cảm biến cách mặt lưới một khoảng nhỏ (khoảng 5-10cm) để tránh dòng khí xoáy cục bộ gây sai số. Đảm bảo không có vật cản phía trước miệng gió ảnh hưởng đến dòng khí.

Bên trong ống gió: Đây là vị trí lý tưởng nhất để xác định tổng lưu lượng. Bạn nên chọn đoạn ống thẳng, cách xa các đoạn cua (co), chữ T hoặc các thiết bị cản trở dòng khí (như van điều tiết, lọc gió) ít nhất 7,5 lần đường kính ống về phía nguồn và 2,5 lần đường kính về phía hạ nguồn để đảm bảo dòng khí ổn định.

Chuẩn bị thiết bị: Trước khi tiến hành đo, hãy hiệu chuẩn thiết bị và kiểm tra pin, cảm biến. Đối với máy đo anemometer, chọn đơn vị đo vận tốc gió (m/s hoặc ft/min) và đơn vị lưu lượng (CFM hoặc CMM) phù hợp. Nhập diện tích mặt cắt ngang của ống gió hoặc cửa gió vào máy để thiết bị tự động tính toán lưu lượng sau này.

Bước 2: Xác định diện tích mặt cắt ngang

Để áp dụng cách đo lưu lượng gió trong hệ thống HVAC một cách chính xác, bạn cần tính diện tích mặt cắt ngang (A) theo hình dạng đường ống hoặc cửa gió. Đây là bước quan trọng nhất vì sai số ở bước này sẽ ảnh hưởng trực tiếp đến kết quả cuối cùng.

Đối với ống gió hình chữ nhật hoặc hình vuông: Áp dụng công thức A = Dài × Rộng (đơn vị: m² hoặc ft²).
Đối với ống gió tròn: Áp dụng công thức A = π × r² (với r là bán kính ống)

Bước 3: Đo tốc độ gió tại nhiều điểm

Đây là bước quan trọng để hạn chế sai số. Không khí trong đường ống hiếm khi chuyển động với cùng một vận tốc tại mọi vị trí; vận tốc thường thấp hơn gần thành ống và cao hơn ở khu vực trung tâm. Vì vậy, cần chia mặt cắt thành các vị trí đo và lần lượt ghi nhận vận tốc hoặc áp suất vận tốc tại từng điểm.

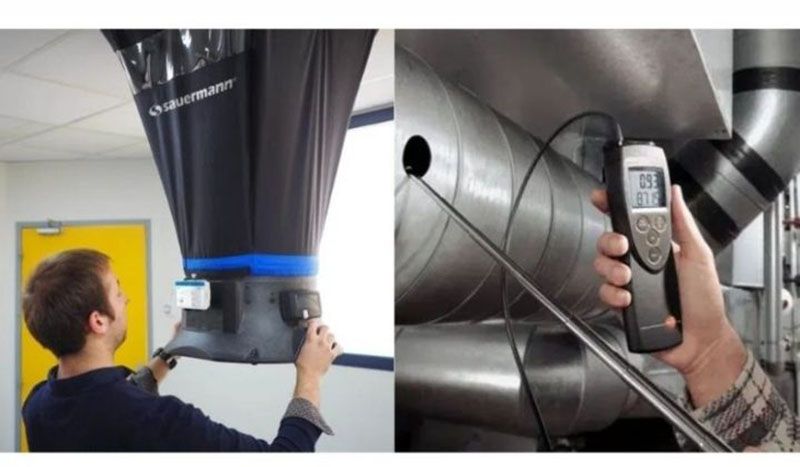

Đo lưu lượng gió bằng máy đo chuyên dụng

Bước 4: Tính lưu lượng gió theo công thức

Sau khi đã có tốc độ gió trung bình (V) và diện tích mặt cắt (A), áp dụng công thức cơ bản để tính lưu lượng gió: Q = V x A

Ví dụ minh họa: Ống gió chữ nhật 400mm × 300mm (A = 0.12 m²), tốc độ gió trung bình đo được là 5 m/s. Lưu lượng gió Q = 5 × 0.12 = 0.6 m³/s = 36 m³/phút (CMM) = 1,271 CFM.

Bước 5: Ghi chép và đánh giá kết quả

Sau khi hoàn tất quá trình đo, kết quả thu được cần được ghi chép đầy đủ và so sánh với các tiêu chuẩn áp dụng. Lưu lại các thông tin sau trong báo cáo:

Thiết bị đo: Hãng, model, số serial, ngày hiệu chuẩn
Điều kiện môi trường: Nhiệt độ, độ ẩm, áp suất khí quyển tại thời điểm đo
Vị trí đo: Mô tả chi tiết vị trí, khoảng cách từ các điểm nhiễu (co, van, filter)
Kết quả đo: Toàn bộ dữ liệu các điểm đo (không chỉ giá trị trung bình), diện tích mặt cắt, lưu lượng tính toán
Hệ thống vận hành: Tốc độ quạt, vị trí damper, chế độ hoạt động

Sau đó, đối chiếu kết quả đo với lưu lượng thiết kế và tiêu chuẩn yêu cầu. Nếu kết quả vượt quá sai số cho phép, cần tiến hành điều chỉnh hệ thống hoặc đo lại để xác nhận.

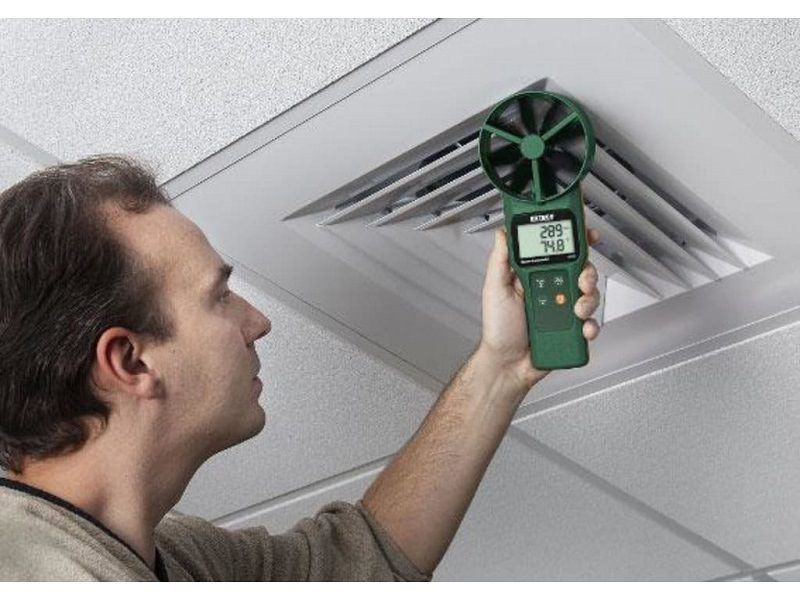

Hướng dẫn đo tốc độ gió bằng máy đo gió cầm tay

Nếu bạn đang sở hữu một thiết bị đo gió chuyên dụng, hãy tuân thủ quy trình các bước dưới đây để đảm bảo kết quả đo tốc độ, lưu lượng và nhiệt độ gió đạt độ chính xác cao nhất:

Bước 1: Khởi động và kiểm tra nguồn điện

Bật công tắc nguồn trên máy đo gió. Trước khi tiến hành đo, hãy kiểm tra dung lượng pin hiển thị trên màn hình để đảm bảo thiết bị có đủ năng lượng hoạt động ổn định trong suốt quá trình đo, tránh gián đoạn giữa chừng.

Bước 2: Lựa chọn chế độ và đơn vị đo

Sử dụng các nút chức năng trên thân máy để chuyển đổi giữa các chế độ đo (tốc độ gió, lưu lượng khí, nhiệt độ). Xác định rõ mục đích đo và cài đặt đơn vị phù hợp (m/s, km/h, CFM, °C/°F) theo yêu cầu công việc.

Bước 3: Định vị cảm biến trước nguồn gió

Đối với máy đo có đầu cảm biến tách rời, hãy cầm đầu cảm biến đưa đến vị trí cần đo. Với máy đo tích hợp cảm biến liền khối, hướng trực tiếp mặt trước của thiết bị (thường có ký hiệu mũi tên) về phía nguồn gió để luồng khí tác động vuông góc lên cảm biến.

Bước 4: Đọc và ghi nhận kết quả

Quan sát màn hình LCD để đọc giá trị đo hiển thị thời gian thực. Ghi chép lại kết quả vào sổ tay hoặc nhấn nút Hold để lưu tạm giá trị. Nếu cần độ chính xác cao, hãy thực hiện đo nhiều lần tại cùng vị trí rồi lấy giá trị trung bình.

Lưu ý khi đo lưu lượng gió

Để đảm bảo kết quả đo lưu lượng gió phản ánh đúng thực trạng hoạt động của hệ thống HVAC và tránh các sai số không đáng có, bạn cần lưu ý các vấn đề sau:

Chọn vị trí đo có dòng khí ổn định: Luôn ưu tiên các đoạn ống thẳng, cách xa các điểm gây nhiễu loạn dòng khí như co (elbow), chữ T, van điều tiết hoặc bộ lọc ít nhất 7,5 lần đường kính ống về phía nguồn và 2,5 lần đường kính về phía hạ nguồn. Đo tại vị trí dòng khí rối sẽ khiến kết quả sai lệch đến 20-30%.
Đo tại nhiều điểm và lấy giá trị trung bình: Vận tốc gió không đồng đều trên toàn bộ mặt cắt ống do ma sát với thành ống. Áp dụng phương pháp lưới hoặc quét chữ Z để đo tại nhiều vị trí, sau đó tính trung bình cộng để có kết quả đại diện chính xác nhất.
Kiểm tra điều kiện môi trường trước khi đo: Nhiệt độ, độ ẩm và áp suất khí quyển ảnh hưởng đến mật độ không khí, từ đó tác động đến kết quả đo lưu lượng. Ghi chú các thông số này trong báo cáo để có thể hiệu chỉnh nếu cần thiết.
Đảm bảo hệ thống hoạt động ở chế độ thiết kế: Trước khi đo, xác nhận quạt đang chạy ở tốc độ thiết kế, các damper ở vị trí mở phù hợp và hệ thống đã vận hành ổn định ít nhất 15-20 phút để dòng khí đạt trạng thái cân bằng.
Tránh vật cản phía trước miệng gió: Khi đo tại cửa thổi hoặc cửa hút, đảm bảo không có người, thiết bị hoặc vật dụng chắn ngang luồng khí trong bán kính 1-2 mét, vì điều này sẽ tạo ra vùng khí xoáy và làm sai lệch kết quả.
Ghi chép đầy đủ dữ liệu thô: Lưu lại toàn bộ giá trị đo tại từng điểm (không chỉ giá trị trung bình), kèm theo thông tin thiết bị (model, số serial, ngày hiệu chuẩn), vị trí đo chi tiết và điều kiện vận hành hệ thống để có thể truy xuất và kiểm chứng sau này.
Lặp lại phép đo ít nhất 3 lần: Để tăng độ tin cậy, mỗi vị trí đo nên được thực hiện tối thiểu 3 lần độc lập. Nếu các kết quả chênh lệch quá 5-10%, cần kiểm tra lại vị trí đặt cảm biến hoặc tình trạng thiết bị.

Trên đây là hướng dẫn chi tiết cách đo lưu lượng gió giúp đánh giá chính xác khả năng vận hành của hệ thống thông gió, điều hòa và đường ống gió. Từ việc lựa chọn thiết bị, bố trí điểm đo đến tính toán và đánh giá kết quả, mỗi bước đều cần thực hiện đúng kỹ thuật. Khi tuân thủ quy trình và các lưu ý cần thiết, kết quả đo sẽ đáng tin cậy, hỗ trợ hiệu quả cho việc kiểm tra và cân bằng hệ thống.
