Nhà xưởng mái tôn hấp thụ nhiệt mạnh, máy móc tỏa nhiệt liên tục, cộng thêm bụi, khói và hơi hóa chất tích tụ khiến không khí ngày càng ngột ngạt, ảnh hưởng trực tiếp đến sức khỏe người lao động và chất lượng sản xuất. Vì vậy, đầu tư một hệ thống thông gió nhà xưởng phù hợp đã trở thành yêu cầu gần như bắt buộc với các doanh nghiệp. Hệ thống được thiết kế đúng không chỉ giúp giảm nhiệt, loại bỏ khí bẩn mà còn tiết kiệm điện năng, đáp ứng tiêu chuẩn an toàn lao động và tạo môi trường làm việc thông thoáng, hiệu quả.

Qua bài viết sau, hãy cùng Nextfan tìm hiểu các hệ thống thông gió nhà xưởng phổ biến hiện nay và quy trình thiết kế đạt chuẩn, giúp bạn chọn được phương án thông gió tối ưu cho nhà xưởng công nghiệp của mình nhé!

Nội Dung Chính

Vai trò của hệ thống thông gió đối với nhà xưởng

Giảm nhiệt độ trong xưởng: Mái tôn hấp thụ bức xạ mặt trời, máy móc tỏa nhiệt và mật độ công nhân cao khiến nhiệt độ trong xưởng thường cao hơn ngoài trời vài độ. Thông gió đưa lượng nhiệt thừa này ra ngoài liên tục.
Loại bỏ chất ô nhiễm: Bụi vải, bụi gỗ, hơi dung môi, khói hàn, CO₂ và mùi hôi được hút ra trước khi tích tụ đến mức gây hại.
Bảo vệ năng suất và tài sản: Môi trường thông thoáng giúp công nhân tập trung hơn, đồng thời hạn chế ẩm mốc, gỉ sét cho máy móc, nguyên vật liệu và thành phẩm.

Những loại hệ thống thông gió nhà xưởng phổ biến hiện nay

Hệ thống thông gió nhà xưởng được chia thành 4 loại theo hai tiêu chí: theo động lực tạo dòng khí gồm thông gió tự nhiên và thông gió cưỡng bức; theo phạm vi xử lý gồm thông gió chung và thông gió cục bộ.

Để lựa chọn đúng loại cho từng nhà xưởng, cần hiểu đặc điểm và phạm vi áp dụng của từng cặp phân loại.

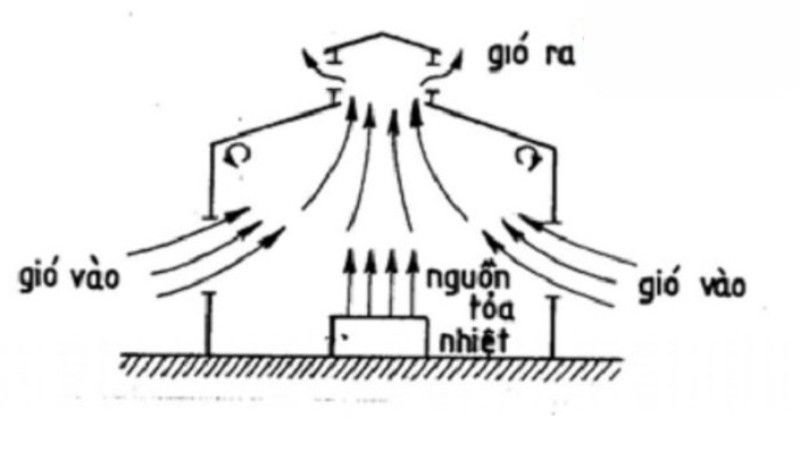

1. Hệ thống thông gió tự nhiên

Thông gió tự nhiên có chi phí đầu tư thấp và gần như không tốn điện vận hành, vì chỉ dựa vào kết cấu mái và cửa. Tuy nhiên, hiệu quả của nó phụ thuộc hoàn toàn vào hướng gió, chênh lệch nhiệt độ và không thể kiểm soát lưu lượng. Hệ thống này phù hợp với kho hàng, xưởng lắp ráp nhẹ, xưởng ít nguồn nhiệt.

2. Hệ thống thông gió cưỡng bức

Thông gió cưỡng bức đòi hỏi chi phí đầu tư thiết bị và tiền điện vận hành, nhưng mang lại khả năng kiểm soát chính xác lưu lượng, hướng gió và hiệu quả ổn định quanh năm. Đây là lựa chọn bắt buộc cho xưởng may, xưởng cơ khí, xưởng có mật độ công nhân cao hoặc nhiều máy tỏa nhiệt.

3. Hệ thông gió chung

Thông gió chung xử lý không khí trên toàn bộ không gian xưởng, pha loãng nhiệt, ẩm và chất ô nhiễm bằng cách trao đổi một lượng lớn không khí. Hệ thống này phù hợp khi nguồn nhiệt, nguồn bụi phân tán đều khắp xưởng.

4. Hệ thống thông gió cục bộ

Hệ thống thông gió cục bộ xử lý chất ô nhiễm ngay tại nguồn phát sinh bằng chụp hút, đường ống và quạt ly tâm đặt tại máy hàn, bồn sơn, máy cắt, lò nung. Thông gió cục bộ thu gom chất ô nhiễm trước khi chúng lan rộng, nên cần lưu lượng gió nhỏ hơn nhiều so với việc pha loãng bằng thông gió chung. Với xưởng có nguồn ô nhiễm tập trung, giải pháp tối ưu là dùng thông gió cục bộ để bắt chất độc tại nguồn và thông gió chung để kiểm soát nhiệt cho toàn xưởng.

Cách thiết kế hệ thống thông gió nhà xưởng tiêu chuẩn

Làm đúng quy trình giúp hệ thống đạt hiệu quả ngay khi vận hành và tối ưu chi phí điện. Sau đây là nội dung chi tiết của từng bước trong quy trình thiết kế hệ thống thông gió nhà xưởng.

Bước 1: Khảo sát hiện trạng nhà xưởng

Khảo sát là bước nền tảng, cung cấp toàn bộ dữ liệu đầu vào cho tính toán. Đơn vị thiết kế cần thu thập:

Kích thước và kết cấu: chiều dài, chiều rộng, chiều cao, loại mái (tôn, bê tông), có trần cách nhiệt hay không.
Điều kiện xung quanh: hướng nắng, hướng gió chủ đạo, khoảng cách với công trình lân cận.
Nguồn nhiệt và nguồn ô nhiễm: vị trí, công suất máy móc, loại bụi, khí phát sinh.
Con người và ngành nghề: số công nhân, tính chất công việc nặng hay nhẹ, yêu cầu riêng của sản phẩm về độ ẩm, độ sạch.

Bước 2 : Tính toán lưu lượng gió

Lưu lượng gió cần thiết thường được tính theo công thức cơ bản: Q (m³/h) = Thể tích nhà xưởng (m³) × Số lần trao đổi gió mỗi giờ (ACH).

Hệ số ACH thay đổi theo loại xưởng. Theo kinh nghiệm thi công phổ biến tại Việt Nam, kho hàng thông thường cần khoảng 6–10 lần/giờ, xưởng sản xuất chung khoảng 20–30 lần/giờ, xưởng may, xưởng đông công nhân khoảng 30–40 lần/giờ, còn xưởng có nguồn nhiệt lớn như đúc, rèn, nhuộm có thể cần 40–60 lần/giờ. Đây là giá trị tham khảo, kỹ sư sẽ hiệu chỉnh theo tải nhiệt thực tế.

Để minh họa, một nhà xưởng may kích thước 40 m × 25 m × 8 m có thể tích 8.000 m³. Chọn ACH = 30, lưu lượng cần thiết là 8.000 × 30 = 240.000 m³/h. Nếu dùng quạt hút vuông cỡ 1.380 mm với lưu lượng khoảng 40.000–45.000 m³/h, xưởng cần khoảng 6 quạt. Với xưởng có nguồn nhiệt hoặc hóa chất lớn, kỹ sư nên tính thêm theo phương pháp cân bằng nhiệt hoặc pha loãng chất độc để có kết quả chính xác hơn.

Bước 3: Chọn quạt và bố trí đường gió

Sau khi có lưu lượng, bước tiếp theo là chọn loại, số lượng, công suất quạt và bố trí vị trí sao cho dòng khí quét đều qua vùng làm việc. Một số nguyên tắc quan trọng:

Cấp thấp, thải cao: cửa cấp đặt ở vị trí thấp, quạt hút hoặc cửa thải đặt ở vị trí cao để tận dụng xu hướng bốc lên của khí nóng.
Tránh đoản mạch luồng gió: cửa cấp và quạt hút không đặt quá gần nhau, nếu không không khí sẽ đi tắt mà không quét qua khu vực công nhân.
Đảm bảo đủ diện tích cửa cấp: với hệ thống hút áp suất âm, phải có đủ cửa cấp hoặc tấm làm mát để gió vào bằng gió ra, nếu thiếu, quạt sẽ “hút chân không” và giảm lưu lượng thực tế.
Ưu tiên chiều gió dọc: dòng khí đi dọc theo chiều dài xưởng giúp phân phối đều hơn so với đi ngang.

Bước 4 : Đối chiếu tiêu chuẩn thiết kế

Thiết kế hoàn chỉnh cần được đối chiếu với tiêu chuẩn, quy chuẩn hiện hành để đảm bảo tính pháp lý và hiệu quả kỹ thuật. Tiêu chuẩn chính là TCVN 5687:2010 – Thông gió, điều hòa không khí – Tiêu chuẩn thiết kế, quy định thông số tính toán, yêu cầu lưu lượng gió tươi và yêu cầu kỹ thuật cho hệ thống.

Bên cạnh đó, các chỉ tiêu môi trường đầu ra phải đáp ứng QCVN 26:2016/BYT về vi khí hậu, QCVN 02:2019/BYT về bụi và QCVN 24:2016/BYT về tiếng ồn. Với xưởng có hút khói sự cố, thiết kế còn phải tuân theo quy chuẩn an toàn cháy cho nhà và công trình.

Lưu ý để tránh sai lầm khi thiết kế thông gió

Đây đều là những sai lầm phổ biến khiến hệ thống tốn tiền mà không mát. Mỗi lưu ý dưới đây xuất phát từ những lỗi thường gặp trong thực tế lắp đặt hệ thống thông gió nhà xưởng.

Không chọn quạt theo cảm tính

Nhiều chủ xưởng mua quạt theo kinh nghiệm truyền miệng hoặc “lắp càng nhiều càng mát”. Kết quả là quạt thừa gây lãng phí điện, hoặc quạt thiếu khiến xưởng vẫn nóng. Số lượng và công suất quạt phải xuất phát từ tính toán lưu lượng gió, không phải ước đoán.

Bố trí đủ cửa cấp gió

Lắp quạt hút công suất lớn nhưng đóng kín cửa, hoặc diện tích cửa cấp quá nhỏ, là lỗi rất hay gặp. Không khí không thể ra nếu không có đường vào, nên lưu lượng thực tế giảm mạnh so với thông số quạt, trong khi điện năng vẫn tiêu thụ đầy đủ.

Kiểm soát tiếng ồn ngay từ thiết kế

Quạt công nghiệp và dòng khí tốc độ cao trong ống có thể gây ồn vượt mức cho phép. Kỹ sư cần chọn quạt có tốc độ vòng quay phù hợp, giới hạn vận tốc gió trong ống và bố trí ống tiêu âm, khớp nối mềm tại điểm cần thiết, thay vì xử lý chắp vá sau khi lắp đặt.

Chọn đơn vị thiết kế có năng lực tính toán

Một đơn vị thiết kế đáng tin cậy cần cung cấp bảng tính lưu lượng, bản vẽ bố trí thiết bị, thông số kỹ thuật quạt rõ ràng và chính sách bảo hành, bảo trì. Chủ xưởng nên yêu cầu xem các công trình tương tự đã thực hiện và đề nghị đo kiểm nhiệt độ, tốc độ gió sau nghiệm thu để đánh giá hiệu quả thực tế.

Nextfan – Đơn vị lắp đặt hệ thống thông gió nhà xưởng chuyên nghiệp, uy tín

Một hệ thống thông gió nhà xưởng chỉ phát huy hiệu quả khi được tính toán đúng lưu lượng, chọn đúng loại quạt và thi công chuẩn kỹ thuật. Vì vậy, khi có nhu cầu lắp đặt, doanh nghiệp nên ưu tiên đơn vị có năng lực thiết kế thực tế, thiết bị đảm bảo chất lượng và chính sách bảo hành, bảo trì rõ ràng.

Với kinh nghiệm trong lĩnh vực sản xuất quạt công nghiệp và thi công hệ thống thông gió, Nextfan đồng hành cùng nhiều nhà máy, kho xưởng trong việc xây dựng môi trường làm việc thông thoáng, an toàn. Nextfan trực tiếp sản xuất và cung cấp quạt ly tâm, quạt hướng trục, quạt trần công nghiệp HVLS, hệ thống hút bụi, buồng sơn màng nước và thiết bị xử lý khí thải, đồng thời nhận gia công cơ khí theo yêu cầu riêng của từng công trình.

Những lợi ích khi chọn Nextfan thiết kế, thi công hệ thống thông gió nhà xưởng:

Thiết kế đúng nhu cầu: Khảo sát thực tế, tính toán lưu lượng gió theo diện tích, nguồn nhiệt và đặc thù ngành sản xuất, giúp hệ thống chạy đúng công suất, không lãng phí điện năng.
Chủ động nguồn thiết bị: Nextfan tự sản xuất quạt và phụ kiện, nên đảm bảo chất lượng đồng bộ, dễ tùy biến kích thước, công suất theo từng nhà xưởng.
Bảo hành, bảo trì rõ ràng: Hỗ trợ kiểm tra định kỳ, xử lý sự cố nhanh để hệ thống vận hành ổn định lâu dài.
Tối ưu chi phí đầu tư: Thiết kế chuẩn ngay từ đầu giúp hạn chế lỗi kỹ thuật, tránh chi phí cải tạo, sửa chữa về sau.

Trên đây là tổng hợp các hệ thống thông gió nhà xưởng phổ biến và quy trình thiết kế đạt chuẩn. Hy vọng những chia sẻ của Nextfan giúp bạn hiểu rõ ưu, nhược điểm của từng giải pháp và chọn được phương án thông gió phù hợp với quy mô, đặc thù sản xuất của nhà xưởng.
