Trong các công trình xây dựng hiện đại, hệ thống thông gió đóng vai trò quan trọng trong việc lưu thông không khí, loại bỏ khí thải, mùi hôi và duy trì môi trường sống, làm việc thông thoáng. Nếu hệ thống thông gió không được thiết kế và lắp đặt đúng kỹ thuật, không gian bên trong dễ trở nên ngột ngạt, tích tụ chất ô nhiễm và ảnh hưởng đến sức khỏe người sử dụng.

Thi công hệ thống thông gió không chỉ dừng lại ở việc lắp đặt quạt và đường ống dẫn khí mà còn đòi hỏi sự tính toán chính xác về lưu lượng gió, bố trí thiết bị, tối ưu không gian và đáp ứng các yêu cầu về phòng cháy chữa cháy (PCCC) hiện hành. Trong bài viết dưới đây, Nextfan sẽ cung cấp thông tin chi tiết về quy trình thi công cùng những lưu ý quan trọng giúp chủ đầu tư lựa chọn giải pháp thông gió hiệu quả, an toàn và tiết kiệm chi phí.

Nội Dung Chính

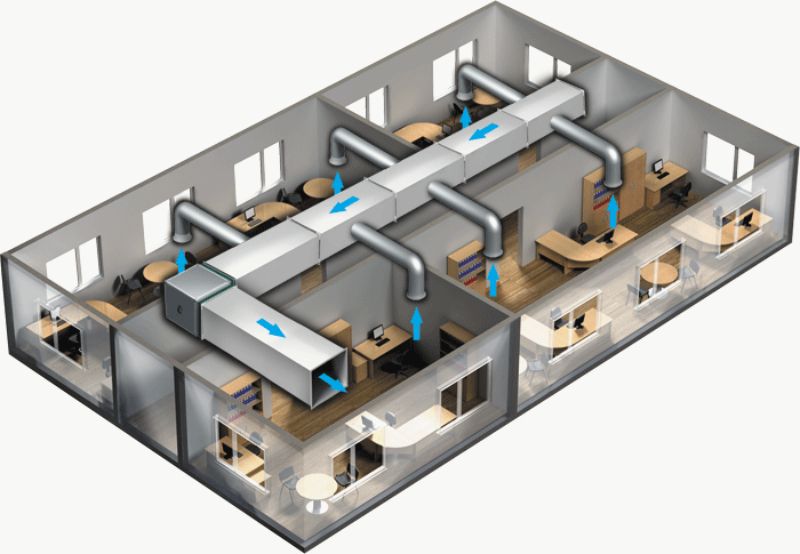

Lợi ích khi lắp đặt hệ thống thông gió

Việc lắp đặt hệ thống thông gió mang lại những lợi ích quan trọng trong cả không gian dân dụng lẫn các môi trường công nghiệp, nhà xưởng:

Cải thiện chất lượng không khí: Hệ thống hoạt động như một lá phổi, liên tục đẩy không khí tù đọng, bụi mịn, mùi hôi và các khí độc hại (như CO2, hóa chất bay hơi) ra ngoài, đồng thời luân chuyển nguồn khí tươi (O2) vào không gian kín.
Kiểm soát nhiệt độ và độ ẩm: Giúp phân tán sự tích tụ nhiệt lượng và hơi ẩm dư thừa. Việc duy trì độ ẩm ở mức lý tưởng sẽ ngăn chặn triệt để sự phát triển của nấm mốc, vi khuẩn và các mầm bệnh.
Bảo vệ sức khỏe và tăng năng suất: Môi trường làm việc thông thoáng giúp giảm thiểu tối đa nguy cơ mắc các bệnh lý về đường hô hấp, viêm da hay dị ứng. Việc cung cấp đủ oxy cũng giúp hạn chế tình trạng uể oải, mệt mỏi, từ đó nâng cao hiệu suất làm việc.
Bảo vệ và tăng tuổi thọ máy móc: Tại các nhà xưởng, việc liên tục hút bụi và tản nhiệt giúp các dây chuyền thiết bị hoạt động ổn định, tránh tình trạng quá tải nhiệt và hạn chế sự ăn mòn, rỉ sét do độ ẩm cao gây ra.
Phòng chống cháy nổ an toàn: Trong quá trình sản xuất, hệ thống thông gió công nghiệp giúp pha loãng và loại bỏ nhanh chóng các loại khí nén dễ cháy hoặc các hạt bụi mịn có khả năng bắt lửa, đảm bảo an toàn tuyệt đối cho người lao động và tài sản.
Tối ưu chi phí năng lượng: Bằng cách duy trì sự lưu thông không khí và làm mát tự nhiên, hệ thống giúp giảm tải đáng kể cho các thiết bị điều hòa không khí hoặc hệ thống làm mát trung tâm, từ đó tiết kiệm chi phí điện năng vận hành hàng tháng.

Phân loại hệ thống thông gió theo đặc thù công trình

Tùy thuộc vào mục đích sử dụng và đặc thù không gian, hệ thống thông gió được thiết kế chuyên biệt để giải quyết các bài toán khác nhau.

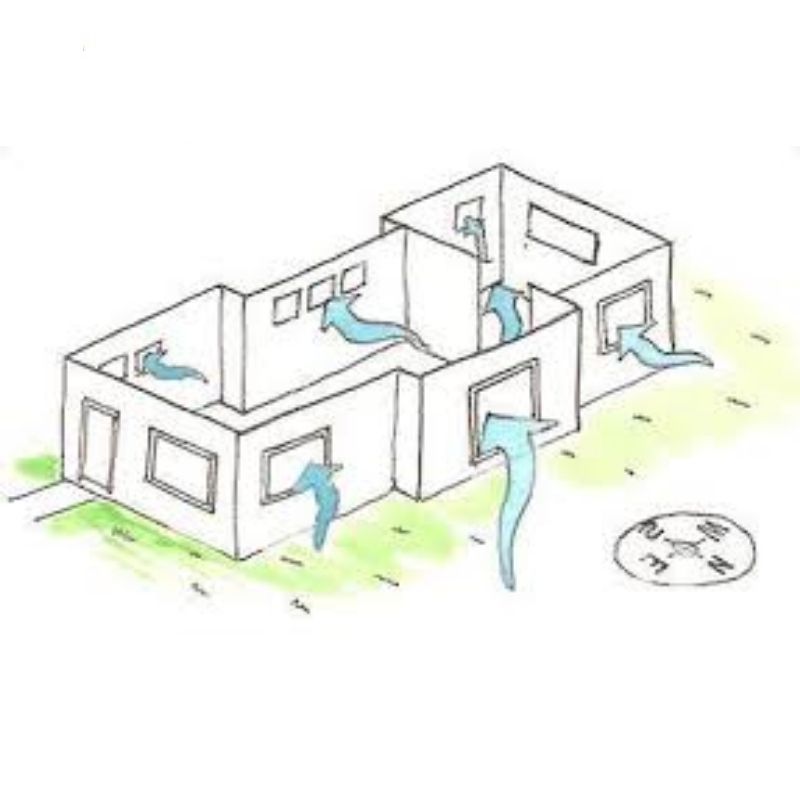

Thông gió tự nhiên và thông gió cưỡng bức

Thông gió tự nhiên tận dụng chênh lệch áp suất và luồng gió trời, thường dùng cho nhà ở dân dụng nhờ chi phí bằng 0.

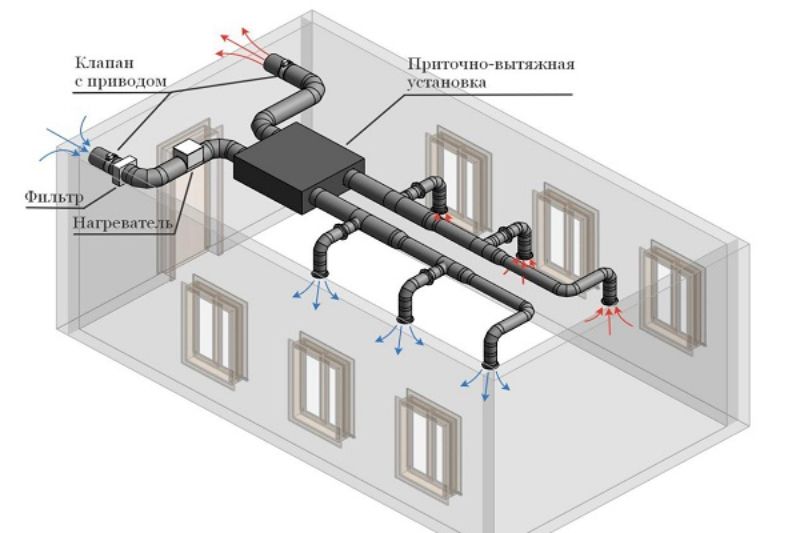

Ngược lại, thông gió cưỡng bức sử dụng quạt cơ điện để chủ động điều hướng luồng không khí, là bắt buộc đối với các công trình quy mô lớn, không gian kín.

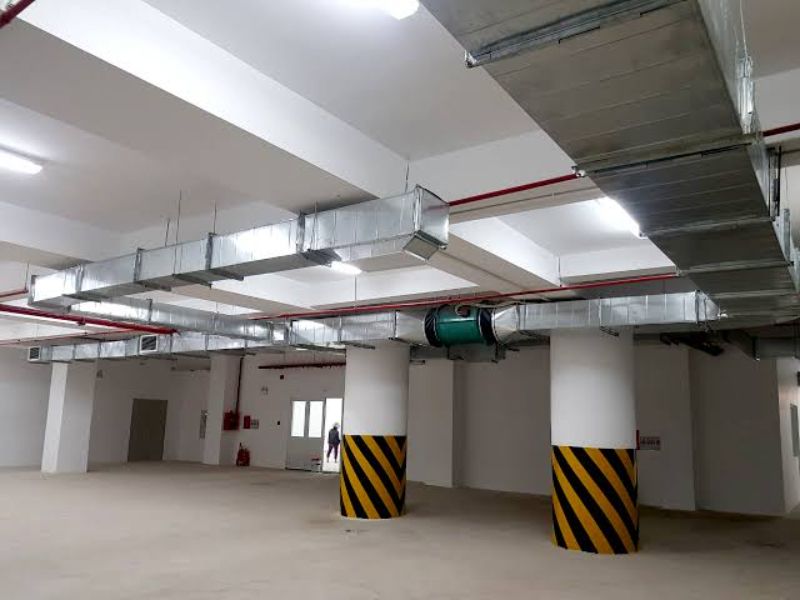

Thông gió tầng hầm và bãi giữ xe

Mục tiêu tối thượng ở khu vực này là hút khí CO, NOx độc hại từ xe cộ thải ra ngoài và cấp khí tươi vào. Đặc biệt, hệ thống này phải đảm nhận vai trò hút khói sự cố khi có hỏa hoạn xảy ra, giúp người dân thoát hiểm an toàn.

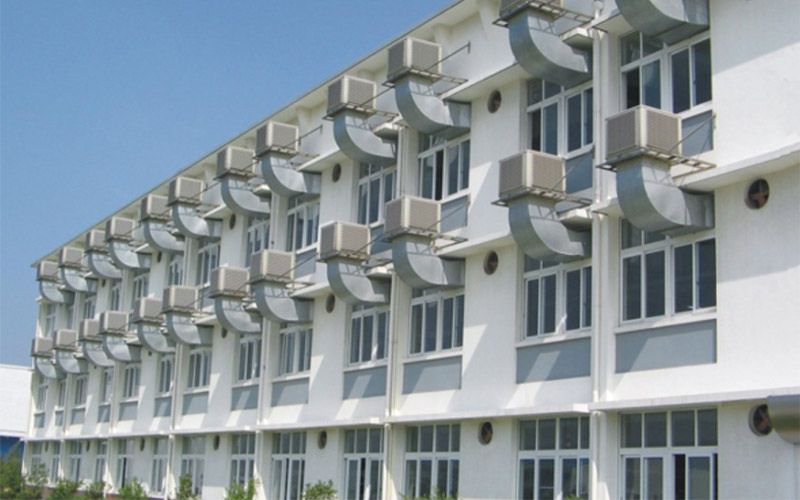

Thông gió nhà xưởng công nghiệp

Môi trường sản xuất thường phát sinh lượng nhiệt lớn, bụi bẩn và hơi hóa chất. Giải pháp phổ biến là kết hợp quạt hút mái âm trần công suất lớn và hệ thống làm mát bằng tấm Cooling Pad, giúp hạ nhiệt độ xưởng từ 3-5 độ C so với bên ngoài.

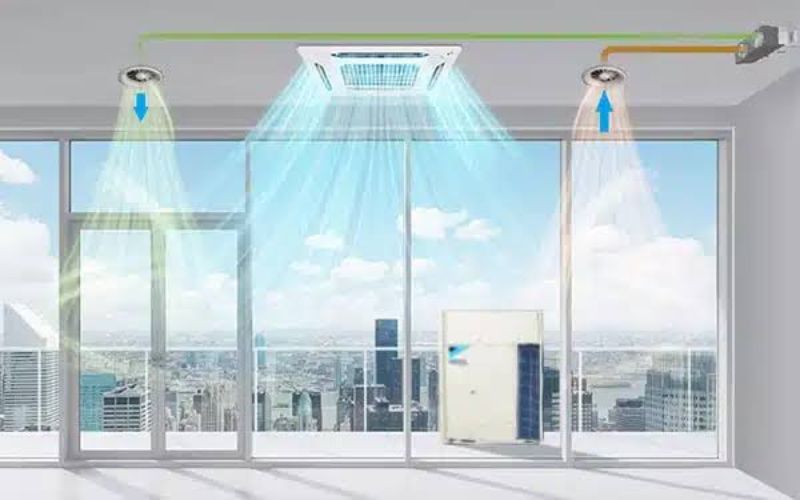

Thông gió tòa nhà, văn phòng, trung tâm thương mại

Hệ thống ở đây tập trung vào việc cấp khí tươi đã qua xử lý nhiệt và độ ẩm, đồng thời hút bỏ khí thải, mùi hôi từ nhà vệ sinh. Tính thẩm mỹ và độ ồn cực thấp là yêu cầu bắt buộc.

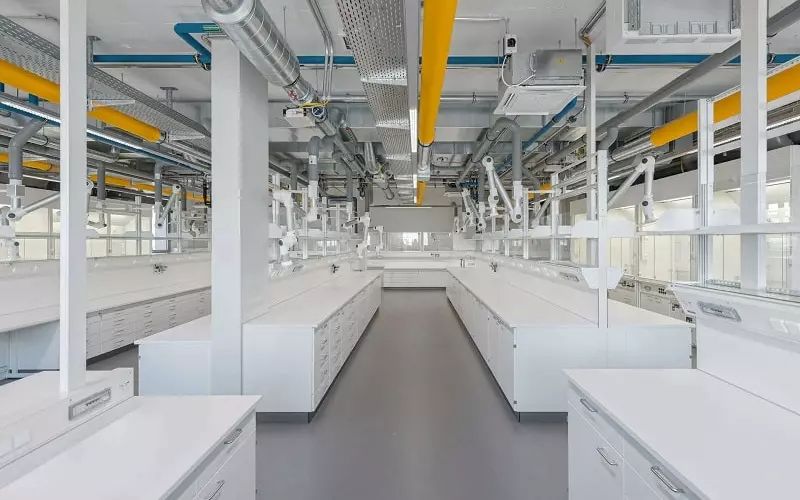

Thông gió phòng sạch (Y tế, dược phẩm, điện tử)

Đây là hệ thống có yêu cầu phức tạp nhất. Không khí phải đi qua các cấp lọc thô, lọc tinh và màng lọc HEPA để loại bỏ 99.99% bụi mịn và vi khuẩn. Hệ thống cũng phải duy trì áp suất dương hoặc âm tùy theo tiêu chuẩn từng phòng.

Tiêu chuẩn thiết kế và thi công hệ thống thông gió cần tuân thủ

Việc tuân thủ các tiêu chuẩn kỹ thuật và quy định phòng cháy chữa cháy (PCCC) là yêu cầu quan trọng trong quy trình thi công hệ thống thông gió. Nếu không đáp ứng các yêu cầu này, công trình có thể gặp khó khăn khi nghiệm thu, phải sửa chữa hoặc điều chỉnh hệ thống, làm phát sinh chi phí và kéo dài thời gian đưa vào sử dụng.

Tiêu chuẩn kỹ thuật thiết kế và lắp đặt

Hệ thống thông gió cần được thiết kế và thi công dựa trên các tiêu chuẩn kỹ thuật phù hợp nhằm đảm bảo khả năng lưu thông không khí, hiệu suất vận hành và an toàn cho người sử dụng.

Một số tiêu chuẩn thường được tham khảo gồm:

TCVN 5687:2024: Tiêu chuẩn về thông gió và điều hòa không khí, quy định các yêu cầu thiết kế hệ thống trong công trình xây dựng, thay thế phiên bản TCVN 5687:2010.
ASHRAE: Hệ thống tiêu chuẩn quốc tế được sử dụng để tham khảo khi tính toán lưu lượng gió, chất lượng không khí trong nhà và hiệu quả thông gió.
SMACNA: Bộ hướng dẫn kỹ thuật liên quan đến thiết kế, chế tạo, lắp đặt và kiểm tra hệ thống ống gió.

Ngoài ra, đơn vị thi công cần tính toán chính xác vận tốc gió, lưu lượng không khí và số lần trao đổi khí mỗi giờ (ACH) để lựa chọn thiết bị, kích thước đường ống phù hợp với từng khu vực.

Quy chuẩn phòng cháy chữa cháy theo QCVN 06:2022/BXD

Đối với hệ thống thông gió có chức năng kiểm soát khói hoặc đi qua các khoang cháy, việc đáp ứng yêu cầu PCCC là yếu tố đặc biệt quan trọng.

Theo QCVN 06:2022/BXD và sửa đổi 1:2023, các bộ phận của hệ thống hút khói, cấp khí chống khói và đường ống xuyên qua bộ phận ngăn cháy phải đáp ứng giới hạn chịu lửa tương ứng với vị trí, chức năng và điều kiện lắp đặt.

Một số cấp chịu lửa thường gặp bao gồm:

EI120: Có khả năng duy trì tính toàn vẹn và khả năng cách nhiệt trong 120 phút khi thử nghiệm theo điều kiện tiêu chuẩn.
EI60: Đảm bảo giới hạn chịu lửa 60 phút, được áp dụng tại những vị trí có yêu cầu tương ứng.
EI45 và EI30: Được sử dụng cho các hạng mục có yêu cầu giới hạn chịu lửa 45 phút hoặc 30 phút theo quy chuẩn và hồ sơ thiết kế được phê duyệt.

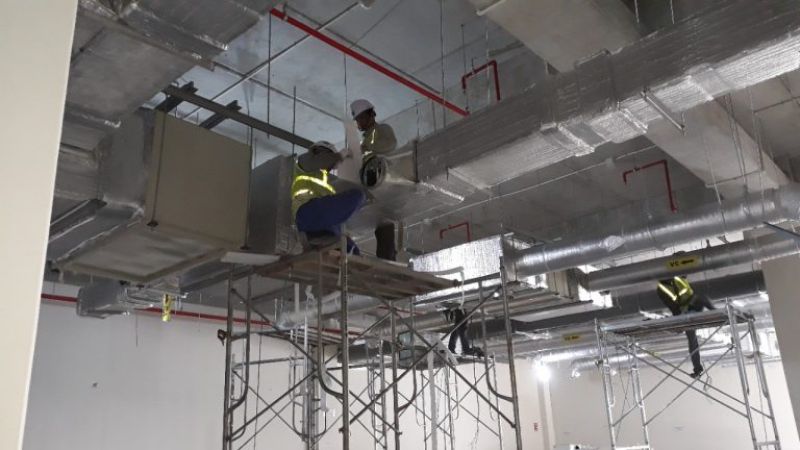

Quy trình thi công hệ thống thông gió chuyên nghiệp

Để đảm bảo hệ thống thông gió vận hành ổn định, tiết kiệm năng lượng và đáp ứng các yêu cầu kỹ thuật, quá trình thi công cần được thực hiện theo quy trình bài bản. Quy trình thi công sẽ triển khai theo 8 bước cơ bản dưới đây:

Bước 1: Khảo sát hiện trạng và bóc tách khối lượng vật tư

Đội ngũ kỹ sư tiến hành khảo sát thực tế công trình, đo đạc diện tích, kiểm tra kết cấu và xác định vị trí lắp đặt hệ thống thông gió. Sau đó, các thông số được đối chiếu với bản vẽ thiết kế thi công (IFC) để tính toán khối lượng vật tư, thiết bị cần sử dụng. Công đoạn này giúp hạn chế sai sót, tối ưu chi phí và đảm bảo tiến độ triển khai.

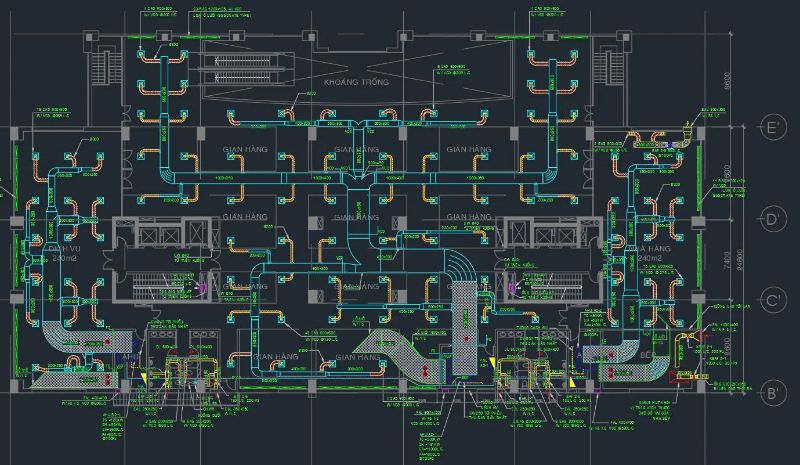

Bước 2: Lập bản vẽ Shop Drawing và ứng dụng công nghệ BIM

Dựa trên kết quả khảo sát, kỹ sư triển khai bản vẽ Shop Drawing chi tiết, thể hiện vị trí, kích thước và hướng đi của các tuyến ống gió. Đối với những công trình có hệ thống kỹ thuật phức tạp, công nghệ BIM có thể được ứng dụng để mô phỏng không gian 3D và phối hợp hệ thống thông gió với đường ống cấp thoát nước, máng cáp điện và hệ thống PCCC.

Thông qua quá trình kiểm tra xung đột không gian (Clash Detection), các vấn đề về bố trí thiết bị và đường ống được phát hiện, xử lý ngay trên bản vẽ. Điều này giúp hạn chế tình trạng phải tháo dỡ hoặc điều chỉnh trong quá trình thi công thực tế.

Bước 3: Gia công hệ thống ống gió tại xưởng

Sau khi bản vẽ được phê duyệt, đơn vị thi công tiến hành sản xuất các đoạn ống gió theo kích thước và quy cách thiết kế. Quá trình gia công bao gồm cắt tôn, chấn gấp, ghép mí và hoàn thiện các chi tiết kết nối bằng máy móc chuyên dụng.

Các đoạn ống sau khi hoàn thiện cần được kiểm tra kích thước, chất lượng mối ghép và vệ sinh sạch sẽ. Đồng thời, hai đầu ống được che chắn hoặc bọc kín để hạn chế bụi bẩn xâm nhập trong quá trình vận chuyển, lưu kho và lắp đặt.

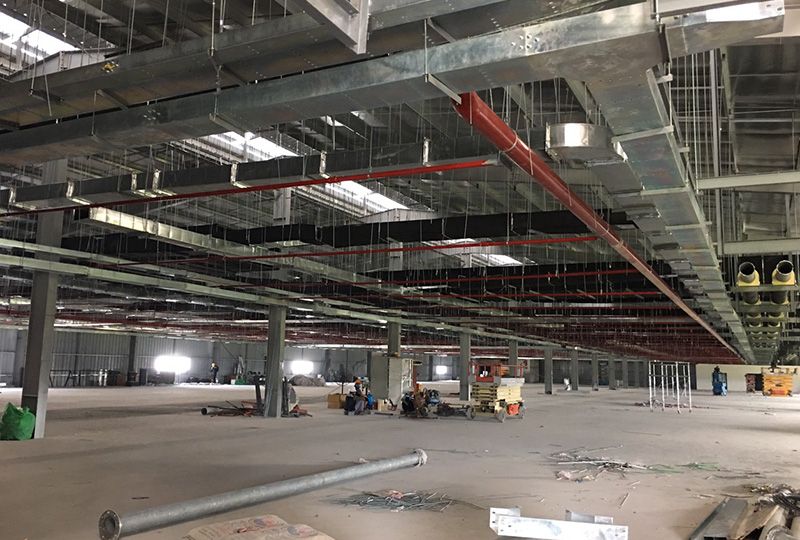

Bước 4: Lắp đặt hệ thống giá đỡ

Đội ngũ kỹ thuật tiến hành xác định cao độ, đánh dấu vị trí và lắp đặt hệ thống giá đỡ, ty treo theo bản vẽ đã được phê duyệt. Công việc bao gồm khoan cấy bu lông, cố định thanh treo và lắp đặt các bộ phận chịu lực.

Khoảng cách giữa các giá đỡ được tính toán dựa trên kích thước, trọng lượng và đặc điểm của tuyến ống gió. Việc bố trí đúng kỹ thuật giúp hệ thống được cố định chắc chắn, hạn chế rung lắc, võng ống và đảm bảo an toàn trong quá trình vận hành.

Bước 5: Lắp đặt đường ống gió và các phụ kiện

Các đoạn ống gió được đưa đến vị trí thiết kế và kết nối với nhau bằng hệ thống mặt bích TDC, TDF hoặc bích V tùy theo yêu cầu kỹ thuật. Tại các vị trí tiếp nối, kỹ thuật viên sử dụng gioăng cao su, keo silicon hoặc vật liệu làm kín phù hợp nhằm hạn chế rò rỉ không khí.

Bên cạnh đó, hệ thống được lắp đặt các phụ kiện như van điều chỉnh lưu lượng, cút chuyển hướng, ống nối mềm và cửa thăm. Đối với tuyến ống có nguy cơ ngưng tụ hơi nước hoặc yêu cầu hạn chế trao đổi nhiệt, lớp bảo ôn sẽ được thi công theo đúng thông số thiết kế.

Bước 6: Lắp đặt quạt thông gió và đấu nối hệ thống điện

Sau khi hoàn thiện đường ống, đơn vị thi công tiến hành lắp đặt quạt cấp gió, quạt hút gió và các thiết bị liên quan. Tùy theo loại quạt và điều kiện lắp đặt, hệ thống có thể sử dụng lò xo chống rung hoặc đệm cao su để giảm độ rung và tiếng ồn khi hoạt động.

Vị trí kết nối giữa quạt và đường ống thường được bố trí đoạn nối mềm phù hợp với yêu cầu kỹ thuật, bao gồm yêu cầu về khả năng chịu nhiệt hoặc chống cháy nếu có. Tiếp theo, kỹ thuật viên thực hiện kéo cáp, đấu nối nguồn điện, tủ điều khiển và kiểm tra các thiết bị bảo vệ trước khi vận hành thử.

Bước 7: Kết nối và kiểm tra liên động với hệ thống PCCC

Đối với hệ thống thông gió có yêu cầu liên động phòng cháy chữa cháy, kỹ thuật viên tiến hành kết nối tín hiệu điều khiển giữa hệ thống báo cháy, các loại van ngăn cháy, van điều khiển khói và quạt hút khói hoặc quạt tăng áp.

Khi xảy ra sự cố cháy, các thiết bị phải vận hành theo kịch bản điều khiển đã được thiết kế và phê duyệt. Tùy từng khu vực, hệ thống có thể tự động đóng van ngăn cháy, dừng quạt thông gió thông thường hoặc kích hoạt quạt hút khói, quạt tăng áp để hỗ trợ kiểm soát khói và phục vụ thoát nạn.

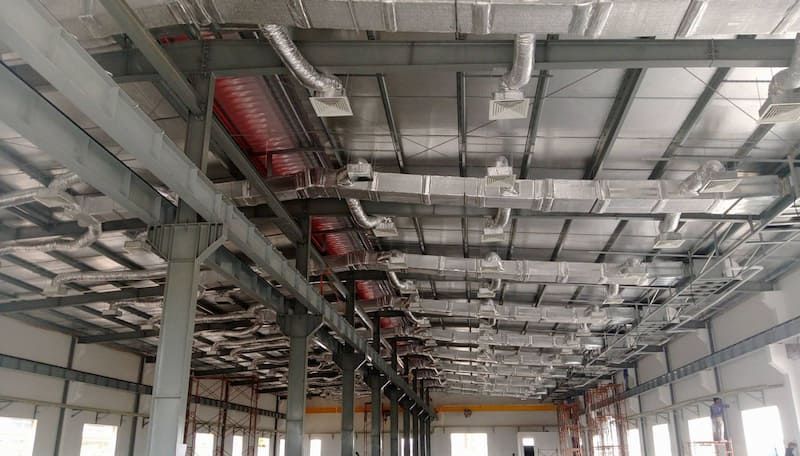

Bước 8: Chạy thử, kiểm tra và nghiệm thu hệ thống

Sau khi hoàn tất lắp đặt, nhà thầu thực hiện Testing & Commissioning (T&C) nhằm đánh giá khả năng hoạt động của toàn bộ hệ thống trước khi bàn giao. Các hạng mục kiểm tra quan trọng bao gồm:

Kiểm tra độ kín đường ống: Kiểm tra các mối nối, vị trí tiếp giáp và thực hiện thử kín bằng phương pháp phù hợp để phát hiện, xử lý tình trạng rò rỉ không khí.
Đo lưu lượng và vận tốc gió: Sử dụng thiết bị đo chuyên dụng để kiểm tra thông số tại các miệng gió, đồng thời điều chỉnh van VCD nhằm cân bằng lưu lượng theo thiết kế.
Kiểm tra độ ồn và độ rung: Đo mức độ tiếng ồn, kiểm tra độ rung của quạt và đường ống để đảm bảo hệ thống vận hành ổn định, đáp ứng yêu cầu của công trình.
Kiểm tra chức năng điều khiển: Chạy thử quạt, tủ điện, thiết bị bảo vệ và các chức năng liên động PCCC theo kịch bản đã phê duyệt.
Nghiệm thu và bàn giao: Hoàn thiện hồ sơ nghiệm thu, bản vẽ hoàn công, tài liệu hướng dẫn vận hành và kế hoạch bảo trì cho chủ đầu tư.

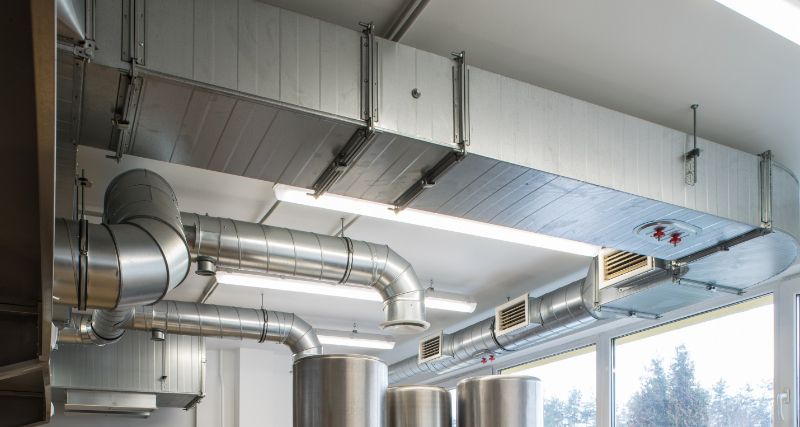

Những lỗi thường gặp khi thi công hệ thống thông gió

Trong quá trình thi công hệ thống thông gió, một số sai sót kỹ thuật có thể xảy ra nếu việc lắp đặt không được kiểm tra và giám sát chặt chẽ. Những lỗi này không chỉ làm giảm hiệu suất trao đổi không khí mà còn gây tiếng ồn, tiêu hao điện năng và ảnh hưởng đến chất lượng công trình. Dưới đây là 4 lỗi phổ biến cùng phương án khắc phục hiệu quả.

Rò rỉ không khí tại các mối nối và mặt bích

Rò rỉ không khí thường xuất hiện tại vị trí ghép nối giữa các đoạn ống gió, đặc biệt khi gioăng cao su không đảm bảo chất lượng hoặc các mặt bích chưa được lắp đặt kín khít.

Hậu quả: Làm thất thoát lưu lượng gió, giảm hiệu quả cấp và hút khí tại các vị trí cuối tuyến. Đồng thời, quạt có thể phải hoạt động với công suất cao hơn để đáp ứng nhu cầu thông gió, gây lãng phí điện năng.
Cách khắc phục: Kiểm tra toàn bộ vị trí liên kết, bổ sung keo silicon chuyên dụng tại các khe hở và thay thế gioăng cao su bị hư hỏng. Sau khi xử lý, cần thực hiện kiểm tra độ kín bằng phương pháp phù hợp, ưu tiên thử áp suất đối với những hệ thống có yêu cầu kiểm soát rò rỉ nghiêm ngặt trước khi hoàn thiện trần.

Hệ thống phát ra tiếng ồn lớn và rung lắc

Tiếng ồn và rung động thường xuất phát từ việc lắp đặt quạt không đúng kỹ thuật, thiếu bộ phận giảm chấn hoặc kết nối trực tiếp quạt với đường ống cứng.

Hậu quả: Gây tiếng ù, rung lắc và ảnh hưởng đến sự thoải mái của người sử dụng, đặc biệt tại văn phòng, khách sạn, bệnh viện và các khu vực yêu cầu không gian yên tĩnh.
Cách khắc phục: Lắp đặt khớp nối mềm phù hợp giữa quạt và đường ống để hạn chế truyền rung động. Đồng thời, sử dụng lò xo giảm chấn hoặc đệm cao su tại vị trí lắp quạt. Trường hợp tiếng ồn khí động học vượt mức cho phép, có thể bổ sung hộp tiêu âm (Silencer) và kiểm tra lại tốc độ gió trong đường ống.

Đọng sương và nhỏ nước trên bề mặt ống gió

Hiện tượng đọng sương thường xảy ra tại các tuyến ống dẫn không khí lạnh khi lớp cách nhiệt không đủ độ dày, bị hở hoặc không đảm bảo khả năng ngăn hơi ẩm xâm nhập.

Hậu quả: Hơi nước ngưng tụ trên bề mặt ống có thể nhỏ xuống trần thạch cao, gây ố vàng, bong tróc vật liệu và tạo điều kiện phát sinh nấm mốc, ảnh hưởng đến tuổi thọ công trình.
Cách khắc phục: Kiểm tra và bổ sung lớp bảo ôn bằng vật liệu cách nhiệt phù hợp như Superlon hoặc Aeroflex. Đặc biệt, cần xử lý kín các mối nối, vị trí tiếp giáp và lớp ngăn hơi bằng băng keo hoặc keo dán chuyên dụng. Độ dày bảo ôn phải được lựa chọn theo nhiệt độ vận hành và điều kiện độ ẩm thực tế.

Lưu lượng gió phân bổ không đồng đều giữa các khu vực

Tình trạng phân phối gió không đều thường xuất hiện khi hệ thống đường ống được tính toán chưa hợp lý, tổn thất áp suất lớn hoặc các van điều chỉnh lưu lượng chưa được cân chỉnh chính xác.

Hậu quả: Các miệng gió gần quạt có thể nhận lưu lượng lớn, trong khi những vị trí xa không được cấp đủ không khí. Điều này làm giảm hiệu quả thông gió và có thể khiến nhiệt độ giữa các khu vực chênh lệch đáng kể đối với hệ thống cấp gió điều hòa.
Cách khắc phục: Tiến hành đo lưu lượng tại từng miệng gió, kiểm tra tổn thất áp suất và điều chỉnh các van VCD trên từng nhánh. Sau đó, thực hiện cân bằng lưu lượng gió (Air Balancing) để đảm bảo thông số vận hành phù hợp với bản vẽ thiết kế. Nếu hệ thống vẫn không đạt yêu cầu, cần xem xét lại kích thước đường ống và khả năng đáp ứng của quạt.

Thi công hệ thống thông gió là một hạng mục phức tạp, đòi hỏi sự kết hợp nhuần nhuyễn giữa kiến thức cơ điện tuần hoàn, tiêu chuẩn PCCC và kỹ năng tổ chức công trường thực chiến. Một hệ thống đạt chuẩn không chỉ mang lại môi trường sống và làm việc an toàn, trong lành mà còn tối ưu hóa chi phí vận hành dài hạn cho Chủ đầu tư.

Nếu bạn đang tìm kiếm một giải pháp thiết kế, thi công hệ thống thông gió, hệ thống hút khói PCCC chuyên nghiệp, tối ưu chi phí và đảm bảo 100% tỷ lệ nghiệm thu, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi qua Hotline: 0913.834.085 để được khảo sát mặt bằng và nhận bản dự toán chi tiết nhất!
