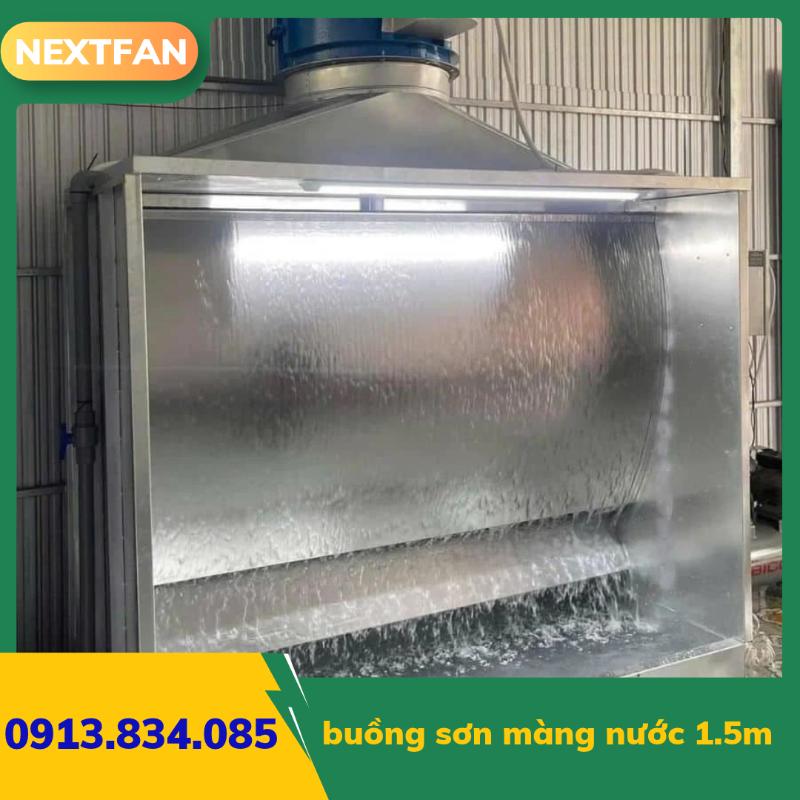

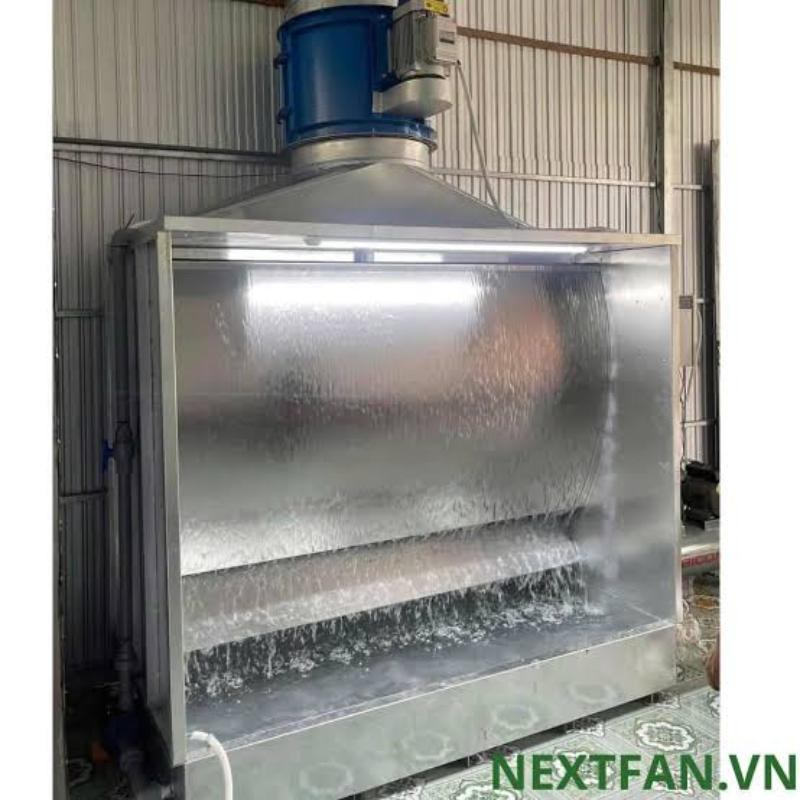

Buồng sơn màng nước 1.5m

Buồng sơn màng nước 1.5m là thiết bị công nghiệp chuyên dụng được sử dụng trong quá trình phun sơn, có chức năng thu gom và xử lý lượng bụi sơn thừa bằng cách dùng một tấm màn nước chảy liên tục để bẫy các hạt sơn lơ lửng trong không khí. Sản phẩm phù hợp cho các khu vực sơn công nghiệp, xưởng gia công kim loại, đồ gỗ, cơ khí và các không gian cần kiểm soát bụi sơn trong quá trình sản xuất.

Thông số kỹ thuật buồng sơn màng nước 1.5m

Hạng mục	Thông số thông dụng
Thương hiệu	NextFan
Sản xuất	Việt Nam
Kích thước bao ngoài (R x C x S)	1500mm x 2000mm x 1100mm (có thể thay đổi tùy xưởng)
Quạt hút	1 quạt hướng trục hoặc ly tâm
Công suất quạt	2 HP (1.5 kW) đến 3 HP (2.2 kW)
Lưu lượng gió	~ 3.000 – 8.000 m³/h
Công suất bơm nước	1 bơm chìm hoặc bơm ly tâm đứng (0.75 – 2 HP)
Lưu lượng nước tuần hoàn	2 – 4 m³/h tùy kích thước
Độ ồn trung bình	60 – 75 dB
Hiệu suất hút bụi sơn	Trên 95%
Nguồn điện	3 pha 380V hoặc 1 pha 220V

Cấu tạo buồng sơn màng nước 1.5m

Buồng sơn màng nước 1.5m thuộc phân khúc buồng sơn mini, được thiết kế tối ưu cho các xưởng mộc, gara ô tô, hoặc xưởng cơ khí có không gian hạn chế nhưng vẫn cần kiểm soát nghiêm ngặt lượng bụi sơn và dung môi bay ra môi trường.

Dù thu gọn về mặt kích thước, thiết bị này vẫn bao gồm đầy đủ các bộ phận cơ khí và điện điều khiển tiêu chuẩn công nghiệp:

• Khung vách và vỏ buồng: Làm từ tôn mạ kẽm hoặc Inox (dày 1.2 – 2.0mm) để định hình luồng khí, ngăn bụi sơn phát tán ngược và chống ăn mòn.

• Vách màng nước: Bề mặt Inox phẳng cho phép nước chảy tràn liên tục từ trên xuống, tiếp xúc và bắt giữ trực tiếp các hạt bụi sơn.

• Bể chứa (Hồ lắng): Đặt ở đáy buồng để chứa nước tuần hoàn và là nơi lắng đọng cặn sơn thừa để vớt bỏ.

• Bơm nước tuần hoàn: Động cơ công suất khoảng 0.75kW (1HP) hút nước từ bể đáy đẩy lên máng tràn phía trên vách màng nước.

• Quạt hút công nghiệp: Quạt hướng trục hoặc ly tâm công suất 1.5kW gắn trên nóc buồng tạo lực hút âm mạnh, gom toàn bộ bụi sơn lơ lửng đập vào màng nước.

• Tấm chắn nước: Lắp phía sau màng nước để cản các hạt nước li ti bị cuốn theo chiều gió, đảm bảo khí thoát ra ngoài khô ráo.

• Hệ thống ống gió: Đường ống (thường có đường kính 600mm) dẫn luồng không khí đã tách bụi xả ra môi trường.

• Tủ điện điều khiển: Hệ thống đóng ngắt độc lập cho quạt và bơm, tích hợp các thiết bị bảo vệ quá tải, mất pha và đoản mạch.

Nguyên lý hoạt động của buồng phun sơn màng nước 1.5m

Nguyên lý hoạt động của buồng phun sơn màng nước 1.5m dựa trên sự kết hợp đồng thời giữa luồng khí hút cưỡng bức và vòng tuần hoàn của nước để bẫy các hạt sơn lơ lửng trong một không gian thao tác nhỏ gọn.

Quá trình này diễn ra liên tục theo các bước sau:

1.Tạo màng nước liên tục:

Bơm nước hút nước từ bể chứa phía dưới, đẩy lên máng tràn trên cùng. Nước từ máng xả tràn đều qua bề mặt vách Inox rộng 1.5m, tạo thành một bức màn nước chảy liên tục không bị đứt đoạn.

2.Hút và cuốn luồng khí ô nhiễm:

Khi người thợ phun sơn vào sản phẩm, quạt hút phía trên sẽ tạo ra áp suất âm cực mạnh. Lực hút này kéo toàn bộ lượng bụi sơn thừa lơ lửng lao thẳng về phía vách màng nước trước mặt.

3.Bẫy và dập bụi sơn bằng nước:

Luồng khí chứa bụi sơn đập mạnh vào vách nước. Các hạt sơn nặng và dính sẽ bị màn nước “bắt” lấy ngay lập tức và bị dòng chảy cuốn tụt xuống bể chứa bên dưới.

4.Lọc tách và xả khí ra ngoài:Xử lý luồng khí sau khi qua vách nước.

Luồng khí sau khi xuyên qua vách màng nước vẫn mang theo hơi nước và mùi dung môi. Khí sẽ đi qua các vách ngăn (khoang tạo dòng chảy/tấm chắn nước) phía sau vách Inox. Tại đây, các hạt nước liti bị giữ lại và rơi xuống bể, chỉ còn luồng khí khô được quạt hút đẩy ra môi trường qua ống khói.

5.Lắng cặn và tuần hoàn:

Nước mang theo bụi sơn chảy xuống bể chứa. Bụi sơn sẽ lắng xuống đáy bể hoặc đóng thành cặn mảng (nếu dùng hóa chất keo tụ). Phần nước sạch phía trên tiếp tục được bơm hút lên máng tràn, khép kín một vòng tuần hoàn.

Ưu điểm của buồng phun sơn màng nước 1.5m

Với chiều rộng bề mặt thao tác chỉ 1.5 mét, dòng buồng sơn màng nước này tối ưu hóa tối đa không gian cho các gara xe máy, xưởng mộc mini và xưởng cơ khí nhỏ trong khi vẫn đảm bảo hiệu năng xử lý bụi công nghiệp chuẩn mực.

• Tiết kiệm diện tích lắp đặt: Kích thước tổng thể nhỏ gọn (thường dưới 2m chiều cao và sâu khoảng 1.1m) giúp dễ dàng bố trí thiết bị vào các góc xưởng hẹp mà không cản trở lối đi hay chiếm dụng không gian của các dây chuyền khác.

• Chi phí đầu tư và vận hành thấp: Do kích thước nhỏ, buồng chỉ cần sử dụng quạt hút công suất thấp (khoảng 2 HP) và bơm nước nhỏ (1 HP), giúp giảm đáng kể hóa đơn tiền điện hàng tháng. Lượng nước cấp vào bể cũng ít hơn và được tuần hoàn liên tục.

• Hiệu quả thu hồi bụi sơn cao (90 – 95%): Dù nhỏ nhưng vách màng nước chảy liên tục vẫn tạo ra diện tích tiếp xúc đủ lớn để bẫy gần như toàn bộ lượng sơn thừa lơ lửng, ngăn chặn sơn bám ngược lại bề mặt sản phẩm hoặc bay sang các khu vực xung quanh.

• An toàn phòng chống cháy nổ: Khác với hệ thống lọc khô (dùng giấy hoặc bông lọc dễ bắt lửa), màng nước dập tắt các tia lửa phát sinh và kiểm soát tốt nồng độ hơi dung môi dễ cháy trong một không gian hẹp.

• Vệ sinh và bảo trì nhanh chóng: Diện tích vách Inox và thể tích bể chứa nước nhỏ giúp rút ngắn thời gian xịt rửa, vớt cặn sơn và thay nước định kỳ. Người thợ có thể tự hoàn thành việc bảo dưỡng bảo trì trong thời gian ngắn mà không cần tạm dừng xưởng quá lâu.

Ứng dụng của buồng sơn màng nước 1.5m

Buồng phun sơn màng nước 1.5m được thiết kế chuyên biệt để phục vụ quá trình sơn phủ các chi tiết, sản phẩm có kích thước vừa và nhỏ trong những không gian nhà xưởng bị hạn chế. Nhờ tính linh hoạt và nhỏ gọn, hệ thống này được ứng dụng rộng rãi trong các lĩnh vực sau:

• Gara và xưởng dịch vụ xe máy: Chuyên dùng để sơn dặm, sơn độ dàn áo (vỏ nhựa) xe máy, mâm xe (la-zăng), phuộc, lốc máy và các phụ tùng xe cộ rời.

• Xưởng mộc và nội thất quy mô nhỏ: Phục vụ công đoạn phun sơn PU, sơn lót, sơn bóng cho các mặt hàng nội thất rời như ghế trơn, hộc tủ, kệ trang trí mini, đồ thờ cúng, hoặc các chi tiết gỗ chạm khắc tinh xảo.

• Gia công cơ khí và chế tạo máy: Ứng dụng để sơn phủ bề mặt, sơn chống rỉ cho các chi tiết máy, bánh răng, nắp đậy, vỏ tủ điện cỡ nhỏ, hoặc các khung giá đỡ kim loại công nghiệp.

• Sản xuất đồ thủ công mỹ nghệ: Phổ biến trong các cơ sở đúc tượng composite, sản xuất đồ gốm sứ, sơn màu cho đồ chơi, chậu cây cảnh hoặc các sản phẩm lưu niệm cần bề mặt sơn láng mịn, không bị dính sạn từ bụi sơn bay ngược.

• Phòng Lab và R&D (Nghiên cứu & Phát triển): Lắp đặt làm buồng sơn mẫu trong các nhà máy sản xuất sơn hoặc xưởng công nghiệp lớn để pha test màu, kiểm tra độ bám dính của màng sơn trên các phôi vật liệu thử nghiệm trước khi đưa vào dây chuyền sản xuất hàng loạt.

Các kích thước buồng sơn màng nước NextFan gia công

NextFan trực tiếp sản xuất và gia công các dòng buồng sơn màng nước với 5 phân khúc kích thước tiêu chuẩn, đồng thời hỗ trợ lắp ghép module tùy chỉnh theo yêu cầu của từng nhà xưởng.

Chiều dài buồng (Bề mặt thao tác)	Kích thước tổng thể (Dài x Sâu x Cao)	Đặc điểm & Ứng dụng thực tế
Buồng mini / 1.5m	Tùy chỉnh theo xưởng	Các dòng buồng sơn mini phù hợp túi tiền của gara nhỏ, xưởng mộc hoặc xưởng cơ khí có diện tích hạn chế.
Buồng sơn 2m	2000mm x 1000mm x 2300mm	Sử dụng quạt hút D600mm và bơm nước 2HP, phổ biến cho các xưởng gia công chi tiết tầm trung.
Buồng sơn 3m	3000mm x 1200mm x 2500mm	Trang bị quạt hướng trục 1.5kW, chuyên dùng cho xưởng sản xuất nội thất quy mô lớn, sơn ván, cửa gỗ, tủ bếp.

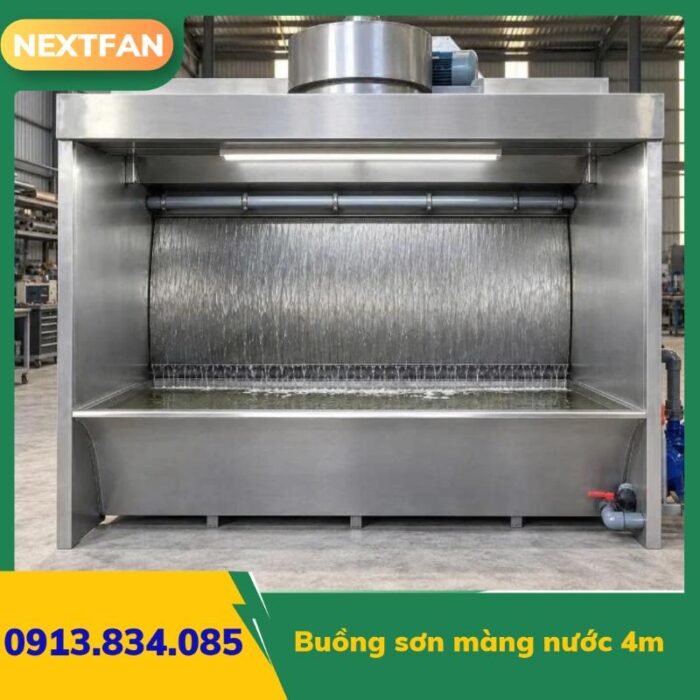

Buồng sơn 4m	4000mm x 1200mm x 2300mm	Tối ưu cho phôi sơn dài hơn, cho phép nhiều thợ thao tác cùng lúc trên một mặt phẳng.
Buồng sơn 6m	6000mm x 1200mm x 2500mm	Hệ thống cỡ siêu lớn, thường được ghép từ nhiều module, phục vụ xưởng cơ khí hạng nặng hoặc xưởng đồng sơn gara ô tô.

Vật liệu gia công chính của NextFan bao gồm vách Inox (để chống ăn mòn tuyệt đối) hoặc tôn mạ kẽm (để tối ưu chi phí đầu tư ban đầu). Với các xưởng có yêu cầu đặc thù, kỹ thuật viên sẽ khảo sát thực tế, lên bản vẽ 2D/3D và gia công kích thước riêng sao cho phù hợp nhất với không gian lắp đặt.

Bảng giá buồng phun sơn màng nước

Dưới đây là khoảng giá tham khảo trên thị trường hiện nay đối với các cấu hình tiêu chuẩn (bao gồm cả các mẫu gia công từ xưởng như NextFan):

• Buồng sơn màng nước mini (1.5m): Dao động từ 16.000.000đ – 28.000.000đ.
• Buồng sơn màng nước 2m: Khoảng 20.000.000đ – 30.000.000đ.
• Buồng sơn màng nước 3m: Khoảng 30.000.000đ – 38.000.000đ.
• Buồng sơn màng nước 4m: Khoảng 35.000.000đ – 55.000.000đ.
• Buồng sơn màng nước cỡ lớn (5m – 6m): Dao động từ 45.000.000đ – 90.000.000đ. Các hệ thống này thường phải ghép module và dùng động cơ công suất cao, chuyên phục vụ xưởng cơ khí hạng nặng hoặc xưởng đồng sơn ô tô.

Giá buồng phun sơn màng nước phụ thuộc rất lớn vào kích thước, loại vật liệu gia công, và công suất của hệ thống quạt hút. Các yếu tố chính làm thay đổi chi phí thực tế:

• Vật liệu thân buồng: Nếu bạn yêu cầu làm 100% bằng Inox 304 (để chống gỉ sét tuyệt đối), giá thành sẽ cao hơn đáng kể so với việc dùng khung tôn mạ kẽm và chỉ ốp Inox ở mặt thác nước.
• Động cơ và quạt hút: Các xưởng yêu cầu quạt công suất lớn (trên 3HP), dùng điện 3 pha, hoặc nâng cấp lên dòng motor phòng nổ (đảm bảo an toàn 100% với dung môi) sẽ phải cộng thêm chi phí.
• Hệ thống đường ống và lắp đặt: Giá bán thường chưa bao gồm toàn bộ chi phí vận chuyển, vật tư đường ống khói xả thải (dài hay ngắn) và độ khó của địa hình lắp đặt tại nhà xưởng.

Do đây là thiết bị công nghiệp đặc thù, cách tốt nhất là để kỹ thuật viên khảo sát trực tiếp không gian xưởng, từ đó lên bản vẽ và cung cấp báo giá chính xác nhất cho nhu cầu của bạn.

Mua Buồng sơn màng nước 1.5m ở đâu uy tín?

NextFan cung cấp Buồng sơn màng nước 1.5m cùng các thiết bị thông gió và xử lý khí công nghiệp phù hợp với nhiều nhu cầu sản xuất. NextFan hỗ trợ khách hàng lựa chọn sản phẩm dựa trên diện tích sử dụng, lưu lượng gió cần thiết và phương án lắp đặt thực tế.

Đơn vị cung cấp dịch vụ tư vấn kỹ thuật, hỗ trợ tính toán phương án thông gió, báo giá theo model và số lượng đặt hàng. Chính sách bảo hành được áp dụng theo từng sản phẩm cụ thể, đồng thời hỗ trợ giao hàng và kỹ thuật lắp đặt khi khách hàng có nhu cầu.

Liên hệ NextFan để được tư vấn giải pháp phù hợp và nhận báo giá Buồng sơn màng nước 1.5m.

Hotline/Zalo tư vấn 24/7: 0913.834.085
