Hướng dẫn cách tính toán thiết kế quạt ly tâm chính xác

08/04/2026 Nguyễn Công Nghị 129 lượt xem

Quạt ly tâm được xem là bộ phận quan trọng trong các hệ thống thông gió, hút bụi, xử lý khí thải và nhiều dây chuyền sản xuất công nghiệp. So với quạt thông thường, quá trình thiết kế quạt ly tâm phức tạp hơn vì cần kết hợp kiến thức về khí động học, cơ học và đặc tính vật liệu. Trong bài viết dưới đây, NextFan sẽ chia sẻ công thức tính toán và quy trình thiết kế quạt ly tâm công nghiệp, từ cơ sở lý thuyết đến ứng dụng thực tế.

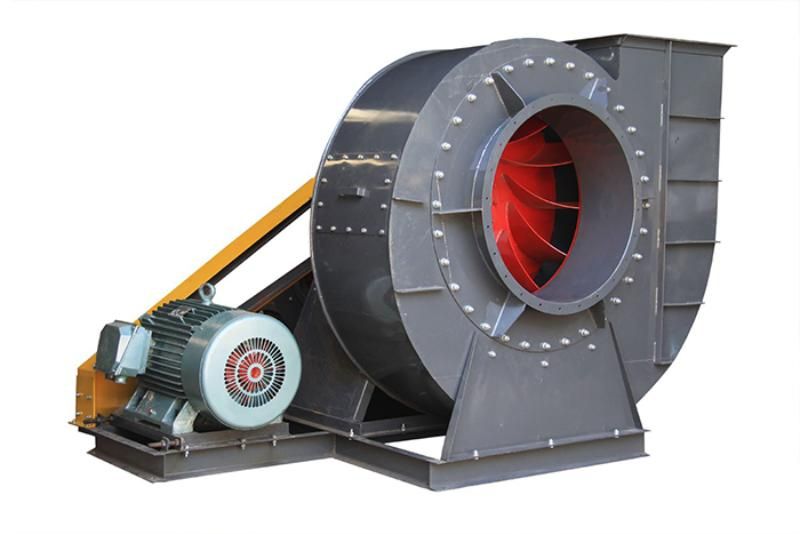

Tại sao cần tính toán thiết kế quạt ly tâm?

Tính toán thiết kế quạt ly tâm giúp hệ thống vận hành đúng yêu cầu và đạt hiệu quả cao.

Đảm bảo hiệu suất hoạt động: Công suất quạt phải phù hợp với lưu lượng và áp suất. Tính toán sai sẽ gây mất cân bằng áp suất, giảm hiệu quả thông gió và làm mát.
Tiết kiệm năng lượng: Chọn công suất, lưu lượng hoặc áp suất lớn hơn nhu cầu sẽ làm tăng điện năng tiêu thụ. Tính toán chính xác giúp giảm chi phí vận hành.
Đảm bảo vận hành an toàn: Quạt hoạt động quá công suất dễ bị hao mòn, hư hỏng và phát sinh sự cố. Lựa chọn thông số phù hợp giúp hệ thống vận hành ổn định, an toàn.
Đáp ứng yêu cầu kỹ thuật: Thiết kế hợp lý giúp quạt đáp ứng đúng tiêu chuẩn kỹ thuật, bảo đảm chất lượng và độ bền.

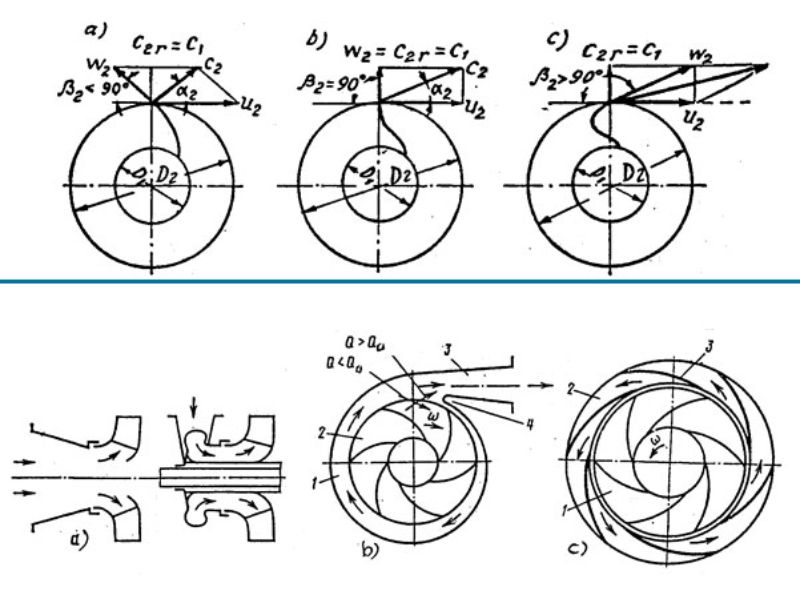

Công thức tính toán thiết kế quạt ly tâm

Khi thiết kế quạt ly tâm, các thông số như momen xoắn, công suất và cột áp được xác định dựa trên chuyển động của dòng khí qua bánh công tác. Trong tính toán lý thuyết, có thể áp dụng các công thức sau:

Momen xoắn của quạt: T= m(R2Vθ2 – R1Vθ1)

Công suất của quạt: P = m(R2Vθ2 – R1Vθ1) x ω

Năng lượng riêng hoặc cột áp lý thuyết: h= U2Vθ2/g

Trong đó:

T là mômen xoắn tác động lên bánh công tác.
P là công suất lý thuyết của quạt.
h là cột áp hoặc năng lượng riêng do quạt tạo ra.
m là lưu lượng khối lượng của dòng khí đi qua quạt.
ω là vận tốc góc của bánh công tác.
R₁ và R₂ lần lượt là bán kính tại cửa vào và cửa ra của bánh công tác.
V₁ là vận tốc tuyệt đối của dòng khí tại đầu vào.
U₁ là vận tốc vòng của cánh quạt tại đầu vào, được xác định theo công thức: u1 = ωr1

W₁ là vận tốc tương đối của dòng khí so với cánh quạt, hay vận tốc của dòng khí dọc theo bề mặt cánh.
Vθ₁ và Vθ₂ là thành phần vận tốc tiếp tuyến của dòng khí tại cửa vào và cửa ra.
U₂ là vận tốc vòng của bánh công tác tại cửa ra.
g là gia tốc trọng trường.

Các công thức trên được sử dụng để xác định sơ bộ khả năng tạo áp, mômen và công suất cần thiết của quạt ly tâm. Khi thiết kế thực tế, kỹ sư còn phải xét đến lưu lượng khí, tổn thất áp suất, hiệu suất quạt, hình dạng cánh, đường kính bánh công tác và điều kiện làm việc của hệ thống.

Quy trình thiết kế quạt ly tâm chuẩn kỹ thuật

Quy trình thiết kế quạt ly tâm thường gồm 7 bước nhằm bảo đảm hiệu suất vận hành và đáp ứng các yêu cầu kỹ thuật.

Bước 1: Xác định yêu cầu kỹ thuật

Trước khi thiết kế, cần xác định đầy đủ các thông số như lưu lượng khí, áp suất, hiệu suất, kích thước lắp đặt, độ ồn cho phép, môi trường làm việc và những yêu cầu đặc biệt của hệ thống.

Bước 2: Lựa chọn loại quạt phù hợp

Dựa vào lưu lượng và cột áp yêu cầu, kỹ sư lựa chọn kiểu quạt ly tâm phù hợp như quạt hút hướng tâm, quạt ly tâm đa tầng hoặc quạt ly tâm cánh nghiêng. Lựa chọn đúng loại quạt giúp tăng hiệu suất, tiết kiệm năng lượng và bảo đảm hệ thống vận hành ổn định.

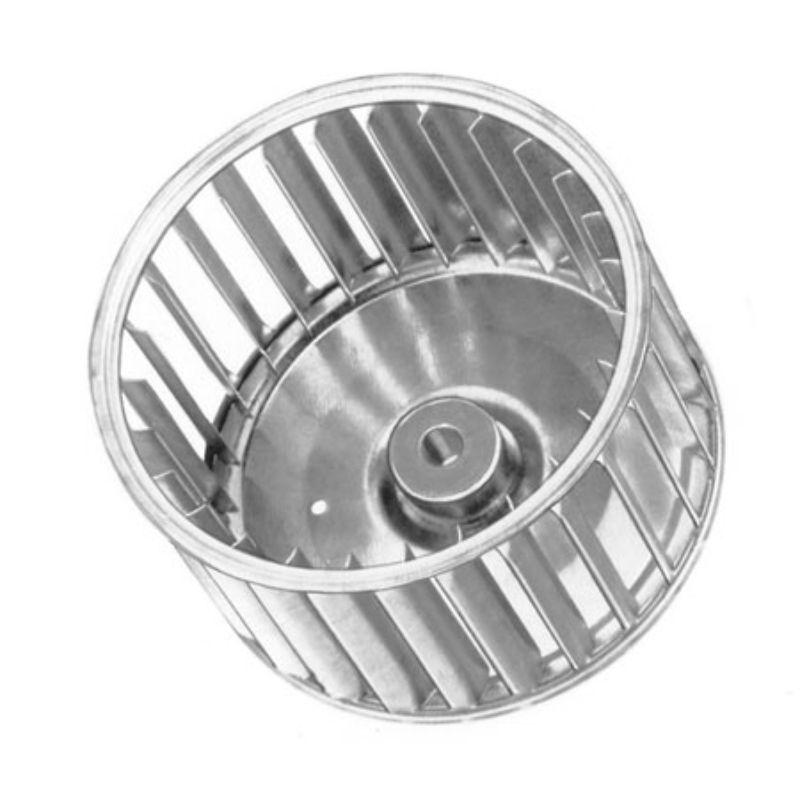

Bước 3: Thiết kế cánh quạt

Cánh quạt cần được tính toán về số lượng, hình dạng, góc nghiêng và độ dày để tối ưu hiệu quả khí động học. Phần mềm CFD có thể được sử dụng để mô phỏng dòng khí, phân tích hiệu suất và điều chỉnh thiết kế phù hợp.

Bước 4: Thiết kế vỏ quạt

Vỏ quạt cần được xác định rõ hình dạng, kích thước và vật liệu để bảo đảm độ bền, khả năng chịu áp suất và hiệu quả dẫn khí. Các bộ phận như cửa hút, cửa thổi và cửa xả bụi cũng phải được bố trí hợp lý.

Bước 5: Thiết kế trục quạt

Trục quạt có nhiệm vụ truyền chuyển động và giúp cánh quạt quay ổn định. Khi thiết kế cần lựa chọn kích thước, vật liệu và ổ đỡ phù hợp để bảo đảm độ cứng, khả năng chịu tải và hạn chế tiếng ồn. Các mối nối giữa trục, cánh quạt và động cơ phải chắc chắn.

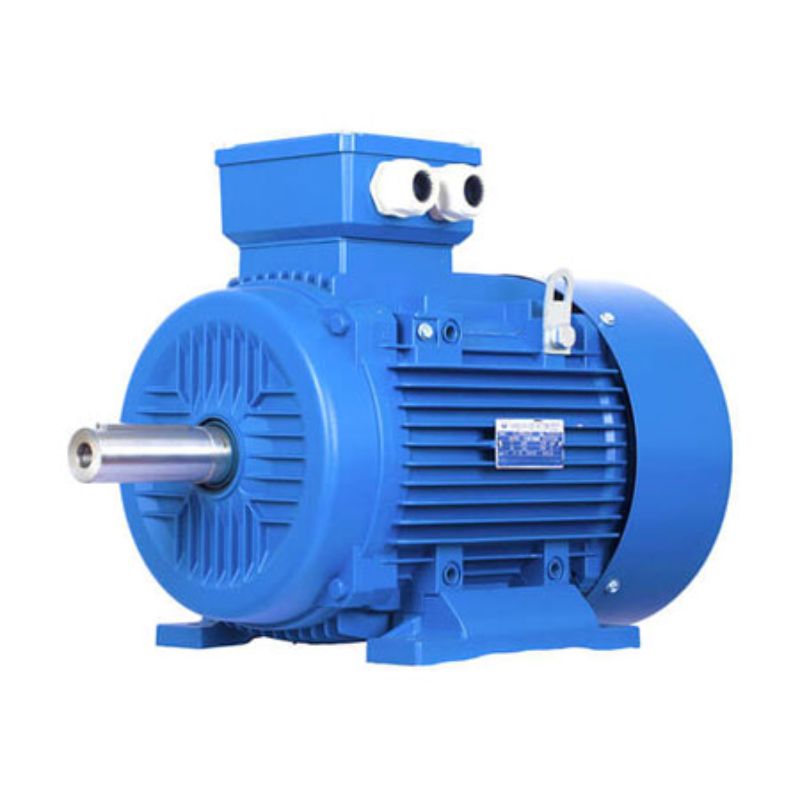

Bước 6: Lựa chọn động cơ và hệ truyền động

Động cơ cần có công suất phù hợp với lưu lượng, áp suất và tốc độ quay của quạt. Đồng thời, hệ truyền động như dây đai, khớp nối hoặc hộp số phải được lựa chọn đúng để truyền lực hiệu quả và giảm tổn thất năng lượng.

Bước 7: Tính toán kích thước và đường kính quạt

Các phần mềm mô phỏng được sử dụng để tính toán kích thước, đường kính và thông số khí động học của quạt. Dựa trên kết quả phân tích, thiết kế sẽ được điều chỉnh nhằm nâng cao hiệu suất, giảm tiếng ồn và đáp ứng yêu cầu kỹ thuật.

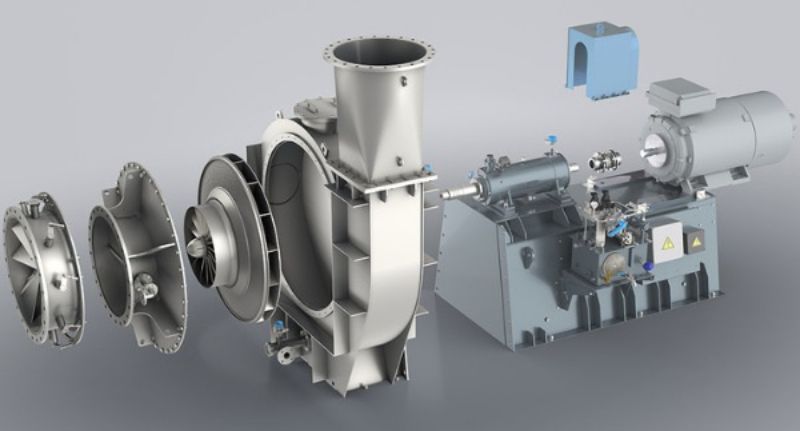

Các công cụ hỗ trợ tối ưu hiệu suất khi thiết kế quạt ly tâm

Việc nâng cao hiệu suất của quạt ly tâm cần có sự kết hợp giữa kiến thức lý thuyết, mô phỏng kỹ thuật và dữ liệu thử nghiệm thực tế. Vì vậy, các kỹ sư thường sử dụng phần mềm chuyên dụng cùng thiết bị đo để kiểm tra, đánh giá và hoàn thiện thiết kế. Dưới đây là ba công cụ hỗ trợ phổ biến:

Phần mềm mô phỏng CFD

CFD, viết tắt của Computational Fluid Dynamics, được sử dụng để mô phỏng chuyển động của dòng khí bên trong quạt. Thông qua kết quả mô phỏng, kỹ sư có thể quan sát sự phân bố vận tốc, áp suất, vùng xoáy và tổn thất khí động học. Từ đó, các khu vực làm giảm hiệu suất sẽ được xác định để điều chỉnh hình dạng cánh, góc đặt cánh hoặc kết cấu vỏ quạt.

Phần mềm thiết kế CAD

Phần mềm CAD hỗ trợ xây dựng bản vẽ và mô hình 3D của cánh quạt, bánh công tác, trục và vỏ quạt với độ chính xác cao. Việc thiết kế chi tiết trên phần mềm giúp hạn chế sai số kích thước, thuận tiện cho quá trình kiểm tra, chỉnh sửa và gia công sản xuất.

Thiết bị đo lường và kiểm tra thực tế

Thiết bị đo lường được sử dụng để thu thập dữ liệu vận hành thực tế của quạt, qua đó đối chiếu với kết quả tính toán và mô phỏng. Những dữ liệu này giúp kỹ sư đánh giá mức độ chính xác của thiết kế và hiệu quả của các phương án cải tiến.

Các thông số thường được đo gồm:

Lưu lượng không khí.
Áp suất tĩnh.
Áp suất toàn phần.
Công suất tiêu thụ.
Tốc độ quay.
Độ ồn và độ rung.
Hiệu suất tổng thể của quạt.

Thiết kế quạt ly tâm công nghiệp là một quá trình kỹ thuật phức tạp đòi hỏi sự cân bằng giữa lý thuyết hàn lâm và kinh nghiệm thực tiễn. Nắm vững hệ thống thông số, áp dụng đúng tiêu chuẩn và tận dụng công nghệ mô phỏng sẽ giúp kỹ sư tạo ra những sản phẩm có độ bền cao, tiếng ồn thấp và tối ưu hóa năng lượng hoàn hảo.
