Quạt ly tâm thấp áp là gì? Cấu tạo, ứng dụng và cách chọn

Quạt ly tâm thấp áp thường được sử dụng trong các hệ thống cần lưu chuyển lượng không khí lớn nhưng tổng trở lực không quá cao. Thiết bị phù hợp với nhiều nhu cầu như thông gió nhà xưởng, cấp khí tươi, hút khí nóng và hỗ trợ hút mùi. Tuy nhiên, nếu chỉ chọn quạt theo công suất động cơ mà bỏ qua lưu lượng, cột áp và cấu hình đường ống, hệ thống vẫn có thể thiếu gió dù quạt hoạt động bình thường. Bài viết dưới đây giải thích quạt ly tâm thấp áp là gì, cách vận hành, phạm vi sử dụng và các tiêu chí cần kiểm tra trước khi lựa chọn.

Quạt ly tâm thấp áp là gì?

Quạt ly tâm thấp áp là dòng quạt công nghiệp sử dụng lực ly tâm để hút không khí vào gần tâm guồng cánh, sau đó đẩy dòng khí ra ngoài theo phương hướng kính và dẫn đến cửa xả. Dòng quạt này được thiết kế cho những hệ thống cần lưu lượng gió tương đối lớn nhưng không đòi hỏi khả năng thắng trở lực cao như quạt ly tâm trung áp hoặc cao áp.

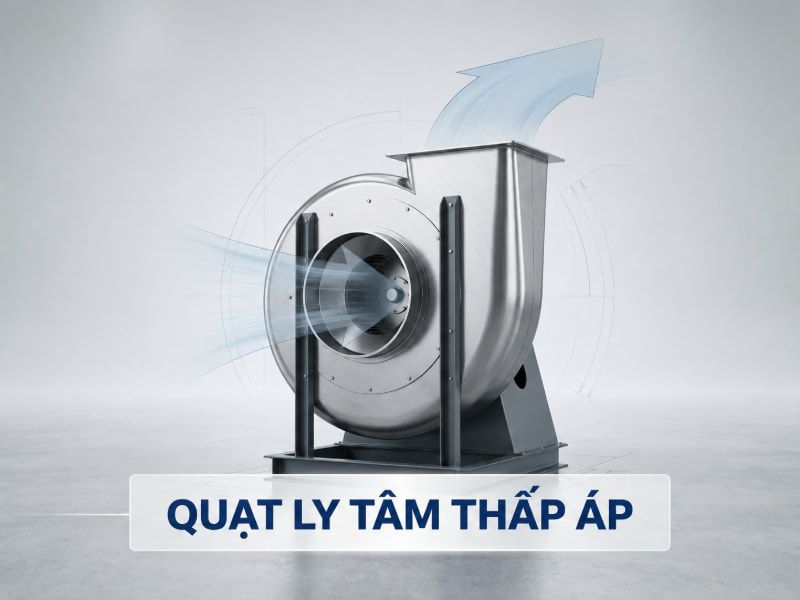

Quạt thường có vỏ dạng xoắn ốc, còn gọi là vỏ hình sên. Cửa hút thường nằm ở bên hông và cửa thổi nằm theo phương tiếp tuyến với vỏ quạt. Cấu trúc này giúp thu dòng khí từ guồng cánh và hướng khí vào đường ống hoặc khu vực cần thông gió.

“Thấp áp” trong tên gọi có nghĩa là gì?

“Thấp áp” đề cập đến mức cột áp mà quạt tạo ra, không phải kích thước quạt hoặc công suất của động cơ. Cột áp thể hiện khả năng của quạt trong việc thắng sức cản trên đường đi của dòng khí, bao gồm ma sát trong ống, co cút, van gió, miệng hút, miệng xả, bộ lọc và các thiết bị xử lý khí.

Ranh giới giữa quạt thấp áp, trung áp và cao áp không hoàn toàn giống nhau ở mọi nhà sản xuất. Mỗi đơn vị có thể phân nhóm sản phẩm theo thiết kế cánh, dải hoạt động và catalogue riêng. Vì vậy, không nên dùng một ngưỡng Pa duy nhất để kết luận cho tất cả các model.

Lưu ý: Motor có công suất lớn không đồng nghĩa quạt chắc chắn tạo được cột áp cao. Hai model dùng động cơ tương đương vẫn có thể tạo lưu lượng và cột áp khác nhau do thiết kế guồng cánh, tốc độ quay và kích thước quạt.

Dấu hiệu nhận biết quạt ly tâm thấp áp

• Vỏ quạt có dạng xoắn ốc hoặc hình sên.
• Không khí được hút vào gần tâm guồng cánh và đẩy ra cửa xả theo phương hướng kính.
• Quạt ưu tiên tạo lưu lượng lớn hơn khả năng thắng trở lực cao.
• Thiết bị phù hợp với hệ thống đường ống ngắn hoặc có cấu hình không quá phức tạp.
• Ứng dụng chính thường là thông gió, cấp khí tươi, hút khí nóng, hút hơi ẩm hoặc hút mùi nhẹ.
• Quạt có thể sử dụng truyền động trực tiếp hoặc truyền động gián tiếp qua dây đai.

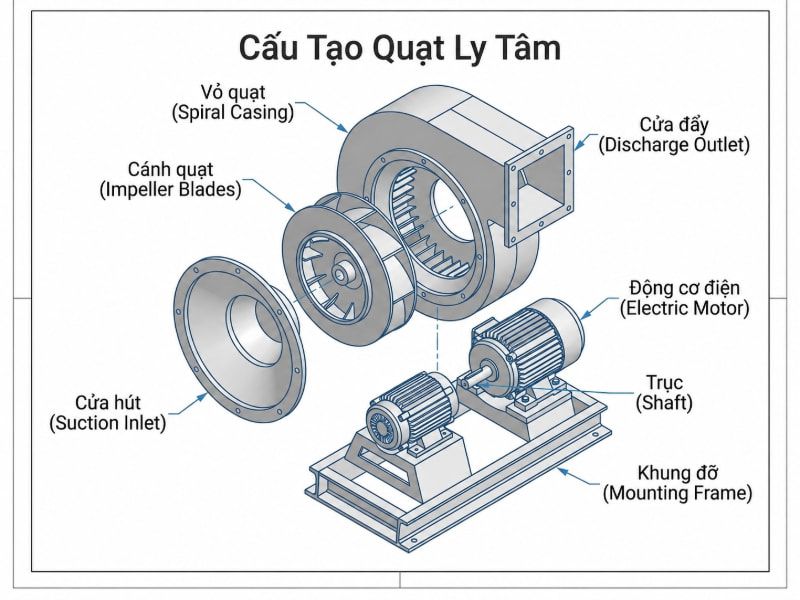

Cấu tạo và nguyên lý hoạt động của quạt ly tâm thấp áp

Các bộ phận chính

Cấu tạo cụ thể thay đổi theo từng model, nhưng một quạt ly tâm thấp áp thường gồm các bộ phận sau:

• Vỏ quạt: Bao quanh guồng cánh, thu dòng khí và dẫn khí về cửa xả.
• Guồng cánh: Bộ phận quay trực tiếp tạo động năng cho dòng khí.
• Cửa hút: Vị trí không khí đi vào quạt, thường đặt gần tâm guồng cánh.
• Cửa xả: Vị trí dòng khí được đẩy ra khỏi vỏ quạt.
• Động cơ: Cung cấp chuyển động quay cho guồng cánh.
• Trục và gối đỡ: Xuất hiện phổ biến trên quạt truyền động gián tiếp để đỡ và truyền chuyển động đến guồng cánh.
• Dây đai và puly: Truyền lực từ động cơ đến trục quạt trên cấu hình gián tiếp.
• Khung bệ: Cố định toàn bộ cụm quạt và động cơ.
• Bộ chống rung: Hạn chế truyền rung động từ quạt sang nền hoặc hệ thống ống gió.

Nguyên lý tạo dòng khí

Khi động cơ hoạt động, guồng cánh bắt đầu quay. Không khí được hút vào cửa hút và đi đến khu vực gần tâm guồng. Chuyển động quay của cánh truyền động năng cho không khí, đẩy dòng khí từ tâm ra phía ngoài dưới tác dụng của lực ly tâm.

Dòng khí sau đó đi vào vỏ quạt hình xoắn ốc. Tiết diện vỏ tăng dần giúp thu gom và hướng dòng khí đến cửa xả. Không khí rời quạt và tiếp tục di chuyển qua đường ống hoặc thổi trực tiếp vào khu vực cần xử lý.

Hiệu quả thực tế không chỉ phụ thuộc vào tốc độ quay. Hình dạng cánh, kích thước guồng, khe hở lắp ráp, cấu tạo vỏ, đường ống và tổng trở lực đều ảnh hưởng đến lưu lượng mà quạt cung cấp.

Đặc điểm của quạt ly tâm thấp áp

Quạt thấp áp không mặc nhiên vận hành êm hoặc tiết kiệm điện. Độ ồn và điện năng tiêu thụ còn phụ thuộc tốc độ quay, hình dạng cánh, hiệu suất, tải thực tế, độ cân bằng của guồng, biện pháp chống rung và cách lắp đặt.

Các loại quạt ly tâm thấp áp phổ biến

Quạt ly tâm thấp áp truyền động trực tiếp

Ở cấu hình trực tiếp, guồng cánh được kết nối trực tiếp với trục động cơ. Kết cấu quạt gọn, ít bộ phận truyền động và không cần bảo dưỡng dây đai. Dòng quạt này phù hợp với hệ thống có không gian lắp đặt hạn chế và môi trường khí nằm trong giới hạn làm việc cho phép của động cơ.

Hạn chế chính là động cơ thường nằm gần dòng khí. Khi hút khí nóng, hơi dầu, hơi ẩm cao hoặc khí có tính ăn mòn, cần kiểm tra kỹ khả năng chịu nhiệt và cấp bảo vệ của motor. Tốc độ guồng cũng khó điều chỉnh bằng cách thay đổi tỷ số puly như quạt truyền động gián tiếp.

Quạt ly tâm thấp áp truyền động gián tiếp

Quạt ly tâm gián tiếp sử dụng dây đai, puly, trục và gối đỡ để truyền chuyển động từ động cơ đến guồng cánh. Motor có thể bố trí tách khỏi dòng khí, nhờ đó phù hợp hơn với một số hệ thống hút khí nóng hoặc môi trường cần bảo vệ động cơ.

Cấu hình này cho phép điều chỉnh tốc độ quạt thông qua tỷ số truyền trong phạm vi thiết kế. Đổi lại, người vận hành phải kiểm tra độ căng dây đai, độ đồng tâm puly, tình trạng vòng bi và độ rung định kỳ. Dây đai quá chùng làm giảm khả năng truyền lực, còn dây quá căng có thể tăng tải lên trục và vòng bi.

Phân loại theo hình dạng cánh

• Cánh cong về phía trước: Thường được dùng khi cần lưu lượng lớn ở tốc độ quay tương đối thấp. Dạng cánh này phù hợp với khí sạch nhưng cần tránh vận hành vượt điểm thiết kế vì công suất tiêu thụ có thể tăng.
• Cánh cong hoặc nghiêng về phía sau: Có đặc tính khí động ổn định, thường được lựa chọn khi ưu tiên hiệu suất và khả năng vận hành bền trong hệ thống thông gió.
• Cánh thẳng: Kết cấu đơn giản, cứng và có khả năng xử lý dòng khí chứa một lượng tạp chất nhất định tốt hơn một số dạng cánh cong. Hiệu quả cụ thể phải được đánh giá theo thiết kế của từng model.

Ưu điểm và giới hạn của quạt ly tâm thấp áp

Khi nào nên và không nên dùng quạt ly tâm thấp áp?

Nên sử dụng khi nào?

Quạt ly tâm thấp áp là lựa chọn phù hợp khi hệ thống có các đặc điểm sau:

• Cần trao đổi lượng không khí lớn trong nhà xưởng, kho hàng hoặc khu vực sản xuất.
• Đường ống ngắn hoặc có cấu hình tương đối đơn giản.
• Số lượng co cút, van và thiết bị cản gió không nhiều.
• Không khí tương đối sạch hoặc chỉ chứa lượng bụi nhẹ phù hợp với dạng cánh.
• Mục đích chính là cấp khí tươi, hút khí nóng, hút hơi ẩm, thông gió hoặc hút mùi nhẹ.
• Hệ thống đã xác định được lưu lượng và tổng trở lực nằm trong vùng hoạt động của quạt.

Không nên chọn ngay khi nào?

Không nên quyết định dùng quạt thấp áp trước khi tính toán kỹ nếu hệ thống có một hoặc nhiều yếu tố sau:

• Đường ống dài và có nhiều nhánh.
• Có nhiều co 90 độ, van điều tiết, cửa gió hoặc chụp hút.
• Có bộ lọc dày, túi lọc, cyclone hoặc thiết bị xử lý khí.
• Cần vận chuyển bụi nặng, phoi, hạt hoặc vật liệu.
• Dòng khí có nhiệt độ cao, độ ẩm lớn hoặc tính ăn mòn.
• Hệ thống cần duy trì lưu lượng tại mức cột áp cao.
• Quạt phải phục vụ đồng thời nhiều khu vực có điều kiện trở lực khác nhau.

Lưu ý: Không thể kết luận cấp áp suất chỉ dựa vào chiều dài đường ống. Một tuyến ống ngắn nhưng có nhiều co cút, van và bộ lọc vẫn có thể tạo trở lực lớn. Ngược lại, đường ống dài nhưng tiết diện lớn và ít vật cản có thể có mức tổn thất thấp hơn dự đoán.

Ứng dụng thực tế của quạt ly tâm thấp áp

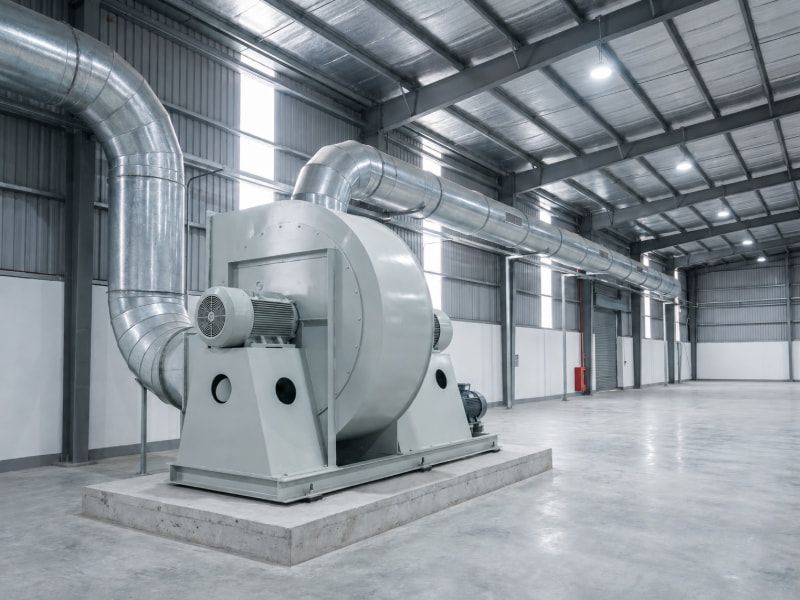

Thông gió và cấp khí tươi cho nhà xưởng

Quạt thấp áp được sử dụng để cấp không khí mới, hút khí nóng và hỗ trợ trao đổi không khí trong nhà xưởng. Trước khi chọn quạt, cần xác định thể tích không gian, số lần trao đổi không khí mong muốn và trở lực của toàn bộ tuyến ống.

Trong hệ thống có cả quạt cấp và quạt hút, lưu lượng hai phía cần được phối hợp để tránh tạo áp suất dương hoặc âm quá mức trong nhà xưởng. Việc cân bằng khí giúp cửa ra vào hoạt động ổn định và hạn chế không khí bẩn lan sang khu vực khác.

Hút mùi, khói nhẹ cho bếp công nghiệp

Quạt ly tâm thấp áp có thể dùng trong một số hệ thống hút mùi bếp khi tuyến ống không quá dài và trở lực của chụp hút, co cút, thiết bị tách mỡ hoặc bộ xử lý mùi nằm trong khả năng của quạt.

Không nên mặc định mọi hệ thống bếp đều phù hợp với quạt thấp áp. Tuyến ống dài, nhiều co, chụp hút lớn và thiết bị lọc mùi có thể làm tổng trở lực tăng đáng kể. Khi đó, quạt trung áp hoặc cấu hình khác có thể phù hợp hơn.

Thông gió kho hàng, phòng kỹ thuật và tầng hầm

Thiết bị có thể hỗ trợ hút khí nóng, giảm độ ẩm và cấp khí mới cho kho hàng, phòng máy hoặc tầng hầm. Hệ thống cần bố trí hợp lý vị trí hút và cấp để tránh hiện tượng không khí chỉ tuần hoàn cục bộ.

Đối với hệ thống kiểm soát khói, tăng áp hoặc phục vụ phòng cháy chữa cháy, quạt phải được lựa chọn theo hồ sơ thiết kế và yêu cầu kỹ thuật riêng. Không sử dụng quạt thông gió thông thường để thay thế thiết bị chuyên dụng khi chưa có đánh giá kỹ thuật.

Kết hợp trong hệ thống HVAC

Trong hệ thống HVAC, quạt ly tâm thấp áp có thể đảm nhiệm các nhiệm vụ như cấp khí, hồi gió, hút khí nóng hoặc tuần hoàn không khí. Quạt phải được chọn theo điểm làm việc của toàn hệ thống, bao gồm đường ống, van, miệng gió, bộ lọc và thiết bị trao đổi nhiệt.

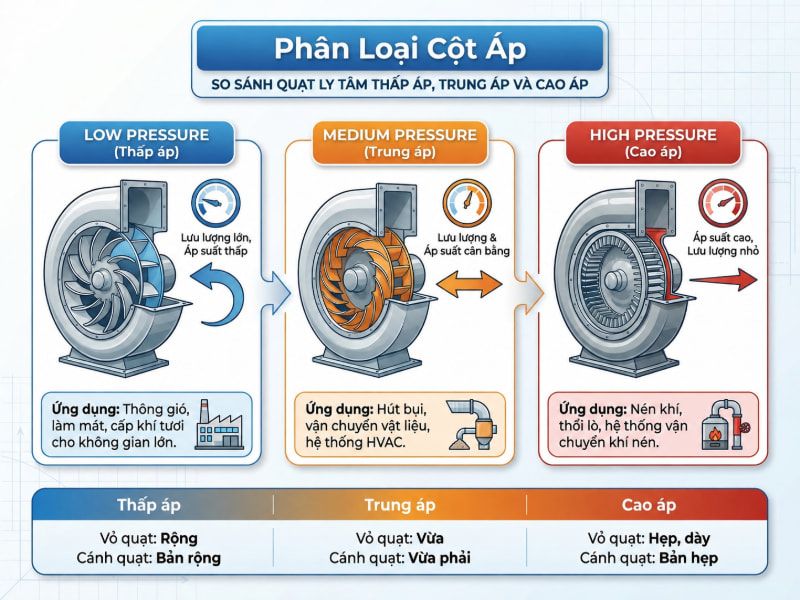

So sánh quạt ly tâm thấp áp, trung áp và cao áp

Bảng trên thể hiện sự khác biệt tương đối. Khi chọn model cụ thể, cần kiểm tra catalogue và đường đặc tính thay vì chỉ dựa vào tên nhóm quạt.

Cách chọn quạt ly tâm thấp áp phù hợp

Xác định lưu lượng gió

Lưu lượng gió thường được biểu thị bằng m³/h. Với bài toán thông gió không gian, có thể xác định sơ bộ theo công thức:

Lưu lượng gió = Thể tích không gian × Số lần trao đổi không khí trong một giờ.

Thể tích được tính bằng chiều dài nhân chiều rộng nhân chiều cao. Số lần trao đổi không khí phải được lựa chọn theo công năng, mật độ người, lượng nhiệt, độ ẩm và mức phát sinh mùi hoặc chất ô nhiễm.

Công thức trên chỉ xác định nhu cầu lưu lượng sơ bộ. Quạt vẫn phải đủ cột áp để duy trì lượng gió đó sau khi dòng khí đi qua toàn bộ hệ thống.

Tính tổng trở lực và cột áp cần thiết

Tổng trở lực gồm tổn thất trên ống thẳng và tổn thất tại các phụ kiện. Những thành phần thường phải tính gồm:

• Đường ống thẳng.
• Co, cút và đoạn chuyển tiết diện.
• Van điều tiết.
• Miệng hút và miệng thổi.
• Chụp hút.
• Bộ lọc.
• Thiết bị trao đổi nhiệt.
• Thiết bị xử lý mùi hoặc xử lý bụi.

Quạt phải tạo đủ cột áp tại đúng lưu lượng thiết kế. Chọn quạt có lưu lượng danh nghĩa cao nhưng thiếu cột áp sẽ khiến lưu lượng thực tế giảm khi kết nối đường ống.

Xác định môi trường khí

Loại khí ảnh hưởng trực tiếp đến vật liệu, dạng cánh và vị trí động cơ. Cần xác định rõ:

• Khí sạch hay có bụi.
• Nhiệt độ vận hành.
• Độ ẩm.
• Khả năng có hơi dầu hoặc hóa chất.
• Mức độ ăn mòn.
• Nguy cơ cháy nổ.

Với khí nóng, ăn mòn hoặc có nguy cơ cháy nổ, cần lựa chọn vật liệu và động cơ chuyên dụng theo yêu cầu của hệ thống. Không sử dụng cấu hình quạt thông thường cho môi trường đặc thù.

Chọn kiểu truyền động, loại cánh và vật liệu

Quạt ly tâm trực tiếp phù hợp khi cần kết cấu gọn và dòng khí không ảnh hưởng đến động cơ. Quạt gián tiếp phù hợp khi cần tách motor khỏi dòng khí hoặc thuận tiện điều chỉnh truyền động. Loại cánh phải phù hợp với khí sạch, bụi nhẹ hoặc tạp chất trong dòng khí.

Vật liệu phổ biến gồm thép sơn bảo vệ, thép mạ hoặc inox. Lựa chọn vật liệu phải dựa trên độ ẩm, nhiệt độ, hóa chất và môi trường lắp đặt trong nhà hay ngoài trời.

Kiểm tra đường đặc tính quạt

Đường đặc tính của quạt ly tâm thể hiện mối quan hệ giữa lưu lượng và cột áp tại từng tốc độ vận hành. Điểm làm việc thực tế được xác định tại giao điểm giữa đường đặc tính quạt và đường trở lực của hệ thống.

Khi kiểm tra catalogue, cần chú ý:

• Lưu lượng tại cột áp yêu cầu.
• Công suất hấp thụ tại điểm làm việc.
• Hiệu suất của quạt.
• Vùng vận hành ổn định.
• Tốc độ quay.
• Độ ồn nếu nhà sản xuất có cung cấp dữ liệu.

Không nên chọn điểm vận hành nằm quá xa vùng hiệu suất phù hợp. Quạt có thể gây ồn, rung, tiêu thụ điện cao hoặc không đạt lưu lượng mong muốn.

Những sai lầm thường gặp khi chọn quạt ly tâm thấp áp

1. Chọn theo công suất động cơ: Công suất không cho biết quạt tạo được bao nhiêu lưu lượng tại cột áp yêu cầu.
2. Chỉ dựa vào đường kính cửa hút: Hai quạt có kích thước cửa hút tương tự vẫn có thể có đặc tính hoàn toàn khác nhau.
3. Không tính tổng trở lực: Đây là nguyên nhân phổ biến khiến quạt lắp xong nhưng hệ thống thiếu gió.
4. Bỏ qua đường đặc tính: Thông số lưu lượng lớn nhất thường không đồng thời đạt được với cột áp lớn nhất.
5. Dùng quạt thấp áp cho tuyến ống phức tạp: Nhiều co cút, bộ lọc và van làm lưu lượng giảm mạnh.
6. Không kiểm tra môi trường khí: Khí nóng, ẩm hoặc ăn mòn có thể làm hỏng motor, vỏ và guồng cánh.
7. Chọn dư lưu lượng nhưng thiếu cột áp: Quạt vẫn không đưa đủ khí đến vị trí cuối tuyến.
8. Không dự tính chống rung và tiêu âm: Rung động có thể truyền sang nền, khung và đường ống.
9. Bỏ qua không gian bảo trì: Quạt khó tiếp cận sẽ làm tăng thời gian vệ sinh, thay dây đai hoặc vòng bi.
10. So sánh giá giữa các model khác điểm làm việc: Giá thấp hơn chưa chắc phù hợp nếu quạt không đáp ứng lưu lượng và cột áp cần thiết.

Checklist thông tin cần chuẩn bị trước khi yêu cầu tư vấn

Để đơn vị kỹ thuật chọn quạt chính xác, nên chuẩn bị các thông tin sau:

• Mục đích sử dụng: cấp khí, hút khí, hút mùi hay thông gió.
• Chiều dài, chiều rộng và chiều cao của không gian.
• Lưu lượng yêu cầu nếu đã có.
• Cột áp yêu cầu nếu đã được tính.
• Sơ đồ tuyến ống.
• Chiều dài và đường kính hoặc kích thước ống.
• Số lượng co cút, van và nhánh rẽ.
• Thông tin về bộ lọc, chụp hút hoặc thiết bị xử lý khí.
• Loại khí, nhiệt độ và độ ẩm.
• Đặc tính bụi hoặc tạp chất nếu có.
• Vị trí lắp trong nhà hay ngoài trời.
• Nguồn điện sử dụng.
• Yêu cầu về độ ồn.
• Số giờ vận hành mỗi ngày.
• Không gian dành cho kiểm tra và bảo trì.

Trường hợp chưa biết lưu lượng hoặc cột áp, hãy cung cấp kích thước không gian và sơ đồ đường ống. Đây là dữ liệu nền để kỹ thuật xác định nhu cầu thông gió và tính tổn thất áp suất.

Câu hỏi thường gặp

Quạt ly tâm thấp áp thường có cột áp bao nhiêu?

Không có một ngưỡng cột áp duy nhất áp dụng cho tất cả các hãng. Cách phân nhóm phụ thuộc vào thiết kế, dải hoạt động và quy ước trong catalogue của từng nhà sản xuất. Khi lựa chọn, cần kiểm tra lưu lượng và cột áp tại điểm làm việc cụ thể.

Quạt ly tâm thấp áp có phải quạt công suất nhỏ không?

Không. “Thấp áp” mô tả khả năng tạo cột áp, còn công suất thể hiện mức năng lượng của động cơ. Một quạt thấp áp lưu lượng lớn vẫn có thể sử dụng động cơ công suất cao.

Quạt thấp áp có dùng cho hệ thống hút bụi được không?

Quạt có thể xử lý một số hệ thống bụi nhẹ nếu dạng cánh và tổng trở lực phù hợp. Hệ thống có cyclone, túi lọc, đường ống dài hoặc bụi nặng thường cần cột áp cao hơn và phải được tính toán riêng.

Nên chọn quạt trực tiếp hay gián tiếp?

Quạt trực tiếp phù hợp khi cần kết cấu gọn, ít bảo trì truyền động và môi trường khí an toàn cho động cơ. Quạt gián tiếp phù hợp khi cần tách motor khỏi dòng khí, xử lý khí nóng hoặc điều chỉnh tỷ số truyền theo thiết kế.

Vì sao quạt chạy nhưng hệ thống vẫn thiếu gió?

Nguyên nhân thường gặp gồm quạt thiếu cột áp, đường ống phát sinh thêm trở lực, guồng quay sai chiều, hệ thống bị rò khí, bộ lọc bị tắc, cánh bám bẩn hoặc quạt vận hành ngoài vùng thiết kế. Cần đo và kiểm tra lại lưu lượng, áp suất, chiều quay và tình trạng toàn tuyến.

Tóm lại

Quạt ly tâm thấp áp phù hợp với hệ thống cần lưu lượng gió lớn nhưng tổng trở lực không cao. Thiết bị được dùng phổ biến trong thông gió nhà xưởng, cấp khí tươi, hút khí nóng, hút hơi ẩm và một số hệ thống hút mùi.

Không nên lựa chọn quạt chỉ dựa vào công suất động cơ hoặc kích thước cửa hút. Lưu lượng, cột áp, môi trường khí, cấu hình đường ống và đường đặc tính quạt mới là những căn cứ quyết định. Hãy chuẩn bị sơ đồ tuyến ống, lưu lượng, cột áp và điều kiện vận hành để kỹ thuật đề xuất cấu hình phù hợp, hạn chế thiếu gió, rung ồn và lãng phí điện năng.
