Quạt Hút Công Nghiệp Vuông

Quạt hút công nghiệp vuông phù hợp với các hệ thống cần hút và trao đổi lượng không khí lớn trực tiếp qua tường hoặc vách như nhà xưởng, kho hàng, trang trại và khu vực sản xuất. Khi chọn quạt, nên xác định trước tổng lưu lượng cần thiết, vị trí lắp, nguồn điện, kiểu truyền động và đường cấp khí thay vì chỉ nhìn kích thước khung hoặc công suất motor.

Các model trong bảng tham khảo dưới đây có kích thước từ 400 × 400 mm đến 1380 × 1380 mm, lưu lượng danh định từ 5.000 đến 44.500 m³/h. Người dùng có thể dựa vào tổng lưu lượng cần thiết để thu hẹp nhóm model trước, sau đó đối chiếu điện áp, ô lắp và cấu hình truyền động.

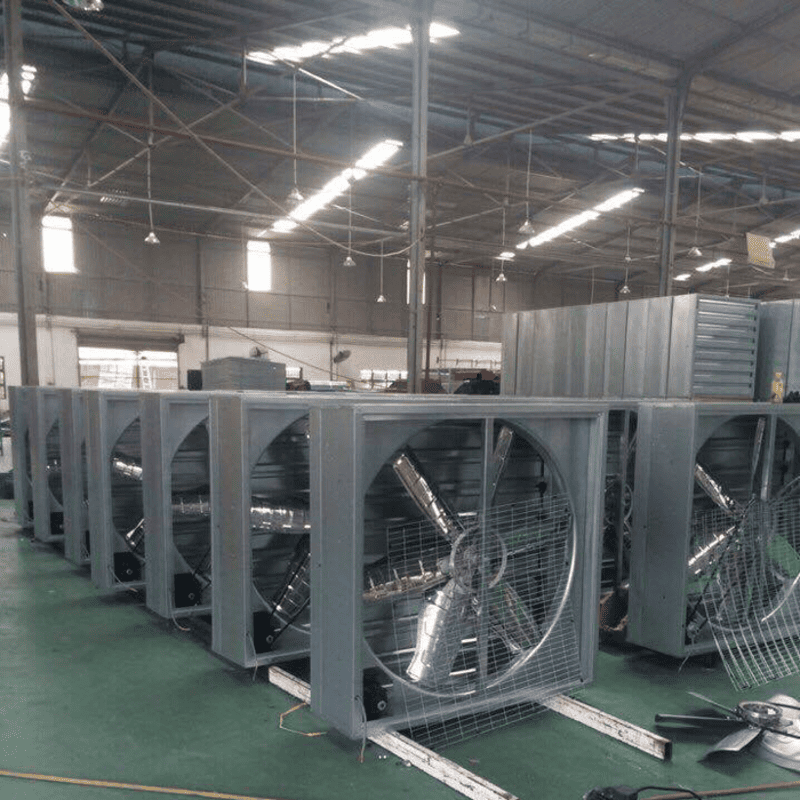

Quạt hút công nghiệp vuông là gì?

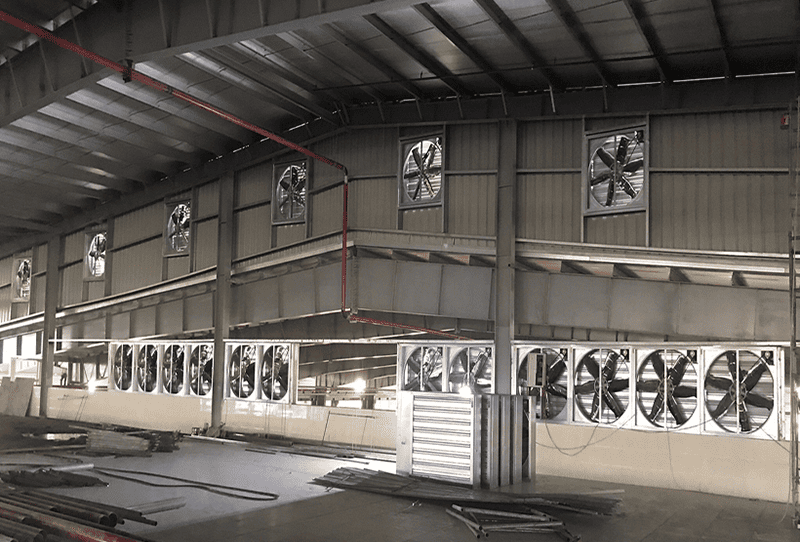

Quạt hút công nghiệp vuông là nhóm quạt hút công nghiệp có khung dạng vuông, thường được lắp trực tiếp trên tường hoặc vách để đưa khí nóng, hơi ẩm, mùi và không khí tù đọng ra khỏi khu vực cần thông gió.

Nhiều sản phẩm trong nhóm này đồng thời là quạt hướng trục vuông: không khí di chuyển qua quạt theo phương gần song song với trục cánh. Vì vậy, “vuông” mô tả hình dạng và kết cấu khung, còn “hướng trục” mô tả nguyên lý chuyển động của dòng khí. Quạt thông gió công nghiệp vuông cũng có phạm vi sử dụng giao nhau khi mục tiêu là trao đổi khí trực tiếp qua tường hoặc vách.

Với kiểu lắp này, kích thước khung giúp xác định khả năng bố trí vào ô chờ, nhưng lưu lượng và điều kiện dòng khí mới là các thông số quyết định khả năng đáp ứng yêu cầu thông gió.

Bảng thông số quạt hút công nghiệp vuông tại Nextfan

Bảng dưới đây giúp đối chiếu nhanh kích thước, nguồn điện, công suất, lưu lượng và mức giá của các nhóm quạt vuông phổ biến. Khi lựa chọn, nên bắt đầu từ tổng lưu lượng công trình cần đạt rồi mới thu hẹp theo kích thước ô lắp và điện áp.

Kích thước (mm)	Điện áp	Công suất	Lưu lượng gió	Giá tham khảo
400 × 400 × 320	220V / 380V	0,25 kW	5.000 m³/h	1.500.000 – 1.900.000 VNĐ
600 × 600 × 300	220V / 380V	0,37 kW	15.000 m³/h	2.200.000 – 2.500.000 VNĐ
900 × 900 × 400	220V / 380V	0,55 kW	28.000 m³/h	2.800.000 – 3.200.000 VNĐ
1220 × 1220 × 400	380V	0,75 kW	37.000 m³/h	3.500.000 – 4.200.000 VNĐ
1380 × 1380 × 400	380V	1,1 kW	44.500 m³/h	4.000.000 – 4.800.000 VNĐ

Chọn nhanh theo lưu lượng cần thiết

Không nên hiểu bảng trên theo hướng quạt càng lớn càng tốt. Hãy dùng tổng lưu lượng đã tính cho công trình để thu hẹp lựa chọn:

• Khoảng 5.000 m³/h: bắt đầu đối chiếu nhóm 400 × 400 mm.
• Khoảng 15.000 m³/h: đối chiếu nhóm 600 × 600 mm.
• Khoảng 28.000 m³/h: đối chiếu nhóm 900 × 900 mm.
• Khoảng 37.000 m³/h: đối chiếu nhóm 1220 × 1220 mm.
• Khoảng 44.500 m³/h: đối chiếu nhóm 1380 × 1380 mm.

Đây là bước sàng lọc ban đầu theo lưu lượng danh định. Trước khi chốt model vẫn phải kiểm tra số điểm hút, vị trí lắp, đường cấp khí, nguồn điện và trở lực thực tế của hệ thống.

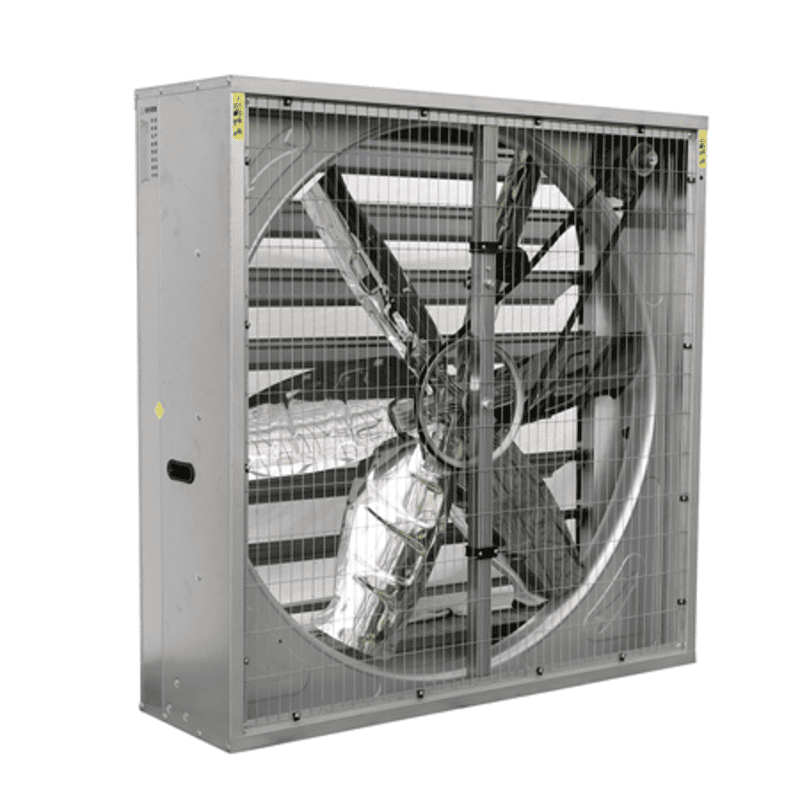

Cấu tạo nào ảnh hưởng đến việc chọn quạt?

Cấu tạo quạt thay đổi theo model và kiểu truyền động. Khi chọn sản phẩm, không cần đánh giá từng bộ phận riêng lẻ mà nên tập trung vào những chi tiết ảnh hưởng trực tiếp đến khả năng lắp đặt, vận hành và bảo trì:

• Khung và cánh quạt: quyết định kích thước lắp đặt và tham gia trực tiếp vào khả năng tạo dòng khí của từng model.
• Motor: phải phù hợp với điện áp tại công trình và cấu hình vận hành của quạt.
• Cửa chớp: hữu ích khi quạt lắp trực tiếp trên tường hoặc vách tiếp xúc với môi trường bên ngoài, giúp đóng phần cửa quạt khi thiết bị dừng.
• Bộ truyền động: dòng trực tiếp có ít bộ phận truyền động trung gian hơn dòng gián tiếp sử dụng pulley và dây curoa nên cần đưa việc kiểm tra bộ truyền vào kế hoạch bảo trì.

Khi quạt vận hành, cánh tạo dòng khí cưỡng bức từ phía hút sang phía xả. Muốn quạt đạt hiệu quả trao đổi khí, lượng không khí được hút ra phải có đường cấp khí mới tương ứng. Vì vậy, một model có lưu lượng danh định lớn vẫn hoạt động kém nếu cửa lấy gió thiếu, vị trí quạt bị che hoặc dòng khí đi theo đường ngắn mà không quét qua khu vực cần xử lý.

Cách chọn quạt hút công nghiệp vuông phù hợp

Nên chọn quạt theo thứ tự từ yêu cầu thông gió đến điều kiện lắp đặt, thay vì bắt đầu từ một model có sẵn:

1. Xác định vấn đề cần xử lý: tích nhiệt, hơi ẩm, mùi hoặc không khí tù đọng.
2. Tính thể tích khu vực và tổng lưu lượng thông gió cần thiết.
3. Xác định số lượng và vị trí các điểm hút để dòng khí đi qua khu vực cần xử lý.
4. Đối chiếu kích thước ô lắp, nguồn điện và yêu cầu cửa chớp.
5. Chọn truyền động trực tiếp hoặc gián tiếp theo cấu hình vận hành và kế hoạch bảo trì.
6. Kiểm tra đường cấp khí, vật cản và trở lực trước khi chốt model.

Ưu tiên lưu lượng trước công suất motor

Lưu lượng gió là thông số cần kiểm tra trước công suất motor. Công suất cho biết mức công suất điện của động cơ, nhưng không thay thế cho khả năng trao đổi không khí của quạt.

Hai nhà xưởng có cùng diện tích sàn vẫn cần lưu lượng khác nhau nếu chiều cao, mật độ máy móc, tải nhiệt hoặc mức độ phát sinh hơi ẩm khác nhau. Vì vậy, lựa chọn chỉ theo kích thước khung hoặc công suất motor dễ dẫn đến thừa hoặc thiếu lưu lượng.

Với nhà xưởng dài hoặc có nhiều vùng phát nhiệt, nhiều điểm hút được phân bố đúng vị trí thường hiệu quả hơn dồn toàn bộ lưu lượng vào một đầu xưởng.

Kiểm tra kích thước lắp, nguồn điện và cửa chớp

Sau khi đã thu hẹp theo lưu lượng, cần kiểm tra các điều kiện lắp đặt thực tế:

• Ô lắp: đối chiếu chiều rộng, chiều cao, chiều dày vách và khoảng trống cần thiết để tháo lắp, vệ sinh, bảo trì.
• Nguồn điện: điện áp tại công trình phải đúng với cấu hình của model. Hệ thống nhiều quạt cần tính phương án cấp điện và đóng cắt ngay từ bước thiết kế.
• Cửa chớp: nên ưu tiên khi quạt lắp trực tiếp trên tường hoặc vách tiếp xúc với bên ngoài. Với vị trí đã có mái che hoặc giải pháp bảo vệ riêng, lựa chọn cửa chớp cần bám theo cấu hình lắp thực tế.

Chọn truyền động trực tiếp hay gián tiếp?

Hai cấu hình khác nhau ở cách motor truyền lực tới cánh. Với người mua, điểm cần quan tâm không chỉ là kết cấu mà còn là số bộ phận phải bảo trì trong quá trình sử dụng.

Tiêu chí	Truyền động trực tiếp	Truyền động gián tiếp
Cách truyền lực	Motor truyền lực trực tiếp tới cánh hoặc trục cánh	Motor truyền lực qua pulley và dây curoa
Kết cấu	Ít bộ phận truyền động trung gian	Có pulley, dây curoa và trục truyền động
Bảo trì bộ truyền	Không phát sinh kiểm tra dây curoa	Cần kiểm tra độ căng, độ mòn của dây và tình trạng pulley
Nên ưu tiên khi	Cần kết cấu gọn và giảm đầu việc bảo trì bộ truyền cơ khí	Hệ thống sử dụng cấu hình pulley – dây curoa và có kế hoạch bảo dưỡng định kỳ

Dòng gián tiếp sử dụng dây curoa để truyền lực từ motor tới trục cánh. Khi lựa chọn cấu hình này, việc kiểm tra pulley, độ căng và độ mòn của dây phải được đưa vào lịch bảo trì. Xem thêm dòng quạt hướng trục gián tiếp nếu công trình cần đối chiếu sâu hơn về kiểu truyền động này.

Cách tính lưu lượng và số lượng quạt

Muốn xác định số quạt cần lắp, trước hết phải tính thể tích không gian thay vì chỉ dùng diện tích sàn:

V = Dài × Rộng × Cao

Trong đó V là thể tích khu vực cần thông gió, đơn vị m³.

Tổng lưu lượng cần thiết được xác định theo:

Q = V × N

Trong đó:

• Q: tổng lưu lượng cần thiết, đơn vị m³/h.
• V: thể tích không gian, đơn vị m³.
• N: số lần trao đổi không khí trong một giờ theo yêu cầu thiết kế và điều kiện sử dụng.

Giá trị N phải được xác định từ điều kiện thực tế như lượng nhiệt phát sinh, mật độ người, máy móc, mùi và hơi ẩm không nên chọn N chỉ để khớp với một model có sẵn.

Sau khi có Q:

Số quạt = Tổng lưu lượng cần thiết ÷ lưu lượng của một quạt

Ở bước tính sơ bộ, kết quả có phần thập phân được làm tròn lên. Sau đó cần kiểm tra lại cách phân bố quạt, cửa lấy gió và trở lực thực tế.

Ví dụ: khu vực có thể tích 800 m³ và yêu cầu thiết kế là 10 lần trao đổi khí mỗi giờ cần tổng lưu lượng:

800 × 10 = 8.000 m³/h

So với bảng phía trên, một quạt 400 × 400 có lưu lượng danh định 5.000 m³/h không đáp ứng đủ tổng lưu lượng nếu chỉ dùng một thiết bị. Tuy nhiên, không nên lập tức chuyển sang một quạt có lưu lượng lớn hơn rồi kết luận đã đủ số điểm hút, hướng di chuyển của không khí và khả năng cấp khí mới vào vẫn phải được kiểm tra trước khi chốt phương án.

Kiểm tra đường cấp khí và trở lực trước khi chốt model

Thông số lưu lượng danh định chỉ có ý nghĩa khi quạt làm việc trong điều kiện phù hợp. Trước khi chọn sản phẩm cuối cùng, cần kiểm tra:

• Đường cấp khí: phải có đủ cửa lấy gió hoặc nguồn không khí mới tương ứng với lượng khí được hút ra.
• Đường đi của không khí: tránh đặt cửa cấp quá gần quạt hút khiến dòng khí đi theo đường ngắn và bỏ qua phần lớn không gian.
• Vật cản và trở lực: tường, máy móc, kệ hàng, lưới, tấm lọc hoặc đường ống đều ảnh hưởng đến điều kiện làm việc của quạt.
• Phân bố điểm hút: nên bám theo các vùng phát nhiệt hoặc khu vực cần xử lý thay vì chỉ chọn vị trí thuận tiện thi công.

Nếu hệ thống có đường ống hoặc trở lực đáng kể, không nên chọn quạt chỉ dựa vào lưu lượng ở điều kiện thông thoáng khi đó cần xét cả khả năng làm việc của quạt tại áp suất thực tế.

Khi nào nên chọn quạt hướng trục vuông thay vì quạt tròn?

Quạt hướng trục vuông và quạt hướng trục tròn cùng có thể tạo dòng khí theo phương trục, nhưng chúng phù hợp với hai kiểu lắp đặt khác nhau. Điểm cần phân biệt là quạt làm việc trực tiếp qua tường/vách hay phải vận chuyển không khí theo đường ống.

Điều kiện	Quạt hướng trục vuông	Quạt hướng trục tròn
Vị trí lắp	Tường, vách, ô chờ vuông	Đường ống hoặc đầu nối tròn
Mục tiêu chính	Trao đổi khí trực tiếp giữa trong và ngoài khu vực	Vận chuyển không khí theo tuyến ống
Thông số cần ưu tiên	Lưu lượng, ô lắp và đường cấp – hút khí	Lưu lượng, áp suất và trở lực tuyến ống

Nếu mục tiêu là hút khí nóng trực tiếp qua tường hoặc vách nhà xưởng, quạt khung vuông phù hợp hơn về cấu trúc lắp đặt. Khi không khí phải đi qua tuyến ống hoặc nhiều phần tử gây trở lực, phải xét thêm áp suất làm việc thay vì chỉ chọn theo hình dạng và lưu lượng danh định.

Chọn quạt theo nhà xưởng, kho, trang trại và Cooling Pad

Cùng sử dụng quạt hút công nghiệp vuông nhưng tiêu chí ưu tiên thay đổi theo đặc điểm không gian và cách tổ chức dòng khí:

Khu vực	Tiêu chí ưu tiên	Điểm cần kiểm tra
Nhà xưởng sản xuất	Tổng lưu lượng và phân bố điểm hút	Vùng phát nhiệt, máy móc, chiều dài xưởng và nguồn điện
Kho hàng	Thể tích và khả năng trao đổi khí đều	Chiều cao kho, hệ kệ và vật cản trên đường khí
Trang trại, nhà kính	Lưu lượng, độ ẩm và hướng di chuyển của khí	Khoảng cách giữa phía cấp khí và phía hút
Hệ thống Cooling Pad	Tổng lưu lượng quạt và phía cấp khí phải được tính đồng bộ	Diện tích tấm làm mát, độ kín và các khe hở làm dòng khí đi tắt

Với nhà xưởng dài hoặc có nhiều nguồn nhiệt, vị trí và số điểm hút quan trọng không kém tổng lưu lượng. Với kho cao, phải tính theo thể tích thay vì diện tích sàn. Với trang trại và nhà kính, hướng di chuyển của khí từ phía cấp đến phía hút phải được tổ chức rõ ràng để tránh vùng khí tù đọng.

Khi kết hợp quạt hút với tấm làm mát Cooling Pad, quạt tạo chênh lệch áp để kéo không khí từ bên ngoài qua bề mặt tấm làm mát rồi đi xuyên qua khu vực cần xử lý. Vì vậy, quạt và Cooling Pad phải được tính như hai thành phần của cùng một hệ thống thay vì lựa chọn độc lập.

Khi nào không nên chọn quạt hút công nghiệp vuông?

Quạt vuông gắn tường phù hợp nhất khi mục tiêu là trao đổi lượng khí lớn trực tiếp giữa không gian bên trong và bên ngoài. Không nên mặc định sử dụng loại quạt này cho mọi bài toán hút khí.

Các trường hợp cần cân nhắc giải pháp khác gồm:

• Không khí phải đi qua đường ống dài: khi đó áp suất và trở lực tuyến ống trở thành thông số quan trọng, không thể chọn chỉ theo lưu lượng tự do của quạt vuông.
• Cần hút khí cục bộ tại nguồn: các vị trí phát sinh khói, bụi hoặc hơi cần thu gom trực tiếp thường phải kết hợp chụp hút, đường ống và hệ thống xử lý phù hợp.
• Hệ thống có nhiều tấm lọc hoặc phần tử gây trở lực: phải kiểm tra khả năng làm việc tại áp suất thực tế trước khi chọn quạt.
• Không có vị trí xả trực tiếp qua tường hoặc vách: khi không thể tạo đường hút – xả phù hợp, ưu thế về cấu trúc gắn tường của quạt vuông không còn nhiều ý nghĩa.

Xác định đúng giới hạn sử dụng giúp tránh tình trạng chọn được quạt có lưu lượng danh định lớn nhưng hệ thống thực tế vẫn không đạt hiệu quả thông gió mong muốn.

Những lỗi cần tránh khi chọn, lắp đặt và sử dụng quạt hút vuông

Một quạt có lưu lượng lớn vẫn hoạt động kém nếu chọn sai cấu hình hoặc bố trí dòng khí không đúng. Những lỗi quan trọng cần tránh gồm:

• Chọn theo diện tích nhưng bỏ qua chiều cao: phải tính thể tích không gian trước khi xác định tổng lưu lượng.
• Chỉ nhìn công suất motor: công suất điện không thay thế cho thông số lưu lượng và không cho biết trực tiếp khả năng trao đổi khí của hệ thống.
• Không bố trí đủ đường cấp khí: lượng không khí được hút ra phải có nguồn khí mới đi vào tương ứng.
• Đặt cửa cấp quá gần quạt hoặc có nhiều vật cản: dòng khí dễ đi theo đường ngắn hoặc bị cản trước khi quét qua khu vực cần xử lý.
• Dùng một quạt lớn thay cho nhiều điểm hút hợp lý: nhà xưởng dài hoặc có nhiều vùng phát nhiệt dễ xuất hiện vùng nóng ở xa vị trí quạt.
• Chọn sai nguồn điện hoặc bỏ qua không gian bảo trì: cần kiểm tra điện áp model và chừa đủ khoảng tiếp cận motor, cánh, cửa chớp và bộ truyền động.

Sau khi lắp, cần kiểm tra chiều quay, chiều hút – xả, độ thông thoáng hai phía quạt và dấu hiệu rung hoặc tiếng ồn bất thường. Với dòng gián tiếp, pulley và dây curoa phải được kiểm tra định kỳ khu vực nhiều bụi hoặc vận hành liên tục cần tăng tần suất vệ sinh và bảo dưỡng.

Nextfan cung cấp quạt hút công nghiệp vuông

Nextfan cung cấp nhiều dòng quạt hút công nghiệp vuông phục vụ nhà xưởng, kho hàng, trang trại và hệ thống làm mát kết hợp Cooling Pad. Người mua có thể đối chiếu các sản phẩm trong danh mục theo lưu lượng, kích thước, nguồn điện và kiểu truyền động trước khi thu hẹp model phù hợp.

Bảng giá phía trên giúp so sánh nhanh giữa các nhóm kích thước. Khi đã xác định được model cần mua, nên đối chiếu thêm giá hiện hành và cấu hình cụ thể của sản phẩm. Bạn cũng có thể tham khảo giá quạt hút công nghiệp đối với các dòng liên quan.

Trước khi lựa chọn, nên chuẩn bị chiều dài, chiều rộng và chiều cao khu vực vấn đề cần xử lý nguồn điện hiện có vị trí dự kiến lắp quạt và cách bố trí cửa lấy gió. Từ các dữ liệu này có thể xác định tổng lưu lượng, số lượng quạt và nhóm model cần đối chiếu.

Nếu chưa xác định được model phù hợp, liên hệ Nextfan qua hotline 0913.834.085 để trao đổi thông số công trình trước khi lựa chọn quạt.
