Trong các nhà xưởng, kho hàng hay khu vực sản xuất có nhiệt độ cao và nhiều bụi, quạt hút công nghiệp 800×800 là thiết bị quan trọng giúp tăng lưu thông không khí và cải thiện môi trường làm việc. Với kích thước cánh lớn, lưu lượng gió cao và khả năng vận hành liên tục, dòng quạt này được sử dụng rộng rãi trong nhiều mô hình nhà xưởng.
Nhưng quạt hút 800×800 tạo ra luồng gió như thế nào, cấu tạo gồm những bộ phận gì và điều gì quyết định hiệu suất hút? Hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp bạn lựa chọn đúng công suất, bố trí quạt hợp lý và hạn chế tình trạng tiêu hao điện nhưng hiệu quả thông gió thấp. Hãy cùng tìm hiểu chi tiết từ cấu tạo, nguyên lý vận hành đến những yếu tố cần lưu ý khi lựa chọn quạt hút công nghiệp 800×800.
Thông số kỹ thuật quạt hút công nghiệp 800×800
Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng quạt hút công nghiệp (quạt vuông) kích thước 800×800 NFV-800 cho các hệ thống thông gió, làm mát nhà xưởng:
| Thông số kỹ thuật | Chi tiết |
| Tên sản phẩm | NFV-800 |
| Kích thước phủ bì (D x R x D) | 800 x 800 x 400 mm |
| Đường kính sải cánh | ~710 mm |
| Lưu lượng gió | 22.000 – 25.000 m³/h |
| Công suất động cơ | 0.37 kW (0.5 HP) – 0.55 kW (0.75 HP) |
| Điện áp / Tần số | 380V/50Hz (3 pha) hoặc 220V/50Hz (1 pha) |
| Tốc độ vòng quay (Cánh quạt) |
600 – 650 vòng/phút (gián tiếp) ~960 vòng/phút (trực tiếp) |
| Độ ồn | ≤ 65 dB |
| Số lượng lá cánh | 6 lá |
| Vật liệu cánh quạt | Inox 430 dập gân tăng cứng |
| Vật liệu khung vỏ | Tôn mạ kẽm |
| Chỉ số bảo vệ động cơ | IP55 (Kháng bụi, kháng nước) |

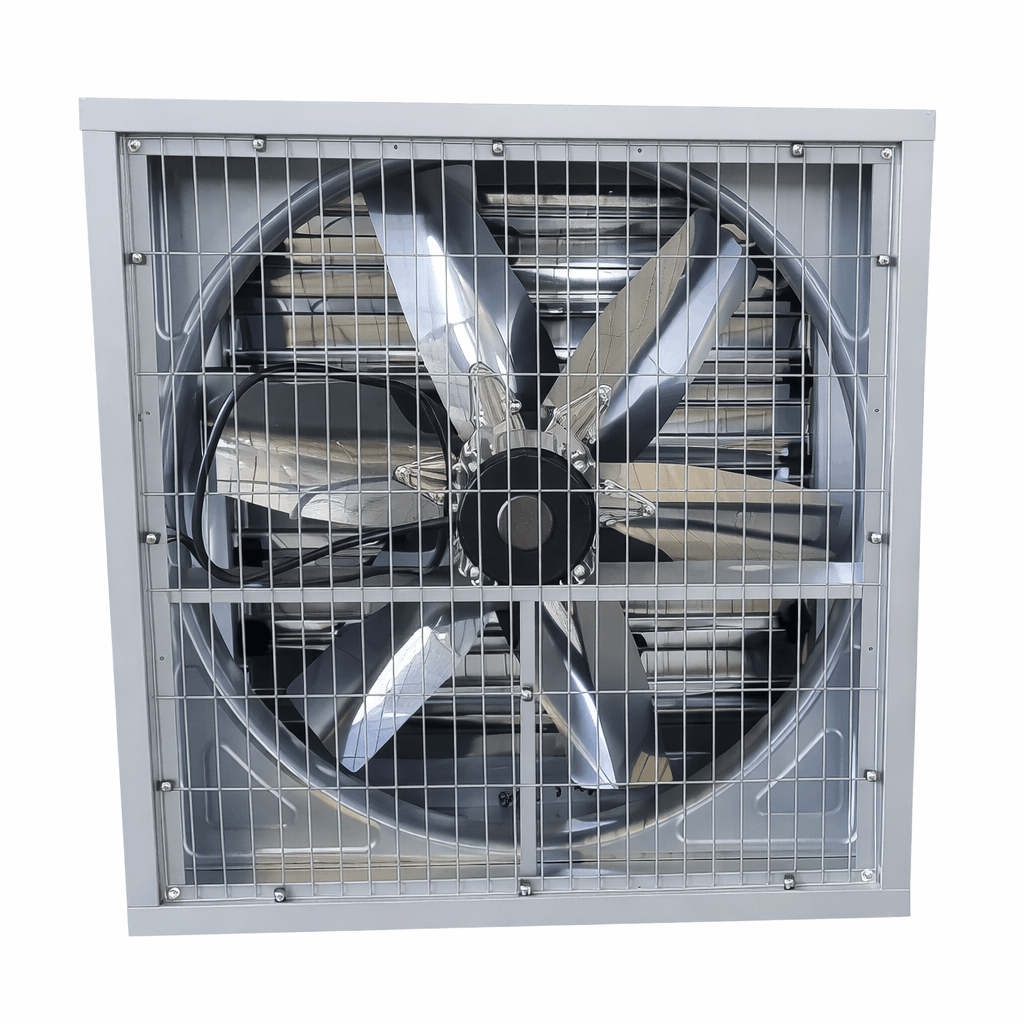

Cấu tạo của quạt hút công nghiệp 800×800
Quạt hút công nghiệp 800x800x400mm có cấu tạo cơ bản gồm 5 cụm chi tiết chính, được thiết kế chuyên biệt để chịu tải cao trong môi trường nhà xưởng:
1. Khung vỏ
-
Chất liệu: Tôn mạ kẽm dày 1.0mm – 1.2mm.
-
Đặc điểm: Bề mặt xử lý chống rỉ sét để chịu được môi trường ẩm ướt (đặc biệt khi kết hợp tấm Cooling Pad). Khung được dập CNC và liên kết bằng đinh tán nhôm/inox để tăng độ cứng vững.
2. Cụm cánh quạt
-
Chất liệu: Inox 430 cao cấp, dập gân tăng cứng chống cong vênh.
-
Đặc điểm: Thường có thiết kế 6 lá cánh bản rộng, góc nghiêng tối ưu khí động học. Cụm cánh luôn qua quá trình cân bằng động tĩnh để giảm rung lắc và tiếng ồn.
3. Động cơ (Motor)
-
Cấu tạo: 100% lõi đồng, vỏ đúc từ hợp kim nhôm tản nhiệt nhanh.
-
Tiêu chuẩn: Đạt chuẩn bảo vệ IP55 (chống bụi, nước) và cấp cách điện Class F. Động cơ có công suất dao động 0.37kW – 0.55kW, chịu được cường độ vận hành 24/7.
4. Hệ thống truyền động
-
Gián tiếp: Gồm puly (hợp kim nhôm đúc) và dây curoa. Kiểu này giảm tiếng ồn và giảm tải trực tiếp lên motor.
-
Trực tiếp: Cánh gắn liền trục motor. Tránh hao phí lực truyền và không cần bảo dưỡng định kỳ dây curoa.
5. Lưới bảo vệ và Chớp lật
- Chớp lật tự động: Các lá thép mạ kẽm đóng mở qua cơ cấu ly tâm (hoặc búa tạ). Tự mở 90 độ khi quạt chạy để thoát gió và đóng kín khi tắt quạt nhằm chắn mưa, bụi.
- Lưới thép an toàn: Đan nan dày ở phía sau motor để ngăn dị vật bay vào và bảo đảm an toàn lao động.
Ưu điểm của quạt hút công nghiệp 800×800
Dòng quạt hút công nghiệp 800×800 sở hữu sự cân bằng lý tưởng giữa hiệu suất làm mát và kích thước, mang lại 5 ưu điểm vận hành cốt lõi cho các hệ thống thông gió nhà xưởng:
- Tối ưu không gian và linh hoạt lắp đặt: Với kích thước phủ bì 800x800x400mm, thiết bị dễ dàng tích hợp vào các vách tường có diện tích hạn chế. Đây là giải pháp thay thế hoàn hảo cho những xưởng quy mô nhỏ, xưởng may, hoặc trang trại không đủ không gian kết cấu để lắp đặt các dòng quạt cỡ lớn (như 1060mm hay 1380mm).
- Tiết kiệm điện năng tối đa: Hoạt động với động cơ công suất nhỏ (chỉ từ 0.37kW đến 0.55kW) nhưng vẫn cung cấp lưu lượng gió ấn tượng đạt 22.000 – 25.000 m³/h. Mức tiêu thụ điện cực thấp giúp doanh nghiệp cắt giảm đáng kể chi phí năng lượng khi vận hành hệ thống thông gió hàng loạt 24/7.
- Kiểm soát tiếng ồn xuất sắc: Nhờ thiết kế góc nghiêng cánh quạt chuẩn khí động học và tốc độ vòng tua thấp (600 – 650 vòng/phút ở bản truyền động gián tiếp), độ ồn được duy trì ở mức ≤ 65 dB. Quạt hoạt động êm ái, không gây ô nhiễm tiếng ồn, đảm bảo sự tập trung và sức khỏe cho người lao động bên trong phân xưởng.
- Độ bền cơ học và khả năng chống ăn mòn cao: Khung vỏ tôn mạ kẽm (Z275) kết hợp với 6 lá cánh Inox 430 dập gân tăng cứng giúp quạt chống chịu tốt sự ăn mòn. Động cơ lõi đồng chuẩn IP55 cách nước, cách bụi bảo vệ thiết bị an toàn ngay cả trong môi trường có độ ẩm rất cao khi kết hợp với hệ thống làm mát bằng màng nước (Cooling Pad).
- Cơ chế bảo vệ tự động và dễ bảo trì: Hệ thống chớp lật liên động tự động mở góc 90 độ khi vận hành và khép kín khi tắt máy, ngăn chặn triệt để nước mưa, bụi bẩn và côn trùng xâm nhập. Cấu tạo cơ khí đơn giản giúp quá trình vệ sinh lưới lọc, bảo dưỡng motor hay thay thế dây curoa diễn ra nhanh chóng mà không cần dừng dây chuyền sản xuất quá lâu.
Ứng dụng của quạt hút công nghiệp 800×800
Nhờ kích thước trung bình 800x800x400mm và lưu lượng gió đạt mức 22.000 – 25.000 m³/h, dòng quạt thông gió vuông 800×800 được ứng dụng linh hoạt trong nhiều mô hình sản xuất và chăn nuôi có diện tích tường lắp đặt hạn chế:
- Hệ thống làm mát áp suất âm (Kết hợp Cooling Pad): Đây là ứng dụng phổ biến nhất để hạ nhiệt độ không gian từ 5 – 10 độ C. Quạt 800×800 được lắp ở một mặt tường để hút khí nóng ra ngoài, tạo áp suất âm kéo luồng khí tươi đi qua vách tấm làm mát bằng màng nước (Cooling Pad) ở mặt tường đối diện, phân phối khí mát lan tỏa khắp không gian.
- Xưởng sản xuất và nhà máy: Xử lý triệt để hơi nóng, khí đọng, mùi công nghiệp và bụi lơ lửng cho các khu vực sản xuất quy mô vừa và nhỏ. Đặc biệt phù hợp cho xưởng may mặc, dệt nhuộm, xưởng sản xuất giày da, bao bì, mộc hoặc các xưởng cơ khí gia công nhẹ.
- Trang trại chăn nuôi khép kín: Hút mùi hôi, khí amoniac (NH3) và CO2, đồng thời luân chuyển không khí liên tục để kiểm soát mầm bệnh cho trang trại nuôi heo, trại gà công nghiệp. Khả năng chống ăn mòn từ khung tôn mạ kẽm và cánh inox 430 giúp thiết bị chịu được môi trường có độ axit và độ ẩm cao từ chất thải chăn nuôi.
- Nông nghiệp công nghệ cao (Nhà màng, nhà kính): Hỗ trợ kiểm soát độ ẩm, nhiệt độ và tăng cường quá trình quang hợp bằng cách tạo luồng gió luân chuyển tự nhiên trong các nhà kính trồng rau thủy canh, hoa lan, dưa lưới.
- Khu vực bếp ăn công nghiệp và kho chứa: Hút khói, mùi thức ăn và hơi nóng sinh ra trong quá trình nấu nướng tại căng tin nhà máy, chuỗi nhà hàng lớn. Đồng thời, quạt giúp thông gió chống ẩm mốc cho các kho chứa hàng hóa, kho vật tư phi y tế.
Lưu ý khi chọn mua quạt hút công nghiệp 800×800
Khi chọn mua quạt hút công nghiệp kích thước 800×800 (thường có thông số chuẩn là 800x800x400mm), việc đánh giá kỹ lưỡng các yếu tố kỹ thuật và cấu tạo sẽ quyết định trực tiếp đến hiệu suất thông gió, độ bền và chi phí vận hành của hệ thống làm mát nhà xưởng.
Dưới đây là những tiêu chí quan trọng cần lưu ý:
1. Đánh giá thông số kỹ thuật cốt lõi
- Lưu lượng gió: Đối với dòng quạt 800×800, lưu lượng gió tiêu chuẩn thường dao động ở mức 22.000 m³/h. Cần tính toán chính xác thể tích nhà xưởng và số lần trao đổi không khí (Air Changes Per Hour – ACH) cần thiết để chọn đúng số lượng quạt, tránh lãng phí hoặc không đạt hiệu quả làm mát.
- Công suất và Điện áp: Quạt thường sử dụng động cơ có công suất khoảng 0.37 kW. Cần xác định nguồn điện tại xưởng là điện 1 pha (220V) hay 3 pha (380V) để lựa chọn loại động cơ đồng bộ, đảm bảo quạt vận hành ổn định và tiết kiệm điện năng.
- Cột áp: Cột áp tĩnh và cột áp động ảnh hưởng đến khả năng đẩy gió đi xa và thắng được lực cản của đường ống hoặc màng nước (nếu kết hợp với hệ thống Cooling Pad).
2. Lựa chọn kiểu truyền động
- Truyền động trực tiếp: Cánh quạt gắn liền với trục động cơ. Ưu điểm là lực hút mạnh, tốc độ gió nhanh, ít phải bảo dưỡng (không lo đứt/dây curoa chùng) và tiết kiệm không gian. Đây thường là lựa chọn phổ biến và tối ưu cho kích thước 800×800.
- Truyền động gián tiếp (qua dây curoa): Phù hợp hơn với các dòng quạt kích thước lớn (như 1220, 1380) để giảm tải cho động cơ, nhưng nếu dùng cho quạt 800×800 thì cần lưu ý chi phí và lịch bảo dưỡng định kỳ thay dây curoa.
3. Vật liệu cấu tạo và độ bền cơ học
- Khung vỏ quạt: Nên chọn loại được làm từ tôn mạ kẽm (độ mạ chuẩn từ Z180 – Z275) hoặc Inox 304/430 để chống ăn mòn, đặc biệt khi xưởng có môi trường hóa chất, độ ẩm cao hoặc kết hợp với tấm làm mát.
- Cánh quạt: Chất liệu cánh Inox dập gân tăng cứng (thường là 6 cánh) sẽ giúp hạn chế biến dạng khi quay ở tốc độ cao. Cánh quạt cần được cân bằng động cẩn thận để tránh rung lắc và giảm độ ồn.
- Cửa chớp: Nên chọn loại tự động mở khi quạt chạy và đóng kín khi dừng. Hệ thống búa rèn (búa tạ) đóng mở cần linh hoạt để chống mưa hắt, chống côn trùng hiệu quả.
- Lưới bảo vệ: Bắt buộc phải có lưới thép mạ kẽm ở mặt sau để đảm bảo an toàn lao động trong quá trình vận hành.
4. Động cơ (Motor)
Động cơ là “trái tim” của quạt. Nên ưu tiên các dòng motor:
- Quấn 100% dây đồng nguyên chất để chịu nhiệt tốt, tăng tuổi thọ.
- Vỏ motor thiết kế tản nhiệt tốt (nhôm đúc hoặc gang có khía tản nhiệt).
- Chỉ số chống bụi, chống nước (IP) từ IP54 trở lên để hoạt động bền bỉ trong môi trường công nghiệp nhiều bụi bẩn.
5. Tiếng ồn và rung chấn
Một chiếc quạt chất lượng cao cần duy trì độ ồn ở mức chấp nhận được cho môi trường lao động (thường < 65 – 70 dB đối với dòng 800×800). Khung quạt cần chắc chắn, các khớp nối được gia cố bằng đinh rút thay vì hàn thủ công để giảm thiểu hiện tượng rơ và rung lắc cộng hưởng khi hệ thống hút gió hoạt động.
6. Ứng dụng và tính đồng bộ
Nếu mục tiêu là hạ nhiệt độ sâu (từ 5 – 10 độ C) cho xưởng may, xưởng cơ khí, hay trang trại, cần tính toán độ tương thích của quạt hút 800×800 khi lắp đối diện với hệ thống khung giàn màng nước làm mát (Cooling Pad) để tạo ra dòng khí lưu thông luân chuyển tối ưu nhất.
Việc đầu tư vào các dòng quạt có xuất xứ rõ ràng, đầy đủ CO/CQ và được cung cấp bởi các đơn vị có năng lực tư vấn, lắp đặt chuyên sâu sẽ giúp tối ưu hóa cả chi phí đầu tư ban đầu lẫn chi phí vận hành.
Các sản phẩm liên quan khác
Nextfan phân phối đa dạng kích thước cho dòng quạt hút công nghiệp:
Quạt hút công nghiệp 1000×1000
Quạt hút công nghiệp 1220×1220
quạt hút công nghiệp 1380x1380x400
Hướng dẫn lắp đặt quạt hút công nghiệp 800×800 đúng kỹ thuật
Khâu chuẩn bị và thao tác lắp đặt quyết định trực tiếp đến hiệu suất tản nhiệt và tuổi thọ của hệ thống thông gió. Dưới đây là quy trình chuẩn kỹ thuật giúp bạn tối ưu lưu lượng gió và triệt tiêu tiếng ồn.
Chuẩn bị vật tư và xác định vị trí
Trước khi tác động lên tường, bạn cần đảm bảo vị trí lắp đặt cách trần tối thiểu 40cm để luồng khí nóng đối lưu hiệu quả nhất. Không đặt quạt đối diện trực tiếp hướng gió thổi bên ngoài.
Tập hợp đầy đủ các vật tư sau:
- Quạt hút 800×800: Kiểm tra độ nguyên vẹn của cánh quạt, motor và hệ thống chớp lật.
- Vật tư phụ: Khung thép chữ V, ốc vít, keo silicon A500, dây điện lõi đồng (tiết diện 1.5 – 2.5mm²).
- Dụng cụ thi công: Máy khoan, máy cắt tường, thước nivo cân bằng, đồ bảo hộ lao động.
Quy trình lắp đặt 4 bước
Bước 1: Tạo lỗ chờ trên tường
Đo đạc chính xác kích thước khung ngoại của quạt (thường đúng 800x800mm, cộng thêm 5-10mm dung sai). Tiến hành cắt tường vuông vức, trám phẳng các mép gạch gồ ghề để đảm bảo độ kín khít.
Bước 2: Gia cố khung đỡ chịu lực
Với vách tôn hoặc tường gạch 10, bạn bắt buộc phải hàn thêm khung thép V bao quanh lỗ chờ. Thao tác này hấp thụ toàn bộ rung chấn, ngăn tình trạng nứt tường khi motor quạt vận hành ở vòng tua cao.
Bước 3: Định vị quạt vào lỗ chờ
Sử dụng pa-lăng hoặc cần ít nhất 2 người để nâng quạt. Đặt mặt có lưới thép bảo vệ hướng vào không gian bên trong, mặt chớp che mưa hướng ra môi trường ngoài. Dùng thước nivo kiểm tra độ cân bằng trước khi siết chặt ốc vít cố định khung quạt vào gá thép.
Bước 4: Xử lý chống thấm
Bơm dải keo silicon A500 chạy dọc theo toàn bộ khe hở tiếp giáp giữa khung quạt và vách tường. Thực hiện kỹ ở cả mặt trong lẫn mặt ngoài để cắt đứt hoàn toàn nguy cơ nước mưa thấm ngược vào nhà xưởng.
Đấu nối điện và vận hành thử nghiệm
Kết nối nguồn điện thông qua tủ điện điều khiển có trang bị aptomat chống giật và rơ-le nhiệt. Tuyệt đối không đấu nối trực tiếp vào lưới điện không qua thiết bị bảo vệ.
Cấp điện và quan sát trong 15 phút đầu. Nếu cánh quạt quay êm, chiều hút đẩy gió từ trong ra ngoài và bộ chớp tự động mở góc 90 độ, hệ thống của bạn đã đạt chuẩn.
Nếu bạn cần tư vấn thiết kế sơ đồ điện 3 pha hoặc gặp khó khăn khi thi công trên cao, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được hỗ trợ phương án an toàn nhất.
Nextfan – Đơn vị sản xuất và cung cấp quạt hút công nghiệp 800×800
Giữa hàng trăm nhà cung cấp hiện nay, việc chọn đúng thiết bị thông gió vừa bền bỉ vừa tối ưu chi phí luôn là một bài toán hóc búa. Chúng tôi thấu hiểu nỗi lo của bạn về những rủi ro tiềm ẩn như động cơ nhanh tã, tiếng ồn lớn hay quy trình bảo hành chậm trễ.
Với vị thế là đơn vị trực tiếp chế tạo và phân phối, Nextfan tự hào mang đến giải pháp quạt hút công nghiệp 800×800 đạt tiêu chuẩn kỹ thuật khắt khe. Việc làm chủ hoàn toàn dây chuyền lắp ráp giúp chúng tôi kiểm soát chặt chẽ chất lượng từng linh kiện trước khi xuất xưởng.
Khi lựa chọn Nextfan, bạn không chỉ đơn thuần mua một thiết bị làm mát, mà đang đầu tư vào một hệ thống lưu thông không khí bền vững với hàng loạt lợi thế cốt lõi:
- Động cơ 100% lõi đồng nguyên chất: Tối ưu hóa hiệu suất truyền động, giúp quạt vận hành êm ái liên tục 24/7 mà không lo tình trạng quá nhiệt, chập cháy.
- Khung vỏ tôn mạ kẽm chống rỉ sét: Lớp giáp bảo vệ vững chắc thách thức mọi môi trường khắc nghiệt, từ nhà xưởng nhiều bụi công nghiệp đến trang trại chăn nuôi có độ ẩm cao.
- Lưu lượng gió đột phá: Bộ cánh quạt inox được cân bằng động chính xác, hút sạc khí thải, bụi mịn và mùi hôi tức thì để trả lại không gian làm việc thoáng đãng.
- Chi phí tận gốc từ nhà máy: Bạn làm việc trực tiếp với nhà sản xuất, loại bỏ các khoản chênh lệch qua đại lý trung gian. Nếu nhà xưởng cần diện tích lắp nhỏ hơn, có thể tham khảo thêm giá quạt hút công nghiệp 600×600 để so sánh mức đầu tư trước khi chốt size phù hợp.
Đừng để không gian làm việc bí bách làm sụt giảm năng suất lao động và ảnh hưởng đến sức khỏe nhân công. Hãy kết nối ngay với đội ngũ kỹ thuật viên của Nextfan theo hotline 0913.834.085 để nhận tư vấn phương án thiết kế hệ thống thông gió chuyên sâu và nhận báo giá ưu đãi nhất cho dự án của bạn.
