Ống gió công nghiệp là gì? Phân loại và cách chọn phù hợp

08/18/2026 Nghị Nextfan 71 lượt xem

Ống gió là thành phần không thể thiếu trong các hệ thống thông gió, hút bụi, hút khói và cấp khí cho nhà xưởng, kho hàng và công trình công nghiệp. Tùy theo mục đích sử dụng, điều kiện lắp đặt và yêu cầu lưu thông không khí mà có nhiều loại ống gió công nghiệp với thiết kế, vật liệu và kích thước khác nhau. Bài viết này sẽ giúp bạn tìm hiểu các loại ống gió công nghiệp phổ biến, cách lựa chọn phù hợp và những yếu tố cần lưu ý để hệ thống vận hành hiệu quả cùng quạt NextFan.

Nội Dung Chính

Ống gió công nghiệp là gì?

Ống gió công nghiệp là hệ thống đường ống được sử dụng để dẫn, thu gom hoặc phân phối không khí và các loại khí phát sinh trong nhà xưởng, kho hàng, khu sản xuất, bếp công nghiệp và nhiều công trình khác.

Tùy mục đích sử dụng, ống gió có thể đảm nhiệm các chức năng như:

Dẫn không khí từ quạt đến khu vực cần cấp gió.
Thu gom khí nóng, khói, bụi hoặc mùi tại nguồn phát sinh.
Phân phối không khí đến nhiều vị trí trong cùng công trình.
Kết nối quạt với các thiết bị lọc bụi, xử lý khí hoặc cửa xả.
Dẫn khí ra ngoài nhà xưởng nhằm cải thiện môi trường làm việc.

Một hệ thống thông gió sử dụng đường ống thường có cấu trúc cơ bản:

Khu vực cần hút/cấp khí → cửa hoặc chụp hút → ống gió → quạt → vị trí xả/cấp khí.

Đối với hệ thống hút bụi hoặc xử lý khí, đường ống có thể kết nối thêm cyclone, bộ lọc bụi, thiết bị xử lý khí thải hoặc các thiết bị phụ trợ khác.

Điểm cần lưu ý là ống gió không hoạt động độc lập. Hiệu quả của hệ thống phụ thuộc vào sự phối hợp giữa đường ống, quạt, cửa hút và các thiết bị đi kèm.

Các loại ống gió công nghiệp phổ biến

Ống gió có thể được phân loại dựa trên hình dạng, vật liệu và mục đích sử dụng. Mỗi loại phù hợp với điều kiện lắp đặt và đặc điểm môi trường khác nhau.

Phân loại theo hình dạng

Dựa vào hình dạng tiết diện, ống gió công nghiệp thường được chia thành ống tròn, ống vuông hoặc chữ nhật và ống mềm, đáp ứng các yêu cầu khác nhau về không gian và lưu thông không khí.

Ống gió tròn có tiết diện hình tròn, thường được sử dụng trong các hệ thống thông gió và hút khí. Dạng ống này có kết cấu gọn, phù hợp với nhiều tuyến đường ống và thuận tiện khi kết nối với các thiết bị dạng ống.
Ống gió vuông hoặc chữ nhật thường được lựa chọn khi cần tận dụng không gian, đặc biệt tại khu vực trần hoặc hành lang kỹ thuật. Kích thước ống có thể được thiết kế theo mặt bằng và lưu lượng cần vận chuyển.
Ống gió mềm có khả năng uốn cong và thích ứng với những vị trí khó bố trí đường ống cứng. Loại này thường phù hợp với các đoạn kết nối ngắn hoặc khu vực cần sự linh hoạt khi thi công.

Phân loại theo vật liệu

Vật liệu chế tạo ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và phạm vi sử dụng của ống gió, vì vậy cần lựa chọn phù hợp với môi trường vận hành thực tế.

Ống gió tôn mạ kẽm được sử dụng phổ biến trong nhiều hệ thống thông gió công nghiệp nhờ khả năng gia công và lắp đặt thuận tiện.
Ống gió inox phù hợp hơn với những môi trường yêu cầu khả năng chống ăn mòn hoặc có yêu cầu vệ sinh cao.
Ngoài ra, một số công trình đặc thù có thể sử dụng ống composite hoặc vật liệu chuyên dụng tùy theo nhiệt độ, độ ẩm, hóa chất và tính chất của dòng khí.

Phụ kiện ống gió thường dùng

Một hệ thống hoàn chỉnh cần nhiều phụ kiện để thay đổi hướng, chia nhánh và kết nối các thiết bị, chẳng hạn:

Cút ống gió.
Tê, chạc chia nhánh.
Đoạn chuyển tiết diện.
Van gió.
Khớp nối.
Đoạn nối mềm.
Bích kết nối.
Giá treo và kết cấu đỡ.

Việc sử dụng phụ kiện cần được tính toán hợp lý vì mỗi đoạn co, cút hoặc thay đổi tiết diện đều có thể làm tăng trở lực của hệ thống.

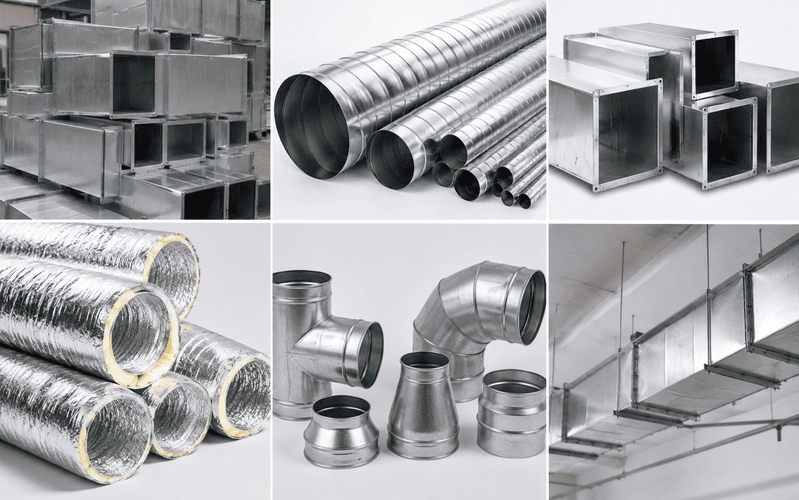

cac loai ong noi gio cong nghiep

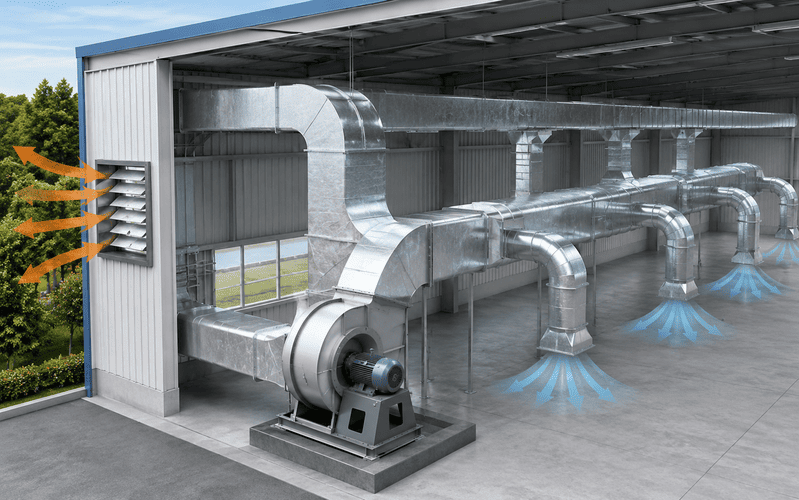

Ống gió công nghiệp kết hợp với quạt như thế nào?

Quạt tạo ra chuyển động của không khí, còn ống gió đảm nhiệm việc dẫn và định hướng luồng khí. Hai bộ phận này cần được lựa chọn đồng bộ để hệ thống đạt lưu lượng và áp suất theo yêu cầu.

Có thể hiểu đơn giản:

Lưu lượng yêu cầu → kích thước đường ống → tổn thất áp suất → lựa chọn quạt.

Nếu đường ống quá nhỏ, quá dài hoặc có nhiều co cút, trở lực có thể tăng lên khiến quạt không đạt lưu lượng thực tế như mong muốn.

Quạt hướng trục kết hợp ống gió

Quạt hướng trục thường được sử dụng cho các bài toán cần lưu lượng lớn nhưng trở lực hệ thống không quá cao. Đây là lựa chọn phổ biến trong thông gió nhà xưởng, cấp khí và thải khí.

Khi kết hợp với đường ống, cần kiểm tra cột áp của quạt có đáp ứng được trở lực của toàn tuyến hay không. Không nên lựa chọn chỉ dựa trên thông số lưu lượng tối đa.

Quạt ly tâm kết hợp ống gió

Quạt ly tâm thường phù hợp với những hệ thống có đường ống dài, nhiều co cút hoặc có thêm các thiết bị tạo trở lực như bộ lọc bụi, cyclone và thiết bị xử lý khí.

Đặc biệt, các hệ thống hút bụi, hút khói, hút khí nóng hoặc vận chuyển khí qua đường ống thường cần xem xét khả năng tạo áp suất của quạt. Với những ứng dụng này, quạt ly tâm có thể phù hợp hơn so với quạt hướng trục.

Vì sao cần chọn quạt và ống đồng bộ?

Một hệ thống có thể gặp tình trạng quạt công suất lớn nhưng lưu lượng thực tế thấp nếu đường ống tạo ra trở lực quá cao.

Ngược lại, nếu chọn quạt có cột áp quá lớn cho một hệ thống đơn giản, chi phí đầu tư và điện năng tiêu thụ có thể không tối ưu.

Do đó, khi thiết kế cần xác định đồng thời:

Lưu lượng gió cần thiết.
Kích thước và chiều dài đường ống.
Số lượng co, cút và nhánh rẽ.
Trở lực của van, cửa gió và thiết bị xử lý.
Cột áp cần thiết của quạt.

Cách lựa chọn ống gió công nghiệp phù hợp

Lựa chọn ống gió cần dựa trên đặc điểm của toàn bộ hệ thống thay vì chỉ chọn theo kích thước có sẵn.

Xác định lưu lượng gió

Lưu lượng cho biết lượng không khí cần vận chuyển qua đường ống trong một đơn vị thời gian. Đây là thông số quan trọng để xác định tiết diện ống và lựa chọn quạt.

Nếu lưu lượng lớn nhưng tiết diện ống quá nhỏ, tốc độ dòng khí tăng và có thể làm tổn thất áp suất lớn hơn.

Chọn kích thước và tiết diện ống

Với ống tròn, kích thước thường được xác định theo đường kính. Với ống vuông hoặc chữ nhật, cần xác định chiều rộng và chiều cao tiết diện.

Không nên mặc định ống càng lớn càng tốt. Tiết diện cần được cân đối giữa lưu lượng, tốc độ gió, không gian lắp đặt và chi phí đầu tư.

Xác định chiều dài tuyến ống

Đường ống càng dài thì tổn thất do ma sát càng tăng. Vì vậy, tuyến ống nên được bố trí hợp lý, hạn chế những đoạn vòng hoặc kéo dài không cần thiết.

Trong công trình có nhiều khu vực cần hút khí, việc thiết kế tuyến ống ngay từ đầu sẽ giúp kiểm soát tốt hơn trở lực và chi phí thi công.

Tính toán co, cút và nhánh rẽ

Mỗi đoạn thay đổi hướng hoặc chia nhánh đều tạo ra tổn thất cục bộ.

Vì vậy, nên hạn chế những đoạn co gấp hoặc bố trí quá nhiều phụ kiện trên cùng tuyến. Các vị trí chuyển hướng cần được thiết kế phù hợp để dòng khí lưu thông ổn định.

Lựa chọn vật liệu theo môi trường

Vật liệu ống phải phù hợp với loại khí cần vận chuyển và điều kiện làm việc.

Đối với môi trường thông thường có thể sử dụng vật liệu phổ biến như tôn mạ kẽm. Với môi trường ẩm, có hóa chất hoặc yêu cầu chống ăn mòn cao, cần cân nhắc inox hoặc vật liệu chuyên dụng.

Nếu hệ thống vận chuyển khí nóng, cần đặc biệt lưu ý nhiệt độ làm việc và khả năng chịu nhiệt của vật liệu cũng như các mối nối.

Tính tổn thất áp suất để chọn quạt

Đây là bước quan trọng để đảm bảo hệ thống hoạt động đúng thiết kế.

Tổng trở lực không chỉ đến từ đường ống mà còn có thể phát sinh tại:

Cút và đoạn chuyển hướng.
Van gió.
Cửa hút, cửa xả.
Bộ lọc bụi.
Cyclone.
Thiết bị xử lý khí.
Các đoạn nối và phụ kiện khác.

Sau khi xác định tổng trở lực, có thể lựa chọn quạt có lưu lượng và cột áp phù hợp.

Ứng dụng của ống gió công nghiệp

Ống gió được sử dụng trong nhiều hệ thống thông gió và xử lý không khí tại nhà xưởng, kho hàng và các khu vực sản xuất.

Thông gió nhà xưởng

Ống gió giúp đưa không khí đến hoặc hút không khí ra khỏi những khu vực mà quạt không thể xử lý trực tiếp. Giải pháp này đặc biệt hữu ích với nhà xưởng có mặt bằng lớn hoặc nhiều khu vực cần thông gió.

Hút khí nóng

Tại khu vực có máy móc, lò, dây chuyền sản xuất hoặc thiết bị phát sinh nhiệt, đường ống có thể thu gom khí nóng tại nguồn và dẫn ra ngoài.

Kết hợp với quạt phù hợp, hệ thống giúp hạn chế tích tụ nhiệt và cải thiện điều kiện làm việc trong nhà xưởng.

Hút bụi công nghiệp

Trong hệ thống hút bụi, đường ống thường kết nối nhiều điểm phát sinh bụi với quạt và thiết bị lọc.

Đây là trường hợp cần đặc biệt quan tâm đến tốc độ dòng khí, đường kính ống và tổn thất áp suất để hạn chế bụi lắng đọng trong đường ống.

Hút khói và mùi

Nhà bếp công nghiệp, khu vực chế biến hoặc một số dây chuyền sản xuất có thể sử dụng ống gió để thu gom khói, mùi, hơi nước và khí nóng.

Tùy đặc điểm dòng khí, hệ thống có thể kết hợp với quạt ly tâm hoặc thiết bị xử lý phù hợp.

Cấp khí tươi

Ngoài chức năng hút khí, ống gió còn được sử dụng để đưa không khí từ bên ngoài vào nhà xưởng hoặc phân phối khí đến nhiều khu vực.

Cách bố trí này giúp kiểm soát hướng lưu chuyển không khí thay vì chỉ đặt quạt tại một vị trí cố định.

Kết nối hệ thống làm mát

Trong một số giải pháp làm mát nhà xưởng, đường ống có thể được sử dụng để phân phối hoặc dẫn luồng khí đến những khu vực cần tăng cường lưu thông không khí.

Tùy thiết kế, hệ thống có thể kết hợp quạt công nghiệp, quạt hướng trục hoặc các thiết bị làm mát chuyên dụng.

Những lưu ý khi thiết kế và lắp đặt ống gió

Một số sai sót trong thiết kế đường ống có thể khiến hệ thống tiêu thụ nhiều điện năng nhưng vẫn không đạt lưu lượng mong muốn.

Không chọn ống có tiết diện quá nhỏ

Ống quá nhỏ làm tốc độ dòng khí tăng và có thể khiến tổn thất áp suất lớn. Điều này gây áp lực lên quạt và ảnh hưởng đến lưu lượng thực tế.

Hạn chế co cút và đoạn chuyển hướng

Tuyến ống nên được thiết kế ngắn và trực tiếp nhất có thể. Các đoạn chuyển hướng cần được bố trí hợp lý để hạn chế trở lực không cần thiết.

Đảm bảo độ kín của mối nối

Các mối nối không kín có thể gây rò rỉ khí, làm giảm lưu lượng và ảnh hưởng đến hiệu quả của hệ thống hút hoặc cấp khí.

Đối với hệ thống hút bụi, rò rỉ còn có thể làm bụi phát tán ra môi trường xung quanh.

Không chọn quạt chỉ dựa vào công suất

Công suất motor không thể hiện đầy đủ khả năng đáp ứng của quạt đối với một hệ thống cụ thể.

Khi lựa chọn cần quan tâm đến lưu lượng, cột áp, đặc điểm đường ống và điểm làm việc của quạt.

Tính đến khả năng vệ sinh và bảo trì

Hệ thống hút bụi, hút khói cần được kiểm tra và vệ sinh định kỳ. Khi thiết kế nên tính đến khả năng tiếp cận các vị trí cần kiểm tra, bảo dưỡng hoặc vệ sinh.

Thiết kế quạt và đường ống đồng bộ

Đây là nguyên tắc quan trọng nhất. Không nên mua quạt trước rồi mới tìm cách thiết kế đường ống phù hợp.

Một hệ thống hiệu quả cần được tính toán theo chuỗi:

Nhu cầu sử dụng → lưu lượng → tuyến ống → tổng trở lực → lựa chọn quạt → kiểm tra khả năng đáp ứng.

Kết luận

Ống gió công nghiệp giữ vai trò dẫn, thu gom và phân phối không khí trong nhiều hệ thống thông gió, hút bụi, hút khói, hút khí nóng và cấp khí cho nhà xưởng. Kích thước, vật liệu và cách bố trí đường ống đều có ảnh hưởng đến lưu lượng cũng như tổn thất áp suất của hệ thống.

Để đạt hiệu quả vận hành, ống gió cần được thiết kế đồng bộ với quạt và các thiết bị đi kèm. Với các công trình cần thông gió hoặc hút khí công nghiệp, NextFan có thể cung cấp các nhóm quạt hướng trục, quạt hút, quạt ly tâm, quạt ly tâm cao áp và giải pháp hút lọc bụi phù hợp với nhiều nhu cầu thực tế.
