Lò xo chống rung cho quạt: Phân loại, cách chọn và lắp đặt

09/15/2026 Nghị Nextfan 59 lượt xem

Lò xo chống rung cho quạt là bộ phận giảm chấn được lắp giữa cụm quạt và kết cấu đỡ nhằm hạn chế rung động truyền xuống sàn, khung thép hoặc hệ thống treo. Phụ kiện này thường được sử dụng cho quạt ly tâm, quạt hướng trục, quạt thông gió và các cụm quạt công nghiệp có yêu cầu kiểm soát rung, tiếng ồn trong quá trình vận hành.

Hiệu quả chống rung không chỉ phụ thuộc vào bản thân lò xo mà còn liên quan đến tải trọng quạt, số điểm đỡ, vị trí lắp và đặc tính vận hành của thiết bị. Vì vậy, cần lựa chọn và bố trí lò xo phù hợp với từng hệ thống thay vì sử dụng một cấu hình chung cho mọi loại quạt.

Nội Dung Chính

Lò xo chống rung cho quạt có tác dụng gì?

Khi quạt công nghiệp hoạt động, motor và cánh quạt quay liên tục tạo ra rung động cơ học. Mức rung có thể tăng do đặc tính của thiết bị, tốc độ quay, truyền động dây đai, mất cân bằng cánh hoặc liên kết giữa quạt với bệ máy.

Nếu quạt được bắt cứng trực tiếp vào sàn, khung thép hoặc kết cấu công trình, rung động từ thiết bị có thể truyền sang các bộ phận xung quanh. Đây là một trong những nguyên nhân làm xuất hiện tiếng ù, rung sàn hoặc rung khung khi hệ thống vận hành.

Lò xo chống rung được bố trí tại các điểm chịu tải để tạo một lớp cách ly đàn hồi giữa quạt và kết cấu đỡ. Khi thiết bị rung, lò xo có khả năng biến dạng trong giới hạn thiết kế, qua đó hạn chế một phần năng lượng rung truyền trực tiếp sang kết cấu.

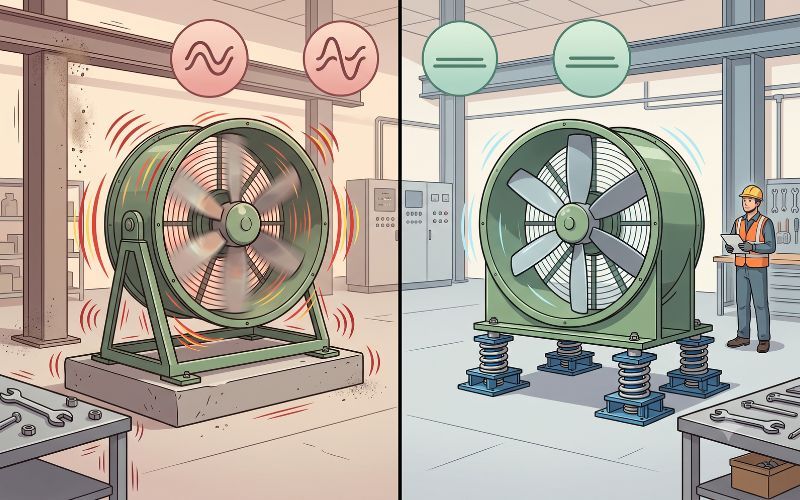

Công dụng lò xo chống rung cho quạt công nghiệp

Sử dụng lò xo chống rung phù hợp có thể mang lại những lợi ích như:

Hạn chế rung động từ quạt truyền xuống sàn, khung hoặc trần.
Giảm tiếng ồn thứ cấp phát sinh do rung kết cấu.
Hạn chế tác động của rung động kéo dài lên các điểm liên kết.
Hỗ trợ cụm quạt vận hành ổn định khi được lắp đặt đúng kỹ thuật.
Phù hợp với hệ thống quạt công nghiệp hoạt động liên tục hoặc có tải trọng lớn.

Tuy nhiên, cần phân biệt giữa giảm rung và xử lý nguyên nhân gây rung. Lò xo có nhiệm vụ cách ly rung động, không thể thay thế việc sửa chữa khi quạt gặp lỗi cơ khí.

Ví dụ, nếu cánh quạt mất cân bằng, vòng bi hư hỏng, puly lệch tâm, dây curoa không đúng độ căng hoặc bulông bị lỏng, cần kiểm tra và xử lý các nguyên nhân này trước. Sau đó hệ thống giảm chấn mới phát huy đúng vai trò.

Các loại lò xo chống rung cho quạt phổ biến

Lò xo chống rung cho quạt có nhiều cấu tạo và mức tải khác nhau. Tuy nhiên, xét theo phương án lắp đặt, hai nhóm thường gặp là lò xo chống rung đặt sàn và lò xo chống rung dạng treo.

Việc lựa chọn giữa hai loại trước hết phụ thuộc vào quạt được đặt trên bệ hay treo trên kết cấu.

Lò xo chống rung đặt sàn

Lò xo chống rung đặt sàn được bố trí phía dưới chân hoặc khung bệ của cụm quạt. Tải trọng thiết bị truyền qua hệ thống lò xo trước khi truyền xuống sàn hoặc kết cấu chịu lực.

Phương án này thường được cân nhắc cho:

Quạt ly tâm đặt trên khung bệ.
Quạt hướng trục có chân đỡ.
Cụm quạt và motor đặt sàn.
Quạt công nghiệp có kích thước và tải trọng lớn.
Một số thiết bị HVAC và máy móc phụ trợ.

Với quạt ly tâm truyền động gián tiếp, cụm thiết bị có thể bao gồm thân quạt, motor, gối đỡ, trục, puly, dây curoa và khung bệ. Khi lựa chọn lò xo cần tính đến tải trọng của toàn bộ phần nằm trên hệ giảm chấn, thay vì chỉ dựa vào trọng lượng riêng của thân quạt.

Lò xo chống rung dạng treo

Lò xo dạng treo được bố trí tại các điểm liên kết giữa thiết bị và hệ khung treo. Phụ kiện giúp hạn chế rung động từ quạt truyền trực tiếp lên dầm, trần hoặc kết cấu phía trên.

Loại này phù hợp hơn với các thiết bị như quạt nối ống, quạt inline, quạt thông gió treo và một số cụm thiết bị HVAC được bố trí phía trên trần.

Điểm khác biệt quan trọng giữa hai phương án nằm ở vị trí và cách chịu tải. Lò xo đặt sàn chịu tải của thiết bị từ phía dưới, còn lò xo dạng treo làm việc tại các điểm treo phía trên.

Do đó, trước khi lựa chọn cần xác định rõ vị trí đặt quạt, phương án liên kết và tải trọng thực tế của thiết bị.

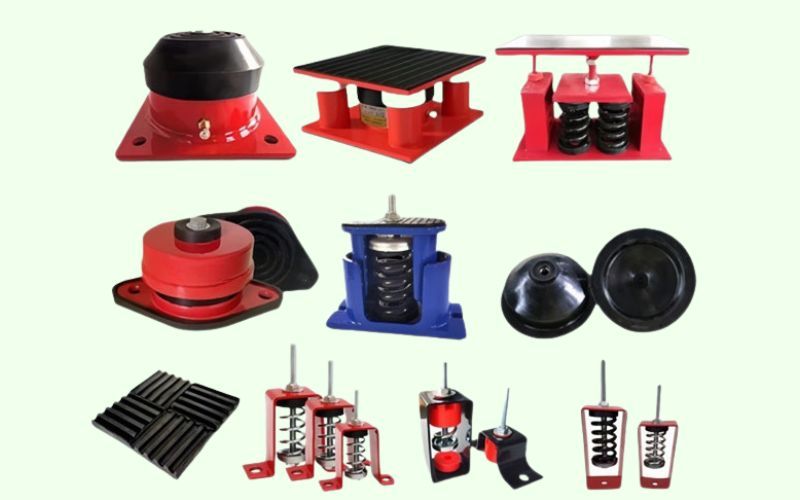

Các loại lò xo chống rung cho quạt phổ biến

Cách chọn lò xo chống rung cho quạt phù hợp

Không nên chọn lò xo chống rung chỉ dựa vào công suất motor hoặc kích thước bên ngoài của quạt. Hai quạt cùng công suất vẫn có thể khác đáng kể về khối lượng, tốc độ quay, kiểu truyền động và vị trí trọng tâm.

Để lựa chọn phù hợp, cần xem xét đồng thời tải trọng, kiểu lắp đặt và điều kiện vận hành của hệ thống.

Chọn theo tải trọng cụm quạt

Tải trọng là một trong những thông số quan trọng đầu tiên cần xác định. Khi tính tải cần xem xét toàn bộ cụm thiết bị được đặt trên hệ thống giảm chấn.

Với một cụm quạt ly tâm, tải trọng có thể bao gồm:

Thân quạt + motor + khung bệ + bộ truyền động + các bộ phận gắn trực tiếp trên cùng hệ đỡ.

Sau khi xác định tổng tải, cần xem xét số điểm đặt lò xo và tải trọng tại từng vị trí.

Ví dụ, cụm quạt có khối lượng 200 kg sử dụng bốn điểm đỡ. Trong trường hợp tải phân bố hoàn toàn đồng đều, tải tĩnh trung bình tương ứng khoảng 50 kg/điểm.

Tuy nhiên, thực tế trọng tâm của motor và thân quạt có thể không nằm chính giữa. Do đó, không nên mặc định bốn lò xo luôn chịu tải giống nhau. Việc lựa chọn cần căn cứ vào phân bố tải thực tế và phạm vi tải làm việc của từng loại lò xo.

Chọn theo vị trí lắp đặt

Nếu quạt đặt trực tiếp trên bệ bê tông hoặc khung thép, có thể nghiên cứu phương án lò xo đặt sàn. Với quạt treo trên trần hoặc khung phía trên, cần lựa chọn hệ giảm chấn dạng treo phù hợp.

Riêng các dòng quạt gắn trực tiếp vào tường, giải pháp chống rung cần được đánh giá theo kết cấu thực tế. Không nên mặc định mọi loại quạt thông gió đều cần lắp thêm lò xo.

Trong nhiều trường hợp, việc kiểm tra độ cứng khung quạt, bulông liên kết, cân bằng cánh và vị trí tiếp xúc với kết cấu quan trọng hơn việc bổ sung lò xo.

Chọn theo đặc tính vận hành

Tốc độ quay, kiểu truyền động và nguồn phát sinh rung cũng ảnh hưởng đến phương án giảm chấn.

Chẳng hạn, quạt ly tâm gián tiếp sử dụng motor, puly và dây curoa nên cần kiểm tra cả độ đồng tâm, độ căng dây và tình trạng gối đỡ. Trong khi đó, quạt hướng trục truyền động trực tiếp có cấu tạo và đặc tính rung khác.

Với hệ thống yêu cầu kiểm soát rung cao, việc lựa chọn giảm chấn còn cần xem xét tần số kích thích, tần số riêng và độ võng của lò xo. Mục tiêu là tạo khả năng cách ly rung phù hợp và hạn chế hệ thống làm việc trong vùng cộng hưởng.

Chọn theo môi trường sử dụng

Điều kiện môi trường cũng cần được tính đến khi lựa chọn phụ kiện.

Nhà xưởng thông thường, phòng kỹ thuật, khu vực ngoài trời hoặc môi trường có độ ẩm cao sẽ tạo ra mức độ tác động khác nhau đến vật liệu. Đối với môi trường có hơi ẩm, hóa chất hoặc nguy cơ ăn mòn, cần quan tâm đến vật liệu và lớp bảo vệ bề mặt của lò xo.

Vì vậy, khi lựa chọn lò xo chống rung cho quạt công nghiệp, nên cung cấp đồng thời thông số thiết bị và điều kiện lắp đặt để có phương án phù hợp hơn.

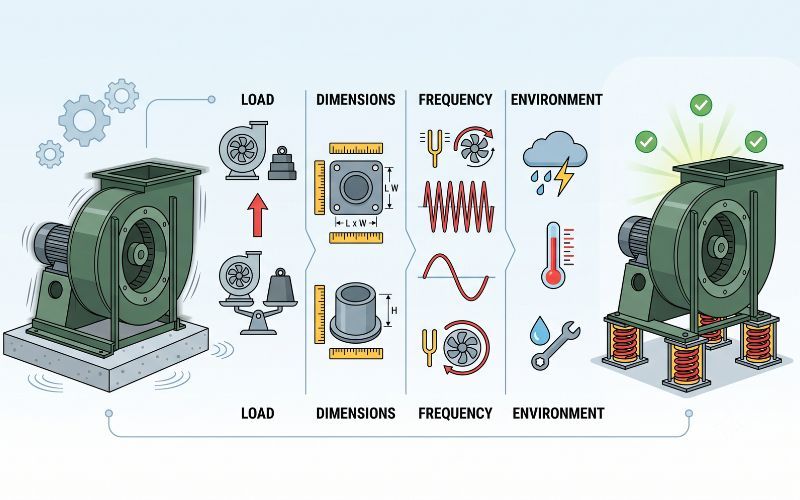

cach-chon-lo-xo-chong-rung

Cách lắp lò xo chống rung cho quạt đúng kỹ thuật

Lựa chọn đúng lò xo mới chỉ là một phần của giải pháp. Vị trí bố trí, khả năng phân bố tải và các liên kết xung quanh quạt cũng ảnh hưởng trực tiếp đến hiệu quả giảm rung.

Trước khi lắp đặt, cần kiểm tra độ phẳng và độ cứng của khung bệ. Các lò xo nên được bố trí tại những vị trí chịu lực phù hợp để tải trọng của cụm quạt được truyền xuống hệ giảm chấn ổn định.

Không nên đặt lò xo tùy ý theo khoảng cách đều nếu trọng tâm thiết bị bị lệch đáng kể.

Sau khi đặt cụm quạt lên hệ thống giảm chấn, cần kiểm tra độ nén tại từng vị trí. Nếu một lò xo bị nén sâu trong khi các vị trí khác gần như không biến dạng, đây có thể là dấu hiệu tải trọng đang phân bố không đều hoặc lựa chọn lò xo chưa phù hợp.

Một yếu tố khác cần đặc biệt chú ý là kết nối giữa quạt và đường ống.

Nếu đầu hút hoặc đầu đẩy của quạt được nối cứng với hệ thống ống gió, rung động vẫn có thể truyền sang đường ống và kết cấu công trình dù chân quạt đã được lắp lò xo.

Với hệ thống cần kiểm soát rung tốt hơn, phương án tổng thể có thể phải xem xét đồng thời:

Bệ quạt → lò xo giảm chấn → khớp nối mềm → đường ống gió → kết cấu đỡ.

Sau khi hoàn thành lắp đặt, cần chạy thử quạt và quan sát độ ổn định của cụm thiết bị. Kiểm tra tiếng ồn, mức rung, độ nén lò xo, bulông liên kết và tình trạng đường ống trước khi đưa hệ thống vào vận hành liên tục.

Khi nào cần kiểm tra hoặc thay lò xo?

Lò xo làm việc trong điều kiện chịu tải lâu dài nên cần được kiểm tra định kỳ cùng hệ thống quạt.

Một số dấu hiệu cần chú ý gồm lò xo bị nghiêng, biến dạng, ăn mòn mạnh, nứt hoặc xuất hiện chênh lệch độ nén lớn giữa các vị trí. Trường hợp khung máy gần chạm hoặc đã tiếp xúc trực tiếp với bệ cũng cần được kiểm tra.

Nếu quạt đột nhiên rung mạnh hơn bình thường, không nên kết luận ngay lò xo đã hỏng. Kỹ thuật viên cần kiểm tra đồng thời:

Cánh quạt có bám bụi hoặc mất cân bằng không.
Vòng bi và gối đỡ có dấu hiệu bất thường không.
Trục quạt có hoạt động ổn định không.
Puly và dây curoa có thẳng hàng không.
Bulông liên kết có bị lỏng không.
Khung bệ có biến dạng không.
Lò xo có đang chịu tải trong phạm vi phù hợp không.

Kiểm tra toàn bộ cụm thiết bị sẽ giúp xác định đúng nguồn rung thay vì chỉ thay lò xo nhưng không xử lý được nguyên nhân.

NextFan tư vấn lò xo chống rung cho quạt

Mỗi hệ thống quạt có công suất, kích thước, tải trọng, tốc độ quay và phương án lắp đặt khác nhau. Vì vậy, lò xo chống rung cho quạt cần được lựa chọn theo thông số thực tế của cụm thiết bị thay vì sử dụng một loại giảm chấn cho tất cả ứng dụng.

NextFan cung cấp các dòng quạt công nghiệp, quạt ly tâm, quạt hướng trục, quạt thông gió và giải pháp thông gió – luân chuyển không khí cho nhà xưởng, kho hàng, phòng kỹ thuật và nhiều công trình công nghiệp. Trong quá trình lựa chọn thiết bị, yếu tố rung động, bệ máy và phương án liên kết cũng cần được xem xét để hệ thống vận hành ổn định.

Để có cơ sở xác định phương án giảm chấn, khách hàng nên cung cấp model quạt, công suất motor, trọng lượng cụm thiết bị, tốc độ quay, kiểu truyền động, số điểm đỡ và hình ảnh vị trí lắp đặt. Với hệ thống đang vận hành, thông tin về tình trạng rung và kết cấu hiện tại cũng giúp quá trình đánh giá chính xác hơn.

Việc lựa chọn đúng lò xo chống rung không chỉ hướng đến giảm rung và tiếng ồn mà còn cần đồng bộ với quạt, bệ máy, khớp nối mềm và hệ thống đường ống. NextFan tư vấn giải pháp dựa trên điều kiện lắp đặt thực tế, giúp khách hàng lựa chọn quạt và phương án bố trí phù hợp với yêu cầu vận hành của từng công trình.
