Top 7 loại khớp nối mềm ống gió phổ biến, dễ chọn 2026
Khớp nối mềm ống gió là phụ kiện thường được lắp giữa quạt, thiết bị xử lý không khí và hệ thống đường ống để tạo liên kết linh hoạt, hạn chế truyền rung và tiếng ồn sang tuyến ống. Tuy nhiên, trên thực tế có nhiều loại nối mềm khác nhau theo vật liệu, hình dạng, nhiệt độ làm việc và yêu cầu kỹ thuật.
Việc chọn đúng loại không nên chỉ dựa vào giá hoặc kích thước. Người dùng cần xem xét đồng thời thiết bị cần kết nối, tiết diện đầu nối, nhiệt độ dòng khí, môi trường vận hành và yêu cầu chịu nhiệt hoặc chống cháy. Dưới đây là 7 loại khớp nối mềm phổ biến cùng cách lựa chọn theo từng trường hợp sử dụng.
Khớp nối mềm ống gió là gì?
Khớp nối mềm ống gió, thường được gọi là cổ bạt mềm hoặc nối mềm ống gió, là đoạn liên kết có khả năng biến dạng nhất định được bố trí giữa hai bộ phận trong hệ thống thông gió. Vị trí thường gặp nhất là giữa đầu hút hoặc đầu đẩy của quạt với đường ống gió.
Quạt công nghiệp tạo ra dao động trong quá trình vận hành. Nếu đầu quạt được nối cứng trực tiếp với hệ thống ống, một phần rung có thể truyền sang đường ống, giá treo và các kết cấu liên quan. Đoạn nối mềm tạo vùng chuyển tiếp linh hoạt nhằm hạn chế hiện tượng này.
Ngoài chức năng giảm truyền rung, khớp nối mềm còn có thể:
- Tạo liên kết linh hoạt giữa thiết bị và đường ống.
- Hạn chế truyền tiếng ồn cơ học theo tuyến ống.
- Bù một phần sai lệch nhỏ giữa hai đầu kết nối.
- Thuận tiện hơn khi tháo lắp, bảo trì hoặc thay thế thiết bị.
- Hạn chế ứng suất truyền từ thiết bị sang đường ống khi có dao động nhỏ.
Khả năng làm việc của từng loại phụ thuộc vào vật liệu, cấu tạo và điều kiện vận hành. Vì vậy, không nên xem mọi khớp nối mềm là tương đương nhau.
Bảng chọn nhanh khớp nối mềm theo nhu cầu sử dụng
| Nhu cầu sử dụng | Loại nên cân nhắc | Tiêu chí cần kiểm tra |
|---|---|---|
| Thông gió, hút khí thông thường | Canvas hoặc Simili | Nhiệt độ, độ ẩm, kích thước và điều kiện dòng khí |
| Đường khí có nhiệt độ cao | Vải Silicone hoặc vật liệu chịu nhiệt phù hợp | Nhiệt độ vận hành thực tế và giới hạn của vật liệu |
| Hệ thống có yêu cầu chống cháy | Khớp nối sử dụng vật liệu và cấu tạo đáp ứng yêu cầu thiết kế | Tài liệu kỹ thuật, phương pháp thử và yêu cầu của công trình |
| Ống hoặc cổ quạt tiết diện tròn | Khớp nối mềm dạng tròn | Đường kính, chiều dài và kiểu liên kết |
| Ống hoặc cổ quạt tiết diện vuông | Khớp nối mềm vuông, chữ nhật | Chiều rộng, chiều cao, mặt bích và chiều dài |
| Quạt rung truyền sang đường ống | Khớp nối mềm chống rung đầu quạt | Độ đồng tâm, độ căng, giá đỡ và tình trạng rung của quạt |
| Môi trường hoặc hệ thống kỹ thuật đặc thù | Khớp nối mềm inox | Nhiệt độ, môi chất, áp suất, chuyển vị và vật liệu inox |
Lưu ý: Các loại trong bảng được gọi tên theo nhiều tiêu chí khác nhau như vật liệu, hình dạng hoặc công năng. Một khớp nối thực tế có thể đồng thời là dạng vuông, sử dụng vải Silicone và được lắp tại đầu quạt.
Top 7 loại khớp nối mềm ống gió phổ biến
1. Khớp nối mềm Canvas
Canvas là nhóm vật liệu mềm thường được sử dụng làm cổ nối trong hệ thống thông gió và quạt công nghiệp. Phần vải được liên kết với hai đầu kim loại hoặc mặt bích để tạo đoạn chuyển tiếp linh hoạt giữa thiết bị và đường ống.
Khớp nối Canvas phù hợp với những hệ thống có điều kiện vận hành không quá khắc nghiệt và mục tiêu chính là giảm truyền rung, tiếng ồn cơ học giữa quạt với tuyến ống.
Ưu điểm của loại này là dễ gia công theo tiết diện tròn, vuông hoặc chữ nhật. Tuy nhiên, trước khi sử dụng vẫn cần kiểm tra nhiệt độ dòng khí, độ ẩm và các thành phần có khả năng ảnh hưởng đến tuổi thọ vải.
Không nên mặc định mọi loại Canvas đều có khả năng chịu nhiệt hoặc chống cháy giống nhau. Cấu tạo vải, lớp phủ và vật liệu nền có thể khác nhau tùy sản phẩm.
2. Khớp nối mềm Simili
Simili cũng được sử dụng phổ biến để tạo phần nối mềm giữa quạt và đường ống trong các hệ thống thông gió thông thường. Vật liệu có bề mặt phủ, tương đối linh hoạt và có thể gia công thành nhiều kích thước khác nhau.
Loại này thường được cân nhắc khi hệ thống không làm việc ở nhiệt độ quá cao hoặc trong môi trường có yêu cầu vật liệu đặc biệt.
Khi chọn Simili, cần quan tâm đến:
- Nhiệt độ của dòng khí.
- Độ ẩm và khả năng tiếp xúc với nước.
- Dầu, hơi hóa chất hoặc thành phần có thể tác động đến lớp phủ.
- Mức độ rung của thiết bị.
- Điều kiện lắp trong nhà hay ngoài trời.
Canvas và Simili đều có thể được dùng làm cổ bạt mềm, nhưng không nên xem hai tên gọi này là một loại vật liệu có đặc tính kỹ thuật hoàn toàn giống nhau.
3. Khớp nối mềm vải Silicone chịu nhiệt
Trong hệ thống có dòng khí nóng, vật liệu thông thường có thể nhanh lão hóa, chai cứng hoặc giảm độ bền. Khớp nối sử dụng vải phủ Silicone hoặc vật liệu chịu nhiệt phù hợp thường được cân nhắc cho các điều kiện này.
Loại nối mềm chịu nhiệt có thể xuất hiện tại đường khí nóng, hệ thống thông gió công nghiệp hoặc thiết bị có nhiệt độ vận hành cao hơn điều kiện thông thường.
Khả năng chịu nhiệt không nên xác định chỉ dựa vào tên vật liệu. Vải có thể khác nhau về lớp nền, lớp phủ, cấu tạo và giới hạn làm việc. Khi lựa chọn cần lấy nhiệt độ vận hành thực tế của hệ thống làm căn cứ, sau đó đối chiếu với tài liệu kỹ thuật của đúng vật liệu dự kiến sử dụng.
Nếu hệ thống có cả nhiệt độ cao và thành phần khí đặc thù, phải đánh giá đồng thời khả năng chịu nhiệt và khả năng tương thích với môi chất.
4. Khớp nối mềm chống cháy
Khớp nối mềm chống cháy được sử dụng trong những hệ thống có yêu cầu riêng về an toàn cháy. Đây là nhóm cần lựa chọn dựa trên hồ sơ kỹ thuật và yêu cầu thiết kế thay vì chỉ dựa vào tên thương mại của vật liệu.
Cần phân biệt rõ: chịu nhiệt và chống cháy không phải hai khái niệm đồng nhất. Vật liệu có thể duy trì khả năng làm việc ở nhiệt độ cao nhưng chưa chắc đáp ứng một yêu cầu chống cháy cụ thể của công trình.
Khi lựa chọn loại này nên xem xét:
- Vật liệu cấu thành khớp nối.
- Điều kiện nhiệt mà sản phẩm phải làm việc.
- Yêu cầu kỹ thuật của hệ thống.
- Phương pháp đánh giá hoặc thử nghiệm áp dụng.
- Hồ sơ kỹ thuật cần phục vụ nghiệm thu nếu công trình có yêu cầu.
Không nên đánh giá khả năng chống cháy dựa trên màu sắc, độ dày cảm quan hoặc việc vật liệu được gọi chung là vải chịu nhiệt.
5. Khớp nối mềm ống gió tròn
Khớp nối mềm dạng tròn được gia công theo đường kính của đầu quạt hoặc tuyến ống. Loại này thường gặp tại hệ thống sử dụng ống gió tròn, quạt hướng trục, quạt hút hoặc các thiết bị có cổ kết nối hình tròn.
Khi đặt hàng cần xác định ít nhất:
- Đường kính đầu nối.
- Chiều dài khớp nối.
- Kiểu mặt bích hoặc phương pháp liên kết.
- Vật liệu phần mềm.
- Điều kiện nhiệt độ và môi trường làm việc.
Một lỗi phổ biến là chọn kích thước dựa trên công suất quạt. Công suất động cơ không phải thông số quyết định trực tiếp đường kính cổ nối. Cách chính xác hơn là đo đầu kết nối thực tế hoặc đối chiếu bản vẽ thiết bị.
6. Khớp nối mềm ống gió vuông, chữ nhật
Khớp nối mềm vuông hoặc chữ nhật thường được dùng tại đầu quạt ly tâm, AHU hoặc đường ống gió có tiết diện tương ứng. Khác với dạng tròn, kích thước của loại này cần thể hiện bằng chiều rộng và chiều cao.
Ví dụ, khi đặt gia công cần cung cấp rõ kích thước của từng đầu nếu hai phía không giống nhau. Ngoài chiều rộng và chiều cao, chiều dài đoạn mềm và cấu tạo mặt bích cũng ảnh hưởng đến khả năng lắp đặt.
Nếu khớp nối nhỏ hơn đầu thiết bị, phần mềm phải chịu lực kéo ngay từ khi lắp. Nếu gia công quá lớn, vật liệu có thể bị nhăn hoặc võng. Vì vậy, kích thước thực tế quan trọng hơn việc chọn một mẫu có sẵn gần tương đương.
Đối với thiết bị có hình dạng đầu nối không tiêu chuẩn, bản vẽ hoặc ảnh hiện trạng có ghi kích thước sẽ giúp hạn chế sai sót.
7. Khớp nối mềm inox
Khớp nối mềm inox có cấu tạo khác với cổ bạt sử dụng vải. Tùy thiết kế, phần kim loại có khả năng biến dạng được dùng để hấp thụ chuyển vị, rung hoặc giãn nở của hệ thống.
Loại này thường được cân nhắc trong những điều kiện mà vật liệu vải không phù hợp hoặc hệ thống có yêu cầu kỹ thuật riêng về nhiệt độ, môi chất, độ bền hoặc áp suất.
Tuy nhiên, inox không mặc nhiên là lựa chọn phù hợp hơn cho mọi trường hợp. Với quạt thông gió thông thường, một đoạn cổ bạt mềm đúng vật liệu và lắp đúng kỹ thuật có thể đáp ứng chức năng kết nối linh hoạt đơn giản hơn.
Khi chọn khớp nối inox cần xác định rõ môi chất, nhiệt độ, áp suất, hướng và mức chuyển vị dự kiến cũng như loại vật liệu kim loại phù hợp với hệ thống.
Cách chọn khớp nối mềm ống gió phù hợp
Cách chọn hiệu quả là đi theo một trình tự thống nhất thay vì bắt đầu bằng tên vật liệu. Có thể sử dụng framework sau:
Thiết bị → hình dạng → kích thước → nhiệt độ → môi trường → yêu cầu kỹ thuật.
Chọn theo thiết bị và vị trí lắp
Trước tiên cần xác định khớp nối nằm ở đâu trong hệ thống. Nếu nối trực tiếp với quạt, mục tiêu thường là hạn chế truyền rung sang đường ống. Nếu lắp giữa thiết bị xử lý không khí và tuyến ống, ngoài rung còn phải xem xét kích thước mặt bích và điều kiện vận hành.
Đối với quạt hướng trục, đầu nối thường có thể là dạng tròn nhưng không phải mọi model đều giống nhau. Quạt ly tâm có thể sử dụng đầu hút tròn, đầu đẩy vuông hoặc chữ nhật tùy cấu tạo. Vì vậy, không nên chọn hình dạng khớp nối chỉ dựa vào tên loại quạt.
Chọn theo hình dạng, kích thước đầu nối
Hình dạng của nối mềm nên bám sát tiết diện thực tế của thiết bị và đường ống:
- Đầu tròn: xác định đường kính.
- Đầu vuông: xác định chiều rộng và chiều cao.
- Hai đầu khác nhau: ghi riêng kích thước của từng đầu.
- Thiết bị đặc thù: nên có bản vẽ hoặc ảnh hiện trạng.
Ngoài tiết diện, cần xác định chiều dài đoạn nối và kiểu mặt bích. Không nên dùng phần mềm để bù một sai lệch kích thước quá lớn giữa quạt và đường ống.
Chọn theo nhiệt độ và môi trường làm việc
Nhiệt độ là một trong những tiêu chí quan trọng nhất khi chọn vật liệu. Tuy nhiên, chỉ xem nhiệt độ là chưa đủ.
Người dùng nên kiểm tra thêm:
- Dòng khí khô hay có độ ẩm cao.
- Có bụi mài mòn hay không.
- Có hơi dầu hoặc thành phần hóa học hay không.
- Khớp nối đặt trong nhà hay ngoài trời.
- Thiết bị vận hành liên tục hay theo chu kỳ.
- Có chênh áp hoặc điều kiện làm việc đặc thù hay không.
Hai hệ thống có cùng nhiệt độ vẫn có thể cần vật liệu khác nhau nếu thành phần dòng khí khác nhau.
Chọn theo yêu cầu chịu nhiệt, chống cháy
Nếu hồ sơ công trình có yêu cầu cụ thể về chịu nhiệt hoặc chống cháy, nên xem đó là tiêu chí bắt buộc ngay từ đầu. Chọn vật liệu trước rồi mới kiểm tra tiêu chuẩn có thể dẫn đến phải thay đổi cấu hình sau khi đã gia công.
Trong trường hợp này, người mua nên xác định rõ yêu cầu kỹ thuật của công trình và đối chiếu với tài liệu của sản phẩm hoặc vật liệu dự kiến sử dụng.

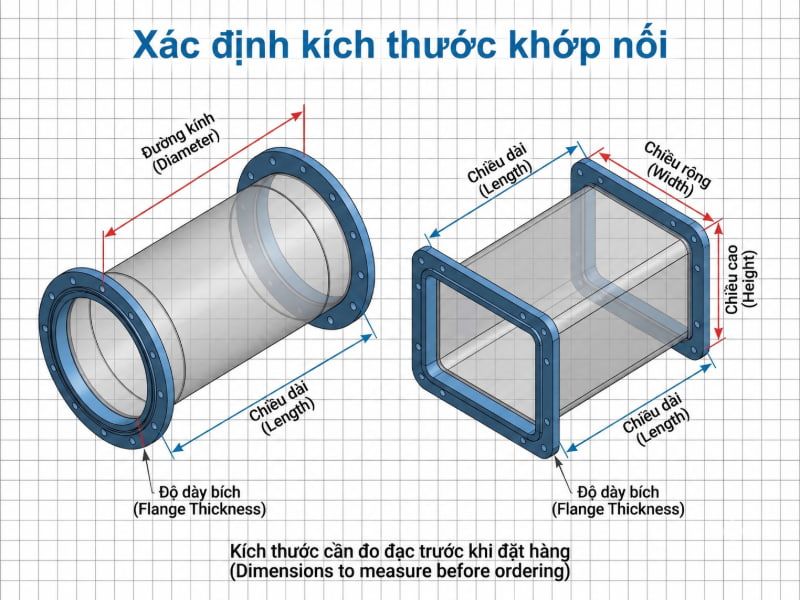

Cách xác định kích thước khớp nối mềm khi đặt hàng
Khớp nối mềm thường được gia công theo kích thước thực tế của thiết bị hoặc đường ống. Để hạn chế sai số, nên đo theo đầu kết nối thay vì chỉ cung cấp tên quạt hoặc công suất động cơ.
Với dạng tròn, các thông tin cơ bản gồm:
- Đường kính đầu thứ nhất.
- Đường kính đầu thứ hai nếu khác nhau.
- Chiều dài tổng thể.
- Kiểu liên kết hoặc mặt bích.
Với dạng vuông hoặc chữ nhật, cần cung cấp:
- Chiều rộng và chiều cao đầu thứ nhất.
- Chiều rộng và chiều cao đầu thứ hai nếu khác nhau.
- Chiều dài đoạn nối.
- Kích thước và cấu tạo mặt bích.
Nếu đo tại công trình, nên đo nhiều vị trí trên mặt bích để kiểm tra biến dạng hoặc sai lệch. Với thiết bị đã vận hành lâu năm, kích thước thực tế có thể khác với hồ sơ cũ do từng được cải tạo hoặc thay thế.

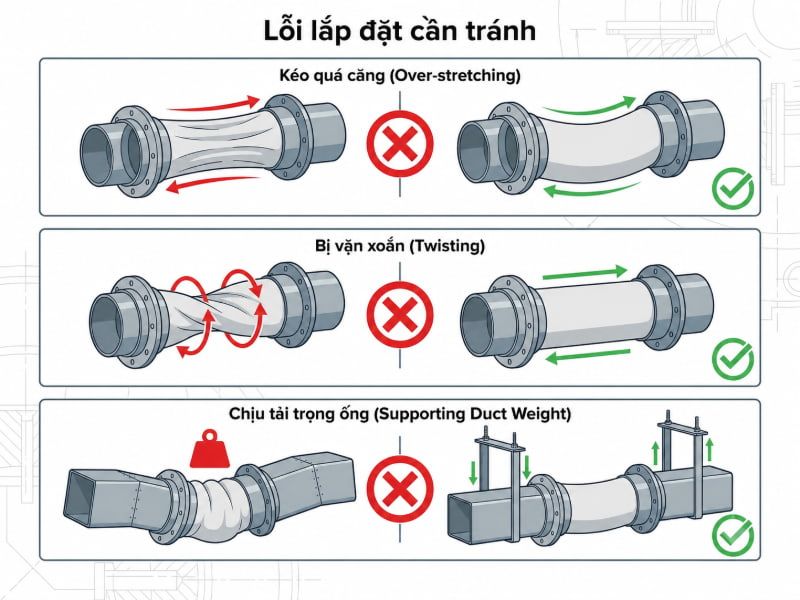

6 lỗi khiến khớp nối mềm nhanh hỏng hoặc giảm hiệu quả chống rung
- Chọn sai vật liệu: Vật liệu không phù hợp với nhiệt độ, độ ẩm hoặc thành phần dòng khí có thể nhanh lão hóa, bong lớp phủ hoặc rách.
- Lắp quá căng: Khớp nối mềm cần còn khả năng biến dạng. Nếu bị kéo căng ngay khi lắp, khả năng hấp thụ chuyển động giảm và ứng suất tập trung tại các điểm liên kết.
- Để khớp nối xoắn: Xoắn vật liệu tạo lực không đều, khiến một số vị trí chịu kéo nhiều hơn những phần còn lại.
- Dùng nối mềm để đỡ đường ống: Khớp nối không thay thế hệ thống treo và giá đỡ. Trọng lượng tuyến ống dồn lên phần mềm có thể gây võng hoặc rách.
- Sai kích thước mặt bích: Việc kéo ép một khớp nối không đúng kích thước làm tăng ứng suất và khiến quá trình lắp đặt khó chính xác.
- Chỉ thay cổ bạt mà không kiểm tra nguồn rung: Nếu quạt mất cân bằng, chân đế lỏng hoặc hệ thống lệch tâm, cổ bạt mới vẫn có thể nhanh hỏng.
Nếu khớp nối liên tục rách tại cùng một vị trí, nên kiểm tra cả hệ thống thay vì chỉ thay vật liệu. Các yếu tố như độ đồng tâm, giá đỡ, rung bất thường của quạt và hướng kéo của đường ống đều có thể là nguyên nhân.
Checklist thông tin cần chuẩn bị trước khi đặt khớp nối mềm
Trước khi yêu cầu tư vấn hoặc báo giá, người mua nên chuẩn bị càng đầy đủ các thông tin sau càng tốt:
- Loại thiết bị cần kết nối.
- Vị trí lắp tại đầu hút, đầu đẩy hoặc giữa hai đoạn ống.
- Hình dạng đầu nối: tròn, vuông hay chữ nhật.
- Kích thước thực tế của từng đầu.
- Chiều dài đoạn nối mềm.
- Kiểu mặt bích hoặc phương pháp liên kết.
- Nhiệt độ vận hành của dòng khí.
- Môi trường có bụi, ẩm, dầu hoặc thành phần ăn mòn hay không.
- Yêu cầu về chịu nhiệt hoặc chống cháy nếu có.
- Số lượng cần sử dụng.
- Bản vẽ hoặc ảnh thiết bị nếu cấu tạo đầu nối không tiêu chuẩn.
Đối với quạt công nghiệp, kích thước cổ hút hoặc cổ đẩy thực tế thường hữu ích hơn việc chỉ cung cấp công suất động cơ. Nếu hệ thống đã lắp đặt, ảnh hiện trạng kèm kích thước cũng giúp xác định phương án phù hợp hơn.
Câu hỏi thường gặp
Khớp nối mềm có thực sự giảm rung cho quạt không?
Có, nếu được lựa chọn và lắp đúng. Khớp nối tạo đoạn chuyển tiếp linh hoạt để hạn chế rung truyền trực tiếp từ quạt sang đường ống. Tuy nhiên, nó không xử lý nguyên nhân gây rung tại quạt. Nếu cánh mất cân bằng, chân đế không chắc hoặc trục có vấn đề, cần xử lý nguồn rung song song với việc sử dụng khớp nối mềm.
Khớp nối mềm chịu nhiệt và chống cháy có giống nhau không?
Không. Chịu nhiệt mô tả khả năng vật liệu làm việc trong điều kiện nhiệt độ nhất định. Chống cháy liên quan đến yêu cầu đánh giá và đặc tính khác. Một vật liệu chịu nhiệt cao không đồng nghĩa với việc tự động đáp ứng yêu cầu chống cháy của công trình.
Quạt ly tâm nên dùng nối mềm tròn hay vuông?
Phải căn cứ vào đầu kết nối thực tế. Quạt ly tâm có thể có đầu hút tròn và đầu đẩy vuông hoặc chữ nhật. Do đó, hình dạng nối mềm nên đi theo vị trí cần kết nối chứ không dựa riêng vào loại quạt.
Có thể dùng khớp nối mềm để chịu trọng lượng đường ống không?
Không nên. Tuyến ống cần có hệ thống giá treo hoặc kết cấu đỡ độc lập. Nếu trọng lượng của ống truyền trực tiếp lên cổ bạt, phần mềm có thể bị kéo, võng hoặc hư hỏng sớm.
Khi nào nên thay cổ bạt mềm?
Nên kiểm tra và cân nhắc thay khi xuất hiện rách, nứt, bong lớp phủ, xì khí, biến dạng bất thường hoặc khi rung từ thiết bị truyền sang tuyến ống nhiều hơn trước. Thời gian sử dụng không cố định vì còn phụ thuộc vật liệu, nhiệt độ, môi trường và tần suất vận hành.
Chốt lại
Khớp nối mềm ống gió nên được chọn dựa trên thiết bị, hình dạng đầu nối, kích thước, nhiệt độ, môi trường vận hành và yêu cầu kỹ thuật. Canvas, Simili phù hợp với nhiều ứng dụng thông gió thông thường hệ thống nhiệt cao hoặc có yêu cầu riêng cần xem xét vật liệu chịu nhiệt, chống cháy hoặc cấu hình chuyên dụng.
Với quạt công nghiệp, người dùng nên đo chính xác cổ hút, cổ đẩy, kiểm tra điều kiện làm việc và xác định vật liệu trước khi đặt hàng. Nếu cần lựa chọn khớp nối đồng bộ với quạt hướng trục, quạt ly tâm hoặc hệ thống thông gió, có thể chuẩn bị các thông số trên để trao đổi với Nextfan và lựa chọn cấu hình phù hợp với thực tế vận hành.
