Cấu tạo & nguyên lý buồng phun sơn màng nước chi tiết

10/08/2026 Công Nghị NextFan 336 lượt xem

Bụi sơn bay mù mịt và mùi dung môi nồng nặc không chỉ tàn phá sức khỏe thợ sơn mà còn làm giảm độ bóng mịn của bề mặt thành phẩm. Nếu xưởng của bạn vẫn đang sử dụng quạt hút công nghiệp thông thường, các hạt sơn lơ lửng sẽ nhanh chóng bám chặt vào tường, làm tăng nguy cơ cháy nổ do tích tụ hóa chất.

Để giải quyết triệt để vấn đề này, hệ thống dập bụi bằng màng nước đang là phương pháp tối ưu nhất. Dưới đây, chúng tôi sẽ bóc tách chi tiết cấu tạo buồng phun sơn màng nước, giúp bạn nắm rõ các thông số kỹ thuật cốt lõi trước khi tiến hành lắp đặt hoặc bảo dưỡng định kỳ.

Buồng sơn màng nước giúp thu gom bụi sơn hiệu quả

Nội Dung Chính

Cấu tạo buồng phun sơn màng nước

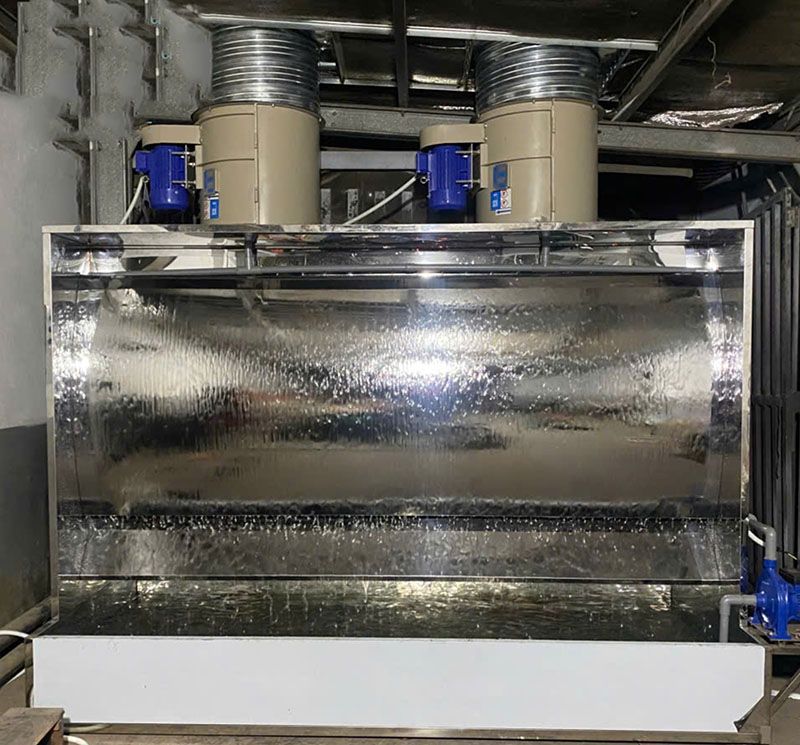

Để cỗ máy này vận hành trơn tru như một hệ sinh thái khép kín, chúng ta bắt buộc phải “giải phẫu” 5 module cốt lõi tạo nên cấu tạo buồng phun sơn màng nước. Dưới đây là bản vẽ bóc tách từng lớp để bạn dễ dàng hình dung toàn bộ cấu trúc bên trong trước khi đi sâu vào chi tiết.

1. Máng phân phối và Vách màng nước (Hệ thống tạo màng)

Chế tạo từ Inox (phổ biến là Inox 430 với độ dày 0.8mm – 1.2mm) hoặc tôn mạ kẽm cao cấp để chống ăn mòn.
Nằm ở vị trí trên cùng, máng có nhiệm vụ tiếp nhận nước từ bơm tuần hoàn. Máng được thiết kế để nước chảy tràn liên tục và đồng đều xuống bề mặt vách, tạo ra một “bức màn” nước khép kín. Màng nước này đóng vai trò như một màng lọc sinh học, trực tiếp giữ lại và cuốn trôi các hạt bụi sơn bay lơ lửng trong không khí.

2. Thân và Khung buồng sơn

Sử dụng thép chịu lực, tôn mạ kẽm hoặc thép hộp được phủ sơn tĩnh điện.
Đây là hệ thống “khung xương” vững chắc, giúp định hình toàn bộ không gian buồng sơn. Khung bệ được gia công chắc chắn để chịu được tải trọng của quạt, bơm và chống rung lắc, đảm bảo hệ thống vận hành êm ái.

3. Bể chứa nước (Thùng lắng)

Được bố trí dưới đáy buồng sơn.
Là nơi thu gom toàn bộ lượng nước và bụi sơn chảy xuống từ vách màng. Tại đây, hiện tượng phân ly tự nhiên diễn ra: bụi sơn nặng sẽ lắng xuống đáy tạo thành bùn (được vớt bỏ định kỳ), trong khi lớp nước sạch hơn ở phía trên bề mặt sẽ được máy bơm hút lên để tiếp tục chu trình tuần hoàn.

4. Hệ thống bơm nước tuần hoàn

Thường tích hợp máy bơm công nghiệp có công suất từ 1HP đến 2HP (tương đương 0.75kW – 1.5kW).
Hoạt động như “trái tim” của hệ thống, liên tục hút nước từ bề mặt bể chứa và đẩy ngược lên máng phân phối với áp suất ổn định. Hệ thống này đảm bảo màng nước luôn được duy trì liên tục, không bị ngắt quãng.

5. Bộ phận phân ly (Vách ngăn chớp / Vòi phun)

Đặt khuất phía sau lớp vách màng nước.
Đóng vai trò là màng lọc thứ cấp. Khi luồng khí mang bụi đi qua, hệ thống vách ngăn/vòi phun sẽ tạo độ rối để tách triệt để các hạt nước ra khỏi luồng khí, đồng thời “rửa” lại các hạt bụi sơn siêu nhỏ còn sót lại trước khi dòng khí tiến vào quạt hút.

6. Quạt hút hướng trục

Đường kính cánh quạt tiêu chuẩn từ D500mm – D700mm, đi kèm động cơ công suất mạnh từ 1.5kW – 3kW.
Tạo ra lực hút chân không mạnh mẽ, cưỡng bức luồng không khí (chứa bụi và mùi sơn) di chuyển thẳng về phía màng nước. Sau khi bụi đã bị nước giữ lại, quạt sẽ làm nhiệm vụ đẩy luồng khí sạch ra khỏi khu vực thao tác.

7. Hệ thống ống thải (Ống gió)

Là đường ống dẫn kín nối từ quạt hút ra môi trường bên ngoài. Hệ thống này đảm bảo luồng khí sau khi được xử lý sẽ thoát ra đúng hướng, không quay ngược lại xưởng, giữ cho môi trường làm việc luôn thông thoáng và không bị quẩn mùi.

8. Tủ điện điều khiển trung tâm

Bao gồm các linh kiện điện tử đóng/cắt, aptomat, rơ-le nhiệt, đèn báo và nút nhấn an toàn.
Là trung tâm điều khiển và bảo vệ toàn bộ hệ thống. Tủ điện giúp người dùng dễ dàng khởi động quạt và bơm, đồng thời tự động ngắt mạch khi xảy ra sự cố (quá tải, chập điện, kẹt động cơ), giúp bảo vệ tuổi thọ cho các thiết bị máy móc.

Nguyên lý hoạt động của buồng phun sơn màng nước

Quy trình hoạt động của buồng sơn màng nước diễn ra theo một chu trình khép kín qua 4 giai đoạn chính:

1. Tạo luồng khí và thu gom bụi sơn ban đầu

Khi thợ thao tác, một lượng lớn bụi và hơi sơn sẽ khuếch tán ra môi trường. Lúc này, hệ thống quạt hút công nghiệp đặt phía sau buồng tạo ra một lực hút chân không mạnh mẽ. Lực hút này lập tức kiểm soát và kéo toàn bộ luồng không khí có chứa bụi sơn lơ lửng cuốn thẳng về hướng vách màng nước, không để bụi bay ngược ra ngoài xưởng.

2. Dập bụi sơn bằng màng nước (Tiếp xúc và giữ bụi)

Hộp phân phối phía trên liên tục xả nước chảy tràn bề mặt vách (inox/tôn), tạo ra một bức màn nước khép kín. Khi luồng khí chứa bụi bị quạt hút ép va đập trực tiếp vào bề mặt này, các hạt bụi sơn ngay lập tức bị nước bám dính, giữ lại và cuốn trôi thẳng xuống dưới.

3. Phân ly nước và đẩy khí sạch ra ngoài

Sau khi xuyên qua màng nước, hỗn hợp không khí, hơi ẩm và những hạt bụi sơn siêu nhỏ còn sót lại sẽ đi qua bộ phận phân ly (vách chớp). Tại đây, dòng khí bị đổi hướng liên tục khiến các hạt nước và bụi nặng mất động năng, rớt trở lại. Luồng khí sau khi được tách hết nước và làm sạch bụi sẽ được quạt hút đẩy ra môi trường bên ngoài thông qua hệ thống ống gió.

4. Thu gom, xử lý cặn và tuần hoàn nước

Toàn bộ lượng nước dập bụi từ vách màng sẽ chảy dồn xuống bể chứa (thùng lắng) ở đáy buồng. Cặn sơn nặng sẽ dần lắng xuống đáy (thường được xử lý thêm bằng hóa chất keo tụ để tạo thành mảng nổi/chìm giúp thợ dễ dàng vớt bỏ định kỳ). Lớp nước đã được tách cặn ở phía trên tiếp tục được máy bơm hút ngược lên máng phân phối để tái sử dụng, tạo thành một chu trình tuần hoàn liên tục.

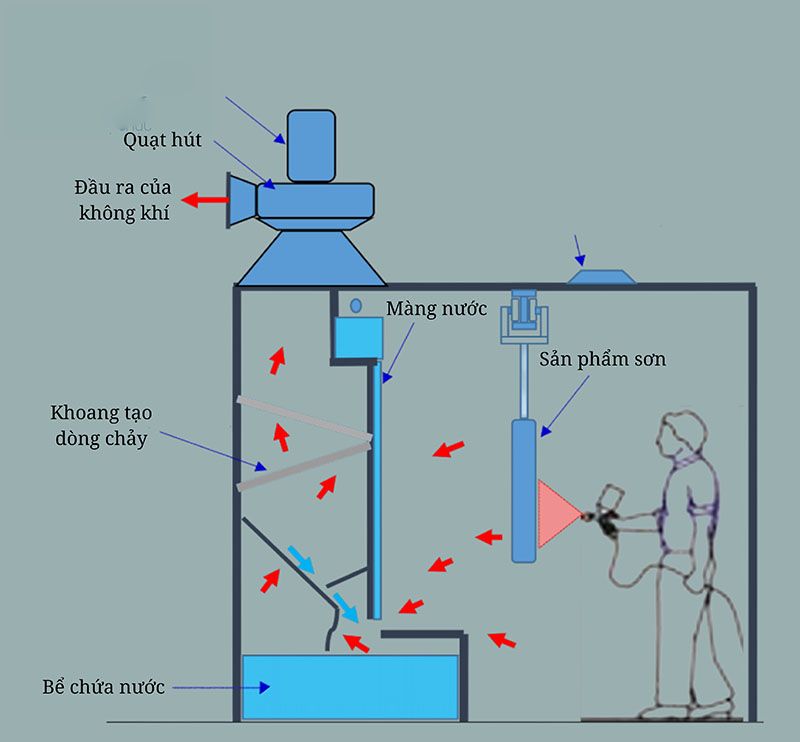

Nguyên lý hoạt động của buồng phun sơn màng nước

Xem thêm: Cách làm buồng phun sơn màng nước

Các lỗi thường gặp từ cấu tạo thiết bị và cách khắc phục

Dù hệ thống được tính toán thông số kỹ thuật chuẩn xác đến từng milimet, sau vài tháng vận hành với cường độ cao, những trục trặc cơ khí vẫn sẽ âm thầm xuất hiện. Mùi sơn bắt đầu nồng trở lại, đáy buồng phát ra tiếng ồn lạ, hay màng nước bỗng nhiên tách đôi để lộ vách trơ trụi. Để giúp bạn chủ động kiểm soát thiết bị tại xưởng, chúng tôi đã tổng hợp các phương án xử lý sự cố phổ biến nhất ngay dưới đây.

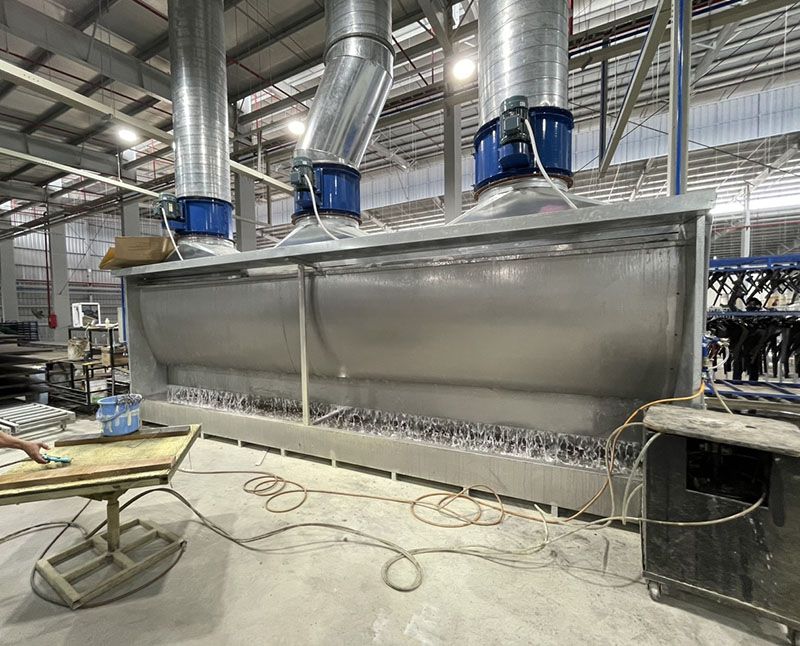

Buồng phun sơn màng nước giúp lọc bụi sơn hiệu quả

Phần lớn trục trặc kỹ thuật của buồng sơn không đến từ lỗi sản xuất, mà bắt nguồn từ thói quen vệ sinh và sự sai lệch vị trí của các cụm module qua thời gian.

Màng nước bị rách hoặc chảy ngắt quãng
- Nguyên nhân: Máng tràn bị lệch phương ngang sau quá trình rung lắc, hoặc đường ống cấp nước bị cặn sơn đóng cục làm giảm lưu lượng.
- Cách khắc phục: Đặt thước thủy nivo để cân chỉnh lại độ thăng bằng của mép máng xả. Tiến hành tháo khớp nối ống mềm và sục rửa sạch đường dẫn nước tuần hoàn.
Quạt hút phát tiếng ồn lớn và rung lắc mạnh
- Nguyên nhân: Bụi sơn khô tích tụ không đều trên các cánh quạt, làm mất độ cân bằng động của trục quay. Tình trạng này kéo dài sẽ làm mòn bạc đạn và gây cháy cuộn dây motor.
- Cách khắc phục: Ngắt nguồn điện hoàn toàn, mở nắp kiểm tra guồng quạt, dùng dao cạo chuyên dụng vệ sinh sạch toàn bộ mảng bám trên từng cánh và tra dầu mỡ định kỳ vào ổ bi.
Bơm nước tụt áp, phát tiếng rít và không lên nước
- Nguyên nhân: Rọ bơm (lưới lọc đáy) bị bao bọc kín bởi màng sơn keo tụ, hoặc van tiết lưu trên đường ống bị kẹt dị vật.
- Cách khắc phục: Rút bơm chìm lên khỏi bể chứa, vệ sinh triệt để rác thô bám quanh buồng hút, sau đó kiểm tra và siết lại các gioăng cao su chống hở khí trên đường ống cấp.

Hãy bổ sung hóa chất tách dính sơn vào bể chứa theo tỷ lệ định mức của nhà sản xuất mỗi ngày. Lớp cặn sơn sẽ tự động đông kết và nổi xốp lên bề mặt, giúp bạn vớt bỏ trong 5 phút mà không lo tắc nghẽn bơm hay quạt.

Tổng Kết

Một hệ thống dập bụi đạt chuẩn đòi hỏi sự liên kết liền mạch giữa ba trụ cột chính: Quạt hút ly tâm, Bơm nước tuần hoàn và Vách màng tràn Inox. Khi nắm vững bản chất cấu tạo buồng phun sơn màng nước, bạn không chỉ tiết kiệm hàng chục triệu đồng chi phí bảo dưỡng định kỳ mà còn trực tiếp bảo vệ sức khỏe người lao động và nâng tầm độ hoàn thiện cho sản phẩm xuất xưởng.

Nếu xưởng của bạn đặt tại khu vực miền Bắc và cần khảo sát, thi công mới hoặc cải tạo hệ thống, có thể tham khảo giải pháp buồng phun sơn màng nước Hà Nội của Nextfan với kho hàng và đội kỹ thuật ngay tại địa phương.

Công Nghị NextFan
