Cách làm buồng phun sơn màng nước chi tiết tại xưởng

08/18/2026 Nguyễn Công Nghị 143 lượt xem

Bụi sơn bay mù mịt trong xưởng không chỉ làm hỏng bề mặt sản phẩm mà còn đe dọa trực tiếp đến hệ hô hấp của thợ sơn. Thêm vào đó, mùi dung môi phát tán liên tục rất dễ gây ra những khiếu nại gay gắt từ khu vực dân cư xung quanh. Tuy nhiên, việc đầu tư một hệ thống xử lý công nghiệp nguyên chiếc thường ngốn của bạn vài chục đến cả trăm triệu đồng. Con số này rõ ràng vượt quá sức chịu đựng của các xưởng gia công quy mô vừa và nhỏ.

Nếu bạn đang tìm một giải pháp cân bằng giữa hiệu quả làm sạch và ngân sách, hướng dẫn cách làm buồng phun sơn màng nước dưới đây chính là câu trả lời. Chúng tôi sẽ bóc tách chi tiết bản vẽ cấu tạo, danh sách vật tư cần mua và quy trình từng bước để bạn tự gia công một hệ thống hút bụi sơn đạt chuẩn.

Danh sách vật tư thi công buồng phun sơn màng nước

Để quá trình gia công không bị gián đoạn, bạn cần chuẩn bị đầy đủ các loại vật tư sau đây.

Khung vách và bể chứa nước

Vật liệu tấm: Inox 304 là lựa chọn ưu tiên để chống gỉ sét tối đa trong môi trường nước và dung môi. Nếu ngân sách eo hẹp, bạn có thể dùng tôn mạ kẽm, nhưng tuổi thọ sẽ ngắn hơn. Độ dày tấm khuyên dùng từ 1.2mm đến 1.5mm.
Khung gia cố: Sử dụng thép hộp hoặc inox hộp (kích thước 40x40mm) để làm khung sườn. Khung càng vững, vách càng ít rung lắc khi quạt hút công suất lớn hoạt động.

Quạt hút phòng nổ và ống gió xả

Thông số kỹ thuật: Cần tính toán lưu lượng gió (m3/h) dựa trên thể tích buồng làm việc và lượng sơn thực tế.
Tiêu chuẩn an toàn: Đây là yếu tố sống còn. Bắt buộc phải chọn dòng quạt hút có motor phòng nổ, cánh quạt không phát sinh tia lửa điện khi cọ xát. Dung môi sơn rất dễ bay hơi, một tia lửa nhỏ tĩnh điện cũng đủ gây ra hỏa hoạn.

XEM THÊM: Hướng dẫn cách tính công suất quạt hút bụi sơn chính xác nhất

Bơm nước tuần hoàn và phụ kiện đường ống

Lựa chọn bơm: Chọn loại bơm có lưu lượng nước đủ lớn để đẩy nước lên máng tràn, đảm bảo màng nước phủ kín vách, không bị đứt đoạn.
Vật tư phụ: Chuẩn bị ống nhựa PVC cứng, van tay để điều chỉnh lưu lượng nước. Đừng quên trang bị lưới chắn rác/cặn sơn ở đầu hút của bơm để chống tắc nghẽn.

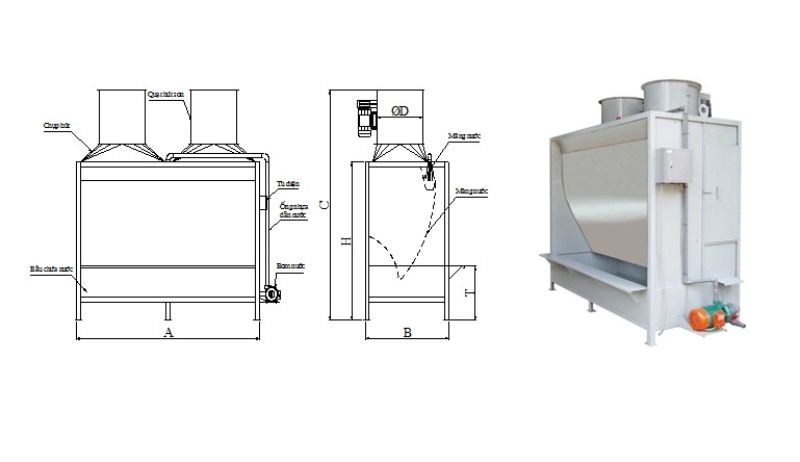

Các bộ phận chính của buồng phun sơn màng nước

Các thông số kỹ thuật quan trọng khi thiết kế buồng sơn

Bí quyết lớn nhất của một hệ thống thu hồi bụi hiệu quả là kiểm soát được tốc độ gió bề mặt (vận tốc của luồng khí đi qua khu vực thao tác). Mỗi loại vật liệu và dung môi sẽ có một tỷ trọng khác nhau, đòi hỏi lực kéo tương ứng. Dưới đây là bảng tiêu chuẩn kỹ thuật được các kỹ sư áp dụng khi tính toán thiết kế cho từng đặc thù ngành nghề:

Loại vật liệu thi công	Tốc độ gió bề mặt (m/s)	Đánh giá kỹ thuật
Gỗ nội thất, MDF	0.3 – 0.5	Đủ dập bụi gỗ và mùn sơn nhẹ, giữ ẩm tốt, tiết kiệm năng lượng cho xưởng.
Kim loại, Cơ khí	0.5 – 0.7	Lực hút sâu, xử lý tốt dòng sơn epoxy hoặc sơn công nghiệp có dung môi nặng.
Phụ tùng Ô tô, Nhựa	0.6 – 0.8	Hút triệt để tàn sơn lơ lửng nhanh chóng, đảm bảo bề mặt đạt độ bóng gương.

Từ tốc độ gió tiêu chuẩn này, chúng ta sẽ xác định được công suất “lá phổi” của hệ thống. Bạn có thể tự ước lượng nhanh lưu lượng quạt hút cần thiết thông qua công thức cơ khí cơ bản sau:

Q=S×V×3600

Trong đó:

Q: Khối lượng lưu lượng gió của quạt (m³/h).
S: Diện tích mặt cắt hở của buồng sơn (m²), tính bằng chiều rộng nhân với chiều cao thao tác.
V: Tốc độ gió bề mặt được chọn từ bảng trên (m/s).
3600: Hệ số quy đổi thời gian từ giây sang giờ.

Ví dụ thực tiễn: Nếu buồng sơn có diện tích mặt hở là 4m² dùng để phủ PU mặt gỗ ( = 0.5), hệ thống sẽ cần một quạt hút có lưu lượng tối thiểu 7.200 m³/h. Tuy nhiên, đường ống xả khí luôn tạo ra ma sát và lực cản, do đó chúng tôi thường cộng thêm 10 – 15% hệ số an toàn để đảm bảo áp suất hút không bị hao hụt trong thực tế.

Các bước làm buồng phun sơn màng nước hoàn thiện

Sau khi hoàn thiện bản vẽ thiết kế và xác định đầy đủ thông số kỹ thuật, buồng phun sơn màng nước cần được gia công, lắp ráp theo đúng trình tự. Việc thi công tuần tự giúp hệ thống đạt độ kín, vận hành ổn định và bảo đảm an toàn trong quá trình sử dụng.

Buồng sơn màng nước giúp thu gom bụi sơn hiệu quả tại nguồn, cải thiện không gian làm việc và nâng cao chất lượng sản phẩm.

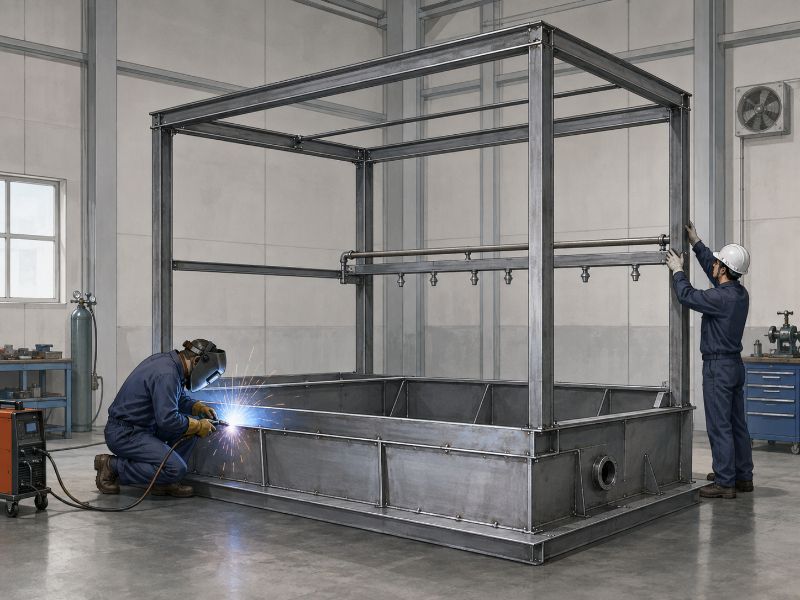

Gia công khung và hàn bể lắng nước

Bể lắng nước chịu áp lực thủy tĩnh rất lớn nên cần được gia cố bằng thép hộp hoặc hàn chấn cẩn thận (hàn Tig nếu dùng Inox). Tuyệt đối phải bơm nước ngâm thử rò rỉ trong vòng ít nhất 24 giờ. Chỉ khi bể chứa hoàn toàn kín nước, bạn mới tiến hành dựng các vách lên trên.

Dựng vách ngăn và canh chỉnh màng tràn nước

Sử dụng bulong hoặc đinh rút để liên kết vách hông, nóc và máng xối. Bước quan trọng nhất trong toàn bộ quy trình này là canh chỉnh độ thủy bình (độ bằng phẳng) của màng tràn Inox. Bạn phải dùng thước thủy (thước nivo) hoặc máy cân bằng laser để đảm bảo mép nước tràn phẳng tuyệt đối. Nếu lệch dù chỉ vài milimet, nước sẽ dồn về một góc, làm mất tác dụng dập bụi của buồng sơn.

Lắp đặt hệ thống điện và cơ khí

Lắp quạt và ống gió: Định vị quạt chắc chắn trên nóc buồng. Sử dụng keo silicon công nghiệp để chét kín các khe hở tiếp giáp. Ống gió xả cần được đưa lên cao quá mái tôn nhà xưởng để khí thoát dễ dàng.
Lắp bơm nước: Bố trí đường ống PVC nhựa cứng dẫn từ bơm lên máng. Đừng quên lắp thêm một van khóa trên đường ống này. Van này cho phép bạn tinh chỉnh áp lực nước chảy ra màng sao cho êm ái nhất.
Tủ điện an toàn: Tủ điện phải đặt bên ngoài, cách ly hoàn toàn khỏi khu vực phun sơn. Phải trang bị Aptomat riêng cho bơm và quạt, đồng thời bổ sung rơ-le nhiệt để ngắt mạch tự động nếu động cơ bị kẹt.

Những lưu ý kỹ thuật khi tự chế buồng hút bụi sơn

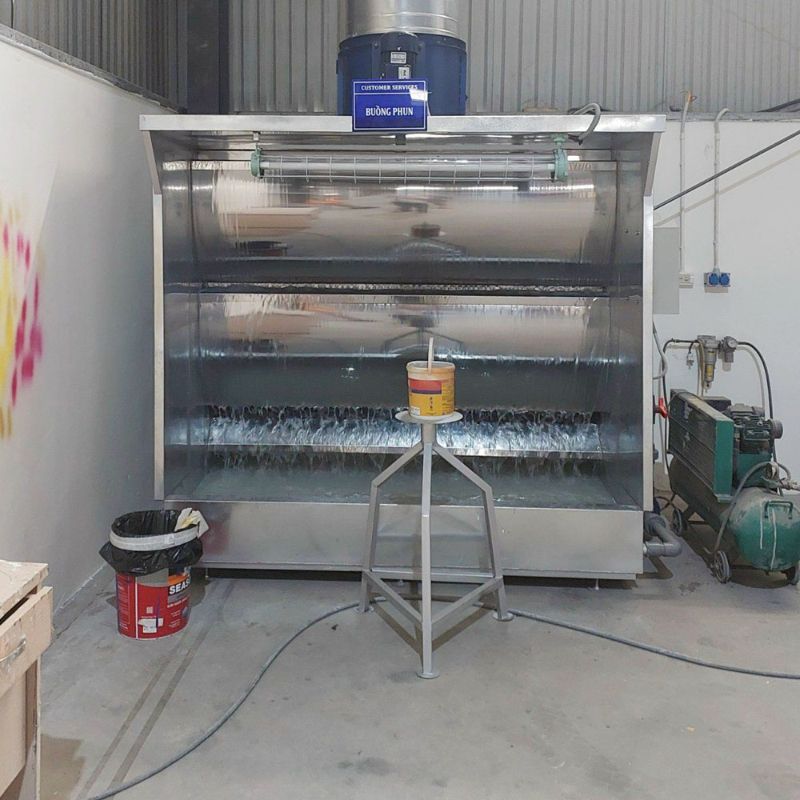

Vận hành, an toàn và bảo dưỡng buồng phun sơn màng nước tự làm

Nhiều thợ cơ khí tay ngang khi làm buồng phun sơn thường mắc phải các lỗi thiết kế cơ bản, dẫn đến hệ thống hoạt động kém hiệu quả. Dưới đây là các “bẫy” bạn cần tránh:

Lỗi rách màng nước: Nguyên nhân cốt lõi thường do tấm inox bị vênh (do quá nhiệt khi hàn Tig) hoặc bạn cân nước máng tràn bị nghiêng. Màng nước rách đồng nghĩa với việc bụi sơn bay thẳng ra ngoài.
Lỗi dội gió/hút yếu: Tiết diện đường ống xả quá nhỏ hoặc đường đi của ống quá dài so với công suất thực tế của quạt hút sẽ gây ra hiện tượng om gió, làm giảm lực hút nghiêm trọng.
Bảo trì định kỳ: Bể lắng luôn phải thiết kế vách ngăn lọc cặn sơn trước khi nước được hút trở lại bơm. Bỏ qua chi tiết này, cặn sơn sẽ quấn chặt cánh bơm, gây kẹt và cháy motor chỉ sau thời gian ngắn.

Nên tự làm buồng phun sơn màng nước hay mua sẵn?

Đến đây, bạn đã nắm trọn vẹn quy trình. Câu hỏi đặt ra là: Bạn nên tự làm hay thuê đơn vị chuyên nghiệp?

Đánh giá chi phí và rủi ro

Tự mua vật tư và gia công có thể giúp bạn tiết kiệm từ 30% – 40% chi phí so với mua sẵn, đặc biệt nếu xưởng của bạn đã có sẵn máy hàn, máy cắt và đội ngũ thợ cơ khí lành nghề. Tuy nhiên, chi phí ẩn (rủi ro) thường nằm ở kỹ thuật canh chỉnh màng nước và tính toán lực hút gió. Rất nhiều xưởng tự làm nhưng màng nước chảy không êm, lực hút yếu khiến mùi sơn vẫn nặc nồng trong xưởng, dẫn đến phải tháo dỡ và làm lại, gây lãng phí gấp đôi.

Đánh giá kỹ thuật

Mua nguyên bộ từ các công ty môi trường hoặc nhà cung cấp thiết bị công nghiệp sẽ mang lại sự yên tâm tuyệt đối. Các sản phẩm thương mại được chấn gấp bằng máy CNC nên màng nước cực kỳ phẳng và êm. Hơn nữa, bạn được bảo hành (thường từ 12-24 tháng) về khả năng xử lý mùi và bụi, đảm bảo đáp ứng được các tiêu chuẩn kiểm tra môi trường của cơ quan chức năng.

Nếu cơ sở của bạn là xưởng cơ khí, có sẵn máy chấn dập và đội ngũ thợ hàn inox lành nghề, tự làm là phương án rất khả thi. Ngược lại, nếu bạn chuyên về mộc, nhựa, hoặc sản xuất đồ thủ công mỹ nghệ, việc đầu tư một buồng phun sơn màng nước lắp ghép module sẵn sẽ đảm bảo lực hút chuẩn xác, an toàn phòng nổ và tiết kiệm thời gian gấp nhiều lần.

Nhận Ngay Báo Giá Buồng Phun Sơn Màng Nước Lắp Ghép Tiêu Chuẩn Tại Xưởng

Để một hệ thống xử lý bụi sơn tự chế vận hành ổn định lâu dài, khâu tính toán công suất quạt gió và làm thăng bằng máng nước quyết định trực tiếp đến sự thành bại của dự án. Đừng vì tiết kiệm mà cắt giảm độ dày vật liệu hay bỏ qua các tiêu chuẩn motor phòng nổ.

Hãy bắt tay vào đo đạc diện tích khu vực sơn của xưởng bạn ngay hôm nay để phác thảo kích thước buồng sơ bộ. Hoặc nhấn vào nút nhận báo giá phía trên để đội ngũ kỹ thuật của chúng tôi khảo sát và tư vấn cho bạn một phương án lắp ráp tối ưu nhất.
