Buồng sơn màng khô là gì? Cấu tạo và nguyên lý hoạt động

08/10/2026 Công Nghị NextFan 325 lượt xem

Xưởng sản xuất của bạn có đang đau đầu đối phó với tình trạng bụi sơn phát tán mù mịt, mùi dung môi nồng nặc và nỗi lo thường trực về việc không vượt qua các kỳ kiểm tra môi trường khắt khe. Tình trạng này không chỉ bào mòn sức khỏe công nhân, làm hỏng bề mặt thành phẩm mà còn đe dọa trực tiếp đến tiến độ kinh doanh nếu xưởng bị đình chỉ hoạt động.

Để giải quyết triệt để bài toán này, buồng sơn màng khô chính là phương án cứu cánh tối ưu nhất hiện nay. Thay vì chật vật xử lý cặn bùn hóa chất như công nghệ màng nước cũ, hệ thống này giúp tối ưu diện tích lắp đặt và hoàn toàn không phát sinh nước thải phức tạp. Hãy cùng chúng tôi bóc tách chi tiết về thiết bị đang thay đổi cách vận hành của hàng ngàn xưởng sản xuất hiện đại.

Buồng sơn màng khô là gì?

Buồng sơn màng khô là hệ thống hút và thu gom bụi sơn công nghiệp sử dụng các lớp lọc như giấy lọc gấp nếp, bông sợi thủy tinh và màng than hoạt tính thay vì dùng màng nước chảy tràn truyền thống. Thay vì phải xử lý cả một khối lượng lớn bùn thải chứa hóa chất, công nghệ lọc khô này giữ lại đến 98% hạt sơn lơ lửng ngay tại vách, đồng thời hấp thụ triệt để mùi dung môi trước khi không khí được xả ngược ra môi trường.

Nhờ thiết kế tối giản, loại bỏ hoàn toàn cụm bơm tuần hoàn và bể chứa nước, thiết bị này đang trở thành tiêu chuẩn mới được ứng dụng rộng rãi trong:

Xưởng mộc và nội thất: Hút sạch bụi sơn PU, sơn dầu, giữ không gian xưởng luôn khô ráo.
Gara đồng sơn ô tô: Đảm bảo luồng khí sạch, giúp bề mặt sơn xe láng mịn và không bị lẫn tạp chất.

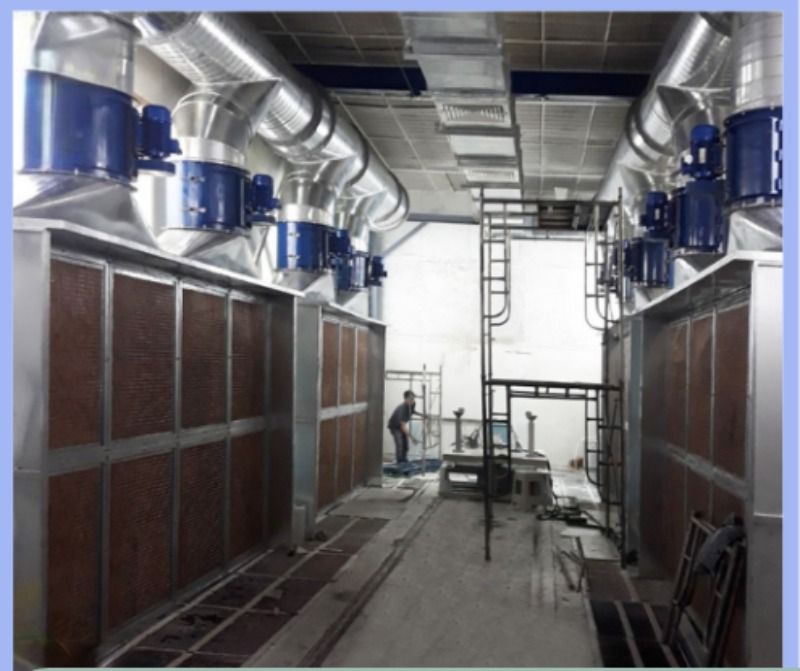

Nhà máy sản xuất cơ khí: Thu gom hiệu quả bụi sơn epoxy, sơn lót chống rỉ trên bề mặt kim loại.
Dây chuyền sơn tĩnh điện: Hỗ trợ thu hồi bột sơn dư thừa một cách nhanh chóng.

Nội Dung Chính

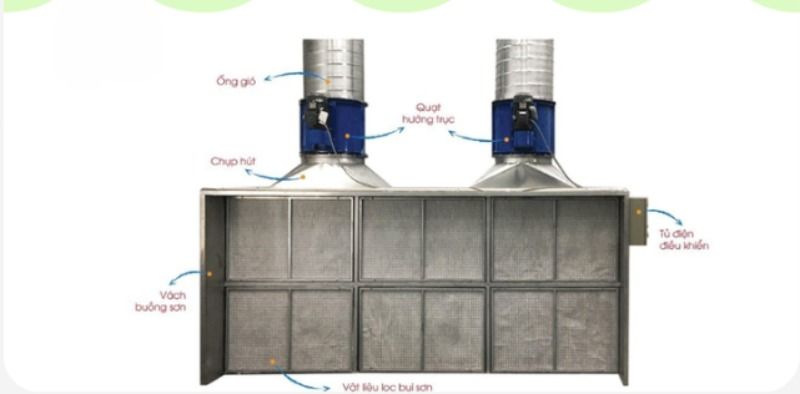

Cấu tạo chi tiết buồng phun sơn màng khô

So với cấu tạo buồng phun sơn màng nước gồm bơm tuần hoàn, máng tràn và bể chứa, buồng màng khô tinh gọn hơn nhưng đòi hỏi sự phối hợp chính xác giữa ba nhóm linh kiện cốt lõi. Hãy cùng chúng tôi “mổ xẻ” chi tiết từng bộ phận.

Hệ thống quạt hút ly tâm

Mọi hạt bụi sơn lơ lửng sẽ không thể tự động bay vào màng lọc nếu thiếu đi lực hút từ hệ thống quạt hút ly tâm. Thiết bị này đóng vai trò tạo ra áp suất âm liên tục, cưỡng bức luồng không khí ô nhiễm di chuyển theo một hướng duy nhất về phía vách lọc.

Tuy nhiên, điểm mấu chốt bạn cần đặc biệt lưu tâm khi đầu tư là tiêu chuẩn an toàn PCCC. Do môi trường làm việc đặc thù luôn đậm đặc hơi dung môi dễ bay hơi, động cơ quạt bắt buộc phải là loại quạt phòng nổ. Cấu tạo cách ly đặc biệt của loại động cơ này triệt tiêu hoàn toàn khả năng phát sinh tia lửa điện trong quá trình vận hành, bảo vệ cơ sở của bạn khỏi những tai nạn hỏa hoạn đáng tiếc.

Lớp màng lọc bụi và khử mùi

Thay vì dùng nước để dập bụi, buồng phun sơn màng khô xử lý không khí thông qua cơ chế bẫy hạt và hấp thụ với cấu trúc hai lớp chuyên biệt:

Lớp lọc sơ cấp (Xử lý hạt vật lý): Luồng khí mang theo bụi sơn sẽ va đập đầu tiên vào giấy lọc bụi sơn 2 lớp (giấy Kraft gấp nếp tổ ong) hoặc bông lọc thủy tinh. Cấu trúc zíc-zắc phức tạp của vật liệu lọc sẽ bẫy và giữ chặt đến 98% các hạt sơn lơ lửng. Cơ chế này không chỉ làm sạch luồng khí mà còn ngăn chặn bụi sơn bám dính, gây kẹt cánh quạt phía sau.
Lớp lọc thứ cấp (Xử lý mùi và khí độc): Sau khi đã gạn lọc hạt rắn, luồng khí mang mùi dung môi nồng nặc sẽ đi qua màng lọc chứa hộp than hoạt tính. Với hàng triệu lỗ xốp li ti ở cấp độ phân tử, lớp màng này làm nhiệm vụ hấp thụ triệt để VOCs (Hợp chất hữu cơ bay hơi), trả lại luồng không khí an toàn trước khi xả thẳng ra ngoài môi trường.

Tủ điện điều khiển và vách ngăn

Một hệ thống công nghiệp hiện đại không thể thiếu khả năng kiểm soát năng lượng thông minh. Tủ điện điều khiển trung tâm thường được chúng tôi tư vấn tích hợp thêm biến tần. Nâng cấp nhỏ này cho phép người thợ dễ dàng tinh chỉnh lưu lượng gió và tốc độ quạt tùy theo kích thước vật tư hoặc khối lượng công việc. Theo dữ liệu đo lường thực tế, biến tần có thể giúp xưởng cắt giảm từ 20% – 30% lượng điện năng tiêu thụ mỗi tháng so với việc chạy quạt công suất tối đa liên tục.

Bao bọc và định hướng toàn bộ luồng khí là hệ thống vách ngăn, thường được chế tạo từ tôn mạ kẽm dày dặn. Vật liệu này không chỉ chống gỉ sét cực tốt trước môi trường hóa chất mà còn đảm bảo độ kín khít tuyệt đối, không để lọt khí thải ra không gian bên ngoài.

Nguyên lý hoạt động của hệ thống hút bụi sơn khô

Buồng sơn màng khô là gì? — Buồng sơn màng khô xử lý bụi sơn phương pháp lọc vật lý, không sử dụng nước

Dưới đây là hành trình làm sạch luồng khí diễn ra chỉ trong tích tắc ngay khi hệ thống khởi động:

Bước 1: Khởi tạo áp suất âm để gom gió.

Quạt hút ly tâm hoạt động ở công suất cao tạo ra một vùng áp suất âm (lực hút chân không) cực mạnh tại khu vực thao tác. Lực hút này định hình hướng đi của luồng gió, kéo toàn bộ hạt sơn bay lơ lửng và mùi dung môi lao thẳng về phía vách lọc, tuyệt đối không cho chúng trào ngược ra không gian xưởng.

Bước 2: Phân tách cặn sơn nặng (Lọc sơ cấp).

Luồng khí chứa sơn va đập trực tiếp vào lớp giấy lọc tổ ong. Nhờ thiết kế các nếp gấp chữ V đặc thù, dòng khí bị buộc phải đổi hướng liên tục. Theo quán tính, các cặn sơn nặng, hạt keo dính không thể bẻ lái kịp sẽ bị văng ra và bám chặt vào các khe rãnh của giấy lọc.

Bước 3: Bắt giữ bụi siêu mịn (Lọc thứ cấp).

Dù đã loại bỏ phần lớn cặn thô, luồng khí vẫn mang theo những hạt bụi li ti. Lúc này, khí tiếp tục đi xuyên qua lớp bông thủy tinh lọc bụi mịn. Với mạng lưới sợi đan xen chằng chịt, lớp bông này tóm gọn nốt những hạt sương sơn kích thước siêu nhỏ (tính bằng micromet) trước khi đẩy luồng khí ra phía sau.

Bước 4: Xả khí sạch ra môi trường.

Sau khi đi qua hai màng lọc, luồng khí đã được “vắt kiệt” bụi bẩn sẽ đi qua buồng quạt và theo hệ thống ống dẫn xả an toàn ra môi trường bên ngoài.

So sánh buồng sơn màng khô và buồng sơn màng nước

Dưới đây là bài toán so sánh chi tiết dựa trên số liệu vận hành thực tế từ hàng trăm xưởng sản xuất mà chúng tôi từng khảo sát. Thay vì những lời quảng cáo chung chung, chúng ta sẽ nhìn thẳng vào 4 chỉ số sinh tử quyết định hiệu quả kinh tế của xưởng:

Tiêu chí cốt lõi	Buồng sơn màng khô	Buồng sơn màng nước
Chi phí đầu tư ban đầu	Thấp hơn khoảng 20 – 30%. Kết cấu tinh gọn, không đòi hỏi hệ thống bơm tuần hoàn bằng Inox, đường ống dẫn phức tạp hay bể chứa nước.	Cao hơn. Yêu cầu kết cấu chịu lực tốt cho màng nước, cụm bơm công suất lớn và vật liệu chống rỉ sét chuyên dụng (Inox 304).
Chi phí vận hành (Điện & Vật tư)	Tốn chi phí định kỳ thay thế giấy lọc bụi sơn và than hoạt tính. Bù lại, tiết kiệm điện năng đáng kể do chỉ sử dụng một động cơ quạt hút.	Hao tốn điện năng lớn (chạy song song quạt hút và bơm nước). Tốn kém thêm chi phí mua hóa chất đánh keo tụ sơn hàng ngày.
Vấn đề xử lý nước thải	Không phát sinh nhỏ giọt nào. Rác thải (giấy, bông lọc) ở dạng rắn, dễ dàng thu gom và xử lý. Hồ sơ môi trường cực kỳ đơn giản.	Rất phức tạp. Bắt buộc phải thuê đơn vị chuyên trách đến hút bùn thải và xử lý nước bẩn định kỳ với chi phí đắt đỏ. Dễ bị thanh tra môi trường phạt nặng.
Mức độ phù hợp với loại sơn	Tối ưu tuyệt đối cho sơn PU, sơn lót, sơn epoxy, sơn tĩnh điện. Phù hợp với lượng sơn từ ít đến trung bình.	Chịu tải tốt với lượng sơn phun liên tục, quy mô công nghiệp lớn. Xử lý tốt các loại sơn bóng cường độ cao.

Nhiều chủ xưởng chỉ nhìn vào chi phí mua giấy lọc của buồng màng khô mà quên tính hóa đơn hàng chục triệu đồng mỗi năm để thuê xe bồn hút bùn hóa chất của buồng màng nước. Khoản này còn nặng hơn nếu xưởng đang dùng buồng sơn màng nước cũ, vì bơm yếu và máng rỉ sét khiến lượng bùn phát sinh nhiều hơn. Khi đặt bút tính tổng chi phí sở hữu trong vòng 2 năm, màng khô cho thấy biên độ tiết kiệm vượt trội.

Đâu là bến đỗ dành cho bạn?

Nếu cơ sở của bạn là một xưởng gia công đồ gỗ nội thất, gara đồng sơn ô tô quy mô vừa và nhỏ, hoặc mặt bằng sản xuất nằm trong khu vực đông dân cư có sự giám sát khắt khe về môi trường buồng sơn màng khô chính là lựa chọn hoàn hảo nhất. Thiết bị này giúp bạn cắt đứt hoàn toàn “cơn ác mộng” mang tên xử lý nước thải và tối ưu hóa diện tích không gian làm việc. Dĩ nhiên, mỗi nhà xưởng sẽ có đặc thù riêng về hình dáng vật tư, tần suất phun và tốc độ gió yêu cầu.

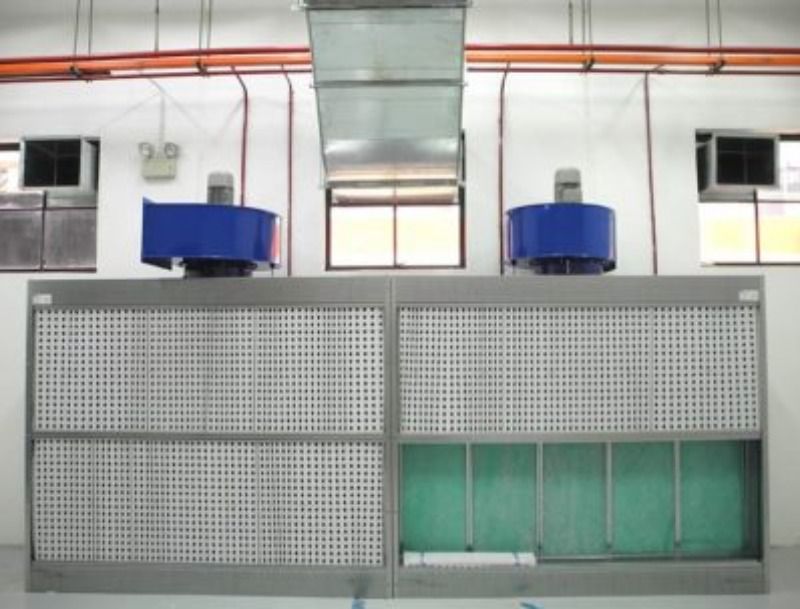

Địa Chỉ Thi Công Buồng Sơn Màng Khô Uy Tín — Nextfan – địa chỉ thi công buồng sơn màng khô chuyên nghiệp, giá rẻ

Dịch vụ thiết kế, lắp đặt buồng sơn màng khô trọn gói

Việc tự xoay xở lắp đặt hoặc giao phó cho những nhóm thợ cơ khí thiếu chuyên môn về xử lý khí thải thường dẫn đến những hệ lụy hao tài tốn của: lực hút yếu, đường ống rò rỉ mùi, và cuối cùng là hệ thống bị đình chỉ vì không vượt qua vòng kiểm duyệt của cơ quan môi trường. Việc phải tháo dỡ, đập đi xây lại không chỉ làm đứt gãy tiến độ sản xuất mà còn ngốn của bạn hàng chục triệu đồng oan uổng. Để gạt bỏ hoàn toàn những rủi ro chực chờ này, giải pháp an toàn và tiết kiệm thời gian nhất là lựa chọn dịch vụ thiết kế, lắp đặt buồng sơn màng khô trọn gói.

Dữ liệu bảo trì thực tế chỉ ra rằng, 80% các lỗi trục trặc của hệ thống hút bụi công nghiệp không đến từ linh kiện, mà bắt nguồn từ sự thiếu đồng bộ giữa khâu gia công vỏ buồng và đấu nối hệ thống điện điều khiển.

Tại đơn vị của chúng tôi, mọi mắt xích từ lên ý tưởng đến hoàn thiện đều được thực hiện khép kín bởi một đội ngũ kỹ sư chuyên trách. Chúng tôi chuẩn hóa quy trình thi công thành 5 bước minh bạch để bảo vệ tối đa quyền lợi của bạn:

Khảo sát mặt bằng tận nơi: Kỹ sư trực tiếp xuống xưởng đo đạc diện tích thực tế, đánh giá luồng gió tự nhiên, vị trí xả thải và công suất điện lưới. Bước này giúp xác định cấu hình thiết bị vừa vặn nhất, không thừa công suất gây lãng phí điện năng.
Lên bản vẽ 3D chi tiết: Thay vì những bản vẽ 2D khô khan khó hiểu, bạn sẽ cầm trên tay mô hình 3D trực quan mô phỏng tỷ lệ thực của buồng sơn. Mọi chi tiết về sơ đồ đi ống thoát khí, vị trí đặt quạt và tủ điện đều được phơi bày rõ ràng.
Báo giá vật tư minh bạch: Dựa trên bản vẽ, chúng tôi bóc tách chi tiết từng hạng mục đầu tư. Từ độ dày của vách tôn, thương hiệu của quạt hút ly tâm, cho đến từng mét dây cáp điện đều được niêm yết rõ. Chúng tôi cam kết tuyệt đối không phát sinh chi phí ẩn sau khi chốt hợp đồng.
Thi công và lắp đặt an toàn: Đội ngũ thợ lành nghề tiến hành cắt ghép, hàn nối và thiết lập hệ thống PCCC nghiêm ngặt. Mọi thao tác thi công đều bám sát 100% bản vẽ kỹ thuật đã được hai bên phê duyệt.
Nghiệm thu đo kiểm môi trường: Chúng tôi không bàn giao thiết bị bằng mắt thường. Kỹ sư sẽ sử dụng máy đo chuyên dụng test trực tiếp vận tốc gió ngay tại mặt cắt vách lọc và đánh giá mức độ sạch của khí thải. Chỉ khi các chỉ số đạt chuẩn quy định, biên bản bàn giao mới được ký kết.

Không đem con bỏ chợ sau khi lắp đặt, chúng tôi đồng hành cùng sự ổn định của xưởng bạn thông qua chính sách bảo hành toàn diện hệ thống. Hơn thế nữa, thấu hiểu nỗi lo đứt gãy vật tư, chúng tôi duy trì cam kết cung cấp vật tư tiêu hao như giấy lọc bụi sơn và than hoạt tính với mức giá sỉ tại kho trong suốt vòng đời thiết bị. Xưởng của bạn sẽ luôn được tiếp nhiên liệu để vận hành liên tục.

Quyết định chuyển đổi sang buồng sơn màng khô không đơn thuần là việc mua sắm một cỗ máy vô tri. Đây là một bước đi chiến lược giúp các xưởng sản xuất giải quyết triệt để bài toán kép: tối ưu hóa hiệu quả kinh tế nhờ cắt giảm hoàn toàn phí xử lý nước thải, đồng thời nâng tầm an toàn lao động, đáp ứng mọi tiêu chuẩn môi trường khắt khe nhất.

Đừng để năng suất lao động bị bào mòn bởi không gian mù mịt bụi sơn và mùi hóa chất. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ bạn kiến tạo một không gian làm việc sạch sẽ và hợp chuẩn ngay từ hôm nay.
