Thiết kế hệ thống thông gió cho nhà xưởng theo từng bước

Thiết kế hệ thống thông gió cho nhà xưởng cần bắt đầu từ yêu cầu sử dụng thực tế, không phải từ việc chọn quạt có công suất lớn. Một hệ thống hoạt động hiệu quả phải cung cấp đủ không khí cần thiết, tổ chức đường cấp và hút hợp lý, đồng thời phù hợp với nguồn nhiệt, bụi hoặc khí thải phát sinh trong quá trình sản xuất.

Để xây dựng phương án thiết kế, cần thực hiện theo trình tự: khảo sát nhà xưởng, xác định mục tiêu thông gió, tính lưu lượng, bố trí thiết bị và kiểm tra điều kiện vận hành. Hướng dẫn dưới đây giúp bạn hiểu từng bước, thực hiện phép tính sơ bộ và nhận biết những thông số cần làm rõ trước khi lựa chọn quạt hoặc triển khai hệ thống.

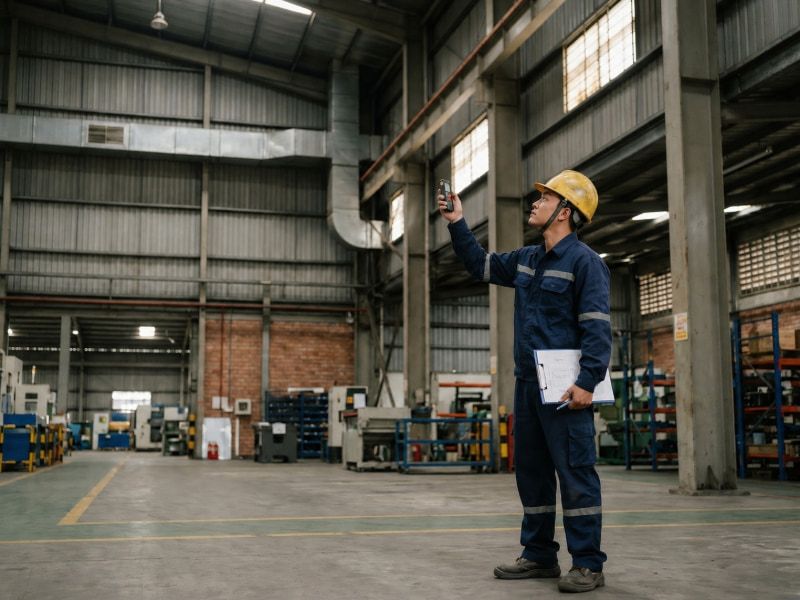

Cần khảo sát những gì trước khi thiết kế thông gió nhà xưởng?

Thông tin khảo sát quyết định cách tính toán và lựa chọn hệ thống. Hai nhà xưởng có cùng diện tích nhưng khác chiều cao, số lượng máy móc và đặc điểm sản xuất có thể cần lưu lượng thông gió rất khác nhau.

Trước khi thiết kế, cần xác định các thông tin sau:

• Kích thước nhà xưởng: Diện tích sàn, chiều cao, thể tích không gian, vị trí tường, mái, cửa ra vào và các khu vực được ngăn chia.
• Mục tiêu thông gió: Cấp không khí ngoài trời, thải khí nóng, giảm tích tụ chất ô nhiễm hoặc kết hợp nhiều yêu cầu.
• Đặc điểm sản xuất: Số người làm việc, thời gian vận hành, vị trí máy móc và các công đoạn phát sinh nhiệt, bụi, hơi hoặc khí thải.
• Điều kiện lấy và thải khí: Vị trí cửa lấy gió, cửa xả, hướng gió chủ đạo và khả năng không khí thải quay trở lại nhà xưởng.
• Điều kiện lắp đặt: Nguồn điện, không gian đặt quạt, đường đi ống gió, kết cấu chịu lực, tiếng ồn và khả năng bảo trì.

Đối với nhà xưởng có nhiều khu vực sản xuất khác nhau, nên đánh giá nhu cầu thông gió theo từng khu vực thay vì mặc định toàn bộ công trình sử dụng một phương án chung. Chẳng hạn, khu vực tập trung máy phát nhiệt có thể cần lưu lượng thải nhiệt lớn hơn, trong khi vị trí phát sinh bụi hoặc hơi hóa chất có thể cần hệ thống hút cục bộ.

Một điểm quan trọng khác là xác định mục tiêu kiểm soát nhiệt độ hay kiểm soát chất lượng không khí. Thông gió giúp trao đổi không khí với môi trường bên ngoài nhưng không đồng nghĩa với việc luôn làm giảm nhiệt độ xuống mức mong muốn. Khi nhiệt độ ngoài trời cao hoặc yêu cầu nhiệt độ trong xưởng thấp hơn nhiệt độ môi trường, cần đánh giá thêm giải pháp làm mát phù hợp.

Lựa chọn phương án thông gió phù hợp với nhà xưởng

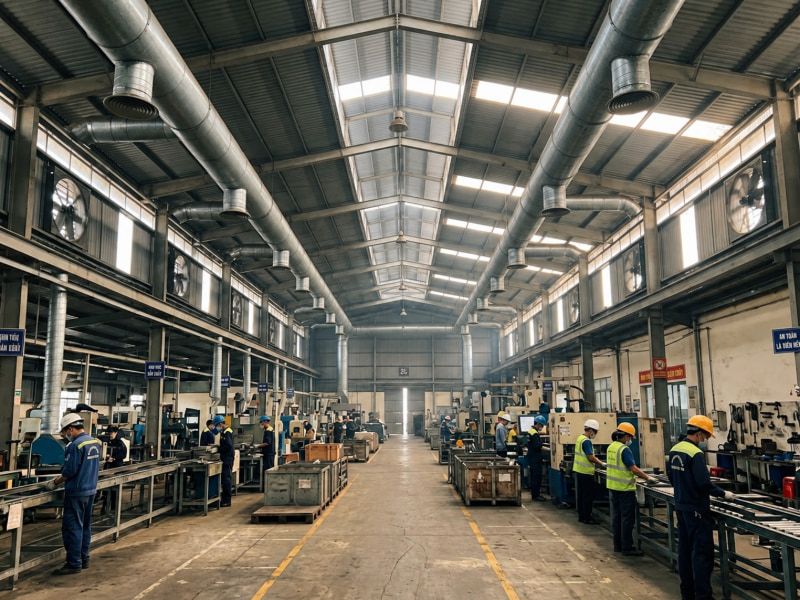

Thông gió tự nhiên, thông gió cơ khí và thông gió kết hợp đều có thể áp dụng cho nhà xưởng. Sự khác biệt nằm ở cách tạo dòng không khí, khả năng kiểm soát lưu lượng và mức độ phù hợp với điều kiện sản xuất.

Khi nào nên dùng thông gió tự nhiên, cơ khí hoặc kết hợp?

Thông gió tự nhiên tận dụng chênh lệch áp suất do gió và chênh lệch nhiệt độ để tạo dòng không khí qua cửa lấy gió, cửa mái hoặc các vị trí thông thoáng. Phương án này giảm nhu cầu sử dụng quạt nhưng khó duy trì lưu lượng ổn định khi thời tiết thay đổi.

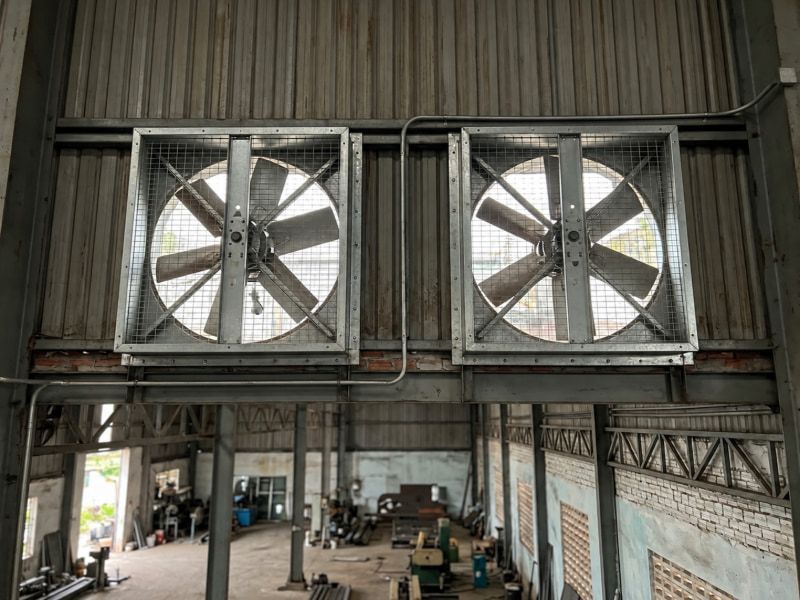

Thông gió cơ khí sử dụng quạt để hút không khí ra ngoài, cấp không khí vào hoặc kết hợp cả hai. Đối với nhà xưởng cần lưu lượng trao đổi khí tương đối ổn định, phương án cơ khí thường thuận lợi hơn trong việc tính toán và điều chỉnh. Tuy nhiên, phải kiểm tra lượng khí cấp bù và trở lực của hệ thống.

Thông gió kết hợp thích hợp khi nhà xưởng có thể khai thác gió tự nhiên trong một số điều kiện nhưng vẫn cần thiết bị hỗ trợ. Khi lựa chọn, cần xem xét cách hệ thống vận hành trong các tình huống khác nhau, tránh để cửa lấy gió và quạt hút tạo đường đi quá ngắn khiến không khí chưa lưu thông qua khu vực cần xử lý.

Nếu nguồn ô nhiễm phát sinh tập trung, chẳng hạn tại vị trí hàn, mài hoặc công đoạn tạo hơi, chỉ tăng lưu lượng thông gió tổng thể chưa chắc giải quyết được vấn đề. Khi đó cần đánh giá khả năng thu gom chất ô nhiễm ngay tại nguồn và bổ sung khí bù phù hợp.

Cách tính lưu lượng thông gió cho nhà xưởng

Lưu lượng thông gió là thể tích không khí được cấp hoặc thải trong một đơn vị thời gian, thường biểu thị bằng m³/h. Đây là thông số quan trọng để xác định quy mô hệ thống và lựa chọn thiết bị.

Tuy nhiên, không có một công thức duy nhất phù hợp với mọi nhà xưởng. Phương pháp tính cần được lựa chọn theo mục tiêu thông gió và đặc điểm môi trường sản xuất.

Nếu nhà xưởng đồng thời có nhiều yêu cầu, cần tính toán và kiểm tra các trường hợp liên quan thay vì chỉ chọn một công thức đơn giản. Lưu lượng cuối cùng phải đáp ứng những điều kiện thiết kế áp dụng, đồng thời được phân phối đến đúng khu vực cần thông gió.

Tính lưu lượng theo số lần trao đổi không khí

Phương pháp dựa trên số lần trao đổi không khí thường được sử dụng để ước lượng lưu lượng thông gió tổng thể. Cách tính gồm hai bước.

Bước 1: Xác định thể tích nhà xưởng

V = A × H

Trong đó:

• V: Thể tích không gian cần thông gió, đơn vị m³.
• A: Diện tích sàn, đơn vị m².
• H: Chiều cao không gian tính toán, đơn vị m.

Với nhà xưởng có mái dốc, trần không đều hoặc nhiều khu vực có chiều cao khác nhau, cần xác định thể tích thực tế theo hình học công trình thay vì lấy chiều cao lớn nhất nhân với toàn bộ diện tích.

Bước 2: Tính lưu lượng thông gió

Q = V × n

Trong đó:

• Q: Lưu lượng thông gió, đơn vị m³/h.
• V: Thể tích không gian cần thông gió, đơn vị m³.
• n: Số lần trao đổi không khí trong một giờ, đơn vị lần/giờ.

Ví dụ tính toán sơ bộ

Giả sử một nhà xưởng hình chữ nhật có diện tích sàn 600 m², chiều cao tính toán 6 m. Để minh họa phép tính, giả định số lần trao đổi không khí đã được lựa chọn là 5 lần/giờ.

1. Thể tích nhà xưởng: V = 600 × 6 = 3.600 m³.
2. Lưu lượng cần tính: Q = 3.600 × 5 = 18.000 m³/h.
3. Kết quả sơ bộ theo giả định trên là 18.000 m³/h.

Con số 5 lần/giờ trong ví dụ chỉ dùng để minh họa phương pháp tính, không phải định mức khuyến nghị cho mọi nhà xưởng. Trong dự án thực tế, hệ số trao đổi khí phải được lựa chọn dựa trên yêu cầu sử dụng, đặc điểm sản xuất và cơ sở kỹ thuật phù hợp.

Kết quả 18.000 m³/h cũng chưa phải thông số đủ để chốt số lượng hoặc model quạt. Khi chuyển sang lựa chọn thiết bị, cần xác định lưu lượng thực tại điều kiện vận hành, trở lực đường gió và phương án cấp không khí bù.

Khi nào không nên chỉ tính theo số lần trao đổi khí?

Phương pháp trao đổi khí theo thể tích không phản ánh đầy đủ tải nhiệt hoặc lượng chất ô nhiễm phát sinh. Vì vậy, không nên sử dụng riêng phương pháp này để kết luận hệ thống đã đáp ứng yêu cầu trong các trường hợp sau:

• Nhà xưởng có nguồn nhiệt lớn: Cần đánh giá tải nhiệt từ máy móc, công nghệ sản xuất và các nguồn nhiệt liên quan để xác định lưu lượng thải nhiệt hoặc nhu cầu làm mát.
• Khu vực phát sinh bụi, khói hoặc hơi hóa chất: Cần xem xét tính chất nguồn phát thải, khả năng hút cục bộ và yêu cầu kiểm soát nồng độ.
• Không gian có nhiều khu vực làm việc khác nhau: Tổng lưu lượng lớn vẫn có thể để lại vùng ít được trao đổi không khí nếu bố trí cấp hút không hợp lý.
• Nhà xưởng yêu cầu kiểm soát áp suất: Phải xem xét cân bằng giữa lưu lượng cấp, lưu lượng hút và lượng không khí đi qua các khe hở hoặc khu vực lân cận.

Với môi trường có khí độc, bụi cháy hoặc nguy cơ cháy nổ, phương án thông gió cần được xem xét theo yêu cầu an toàn và tiêu chuẩn chuyên ngành tương ứng. Không sử dụng riêng kết quả tính ACH để xác nhận điều kiện làm việc an toàn.

Bố trí cấp hút gió và lựa chọn thiết bị

Sau khi xác định lưu lượng, bước tiếp theo là tổ chức đường đi của không khí. Mục tiêu không đơn thuần là hút được một lượng khí nhất định ra khỏi nhà xưởng mà còn phải đưa không khí đến khu vực cần thông gió và hạn chế các vùng khí tù đọng.

Đối với hệ thống thông gió tổng thể, cần xem xét đồng thời vị trí cấp khí, quạt hút, cửa xả và những vật cản có thể ảnh hưởng đến dòng khí. Nếu chỉ lắp quạt hút mà không bố trí đường cấp bù phù hợp, lưu lượng thực tế có thể giảm do chênh lệch áp suất và trở lực gia tăng.

Tùy đặc điểm công trình, hệ thống có thể sử dụng quạt gắn tường, quạt mái, quạt kết hợp ống gió hoặc giải pháp cấp hút có tổ chức. Không phải trường hợp nào cũng cần lắp đặt ống gió trên toàn bộ nhà xưởng. Việc có sử dụng ống gió hay không phụ thuộc vào vị trí cần cấp hoặc hút khí, khả năng bố trí thiết bị và yêu cầu phân phối không khí.

Cách chọn quạt theo lưu lượng và áp suất làm việc

Hai thông số cơ bản cần xem xét khi lựa chọn quạt là lưu lượng và áp suất mà quạt có thể tạo ra tại điểm vận hành. Công suất điện hoặc kích thước quạt không đủ để xác định thiết bị có đáp ứng hệ thống hay không.

Trong hệ thống thực tế, dòng không khí phải vượt qua trở lực của cửa gió, lưới bảo vệ, ống dẫn, co nối, bộ lọc và những bộ phận liên quan. Trở lực càng lớn, lưu lượng thực tế của quạt có thể càng khác so với lưu lượng công bố ở điều kiện thử nghiệm ít trở lực.

Khi chọn quạt, nên thực hiện theo trình tự:

1. Xác định lưu lượng yêu cầu của hệ thống hoặc từng khu vực.
2. Ước tính tổn thất áp suất trên đường cấp và hút, gồm các bộ phận gây trở lực.
3. Đối chiếu lưu lượng và áp suất yêu cầu với đường đặc tính làm việc của quạt.
4. Kiểm tra công suất động cơ, điện áp, tiếng ồn, điều kiện môi trường và phương án lắp đặt.
5. Đánh giá khả năng điều chỉnh lưu lượng, vệ sinh và bảo trì trong quá trình vận hành.

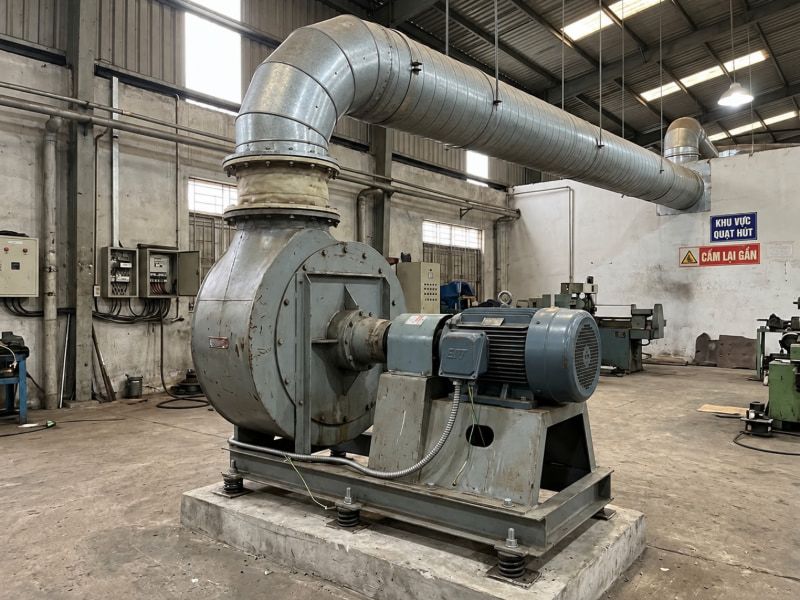

Quạt hướng trục thường được xem xét trong các ứng dụng cần lưu lượng lớn với mức trở lực phù hợp, chẳng hạn một số hệ thống thông gió qua tường hoặc đường gió tương đối ngắn. Quạt ly tâm thường thích hợp hơn khi hệ thống có yêu cầu áp suất cao hơn hoặc cần dẫn khí qua tuyến ống và thiết bị xử lý gây trở lực đáng kể. Việc lựa chọn cuối cùng vẫn phải dựa trên đường đặc tính của model cụ thể.

Ví dụ, một hệ thống có nhu cầu sơ bộ 18.000 m³/h không có nghĩa chỉ cần cộng lưu lượng danh định của các quạt cho đủ 18.000 m³/h. Nếu quạt không đạt lưu lượng đó tại áp suất làm việc thực tế, tổng lượng không khí trao đổi sẽ thấp hơn tính toán ban đầu.

Kiểm tra vị trí cấp khí và thải khí

Vị trí đặt cửa cấp và cửa thải ảnh hưởng trực tiếp đến đường đi của không khí. Cần tránh bố trí khiến không khí mới đi thẳng đến quạt hút mà chưa lưu thông qua vùng làm việc.

Khi xây dựng sơ đồ bố trí, cần kiểm tra:

• Đường cấp khí: Không khí lấy từ vị trí phù hợp, hạn chế đưa bụi, khí thải hoặc không khí ô nhiễm từ bên ngoài vào khu vực làm việc.
• Đường thải khí: Khí thải được đưa đến vị trí xả thích hợp, hạn chế quay trở lại cửa lấy gió hoặc ảnh hưởng khu vực lân cận.
• Vùng làm việc: Dòng không khí đi qua những khu vực cần thông gió, không chỉ lưu chuyển ở khu vực gần thiết bị.
• Chênh lệch áp suất: Lưu lượng cấp và hút được phối hợp theo yêu cầu của từng không gian.
• Khả năng bảo trì: Vị trí lắp quạt, cửa gió và bộ phận liên quan cho phép kiểm tra, vệ sinh và sửa chữa khi cần.

Đối với nhà xưởng có nhiều phòng hoặc khu vực phát thải khác nhau, còn phải xem xét hướng dịch chuyển không khí giữa các không gian. Việc tạo áp suất âm hoặc dương phải phục vụ mục tiêu kiểm soát cụ thể, không nên áp dụng đồng loạt cho toàn bộ công trình.

Kiểm tra thiết kế và những lỗi cần tránh

Một phương án có đủ lưu lượng trên giấy vẫn có thể hoạt động không hiệu quả nếu thiếu khí cấp bù, lựa chọn quạt sai điểm vận hành hoặc bố trí dòng khí không phù hợp. Vì vậy, trước khi triển khai cần kiểm tra đồng thời yêu cầu thiết kế, thiết bị và điều kiện lắp đặt.

Những lỗi thường gặp cần rà soát gồm:

• Chỉ tính theo diện tích sàn: Bỏ qua chiều cao và thể tích khiến việc ước lượng nhu cầu trao đổi khí thiếu cơ sở. Cần xác định thể tích thực tế của khu vực thông gió.
• Áp dụng một hệ số ACH cho mọi loại xưởng: Không xem xét tải nhiệt và nguồn ô nhiễm. Cần chọn phương pháp tính phù hợp với yêu cầu sử dụng.
• Chọn quạt theo lưu lượng danh định: Bỏ qua áp suất và trở lực đường gió. Cần đối chiếu đường đặc tính của quạt với điều kiện vận hành.
• Thiếu cửa cấp khí bù: Quạt hút làm thay đổi áp suất trong nhà xưởng nhưng không có đủ đường cấp không khí. Cần đánh giá lưu lượng và vị trí cấp bù.
• Bố trí đường gió quá ngắn: Không khí mới đi trực tiếp đến cửa hút, tạo vùng trao đổi khí kém. Cần kiểm tra đường đi của không khí qua các khu vực sử dụng.
• Không tách nguồn ô nhiễm tập trung: Chỉ tăng thông gió tổng thể dù chất ô nhiễm có thể cần thu gom ngay tại nguồn.
• Bỏ qua điều kiện bảo trì: Thiết bị đặt ở vị trí khó tiếp cận hoặc thiếu không gian vệ sinh, sửa chữa.
• Không kiểm tra vận hành sau lắp đặt: Chỉ dựa trên tính toán thiết kế mà không đánh giá lưu lượng, chiều dòng khí và các thông số vận hành thực tế.

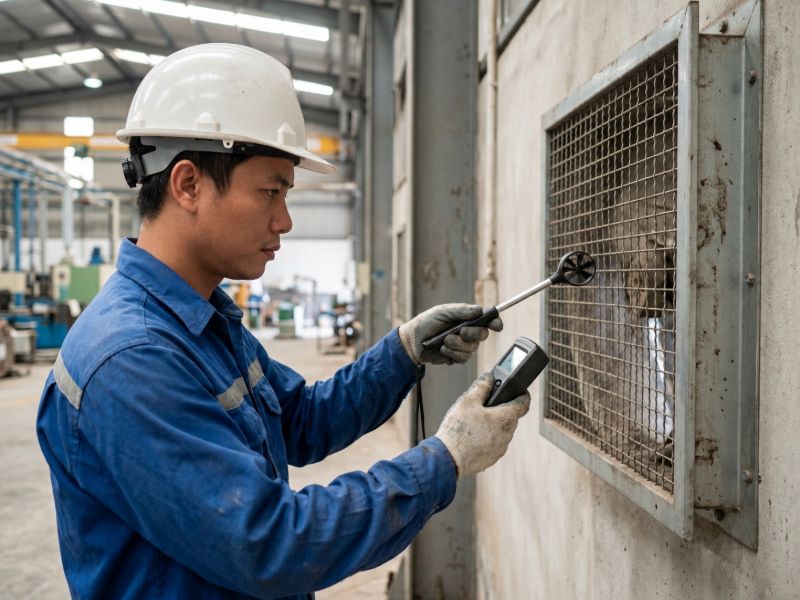

Khi cần đánh giá khả năng đáp ứng của hệ thống, việc kiểm tra có thể bao gồm đo lưu lượng hoặc vận tốc tại những vị trí thích hợp, kiểm tra áp suất, quan sát hướng dòng khí và đánh giá điều kiện làm việc. Phương pháp kiểm tra và tiêu chí chấp nhận phải phù hợp với yêu cầu thiết kế, thiết bị và quy định áp dụng.

Cần phân biệt giữa tính toán sơ bộ để lựa chọn phương án và hồ sơ thiết kế kỹ thuật dùng cho thi công, nghiệm thu. Với công trình có yêu cầu đặc biệt về an toàn, chất ô nhiễm hoặc điều kiện môi trường, phải xác định các tiêu chuẩn và quy định chuyên ngành liên quan trước khi chốt thiết kế.

Chuẩn bị thông tin để lựa chọn giải pháp thông gió

Để đánh giá phương án và lựa chọn thiết bị phù hợp, người phụ trách nhà xưởng nên chuẩn bị một bộ thông tin kỹ thuật cơ bản. Những dữ liệu này giúp hạn chế việc chọn quạt chỉ dựa trên diện tích hoặc lưu lượng ước tính.

• Mặt bằng nhà xưởng: Chiều dài, chiều rộng, chiều cao, vị trí cửa, mái và các khu vực sản xuất.
• Mục tiêu sử dụng: Cấp khí tươi, thải nhiệt, cải thiện trao đổi không khí hay kiểm soát nguồn ô nhiễm.
• Đặc điểm vận hành: Số người, thời gian hoạt động, loại máy móc và vị trí phát sinh nhiệt hoặc khí thải.
• Phương án lắp đặt dự kiến: Các vị trí có thể bố trí quạt, cửa lấy gió, cửa xả và tuyến ống gió nếu cần.
• Yêu cầu kỹ thuật: Lưu lượng đã tính sơ bộ, áp suất dự kiến, nguồn điện, giới hạn tiếng ồn và điều kiện bảo trì.

Nextfan có các nhóm sản phẩm và nội dung kỹ thuật liên quan đến quạt công nghiệp, thông gió và làm mát. Khi cần đối chiếu lựa chọn thiết bị, khách hàng có thể chuẩn bị những thông tin trên và liên hệ Nextfan qua hotline 0913.834.085 hoặc email kt.nextfan@gmail.com để trao đổi về nhu cầu sản phẩm.

Thiết kế hệ thống thông gió cho nhà xưởng cần được thực hiện theo đúng trình tự từ xác định yêu cầu, tính toán lưu lượng đến bố trí cấp hút và kiểm tra điểm vận hành của thiết bị. Công thức theo số lần trao đổi khí có thể hỗ trợ tính toán ban đầu, nhưng không thay thế việc đánh giá tải nhiệt, nguồn ô nhiễm, tổn thất áp suất và các yêu cầu an toàn thực tế. Khi những yếu tố này được làm rõ, việc lựa chọn phương án và thiết bị sẽ có cơ sở kỹ thuật đáng tin cậy hơn.
