Sơ đồ quạt hơi nước và nguyên lý hoạt động từng bộ phận

09/24/2026 Nghị Nextfan 59 lượt xem

Sơ đồ quạt hơi nước giúp hình dung vị trí các bộ phận và cách nước, không khí di chuyển bên trong thiết bị. Nước được đưa lên tấm làm mát, trong khi cánh quạt hút không khí đi qua tấm ướt rồi thổi ra ngoài. Nextfan sẽ đi từ cấu tạo đến từng bước hoạt động để bạn đọc sơ đồ dễ dàng hơn.

Nội Dung Chính

Hai đường hoạt động chính trên sơ đồ quạt hơi nước

Sơ đồ quạt hơi nước thể hiện hai đường hoạt động liên kết với nhau. Ở đường nước, bơm đưa nước từ bình chứa lên tấm làm mát; phần nước chưa bay hơi chảy về bình để tiếp tục tuần hoàn.

Ở đường gió, quạt hút không khí qua tấm làm mát đang được cấp nước rồi thổi ra ngoài. Nắm được hai đường này, bạn có thể xem sơ đồ cấu tạo bên dưới để xác định vị trí và vai trò của từng bộ phận.

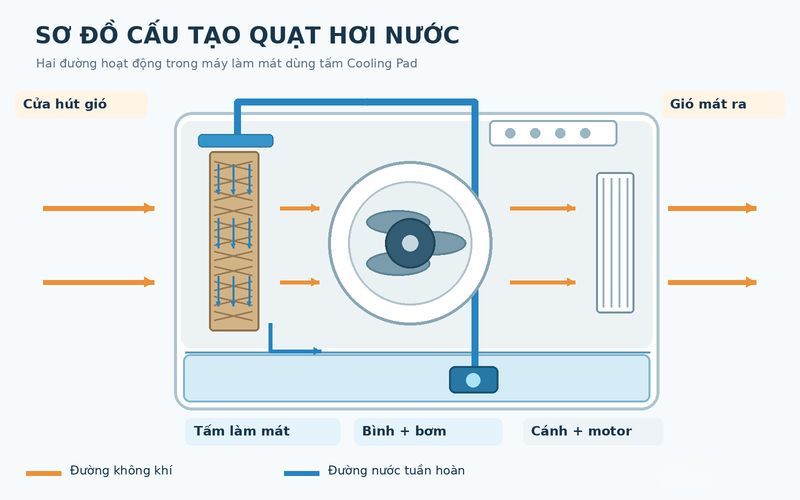

Sơ đồ quạt hơi nước chi tiết nhất

Sơ đồ dưới đây thể hiện mối liên hệ giữa các bộ phận của một quạt hơi nước dùng tấm làm mát. Đây là nguyên lý chung; vị trí, hình dạng và trang bị thực tế có thể khác nhau giữa quạt gia đình và máy làm mát công nghiệp.

Đường đi	Trình tự trên sơ đồ
Nước tuần hoàn	Bình chứa → bơm nước → ống và máng phân phối → tấm làm mát → nước dư chảy về bình
Không khí	Cửa hút gió → tấm làm mát đang ướt → cánh quạt → cửa thổi gió

Các bộ phận trên sơ đồ đảm nhận chức năng sau:

Thân quạt bao bọc và cố định các cụm linh kiện. Vỏ máy thường có cửa hút gió ở phía tấm làm mát và cửa thổi gió ở mặt trước hoặc phía trên, tùy kiểu thiết kế.
Bảng điều khiển cho phép chọn tốc độ gió và bật hoặc tắt chế độ làm mát. Một số model có thêm hẹn giờ, đảo gió hoặc điều khiển từ xa.
Motor quạt làm quay cánh quạt để tạo luồng khí xuyên qua tấm làm mát. Motor quạt và bơm nước là hai bộ phận riêng, không phải một motor kéo cả cánh quạt lẫn bơm.
Cánh quạt hút không khí vào máy và đẩy luồng khí đã đi qua tấm làm mát ra ngoài. Kiểu cánh và lưu lượng gió thay đổi theo quy mô thiết bị.
Bình chứa nước giữ lượng nước phục vụ quá trình làm mát và nhận lại phần nước chảy xuống từ tấm. Dung tích bình phụ thuộc thiết kế từng máy.
Bơm nước đưa nước từ bình lên hệ thống phân phối ở phía trên tấm làm mát. Bơm thường hoạt động khi người dùng chọn chế độ làm mát.
Tấm làm mát Cooling Pad có cấu trúc nhiều khe để nước dàn trên bề mặt và không khí đi xuyên qua. Tấm thường làm từ vật liệu cellulose; nước bay hơi tại đây và lấy nhiệt từ luồng khí.
Ống dẫn và máng phân phối nước đưa nước từ bơm đến mép trên của tấm làm mát, giúp nước thấm xuống tương đối đều. Nếu đường dẫn bị tắc, một phần tấm có thể vẫn khô.
Phao hoặc cảm biến mực nước được trang bị trên một số model để theo dõi tình trạng nước trong bình và hỗ trợ bảo vệ bơm. Chức năng cụ thể cần đối chiếu theo máy.
Lưới lọc bụi, nếu có, giữ lại bụi thô ở cửa hút trước khi không khí đi qua tấm làm mát. Lưới bẩn có thể cản trở lưu lượng gió.

Nguyên lý làm mát của quạt hơi nước

Khi bật chế độ quạt, motor làm quay cánh để tạo gió. Nếu chỉ chạy quạt mà chưa bật chế độ làm mát, bơm nước có thể không hoạt động; vì vậy gió thổi ra chưa đi qua tấm được cấp nước liên tục.

Khi bật chế độ làm mát, quá trình diễn ra theo trình tự sau:

Bơm hút nước từ bình chứa và đẩy nước theo ống dẫn lên máng phân phối.
Nước thấm xuống tấm Cooling Pad, tạo bề mặt ẩm trên đường không khí đi vào máy.
Cánh quạt hút không khí bên ngoài đi qua các khe của tấm làm mát.
Một phần nước bay hơi khi tiếp xúc với luồng khí, hấp thụ nhiệt và làm giảm nhiệt độ của không khí đi qua tấm.
Quạt thổi luồng khí đã được làm mát ra cửa gió để cấp cho khu vực sử dụng.
Phần nước chưa bay hơi chảy về bình, tiếp tục được bơm lên trong chu trình tiếp theo.

Hai đường chuyển động này diễn ra đồng thời nhưng do bơm nước và motor quạt đảm nhiệm riêng. Mức giảm nhiệt thực tế không cố định; nó phụ thuộc nhiệt độ và độ ẩm không khí đầu vào, mức độ ướt của tấm, lưu lượng gió và khả năng thông thoáng của không gian.

nguyen-ly-quat-hoi-nuoc

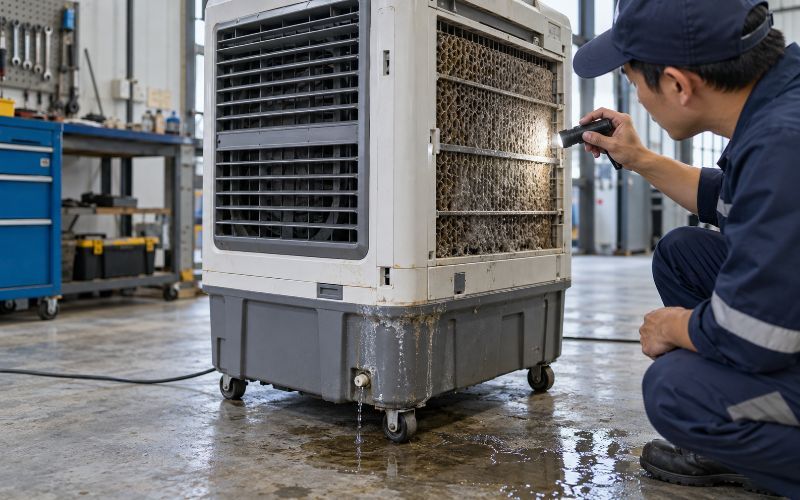

Các lỗi thường gặp ở quạt hơi nước

Sau khi hiểu đường nước và đường gió trên sơ đồ, bạn có thể dựa vào biểu hiện của máy để xác định bộ phận cần quan sát trước. Luôn ngắt điện trước khi mở vỏ, tháo tấm hoặc chạm vào các linh kiện bên trong.

Quạt chạy nhưng không mát hoặc không bơm nước

Trước tiên, kiểm tra máy đã bật chế độ làm mát và bình còn đủ nước hay chưa. Nếu bơm không đưa nước lên, hãy quan sát ống dẫn, máng chia nước và độ ướt của tấm làm mát quạt hơi nước. Khi các đường nước thông thoáng mà bơm vẫn không chạy, nguyên nhân có thể nằm ở bơm, phao hoặc mạch điều khiển. Không kết luận bo quạt hơi nước hỏng chỉ vì máy đang thổi gió nóng.

Quạt phát ra mùi tanh hoặc ẩm mốc

Nước để lâu trong bình, cặn bẩn ở đáy máy và tấm làm mát ẩm kéo dài có thể gây mùi. Hãy xả nước cũ, làm sạch bình, kiểm tra tấm và để các bộ phận khô theo hướng dẫn của model. Nếu mùi xuất hiện ngay sau khi thay nước, cần kiểm tra cả chất lượng nguồn nước và những vị trí đọng nước khó nhìn thấy.

Quạt kêu to hoặc rung lắc bất thường

Quan sát cánh quạt có chạm vỏ hoặc bị bám bẩn lệch một bên không; đồng thời kiểm tra vị trí đặt máy và các chi tiết lắp ghép bị lỏng. Tiếng ù đi kèm cánh không quay là dấu hiệu cần dừng máy, tránh để motor nóng kéo dài. Không đưa tay hoặc dụng cụ vào cánh khi máy còn điện.

Nước tràn hoặc rò rỉ ra sàn

Kiểm tra lượng nước trong bình, nắp hoặc nút xả, ống dẫn và điểm nối của máng phân phối. Nước chảy lệch khỏi tấm làm mát, bình nứt hoặc phao cấp nước bị kẹt trên model có cấp nước tự động đều có thể gây tràn. Ngắt điện và lau khô khu vực quanh máy trước khi tìm vị trí rò.

Khám phá các mẫu quạt hơi nước bán chạy tại Nextfan

Nguyên lý nước tuần hoàn và không khí đi qua tấm ướt cũng áp dụng cho các dòng máy làm mát quy mô lớn. Để chọn thiết bị cho nhà xưởng, nên đối chiếu lưu lượng gió, hướng thổi, dung tích bình và điều kiện thông gió của khu vực sử dụng. Nếu cân nhắc quạt hơi nước công nghiệp cũ để tiết kiệm ngân sách, hãy dùng chính sơ đồ phía trên làm checklist: kiểm tra bơm, đường dẫn nước, tấm làm mát và tình trạng bình chứa trước khi chốt máy.

Bạn có thể tham khảo các nhóm quạt công nghiệp phun hơi nước tại Nextfan theo nhu cầu sau:

Với không gian cần máy di động và mức công suất động cơ vừa phải, dòng quạt hơi nước công nghiệp 750W là một lựa chọn để đối chiếu thông số lưu lượng, điện áp và bình nước.
Với khu vực cần lưu lượng gió cao hơn, các mẫu quạt hơi nước công nghiệp 1500W cần được chọn theo lưu lượng thực tế và cách bố trí cửa gió, không chỉ theo số watt.
Với nhu cầu phân phối gió ở nhiều độ cao, cấu hình quạt hơi nước công nghiệp 2 tầng cho phép tham khảo kiểu thân máy và số tầng cửa gió phù hợp mặt bằng.

Tên dòng sản phẩm chỉ giúp khoanh vùng lựa chọn. Trước khi mua, hãy đối chiếu thông số của từng model cụ thể với diện tích, độ thoáng và hướng cần cấp gió; Nextfan có thể tư vấn cấu hình phù hợp khi nhận thông tin về không gian sử dụng.
