Cách đấu sơ đồ dây quạt hơi nước 7 dây: Dây nguồn, tốc độ, bơm nước và đảo gió

Bó dây bảy sợi rối tung trong hộp điện, nhãn đã bong, màu dây bạc màu vì hơi ẩm, đấu mò một lần có thể khiến cuộn dây motor cháy đen chỉ sau vài phút cấp nguồn. Vì vậy, bạn cần nắm chắc sơ đồ đấu dây quạt hơi nước 7 dây.

Nextfan chia sẻ chi tiết cách nhận diện từng nhóm dây, quy trình đấu nối và cách xử lý lỗi thường gặp trong nội dung dưới đây.

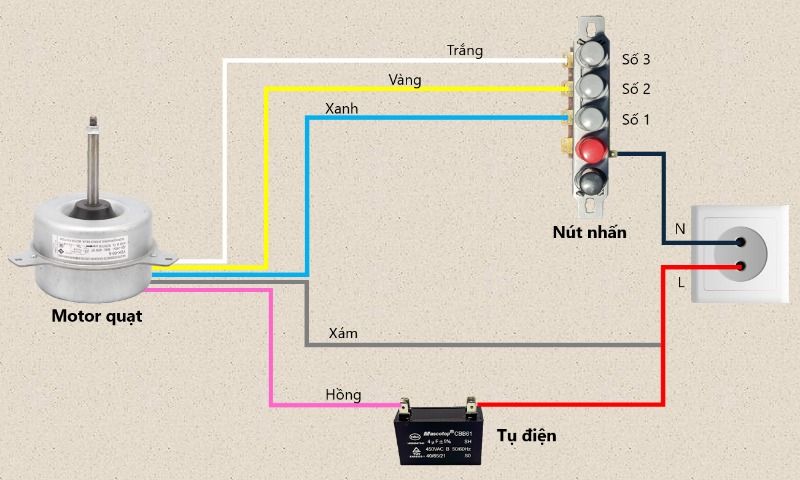

Sơ đồ đấu dây quạt hơi nước 7 dây

Sơ đồ đấu dây quạt hơi nước 7 dây là bản vẽ kỹ thuật thể hiện quan hệ nối điện giữa nguồn cấp, công tắc điều khiển, cuộn dây motor, máy bơm và motor đảo gió, cho biết chính xác mỗi sợi dây đi từ đâu tới đâu.

Một chiếc quạt cây chỉ có duy nhất motor cánh nên ba dây là đủ: một dây chung và hai hoặc ba dây tốc độ. Quạt hơi nước thêm máy bơm tuần hoàn và motor đảo gió, mỗi thiết bị đòi hỏi một đường cấp điện độc lập, chưa kể dây nối tụ điện. Con số bảy dây ra đời từ phép cộng đó chứ không phải từ thiết kế tùy tiện của nhà sản xuất.

Hệ thống điện quạt hơi nước

Bốn cụm thiết bị tiêu thụ điện trên quạt hơi nước hoạt động độc lập với nhau, mỗi cụm gắn với một nhóm dây riêng trong bó bảy sợi:

• Motor cánh quạt: chiếm công suất lớn nhất, nhận điện qua dây chung và một trong ba dây tốc độ tùy vị trí công tắc. Đây là cụm quyết định lưu lượng gió thổi ra.
• Máy bơm nước tuần hoàn: bơm chìm đặt trong khay chứa, hút nước đẩy lên máng phân phối phía trên tấm làm mát. Công suất nhỏ, thường chỉ vài chục watt.
• Motor đảo gió: motor giảm tốc công suất rất nhỏ, kéo cơ cấu lắc cánh hướng gió sang trái phải. Chạy liên tục khi được bật, không phân cấp tốc độ.
• Tụ điện khởi động: không tiêu thụ điện năng theo nghĩa thông thường nhưng chiếm một đầu dây, giữ vai trò tạo lệch pha cho motor một pha khởi động được.

Chức năng 7 dây điện trên quạt hơi nước

Từng nhóm dây sẽ được mô tả chi tiết theo thứ tự quan trọng giảm dần, kèm đặc điểm nhận biết thực tế dưới đây:

Dây chung (dây nguội)

Dây chung đóng vai trò điểm quy chiếu của cả hệ thống, mọi cuộn dây và mọi phụ tải đều có một đầu nối về sợi dây này.

Đặc điểm nhận biết dây chung trong thực tế:

• Màu sắc thường gặp: đen hoặc trắng trên phần lớn dòng quạt lưu hành tại Việt Nam, tuy nhiên đây chỉ là quy ước lỏng lẻo.
• Đặc trưng điện trở: khi đo lần lượt dây chung với ba dây tốc độ, cả ba phép đo đều cho giá trị hữu hạn và tuân theo quy luật cộng dồn — trị số đo giữa hai dây tốc độ bất kỳ luôn bằng tổng hai trị số đo từ dây chung tới hai dây đó.
• Số mối nối: trên một số dòng quạt, dây chung được bấm chung cosse với nhiều nhánh, có thể nhận ra bằng mắt qua đầu nối nhiều sợi.

Ba dây tốc độ quyết định số vòng quay của motor cánh quạt

Ba dây tốc độ đi vào ba điểm trích khác nhau trên cuộn dây stator, mỗi điểm trích tương ứng một số vòng dây khác nhau và cho ra một cấp gió riêng.

Nguyên lý phân cấp tốc độ dựa trên quan hệ giữa số vòng dây và điện trở. Cuộn dây càng nhiều vòng thì điện trở càng lớn, dòng qua cuộn càng nhỏ, từ trường yếu đi và tốc độ quay giảm xuống. Từ đó rút ra quy tắc nhận dạng rất đơn giản khi đo bằng VOM:

• Dây cho trị số điện trở lớn nhất so với dây chung là dây tốc độ số 1 — cấp gió thấp.
• Dây cho trị số trung bình là dây tốc độ số 2 — cấp gió vừa.
• Dây cho trị số nhỏ nhất là dây tốc độ số 3 — cấp gió mạnh.

Dây bơm nước

Dây bơm nước là một đường cấp nguồn riêng, hoàn toàn tách khỏi mạch tốc độ của motor cánh, cho phép bật tắt chức năng làm mát bay hơi mà không ảnh hưởng tới gió.

Thiết kế độc lập này phục vụ một nhu cầu rất thực tế. Vào những ngày độ ẩm không khí đã cao, người dùng chỉ muốn quạt thổi gió khô, không cần phun ẩm thêm. Khi đó công tắc bơm được tắt, motor cánh vẫn chạy bình thường ở ba cấp tốc độ. Ngược lại, nếu dây bơm bị đấu nhầm vào cùng nhánh với cuộn tốc độ, bơm sẽ bật tắt theo motor cánh và nhận điện áp không đúng định mức.

Trên thực tế, dây bơm thường có tiết diện nhỏ hơn dây tốc độ do dòng tải thấp, đây cũng là một manh mối nhận dạng bằng mắt trước khi đo.

Dây đảo gió

Dây đảo gió cấp điện cho một motor giảm tốc công suất nhỏ, kéo cơ cấu cam làm cánh hướng gió quét qua lại theo phương ngang.

Motor đảo gió đấu song song trực tiếp với nguồn qua một công tắc riêng, không đi qua bất kỳ cuộn số nào. Đặc điểm dễ nhận biết nhất là cặp dây này rất mảnh, thường chỉ bằng nửa tiết diện dây tốc độ, và khi đo điện trở cho trị số cao do cuộn dây motor nhỏ có rất nhiều vòng.

Ở một số dòng quạt hơi nước công nghiệp, cơ cấu đảo gió được thay bằng cánh hướng gió chỉnh tay hoặc motor đảo gió tích hợp sẵn trong bo mạch, khi đó bó dây có thể rút xuống còn sáu sợi.

Bảng tra màu dây quạt hơi nước theo các dòng phổ biến

Màu dây trên quạt hơi nước tuân theo một số quy ước tương đối phổ biến, giúp bạn khoanh vùng nhanh trước khi xác nhận lại bằng đồng hồ đo.

Các quy ước màu thường gặp:

• Dây đen hoặc trắng: dây chung, đây là quy ước ổn định nhất và ít khi sai lệch giữa các hãng.
• Dây đỏ: thường là tốc độ số 3, cấp gió mạnh nhất.
• Dây vàng hoặc cam: tốc độ số 2, cấp gió trung bình.
• Dây xanh dương hoặc xanh lá: tốc độ số 1, cấp gió nhẹ.
• Dây nâu hoặc xám: cấp nguồn cho máy bơm nước.
• Dây tím hoặc hồng: cấp nguồn cho motor đảo gió.

Dụng cụ và điều kiện an toàn cần chuẩn bị trước khi đấu dây quạt hơi nước

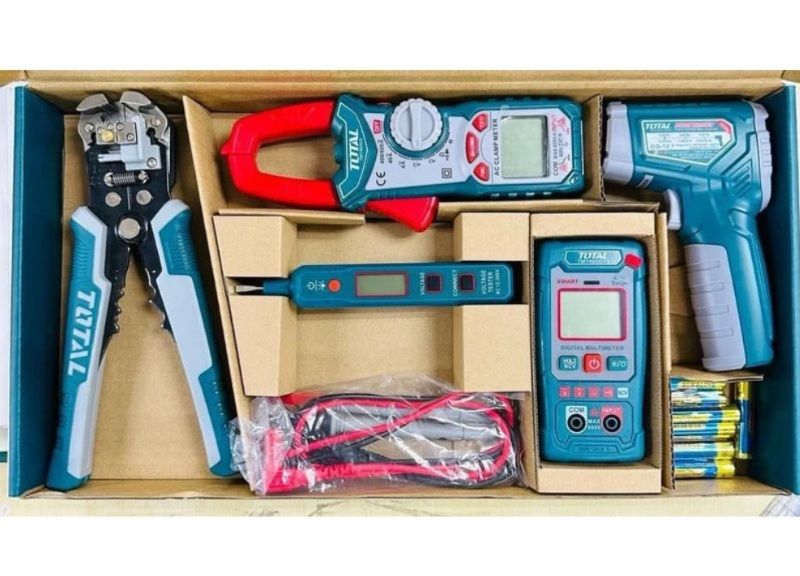

Bộ dụng cụ

Bộ dụng cụ tối thiểu cho công việc đấu dây quạt hơi nước gồm:

• Đồng hồ VOM: dụng cụ không thể thiếu, dùng đo điện trở để xác định dây chung và phân cấp ba dây tốc độ. Thang đo điện trở ở mức phù hợp với dải trị số cuộn dây motor.
• Bút thử điện: kiểm tra xác nhận đã ngắt nguồn hoàn toàn trước khi thao tác, đồng thời dò rò điện ra vỏ sau khi lắp xong.
• Kìm tuốt dây và kìm bấm cosse: tạo mối nối gọn, tiếp xúc tốt, tránh tình trạng tuốt bằng dao làm đứt sợi đồng gây phát nhiệt tại điểm nối.
• Ống gen co nhiệt và băng keo điện: bọc kín mối nối, yếu tố bắt buộc với thiết bị vận hành trong môi trường ẩm.
• Đầu cosse các cỡ: nối chắc chắn vào chân công tắc hoặc bo mạch, chống tuột trong quá trình quạt rung.

Thao tác bắt buộc trước khi chạm vào dây

Ngắt aptomat rồi xả tụ là cặp thao tác mở đầu không được bỏ qua, bởi tụ điện vẫn giữ điện tích ở mức nguy hiểm ngay cả khi nguồn đã cắt hoàn toàn.

Tụ điện trong motor quạt tích trữ năng lượng và không tự phóng hết ngay sau khi mất nguồn. Chạm tay trực tiếp vào hai cực tụ có thể gây giật mạnh, đủ để làm bạn giật mình mất thăng bằng khi đang đứng trên thang. Cách xả tụ an toàn là dùng một điện trở công suất nối qua hai cực trong vài giây, hoặc dùng tô vít có cán cách điện tốt nối tắt hai cực nếu không có điện trở sẵn, tuy cách sau tạo tia lửa và làm giảm tuổi thọ tụ.

Sau khi xả xong, dùng bút thử điện kiểm tra lại lần nữa trên dây nguồn trước khi bắt đầu tháo mối nối.

Quy trình đấu sơ đồ dây quạt hơi nước 7 dây

Dưới đây là chi tiết từng bước:

Bước 1: Ngắt nguồn, tháo vỏ và chụp lại hiện trạng đấu nối cũ

Sau khi ngắt aptomat, rút phích cắm và xả tụ, bạn tháo nắp hộp điện rồi chụp ảnh toàn bộ cách đấu nối hiện có từ nhiều góc. Kể cả khi quạt đang lỗi, cách đấu cũ vẫn chứa thông tin giá trị: vị trí chân công tắc, hướng đi dây, điểm bấm chung. Nhiều trường hợp chỉ một dây tuột khỏi cosse, việc có ảnh gốc giúp khôi phục trong vài phút thay vì phải đo lại từ đầu.

Tiếp đó, dùng băng keo giấy dán nhãn tạm lên từng sợi dây trước khi tháo, ghi rõ vị trí cũ. Tiêu chí hoàn thành bước một là mọi sợi dây đều có nhãn và có ít nhất ba tấm ảnh hiện trạng.

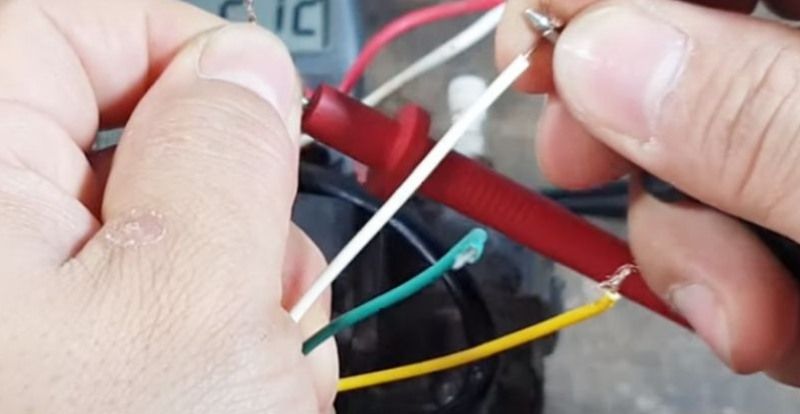

Bước 2: Xác định dây chung bằng phương pháp đo điện trở ba cặp

Tách riêng bốn sợi dây đi vào motor cánh, tạm gọi là A, B, C, D. Đặt VOM ở thang đo điện trở rồi đo lần lượt sáu cặp: A-B, A-C, A-D, B-C, B-D, C-D. Ghi lại toàn bộ trị số. Dây chung là sợi thỏa mãn điều kiện: khi lấy sợi đó làm gốc, ba trị số đo tới ba sợi còn lại cộng lại theo từng cặp sẽ đúng bằng trị số đo trực tiếp giữa hai sợi đó với nhau.

Cách kiểm tra nhanh hơn: sợi nào cho ba trị số đo nhỏ nhất trong toàn bộ phép đo thì đó chính là dây chung, vì mọi đường đi từ dây chung tới các điểm trích đều ngắn hơn đường đi giữa hai điểm trích với nhau. Tiêu chí hoàn thành bước hai là xác định chắc chắn một sợi duy nhất làm dây chung, không còn nghi ngờ giữa hai phương án.

Bước 3: Phân biệt ba dây tốc độ theo trị số điện trở tăng dần

Lấy dây chung làm mốc, so sánh ba trị số điện trở đo được. Sợi có trị số lớn nhất là tốc độ số 1 tương ứng gió nhẹ, sợi trung bình là tốc độ số 2, sợi nhỏ nhất là tốc độ số 3 cho gió mạnh nhất. Dùng bút lông hoặc nhãn dán ghi rõ số 1, 2, 3 lên từng sợi để tránh nhầm lẫn trong lúc đấu nối.

Trường hợp hai sợi cho trị số gần bằng nhau, cần đo lại với thang đo chính xác hơn và kiểm tra tiếp xúc que đo, vì chênh lệch giữa các cấp tốc độ trên motor chất lượng thấp đôi khi khá nhỏ. Tiêu chí hoàn thành bước ba là ba sợi dây đều được đánh số rõ ràng.

Bước 4: Đấu dây chung và ba dây tốc độ vào công tắc chọn tốc độ

Sơ đồ đấu như sau: dây lửa từ nguồn đi vào chân chung của công tắc chọn tốc độ. Ba chân ra của công tắc nối lần lượt tới ba dây tốc độ số 1, số 2, số 3 theo đúng thứ tự đã đánh dấu. Dây nguội từ nguồn nối thẳng vào dây chung của motor. Cách bố trí này đảm bảo tại mỗi vị trí công tắc, chỉ duy nhất một cuộn số được cấp điện.

Lưu ý: Tuyệt đối không để hai dây tốc độ chạm vào cùng một chân công tắc hoặc chạm nhau trong quá trình luồn dây. Tiêu chí hoàn thành bước bốn là đo thông mạch từ chân chung công tắc tới từng cuộn số riêng biệt ở từng vị trí xoay, không có vị trí nào cho thông mạch đồng thời hai cuộn.

Bước 5: Đấu dây bơm nước và dây đảo gió vào công tắc phụ

Dây bơm nước và dây đảo gió cùng lấy điện từ dây lửa của nguồn, mỗi dây đi qua một công tắc riêng rồi về tải, đầu còn lại của cả hai tải nối chung vào dây nguội. Điểm cốt lõi cần nhớ là hai nhánh này mắc song song với mạch motor cánh, tuyệt đối không mắc nối tiếp và không lấy điện từ đầu ra của cuộn tốc độ.

Sai lầm hay gặp là lấy nguồn cho bơm từ một chân ra của công tắc tốc độ, khiến bơm chỉ chạy khi quạt ở một cấp gió nhất định và nhận điện áp đã sụt qua cuộn dây. Tiêu chí hoàn thành bước năm là bật tắt công tắc bơm không làm thay đổi hoạt động của motor cánh và ngược lại.

Bước 6: Đấu tụ điện, bọc kín mối nối và thu gọn dây

Tụ điện được nối vào hai đầu dây theo đúng vị trí đã ghi nhận ở ảnh hiện trạng, cụ thể là nối giữa đầu cuộn đề và đầu cuộn chạy của motor. Sau khi mọi mối nối đã bấm cosse chắc chắn, luồn ống gen co nhiệt qua từng mối rồi dùng máy sấy nhiệt làm co kín. Cuối cùng, bó gọn dây bằng dây rút nhựa và cố định vào khung máy.

Nguyên tắc bố trí dây cần tuân thủ: dây không được đi ngang qua vùng cánh quạt quay, không võng xuống phía khay chứa nước, không tì lên cạnh sắc của khung kim loại. Tiêu chí hoàn thành bước sáu là kéo nhẹ từng mối nối không bị tuột và toàn bộ bó dây nằm gọn trong máng đi dây.

Tụ điện của quạt hơi nước phải đấu đúng vị trí giữa cuộn đề và cuộn chạy

Tụ điện là linh kiện tạo độ lệch pha giữa hai cuộn dây trong motor một pha, nhờ đó sinh ra từ trường quay giúp motor tự khởi động mà không cần tác động cơ học từ bên ngoài.

Để hiểu rõ hơn vai trò này, cần nhớ rằng motor một pha về bản chất không tự tạo được từ trường quay. Dòng điện xoay chiều một pha chỉ tạo ra từ trường đập mạch tới lui, không có chiều quay xác định. Tụ điện mắc nối tiếp với cuộn đề làm dòng qua cuộn này lệch pha khoảng chín mươi độ so với dòng qua cuộn chạy, hai từ trường lệch pha cộng lại cho ra từ trường quay và rotor bắt đầu quay theo.

Đây là chi tiết bị bỏ qua trong phần lớn hướng dẫn phổ thông, dù nó là nguyên nhân trực tiếp của hàng loạt sự cố sau sửa chữa.

Cách chọn trị số tụ theo công suất motor quạt hơi nước

Trị số tụ được chọn theo công suất motor, tuân thủ đúng thông số ghi trên nhãn motor hoặc trên thân tụ cũ là cách an toàn nhất.

Nguyên tắc chung khi lựa chọn tụ thay thế:

• Giữ nguyên trị số điện dung: thay tụ mới cùng trị số với tụ cũ, sai lệch cho phép trong khoảng dung sai của nhà sản xuất.
• Giữ nguyên hoặc tăng điện áp định mức: tụ có điện áp chịu đựng cao hơn vẫn dùng được, nhưng tuyệt đối không dùng tụ có điện áp thấp hơn.
• Chọn tụ chuyên dụng cho motor: dùng tụ dầu dành cho động cơ, không thay bằng tụ điện tử thông thường.

Hậu quả khi chọn sai trị số khá rõ ràng. Tụ có điện dung nhỏ hơn yêu cầu làm mô men khởi động yếu, quạt quay chậm hoặc ù mà không quay. Tụ có điện dung lớn hơn khiến dòng qua cuộn đề tăng cao, motor nóng bất thường và giảm tuổi thọ cuộn dây đáng kể.

Dấu hiệu nhận biết quạt đang đấu sai tụ điện

Motor đấu sai tụ bộc lộ ra ngoài qua một nhóm triệu chứng khá đặc trưng, giúp bạn khoanh vùng nhanh mà chưa cần tháo máy.

Các dấu hiệu thường gặp:

• Quạt kêu ù nhưng cánh đứng yên: từ trường đập mạch tồn tại nhưng không đủ mô men khởi động, đây là biểu hiện kinh điển của tụ hỏng hoặc đấu sai.
• Phải quay tay mồi thì quạt mới chạy: sau khi được đẩy một lực ban đầu, motor tiếp tục quay được, xác nhận cuộn chạy vẫn tốt và vấn đề nằm ở mạch khởi động.
• Motor nóng bất thường sau mười lăm phút vận hành: sờ vào vỏ motor thấy nóng rát dù quạt chạy bình thường, dấu hiệu dòng qua cuộn đề vượt mức cho phép.
• Quạt chạy ngược chiều so với thiết kế: gió thổi yếu và cánh quay ngược hướng mũi tên, do hai đầu dây tụ bị hoán đổi vị trí.

Gặp bất kỳ dấu hiệu nào trong nhóm trên, cần ngắt nguồn ngay để tránh cuộn dây tiếp tục quá nhiệt.

Kiểm tra nguội và chạy thử có tải sau khi hoàn tất đấu dây

Quy trình nghiệm thu chia thành hai lớp tách biệt: kiểm tra nguội khi chưa cấp điện và chạy thử có tải sau khi đã xác nhận an toàn, giúp phát hiện lỗi trước khi nó gây hư hỏng.

Tiếp theo là nội dung cụ thể của từng lớp kiểm tra, đặc biệt cần thiết với quạt hơi nước lắp cố định trong nhà xưởng nơi việc tháo lắp lại rất tốn công.

Đo thông mạch và đo cách điện trước khi cấp nguồn

Lớp kiểm tra đầu tiên thực hiện hoàn toàn bằng đồng hồ đo, chưa đưa điện vào máy, nhằm loại bỏ nguy cơ chạm chập ngay từ đầu.

Các phép đo cần thực hiện:

• Đo thông mạch từng nhánh: xác nhận mỗi vị trí công tắc tốc độ chỉ thông tới đúng một cuộn số, hai nhánh bơm và đảo gió thông mạch độc lập.
• Đo chạm vỏ: đặt một que đo lên vỏ kim loại, que còn lại lần lượt chạm vào dây lửa và dây nguội, kết quả phải là hở mạch hoàn toàn.
• Đo ngắn mạch nguồn: đo giữa hai dây nguồn ở tất cả vị trí công tắc, trị số phải luôn hữu hạn và khác không, không được bằng không.

Phép đo chạm vỏ mang ý nghĩa sống còn với thiết bị có nước. Chỉ cần một sợi đồng nhỏ chạm khung máy, toàn bộ vỏ quạt sẽ mang điện và gây nguy hiểm cho người sử dụng trong môi trường sàn ẩm.

Chạy thử lần lượt ba cấp tốc độ, bơm nước và đảo gió

Lớp kiểm tra thứ hai đưa quạt vào vận hành thực tế, quan sát từng chức năng theo thứ tự từ đơn giản đến phức tạp.

Trình tự chạy thử và tiêu chí đánh giá:

• Ba cấp tốc độ: bật lần lượt số 1, số 2, số 3, lưu lượng gió phải tăng dần rõ rệt qua từng cấp, không có cấp nào trùng nhau hoặc không hoạt động.
• Bơm nước: đổ nước tới mực quy định rồi bật bơm, nước phải lên tới máng phân phối trong vòng vài chục giây và thấm đều khắp bề mặt tấm làm mát, không để vùng khô.
• Đảo gió: bật công tắc đảo, cánh hướng gió quét qua lại đều đặn, không có tiếng kẹt hoặc khựng lại giữa hành trình.
• Vận hành liên tục: để quạt chạy ở cấp gió mạnh nhất kèm bơm nước trong khoảng ba mươi phút, sau đó kiểm tra nhiệt độ vỏ motor và hộp đấu nối.

Chỉ khi cả bốn tiêu chí trên đều đạt, công việc đấu dây mới được xem là hoàn tất và có thể bàn giao.

Những lỗi thường gặp khi đấu sai dây quạt hơi nước và cách khắc phục

Các lỗi sau khi đấu dây quy về bốn nhóm hiện tượng chính: quạt không chạy, quạt chỉ chạy một cấp, bơm không lên nước và motor nóng rung bất thường, mỗi nhóm truy được về một sai sót đấu nối cụ thể.

Dưới đây là phân tích từng nhóm theo trình tự hiện tượng, nguyên nhân gốc và thao tác xử lý.

Quạt không chạy dù đã cấp nguồn

Hiện tượng quạt hoàn toàn im lặng khi bật công tắc phản ánh sự đứt gãy ở một điểm nào đó trên đường đi của dòng điện, từ nguồn tới cuộn dây motor.

Nguyên nhân theo thứ tự cần kiểm tra:

• Nhầm dây chung: sợi được chọn làm dây chung thực chất là một dây tốc độ, khiến mạch không khép kín ở mọi vị trí công tắc.
• Đứt cuộn dây motor: đo điện trở giữa các cặp dây cho kết quả vô cùng lớn, xác nhận cuộn dây đã đứt bên trong.
• Hỏng công tắc chọn tốc độ: tiếp điểm bị oxy hóa hoặc cháy do phát tia lửa lâu ngày, đo thông mạch tại chân công tắc cho kết quả hở.
• Tuột cosse hoặc đứt dây nguồn: mối nối lỏng do rung trong quá trình vận hành, đây là lỗi đơn giản nhất nhưng cũng hay bị bỏ sót.

Cách xử lý bắt đầu từ việc đo lại toàn bộ bốn dây motor để xác nhận dây chung, sau đó kiểm tra công tắc và lần lượt các mối nối.

Quạt chỉ chạy một cấp tốc độ duy nhất

Tình trạng quạt vẫn quay nhưng gió không thay đổi khi xoay công tắc cho thấy mạch phân cấp tốc độ đã bị phá vỡ, dù mạch chính vẫn nguyên vẹn.

Nguyên nhân thường gặp:

• Hai dây tốc độ chập vào cùng một chân công tắc: dòng điện luôn đi qua cuộn có điện trở thấp hơn, khiến quạt luôn chạy ở cấp gió cao bất kể vị trí công tắc.
• Đấu nhầm hai dây tốc độ vào nhau: hai sợi bị nối trực tiếp bên ngoài công tắc tạo đường tắt, vô hiệu hóa việc phân cấp.
• Đứt một hoặc hai cuộn số: các cấp còn lại không hoạt động, chỉ cấp có cuộn nguyên vẹn là chạy được.
• Công tắc hỏng tiếp điểm ở một số vị trí: xoay tới vị trí đó không có điện ra, quạt đứng hoặc giữ nguyên cấp cũ.

Xử lý bằng cách tháo toàn bộ ba dây tốc độ khỏi công tắc, đo lại điện trở từng dây với dây chung, sau đó đấu lại từng chân riêng biệt và kiểm tra thông mạch sau mỗi lần nối.

Bơm nước không lên nước dù quạt vẫn quay

Trường hợp gió vẫn thổi bình thường nhưng tấm làm mát khô ráo cho thấy vấn đề nằm hoàn toàn trong nhánh bơm, tách biệt với mạch motor cánh.

Nguyên nhân cần loại trừ theo thứ tự:

• Dây bơm đấu nhầm vào cuộn tốc độ: bơm nhận điện áp đã sụt qua cuộn dây, không đủ để quay hoặc quay rất yếu không đẩy nổi cột nước.
• Mực nước trong khay quá thấp: bơm chạy khô, hút phải không khí, có tiếng kêu khác thường và không lên nước.
• Nghẹt lưới lọc đầu hút: cặn bẩn và rêu tích tụ sau thời gian dài sử dụng làm tắc đường hút.
• Tắc ống dẫn hoặc lỗ phân phối trên máng: nước lên tới máng nhưng không nhỏ xuống được do cặn canxi bám kín các lỗ.
• Hỏng bơm: cuộn dây bơm cháy hoặc rotor kẹt do cặn, đo điện trở cuộn bơm để xác nhận.

Bắt đầu xử lý từ việc kiểm tra mực nước và vệ sinh lưới lọc — hai nguyên nhân chiếm phần lớn số ca thực tế — trước khi nghi ngờ tới lỗi đấu nối.

Motor nóng và rung mạnh sau thời gian ngắn vận hành

Hiện tượng motor nóng rát kèm rung lắc trong vòng mười lăm tới ba mươi phút đầu là cảnh báo dòng điện đang vượt mức cho phép, cần ngắt nguồn ngay.

Nguyên nhân dẫn tới tình trạng này:

• Sai trị số tụ điện: tụ có điện dung lớn hơn thiết kế làm dòng qua cuộn đề tăng vọt, sinh nhiệt liên tục.
• Đấu nhầm cuộn đề thành cuộn chạy: cuộn đề tiết diện dây nhỏ hơn, không chịu được dòng làm việc liên tục nên nóng rất nhanh.
• Chập một phần cuộn dây: lớp men cách điện đã hỏng một phần từ sự cố trước, số vòng làm việc giảm khiến dòng tăng.
• Kẹt bạc đạn hoặc khô dầu: ma sát cơ khí tăng làm motor phải sinh mô men lớn hơn, kèm theo rung và tiếng kêu rít.
• Cánh quạt mất cân bằng: cánh cong vênh hoặc bám cặn không đều gây rung, tải thay đổi liên tục làm motor nóng theo.

Thao tác đầu tiên khi gặp hiện tượng này là ngắt aptomat, chờ motor nguội hẳn rồi quay tay cánh quạt để phân biệt nguyên nhân cơ khí với nguyên nhân điện. Cánh quay nhẹ và trơn nghĩa là vấn đề nằm ở mạch điện hoặc tụ.

Sơ đồ 7 dây trình bày ở trên là cấu hình tiêu chuẩn của phần lớn quạt hơi nước đang lưu hành, nhưng khi bước vào môi trường nhà xưởng với quạt công suất lớn, số lượng dây và cách đấu nối sẽ thay đổi đáng kể.

Sơ đồ đấu dây quạt hơi nước công nghiệp khác biệt so với quạt dân dụng 7 dây

Dòng quạt công nghiệp hơi nước dùng thiết bị đóng cắt kiểu contactor thay cho công tắc cơ, tách riêng mạch động lực khỏi mạch điều khiển và yêu cầu tiết diện dây dẫn lớn hơn nhiều so với dòng dân dụng 7 dây.”

Bảng dưới đây đối chiếu các yếu tố kỹ thuật giữa hai nhóm quạt, giúp bạn hình dung khối lượng công việc khác biệt trước khi nhận thi công trong nhà xưởng:

Hy vọng những chia sẻ của Nextfan giúp bạn nắm vững sơ đồ đấu dây quạt hơi nước 7 dây, từ cách nhận diện bốn nhóm dây chức năng, quy trình đấu nối để xử lý nhanh. Nếu nhà xưởng của bạn cần tư vấn về hệ thống làm mát bay hơi công suất lớn hoặc giải pháp đấu nối an toàn cho nhiều quạt trên cùng một tuyến điện, hãy liên hệ với Nextfan qua hotline 0913.834.085 để được hỗ trợ chi tiết.
