Quạt ly tâm đa cánh là dòng quạt sử dụng guồng cánh gồm nhiều lá cánh bố trí liên tiếp quanh trục quay, phù hợp với các hệ thống cần lưu chuyển lượng không khí lớn ở mức cột áp phù hợp. Nhờ đặc tính này, quạt được ứng dụng trong thông gió, điều hòa không khí, cấp – hút khí, thiết bị sấy và nhiều hệ thống công nghiệp. Tuy nhiên, hiệu quả của quạt không chỉ phụ thuộc vào số lượng cánh mà còn liên quan trực tiếp đến lưu lượng, cột áp, tốc độ quay và trở lực của toàn hệ thống.

Để lựa chọn đúng thiết bị, người dùng cần hiểu đặc điểm guồng cánh, nguyên lý vận hành và điều kiện ứng dụng của từng cấu hình. Nextfan phân tích chi tiết những yếu tố quan trọng của dòng quạt này ngay dưới đây.

Nội Dung Chính

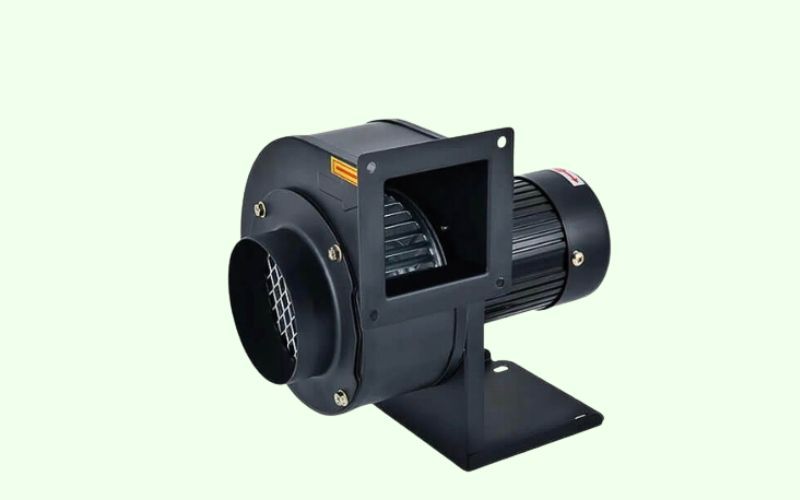

Quạt ly tâm đa cánh là gì?

Quạt ly tâm đa cánh là một dạng quạt ly tâm công nghiệp có bánh công tác được bố trí nhiều lá cánh liên tiếp quanh guồng. Tùy thiết kế, số lượng, kích thước và góc nghiêng của cánh sẽ được tính toán để tạo ra đặc tuyến lưu lượng – cột áp phù hợp với yêu cầu vận hành.

Khi quạt hoạt động, không khí đi vào khu vực tâm guồng theo hướng dọc trục. Motor làm bánh công tác quay, truyền năng lượng cho dòng khí và đẩy không khí từ tâm ra phía ngoài dưới tác dụng của chuyển động quay. Dòng khí sau đó được vỏ quạt thu gom và dẫn về cửa đẩy.

Đặc trưng của dòng quạt này nằm ở guồng có nhiều lá cánh, thường hướng đến khả năng luân chuyển lượng không khí tương đối lớn. Với một số cấu hình cánh cong về phía trước, thiết bị phù hợp với các hệ thống cần lưu lượng lớn nhưng không yêu cầu mức cột áp quá cao.

Đây cũng là điểm cần phân biệt khi lựa chọn quạt. Không phải quạt có càng nhiều cánh thì khả năng hút hoặc đẩy khí càng mạnh. Hiệu suất thực tế còn chịu ảnh hưởng của đường kính guồng, chiều rộng cánh, góc cánh, tốc độ quay, công suất động cơ và trở lực hệ thống.

Vì vậy, quạt ly tâm đa cánh thường được xem xét cho hệ thống thông gió, HVAC, cấp khí, hút khí, thiết bị sấy hoặc các dây chuyền cần duy trì quá trình luân chuyển không khí liên tục.

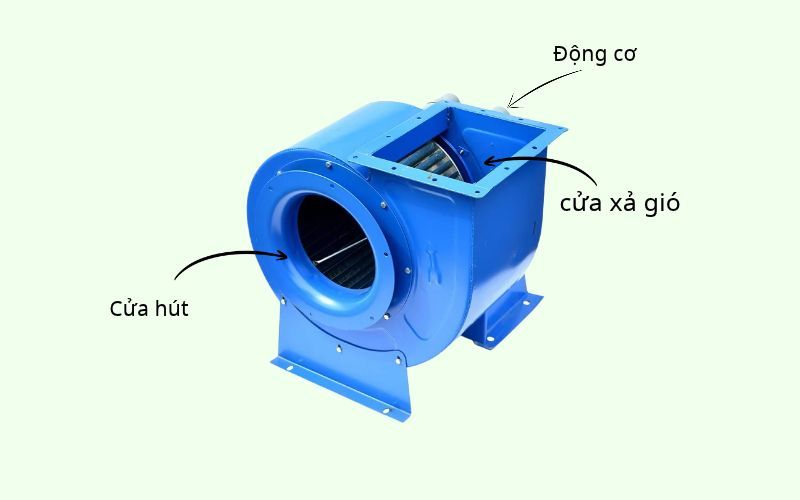

Cấu tạo và nguyên lý quạt ly tâm đa cánh

Về kết cấu tổng thể, quạt đa cánh vẫn có các thành phần cơ bản của một quạt ly tâm. Điểm khác biệt đáng chú ý nhất nằm ở thiết kế guồng cánh, trong khi vỏ quạt, motor và hệ truyền động được lựa chọn phù hợp với điều kiện vận hành.

Guồng cánh đa cánh

Guồng cánh là bộ phận trực tiếp tiếp nhận năng lượng từ động cơ và truyền năng lượng đó cho dòng khí. Nhiều lá cánh được bố trí đều quanh bánh công tác nhằm đưa không khí từ khu vực tâm guồng ra phía ngoài khi quạt quay.

Số lượng cánh không phải thông số duy nhất quyết định khả năng vận hành. Góc nghiêng, chiều rộng, đường kính guồng và hình dạng lá cánh đều ảnh hưởng đến đặc tuyến lưu lượng, cột áp và công suất tiêu thụ.

Do đó, khi cần sửa chữa hoặc thay cánh quạt ly tâm, người dùng không nên chỉ căn cứ vào đường kính bên ngoài. Guồng thay thế cần tương thích với thiết kế vỏ, trục, tốc độ quay và đặc tính kỹ thuật của quạt ban đầu.

Vỏ quạt dạng xoắn

Phần vỏ bao quanh guồng thường được thiết kế theo dạng xoắn nhằm thu gom dòng khí rời khỏi bánh công tác và dẫn về cửa đẩy. Hình dạng và kích thước vỏ cần đồng bộ với guồng để dòng khí thoát ra thuận lợi và hạn chế tổn thất không cần thiết.

Vật liệu chế tạo có thể thay đổi theo môi trường sử dụng. Đối với không khí thông thường có thể sử dụng thép với phương án bảo vệ bề mặt thích hợp; môi trường ẩm, ăn mòn hoặc có yêu cầu đặc biệt cần lựa chọn vật liệu tương ứng.

Động cơ và hệ truyền động

Motor cung cấp năng lượng cho guồng cánh quay. Công suất động cơ cần được xác định theo điểm làm việc của quạt thay vì đơn thuần dựa vào kích thước thiết bị.

Với quạt ly tâm trực tiếp, guồng được liên kết trực tiếp với motor nên kết cấu tương đối gọn và giảm số lượng bộ phận truyền động. Trong khi đó, quạt truyền động gián tiếp sử dụng trục, puly và dây curoa, cho phép bố trí motor tách khỏi dòng khí.

Phương án gián tiếp có thể phù hợp hơn với một số môi trường bụi, nhiệt độ cao hoặc trường hợp cần điều chỉnh tốc độ thông qua tỷ số truyền.

Trục, gối đỡ và khung quạt

Đối với cấu hình gián tiếp, trục và gối đỡ đảm nhận nhiệm vụ truyền chuyển động tới guồng cánh. Các chi tiết này cần đảm bảo độ đồng tâm, khả năng chịu tải và được bảo dưỡng đúng chu kỳ.

Khung và chân đế có nhiệm vụ giữ toàn bộ cụm quạt ổn định. Với quạt công suất lớn, cần chú ý đến độ cứng của bệ, liên kết chân đế và giải pháp giảm rung để hạn chế rung động truyền sang đường ống hoặc kết cấu công trình.

Đặc điểm nổi bật của quạt ly tâm đa cánh

Ưu thế đáng chú ý của quạt ly tâm đa cánh nằm ở khả năng tạo lưu lượng không khí tương đối lớn trong điều kiện cột áp phù hợp. Đây là lý do dòng quạt này xuất hiện trong nhiều hệ thống thông gió và thiết bị cần luân chuyển không khí liên tục.

Khi được lựa chọn đúng điểm làm việc, quạt mang lại một số đặc điểm đáng chú ý:

Lưu lượng khí lớn: Thiết kế nhiều cánh phù hợp với các bài toán cần vận chuyển lượng không khí đáng kể.
Dòng khí tương đối ổn định: Quạt có thể duy trì quá trình cấp hoặc hút khí liên tục khi hoạt động trong vùng đặc tuyến phù hợp.
Kích thước bố trí hợp lý: Một số thiết kế đa cánh có thể đáp ứng lưu lượng yêu cầu với kích thước guồng tương đối gọn.
Ứng dụng linh hoạt: Có thể tích hợp vào hệ thống HVAC, thông gió, thiết bị sấy, làm mát hoặc các cụm cấp – hút khí chuyên dụng.
Nhiều phương án truyền động: Có thể lựa chọn trực tiếp hoặc gián tiếp theo môi trường và yêu cầu vận hành.

Tuy nhiên, quạt đa cánh không phải lựa chọn tối ưu cho mọi hệ thống. Đặc biệt với đường ống có trở lực lớn hoặc dòng khí chứa nhiều bụi, cần đánh giá lại kiểu guồng và khả năng tạo cột áp trước khi lựa chọn.

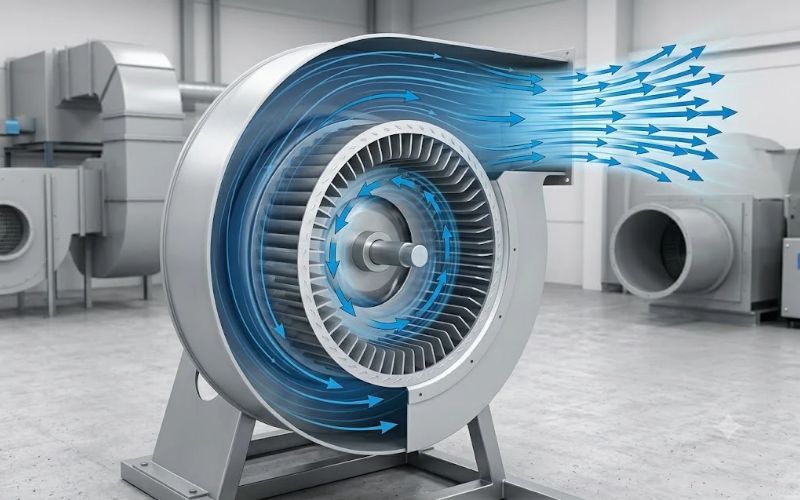

Đặc điểm nổi bật của quạt ly tâm đa cánh

Thông số cần quan tâm khi chọn quạt

Một model quạt không thể được lựa chọn chỉ dựa vào công suất motor. Người thiết kế cần xem xét đồng thời nhiều thông số để xác định chính xác điểm làm việc.

Thông số	Ý nghĩa khi lựa chọn
Lưu lượng (m³/h)	Lượng không khí quạt cần vận chuyển
Cột áp (Pa)	Khả năng thắng trở lực của hệ thống
Công suất (kW)	Công suất động cơ tại điều kiện vận hành
Tốc độ (rpm)	Liên quan đến lưu lượng, áp suất và độ ồn
Đường kính guồng	Ảnh hưởng đến đặc tính khí động và kích thước
Kiểu cánh	Ảnh hưởng đến đặc tuyến làm việc
Truyền động	Trực tiếp hoặc gián tiếp
Vật liệu	Lựa chọn theo tính chất dòng khí

Trong đó, lưu lượng và cột áp là hai thông số cần được xem xét đồng thời. Một quạt có lưu lượng danh định lớn chưa chắc đạt lưu lượng mong muốn khi kết nối với hệ thống đường ống có trở lực cao.

Đường ống càng dài, nhiều co cút, van, bộ lọc hoặc thiết bị xử lý thì tổn thất áp suất càng tăng. Trường hợp hệ thống cần thắng mức trở lực lớn, có thể phải cân nhắc quạt ly tâm cao áp hoặc một cấu hình guồng khác thay vì sử dụng quạt đa cánh thông thường.

Ứng dụng của quạt ly tâm đa cánh trong thực tế

Nhờ đặc tính thiên về lưu chuyển lượng không khí lớn, quạt đa cánh có thể được sử dụng trong nhiều hệ thống cấp – hút khí. Mỗi ứng dụng vẫn cần được kiểm tra lưu lượng, cột áp, nhiệt độ và thành phần dòng khí trước khi lựa chọn thiết bị.

Thông gió nhà xưởng và công trình

Quạt có thể tham gia hệ thống cấp khí tươi hoặc hút không khí tù đọng tại nhà xưởng, kho hàng, khu sản xuất và một số công trình thương mại. Mục tiêu là tạo sự trao đổi không khí và hỗ trợ đưa nhiệt, mùi hoặc khí tích tụ ra khỏi khu vực làm việc.

Khi thiết kế quạt thông gió công nghiệp, không nên chọn lưu lượng chỉ dựa trên diện tích mặt sàn. Thể tích không gian, chiều cao nhà xưởng, mức phát nhiệt, số lần trao đổi khí và đặc điểm sản xuất đều cần được xem xét.

Hệ thống HVAC và điều hòa không khí

Quạt ly tâm đa cánh cũng phù hợp với một số hệ thống HVAC và thiết bị điều hòa không khí cần vận chuyển lượng gió lớn qua đường ống.

Ngoài lưu lượng và cột áp, ứng dụng này còn cần chú ý đến độ ồn, tốc độ gió trong ống, không gian lắp đặt và khả năng điều chỉnh lưu lượng. Chọn quạt đúng vùng làm việc giúp hệ thống duy trì lượng khí cần thiết mà không phải sử dụng motor lớn quá mức.

Thiết bị sấy và làm mát

Nhiều dây chuyền sản xuất sử dụng dòng khí liên tục để làm mát sản phẩm, tuần hoàn không khí hoặc đưa khí qua buồng sấy. Quạt đa cánh có thể đảm nhận nhiệm vụ này nếu đặc tuyến của thiết bị đáp ứng yêu cầu hệ thống.

Nếu khí có nhiệt độ cao, cần kiểm tra giới hạn chịu nhiệt của guồng, vỏ, vòng bi và motor. Một số trường hợp nên sử dụng truyền động gián tiếp để tách động cơ khỏi vùng khí nóng.

Hệ thống hút khí và mùi

Quạt có thể thu gom và dẫn khí từ khu vực phát sinh về vị trí xả hoặc thiết bị xử lý. Với dòng khí có độ ẩm cao, hơi hóa chất hoặc tác nhân ăn mòn, vật liệu chế tạo quạt cần được lựa chọn phù hợp.

Riêng hệ thống chứa nhiều bụi hoặc hạt vật liệu, không nên mặc định rằng guồng nhiều cánh là lựa chọn phù hợp. Khoảng cách giữa các cánh có thể ảnh hưởng đến khả năng vận chuyển dòng khí chứa bụi. Những trường hợp này cần đánh giá tính chất hạt để lựa chọn quạt hút bụi công nghiệp và kiểu cánh phù hợp hơn.

Hệ thống hút khói giúp loại bỏ khói bụi, khí độc

Cách lựa chọn quạt ly tâm đa cánh phù hợp

Lựa chọn quạt ly tâm đa cánh cần bắt đầu từ yêu cầu của hệ thống, không phải từ công suất motor. Hai quạt cùng sử dụng motor 5,5 kW vẫn có thể tạo ra lưu lượng và cột áp rất khác nhau do thiết kế guồng, tốc độ quay và kích thước vỏ khác nhau.

Trước khi lựa chọn thiết bị, cần xác định các dữ liệu chính gồm:

Lưu lượng không khí cần cấp hoặc hút.
Cột áp yêu cầu của hệ thống.
Chiều dài và kích thước đường ống.
Số lượng co, cút, van và phụ kiện.
Trở lực qua bộ lọc hoặc thiết bị xử lý.
Nhiệt độ và thành phần dòng khí.
Không gian và vị trí lắp đặt quạt.
Yêu cầu về độ ồn và phương án điều khiển.

Sau khi xác định được lưu lượng và tổng trở lực, có thể đối chiếu với đường đặc tính của quạt để tìm điểm làm việc phù hợp. Công suất motor được lựa chọn sau đó nhằm đáp ứng công suất yêu cầu tại điểm vận hành và có dự phòng hợp lý.

Cách tính này giúp hạn chế tình trạng quạt lắp đặt xong nhưng lượng gió thực tế không đạt yêu cầu hoặc motor quá lớn gây tăng chi phí đầu tư và điện năng.

So sánh quạt ly tâm đa cánh và ít cánh

Quạt đa cánh và quạt ít cánh không nên được đánh giá đơn giản theo tiêu chí loại nào “mạnh hơn”. Sự khác biệt về số lượng và hình dạng cánh tạo nên những đặc tuyến khí động khác nhau.

Quạt đa cánh thường được quan tâm trong bài toán cần lưu lượng tương đối lớn ở mức cột áp phù hợp. Trong khi đó, một số dòng ít cánh hoặc cánh cong sau có thể phù hợp hơn với hệ thống yêu cầu cột áp cao, hiệu suất khác biệt hoặc dòng khí chứa bụi.

Ví dụ, hệ thống thông gió đường ống ngắn có yêu cầu hoàn toàn khác hệ thống hút bụi gồm đường ống dài, cyclone và thiết bị lọc. Với hệ thống hút bụi, khả năng thắng trở lực và đặc tính của guồng khi tiếp xúc với bụi có thể quan trọng hơn số lượng lá cánh.

Do đó, việc lựa chọn cần dựa trên đường đặc tính quạt và đường đặc tính hệ thống, thay vì chỉ so sánh số cánh hoặc công suất motor.

Nextfan cung cấp và tư vấn các dòng quạt ly tâm công nghiệp phục vụ thông gió, cấp – hút khí, hút bụi và nhiều hệ thống xử lý không khí. Tùy từng mặt bằng, thiết bị có thể được lựa chọn theo lưu lượng, cột áp, công suất, kiểu truyền động và đặc tính môi trường làm việc.

Khi cần lựa chọn quạt ly tâm đa cánh, khách hàng nên cung cấp lưu lượng yêu cầu, kích thước và chiều dài đường ống, số lượng co cút, thiết bị lọc hoặc xử lý, nhiệt độ và tính chất dòng khí. Từ các dữ liệu này, Nextfan có thể tư vấn cấu hình phù hợp với điểm làm việc thực tế, hạn chế lựa chọn thừa công suất hoặc không đáp ứng lưu lượng cần thiết.
