Quạt hướng trục 3000m3/h: Bảng giá & thông số kỹ thuật

07/21/2026 Nghị Nextfan 1303 lượt xem

Trong các dự án cơ điện một thực trạng thường xuyên xảy ra là lưu lượng khí thực tế sụt giảm nghiêm trọng khi lắp đặt thiết bị vào hệ thống ống gió phức tạp. Lỗi tính toán tổn thất áp suất khiến dòng quạt hướng trục 3000m3/h không đạt chuẩn đầu ra? Sự sai lệch thông số này không chỉ kéo dài thời gian nghiệm thu công trình mà còn trực tiếp làm giảm hiệu suất thông gió tổng thể. Đừng để hệ thống của bạn vận hành dưới mức kỳ vọng. Dưới đây, chúng tôi sẽ cung cấp cho bạn toàn bộ thông số kỹ thuật minh bạch, biểu đồ đường cong đặc tính thực tế cùng tiêu chuẩn động cơ chi tiết. Thông qua đó, bạn sẽ nắm trọn bí quyết chọn đúng thiết bị, đáp ứng những yêu cầu khắt khe nhất từ bản vẽ thiết kế ban đầu.

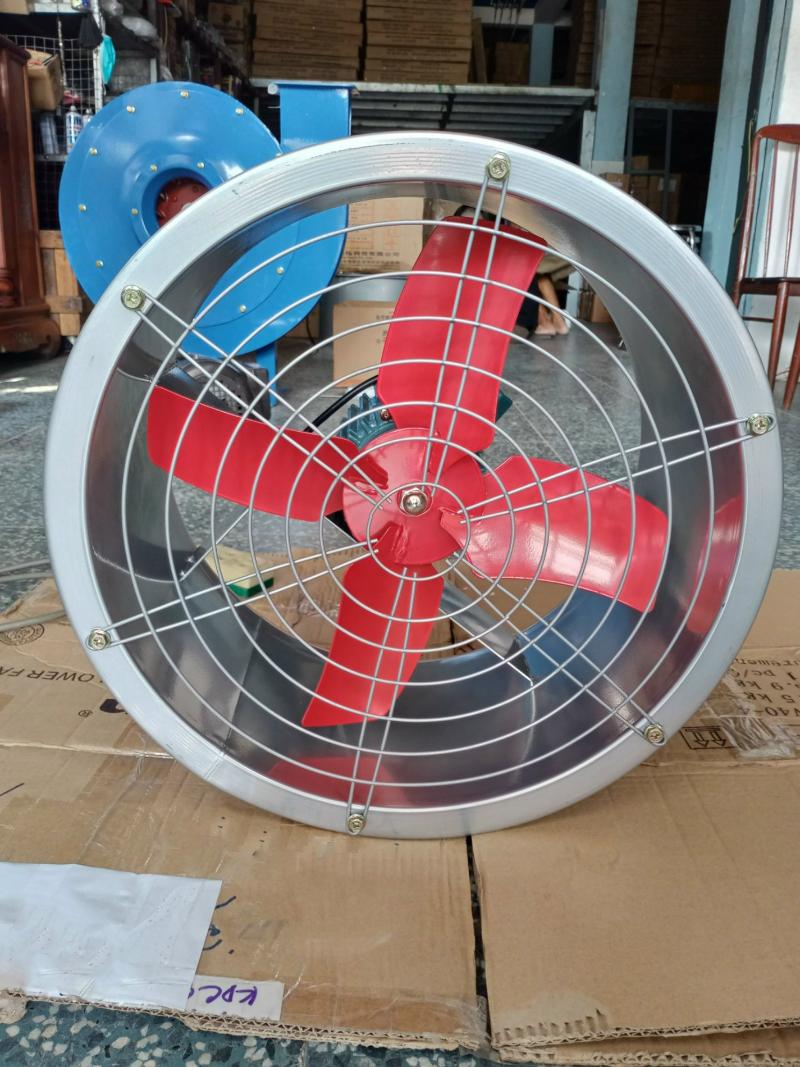

Mẫu quạt hướng trục 3000m3 h truyền động trực tiếp với cánh đỏ và lưới bảo vệ chắc chắn

Nội Dung Chính

Bảng thông số kỹ thuật quạt hướng trục 3000m3/h

Để một hệ thống thông gió hoạt động ổn định, các con số trên giấy phải khớp tuyệt đối với thực tế đo đạc. Dòng quạt hướng trục với lưu lượng 3000m3/h được thiết kế chuyên biệt để duy trì sức gió đồng đều ngay cả khi phải đối mặt với trở lực lớn từ đường ống.

Dưới đây là cấu trúc kỹ thuật chi tiết giúp bạn dễ dàng bóc tách vật tư:

1. Hệ thống thông số khí động học và Động cơ

Một thiết bị công nghiệp chất lượng luôn được đánh giá qua khả năng tối ưu hóa điện năng và giảm thiểu độ ồn.

Lưu lượng gió định mức: Cố định ở mức 3000 m3/h (thích hợp cho không gian xưởng nhỏ, kho bãi hoặc hệ thống hút khói hành lang hẹp).
Cột áp tĩnh: Trải dài từ 50 Pa đến 150 Pa. Mức áp suất này đủ sức thắng được lực cản của các màng lọc thô và hệ thống cửa gió.
Công suất tiêu thụ: Dao động 0.37 kW – 0.75 kW, đảm bảo giải quyết trọn vẹn bài toán chi phí năng lượng vận hành cho doanh nghiệp.
Tốc độ vòng quay: Vận hành ở hai dải tốc độ tiêu chuẩn là 1400 vòng/phút (động cơ 4 cực) hoặc 2800 vòng/phút (động cơ 2 cực).
Độ ồn tối đa: Kiểm soát nghiêm ngặt dưới ngưỡng 65 – 75 dB, đáp ứng tiêu chuẩn an toàn thính lực trong môi trường làm việc.

Về mặt cung cấp năng lượng, thiết bị cho phép linh hoạt sử dụng động cơ 1 pha (220V) hoặc 3 pha (380V) tùy theo hạ tầng điện sẵn có. Đáng chú ý, phần lõi động cơ được bảo vệ bằng cấp IP55 (chống bụi mịn và tia nước áp lực thấp từ mọi hướng) kết hợp cùng cấp cách điện Class F (chịu nhiệt lên tới 155°C). Đây là điểm mấu chốt giúp thiết bị không bị đoản mạch hay cháy nổ khi hoạt động liên tục 24/7 trong điều kiện nhà xưởng khắc nghiệt.

2. Vật liệu chế tạo và Thiết kế cơ khí

Khung xương vững chắc là yếu tố tiên quyết bảo vệ các linh kiện nhạy cảm bên trong:

Vỏ quạt: Gia công từ phôi thép SS400 và được phủ lớp sơn tĩnh điện chống gỉ sét. Nếu dự án của bạn đặt tại môi trường có tính ăn mòn cao (nhà máy hóa chất, khu vực gần biển), lớp vỏ sẽ được nâng cấp lên vật liệu Inox 304.
Guồng cánh: Chế tạo từ hợp kim nhôm siêu nhẹ, tinh chỉnh góc nghiêng tối ưu khí động học để chém gió êm hơn.
Cân bằng động kỹ thuật số: Trước khi xuất xưởng, 100% cánh quạt phải vượt qua bài kiểm tra cân bằng động. Việc này triệt tiêu hoàn toàn lực ly tâm dư thừa, giúp quạt không bị rung lắc, từ đó kéo dài tuổi thọ của hệ thống vòng bi thêm hàng chục nghìn giờ chạy.

3. Biểu đồ Hiệu suất và Bảng Tổng hợp

Để có cái nhìn trực quan nhất về mối quan hệ tỷ lệ nghịch giữa Lưu lượng và Cột áp, bạn hãy quan sát biểu đồ đặc tính dưới đây. Khi đường ống của bạn càng dài hoặc có nhiều điểm uốn cong khúc khuỷu, cột áp yêu cầu càng tăng lên, dẫn đến lưu lượng gió thực tế sẽ trượt giảm dọc theo đường cong này.

Hạng mục kỹ thuật	Thông số tiêu chuẩn	Tùy chọn nâng cao
Lưu lượng	3000 m3/h	–
Cột áp	50 – 150 Pa	Chỉnh góc nghiêng cánh theo bản vẽ
Công suất	0.37 – 0.75 kW	–
Vật liệu vỏ	Thép SS400 (Sơn tĩnh điện)	Inox 304 / Inox 316 chống ăn mòn
Chuẩn động cơ	IP55, Class F	Động cơ chống cháy nổ chịu nhiệt

Để tiện lợi nhất cho quá trình bóc tách khối lượng và đưa trực tiếp mô hình vào phần mềm thiết kế của bạn, chúng tôi đã chuẩn bị sẵn bộ tài liệu kỹ thuật hoàn chỉnh bên dưới.

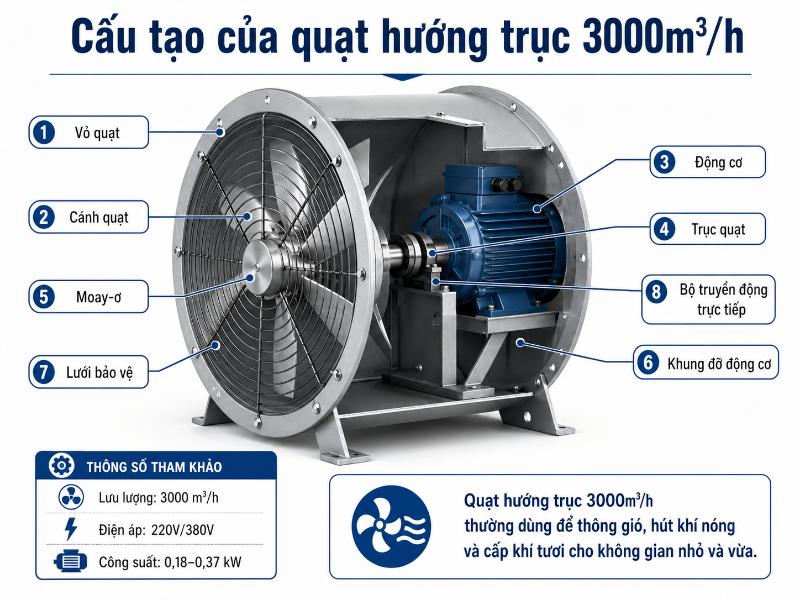

Cấu tạo quạt hướng trục 3000m3 h gồm vỏ quạt, cánh quạt, động cơ, trục và lưới bảo vệ

Vậy, sau khi đã nắm rõ các thông số nền tảng này, làm thế nào để bạn đối chiếu chúng với lực cản thực tế của hệ thống đường ống nhằm lựa chọn ra model vận hành với hiệu suất cao nhất?

Phân loại quạt hướng trục lưu lượng 3000m3/h

Đứng trước hàng tá lựa chọn trên thị trường, bạn có thể đã tính toán hoàn hảo thông số lưu lượng hay cột áp, nhưng hệ thống vẫn sẽ sập nguồn nếu bạn chọn sai cấu tạo cơ khí. Thử tưởng tượng việc đưa một chiếc quạt thông thường vào buồng phun sơn tĩnh điện. Chỉ sau vài tuần vận hành, mảng bám sơn sẽ bịt kín hoàn toàn các khe tản nhiệt, khiến động cơ quá tải và cháy rụi.

Để tránh bài toán “chữa cháy” tốn kém làm gián đoạn tiến độ thi công, bước tiếp theo bạn bắt buộc phải làm là phân loại và đối chiếu môi trường thực tế với hai phương thức truyền động cốt lõi dưới đây.

Quạt hướng trục truyền động trực tiếp

Với kết cấu này, cánh quạt được gắn nối tiếp ngay trên trục của động cơ. Bạn có thể hình dung đơn giản: khi cấp điện, động cơ quay bao nhiêu vòng thì guồng cánh sẽ quay bấy nhiêu, không trải qua bất kỳ khâu trung gian nào.

Hiệu suất truyền động 100%: Việc loại bỏ các bộ phận kết nối trung gian giúp triệt tiêu hoàn toàn sự tiêu hao năng lượng do ma sát. Gần như mọi kilowatt điện đều được chuyển hóa tối đa thành lực đẩy khí.
Thiết kế nguyên khối, nhỏ gọn: Không cần đến hộp bảo vệ dây đai, thiết bị thu gọn đáng kể về mặt kích thước. Điều này đặc biệt hữu ích khi bạn phải lắp đặt quạt vào những đoạn ống gió hẹp trên trần giả hay các trục kỹ thuật thiếu không gian.
Ứng dụng: Đây là dòng máy sinh ra dành cho các nhu cầu thông gió sạch. Lựa chọn tuyệt vời nhất để cấp khí tươi, thông gió hầm xe tòa nhà, hoặc hút khí thải ở điều kiện nhiệt độ thường (dưới 40°C) và không chứa tạp chất ăn mòn.

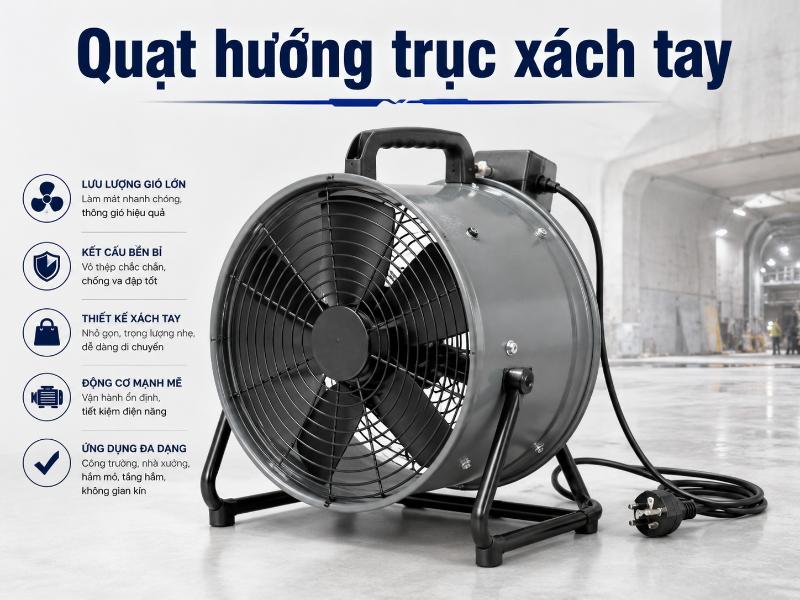

Quạt hướng trục 3000m3 h dạng xách tay nhỏ gọn, thuận tiện di chuyển giữa các khu vực

Quạt hướng trục truyền động gián tiếp

Nếu dự án của bạn đặt trong một môi trường khắc nghiệt, dòng quạt gián tiếp chính là giải pháp bảo hiểm an toàn nhất cho toàn bộ hệ thống. Điểm khác biệt lớn nhất về mặt cơ khí nằm ở việc động cơ được kéo ra khỏi luồng gió độc hại. Sức mạnh từ động cơ được truyền tới trục cánh quạt thông qua hệ thống dây đai (dây curoa) và puly (ròng rọc).

Bảo vệ tuổi thọ động cơ tối đa: Nhờ nằm cách biệt hoàn toàn ở bên ngoài vỏ quạt (hoặc trong một khoang bọc kín), lõi động cơ không phải tiếp xúc với luồng khí đi qua ống. Thiết bị hoàn toàn “miễn nhiễm” với các tác nhân phá hủy từ luồng khí thải.
Ứng dụng mang tính bắt buộc: Đây là quy chuẩn thiết kế dành riêng cho các môi trường đặc thù như: hút bụi sơn, hút khí hóa chất axit, xưởng chế biến gỗ nhiều mạt cưa, hoặc thông gió trong các lò sấy công nghiệp có nhiệt độ lên tới hàng trăm độ C.
Dù chi phí đầu tư ban đầu cao hơn và đòi hỏi bạn phải kiểm tra độ căng của dây curoa định kỳ (thường là 6-12 tháng/lần), nhưng bù lại, tuổi thọ của động cơ được kéo dài gấp 3 đến 5 lần so với việc để chúng “phơi mình” trực tiếp trong hóa chất.

Giữa việc tối ưu diện tích bằng thiết kế trực tiếp và việc bảo vệ độ bền hệ thống bằng truyền động gián tiếp, quyết định cuối cùng phụ thuộc hoàn toàn vào đặc tính chất thải tại nhà xưởng của bạn.

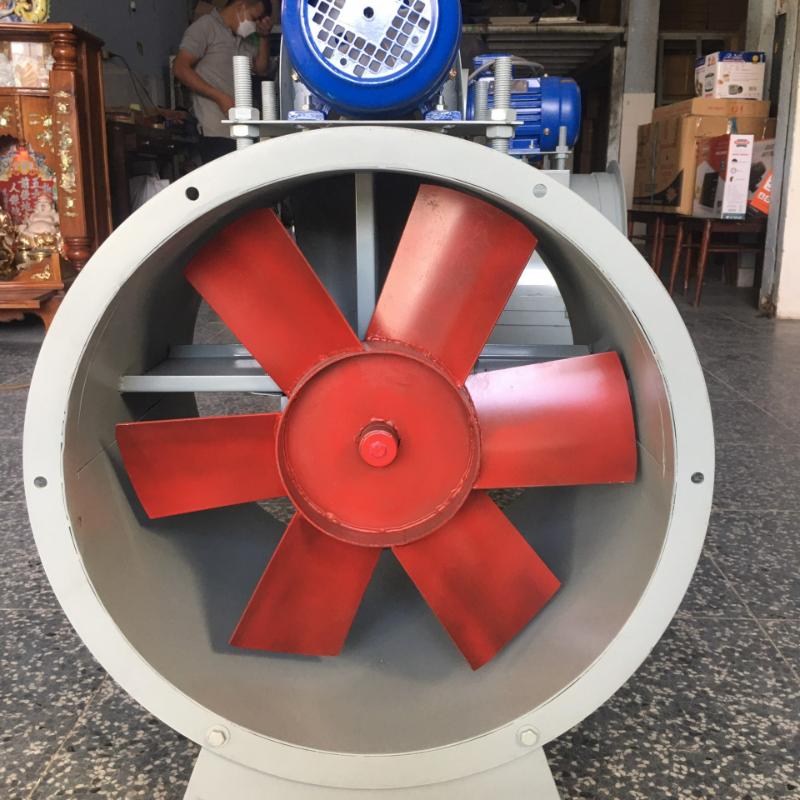

Quạt hướng trục 3000m3 h phù hợp thông gió cho nhà xưởng và công trình

Ứng dụng trong hệ thống HVAC và tiêu chuẩn PCCC

Tính ứng dụng của thiết bị không chỉ nằm ở khả năng thổi gió đơn thuần, mà nằm ở cách nó tương tác với toàn bộ mạng lưới không khí trong tòa nhà. Chúng ta sẽ phân tích hai kịch bản vận hành phổ biến và sinh tử nhất.

Thông gió và cấp khí tươi cho tầng hầm để xe

Tầng hầm vùi sâu dưới mặt đất vốn là không gian kín gió. Khi hàng trăm phương tiện cùng lúc xả thải, nồng độ khí CO và CO2 sẽ nhanh chóng vượt ngưỡng an toàn, gây ngạt thở cục bộ.

Ở kịch bản này, dòng quạt 3000m3/h sẽ đóng vai trò như một “lá phổi” nhân tạo. Việc triển khai hệ thống không dựa trên cảm tính, mà được các kỹ sư tính toán chặt chẽ qua chỉ số ACH (Air Changes per Hour – Số lần trao đổi không khí trong một giờ).

Nguyên lý đối lưu: Để hầm xe đạt tiêu chuẩn (thông thường từ 6 – 9 ACH), quạt sẽ liên tục hút bầu không khí ô nhiễm đẩy thẳng ra ngoài qua hệ thống ống gió tôn mạ kẽm. Quá trình này tạo ra vùng áp suất âm, buộc luồng không khí sạch, giàu oxy từ tầng trên tự động tràn xuống bù đắp.
Giải pháp phân bổ: Thay vì dùng một chiếc quạt khổng lồ gây ồn ào, chúng tôi thường tư vấn chia nhỏ thành cụm 3-4 quạt hướng trục 3000m3/h đặt rải rác. Cách bố trí này giúp quét sạch các “góc chết” trong hầm, nơi khí độc thường đọng lại do khuất luồng gió.

Hút khói hành lang và ứng phó sự cố hỏa hoạn

Khi hỏa hoạn xảy ra, khói đen dày đặc chứ không phải ngọn lửa, mới là tác nhân tước đi sinh mạng nhanh nhất. Tại các khu vực hành lang chung cư, tòa nhà văn phòng, việc trang bị hệ thống hút khói cưỡng bức là điều kiện tiên quyết để được cấp phép hoạt động.

Một chiếc quạt gió thông thường sẽ lập tức nóng chảy và đoản mạch khi hút phải luồng khói lửa. Để hệ thống PCCC hoạt động hiệu quả, toàn bộ kết cấu của quạt hướng trục phải được chế tạo bằng vật liệu chuyên biệt và tích hợp động cơ chịu nhiệt độ cao.

Sức chịu đựng bền bỉ: Cấu hình chuẩn PCCC yêu cầu lõi động cơ và hệ thống cánh quạt phải hoạt động ổn định ở dải nhiệt độ 250°C – 300°C trong vòng 2 giờ liên tục.
Bảo vệ “Thời điểm vàng”: Quãng thời gian 120 phút kiên cường vận hành này chính là khoảnh khắc sinh tử. Nó giúp hút sạch khói đen mù mịt, duy trì tầm nhìn rõ ràng dọc hành lang để cư dân tìm thấy lối thoát hiểm, đồng thời mở đường cho lực lượng cứu hộ tiếp cận hiện trường nhanh chóng.

Quạt hướng trục 3000m3 h giúp thông gió, giảm nóng và hạn chế mùi hôi trong trang trại

Mỗi công trình sở hữu một đặc thù kiến trúc riêng, từ chiều cao trần, tổng diện tích mặt sàn cho đến sơ đồ phân bổ miệng gió. Việc áp dụng rập khuôn một công thức duy nhất rất dễ dẫn đến sai số nghiêm trọng khi trình duyệt hồ sơ thẩm định. Sự chính xác ngay từ khâu thiết kế ban đầu sẽ giúp bạn tiết kiệm hàng trăm triệu đồng chi phí sửa chữa.

Báo giá quạt hướng trục 3000m3/h và giấy tờ nghiệm thu

Chi phí đầu tư cho một hệ thống thông gió không cố định chỉ từ 1 triệu đồng là bạn có thể mua nhưng các mức giá có thể biến thiên dựa trên mức độ khắt khe của môi trường vận hành. Việc hiểu rõ từng “lớp” cấu thành giá sẽ giúp bạn kiểm soát ngân sách bóc tách vật tư một cách chủ động nhất.

Sự chênh lệch về báo giá quạt hướng trục 3000m3/h chủ yếu được quyết định bởi 3 yếu tố cốt lõi:

Thương hiệu động cơ: Nếu dự án yêu cầu tiêu chuẩn G7 khắt khe, việc tích hợp động cơ ABB hoặc Siemens sẽ đẩy chi phí lên cao hơn khoảng 30 – 45% so với mặt bằng chung, bù lại độ bền bỉ là tuyệt đối. Đối với phân khúc công nghiệp tầm trung, động cơ Teco (Đài Loan) hoặc các dòng động cơ nội địa đạt chuẩn là lựa chọn tối ưu, giúp cân bằng hoàn hảo giữa hiệu năng và bài toán kinh tế.
Vật liệu gia công cơ khí: Một hệ thống vỏ làm từ thép SS400 sơn tĩnh điện sẽ có mức giá cực kỳ dễ chịu. Tuy nhiên, nếu bạn yêu cầu nâng cấp lên Inox 304/316 để chống ăn mòn hóa chất, chi phí nguyên liệu sẽ tăng lên đáng kể.
Tiêu chuẩn phòng nổ: Trong các hầm mỏ, xưởng dung môi hay trạm xăng, bắt buộc phải sử dụng động cơ chống cháy nổ chuyên dụng. Tính năng an toàn đặc thù này có thể khiến giá thành thiết bị tăng gấp 1.5 đến 2 lần.

Tiến độ giao hàng

Tiến độ công trình là vàng. Đối với các model tiêu chuẩn (thép SS400, động cơ thường), chúng tôi duy trì sẵn lượng lớn hàng có sẵn tại kho, đảm bảo khả năng giao ngay đến chân công trình trong vòng 24 – 48 giờ. Riêng với các yêu cầu gia công đặc thù (thay đổi góc nghiêng cánh, bọc cách âm, lắp động cơ chịu nhiệt PCCC), thời gian sản xuất và hiệu chuẩn cân bằng động sẽ dao động từ 5 đến 7 ngày làm việc.

Hồ sơ pháp lý B2B minh bạch

Để quá trình bàn giao và giải ngân diễn ra trơn tru, đi kèm với mỗi thiết bị là bộ hồ sơ chất lượng chuẩn mực. Chúng tôi cam kết cung cấp trọn bộ giấy tờ hợp lệ bao gồm:

Hóa đơn giá trị gia tăng (VAT).
Giấy chứng nhận xuất xưởng (áp dụng cho phần thân vỏ và guồng cánh sản xuất trong nước).
Chứng nhận xuất xứ và chất lượng CO/CQ minh bạch (đối với phần lõi động cơ nhập khẩu).
Biên bản thử nghiệm thực tế và Tem kiểm định PCCC từ cơ quan chức năng có thẩm quyền (dành riêng cho dòng quạt hút khói sự cố).

Kết luận

Sự thành bại của một dự án cơ điện không nằm ở việc bạn mua được thiết bị với giá bao nhiêu, mà nằm ở việc thiết bị đó có thực sự giải quyết được bài toán khí động học của công trình hay không. Lựa chọn đúng dòng quạt hướng trục 3000m3/h với đường cong hiệu suất chuẩn xác sẽ giúp bạn cắt giảm tối đa chi phí điện năng vận hành, đồng thời đẩy nhanh tốc độ nghiệm thu nhờ bộ hồ sơ pháp lý minh bạch. Đừng để những sai số nhỏ trong khâu chọn quạt làm trì trệ cả một guồng quay dự án lớn.

Quý chủ đầu tư, đơn vị tư vấn thiết kế và tổng thầu thi công cần một giải pháp thông gió toàn diện? Hãy liên hệ ngay qua số Hotline 0913.834.085 để nhận bộ bản vẽ kỹ thuật chi tiết và phương án cung cấp vật tư tối ưu nhất cho ngân sách của bạn!
